MANUAL DE USUARIO SF800CB FAGOR
ES MANUAL DE INSTALACIÓN Y UTILIZACIÓN PT GUIA DE INSTALACÃO E DE UTILIZAÇÃO FR GUIDE D'INSTALLATION & D'UTILISATION EN INSTALLATION & OPERATING INSTRUCTIONS DE INSTALLATIONS UND GEBRAUCHSANLEITUNG CS° NÁVOD K INSTALACI A OBSLUZE HU ÜZEMBEHELYEZÉSI ÉS HASZNÁLATI ÚTMUTATÓ NL INSTALLATIE & GEBRUIKSHANDLEIDING SK INSTALAČNÁ A POUŽIVATELSKÁ PRÍRUČKA
Secadora de condensación Máquina de sécar roupa com condensador Sèche-linge à condenseur Condenser tumble dryer Kondensationswäschétrockner Sušička na prádlo Légkivezetéses szárítógép Droogtrommel met condensatie Sušièka bielizne s kondenzátorom
FAGOR

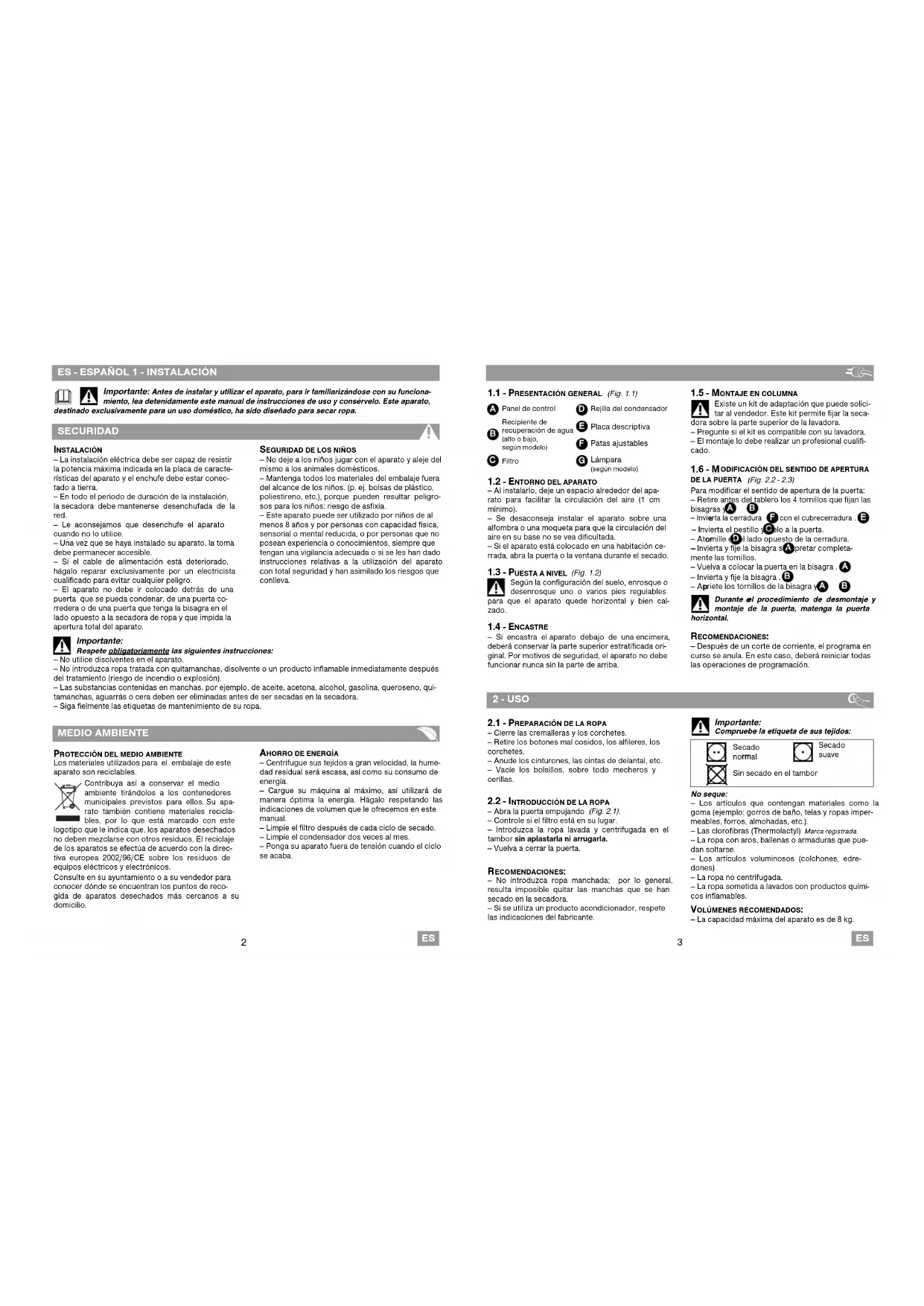

ES - ESPAÑOL 1 - INSTALACIÓN
Importante: Antes de instalar y utilizar el aparato, para ir familiarizándose con su funcionamiento, lea detenidamente este manual de instrucciones de uso y consévelo. Este aparato, destinado exclusivamente para un uso doméstico, ha sido diseñado para secar ropa.
SECURIDAD
INSTALACIÓN
- La instalación eléctrica debe ser capaz de resistir la potencia máxima indicada en la placa de características del aparato y el enchufe debe estar conectado a tierra.
- En todo el periodo de duración de la instalación, la secadora debe mantenerse desenchufada de la red.
- Le aconsejamos que desenchufe el aparato cuando no lo utilice.
- Una vez que se haya instalado su aparato, la toma debe permanecer accesible.
- Si el cable de alimentación está deteriorado, hágalo reparar exclusivamente por un electricista cualificado para evitar cualquier peligro.
- El aparato no debe ir colocado detrás de una puerta que se pueda condenar, de una puerta corredera o de una puerta que tenga la bisagra en el lado opuesto a la secadora de ropa y que impida la apertura total del aparato.
Importante:
Respete obligatoriamente las siguientes instrucciones:
- No utilice disolventes en el aparato.
- No introduzca ropa tratada con quitamanchas, disolvente o un producto inflamable inmediatamente después del tratamiento (riesgo de incendio o explosión).
– Las substancias contenidas en manchas, por ejemplo, de aceite, acetona, alcohol, gasolina, queroseno, quitamanchas, aguarrás o cera deben ser eliminadas antes de ser secadas en la secadora.
- Siga fielmente las etiquetas de mantenimiento de su ropa.
MEDIO AMBIENTE
PROTECCIÓN DEL MEDIO AMBIENTE
Los materiales utilizados para el embalaje de este aparato son reciclables.
Contribuya así a conservar el medio ambiente tirándolos a los contenedores municipales previstos para ellos. Su aparato también contiene materiales reciclables, por lo que está marcado con este
logotipo que le indica que, los aparatos desechados no deben mezclarse con otros residuos. El reciclaje de los aparatos se efectúa de acuerdo con la directiva europea 2002/96/CE sobre los residuos de equipos eléctricos y electrónicos.
Consulte en su ayuntamiento o a su vendedor para conocer dónde se encuentran los puntos de recogida de aparatos desechados más cercanos a su domicilio.
SEGURIDAD DE LOS NIÑOS
- No deje a los niños jugar con el aparato y aleje del mismo a los animales domésticos.
- Mantenga todos los materiales del embalaje fuera del alcance de los niños. (p. ej. bolsas de plástico, poliestireno, etc.), porque pueden resultar peligrosos para los niños: riesgo de asfixia.
- Este aparato puede ser utilizado por niños de al menos 8 años y por personas con capacidad física, sensorial o mental reducida, o por personas que no posean experiencia o conocimientos, siempre que tengan una vigilancia adecuada o si se les han dado instrucciones relativas a la utilización del aparato con total seguridad y han asimilado los riesgos que conlleva.
AHORRO DE ENERGÍA
- Centrifugue sus tejidos a gran velocidad, la humedad residual será escasa, así como su consumo de energía.
- Cargue su máquina al máximo, así utilizará de manera óptima la energía. Hágalo respetando las indicaciones de volumen que le ofrecemos en este manual.
- Limpie el filtro después de cada ciclo de secado. - Limpie el condensador dos veces al mes.
- Ponga su aparato fuera de tensión cuando el ciclo se acaba.
1.1 - PRESENTACIÓN GENERAL (Fig. 1.1)
Panel de control
Recipiente de
B recuperación de agua (alto o bajo, según modelo)
© Filtro
D Rejilla del condensador
5 Place descriptive
Placa descriptiva
F Patas ajustables
G Lámpara (según modelo)
1.2 - ENTORNO DEL APARATO
- Al instalarlo, deje un espacio alrededor del aparato para facilitar la circulación del aire (1 cm mínimo).
- Se desaconseja instalar el aparato sobre una alfombra o una moqueta para que la circulación del aire en su base no se vea dificultada.
- Si el aparato está colocado en una habitación cerrada, abra la puerta o la ventana durante el secado.
1.3 - PUESTA A NIVEL (Fig. 1.2)
! Según la configuración del suelo, enrosque o desenrosque uno o varios pies regulables para que el aparato quede horizontal y bien calzado.
1.4 - ENCASTRE
- Si encastra el aparato debajo de una encimera, deberá conservar la parte superior estratificada original. Por motivos de seguridad, el aparato no debe funcionar nunca sin la parte de arriba.
1.5 - MONTAJE EN COLUMNNA
Existe un kit de adaptación que puede solicitar al vendedor. Este kit permite fijar la secadora sobre la parte superior de la lavadora.
- Pregunte si el kit es compatible con su lavadora. - El montaje lo debe realizar un profesional cualificado.
1.6 - MODIFICACIÓN DEL SENTIDO DE APERTURA DE LA PUERTA (Fig. 2.2 - 2.3)
Para modificar el sentido de apertura de la puerta: – Retire antes del tablero los 4 tornillos que fijan las bisagras y A B
- Invierta la cerradura F con el cubrecerradura. E - Invierta el pestillo yvelo a la puerta.
- Atomille e D el lado opuesto de la cerradura. - Invierta y fije la bisagra s A pretar completa- mente las tornillos.
- Vuelva a colocar la puerta en la bisagra. A - Invierta y fije la bisagra. B
- Apriete los tornillos de la bisagra y A B Durante el procedimiento de desmontaje y montaje de la puerta, matenga la puerta horizontal.
RECOMENDACIONES:
- Después de un corte de corriente, el programa en curso se anula. En este caso, deberá reiniciar todas las operaciones de programación.
2 - USO
2.1 - PREPARACIÓN DE LA ROPA
- Cierre las cremalleras y los corchetes.
- Retire los botones mal cosidos, los alfileres, los corchetes.
- Anude los cinturones, las cintas de delantal, etc.
- Vacíe los bolsillos, sobre todo mecheros y cerillas.
2.2 - INTRODUCCIÓN DE LA ROPA
- Abra la puerta empujando (Fig. 2.1).
- Controle si el filtro está en su lugar.
- Introduzca la ropa lavada y centrifugada en el tambor sin aplastarla ni arrugarla.
- Vuelva a cerrar la puerta.
RECOMENDACIONES:
- No introduzca ropa manchada; por lo general, resulta imposible quitar las manchas que se han secado en la secadora.
- Si se utiliza un producto acondicionador, respete las indicaciones del fabricante.
Importante:
Compruebe la etiqueta de sus tejidos:
Secado
normal
Sin secado en el tambor
Secado suave
No sequel:
- Los artículos que contengan materiales como la goma (ejemplo: gorros de baño, telas y ropas impermeables, forros, almohadas, etc.).
- Las clorofibras (Thermolactyl) Marca registrada. - La ropa con aros, ballenas o armaduras que puedan soltarse.
- Los artículos voluminosos (colchones, edredones).
- La ropa no centrifugada.
- La ropa sometida a lavados con productos químicos inflamables.
VOLÚMENES RECOMENDADOS:
- La capacidad máxima del aparato es de 8 kg
3 - PROGRAMACIÓN

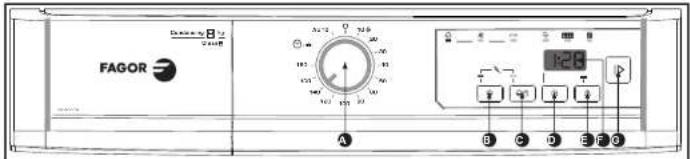

3.1 - EL PANEL DE MANDOS
A Selector de tiempo
B Elección del textil Algodón
© Elección del textil Mezcla
Retardo Horario
Señal Acústica
● Display
G Inicio/Pausa
3.2 - PROGRAMACIÓN DE UN CICLO DE SECADO
Su secadora cuenta con un sensor que permite detectar automáticamente cuándo está seca la ropa.
- Puede acceder a los programas de secado automático girando el Selector de tiempo hasta la posición AUTO.
- Si desea ajustar usted mismo la duración del ciclo (para que la ropa quede ligeramente húmeda, por ejemplo para facilitar un planchado inmediato, o realizar un complemento de secado o secar sólo algunas prendas) utilice los programas cronométricos con las duraciones de secado.
PUESTA EN FUNCIONAMIENTO DEL APARATO
- Compruebe si el cable eléctrico está enchufado y si la puerta está bien cerrada.
PROGRAMAS AUTO
- Gire el Selector de tiempo A hasta la posición AUTO. Se muestra una « - A - » (para mode Automático) en el display ● (Fig. 3.2.1).
- Elija su textil pulsando el botón Elección del textil B y/o C:
ALGODÓN - 🚫: tecla Elección del textil B: Para las cargas compuestas de ropa de casa, toa- llas de felpa, ropa y ropa interior de algodón.
MEZCLA - 🚫: tecla Elección del textil Ⓗ Para las cargas compuestas de ropa de diferentes tipos (prendas de algodón + prendas sintéticas resistentes) o fibras mezcladas.
DELICADO - : lecla Elección del textil B y C (presión simultánea): Para los tejidos particularmente sensibles a la temperatura (por ejemplo, las fibras acrílicas). Se regula la temperatura de secado en función del tipo de textil seleccionado.
- Pulse el botón "Inicio/Pausa" para iniciar el programa.
Los dos segmentos situados a ambos lados de la « A » se iluminan alternativamente (Fig. 3.2.1).
Aproximadamente 20 minutos antes del final de ciclo, el display remesta cuanto tiempo queda.
FASE DE REFRIGERACIÓN
Cada programa se termina con una fase de refrigeración de unos minutos para que la ropa se enfrie de manera progresiva.
No detenga la secadora antes de que haya finalizado este ciclo.
PROGRAMAS DE SECADO CON MINUTERO
- Seleccione la duración de secado girando el Selector de tiempo hasta la duración de secado que se desea.
- Elija su textil pulsando el botón Elección del textil B C (Fig. 3.2.1).
- Pulse el botón "Inicio/Pausa" para iniciar el programa.
El display informa del tiempo restante.
RETARDO HORARIO DE UN PROGRAMA
- Elija un programa de detección de secado automático o bien un programa de secado con minutero girando el Selector de tiempo A.
- Elija su textil pulsando el botón Elección del textil B C.
- Pulse el botón "Retardo Horario" - para retrasar el inicio de su programa de hora en hora hasta obtener el tiempo diferido deseado (máximo 24h00).
- Para validar su elección, pulse el botón "Inicio/Pausa"
El display queda fija, indicándole el tiempo que falta para el inicio de su programa. La última hora se cuenta en minutos.
Una vez que termine la fase de retardo horario el programa arranca realmente. El display le indica el tiempo restante, con un grado de precisión que se va haciendo más exacto según avanza el ciclo de secado.
3 - PROGRAMACIÓN (continuación)
METER O SACAR UNA PRENDA DURANTE EL SECADO
- Pulse "Inicio/Pausa" para interrumpir el secado o abra la puerta directamente.
Los pilotos de Elección del textil y el display parpa- dean (Fig. 3.2.3).
- Meta o saque la prenda o las prendas de ropa y cierre la puerta.
- Pulse el botón "Inicio/Pausa" |> G para relan-zar el secado.
MODIFICACIÓN DE UNA PROGRAMACIÓN O DE UN SECADO EN CURSO
- Pulse "Inicio/Pausa" | G para interrumpir el secado o abra la puerta directamente.
Los pilotos de Elección del textil y el display parpa- dean (Fig. 3.2.3). Elija otro programa.
- Pulse el botón "Inicio/Pausa" | para relanzar el secado.
OPCIÓN SEÑAL ACÚSTICA
- Pulse el botón "Señal Acústica" 📋. Al final del secado, sonarán 3 pitidos cada minuto durante 1 hora, o hasta que se abra la puerta o se pare el aparato (Fig. 3.2.4).
ADVERTENCIA "LIMPIEZA CONDENSADOR"
Cada cierto tiempo, el piloto "Condensador" parpadeará para recordarle que debe limpiar el condensador (Fig. 3.2.5).
No se olvide de realizar esta operación de inmediato, ya que el aviso desaparecerá al poner en marcha el programa siguiente.
4 - MANTENIMIENTO CORRIENTE
4.1 - LIMPIEZA DEL FILTRO
Está situado en la parte inferior de la apertura de su secadora. Para limpiario;
- Sáquelo de su compartimento tirando de abajo hacia arriba. (Fig. 4.1.1).
- Abra el filtro y limpielo quitando la pequeña capa de pelusa que lo recubre (Fig. 4.1.2).
- Vuelva a colocarlo en su compartimento empujando bien a fondo.
Sobre todo, no debe exponerse al agua (Fig. 4.1.3). El filtro se debe limpiar después de cada ciclo de secado.
4.2 - DESAGÜE DEL RECIPIENTE DE RECUPERACIÓN DE AGUA
Está situado en la parte inferior o superior (según modelo) de su aparato. Recupera el agua extraída de la ropa durante el secado.
- Para vaciarlo, sáquelo de su compartimento tirando hacia usted (Fig. 4.2.1).
El recipiente debe vaciarse después de cada ciclo de secado (Fig. 4.2.2).
— En caso de riesgo de helada, si quiere mover y/o volcar su aparato, vacíe el recipiente.
PARADA DEL ARARATO
Al final del programa, el indicador luminoso "STOP" está encendido y el display indica "0:00" (Fig. 3.2.6). Los indicadores luminosos de "Filtro" y "Vaclar depósito" parpadean para recordarle que debe limpiar el filtro y vaciar el compartimento de recuperación de agua después de cada ciclo de secado.
- Gire el Selector de tiempo hasta la posición "Parada"
- Vacie la secadora
- Limpie el filtro y vacie el recipiente de recuperación de agua (ver forma de proceder en el capítulo "MANTENIMIENTO CORRIENTE").
ADVERTENCIA "DEPÓSITO LLENO"
Si su recipiente de recuperación de agua está lleno durante el ciclo de secado, el aparato se detiene en el transcurso del programa.
Los pilotos "Vaciar depósito", Etección del textil y5 y el tiempo restante parpadean
(Fig. 3.2.7).
- Proceda al vaciado del recipiente de recuperación de agua (ver forma de proceder en el capítulo "MAN-TENIMIENTO CORRIENTE").
- Pulse el botón "Inicio/Pausa" para refanzar el secado.
OBSERVACIONES:
- La opción "Señal Acústica" se mantiene seleccionada de un programa a otro. Basta con pulsar la tecla para deseleccionar esta opción.
4.3 - LIMPIEZA DEL CONDENSADOR
El condensador debe limpiarse dos veces al mes. Desenchufe el cable de alimentación antes de limpiar el condensador.
- Vuelque la rejilla situada en la parte delantera del aparato.
- Abra el condensador y retirelo delicadamente (Fig. 4.3.1).
- Retire las pelusas del condensador. Límpielo únicamente con agua en el grifo (Fig. 4.3.2).
- Asegúrese de que todos los tubos están "destapa- dos" y de que las aletas están limpias.
- Frótejo brevemente.
- Vuelva a poner el condensador en su sitio, ciérrelo y vuelva a encajar la rejilla.
Cuando esté montando el condensador de nuevo, mantenga el condensador sujeto en el fondo de su compartimento durante la operación de cierre.
4 - MANTENIMIENTO CORRIENTE (continuación)
4.4 - LIMPIEZA DEL APARATO (Fig. 4.4)
Para la limpieza del panel de control, del acceso al tambor, de la carrocería, utilice solamente una esponja o un trapo húmedo con agua y jabón líquido.
- Preste atención para que la borra no se acumule alrededor de la secadora.
- Limpie la junta de puerta con un trapo húmedo y el soporte del filtro con la aspiradora una vez al año. - Están prohibidos en todos los casos, los polvos abrasivos, las esponjas metálicas o plásticas y los productos a base de alcohol o de disolvente.
4.6 - CAMBIO DE LA BOMBILLA (según modelo) El cambio de la bombilla (tipo E14-15W/230V) puede realizarlo usted mismo (Fig. 1.1). Para ello: – Destomille la cubierta situada a la izquierda en el interior del aparato.
- Destornille la bombilla defectuosa Ⓐ y cámbiela. - Atomille la cubierta.
Importante: Desenchufe el cable de alimentación antes de cambiar la bombilla. La illa se debe cambiar en FRÍO.
4.5 - EVACUACIÓN DIRECTA DEL AGUA DE
CONDENSACIÓN (Modelos compartimento superior) Con el objetivo de no tener que vaciar el compartimento de recuperación de agua cada vez que se utiliza, tiene a su disposición un kit (*) para la evacuación directa del agua del condensador hacia las tuberías de drenaje (Tubo + Deflector). Para ello:
- Desencaje el tubo existente A y presiónelo hacia el interior del aparato (Fig. 4.5.1).
- Enganche el deflector B encima de la bomba (Fig. 4.5.1).
- Empalme el tubo del kit Ⓐ a la boquilla Ⓓ del aparato (Fig. 4.5.2).
Tiene dos opciones para empalmar el extremo del tubo de evacuación:
- en un sifón ventilado (Fig. 4.5.3).
- en un sifón de desagüe (Fig. 4.5.4).
Durante el empalme en un sifón, debe retirar el obturador del sifón. A continuación, enmangue la boquilla de caucho completamente. En caso necesario, añada una abrazadera para tubos (Fig. 4.5.4).
— (*) Este kit se incluye con el aparato o está disponible en el Servicio Técnico (según modelo).
— El deflector debe colocarse imperativamente antes que la acometida del tubo de evacuación.
5.A - TIEMPO DE SECADO
Los tiempos de secado que se enumeran a continuación se ofrecen a título indicativo, ya que dependen:
- Del resultado deseado: seco, húmedo..
- De la temperatura ambiente (estos valores corresponden a una temperatura ambiente de 20° C). - De la calidad del centrifugado.
| Tipo de ropa Carga | Para ropa centrifugada a... | Duración del ciclo de secado | |
| ALGODÓN - | 8 kg 1200 | vueltas/minuto de 100 a 120 minutos | |
| 5 kg 1200 | vueltas/minuto de 60 a 80 minutos | ||
| 3,5 kg 1200 | vueltas/minuto de 50 a 60 minutos | ||
| MEZCLA - | 5 kg 850 | vueltas/minuto de 80 a 100 minutos | |
| 2,5 kg | 850 vueltas/minuto | de 50 a 60 minutos | |
| DELICADO - | 3 kg 500 | vueltas/minuto de 60 a 80 minutos | |
| 1,5 kg | 500 vueltas/minuto | de 40 a 50 minutos | |
Para velocidades de centrifugado más bajas, los tiempos serán relativamente más largos
(Por ejemplo, para 5 kg de ropa normal centrifugada a 500 vueltas/minuto: de 120 a 160 minutos.
5.B - PROGRAMAS NORMALIZADAS
PROGRAMAS RECOMENDADOS PARA LAS PRUEBAS DE ACUERDO CON EN 61121 DIRECTIVA 95/13/CEE
| Carga I | "Algodón seco" | 8 kg .... | seleccionar | "Algodón" - 160 min |
| Carga II | "Algodón listo para planchar" | 8 kg .... | seleccionar | "Algodón" - 120 min |
| Carga III | "Tejido de fácil mantenimiento" | 4 kg .... | seleccionar | "Delicado" - 70 min |
6 - INCIDENTES
Se pueden producir algunos incidentes durante la utilización de su secadora. Compruebe los siguientes puntos:
Averías: Compruebe si:
| La secadora no se pone en marcha: | - la toma de corriente está enchufada.- la puerta está bien cerrada.- el condensador está bien cerrado.- está pulsado el botón "Inicio" (si el aparato no está en pausa). |
| Los tiempos de secado son demasiado largos: | - el filtro en el tambor está cargado de pelusas.- la carga de ropa está bastante centrifugada (500 vuel-tas/min. mínimo, pero un centrifugado de 850/min. da mejores tiempos de secado).- la temperatura de la habitación puede ser demasiado alta, en especial si es pequeña: si es necesario, abrir la puerta o la ventana.- el condensador está sucio.- las entradas y las salidas de aire están libres para que pueda haber una circulación correcta.- la elección de los textiles seleccionados corresponde al tipo de ropa introducida en el tambor. |
| La ropa está demasiado húmeda: | - el filtro en el tambor está cargado de pelusas.- la selección del tipo de ropa es correcta o si el tiempo seleccionado es suficiente.- el condensador está tapado por pelusas. |
| La ropa está demasiado seca, dema-siado arrugada: | - el tiempo de secado seleccionado es muy largo: mejor elegir una duración de secado demasiado corta antes que larga, así evitará que la ropa esté demasiado seca o que sea demasiado difícil plan-charla. |
| El secado no es homogéneo: | - la carga de ropa no está compuesta de tejidos diffe-rentes (ej. paño con vaqueros azules).- la ropa se ha introducido bien "extendida" en el tam-bor.- el tambor no está demasiado cargado. |
| Las prendas sintéticas están cargadas de electricidad estática: | - la ropa no está demasiado seca.- ha utilizado suavizante para el lavado, el uso de este producto permite reducir en gran medida los problema de electricidad estática. |
| El indicador luminoso "recipiente lleno" está encendido: | - el recipiente de recuperación de agua está lleno: una vez que lo haya vaciado, vuelva a colocarlo correcta-mente en su sitio encajándolo en el fondo de su com-partimento. |
| El indicador luminoso "recipiente lleno" se enciende cuando el recipiente está vacío: | - el recipiente se ha encajado correctamente: empújelo bien a fondo.- el condensador está bien cerrado por ambos lados. |
7 - INTERVENCIONES
Las posibles intervenciones en su aparato debe realizarlas un profesional capacitado autorizado de la marca. En su llamada, mencione la referencia completa de su aparato (modelo, tipo, número de serie). Estos datos aparecen en la placa descriptiva (Fig. 1.1).
PIEZAS DE ORIGEN: Durante una intervención de mantenimiento, pida que se utilicen exclusivamente piezas sueltas certificadas de origen.
PT - PORTUGUÊS
- Inverta o fecho con a tampa sobre
local a tapar.
- Aparafuseado oposto do fecho.
4.3 - LIMPEZA DO CONDENSADOR
- na sifón ventilace (Obr. 4.5.3).
- na odtokový silón (Obr. 4.5.4).
