Typ výrobku	Kondenzačná sušička
Značka	Fagor
Model	SF800CB
Maximálna kapacita náplne	8 kg
Elektrické napájanie	230 V, 50 Hz
Rozmery (Š x H x V)	60 x 60 x 85 cm (odhad)
Čistá hmotnosť	45 kg (odhad)
Sušiace programy	Automatický so snímačom vlhkosti, časovač, bavlna, mix, jemný
Možnosti programovania	Odložený štart (až 24h), zvonenie na konci cyklu
Čistenie filtra	Po každom cykle, ručne (nečistiť vodou)
Čistenie kondenzátora	Každých 15 dní, opláchnuť čistou vodou
Vypustenie zásobníka na vodu	Po každom cykle
Priamy odvod kondenzačnej vody	Možné so sadou (dodávaná alebo dostupná v servise)
Zmena smeru otvárania dverí	Áno, reverzibilné
Montáž do stĺpca na práčku	Možné s adaptérovou sadou (dostupná v servise)
Vnútorné osvetlenie bubna	Žiarovka E14, 15W/230V (vymeniteľná)
Svetelné indikátory	Filter, plný zásobník, kondenzátor, zastavenie (STOP)
Bezpečnosť	Automatické zastavenie na konci programu, uzamknutý kondenzátor, zabezpečené dvere
Kompatibilita so zmäkčovacími prostriedkami	Áno, dodržiavajte odporúčania výrobcu
Ochrana životného prostredia	Recyklovateľné materiály, v súlade so smernicou OEEZ
Popredajný servis	Zásahy kvalifikovaným odborníkom, originálne náhradné diely

Často kladené otázky - SF800CB FAGOR

Ako naprogramovať automatický sušiaci cyklus?

Otočte volič času do polohy AUTO. Displej zobrazí « A ». Vyberte typ textílie (Bavlna, Mix alebo Jemný) stlačením príslušných tlačidiel. Stlačte Štart/Pauza. Zostávajúci čas sa zobrazí približne 20 minút pred koncom.

Kedy a ako čistiť filter mojej sušičky?

Filter je potrebné čistiť po každom sušiacom cykle. Otvorte filter potiahnutím zdola nahor, rukou odstráňte vrstvu vlákien, potom ho vložte späť a zatlačte. Neumývajte ho vodou.

Čo robiť, ak sa rozsvieti kontrolka 'plný zásobník' a zásobník je prázdny?

Skontrolujte, či je zásobník na vodu správne zasunutý zatlačením až na doraz do priehradky. Uistite sa tiež, že kondenzátor je z oboch strán riadne uzamknutý.

Prečo sušenie trvá príliš dlho?

Môže to byť spôsobené znečisteným filtrom, upchatým kondenzátorom, nedostatočne vyžmýkanou náplňou bielizne (minimálne 500 ot/min, ideálne 850), vysokou okolitou teplotou alebo nesprávnym výberom textílie. Skontrolujte tieto body.

Čo znamená blikajúca kontrolka 'kondenzátor'?

Znamená, že je čas vyčistiť kondenzátor. Túto činnosť je potrebné vykonať čo najskôr, pretože varovanie zmizne po 10. nasledujúcom programe. Kondenzátor čistite každých 15 dní.

Môžem počas sušenia pridať alebo vybrať bielizeň?

Áno. Stlačte Štart/Pauza na prerušenie cyklu. Otvorte dvere, pridajte alebo vyberte bielizeň, zatvorte dvere a potom znova stlačte Štart/Pauza na pokračovanie sušenia.

Ako nainštalovať priamy odvod kondenzačnej vody?

Odpojte existujúcu hadicu, zacvaknite deflektor nad pumpu, potom pripojte hadicu zo sady na vývod spotrebiča. Koniec hadice pripojte k vetranému sifónu alebo umývadlovému sifónu. Deflektor musí byť umiestnený pred pripojením.

Ako zmeniť smer otvárania dverí?

Odskrutkujte pánty, vymeňte zámok a kryt zámku, vymeňte západku na dverách, potom namontujte pánty na druhú stranu. Dvere musia byť počas operácie držané vodorovne.

Čo robiť v prípade výpadku prúdu?

Aktuálny program bude zrušený. Budete musieť zopakovať všetky operácie programovania (výber programu, textílie, štart).

Ako znížiť statickú elektrinu na syntetických materiáloch?

Použite aviváž pri praní. Dbajte na to, aby ste bielizeň príliš nevysušili (uprednostnite kratší čas).

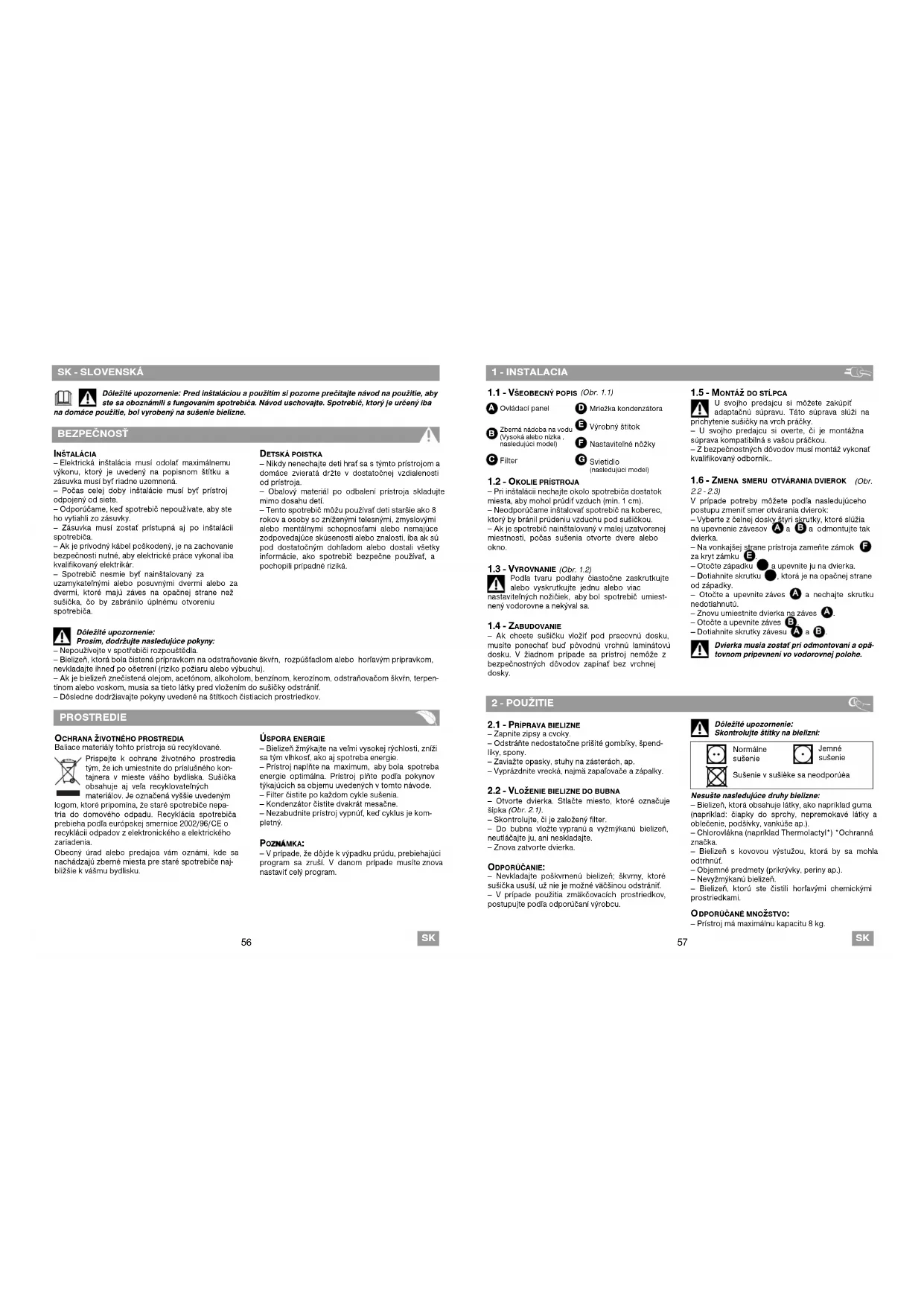

NÁVOD NA OBSLUHU SF800CB FAGOR

Dôležité upozornenie: Pred inštaláciou a použitím si pozorne prečítajte návod na použitie, aby na domáce použitie, bol vyrobený na sušenie bielizne.

BEZPEČNOSŤ

INŠTALÁCIA

– Elektrická inštalácia musí odolať maximálnemu výkonu, ktorý je uvedený na typovom štítku a zásuvka musí byť riadne uzemnená.

- Počas celej doby inštalácie musí byť prístroj odpojený od siete.

– Zásuvka musí zostať prístupná aj po inštalácii spotrebiča.

- Spotrebič nesmie byť nainštalovaný za uzamykateľnými alebo posuvnými dverami alebo za dverami, ktoré majú záves na opačnej strane než sušička, čo by zabránilo úplnému otvoreniu spotrebiča.

Dôležité upozornenie:

Prosím, dodržujte nasledujúce pokyny:

– Bielizeň, ktorá bola čistená prípravkom na odstraňovanie škvŕn, rozpúšťadlom alebo horľavým prípravkom, nevkladajte ihneď po ošetrení (riziko požiaru alebo výbuchu).

– Ak je bielizeň znečistená olejom, acetónom, alkoholom, benzínom, kerozínom, odstraňovačom škvŕn, terpentínom alebo voskom, musia sa tieto látky pred vložením do sušičky odstrániť.

– Dôsledne dodržiavajte pokyny uvedené na štítkoch čistiacich prostriedkov.

PROSTREDIE

OCHRANA ŽIVOTNÉHO PROSTREDIA

Baliace materiály tohto prístroja sú recyklované.

Prispejte k ochrane životného prostredia tým, že ich umiestnite do príslušného kontajnera v mieste vášho bydliska. Sušička obsahuje aj veľa recyklovateľných

materiálov. Je označená vyššie uvedeným logom, ktoré pripomína, že staré spotrebiče nepatria do domového odpadu. Recyklácia spotrebiča prebieha podľa európskej smernice 2002/96/CE o recyklácii odpadov z elektronického a elektrického zariadenia.

Obecný úrad alebo predajca vám oznámi, kde sa nachádzajú zberné miesta pre staré spotrebiče najbližšie k vášmu bydlisku.

DETSKÁ POISTKA

– Nikdy nenechajte deti hrať sa s týmto prístrojom a domáce zvieratá držte v dostatočnej vzdialenosti od prístroja.

- Tento spotrebič môžu používať deti staršie ako 8 rokov a osoby so zníženými telesnými, zmyslovými alebo mentálnymi schopnosťami alebo nemajúce zodpovedajúce skúsenosti alebo znalosti, iba ak sú pod dostatočným dohľadom alebo dostali všetky informácie, ako spotrebič bezpečne používať, a pochopili prípadné riziká.

ÚSPORA ENERGIE

– Bielizeň žmýkajte na veľmi vysokej rýchlosti, zníži sa tým vlhkosť, ako aj spotreba energie.

– Prístroj naplňte na maximum, aby bola spotreba energie optimálna. Prístroj plňte podľa pokynov týkajúcich sa objemu uvedených v tomto návode.

- Kondenzátor čistite dvakrát mesačne. - Nezabudnite prístroj vypnúť, keď cyklus je kompletný.

Poznámka:

– V prípade, že dôjde k výpadku prúdu, prebiehajúci program sa zruší. V danom prípade musíte znova nastaviť celý program.

1 - INŠTALÁCIA

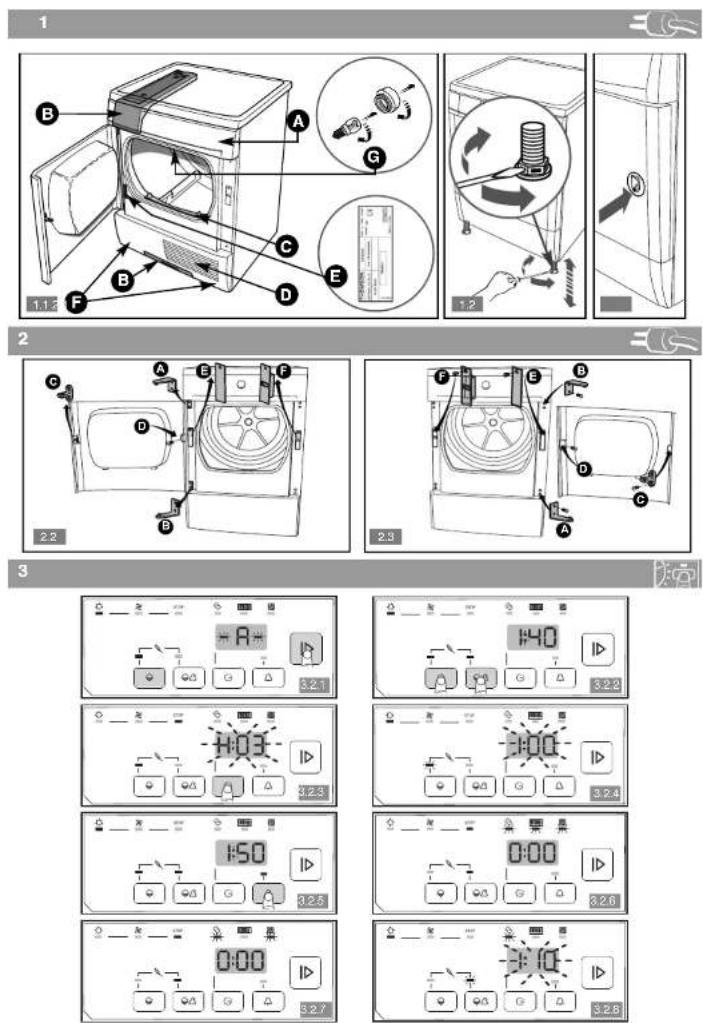

1.1 - VŠEOBECNÝ POPIS (Obr. 1.1)

A Ovládací panel

D Mriežka kondenzátora

- Pri inštalácii nechajte okolo spotrebiča dostatok miesta, aby mohol prúdiť vzduch (min. 1 cm). - Neodporúčame inštalovať spotrebič na koberec, ktorý by bránil prúdeniu vzduchu pod sušičkou. - Ak je spotrebič nainštalovaný v malej uzatvorenej miestnosti, počas sušenia otvorte dvere alebo okno.

1.3 - VYROVNANIE (Obr. 1.2)

Podľa tvaru podlahy čiastočne zaskrutkujte alebo vyskrutkujte jednu alebo viac nastaviteľných nožičiek, aby bol spotrebič umiestnený vodorovne a nekýval sa.

1.4 - ZABUDOVANIE

- Ak chcete sušičku vložiť pod pracovnú dosku, musíte ponechať buď pôvodnú vrchnú laminátovú dosku. V žiadnom prípade sa prístroj nemôže z bezpečnostných dôvodov zapínať bez vrchnej dosky.

1.5 - MONTÁŽ DO STĹPCA

U svojho predajcu si môžete zakúpiť adaptačnú súpravu. Táto súprava slúži na prichytenie sušičky na vrch práčky.

– U svojho predajcu si overte, či je montážna súprava kompatibilná s vašou práčkou.

– Z bezpečnostných dôvodov musí montáž vykonať kvalifikovaný odborník.

1.6 - ZMENA SMERU OTVÁRANIA DVIEROK (Obr. 2.2 - 2.3)

V prípade potreby môžete podľa nasledujúceho postupu zmeniť smer otvárania dvierok;

– Vyberte z čelnej dosky štyri skrutky, ktoré slúžia na upevnenie závesov A a B a odmontujte tak dvierka.

– Otočte západku ● a upevnite ju na dvierka. – Dotiahnite skrutku ●, ktorá je na opačnej strane

Dvierka musia zostať pri odmontovaní a opätovnom pripevnení vo vodorovnej polohe.

2 - POUŽITIE

2.1 - PRÍPRAVA BIELIZNE

– Zapnite zipsy a cvoky.

- Odstránte nedostatočne prišité gombíky, špendlíky, spony.

– Zaviažte opasky, stuhy na zásterách, ap.

– Otvorte dvierka. Stlačte miesto, ktoré označuje šípka (Obr. 2.1).

– Otvorte dvierka. Stlačte miesto, ktoré označuje šípka (Obr. 2.1).

– Nevkladajte poškvrnenú bielizeň; škvrny, ktoré sušička usuší, už nie je možné väčšinou odstrániť.

– V prípade použitia zmäkčovacích prostriedkov postupujte podľa odporúčaní výrobcu.

– Bielizeň, ktorá obsahuje látky, ako napríklad guma (napríklad: čiapky do sprchy, nepremokavé látky a oblečenie, podšívky, vankúše ap.).

– Bielizeň, ktorá obsahuje látky, ako napríklad guma (napríklad: čiapky do sprchy, nepremokavé látky a oblečenie, podšívky, vankúše ap.).

– Bielizeň s kovovou výstužou, ktorá by sa mohla odtrhnúť.

– Objemné predmety (prikrývky, periny ap.). – Nevyžmýkanú bielizeň.

– Bielizeň, ktorú ste čistili horľavými chemickými prostriedkami.

ODPORÚČANÉ MNOŽSTVO:

– Prístroj má maximálnu kapacitu 8 kg.

3 - PROGRAMOVANIE

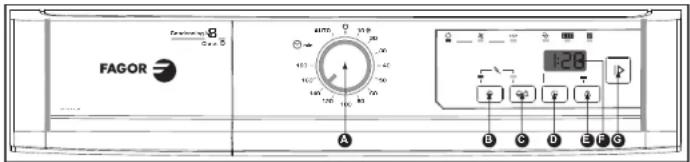

3.1 - OVLÁDACÍ PANEL

Voľba textilu: Zmiešaná

Oddialené zapnutie

Zvonček

Displej

Štart/Pauza

3.2 - PROGRAMOVANIE CYKLU SUŠENIA

Sušička je vybavená senzorom, ktorý sám zistí, kedy bielizeň dosiahla nastavený stupeň usušenia. – Programy, ktoré automaticky určia, či je bielizeň už suchá, nastavíte otočením Voliča času A do polohy AUTO.

– Ak chcete sami nastaviť dĺžku cyklu (napríklad keď chcete mať bielizeň mierne vlhkú, pretože ju budete ihneď žehliť, odev dosušiť alebo usušiť niekoľko kúskov bielizne), použite programy s nastaviteľným časom sušenia.

ZAPNUTIE PRÍSTROJA

– Skontrolujte, či je zapojený napájací kábel. Sušičku môžete zapnúť iba vtedy, keď sú dvierka dobre zatvorené.

AUTOMATICKÉ PROGRAMY

ZMIEŠANÁ - 🚫: Tlačidlo druhu látky 📄. Ak bielizeň tvoria rôzne druhy látok (bavlnená bielizeň + odolná syntetická bielizeň) alebo zmiešané vlákna.

JEMNÁ - : Tlačidlá pre druh látky B a C. Pre syntetické a jemné látky (napríklad akrylové vlákna).

Teplota sušenia sa riadi typom zvoleného textilu. – Stlačením tlačidla „Štart/Pauza“ | G sa program spustí.

Tieto dva segmenty situované po oboch stranách « A » sa rozsvietia alternatívne (Obr. 3.2.1).

Približne 20 minút pred ukončením cyklu sa na displeji F zobrazí zostávajúci čas.

FÁZA CHLADNUTIA

Každý program sa končí niekoľkominútovou fázou chladnutia, aby bielizeň postupne vychladla.

Displej ● ukazuje zostávajúci čas.

ODDIALENÉ ZAPNUTIE PROGRAMU (Obr. 3.2.2)

– Otočením Voliča času A vyberte buď program, ktorý automaticky určí, či je bielizeň už suchá, alebo program sušenia s časovým nastavením.

– Stlačením tlačidla „Oddialené zapnutie“ ⚙️ D odložíte zapnutie programu vždy o hodinu, a to až do nastavenia zvoleného času spustenia (maximálne 24h00).

Displej ukazuje čas, ktorý zostáva do spustenia programu. Posledná hodina sa odpočítava po minútach.

Hneď ako uplynie čas odloženého štartu, program sa sám spustí. Displej ukazuje čas, ktorý zostáva do konca programu. Čas sa neustále počas cyklu sušenia upresňuje.

VLOŽENIE ALEBO VYBRANIE BIELIZNE POČAS

SUŠENIA

Kontrolky Voľba textilu a Displej blikajú (Obr. 3.2.3).

- Bielizeň vložte alebo vyberte a znova zatvorte dvierka.

Kontrolky Voľba textilu a Displej blikajú (Obr. 3.2.3).

– Zvoľte si iný program.

- Cyklus sušenia môžete znova spustiť stlačením tlačidla „Štart/Pauza“.

„ČISTENIE KONDENZÁTORA“

bliká, aby vás upozornilo, že je potrebné vyčistiť kondenzátor (Obr. 3.2.5).

Toto upozornenie zmizne po spustení nasledujúceho programu.

POZNÁMKA:

– Funkcie „Zvonček“ zostávajú zapnuté z jedného programu na druhý. Jednoduchým stlačením tlačidiel môžete tieto funkcie vypnúť.

4 - BEŽNÁ ÚDRŽBA

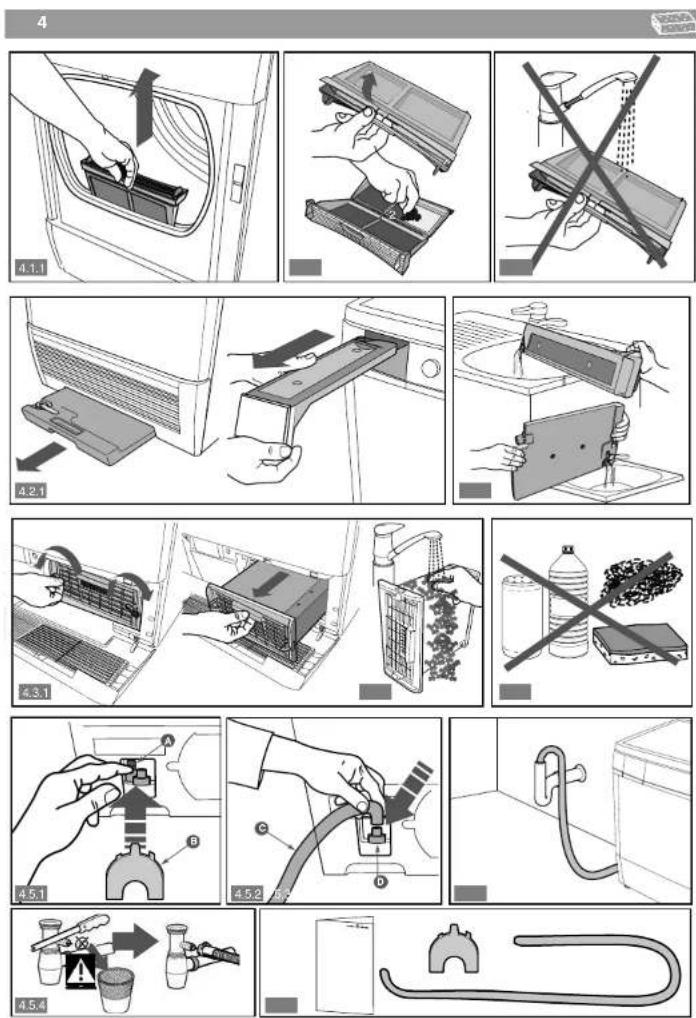

4.1 - ČISTENIE FILTRA

Filter sa nachádza v dolnej časti sušičky. Filter sa nachádza v dolnej časti sušičky:

– Odstráňte ho z puzdra ťahom smerom nahor (Obr. 4.1.1)

– Znovu ho vložte do jeho puzdra, zatlačte ho dobre dovnútra.

Filter sa musí čistiť po každom sušení. Neumývajte filter vodou (Obr. 4.1.3).

4.2 - VYPRÁZDNENIE ZBERNEJ NÁDOBY

Priehradka je umiestnená v hornej alebo spodnej časti prístroja (v závislosti od modelu). Slúži na zbieranie vody vyžmýkanej z bielizne počas sušenia (Obr. 4.2.1).

– Nádobu pri vyberaní ťahajte smerom k sebe

Zbernú nádobu na vodu je potrebné vyprázdňovať po každom cykle sušenia (Obr. 4.2.2).

— V prípade, že hrozí riziko zamrznutia, vyprázdnite zbernú nádobu na vodu.

Ak chcete prístroj premiestňovať alebo naklápať, vyprázdnite zbernú nádobu na vodu.

Počas sušenia

Zberná nádoba sa počas cyklu sušenia naplnila. Prístroj vypnite počas cyklu.

Kontrolky „Plná nádoba“ →, voľba textilu a/alebo ● a zostávajúci čas blikajú (Obr. 3.2.7).

– Vyprázdnite zbernú nádobu na vodu. (postup nájdete v kapitole „BEŽNÁ ÚDRŽBA”).

Po ukončení programu sa rozsvieti nápis „STOP“ a na displeji sa objaví „0:00“ (Obr. 3.2.6).

– Stlačte tlačidlo „Zvonček” 📁. Po ukončení sušenia budú v priebehu jednej hodiny zaznievať každú minútu tri pípnutia, a to až do otvorenia dvierok alebo do vypnutia prístroja (Obr. 3.2.4).

4.3 - ČISTENIE KONDENZÁTORA

– Vyklopte mriežku umiestnenú v prednej časti prístroja.

– Odistite kondenzátor a opatrne ho vyberte (Obr. 4.3.1).

- Z kondenzátora odstráňte chlpy. Očistite ho iba pod tečúcou vodou (Obr. 4.3.2).

- Po čistení sa uistite, či sú všetky hadičky „priechodné“ a lopatky čisté.

Ovládací panel, otvor bubna a povrch očistite špongiou alebo vlhkou handričkou namočenou vo vode a v tekutom čistiacom prostriedku. – Dbajte, aby sa okolo sušičky bielizne nenahromadili chlpy. – Tesnenie dvierok očistite vlhkou handričkou. – Priehradku filtra očistite raz ročne vysávačom — V žiadnom prípade nepoužívajte drsné čistiace prášky, kovové ani umelohmotné špongie a výrobky na báze alkoholu (alkohol, riedidlo, ap.) (Obr. 4.4). 4.6 - VÝMENA ŽIAROVKY (v závislosti od modelu) Žiarovku (typ E14-15 W/230 V) môžete vymeniť sami (Obr. 1.1). Postup: – Odskrutkujte sklenený kryt umiestnený vľavo vo vnútri prístroja. – Vytočte poškodenú žiarovku Ⓖ a vymeňte ju. – Opätovne na doraz naskrutkujte sklenený kryt. Dôležité upozornenie: Pred výmenou žiarovky napájací kábel odpojte z elektrickej siete. Žiarovku vymieňajte, keď je prístroj VYCHLADNUTÝ.

5.A - DOBY SUŠENIA

Nižšie uvedené doby sušenia sú orientačné, pretože závisia od: – Požadovaného výsledku: suchá bielizeň, vlhká bielizeň. – Teploty prostredia (tieto hodnoty zodpovedajú teplote prostredia 20°C) - Kvality vyžmýkania.

Povaha bielizne	Množstvo	Bielizeň vyžmýkaná na...	Doba cyklu sušenia
BAVLNA- [IMAGE]	8 kg	1200 otáčok/minúta	Od 100 do 120 minút
	5 kg	1200 otáčok/minúta	Od 60 do 80 minút
	3,5 kg	1200 otáčok/minúta	Od 50 do 60 minút
MIEŠANÁ - [IMAGE]	5 kg	850 otáčok/minúta	Od 80 do 100 minút
	2,5 kg	850 otáčok/minúta	Od 50 do 60 minút
JEMNÁ - [IMAGE]	3 kg	500 otáčok/minúta	Od 60 do 80 minút
	1,5 kg	500 otáčok/minúta	Od 40 do 50 minút

Pri nižších rýchlostiach odstredovania predĺžte dobu sušenia.

(napr.: pri 5 kg normálnej bielizne odstredovanej pri 500 otáčkach za minútu si zvoľte 120 až 160 minút).

5.B - ŠTANDARDNÉ PROGRAMY

ODPORÚČANÉ SKÚŠOBNÉ PROGRAMY PODĽA EN 61121 - SMERNICA 95/13/EHS

Množstvo I "Suchá bavlnaac"	8 kg .... zvolte	„Bavlna“ - 160 minút
Množstvo II "Bavlna pripravená na žehlenie"	8 kg .... zvolte	„Bavlna“ - 120 minút
Množstvo III "Jednoducho udržiavané látky"	4 kg .... zvolte	„Jemná“ - 70 minút

6 - ANOMÁLIE

Počas používania sušičky môže dôjsť k istým problémom, skontrolujte preto nasledujúce body:

Problémy: Skontrolujte čt
Sušička sa nezapne:	- je zapojená zastrčka.- sú dvierka dobre zatvorené.- je kondenzátor dobre zaistený.- je tlačidlo „Štart“ stlačené (či nie je zapnuté prerušenie).
Doba sušenia je veľmi dlhá:	- nie je zanesený filter v bubne.- je bielizeň dostatočne vyžmýkaná (minimálne 500 otáčok/min., ale výsledok sušenia je lepší pri žmýkaní nad 850 otáčkach/min.).- teplota v mlestností nie je príliš vysoká, najmä vtedy ak je mlestnosť veľmi malá: v prípade potreby otvorte dvere alebo okno.- nie je kondenzátor zanesený.- sú priechodně vstupy a výstupy vzduchu, aby sa zaručila správne cirkulácia vzduchu.- zvolený druh látky zodpovedá typu bielizne vloženej do bubna.
Bielizeň je veľmi vlhká:	- nie je zanesený filter v bubne.- voľba druhu textilu je správna alebo zvolený čas je dostačujúci.- nie je kondenzátor zanesený chlpmí.
Bielizeň je veľmi suchá, veľmi pokrčená:	- zvolená doba sušenia nie je veľmi dlhá: Lepšie je nastaviť kratšiu dobu sušenia ako dlhšiu, pretože dlho sušená bielizeň sa veľmi tažko žehlí.
Sušenie nie je homogénne:	- sa nesuší bielizeň z rôznych druhov látok (napr. plachta s riflami).- či bielizeň nebola do bubna vložená „rozložená“.- bubon nie je veľmi preťažený.
Syntetická bielizeň je nabitá elektrostatickým nábojom:	- bielizeň nie je veľmi suchá.- ste počas prania použili zmäkčovadlo, pretože použivanie zmäkčovadla do značnej miery odstráni problém spôsobený elektrostatikou.
Svieti kontrolné svetlo „Plná nádoba“:	- zberná nádoba na vodu je plná: po vyprázdnení ju znova správne založte na miesto až na doraz.
Aj ked’ je nádoba prázdna, svietí kontrolné svetlo „Plná nádoba“:	- je nádoba správne založená: zatlačte ju na doraz.- je kondenzátor dobre zaistený na obidvoch stranách.

ZÁSAHY

Prípadné zásahy na prístroji musí vykonať kvalifikovaný odborník spoločnosti. V telefonáte uveďte celé referenčné číslo prístroja (model, typ, sériové číslo). Tieto informácie sa nachádzajú na výrobnom štítku (Obr. 1.1).

ORIGINÁLNE NÁHRADNÉ DIELY

V prípade opravy, žiadajte, aby boli použité výhradne originálne náhradné diely.
