SF700CB - Sušička FAGOR - Bezplatný návod na obsluhu

Typ produktu	Kondenzačná sušička
Značka	Fagor
Model	SF700CB
Maximálna kapacita	7 kg
Rozmery (V x Š x H)	85 x 60 x 60 cm
Hmotnosť	42 kg
Elektrické napájanie	230 V - 50 Hz - 10 A
Programy	Automatické (Bavlna, Zmiešané, Jemné) a časovače (nastaviteľné trvanie)
Senzor vlhkosti	Áno, automatická detekcia sušenia
Možnosť proti pokrčeniu	Áno, prehadzovanie každých 10 min počas 24 h
Odložený štart	3 h, 6 h alebo 9 h
Otočný smer otvárania dverí	Áno
Nádoba na zachytávanie vody	Odniteľná (hore alebo dole podľa modelu)
Možné priame vypúšťanie	Áno, so súpravou (dodávaná alebo voliteľná)
Filter na žmolky	Čistenie po každom cykle
Kondenzátor	Odporúčané čistenie 2-krát mesačne
Kontrolky	Filter, Plná nádoba, Kondenzátor, Proti pokrčeniu, Odložený štart
Vnútorné osvetlenie	Áno (žiarovka E14 15W/230V)
Hladina hluku	Približne 65 dB(A)
Spotreba energie	Približne 4,5 kWh na cyklus (podľa programu)
Opraviteľnosť	Zásahy kvalifikovaným odborníkom; žiarovka vymeniteľná používateľom
Bezpečnosť	Automatické zastavenie pri plnej nádobe; ochrana proti prepätiu; uzamknutie dverí

Často kladené otázky - SF700CB FAGOR

Ako vyčistiť filter na žmolky?

Filter sa nachádza v spodnej časti otvoru. Vytiahnite ho nahor, otvorte, odstráňte vrstvu žmolkov a vložte naspäť. Neprepierajte ho pod vodou. Čistite ho po každom cykle.

Ako vyčistiť kondenzátor?

Najprv odpojte spotrebič. Otvorte prednú mriežku, odomknite a opatrne vyberte kondenzátor. Vyčistite ho pod tečúcou vodou, pričom dbajte na prečistenie všetkých trubíc. Vložte ho späť a zaistite. Robte to 2-krát mesačne.

Čo robiť, keď sa rozsvieti kontrolka 'Plná nádoba'?

Spotrebič sa zastaví. Vyprázdnite nádobu na zachytávanie vody (vytiahnite ju smerom k sebe), správne ju vložte zatlačením až na doraz a potom stlačte Štart/Pauza pre pokračovanie cyklu.

Môžem obrátiť smer otvárania dverí?

Áno, je to možné. Odstráňte skrutky predného panelu, otočte zámok a kryt zámku, vymeňte pánty na druhú stranu a znova nasaďte dvere. Postupujte podľa pokynov v návode (obr. 2.2-2.3). Držte dvere vodorovne počas operácie.

Ako používať odložený štart?

Stlačte niekoľkokrát tlačidlo Odložený štart pre výber 3, 6 alebo 9 hodín. Kontrolka bliká. Potvrďte tlačidlom Štart/Pauza: kontrolka sa rozsvieti napevno a začne sa odpočítavanie. Po skončení sa cyklus automaticky spustí.

Prečo sú časy sušenia príliš dlhé?

Skontrolujte:
- Filter nie je zanesený.
- Bielizeň je dobre vyžmýkaná (aspoň 500 ot./min, ideálne 850).
- Miestnosť nie je príliš teplá (otvorte dvere/okno).
- Kondenzátor nie je upchatý.
- Vstupné/výstupné otvory vzduchu sú voľné.
- Vybraný typ textílie zodpovedá bielizni.

Ako sušiť jemnú alebo syntetickú bielizeň?

Zvoľte program Jemné stlačením tlačidla Výber textílie. Teplota je znížená. Vložte maximálne 3 kg, vyžmýkané pri 500 ot./min. Použite orientačné časy (napr.: 3 kg → 60-80 min).

Čo robiť, ak je bielizeň príliš pokrčená?

Použite funkciu Proti pokrčeniu, ktorá prehadzuje bielizeň každých 10 min po skončení cyklu. Vyhnite sa preťaženiu bubna a nevyberajte príliš dlhé trvanie. Radšej zvoľte automatický program.

Môžem priamo pripojiť odvod vody?

Áno, na niektorých modeloch (vrchná nádoba). Použite dodanú súpravu (hadica + deflektor). Odpojte existujúcu hadicu, pripevnite deflektor, pripojte hadicu k vetranej sifóne alebo odtoku z umývadla. Deflektor musí byť umiestnený pred pripojením.

Ako vymeniť vnútornú žiarovku?

Najprv odpojte spotrebič. Odskrutkujte sklenený kryt umiestnený vnútri hore. Vymeňte chybnú žiarovku za novú typu E14 - 15W/230V. Zaskrutkujte kryt. Vykonajte operáciu za studena.

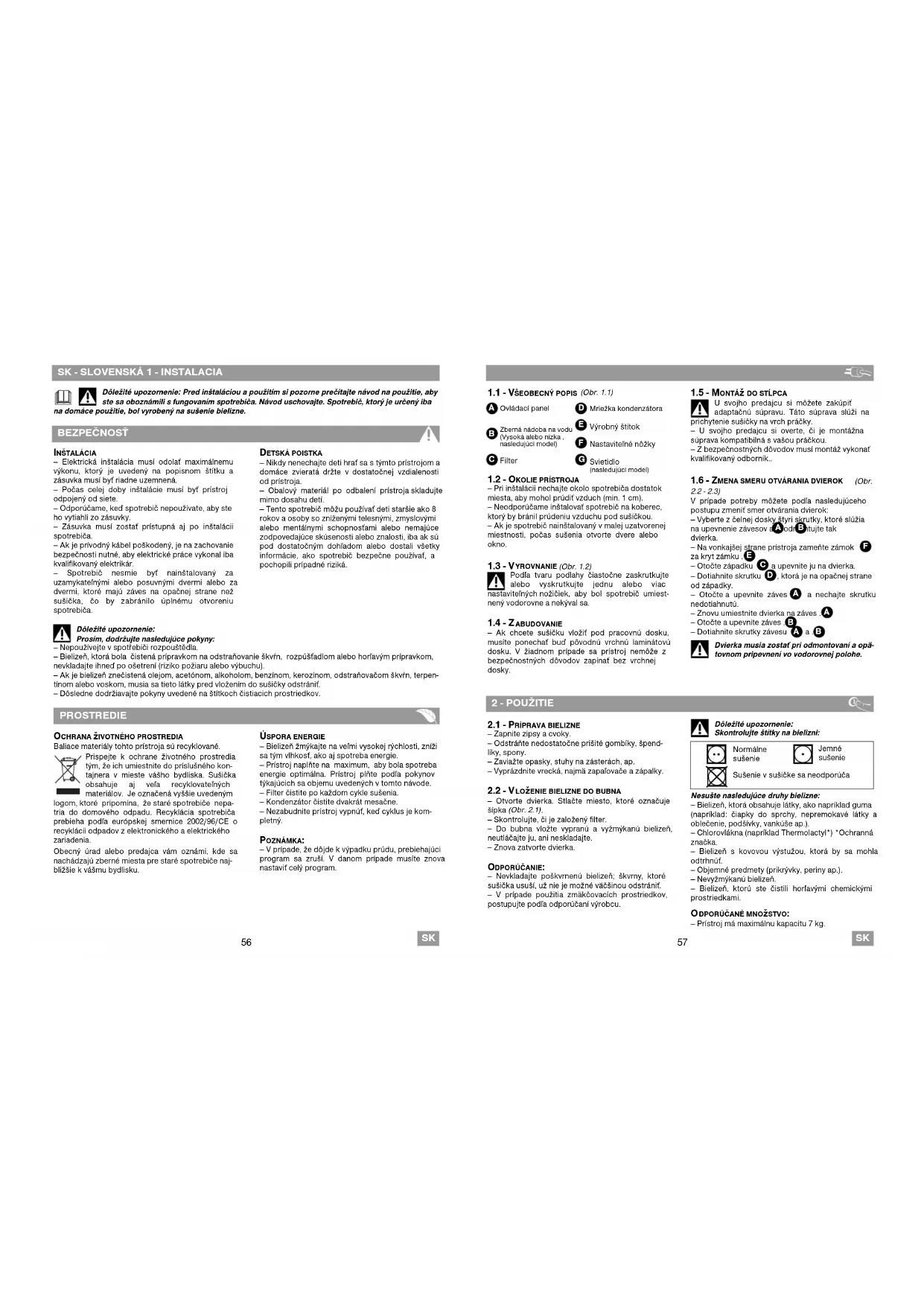

NÁVOD NA OBSLUHU SF700CB FAGOR

Dôležité upozornenie: Pred inštaláciou a použitím si pozorne prečítajte návod na použitie, aby ste sa oboznámili s fungovaním spotrebiča. Návod uschovajte. Spotrebič, ktorý je určený iba na domáce použitie, bol vyrobený na sušenie bielizne.

BEZPEČNOSŤ

INŠTALÁCIA

– Elektrická inštalácia musí odolať maximálnemu výkonu, ktorý je uvedený na popisnom štítku a zásuvka musí byť riadne uzemnená.

- Počas celej doby inštalácie musí byť prístroj odpojený od siete.

– Zásuvka musí zostať prístupná aj po inštalácii spotrebiča.

- Spotrebič nesmie byť nainštalovaný za uzamykateľnými alebo posuvnými dvermi alebo za dvermi, ktoré majú záves na opačnej strane než sušička, čo by zabránilo úplnému otvoreniu spotrebiča.

Dôležité upozornenie:

Prosím, dodržujte nasledujúce pokyny:

– Bielizeň, ktorá bola čistená prípravkom na odstraňovanie škvŕn, rozpúšťadlom alebo horľavým prípravkom, nevkladajte ihneď po ošetrení (riziko požiaru alebo výbuchu).

– Ak je bielizeň znečistená olejom, acetónom, alkoholom, benzínom, kerozínom, odstraňovačom škvŕn, terpentínom alebo voskom, musia sa tieto látky pred vložením do sušičky odstrániť.

– Dôsledne dodržiavajte pokyny uvedené na štítkoch čistiacich prostriedkov.

PROSTREDIE

OCHRANA ŽIVOTNÉHO PROSTREDIA

Baliace materiály tohto prístroja sú recyklované.

Prispejte k ochrane životného prostredia tým, že ich umiestnite do príslušného kontajnera v mieste vášho bydliska. Sušička obsahuje aj veľa recyklovateľných materiálov: je možné ich využiť výdovným

spôsobom. Je označená vyššie uvedeným logom, ktoré pripomína, že staré spotrebiče nepatria do domového odpadu. Recyklácia spotrebiča prebieha podľa európskej smernice 2002/96/CE o recyklácii odpadov z elektronického a elektrického zariadenia.

Obecný úrad alebo predajca vám oznámi, kde sa nachádzajú zberné miesta pre staré spotrebiče najbližšie k vášmu bydlisku.

DETSKÁ POISTKA

– Nikdy nenechajte deti hrať sa s týmto prístrojom a domáce zvieratá držte v dostatočnej vzdialenosti od prístroja.

- Tento spotrebič môžu používať deti staršie ako 8 rokov a osoby so zníženými telesnými, zmyslovými alebo mentálnymi schopnosťami alebo nemajúce zodpovedajúce skúsenosti alebo znalosti, iba ak sú pod dostatočným dohľadom alebo dostali všetky informácie, ako spotrebič bezpečne používať, a pochopili prípadné riziká.

ÚSPORA ENERGIE

– Bielizeň žmýkajte na veľmi vysokej rýchlosti, zníži sa tým vlhkosť, ako aj spotreba energie.

– Prístroj naplňte na maximum, aby bola spotreba energie optimálna. Prístroj plňte podľa pokynov týkajúcich sa objemu uvedených v tomto návode.

– Filter čistite po každom cykle sušenia.

- Kondenzátor čistite dvakrát mesačne. - Nezabudnite prístroj vypnúť, keď cyklus je kompletný.

POZNÁMKA:

– V prípade, že dôjde k výpadku prúdu, prebiehajúci program sa zruší. V danom prípade musíte znova nastaviť celý program.

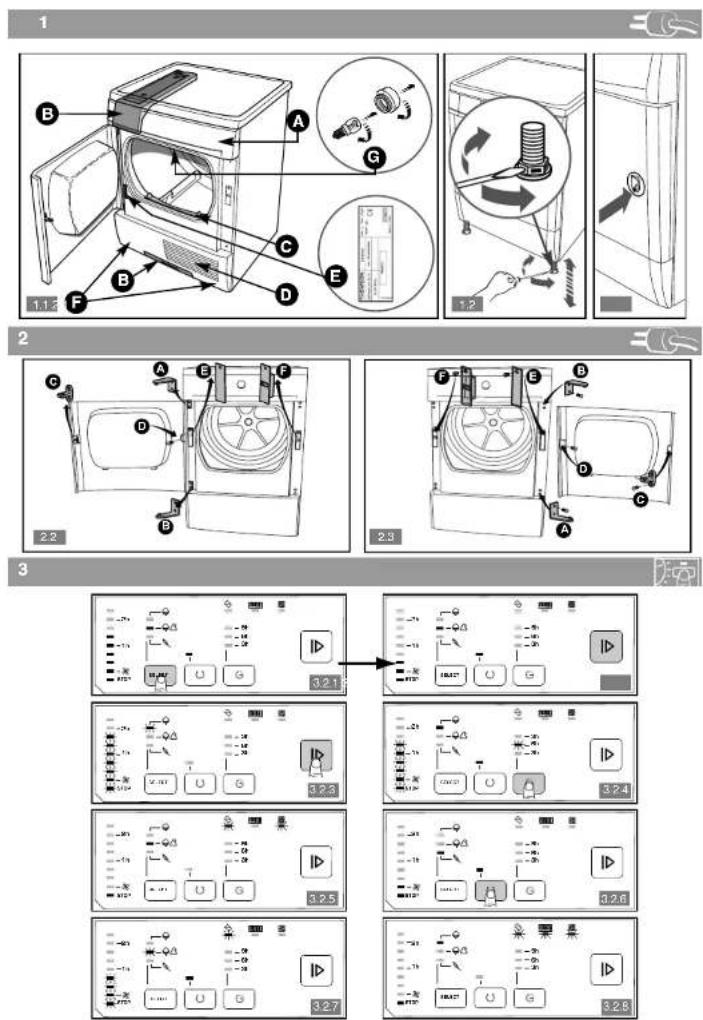

1.1 - VŠEOBECNÝ POPIS (Obr. 1.1)

A Ovládací panel

D Mriežka kondenzátora

(Vysoká alebo nízka, nasledujúci model)

F Nastaviteľné nožičky

© Filter

G Svietidlo

(nasledujúci model)

1.2 - OKOLIE SPOTREBIČA

– Pri inštalácii nechajte okolo spotrebiča dostatok miesta, aby mohol prúdiť vzduch (min. 1 cm). – Neodporúčame inštalovať spotrebič na koberec, ktorý by bránil prúdeniu vzduchu pod sušičkou.

– Ak je spotrebič nainštalovaný v malej uzatvorenej miestnosti, počas sušenia otvorte dvere alebo okno.

1.3 - VYROVNANIE (Obr. 1.2)

Podľa tvaru podlahy čiastočne zaskrutkujte alebo vyskrutkujte jednu alebo viac nastaviteľných nožičiek, aby bol spotrebič umiestnený vodorovne a nekýval sa.

1.4 - ZABUDOVANIE

- Ak chcete sušičku vložiť pod pracovnú dosku, musíte ponechať buď pôvodnú vrchnú laminátovú dosku. V žiadnom prípade sa prístroj nemôže z bezpečnostných dôvodov zapínať bez vrchnej dosky.

2 - POUŽITIE

2.1 - PRÍPRAVA BIELIZNE

– Zapnite zipsy a cvoky.

- Odstránte nedostatočne prišité gombíky, špendlíky, spony.

– Zaviažte opasky, stuhy na zásterách, atď.

– Otvorte dvierka. Stlačte miesto, ktoré označuje šípka (Obr. 2.1).

– Otvorte dvierka. Stlačte miesto, ktoré označuje šípka (Obr. 2.1).

– Nevkladajte poškvrnenú bielizeň; škvrny, ktoré sušička usuší, už nie je možné väčšinou odstrániť.

– V prípade použitia zmäkčovacích prostriedkov postupujte podľa odporúčaní výrobcu.

U svojho predajcu si môžete zakúpiť adaptačnú súpravu. Táto súprava slúži na prichytenie sušičky na vrch práčky.

U svojho predajcu si môžete zakúpiť adaptačnú súpravu. Táto súprava slúži na prichytenie sušičky na vrch práčky.

– U svojho predajcu si overte, či je montážna súprava kompatibilná s vašou práčkou.

– Z bezpečnostných dôvodov musí montáž vykonať kvalifikovaný odborník.

V prípade potreby môžete podľa nasledujúceho postupu zmeniť smer otvárania dvierok:

V prípade potreby môžete podľa nasledujúceho postupu zmeniť smer otvárania dvierok.

– Vyberte z čelnej dosky štyri skrutky, ktoré slúžia na upevnenie závesov, a odtiahnite tak dvierka.

– Otočte západku a upevnite ju na dvierka. – Dotiahnite skrutku D, ktorá je na opačnej strane.

- Betlanihite ukratka, klera je na opadnej strane od západky.

– Otočte a upevnite záves Ⓐ a nechajte skrutku nedotiahnutú.

– Znovu umiestnite dvierka na záves .

Dvierka musia zostať pri odmontovaní a opätovnom pripevnení vo vodorovnej polohe.

Nesušte nasledujúce druhy bielizne:

– Bielizeň, ktorá obsahuje látky, ako napríklad guma (napríklad: čiapky do sprchy, nepremokavé látky a oblečenie, podšivky, vankúše ap.).

– Bielizeň s kovovou výstužou, ktorá by sa mohla odtrhnúť.

– Objemné predmety (prikrývky, periny ap.). – Nevyžmýkanú bielizeň.

- Bielizeň, ktorú ste čistili horľavými chemickými prostriedkami.

ODPORÚČANÉ MNOŽSTVO:

– Prístroj má maximálnu kapacitu 7 kg.

3 - PROGRAMOVANIE 3 - PROGRAMOVANIE

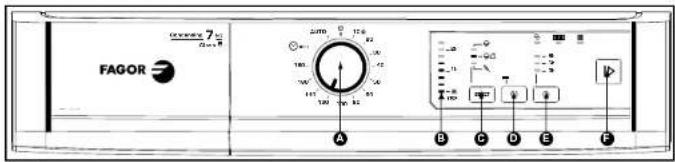

3.1 - OVLÁDACIEHO PANELA

E Oddialené zapnutie

F Start/Pause

3.2 - PROGRAMOVANIE CYKLU SUŠENIA

Sušička je vybavená senzorom, ktorý sám zistí, kedy bielizeň dosiahla nastavený stupeň usušenia. – Programy, ktoré automaticky určia, či je bielizeň už suchá, nastavíte otočením Voliča času A do polohy AUTO.

– Ak chcete sami nastaviť dĺžku cyklu (napríklad keď chcete mať bielizeň mierne vlhkú, pretože ju budete ihneď žehliť, odev dosušiť alebo usušiť niekoľko kúskov bielizne), použite programy s nastaviteľným časom sušenia.

ZAPNUTIE PRÍSTROJA

– Skontrolujte, či je zapojený napájací kábel. Sušičku môžete zapnúť iba vtedy, keď sú dvierka dobre zatvorené.

AUTOMATICKÉ PROGRAMY

BAVLNA - 🚫: Ak bielizeň tvorí kuchynská bielizeň, froté uteráky, bavlnené oblečenie a spodná bielizeň.

ZMIEŠANÁ - 🚙️: Ak bielizeň tvoria rôzne druhy látok (bavlnená bielizeň + odolná syntetická bielizeň) alebo zmiešané vlákna.

JEMNÁ - : Pre syntetické a jemné látky (napríklad akrylické vlákna).

Teplota sušenia sa riadi typom zvoleného textilu. - Stlačením tlačidla „Štart/Pauza” ▶ F sa program spustí.

Kontrolky času sušenia do konca cyklu sušenia postupne zhasínajú (Obr. 3.2.2).

ZMENA PREBIEHAJÚCEHO PROGRAMU ALEBO CYKLU SUŠENIA

Kontrolky času sušenia a voľby textilu blikajú (Obr. 3.2.3).

- Zvoľte si iný program.

- Zvoľte čas sušenia otočením Voliča času A na požadovaný čas sušenia. Kontrolky sa rozsvietia podľa zvoleného času.

Kontrolky času sušenia a voľby textilu blikajú (Obr. 3.2.3).

- Bielizeň vložte alebo vyberte a znova zatvorte dvierka.

Každý program sa končí niekoľkominútovou fázou chladnutia, aby bielizeň postupne vychladla.

ODDIALENÉ ZAPNUTIE PROGRAMU (Obr. 3.2.4) – Zapnutie prístroja môžete následným stlačením tlačidla „Oddialené zapnutie“ posunúť o 3 hod., 6 hod. alebo 9 hod. Bliká kontrolné svetlo zodpovedajúce 3 hod., 6 hod. alebo 9 hod. Posledné stlačenie ruší funkciu „Oddialené zapnutie“.

- Potvrďte stlačením tlačidla „Start/Pause“ F. Rozsvieti sa kontrolné svetlo priradené funkcii oddialeného zapnutia.

Pri oddialenom zapnutí kontrolné svetlo preblikuje z 9 hod. na 6 hod. alebo zo 6 hod. na 3 hod. Po ukončení tejto fázy sa spustí cyklus sušenia.

Počas sušenia

Zberná nádoba sa počas cyklu sušenia naplnila. Prístroj vypnite počas cyklu.

Kontrolky „Plná nádoba“, čas sušenia a voľba textilu blikajú (Obr. 3.2.7).

– Vyprázdnite zbernú nádobu na vodu. (postup nájdete v kapitole „BEŽNÁ ÚDRŽBA“).

Toto upozornenie zmizne po spustení nasledujúceho programu.

FUNKCIA „PROTI KRČENIU“

Funkcia „Proti krčeniu“ slúži na pretrepanie bielizne každých 10 minút počas 24 hodín, až kým sa dvierka neotvoria alebo kým sa prístroj nevypne. Táto funkcia sa zapne po ukončení sušenia a slúži na to, aby sa bielizeň nestlačila.

- Túto voľbu nastavíte stlačením tlačidla „Proti krčeniu“ (Obr. 3.2.6).

ZASTAVENIE PRÍSTROJA

Na konci sušenia sa rozsvieti kontrolné svetlo „STOP“, ktoré upozorňuje na ukončenie programu (Obr. 3.2.5).

Funkcie „Proti krčeniu“ zostávajú zapnuté z jedného programu na druhý. Jednoduchým stlačením tlačidiel môžete tieto funkcie vypnúť.

4 - BEŽNÁ ÚDRŽBA

4.1 - ČISTENIE FILTRA

Filter sa nachádza v dolnej časti sušičky. Filter sa nachádza v dolnej časti sušičky:

Odstráňte ho z puzdra ťahom smerom nahor (Obr. 4.1.1).

Znovu ho vložte do jeho puzdra, zatlačte ho dobre dovnútra.

Nádoba na vodu je umiestnená v hornej alebo spodnej časti prístroja (v závislosti od modelu). Slúži na zbieranie vody vyžmýkanej z bielizne počas sušenia (Obr. 4.2.1).

Zbernú nádobu na vodu je potrebné vyprázdňovať po každom cykle sušenia (Obr. 4.2.2).

V prípade, že hrozí riziko zamrznutia, vyprázdnite zbernú nádobu na vodu.

Ak chcete prístroj premiestňovať alebo naklápať, vyprázdnite zbernú nádobu na vodu.

4.3 - ČISTENIE KONDENZÁTORA

Pred čistením kondenzátora odpojte napájací kábel z elektrickej siete.

Vyklopte mriežku umiestnenú v prednej časti prístroja.

Odistite kondenzátor a opatrne ho vyberte (Obr. 4.3.1).

- Z kondenzátora odstráňte chlpy. Očistite ho iba pod tečúcou vodou (Obr. 4.3.2).

- Po čistení sa uistite, či sú všetky hadičky „priechodné“ a lopatky čisté.

Žiarovku (typ E14-15 W/230 V) môžete vymeniť sami (Obr. 1.1). Postup:

– Odskrutkujte sklenený kryt umiestnený vľavo vo vnútri prístroja.

– Vytočte poškodenú žiarovku G a vymeňte ju. – Opätovne na doraz naskrutkujte sklenený kryt.

Dôležité upozornenie: Pred výmenou žiarovky napájací kábel odpojte z elektrickej siete. Žiarovku vymieňajte, keď je prístroj LADNUTÝ.

4.5 - PRIAME ODČERPÁVANIE SKONDENZOVANEJ VODY (Zásobník topmodelky iba)

K dispozícii máte súpravu (*), vďaka ktorej voda z kondenzátora priamo odteká do odpadu (hadica + deflektor), aby ste nemuseli vylievať nádobu so skondenzovanou vodou po každom použití. Postup pripojenia súpravy:

– Rozložte dodanú hadicu A a otlačte ju do vnútra prístroja (Obr. 4.5.1).

- Deflektor B pripnite na čerpadlo (Obr. 4.5.1). - Hadicu C súpravy zapojte na koncovku D na prístroji (Obr. 4.5.2).

Koniec odtokovej hadice môžete pripojiť:

- Na vetraný sifón (Obr. 4.5.3).

- Na sifón výlevky (Obr. 4.5.4).

Pri pripájaní na sifón musíte zložiť uzáver sifónu. Gumenú koncovku nasaďte až na doraz. V prípade potreby pridajte uťahovací krúžok (Obr. 4.5.4).

— (*) Táto súprava sa dodáva spolu s prístrojom (podľa modelu).

— Deflektor je nevyhnutné umiestniť pred pripojením odtokovej hadice, aby sa predišlo akémukoľvek vyprsknutiu v prípade odpojenia hadice.

5.A - DOBY SUŠENIA

Nižšie uvedené doby sušenia sú orientačné, pretože závisia od:

Pri nižších rýchlostiach odstredovania predlžte dobu sušenia.

(napr.: pri 5 kg normálnej bielizne odstredovanej pri 500 otáčkach za minútu si zvoľte 120 až 160 minút).

5.B - ŠTANDARDNÉ PROGRAMY

ODPORÚČANÉ SKÚŠOBNÉ PROGRAMY PODĽA EN 61121 - SMERNICA 95/13/EHS

Počas používania sušičky môže dôjsť k istým problémom, skontrolujte preto nasledujúce body:

Problémy: Skontrolujte čt
Sušička sa nezapne:	- je zapojená zastrčka.- sú dvierka dobre zatvorené.- je kondenzátor dobre zaistený.- je tlačidlo „Štart“ stlačené (či nie je zapnuté prerušenie).
Doba sušenia je veľmi dlhá:	- nie je zanesený filter v bubne.- je bielizeň dostatočne vyžmýkaná (minimálne 500 otáčok/min., ale výsledok sušenia je lepší pri žmýkaní nad 850 otáčkach/min.).- teplota v mlestností nie je príliš vysoká, najmä vtedy ak je mlestnosť veľmi malá: v prípade potreby otvorte dvere alebo okno.- nie je kondenzátor zanesený.- sú priechodně vstupy a výstupy vzduchu, aby sa zaručila správne cirkulácia vzduchu.- zvolený druh látky zodpovedá typu bielizne vloženej do bubna.
Bielizeň je veľmi vlhká:	- nie je zanesený filter v bubne.- voľba druhu textilu je správna alebo zvolený čas je dostačujúci.- nie je kondenzátor zanesený chlpmí.
Bielizeň je veľmi suchá, veľmi pokrčená:	- zvolená doba sušenia nie je veľmi dlhá: Lepšie je nastaviť kratšiu dobu sušenia ako dlhšiu, pretože dlho sušená bielizeň sa veľmi tažko žehlí.
Sušenie nie je homogénne:	- sa nesuší bielizeň z rôznych druhov látok (napr. plachta s riflami).- či bielizeň nebola do bubna vložená „rozložená“.- bubon nie je veľmi preťažený.
Syntetická bielizeň je nabitá elektrostatickým nábojom:	- bielizeň nie je veľmi suchá.- ste počas prania použili zmákčovadlo, pretože použivanie zmákčovadla do značnej miery odstráni problém spôsobený elektrostatikou.
Svieti kontrolné svetlo „Plná nádoba“:	- zberná nádoba na vodu je plná: po vyprázdnení ju znova správne založte na miesto až na doraz.
Aj ked’ je nádoba prázdna, svietí kontrolné svetlo „Plná nádoba“:	- je nádoba správne založená: zatlačte ju na doraz.- je kondenzátor dobre zaistený na obidvoch stranách.

ZÁSAHY

Prípadné zásahy na prístroji musí vykonať kvalifikovaný odborník spoločnosti. V telefonáte uveďte celé referenčné číslo prístroja (model, typ, sériové číslo). Tieto informácie sa nachádzajú na výrobnom štítku (Obr. 1.1).
