HASZNÁLATI ÚTMUTATÓ SF700CB FAGOR

Légkivezetéses szárítógép

Fontos: A gép működésének megismerése érdekében, a beszerelés és használat előtt olvassa el figyelmesen és őrizze meg a használati útmutatót. A készüléket kizárólag háztartási használatra szánták, és ruhak szárítására szolgál.

BIZTONSÁG

ELHELYEZÉS

– Az elektromos hálózatnak meg kell felelnie az adattáblán jelzett maximális teljesítménynek, valamint biztosítani kell a hálózati csatlakozó megfelelő földelését.
– Az üzembehelyezés teljes ideje alatt tilos a szári-tógépel a hálózatra csallakozlatni.
- Ha nem használja a készüléket, az elektromos kábelt ajánlott leválasztani a hálózatról.
- Miután a készüléket üzembe helyezte, a dugaszoló aljzatnak (konnektor) mindig elérhetőnek kell maradnia.
- Ha a tápkábel megsérül, a voszélyek elkorülése érdekében bizza az elektromos munkálatokat szakképzett villanyszerelőre.
– Ne helyezze a készüléket zárható ajtó, tolóajtó vagy olyan ajtó mögő, melynek csuklóspántja a szárítógéppel ellentétes oldalon található, mivel ezek akadályozzák a készülék teljes nyitását.

Fontos:

Kérjük, a következő szabályokat betartja:

– Soha ne használjon a készülékben oldószereket.
– A folttisztítóval, oldószerrel vagy gyúlékony anyaggal kezelt ruhát ne helyezze be azonnal a készülékbe (tűz- és robbanásveszély áll fenn).
– A szennyeződésekben lévő anyagokat (például olaj, aceton, alkohol, benzin, kerozin, folttisztító, terpentin, viasz) a ruha készülékben történő szárítása előtt el kell távolitani.
– A ruhákat mindig a rajtuk lévő kezelési címkének megfelelően kezelje.

KÖRNYEZET

KÖRNYEZETVÉDELEM

A készülék osomagolóanyagai újrahasznosíthatók.

A környezet védelme érdekében ezeket az anyagokat az erre szolgáló hulladékgyűjtőkbe helyezze. A szárítógép számos újrahasznosítható anyagot tartalmaz. A fenti logó jelzi, hogy a használl kés-

zuléket nam szabad a háztartási hulladékba helyezni. A készülék újrahasznosítása az elektronikus és elektromos berendezések hulladékhasznosításáról szóló 2002/96/EK európai irányely előirásai szerint történik.

A lakóhelyéhez legközelebbi, használt készülékek átvételével foglalkozó győjtőhelyről tájékozódjon a helyi önkormányzatnál vagy a forgalmazónál.

GYERMEKEK BIZTONSÁGA

– Ne hagyja, hogy gyermekek játsszanak vele, vala- mint tartsa távol a háziállatokat is.
- Minden csomagolóanyagot (pl. műanyag zacskó, polisztirolhab - hungarocell stb.) gyermekektől távol kell tartani, mivel veszélyforrást jelentenek számukra: fulaladásveszély.
- A készüléket 8 évnél fiatalabb gyermekkek és testi, érzékszervi vagy szellemi fogyatékkal élő, illetve tapasztalat vagy ismeretek hiányában hozzá nem órtő szomélyek csak folygyelet mellett használhatják, vagy azt követően, hogy megfelelő utasításokat kaptak a készülék biztonságos használatára vonatkozóan, valamint a használattal járó kockázatokat megértették.

- Magas fordulatszámon centrifugálja ki a ruhákat, így a ruhák visszamaradt nedvosségtartalma alacsony lesz, ezzel is energiát takaríthat meg. - Az ajánlott maximális süllyal töltse meg a dobot, ezzel optimális energiafelhasználást érhet el. - Minden szárítási program után tisztítsa meg a szűrőt.

- Havonta kétszer tisztitsa meg a kondenzátort. - A cilus végén kapcsolja ki a készüléket.

MEQJEGYZÉS:

- Áramkimaradás esetén a folyamatban lévő program törlödik. Ebben az esetben újra kell kezdeni minden programozási műveletet.

1.1 - ÁLTALÁNOS BEMUTATÁSA (1.1 ábra)

A Vezérlöpanel

D Kondenzátor rács

Viztartály

E Tipustábla

(magas vagy alacsony modelltől függően)

F Állítható lábak

© Szürő

G lámpa (modelltöl függöen)

1.2 - A KÉSZÜLÉK ELHELYEZÉSE

– A beszereléskor hagyjon némi szabad helyet (min. 1 cm-t) a készülék körül, a levegőkeringés megkönnyítése érdekében.
- A készüléket nem ajánlott szönyegre vagy padlószönyegre helyezni, mivel ezek zavarják a gép aljának szellözését.
- Ha a készüléket kisméretű, zárt helyiségben helyezi el, szárításkor nyissa ki az ablakot vagy az ajtót.

1.3 - VIZSZINTBE ALLITAS (1.2 ábra)

A talaj egyenletességétől függően csavarja ki vagy be az állítható lábakat úgy, hogy a kószülék vizszintesen és szilárdan álljon.

1.4 - Visszaállás

– Ha a készüléket egy munkaasztal alá beépíti, meg kell tartania az eredeti rétegelt lemez felső részt.
- Biztonsági okokból a berendezés semmi esetre sem működtethető a felső rész nélkül.

2 - HASZNÁLJA

2.1 - KÉSZÍTSE ELŐ A RUHANEMÜKET

• Húzza fel a cipzárakat és kapcsolja be a ruha-kapcsokat.
• Távolítsa el a lógó gombokat, gombostúket, biztosítótúket.
• Kösse meg az öveket, kötény megkötöket stb.
• Üritse ki a zsebeket. Különösen öngyüjtó és gyufa.

2.2 - A RUHÁK BEHELYEZÉSE A FORGÓDOBBA

– Ne tegyen a készülékbe folttal szennyezett ruhát, ugyanis a száritóban megszáradt foltok a legtöbbször nem távolíthatók el.
– Oblítőszer használata esetén tartsa be a gyártó használati útmutatásait.

1.5 - EGYMÁSRA HELYEZÉS

Illesztő készlet áll rendelkezésére a viszonteladónál. Ezzel a készlettel rögzítheti a ruhaszáritót a mosógép fölé.
– Ellenőrizze a viszonteladónál, hogy az egymásra helyezésre szolgáló készlet kompatibilis legyen a mosógéppel.
– Biztonsági okokból a szerelést szakembernek kell végeznie.

1.6 - AZ AJTÓ NYITÁSIRÁNYÁNAK MEGVÁLTOZTA- TÁSA (2.2 - 2.3 ábra)

Ha kivánja, a következőképp módosíthatja az ajtó nyitásirányát:

– Az ajtó leemeléséhez vegye le az első panelról az A és B tokat rögzítő 4 csavart.
- Fordítsa meg a takaróelemmel rendelkező zárat.
– Fordítsa meg a © zárnyelvet, majd rögzítse az aitóra.
– Csavarozza be a Ⓓ zárat a zárnyelvel ellentétes oldalon.
– Fordítsa meg és rögzítse az A pántot, de a csavarokat ne húzza meg teliesen.
- Helvezze vissza az aitót az A pántra
Fordita men és röpílre a Rópol
- Húzza meg az aánt varjait.

Az ajtó le- és felszerelése során az ajtó legyen vizszintes helyzetben.

Fontos:

Ellenőrizze a ruhák címkéjét:

Normal szárítás

Kímélő szárítás

Gépben nem szárítható

Soha ne száritson a száritógépben:

– Az olyan anyagokat tartalmazó termékek, mint a gumi (példaul: fürdösapka, vizálló textília és ruhanemű, bélések, párnák stb.).
- A müszálas textiliák (például Thermolactyl') *Védett márkanév.
– Olyan ruhanemük, amelyeknek erösítése levalhat. – Nagy terjedelmű ruhanemüket (paplanok, dunnák stb.).
- Ki nem centrifugázott ruhanemüket. - Elözőleg vegytisztítóval, gyúlékony szerekkel kezelt ruhanemüket.

AJANLOTT TÖLTETMENNYISÉG:

- A készülék maximális befogadóképessége 7 kg.

3 - PROGRAMBEÁLLÍTÁS 3 - PROGRAMBEÁLLÍTÁS

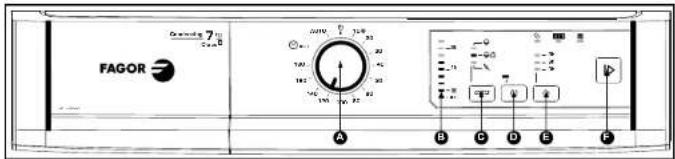

3.1 - A VEZÉRLÓTÁBLA BEMUTATÁSA

FAGOR 7 200 100 80 60 40 20 A B C D E F

A Időtartam-kiválasztót
B Szárítási időtartam jelzőfényei
© Textília kiválasztása
D Gyürödésmentesítés
E Késleltetett indítás
F Start/Pause

3.2 - SZÁRÍTÓPROGRAM BEÁLLÍTÁSA

A szántógép rendelkezik egy érzékelővel, amely automatikusan jelzi, ha a ruha elérte a kiválasztott szárazsági fokot.

- Az automatikus száritási programok kiválasztásahoz forgassa az Időtartam-kiválasztót AUTO állásba. - Ha tetszés szerinti időtartamot szeretne beállitani (például ha enyhén nedves ruhát szeretne a vasaláshoz, kiegészítő száritáskor vagy néhány ruhadarab száritásakor), a száritási időtartamokhoz használja az időzítő programokat.

A MOSÓGÉP BEINDÍTÁSA

– Győződjön meg arról, hogy az elektromos vezeték csatlakoztatva van. A gép bekapcsolását csak akkor lehet végrehajtani, ha az ajtaja rendesen le van zárva.

AUTO PROGRAMOK

- Forgassa az Időtartam-kiválasztót A AUTO állásba.

- Válassza ki a textília típusát a textília kiválasztó gomb C megnyomásával SELECT (3.2.1 ábra);

PAMUT -: plaztartási ruhanemük, törölközök, pamut felső- és alsóruházat szárítására.

VEGYES - ⚡️: Különböző összelételű ruhanemük (pamut ruhadarabok + szintartó szintetikus ruhadarabok) vagy kevort szálas ruhanemük száritására.

KÉNYES ANYAGOK - : A hőmérsékletre különösen érzékeny ruhanemük (pl. műszálas ruhanemük) szárítására.

A száritási hömérséklet beállítása a kiválasztott anyagtípus szerint történik.

– Nyomja meg a "Start/Pause" gombot |D F a program elkezdödik.

A szárítási időtartam jelzőfényei fedizatosan alszanak ki a szárítási ciklus végéig (3.2.2 ábra)

PROGRAM BEÁLLÍTÁS/FOLYAMATBAN LÉVÓ SZÁ- RÍTÁS MÓDOSÍTÁSA

– Nyomja meg az "Start/Pause" gombot ▶ F a száritás megszakításához.

A szárítási időtartam és az anyagtípus jelzőfények villognak (3.2.3 ábra).

- Majd válasszon egy másik programot. - Nyomja meg az "Start/Pause" gombot szárítás újraindításához.

IDÖZITETT SZÁRÍTÁSI PROGRAMOK

- A szárlítási időtartam kiválasztásához forgassa az Időtartam-kiválasztót A a kivánt szárlítási időtartamhoz. A kiválasztott időtartam szerint kigyulladnak a jelzőfenyek.

- Válassza ki a textília típusát a textília kiválasztó gomb C megnyomásával SELECT,

- Nyomja meg a "Start/Pause" gombot ▶ F, a program elkezdödik.

A száritási időtartam jelzőfényei B fokozatosan alszanak ki a száritási ciklus végéig (3.2.2 ábra).

RUHADARAB BETÉTELE VAGY KIVÉTELE A SZÁRÍTÁSI CIKLUS ALATT

- Nyomja meg az "Start/Pause" gombot a szárítási ciklus megszakításához vagy direkt módon nyissa ki a gép ajtaját.

A száritási idötartam és az anyagtipus jelzőfények villognak (3.2.3 ábra).

– Tegye be vagy vegye ki az adott ruhadarabo(ka)t, és csukja vissza az ajtót.

- Nyomja meg az "Start/Pause" gombot ▶ F a száritás újraindításához.

HÜTÉSI FÁZIS

Minden program néhány percig tartó hütési fázissal fejeződik be, hogy a ruhanemük fokozatosan hüljenek le.

Ne állítsa le a ruhaszáritót, mielőtt ez a ciklus befejeződik.

(lakosztály)

PROGRAM KÉSLELTETETT INDITÁSA (3.2.4 ábra) - Az indulási időt 3h-val, 6h-val vagy 9h-val késleltetheti a "Késleltetett inditás" gomb egymást követő megnyomásával. A "3h, 6h vagy 9h" megfelelő jelzőlámpa villog. A következő megnyomás törli a "Késleltetett Inditás" funkciót. Érvényesítse a választást az "Start/Pause" f gomb lenyomásával.

A késleltetett indításhoz tartozó jelzőlámpa folyamatosan világltani kezd. A késleltetett indításl fázis alatt a jelzőlámpa 9h-ról 6h-ra vagy 6h-ról 3h-ra áll át. Amint a késleltetett indítás időtartama véget ér, a program ténylegesen elindul.

A PROGRAMCIKLUS FOLYAMÁN

A tartály tele van a szárítási ciklus alatt. A gép leáll a program közben

A „Tartály tele* →, a szárítási időtartam és az anyagtipus jelzőfények villognak (3.2.7 ábra).

– Végezze el az összegyült víz tárolására szolgáló viztartály üritését (az ürites módját lásd a „RENDS-ZERES KARBANTARTÁS” c. fejezetben).

- Nyomja meg az "Start/Pause" gombot ID a program újraindításához.

FIGYELMEZTETÉS "KONDENZÁTOR TISZTÍTÁSA"

A „Kondenzátor” jelzülámpa idönként világít, hogy figyeímeztesse Önt arra, hogy a kondenzátort ki kell tisztítan.

Ez a jelzés a következő program indításakor eltűnik.

"GYÜRÖDÉS-MENTESÍTÉS" FUNKCIÓ

A "Gyűrődés-mentesítés" funkció 24 órán keresztül 10 percenként megmozgatja a textilt, egészen az ajtó kinyitásáig vagy a készulék leállításág. A szárítás befejezése után azonnal bekapcsol és

egakadályozza a ruhaneműk összetömörödését.

Kiválasztásához nyomja meg

"Gyürödésmentesítő" gombot ○ D (3.2.6 ábra).

A KÉSZÜLÉK LEÁLLÍTÁSA

A száritás végén a "STOP" jelzőlámpa kigyullad és jelzi, hogy a program befejeződött (3.2.5 ábra).

takozva villognak, emlékeztetve, hogy a szűrőt meg kell tisztitani, valamint az összegyült viz tárolására szolgáló tartályt ki kell üríteni minden szárítóprogram-ciklus után.

- Forgassa a Idötartam kiválasztó kapcsoló a A „Leállítás” állásba (1)

- Üritse ki a szárítógépet.

- Tisztítsa meg a szűrőt és ürtse ki az összegyült viz tárolására szolgáló viztartályt (a tisztítás módját lásd a „RENDSZERES KARBANTARTÁS” c. fejezetben).

MEGJEGYZÉS:

- A "Gyűrődés-mentesítés" program kiválasztása megmarad egyik programtól a másikig. A gomb egyszerű megnyomásával megszűntethető a funkció kiválasztása.

4 - RENDSZERES KARBANTARTÁS

4.1 - A SZÜRÖ TISZTÍTÁSA

A szürö a száritógép ajtönyilásának alsó részén található. A tisztításához a következőképpen járjon el:

– Vegye ki a szűrőt a helyéről lentről felfelé húzva (4.1.1 ábra)

– Nyissa ki a szüröt és tisztítsa meg a szüröt a vékony szösz-rétegtől (4.1.2 ábra).

– Tegye vissza a szüröt, erösen benyomva a helyére. Soha ne tlsztítsa a szüröt folyóvíz alatt (4.1.3 ábra).

Minden szárítási ciklus után meg kell tisztítani a szűrőt.

4.2 - A VIZTARTÁLY ÜRITÉSE

Nem található a felső vagy alsó készülék (modelltól függően). A száritás során a ruhaneműből kivont vizet gyűjti össze.

– Az üritéshez távolitsa el a tartályt a helyéről maga felé húzva azt (4.2.1 ábra).

A viztartályt minden száritási ciklus utan ki kell üríteni (4.2.2 ábra).

— Fagyveszély: fagyveszély esetén üritse ki a viz-tartályt. A szárítógép áthelyezése: üritse ki a viz-tartályt, amennyiben a készüléket át szeretné helyeznl.

4.3 - A KONDENZÁTOR TISZTÍTÁSA

A kondenzátort havonta kétszer ki kell tisztitani

— A kondenzátor tisztitása előtt húzza ki az elektromos vezetéket a konnektorból.

– Nyissa le a készülék elején található rácsot.

– Reteszelje ki a kondenzátort és húzza ki óvatosan (4.3.1 ábra)

– Távolitsa el a szöszöket a kondenzátorról. Kizárólag folyóvíz alatt tisztítsa meg (4.3.2 ábra).

- Miután megtisztitotta, bizonyosodjon meg arról, hogy egyik cső sem maradt „eldugulva” és hogy a bordák tiszták.

– Rövid ideig sú.

– Tegye vissza a helyére a kondenzátort, reteszelje vissza és pattintsa vissza a rácsot.

A reteszelési művelet közben, a kondenzátor visszahelyezésénél tartsa erösen azt a re illesztve.

4.4 - A KÉSZÜLÉK TISZTÍTÁSA

A vezérlöpanel, a forgódob ajtaja és a külső borítás tisztításához kizárólag nedves szivacsot / ruhadarabot és folyékony szappanos vizet használjon.

– Ügyeljen arra, hogy ne gyüljön össze túl sok hul-ladék / pehely a szárltógép körül.

– Az ajtó tömitését egy nedves szivacs segítségével tisztítsa meg. A szűrő helyét évente egyszer tisztítsa ki porszívóval.

— A szárítógép tisztításához tílos az alábbiak használata, surolópor, fémszálas vagy müanyag szivacs, alkoholtartalmú vegyszerek (alkohol, higító stb.) (4.4 ábra).

4.5 - A KONDENZVÍZ KÖZVETLEN ELVEZETÉSE (Tálca top modellek csak)

Ha nem szeretné az összegyült víz tárolására szolgáló viztartályt minden egyes használat után kiüriteni, akkor egy készlet (*) (kifolyócső + Terelő) áll rendelkezésére, mely a kondenzvíz közvetlen elvezetésére szolgál, ehhez:

– Emelje ki a csövet A nyomja be a gép belsejébe (4.5.1 ábra).

– Kattintsa a terelőlemezt a Bizivattyú fölé (4.5.1 ábra).

– Csatlakoztassa a készletben található csövet a gépen található csövégre (4.5.2 ábra).

A kifolyócső végét tetszölegesen rákötheti:

- egy szellőztetett szifonra (4.5.3 ábra).

- egy lefolyószifonra (4.5.4 ábra).

A szifonra történő rákötésnél le kell hogy vegye a szifon elzáróját. Illessze be ezután a gumi csővéget teljes mértékben. Amennyiben szükséges,

használjon ehhez egy szoritógyűrűt is (4.5.4 ábra). — (*) Ez a készlet a készülékhez tartozik (típustól függően).

— Terelő nyelv felhelyezését feltétlenül a kifolyócső rákötése előtt kell elvégezni, hogy ne ömöljön ki a víz, ha lejönne a cső.

4.6 - EGOCSERE (modelltöl függöen)

Az égő cseréjét (E14-15W/230V típus) önmaga is elvégezheti (1.1 ábra). Ehhez:

- Csavarja le a készülék belsejében balra található takarólemezt.

- Csavarja ki a kiégett égöt G és tegye be az újat. - Csavarja vissza a lemezt.

Belangrijk: Az égő cseréje előtt húzza ki az elektromos tápvezetéket. Az izzólámpa cseréjét HIDEG állapotban kell elvégezni.

5.A - SZÁRÍTÁSI IDŐ

Tájékoztatásképpen megadjuk néhány ruhanemű szárítási idejét, figyelembe véve, hogy ez függ mindig: – Az elémi kivánt eredménytől: száraz, nedves...

- A helyiség szobahőmérsékletétől (ezek az értékek 20 °C-os szobahőmérsékletnek felelnek meg). - A centrifugálás minőségétől.

Anyagtipus	Tõltet	A centrifugálás fordulatszáma	Szárítási idő
PAMUT - 🌐	5 kg	1200 fordulat/perc	60 - 80 perc
	3,5 kg	1200 fordulat/perc	50 - 60 perc
VEGYES - 🐎	5 kg	850 fordulat/perc	80 - 100 perc
	2,5 kg	850 fordulat/perc	50 - 60 perc
KÉNYES ANYAGOK - 🐎	3 kg	500 fordulat/perc	60 - 80 perc
	1,5 kg	500 fordulat/perc	40 - 50 perc

Kisebb fordulatszámon történő centrifugálásnál a száritási idő jelentősen megnőhet. (pl. 5 kg normal ruhanemű 500 fordulat/percen történő centrifugálásánál: 120 - 160 perc).

5.B - STANDARD PROGRAMOK

AJÁNLOTT PROGRAMOK AZ EN 61121 - 95/13/EGK IRÁNYELV SZERINTI VIZSGÁLATI ELJÁRÁSOKHOZ

Terhelés I	"Száraz pamut"	7 kg ....	válassza a	"Pamut" - 140 perc
Terhelés II	"Vasaló száraz pamut"	7 kg ....	válassza a	"Pamut" - 100 perc
Terhelés III	"Könnyen kezelhető textília"	3 kg ....	válassza a	"Kényes anyagok" - 60 perc

6 - ANOMÁLIA

A szárítógép működtetése közben üzemzavarok léphetnek fel. Ilyen esetekben ellenőrizze a következőket:

Hibajelenség: Ellenőrizze, hogy:
A szárítógep nem indul be:	- az elektromos vezeték csatlakoztatva van-e az aljzatba.- a készülék ajtaja jól be van-e csukva.- a kondenzátor megfelelően van-e reteszelve.- megnyomta-e a „Start” gombot (ha a készülék nincs leállítva).
A szárítási idő túl hosszú:	- a forgódobban lévő szűrőben nincs-e túl sok szösz.- a ruhanemük megfelelően lettek-e kicentrifugálva (minimum 500 fordulat / perc. de a legjobb száírtási idők 850 fordulat / perces centrifugálással érhetők elj).- a helyiség szobahőmérséklete nem túl meleg-e, különösen, ha egy kis helyiségről van szó: szükség esetén nyissa kl az ajtót vagy az ablakot.- nem dugült-e el a kondenzátor.- a levegő bemenetek és kimenetek elegendően szabadok-e ahhoz, hogy megfelelő legyen a keringés.- a kiválasztott szárítóprogram megfelel-e a forgódobba helyezett ruhanemüknek.
A ruhák túl nedvesek:	- a forgódobban lévő szűrőben nincs-e túl sok szösz.- a kiválasztott anyagtipus megfelelő vagy a kiválasztott idő elegendő.- nem dugült-e el a kondenzátor szöszökkel.
A ruhák túl szárazak, gyűrőttek:	- a beállított szárítási idő nem túl hosszú-e: inkább rővidebb szárítási időt állítson be, mint túl hosszút, így elkerülheti, hogy a ruha túl száraz és nehezen vasal-ható legyen.
A szárítás nem egyenletes:	- a ruhák anyagősszetételük alapján nem túl különbözőek-e (pl. lepedő és farmer együtt).- a ruhákat kihajlogattia-e, amikor a forgódobba helyezte.- nem tett-e túl sok ruhát a forgódobba.
A műszálas ruhanemük statikus elektromossággal töltődtek fel:	- nem túl szárazak-e a ruhák.- használt-e öblítő mosás közben. Az öblítő használatával nagymértékben lecsökkentheti a statikus elektro-mosság okozta problémákat.
A „tartály tele“ kijelző világít:	- az összegyült víz tárolására szolgáló tartály nincs-e tele: miután kiürítette, ügyeljen arra, hogy megfelelően, mélyen a helyére legyen visszaillesztve.
A „tartály tele“ kijelző akkor is világít, ha úres a forgódob:	- a víztartály helyesen illeszkedik-e: erősen nyomja be a helyére.- a kondenzátort helyesen reteszelte-e mindkét oldalon.

JAVÍTÁS

A készülék esetleges javitását kizárólag a márka hivatalos, minősített szakembere végezheti. Amikor telefonál a Vevőszolgálatra, hivatkozzon a készülék minden adatára (modell, tipus, sorozatszám). Ezek az információk a tipustáblán szerepelnek (1,1 ábra).

MEGJEGYZÉSEK

NL - NEDERLANDS 1 - INSTALLATIE
