HASZNÁLATI ÚTMUTATÓ SF800CB FAGOR

Légkivezetéses szárítógép

HU Fontos: A gép működésének megismerése érdekében, a beszerelés és használat előtt olvassa

el figyelmesen és őrizze meg a használati útmutatót. A készüléket kizárólag háztartási haszná-

latra szánták, és ruhák szárítására szolgál.

BIZTONSÁG ELHELYEZÉS

— Az elektromos hálózatnak meg kell felelnie az

adattáblán jelzett maximális teljesítménynek, vala-

mint biztosítani kell a hálózati csatlakozó megfelelő

— Az üzembehelyezés teljes ideje alatt tilos a szárí-

tógépet a hálózatra csatlakoztatni.

— Ha nem használja a készüléket, az elektromos

kábelt ajánlott leválasztani a hálózatról.

— Miután a készüléket üzembe helyezte, a dugas-

zoló aljzatnak (konnektor) mindig elérhetőnek kell

— Ha a tápkábel megsérül, a veszélyek elkerülése

érdekében bízza az elektromos munkálatokat

szakképzett villanyszerelőre.

— Ne helyezze a készüléket zárható ajtó, tolóajtó

vagy olyan ajtó mögé, melynek csuklóspántja a szá-

rítógéppel ellentétes oldalon található, mivel ezek

akadályozzák a készülék teljes nyitását.

KÖRNYEZET KÖRNYEZETVÉDELEM A készülék csomagolóanyagai újrahasznosíthatók.

A környezet védelme érdekében ezeket az

anyagokat az erre szolgáló

hulladékgyűjtőkbe helyezze. A szárítógép

számos újrahasznosítható anyagot tartal-

maz. A fenti logó jelzi, hogy a használt kés-

züléket nem szabad a háztartási hulladékba

helyezni. A készülék újrahasznosítása az elektroni-

kus és elektromos berendezések hulladékhasznosí-

tásáról szóló 2002/96/EK európai irányelv előírásai

A lakóhelyéhez legközelebbi, használt készülékek

átvételével foglalkozó gyűjtőhelyről tájékozódjon a

helyi önkormányzatnál vagy a forgalmazónál.

HU - MAGYAR GYERMEKEK BIZTONSÁGA

— Ne hagyja, hogy gyermekek játsszanak vele, vala-

mint tartsa távol a háziállatokat is.

— Minden csomagolóanyagot (pl. műanyag zacskó,

polisztirolhab - hungarocell stb.) gyermekektől távol

kell tartani, mivel veszélyforrást jelentenek számu-

kra: fulladásveszély.

— A készüléket 8 évnél fiatalabb gyermekek és testi,

érzékszervi vagy szellemi fogyatékkal élő, illetve

tapasztalat vagy ismeretek hiányában hozzá nem

értő személyek csak felügyelet mellett

használhatják, vagy azt követően, hogy megfelelő

utasításokat kaptak a készülék biztonságos hasz-

nálatára vonatkozóan, valamint a használattal járó

kockázatokat megértették.

Kérjük, a következő szabályokat betartja:

— Soha ne használjon a készülékben oldószereket.

— A folttisztítóval, oldószerrel vagy gyúlékony anyaggal kezelt ruhát ne helyezze be azonnal a készülékbe (tűz-

és robbanásveszély áll fenn).

— A szennyeződésekben lévő anyagokat (például olaj, aceton, alkohol, benzin, kerozin, folttisztító, terpentin,

viasz) a ruha készülékben történő szárítása előtt el kell távolítani.

— A ruhákat mindig a rajtuk lévő kezelési címkének megfelelően kezelje.

— Magas fordulatszámon centrifugálja ki a ruhákat,

így a ruhák visszamaradt nedvességtartalma alac-

sony lesz, ezzel is energiát takaríthat meg.

— Az ajánlott maximális súllyal töltse meg a dobot,

ezzel optimális energiafelhasználást érhet el.

— Minden szárítási program után tisztítsa meg a

— Havonta kétszer tisztítsa meg a kondenzátort.

— A cilus végén kapcsolja ki a készüléket.

1.5 - EGYMÁSRA HELYEZÉS Illesztő készlet áll rendelkezésére a viszonte-

ladónál. Ezzel a készlettel rögzítheti a

ruhaszárítót a mosógép fölé.

— Ellenőrizze a viszonteladónál, hogy az egymásra

helyezésre szolgáló készlet kompatibilis legyen a

— Biztonsági okokból a szerelést szakembernek kell

Ellenőrizze a ruhák címkéjét:

Az ajtó le- és felszerelése során az ajtó

legyen vízszintes helyzetben.

2.1 - KÉSZÍTSE ELŐ A RUHANEMŰKET

— Húzza fel a cipzárakat és kapcsolja be a ruha-

— Távolítsa el a lógó gombokat, gombostűket,

— Kösse meg az öveket, kötény megkötőket stb.

— Ürítse ki a zsebeket, Különösen öngyújtó és

T ANÁCS: — Ne tegyen a készülékbe folttal szennyezett ruhát,

ugyanis a szárítóban megszáradt foltok a legtöbbs-

zör nem távolíthatók el.

— Öblítőszer használata esetén tartsa be a gyártó

használati útmutatásait.

Gépben nem szárítható

1.1 - ÁLTALÁNOS BEMUTATÁSA

(1.1 ábra) VezérlõpanelVíztartály(magas vagy alacsonymodelltől függően) Szűrő

A B C Kondenzátor rácsTípustábla Állítható lábak lámpa (modelltől függően)

1.2 - A KÉSZÜLÉK ELHELYEZÉSE

— A beszereléskor hagyjon némi szabad helyet (min.

1 cm-t) a készülék körül, a levegőkeringés megkön-

— A készüléket nem ajánlott szőnyegre vagy

padlószőnyegre helyezni, mivel ezek zavarják a gép

aljának szellőzését.

— Ha a készüléket kisméretű, zárt helyiségben

helyezi el, szárításkor nyissa ki az ablakot vagy az

1.3 - V ÍZSZINTBE ÁLLÍTÁS (1.2 ábra)

A talaj egyenletességétől függően csavarja ki

vagy be az állítható lábakat úgy, hogy a kés-

zülék vízszintesen és szilárdan álljon.

1.4 - V ISSZAÁLLÁS — Ha a készüléket egy munkaasztal alá beépíti, meg

kell tartania az eredeti rétegelt lemez felső részt.

— Biztonsági okokból a berendezés semmi esetre

sem működtethető a felső rész nélkül.

1.6 - AZ AJTÓ NYITÁSIRÁNYÁNAK MEGVÁLTOZTA-

Ha kívánja, a következőképp módosíthatja az ajtó

— Az ajtó leemeléséhez vegye le az első panelről az

és pántokat rögzítő 4 csavart.

BA Soha ne szárítson a szárítógépben:

— Az olyan anyagokat tartalmazó termékek, mint a

gumi (például: fürdősapka, vízálló textília és

ruhanemű, bélések, párnák stb.).

— A műszálas textíliák (például Thermolactyl*)

— Olyan ruhaneműk, amelyeknek erősítése leválhat.

— Nagy terjedelmű ruhaneműket (paplanok, dunnák

— Ki nem centrifugázott ruhaneműket.

— Előzőleg vegytisztítóval, gyúlékony szerekkel

A JÁNLOTT TÖLTETMENNYISÉG: — A készülék maximális befogadóképessége 8 kg.

— Fordítsa meg és rögzítse a pántot.

— Húzza meg az és pánt csavarjait.

— Fordítsa meg a takaróelemmel rendelkező

— Fordítsa meg a zárnyelvet, majd rögzítse az

— Csavarozza be a zárat a zárnyelvvel ellentétes

— Fordítsa meg és rögzítse az pántot, de a csa-

varokat ne húzza meg teljesen.

— Helyezze vissza az ajtót az pántra.

A A D C F MEGJEGYZÉS:

— Áramkimaradás esetén a folyamatban lévő

program törlődik. Ebben az esetben újra kell

kezdeni minden programozási műveletet.42

3 - PROGRAMBEÁLLÍTÁS 3 - PROGRAMBEÁLLÍTÁS

A KÉSZÜLÉK LEÁLLÍTÁSA A program lejártakor kigyullad a „STOP” lámpa, és a

kijelzőn megjelenik a „0:00” érték

A „Szűrő” és a „Tartály tele” kijelzői vál-

takozva villognak, emlékeztetve, hogy a szűrőt meg

kell tisztítani, valamint az összegyűlt víz tárolására

szolgáló tartályt ki kell üríteni minden szárítópro-

— Forgassa a Időtartam kiválasztó kapcsoló a

„Leállítás” állásba .

— Ürítse ki a szárítógépet.

— Tisztítsa meg a szűrőt és ürítse ki az összegyűlt

víz tárolására szolgáló víztartályt (a tisztítás módját

lásd a „RENDSZERES KARBANTARTÁS” c. fejezet-

A PROGRAMCIKLUS FOLYAMÁN A tartály tele van a szárítási ciklus alatt. A gép leáll a

A „Tartály tele” , és az anyagtípus és/vagy

B A RUHADARAB BETÉTELE VAGY KIVÉTELE A SZÁRÍ- TÁSI CIKLUS ALATT — Nyomja meg az “Start/Pause” gombot a

szárítási ciklus megszakításához.

Az anyagtípus fényjelzése és a kijelző villog

— Tegye be vagy vegye ki az adott ruhadarabo(ka)t,

és csukja vissza az ajtót.

— Nyomja meg az “Start/Pause” gombot a

szárítás újraindításához.

P ROGRAMBEÁLLÍTÁS/FOLYAMATBAN LÉVŐ SZÁ- RÍTÁS MÓDOSÍTÁSA — Nyomja meg az “Start/Pause” gombot a

szárítás megszakításához.

Az anyagtípus fényjelzése és a kijelző villog

— Majd válasszon egy másik programot.

— Nyomja meg az “Start/Pause” gombot a

szárítás újraindításához.

“C SENGETÉS” OPCIÓ —

Nyomja meg a “Csengetés” gombot

szárítás befejeztével percenként 3 hangjelzés hal-

latszik 1 órán keresztül vagy az ajtó nyitásáig, illetve

a készülék leállításáig

HŰTÉSI FÁZIS Minden program néhány percig tartó hűtési fázissal

fejeződik be, hogy a ruhaneműk fokozatosan

Ne állítsa le a ruhaszárítót, mielőtt ez a

FIGYELMEZTETÉS “KONDENZÁTOR TISZTÍTÁSA”

A „Kondenzátor” jelzőlámpa időnként világít,

hogy figyelmeztesse Önt arra, hogy a kondenzátort

Ez a jelzés a következő program

indításakor eltűnik.

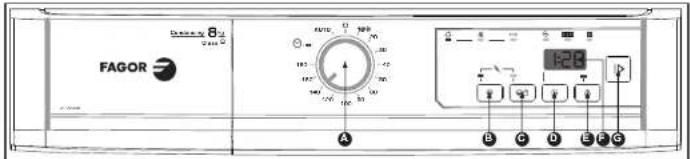

3.1 - A VEZÉRLŐTÁBLA BEMUTATÁSA IDŐZÍTETT SZÁRÍTÁSI PROGRAMOK

— A szárítási időtartam kiválasztásához forgassa az

Időtartam-kiválasztót a kívánt szárítási

— Válassza ki a textília típusát a textília kiválasztó

gomb és/vagy megnyomásával

A kijelzőn látható a hátralévő idő.

P ROGRAM KÉSLELTETETT INDÍTÁSA (3.2.2 ábra)

— Az Időtartam-kiválasztó elforgatásával

válasszon ki egy automatikus szárítási programot

vagy egy időzített szárítási programot.

— Válassza ki a textília típusát a textília kiválasztó

gomb és/vagy megnyomásával.

— Fordítsa el a “Késleltetett indítás” gombot

a program indításának késleltetéséhez,

amíg a kiválasztott késleltetési időt (óránkénti, maxi-

málisan 24 h 00) meg nem kapja.

— Érvényesítse a választást az “Start/Pause”

G D Az kijelzőn látható a program indításáig

hátralévő idő. Az utolsó órában percenként történik

A beállított idő leteltével a program elindul. A

kijelzőn látható a programból hátralévő idő, amely a

szárítási ciklus során folyamatosan frissül.

3.2 - SZÁRÍTÓPROGRAM BEÁLLÍTÁSA A szárítógép rendelkezik egy érzékelővel, amely automatikusan jelzi, ha a ruha elérte a kiválasztott szárazsági

— Az automatikus szárítási programok kiválasztásához forgassa az Időtartam-kiválasztót állásba.

— Ha tetszés szerinti időtartamot szeretne beállítani (például ha enyhén nedves ruhát szeretne a vasaláshoz,

kiegészítő szárításkor vagy néhány ruhadarab szárításakor), a szárítási időtartamokhoz használja az időzítő

A MOSÓGÉP BEINDÍTÁSA — Győződjön meg arról, hogy az elektromos vezeték csatlakoztatva van. A gép bekapcsolását csak akkor lehet

végrehajtani, ha az ajtaja rendesen le van zárva.

AUTO A Időtartam-kiválasztót

Textília kiválasztó Pamut

B A Textília kiválasztó Vegyes

Késleltetett indítás

jelzőfény, illetve a hátralévő idő villog

— Végezze el az összegyűlt víz tárolására szolgáló

víztartály ürítését (az ürítés módját lásd a „RENDS-

ZERES KARBANTARTÁS” c. fejezetben).

— Nyomja meg az “Start/Pause” gombot a

program újraindításához.

M EGJEGYZÉS: — A "Csengetés" program kiválasztása megmarad

egyik programtól a másikig. A gomb egyszerű

megnyomásával megszűntethető a funkció kiválasz-

— Forgassa az Időtartam-kiválasztót AUTO

állásba. Egy « - A - » jelzés (az Automata mód jele)

fog ezután megjelenni a kijelzőn

— Válassza ki a textília típusát a Textília kiválasztó

gomb és/vagy megnyomásával

PAMUT - : Textília kiválasztó gomb .

Háztartási ruhaneműk, törölközők, pamut felső- és

alsóruházat szárítására.

VEGYES - : Textília kiválasztó gomb .

Különböző összetételű ruhaneműk (pamut ruhada-

rabok + színtartó szintetikus ruhadarabok) vagy

kevert szálas ruhaneműk szárítására.

KÉNYES ANYAGOK - : Textília kiválasztó gomb

és . A hőmérsékletre különösen érzékeny

ruhaneműk (pl. műszálas ruhaneműk) szárítására.

A szárítási hőmérséklet beállítása a kiválasztott

anyagtípus szerint történik.

— Nyomja meg a “Start/Pause” gombot , a

Az « A » betű két oldalán lévő karakterek felváltva

Körülbelül 20 perccel a ciklus befejezése előtt a

kijelzőn megjelenik a hátralévő idő.

4 - RENDSZERES KARBANTARTÁS

4.1 - A SZŰRŐ TISZTÍTÁSA A szűrő a szárítógép ajtónyílásának alsó részén

található. A tisztításához a következőképpen járjon

— Vegye ki a szűrőt a helyéről lentről felfelé húzva

— Nyissa ki a szűrőt és tisztítsa meg a szűrőt a

vékony szösz-rétegtől

— Tegye vissza a szűrőt, erősen benyomva a helyére.

Soha ne tisztítsa a szűrőt folyóvíz alatt (4.1.3

Minden szárítási ciklus után meg kell tisztítani a

4.2 - A VÍZTARTÁLY ÜRÍTÉSE Nem található a felső vagy alsó készülék (modelltől

függően). A szárítás során a ruhaneműből kivont

— Az ürítéshez távolítsa el a tartályt a helyéről maga

A víztartályt minden szárítási ciklus után ki

kell üríteni (4.2.2 ábra).

— Fagyveszély: fagyveszély esetén ürítse ki a víz-

tartályt. A szárítógép áthelyezése: ürítse ki a víz-

tartályt, amennyiben a készüléket át szeretné

4.3 - A KONDENZÁTOR TISZTÍTÁSA A kondenzátort havonta kétszer ki kell tisztí-

— A kondenzátor tisztítása előtt húzza ki az elek-

tromos vezetéket a konnektorból.

— Nyissa le a készülék elején található rácsot.

— Reteszelje ki a kondenzátort és húzza ki óvatosan

— Távolítsa el a szöszöket a kondenzátorról.

Kizárólag folyóvíz alatt tisztítsa meg

— Miután megtisztította, bizonyosodjon meg arról,

hogy egyik cső sem maradt „eldugulva” és hogy a

— Tegye vissza a helyére a kondenzátort, reteszelje

vissza és pattintsa vissza a rácsot.

A reteszelési művelet közben, a kondenzá-

tor visszahelyezésénél tartsa erősen azt a

4.4 - A KÉSZÜLÉK TISZTÍTÁSA A vezérlőpanel, a forgódob ajtaja és a külső borítás

tisztításához kizárólag nedves szivacsot / ruhadara-

bot és folyékony szappanos vizet használjon.

— Ügyeljen arra, hogy ne gyűljön össze túl sok hul-

ladék / pehely a szárítógép körül.

— Az ajtó tömítését egy nedves szivacs segítségével

tisztítsa meg. A szűrő helyét évente egyszer tisz-

títsa ki porszívóval.

— A szárítógép tisztításához tilos az alábbiak hasz-

nálata , súrolópor, fémszálas vagy műanyag szi-

vacs, alkoholtartalmú vegyszerek (alkohol, hígító

4.5 - A KONDENZVÍZ KÖZVETLEN ELVEZETÉSE

(Tálca top modellek csak)

Ha nem szeretné az összegyűlt víz tárolására szol-

gáló víztartályt minden egyes használat után kiürí-

teni, akkor egy készlet (*) (kifolyócső + Terelő ) áll

rendelkezésére, mely a kondenzvíz közvetlen elve-

zetésére szolgál, ehhez:

— Emelje ki a csövet és nyomja be a gép belse-

— Kattintsa a terelõlemezt a szivattyú fölé

— Csatlakoztassa a készletben található csövet

a gépen található csővégre

A kifolyócső végét tetszőlegesen rákötheti:

- egy szellőztetett szifonra

- egy lefolyószifonra

A szifonra történő rákötésnél le kell hogy vegye a

szifon elzáróját. Illessze be ezután a gumi csővéget

teljes mértékben. Amennyiben szükséges,

használjon ehhez egy szorítógyűrűt is

— (*) Ez a készlet a készülékhez tartozik (típustól

— Terelő nyelv felhelyezését feltétlenül a

kifolyócső rákötése előtt kell elvégezni, hogy ne

ömöljön ki a víz, ha lejönne a cső.

Az égő cseréjét (E14-15W/230V típus) önmaga is

– Csavarja le a készülék belsejében balra található

– Csavarja ki a kiégett égőt és tegye be az újat

Csavarja vissza a lemezt

G D C B A Belangrijk: Az égő cseréje előtt húzza ki az

elektromos tápvezetéket. Az izzólámpa cse-

réjét HIDEG állapotban kell elvégezni.

válassza a “Pamut” - 160 perc

válassza a “Pamut” - 120 perc

Könnyen kezelhető textília

válassza a “Kényes anyagok” - 70 perc

Tájékoztatásképpen megadjuk néhány ruhanemű szárítási idejét, figyelembe véve, hogy ez függ mindig:

– Az elérni kívánt eredménytől: száraz, nedves...

– A helyiség szobahőmérsékletétől (ezek az értékek 20 °C-os szobahőmérsékletnek felelnek meg).

– A centrifugálás minőségétől.

Kisebb fordulatszámon történő centrifugálásnál a szárítási idő jelentősen megnőhet.

(pl. 5 kg normál ruhanemű 500 fordulat/percen történő centrifugálásánál: 120 - 160 perc).

6 - ANOMÁLIA A szárítógép működtetése közben üzemzavarok léphetnek fel. Ilyen esetekben ellenőrizze a következőket: MEGJEGYZÉSEK

Hibajelenség: Ellenőrizze, hogy:

A szárítógép nem indul be:

- az elektromos vezeték csatlakoztatva van-e az aljzatba.

- a készülék ajtaja jól be van-e csukva.

- a kondenzátor megfelelően van-e reteszelve.

- megnyomta-e a „Start” gombot (ha a készülék nincs

A szárítási idő túl hosszú:

- a forgódobban lévő szűrőben nincs-e túl sok szösz.

- a ruhaneműk megfelelően lettek-e kicentrifugálva

(minimum 500 fordulat / perc, de a legjobb szárítási

idők 850 fordulat / perces centrifugálással érhetők el).

- a helyiség szobahőmérséklete nem túl meleg-e,

különösen, ha egy kis helyiségről van szó: szükség

esetén nyissa ki az ajtót vagy az ablakot.

- nem dugult-e el a kondenzátor.

- a levegő bemenetek és kimenetek elegendően

szabadok-e ahhoz, hogy megfelelő legyen a keringés.

- a kiválasztott szárítóprogram megfelel-e a forgódobba

helyezett ruhaneműknek.

A ruhák túl nedvesek:

- a forgódobban lévő szűrőben nincs-e túl sok szösz.

- a kiválasztott anyagtípus megfelelő vagy a kiválasztott

- nem dugult-e el a kondenzátor szöszökkel.

A ruhák túl szárazak, gyűröttek:

- a beállított szárítási idő nem túl hosszú-e: inkább

rövidebb szárítási időt állítson be, mint túl hosszút, így

elkerülheti, hogy a ruha túl száraz és nehezen vasal-

A szárítás nem egyenletes:

- a ruhák anyagösszetételük alapján nem túl

különbözőek-e (pl. lepedő és farmer együtt).

- a ruhákat kihajtogatta-e, amikor a forgódobba

- nem tett-e túl sok ruhát a forgódobba.

A műszálas ruhaneműk statikus

elektromossággal töltődtek fel:

- nem túl szárazak-e a ruhák.

- használt-e öblítőt mosás közben. Az öblítő használa-

tával nagymértékben lecsökkentheti a statikus elektro-

mosság okozta problémákat.

A „tartály tele” kijelző világít:

- az összegyűlt víz tárolására szolgáló tartály nincs-e

tele: miután kiürítette, ügyeljen arra, hogy

megfelelően, mélyen a helyére legyen visszaillesztve.

A „tartály tele” kijelző akkor is

világít, ha üres a forgódob:

- a víztartály helyesen illeszkedik-e: erősen nyomja be a

- a kondenzátort helyesen reteszelte-e mindkét oldalon.

JAVÍTÁS A készülék esetleges javítását kizárólag a márka hivatalos, minősített szakembere végezheti. Amikor telefonála Vevőszolgálatra, hivatkozzon a készülék minden adatára (modell, típus, sorozatszám). Ezek az információk atípustáblán szerepelnek (1.1 ábra).

EREDETI ALKATRÉSZEK A javítás során kérje a szerelőtől, hogy kizárólag minősített, eredeti alkatrészeket használjon.48
