BEDIENUNGSANLEITUNG 1SF70CB FAGOR

Kondensationswäschetrockner

DE UMWELT UMWELTSCHUTZ Die Verpackungsmaterialien dieses Geräts sind

Leisten Sie einen Beitrag zum

Umweltschutz, indem Sie sie in den dazu

vorgesehenen kommunalen Containern

entsorgen. Ihr Wäschetrockner enthält

auch viele wiederverwertbare Materialien.

Er ist mit obigem Symbol gekennzeichnet, das Sie

darauf hinweist, dass Altgeräte nicht über den

Hausmüll entsorgt werden dürfen. Die Verwertung

und Entsorgung des Geräts muss daher gemäß der

EG-Richtlinie 2002/96/EG über Elektro- und

Elektronik-Altgeräte erfolgen.

Wenden Sie sich an Ihre Kommunalverwaltung oder

an Ihren Händler, um sich über die für Sie nächsten

Sammelstellen für Altgeräte zu informieren.

DE - DEUTSCH Wichtig:

Bitte beachten Sie folgende Richtlinien:

— Verwenden Sie keine Lösungsmittel in der Maschine.

— Keine Wäsche trocknen, die unmittelbar zuvor mit Fleckenentfernern, Lösungsmitteln oder entzündlichen

Produkten behandelt wurden (Brand- oder Explosionsgefahr).

— In der Verschmutzung enthaltene Stoffe wie Öl, Aceton, Alkohol, Benzin, Kerosin, Fleckenentferner, Terpentin

oder Wachs müssen vor dem Trocknen in Ihrem Gerät entfernt werden.

— Beachten Sie die Pflegehinweise auf den Kleiderstücken.

WIRTSCHAFTLICHES TROCKNEN

— Schleudern Sie die Wäsche mit hoher

Schleuderdrehzahl; die Restfeuchte und der

Energieverbrauch fallen niedrig aus.

— Beladen Sie Ihre Maschine möglichst voll, um die

Energie optimal zu nutzen. Befolgen Sie hierzu die

Mengenangaben aus diesem Benutzerbuch.

— Reinigen Sie den Filter nach jedem

— Kondensator zweimal pro Monat reinigen.

— Nehmen Sie Ihr Gerät vom Netz, sobald der

1.5 - STAPELMONTAGE Ein Adapterset ist bei Ihrem Händler erhält-

lich. Mit diesem Set können Sie Ihren

Wäschetrockner auf der Deckplatte Ihrer

Waschmaschine befestigen.

— Überprüfen dass der Adapter mit Ihrer

Waschmaschine kompatibel ist.

— Die Montage von qualifiziertem Fachpersonal vor-

Prüfen Sie das Etikett Ihrer Textilien:

— Drehen Sie das Scharnier um und befestigen

— Stecken Sie die T ür auf das Scharnier .

AA AA Während des Aus- und erneuten Einbaus der

Tür muss sich diese ständig in einer horizon-

talen Position befinden.

2.1 - VORBEREITUNG DER WÄSCHE

— Schließen Sie Reißverschlüsse und

— Entfernen Sie lose Knöpfe, Nadeln und

— Knoten Sie Gürtel, Schürzenbänder usw. fest.

— Entleeren Sie die Taschen, insbesondere

Feuerzeuge und Streichhölzer.

2.2 - TROMMEL BEFÜLLEN

— Drücken Sie die Tür, um sie zu öffnen

— Kontrollieren Sie, dass der Filter in seinem Fach

— Legen Sie die Wäschestücke Wäsche in die

Trommel, ohne sie zu falten und zusammenzu-

— Schließen Sie die Tür.

— Legen Sie keine fleckige Wäsche in das Gerät; im

Wäschetrockner getrocknete Flecken lassen sich

gewöhnlich nicht mehr entfernen.

— Wenn Weichmacher verwendet werden, sind die

Herstellerempfehlungen einzuhalten.

Nicht Trommeltrocknung

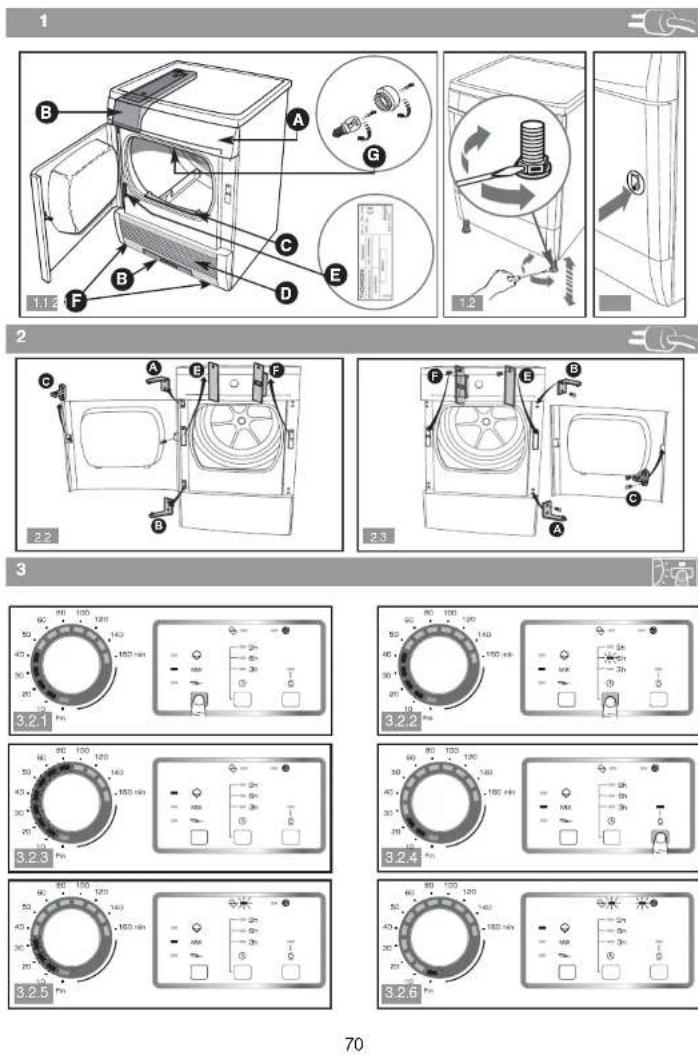

1.1 - ALLGEMEINE PRÄSENTATION

(Abb. 1.1) Bedienfeld Wasserauffangbehälter Oben oder unten(je nach Modell) Filter

Leuchte (je nach Modell)

1.2 - TROCKNERUMGEBUNG

— Lassen Sie bei der Aufstellung einen

Zwischenraum um das Gerät, damit die Luft besser

zirkulieren kann (mind. 1 cm).

— Wir raten davon ab, das Gerät auf einem Teppich

oder Teppichboden aufzustellen, damit die

Luftzirkulation unter dem Gerät nicht beeinträchtigt

— Wird Ihr Gerät in einem kleinen, geschlossenen

Raum aufgestellt, öffnen Sie beim Trocknen die Tür

1.3 - WAAGERECHTSTELLUNG

Schrauben Sie je nach der

Bodenbeschaffenheit einen oder mehrere

der verstellbaren Füße ein oder aus, damit das

Gerät gerade und fest steht.

— Wenn Sie das Gerät unter eine Arbeitsplatte

schieben, müssen Sie die ursprüngliche

Schichtplatte beibehalten.

— Aus Sicherheitsgründen darf das Gerät auf kei-

nen Fall ohne Deckplatte betrieben werden.

1.6 - ÄNDERUNG DER ÖFFNUNGSRICHTUNG

Wenn Sie möchten, können Sie die Öffnungsrich-

tung der Tür wie folgt ändern:

— Entfernen Sie die 4 Befestigungsschrauben von

den Scharnieren und der Frontseite.

— Artikel, die Material wie Gummi enthalten (z. B.:

Duschhaube und wasserdichte Kleidung, Futter,

— Chlorfasern (z.B. Thermolactyl*) *eingetrageneMarke, — Wäsche mit eingearbeiteten Stützen, die sich

— Voluminöse Artikel (Federbetten, Daunenbetten

— Nicht geschleuderte Wäsche.

— Mit entzündbaren Chemikalien gereinigte

— Das maximale Fassungsvermögen des Gerätes

liegt bei 7 kg oder 8 kg (entsprechend Modell).

— Drehen Sie das Scharnier um und befestigen

— Tauschen Sie den Riegel gegen die

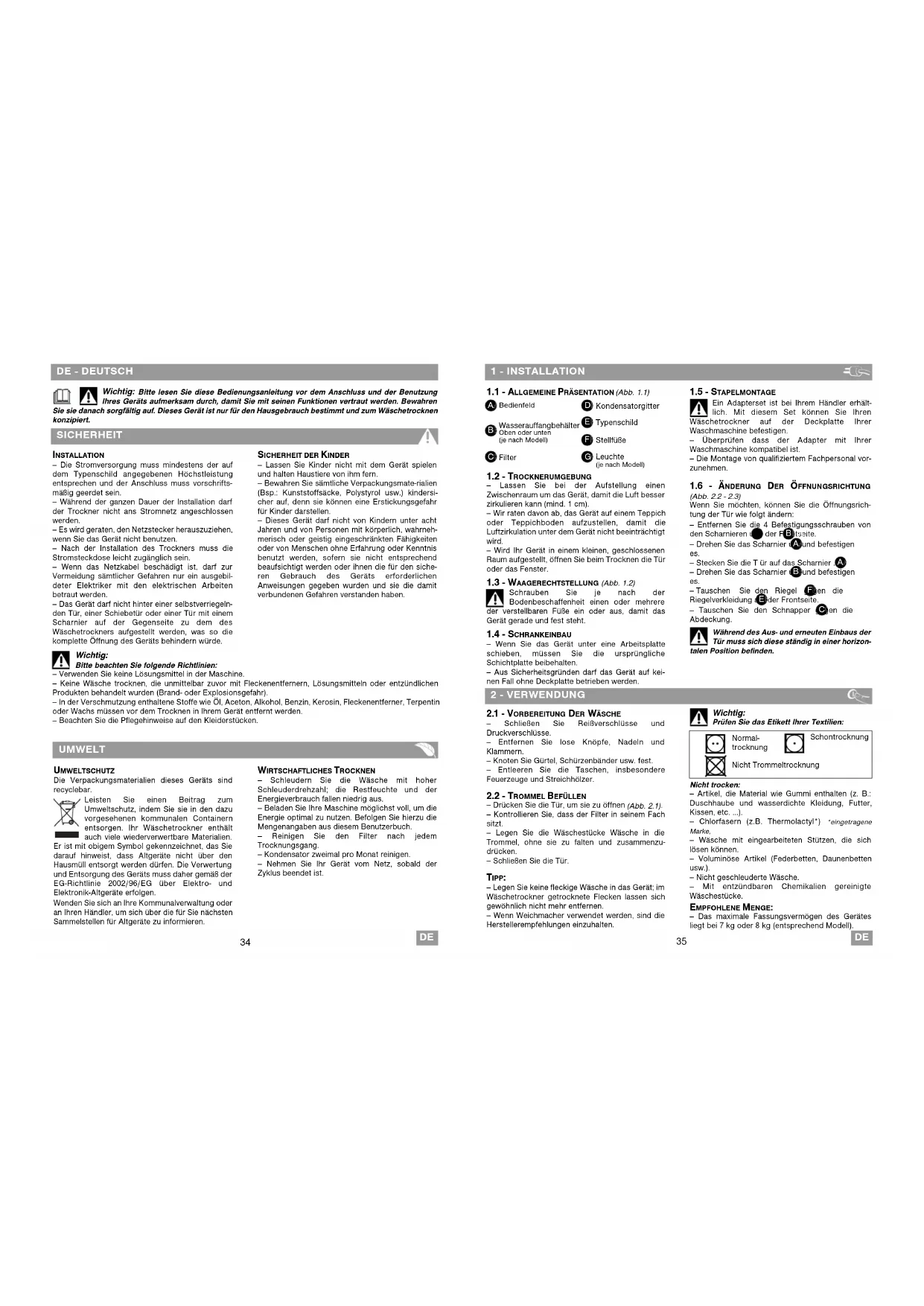

Bitte lesen Sie diese Bedienungsanleitung vor dem Anschluss und der Benutzung

Ihres Geräts aufmerksam durch, damit Sie mit seinen Funktionen vertraut werden. Bewahren

Sie sie danach sorgfältig auf. Dieses Gerät ist nur für den Hausgebrauch bestimmt und zum Wäschetrocknen

SICHERHEIT INSTALLATION

— Die Stromversorgung muss mindestens der auf

dem Typenschild angegebenen Höchstleistung

entsprechen und der Anschluss muss vorschrifts-

— Während der ganzen Dauer der Installation darf

der Trockner nicht ans Stromnetz angeschlossen

— Es wird geraten, den Netzstecker herauszuziehen,

wenn Sie das Gerät nicht benutzen.

— Nach der Installation des Trockners muss die

Stromsteckdose leicht zugänglich sein.

— Wenn das Netzkabel beschädigt ist, darf zur

Vermeidung sämtlicher Gefahren nur ein ausgebil-

deter Elektriker mit den elektrischen Arbeiten

— Das Gerät darf nicht hinter einer selbstverriegeln-

den Tür, einer Schiebetür oder einer Tür mit einem

Scharnier auf der Gegenseite zu dem des

Wäschetrockners aufgestellt werden, was so die

komplette Öffnung des Geräts behindern würde.

SICHERHEIT DER KINDER

— Lassen Sie Kinder nicht mit dem Gerät spielen

und halten Haustiere von ihm fern.

— Bewahren Sie sämtliche Verpackungsmate-rialien

(Bsp.: Kunststoffsäcke, Polystyrol usw.) kindersi-

cher auf, denn sie können eine Erstickungsgefahr

für Kinder darstellen.

— Dieses Gerät darf nicht von Kindern unter acht

Jahren und von Personen mit körperlich, wahrneh-

merisch oder geistig eingeschränkten Fähigkeiten

oder von Menschen ohne Erfahrung oder Kenntnis

benutzt werden, sofern sie nicht entsprechend

beaufsichtigt werden oder ihnen die für den siche-

ren Gebrauch des Geräts erforderlichen

Anweisungen gegeben wurden und sie die damit

verbundenen Gefahren verstanden haben.

Riegelverkleidung auf der Frontseite.

— Tauschen Sie den Schnapper gegen die

3 - PROGRAMMIERUNG 3 - PROGRAMMIERUNG

MELDUNG “BEHÄLTER VOLL” WÄHREND DES ZYKLUS Ist Ihre Wanne vor Abschluss der Trocknung voll,

Die Anzeigelampe “Behälter Voll” blinkt

— Entleeren Sie den Wasserauffangbehälter (siehe

dazu den Abschnitt “LAUFENDE INSTANDHAL-

Drücken Sie die Taste “Start/Pause” zum

Neustarten des Programms.

PROGRAMMENDE UND ABSCHALTUNG DES GERÄTS Nach Abschluss der Trocknung leuchtet die

Anzeigelampe „Fin“, um Ihnen anzuzeigen, dass das

Programm beendet ist

Blinken die Kontrollleuchten “Filter” und

EE FUNKTION MEMO ACTIV Ihr Wäschetrockner speichert die am häufigsten

verwendeten Programme.

Nach einigen Trocknungszyklen entspricht die bei

Inbetriebnahme des Geräts angezeigte Textilwahl

dem am häufigsten verwendeten Wäschetyp.

Außerdem wird für jeden Wäschetyp die Dauer des

letzten Zyklus gespeichert

ANTI-KNITTER-OPTION Bei der

Anti-Knitter-Option“ wird die Wäsche 24

Stunden lang alle 10 Minuten umgewälzt, bis die

Tür geöffnet oder das Gerät abgeschaltet wird.

Nach dem Trocknen verhindert diese Option, dass

die Wäsche zusammengedrückt wird.

— Die Funktion wird über die Taste "Anti-Knitter“

eingeschaltet. Wenn die Anzeige leuchtet,

ist die Option aktiviert

ABKÜHLPHASE Am Ende jedes Programms wird die Wäsche einige

Minuten lang nach und nach in einer Abkühlphase

Den Wäschetrockner erst nach Beendigung

des Zyklus abschalten.

— Die “Anti-Knitter” option bleibt von einem

Programm zum nächsten gewählt. Durch einmali-

ges Drücken der entsprechenden Taste schalten

Sie diese Funktion wieder ab.

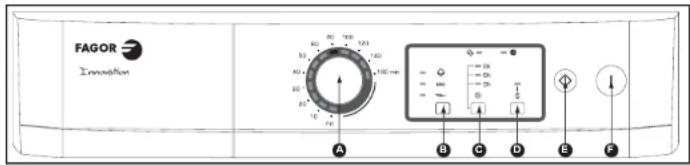

3.1 - BEDIENFELD VERZÖGERTER PROGRAMMSTART

— Sie können die Startzeit um 3, 6 oder 9 Stunden

zu verzögern, indem Sie mehrmals hintereinander

die Taste „Verzögerter Start“ drücken. Die

Anzeigelampe für „3, 6 oder 9 Std.“ blinkt. Mit einem

letzten Druck auf die Taste brechen Sie die Funktion

„Verzögerter Start" ab

— Bestätigen Sie mit einem Druck auf die Taste

“Start/Pause” . Die Anzeigelampe für die

Startzeitverzögerung leuchtet dauerhaft.

Während der Zeit bis zum späteren Start geht die

Anzeigelampe von 9 auf 6 Uhr oder von 6 auf 3 Uhr.

Das Programm wird nach Ablauf der Phase

Verzögerter Programmstart gestartet.

HINZUFÜGEN ODER H ERAUSNEHMEN EINES WÄSCHESTÜCKS WÄHREND DES TROCKNUNGSGANGS

— Drücken Sie die Taste “Start/Pause” zum

Unterbrechen des Trocknungsgangs oder öffnen

Die Textilwahl-Leuchtanzeigen blinken

— Legen Sie das bzw. die Wäschestücke ein oder

nehmen sie heraus und schließen die Tür.

— Drücken Sie die Taste “Start/Pause” zum

Neustarten des Trocknungsgangs.

ÄNDERN EINER PROGRAMMIERUNG ODER TROCKNUNG IM BETRIEB

— Drücken Sie die Taste “Start/Pause” zum

Unterbrechen des Trocknungsgangs.

Die Textilwahl-Leuchtanzeigen blinken

— Wählen Sie ein anderes Programm.

— Drücken Sie die Taste “Start/Pause” zum

Neustarten des Trocknungsgangs.

3.2 - PROGRAMMIERUNG EINES TROCKNUNGSGANGS Zeitwahlschalter

— Kontrollieren Sie, dass das Netzkabel angeschlos-

sen ist, und die Tür gut geschlossen ist.

— Drücken Sie die Taste “On/Off” .

FF Die Leuchtanzeigen um den Zeitwahlschalter

— Wählen Ihr Textil durch Betätigen der

— BAUMWOLLE - : Für Ladungen aus

Hauswäsche, Schwammtüchern, Baumwoll-wäsche

— MISCHUNG - : Für Mischladungen aus unter-

schiedlichen Textilien (Wäschestücke aus

Baumwolle + strapazierfähigen Synthetik-fasern)

oder gemischte Fasern.

— DELIKAT - : Für besonders temperaturemp-

findliche Textilien (zum Beispiel Acrylfasern).

Die leuchtende Kontrollleuchte zeigt Ihre Wahl an

WAHL DER TROCKNUNGSDAUER Pro Textiltyp wird standardmäßig eine

Trocknungsdauer in Minuten angezeigt.

— Sie können diese Dauer durch Drehen des

Zeitwahlschalters anpassen

Anzeigelampen werden entsprechend der gewähl-

ten Dauer eingeschaltet.

(Zur Ermittlung der nach

Wäscheladung empfohlenen Trocknungsdauern

siehe Tabelle „Trockenzeit“ auf den Folgeseiten).

— Drücken Sie “Start/Pause” . Der

Trocknungszyklus startet.

Die Leuchtanzeigen um den Zeitwahlschalter

leuchten permanent und erlöschen nach und nach

mit fortschreitendem Programmablauf. Dadurch

wird die Restlaufzeit bis zum Zyklusende angege-

“Behälter Voll” abwechselnd, um darauf hinzu-

weisen, dass Sie nach jedem Trocknungsgang den

Filter reinigen und den Wasserauffang-

behälter entleeren müssen.

— Drücken Sie die Taste “On/Off” .

— Entleeren Sie den Trockner.

— Reinigen Sie den Filter und entleeren Sie den

Wasserauffangbehälter (siehe dazu den Abschnitt

“LAUFENDE INSTANDHALTUNG”).

— Nach einer Stromunterbrechung wird das akti-

vierte Programm aufgehoben. In diesem Fall müs-

sen Sie die Programmierung neu einstellen.

4 - LAUFENDE INSTANDHALTUNG

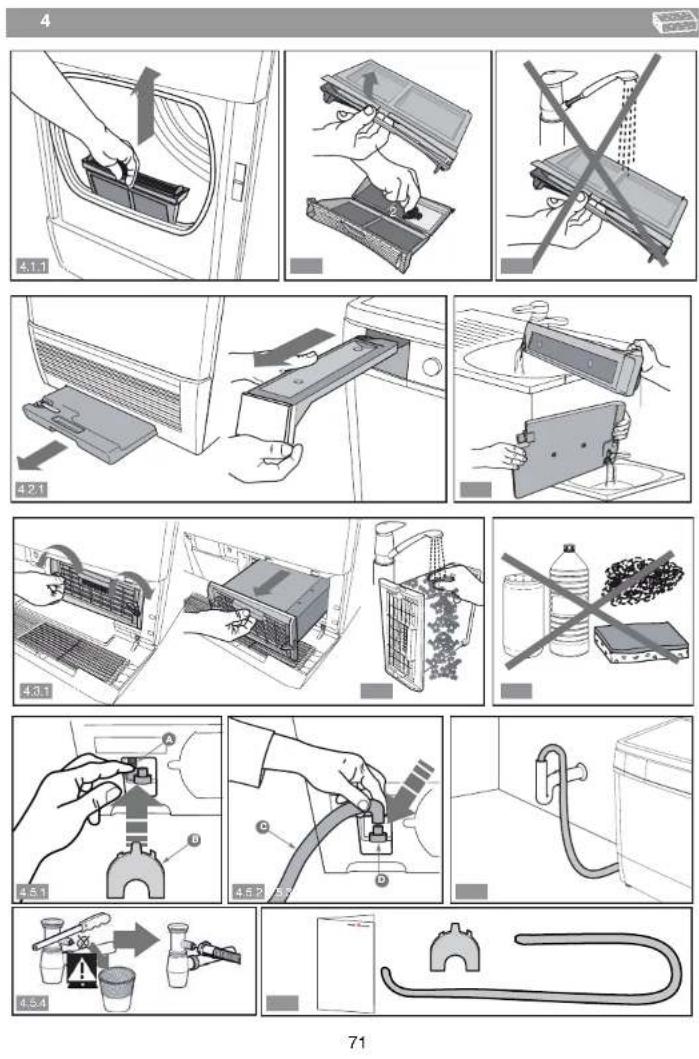

4.1 - FILTERREINIGUNG Der Filter befindet sich im unteren Öffnungsteil des

Zum Reinigen des Filters gehen Sie wie folgt vor:

— Ziehen Sie den Filter aus seinem Fach von unten

— Öffnen Sie den Filter und Entfernen Sie die dünne

Flusenschicht vom Filter

— Den Filter wieder in die Aufnahme setzen und bis

zum Anschlag nach unten drücken.

Der Filter sollte nach jedem Gang gereinigt

werden. Der Filter funktioniert nicht unter

Wasser reinigen (Abb. 4.1.3).

4.2 - ENTLEERUNG DES AUFFANGBEHÄLTERS Der Behälter wird an der Ober-oder Unterseite des

Geräts (je nach Modell) befindet. Dort wird das

Wasser, das beim Trocknen aus der Wäsche entzo-

gen wird, gesammelt.

— Zum Entleeren des Behälters ziehen Sie ihn aus

seinem Sitz zu sich heraus

Der Auffangbehälter muss nach jedem

Trocknungsgang entleert werden (Abb.

— Bei Frostgefahr und wenn Sie sich zu bewegen

oder kippen Sie das Gerät möchten, leeren Sie den

5.B - STANDARDISIERTE PROGRAMME EMPFOHLENE PROGRAMME FÜR TESTS GEMÄSS EN 61121 - RICHTLINIE 95/13/EWG

5.A - TROCKNUNGSZEITEN Ladung I ”Baumwolle trocken” 7 kg .... “Baumwolle” anwählen - 140 Minuten Ladung II ”Baumwolle bügeltrocken” 7 kg .... “Baumwolle” anwählen - 100 Minuten Ladung III ”Stoff pflegeleicht” 3 kg .... “Delikat” anwählen - 60 Minuten

Ladung I ”Baumwolle trocken” 8 kg .... “Baumwolle” anwählen - 160 Minuten Ladung II ”Baumwolle bügeltrocken” 8 kg .... “Baumwolle” anwählen - 120 Minuten Ladung III ”Stoff pflegeleicht” 4 kg .... “Delikat” anwählen - 70 Minuten

4 - LAUFENDE INSTANDHALTUNG

4.3 - REINIGUNG DES KONDENSATORS Der Kondensator muss zwei Mal im Monat

— Vor der Kondensatorreinigung ziehen Sie das

Netzkabel. Für die Reinigung:— Kippen Sie das Gitter auf der Vorderseite desTrockners . — Entriegeln Sie den Kondensator und Ziehen Sieihn vorsichtig heraus (Abb. 4.3.1). — Befreien Sie den Kondensator von Flusen.Reinigen Sie ihn nur unter fließendem Wasser (Abb.

4.3.2). Stellen Sie nach der Reinigung sicher, dass alleRohrleitungen ”frei” sind und die Rippen saubersind.— Reiben Sie ihn leicht.— Setzen Sie den Kondensator ein, verriegeln ihnund klippsen das Gitter ein. Beim Einbau des Kondensators halten Sie

ihn gegen seinen Sitz gedrückt, während Sie

4.4 - T ROCKNERREINIGUNGZum Reinigen des Bedienfelds, desTrommelzugangs, des Gehäuses verwenden Sieeinen Schwamm oder Lappen, den Sie ausschließ-lich mit Wasser und Flüssigseife befeuchten.— Achten Sie darauf, dass sich keine Flusenan-sammlung um den Wäschetrockner bildet . — Reinigen Sie die Türdichtung mit einem feuchtenLappen und Sie das Filterfach einmal jährlich miteinem Staubsauger .

— In allen Fällen nicht Scheuerpulver, Schwämme

und Metall-oder Kunststoff-Produkte, die Alkohol

oder Verdünner (Abb. 4.4).

4.5 - DIREKTE ABLEITUNG DES KONDENSWASSERS

(Tray Top-Modelle nur) Damit Sie den Auffangbehälter nicht bei jedemGebrauch entleeren müssen, steht Ihnen einBausatz (*) für den Direktablauf des Wassers ausdem Kondensator in die Kanalisation zur Verfügung(Schlauch + Umlenkrinne ). So schließen Sie ihn an:— Stecken den bestehenden Schlauch ab undschieben ihn in das Gerät (Abb. 4.5.1). — Umlenkrinne über der Pumpe mit Clips befes-tigen (Abb. 4.5.1). — Stecken Sie den Bausatz-Schlauch auf das

CC BB AA Anschlussstück des Geräts (Abb. 4.5.2). Der Abwasserschlauch kann wie folgt angeschlos-sen werden: - entweder an einen belüfteten Siphon (Abb. 4.5.3). - oder an einen Spülensiphon (Abb. 4.5.4). Bei Siphon-Anschluss müssen Sie den Stopfen vomGeruchsverschluss abziehen. Stecken Sie dasGummistück bis zum Ende ein. Bei Bedarf montie-ren Sie einen Klemmring (Abb. 4.5.4).

— (*) Dieser Bausatz wird mit dem Gerät ausgelie-

fert oder ist beim Kundendienst (je nach Modell).

— Umlenkrinne muss unbedingt vor dem

Anschluss des Abwasserschlauchs montiert wer-

4.6 - GLÜHBIRNENWECHSEL

(je nach Modell) Sie können die Glühbirne (Typ E14-15W/230V) wiefolgt selbst wechseln (Abb. 1.1)

: — Schrauben Sie die Abdeckung links im Gerät los.— Schrauben Sie die defekte Glühbirne los undeine neue ein.— Schrauben Sie die Abdeckung fest. Wichtig:

Ziehen Sie das Netzkabel aus der

Steckdose, bevor Sie Glühbirne wechseln.

Die Glühbirne bei KALTEM Gerät austauschen.

GG DD Die nachstehenden Trocknungszeiten gelten als Hinweis und hängen ab:— vom gewünschten Ergebnis: trocken, feucht usw.— von der Raumtemperatur (die Werte entsprechen einer Raumtemperatur von 20°C).— von der Schleudereffizienz.Bei niedrigeren Schleuderdrehzahlen fallen die Zeiten verhältnismäßig länger aus.(zum Beispiel: für 5 kg bei 500 U/Min. geschleuderte normale Wäsche: 120 bis 160 Minuten). Wäscje Ladung

8 kg 1200 Umdrehungen/Minuten 100 bis 120 Minuten

6 - STÖRUNG Bei Pannen beim Gebrauch des Trockners kontrollieren Sie folgende Punkte: Problem: Kontrollieren Sie, ob:

Der Trockner startet nicht:

- der Stecker angeschlossen ist.

- die Taste “Start” gedrückt ist.

- die Tür geschlossen ist.

- der Kondensator ist richtig verriegelt.

Die Trocknungszeiten sind zu lang:

- der Filter in der Trommel voller Flusen ist.

- die Wäscheladung ausreichend geschleudert ist (mind.

500 U/min., aber mit 850 U/min. werden kürzere

Trocknungszeiten erzielt).

- die Raumtemperatur nicht zu hoch ist, vor allem wenn

der Raum klein ist: Bei Bedarf öffnen Sie die Tür oder

- der Kondensator ist nicht verschmutzt.

- die Lufteintritts- und Luftaustrittsöffnungen sind frei

und stellen eine korrekte Luftzirkulation sicher.

- das angewählte Trocknungsprogramm der Stoffquali-

tät in der Trommel entspricht.

Die Wäsche ist zu feucht:

- der Filter in der Trommel voller Flusen ist.

- die Wahl der Textilart richtig ist, oder ob die gewählte

- der Kondensator ist nicht mit Flusen verstopft.

Die Wäsche ist zu trocken, verknittert:

- die angewählte Trocknungszeit nicht zu lang ist: Es ist

besser, eine zu kurze Trocknungszeit einzustellen als

eine zu lange; damit vermeiden Sie eine zu trockene

Wäsche, die sich nur schwer bügeln lässt.

Die Wäsche ist nicht gleichmäßig

- die Wäscheladung nicht aus zu unterschiedlichen

Textilen zusammengesetzt ist (Beispiel: Laken mit Blue

- die Wäsche „entfaltet“ in die Trommel gelegt wurde.

- die Trommel nicht überladen ist.

Die Wäschestücke aus Synthetik sind

elektrisch aufgeladen:

- die Wäsche nicht zu trocken ist.

- sie einen Weichspüler beim Waschen verwendet

haben: Weichspüler helfen zum Großteil bei Problemen

mit statischer Elektrizität ab.

Die Anzeigelampe “Behälter Voll”

- der Wasserauffangbehälter ist voll: Entleeren Sie ihn

und stecken ihn richtig in seinen Sitz ein.

Die Anzeigelampe “Behälter Voll” leuch-

tet, der Behälter ist aber leer:

- der Behälter richtig sitzt: Drücken Sie ihn bis nach

- der Kondensator von beiden Seiten richtig verriegelt

EINGRIFFE Eventuelle Eingriffe an Ihrem Wäschetrockner dürfen nur einem qualifizierten Fachmann, der von der Markezugelassen ist, anvertraut werden. Bei Ihrem Anruf beim Kundendienst geben Sie bitte sämtliche Daten IhresGeräts vollständig an (Modell, Typ, Seriennummer). Diese Daten stehen auf dem Typenschild (Abb. 1.1).

ORIGINALTEILE Bei einem Wartungseingriff sollten Sie den ausschließlichen Gebrauch von zertifizierten Originalersatzteilen verlangen. NOTEN
