Produkttyp	Wäschetrockner
Marke	Fagor
Modell	SFE-910CE
Bauart	Freistehend
Abmessungen (H x B x T)	84,5 cm x 59,5 cm x 58,5 cm
Gewicht	ca. 37 kg
Fassungsvermögen	9 kg
Energieeffizienzklasse	B
Programme	Baumwolle, Pflegeleicht, Feinwäsche, Mix, Express, Eco
Trockentechnologie	Kondensationstrockner
Art der Steuerung	Elektronisch mit LED-Display
Kindersicherung	Ja
Filterreinigung	Hinweisanzeige bei Filterverstopfung
Kondensatbehälter	Entnehmbar mit Füllstandsanzeige
Startzeitvorwahl	Bis zu 24 Stunden
Trockenzeit	Abhängig vom Programm
Stromverbrauch (Jahresverbrauch)	ca. 500 kWh
Geräuschpegel	65 dB(A)
Zubehör im Lieferumfang	Fußdichtungen, Ablaufschlauch
Wartung	Flusenfilter regelmäßig reinigen
Reparatur	Modulares Design, Ersatzteile erhältlich

Häufig gestellte Fragen - SFE-910CE FAGOR

Wie reinige ich den Flusenfilter?

Öffnen Sie die Tür und ziehen Sie den Filter heraus. Entfernen Sie die Flusen unter fließendem Wasser oder mit einem Staubsauger. Trocknen Sie den Filter gründlich, bevor Sie ihn wieder einsetzen.

Was bedeutet die Fehlermeldung 'E01'?

Der Fehler 'E01' weist auf eine Störung des Temperatursensors hin. Überprüfen Sie die Luftzirkulation und reinigen Sie den Filter. Falls der Fehler bestehen bleibt, kontaktieren Sie den Kundendienst.

Kann ich den Trockner auf eine Waschmaschine stellen?

Ja, mit dem optionalen Verbindungsset können Sie den Trockner auf einer Waschmaschine platzieren. Stellen Sie sicher, dass die Geräte stabil stehen und die Aufstellfläche eben ist.

Wie entleere ich den Kondensatbehälter?

Ziehen Sie den Kondensatbehälter aus dem Gerät, entleeren Sie ihn in ein Waschbecken und setzen Sie ihn wieder ein. Der Behälter sollte nach jedem Trocknungsvorgang geleert werden.

Welche Programme gibt es und wofür?

Das Gerät bietet Programme wie Baumwolle (für stark verschmutzte Kleidung), Pflegeleicht (für empfindliche Textilien), Feinwäsche (für Seide), Eco (energiesparend) und Mix (gemischte Wäsche). Wählen Sie je nach Stoffart.

Der Trockner startet nicht - woran kann das liegen?

Prüfen Sie, ob die Tür richtig geschlossen ist, der Netzstecker eingesteckt ist und die Startzeitvorwahl nicht aktiviert ist. Falls das Problem weiter besteht, überprüfen Sie die Sicherung.

Wie wechsel ich die Türanschlagrichtung?

Die Türanschlagrichtung kann nicht geändert werden. Das Modell SFE-910CE ist nur mit Rechtsanschlag lieferbar.

Ist der Trockner für den Außenbereich geeignet?

Nein, das Gerät ist nur für den Innenbereich geeignet. Stellen Sie es in einem trockenen, gut belüfteten Raum auf.

Welche Ersatzteile sind erhältlich?

Ersatzteile wie Flusenfilter, Kondensatbehälter, Heizelement und Turmdichtung sind über den Kundendienst oder Fachhändler bestellbar.

Wie hoch ist der Stromverbrauch im Stand-by?

Der Stand-by-Verbrauch beträgt weniger als 0,5 Watt.

BEDIENUNGSANLEITUNG SFE-910CE FAGOR

1 / HINWEISE FÜR DEN BENUTZER

• Sicherheitsanweisungen 21
• Umweltschutz 22
  • Wirtschaftliches Trocknen ———— 22

2 / BESCHREIBUNG DES WÄSCHETROCKNERS

- Allgemeine Präsentation des Trockners 23

3 / INSTALLATION DES WÄSCHETROCKNERS

• Trocknerumgebung 24
  • Waagerechtstellung ____ 24
  • Schrankeinbau 25
• Stapelmontage 25
• Änderung der Öffnungsrichtung 25
  • Stromversorgung ———— 26
• Austausch des Stromkabels 26

4 / VORBEREITUNG DER WÄSCHE

• Überprüfen der Wäschestücke 27
  • Trommel Befüllen 27

5 / PROGRAMMIERUNG

• Präsentation der Bedienungsleiste 28
• Programmierung eines Trocknungsgangs ————28
• Optionen 30
• Alarme 31
• Trocknerprogramme 32
• Programm Für Vergleichende und Standardisierte Versuche —32

6 / LAUFENDE INSTANDHALTUNG

• Filterreinigung 33
• Entleerung des Auffangbehälters—33
• Direkte Ableitung des Kondenswassers ———— 34
• Reinigung des Kondensators 35
• Trocknerreinigung 35

7 / FEHLERSUCHE/STÖRUNGSBESEITIGUNG ———— 36

8 / KUNDENDIENST

• Eingriffe 37
• Glühbirnenwechsel 37

Wichtig:

Bitte lesen Sie vor der Inbetriebnahme des Gerätes diese Einbau- und Gebrauchsanleitung aufmerksam durch, damit Sie sich sehr rasch mit seinem Betrieb vertraut machen können.

• SICHERHEITSANWEISUNGEN

Wichtig:

Bewahren Sie dieses Benutzerhandbuch zusammen mit dem Gerät auf. Sollte das Gerät verkauft oder an eine andere Person abgetreten werden, stellen Sie sicher, dass Sie auch das Benutzerhandbuch weitergeben. Bitte nehmen Sie die nachfolgenden Ratschläge zur Kenntnis, bevor Sie Ihren Trockner installieren und in Gebrauch nehmen. Sie dienen Ihrer Sicherheit und der Sicherheit anderer.

• Installation

– Bei der Lieferung des Trockners packen Sie ihn sofort aus oder lassen ihn auspacken. Prüfen Sie, dass der Trockner keine Transportschäden aufweist. Eventuelle Vorbehalte müssen schriftlich auf dem Lieferschein, von dem Sie ein Exemplar behalten, vermerkt werden.

Schließen Sie einen beschädigten Trockner auf keinen Fall an. Ist das Gerät beschädigt, wenden Sie sich an Ihren Händler.

- Nehmen Sie vor dem Anschließen die Anweisungen aus dem Installationsführer zur Kenntnis.

- Während der ganzen Dauer der Installation darf der Trockner nicht ans Stromnetz angeschlossen werden.

– Die Daten für den elektrischen Anschluss stehen auf dem Typenschild des Geräts; die Angaben für den Netzstrom müssen dem Netzstrom Ihres Haushalts entsprechen.

– Nach der Installation des Trockners muss die Stromsteckdose leicht zugänglich sein.

- Versuchen Sie nicht, die Kenndaten des Geräts zu ändern, was eine Gefahr für Sie darstellen würde.

– Muss Ihre Strom- oder Wasseranlage geändert werden, sollten Sie die Arbeiten einem qualifizierten Elektriker bzw. Klempner anvertrauen.

- Der Trockner darf nicht hinter einer Tür mit Verriegelung, einer Schiebetür oder einer Tür, deren Scharnier auf der entgegengesetzten Seite des Trocknerscharniers liegt, installiert werden.

- Der Trockner ist für den normalen Hausgebrauch bestimmt. Er darf nicht für kaufmännische oder industrielle Zwecke oder einen anderen Zweck als den vorgesehenen verwendet werden.

• Sicherheit der Kinder

– Der Trockner darf nur von Erwachsenen in Gebrauch genommen werden. Lassen Sie Kinder nicht mit dem Gerät spielen und halten Haustiere von ihm fern.
– Halten Sie Kleinkinder vom Gerät während seines Betriebs fern.
– Nach dem Auspacken des Trockners räumen Sie das Verpackungsmaterial für Kinder unerreichbar weg.
– Bewahren Sie sämtliche Verpackungsmaterialien (Bsp.: Kunststoffsäcke, Polystyrol usw.) kindersicher auf, denn sie können eine Erstickungsgefahr für Kinder darstellen.
– Dieses Gerät darf weder von Personen (einschließlich Kindern) in Gebrauch genommen werden, deren körperliche, sensorische oder geistige Fähigkeiten beeinträchtigt sind, noch von Personen, die keine Erfahrung oder keine entsprechenden Kenntnisse besitzen, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt, die sie vorher im Gebrauch des Geräts unterweist.

• Gebrauch

Wichtig:

Der Trockner ist ausschließlich für den normalen Hausgebrauch, zum Trocknen von trocknergeeigneten Wäschestücken ausgelegt.

Wichtig:

Befolgen Sie unbedingt die nachstehenden Anweisungen. Wir übernehmen keine Haftung und keine Garantie für Sach- und Körperschäden, die auf eine Nichteinhaltung dieser Anweisungen zurückzuführen sind.

- Sollten Sie die Trommeltür während eines Trocknungsgangs öffnen müssen, achten Sie darauf, dass Sie die Trommel nicht direkt berühren, weil sie heiß ist.

DE

1 / HINWEISE FÜR DEN BENUTZER

- In Verschmutzungen enthaltene Stoffrückstände wie Öl, Aceton, Alkohol, Benzin, Kerosin, Fleckentferner, Terpentin, Wachs müssen vor dem Trocknen in der Maschine entfernt werden (beispielsweise in einem Waschgang mit entsprechend heißem Wasser und einer größeren Menge Waschmittel als üblich).

- Vorsichtsmaßnahmen für die Benutzung von Fleckentferner: Eine Vorbehandlung mit Lösungsmittel, Fleckentferner, Sprays wie Aceton, Alkohol, Benzin, Kerosin, Terpentin ist nicht zulässig, da diese Stoffe sehr leicht entzündlich sind. Um eine Explosion zu vermeiden, empfehlen wir außerdem, diese Produkte nicht in der Nähe Ihres Wäschetrockners und ganz allgemein nicht in schlecht belüfteten Räumen in der Nähe von Elektrogeräten zu benutzen.

– Nehmen Sie den Trockner gemäß der Anleitung in Gebrauch, um Schäden am Gerät und an der Wäsche zu vermeiden. Verwenden Sie keine Lösungsmittel im Trockner (Brand- und Explosionsgefahr).

– Befolgen Sie sorgfältig die Pflegehinweise auf den Etiketten Ihrer Wäschestücke.

- Bei Vorfällen, die Sie nicht allein anhand unserer Ratschläge (siehe Abschnitt "Fehlersuche/Störungsbeseitigung"), beheben können, rufen Sie einen qualifizierten Fachmann.

– Bevor Sie das gebrauchte Gerät entsorgen, machen Sie es gebrauchsunfähig: Ziehen Sie das Netzkabel aus der Steckdose und schneiden es ganz dicht am Gerät ab. Machen Sie die Türverriegelung gebrauchsunfähig.

– Zu Ihrer eigenen Sicherheit rufen Sie einen qualifizierten Fachmann, wenn Sie das Netzkabel des Geräts wechseln möchten.

– Bei Betriebsanomalien ziehen Sie den Stecker aus der Steckdose und rufen den Kundendienst an.

- UMWELTSCHUTZ

Die Verpackungsmaterialien dieses Geräts sind recyclebar. Entsorgen Sie sie in den von den Gemeinden eigens zur Verfügung gestellten Containern und tragen Sie auf diese Weise zu ihrem Recycling und zum Umweltschutz bei.

Ihr Gerät enthält zahlreiche recyclingfähige Materialien. Es wurde deshalb mit diesem Zeichen versehen, um Sie darauf hinzuweisen, dass diese Geräte in den Ländern der Europäischen Union nach ihrem Gebrauch nicht mit dem übrigen Hausmüll entsorgt werden dürfen. Das von Ihrem Hersteller in die Wege geleitete Recycling kann somit in Übereinstimmung mit der europäischen Richtlinie 2002/96/CE über Elektro- und Elektronik-

Altgeräte unter optimalen Bedingungen erfolgen. Ihre Gemeindebehörden oder Ihr Händler informieren Sie gerne über die zu Ihrem Wohnort am nächsten liegenden Sammelstellen.

Wir danken Ihnen für Ihren Beitrag zum Umweltschutz.

• WIRTSCHAFTLICHES TROCKNEN

- Schleudern Sie die Wäsche mit hoher Schleuderdrehzahl; die Restfeuchte und der Energieverbrauch fallen niedrig aus. Auch Synthetikwäsche muss vor dem Trocknen geschleudert werden.

– Beladen Sie Ihre Maschine möglichst voll, um die Energie optimal zu nutzen. Befolgen Sie hierzu die Mengenangaben aus diesem Benutzerbuch.

– Eine hohe Raumtemperatur und ein zu kleiner Raum führen zu längerer Trocknungszeit und höherem Energieverbrauch.

– Reinigen Sie den Filter nach jedem Trocknungsgang.

– Kondensator zweimal pro Monat reinigen.

– Nehmen Sie Ihr Gerät vom Netz, sobald der Zyklus beendet ist.

DE

2 / BESCHREIBUNG DES WÄSCHETROCKNERS

- ALLGEMEINE PRÄSENTATION DES TROCKNERS

A Bedienfeld
B Wasserauffangbehälter
© Kondensatorgitter

D Filter
E Typenschild (Kundendienstdaten)
F Stellfüße

DE

3 / INSTALLATION DES WÄSCHETROCKNERS

• TROCKNERUMGEBUNG

Tipp:

Der Wäschetrockner setzt Wärme frei. Wenn Sie ihn neben einem anderen Gerät oder neben einem Möbelstück aufstellen, empfehlen wir Ihnen, einen Freiraum für die Luftzirkulation zu lassen (Abb. 02).

Wichtig:

Wir raten Ihnen wärmstens ab:

- Das Gerät auf einem Fußboden mit Auslegware aufzustellen. Wenn nicht anders möglich, sorgen Sie dafür, dass die Luftzirkulation im unteren Teil nicht gestört wird.

- Den Trockner an einem Ort zu installieren, an dem er Wasserspritzern ausgesetzt werden könnte.

- Den Trockner in einem geschlossenen, kleinen Raum aufzustellen (in diesem Fall öffnen Sie die Tür oder das Fenster während des Trocknungsbetriebs).

- Den Trockner in einem unzureichend belüfteten Raum aufzustellen; die Temperatur im Raum muss während des Trocknungsbetriebs stets unter 30°C liegen.

• WAAGERECHTSTELLUNG

Wichtig:

Prüfen Sie mit einer Wasserwaage, dass der Trockner waagerecht steht:

Der Trockner ist mit 4 Stellfüßen ausgestattet (Abb. 03). So stellen Sie das Gerät waage-recht und standfest ein:

- Kippen Sie das Gerät leicht nach hinten.

– Je nach Bodenbeschaffenheit ziehen Sie einen oder mehrere Füße fest oder lösen sie mit einem Schraubendreher, um ihre Höhe zu verstellen (Abb. 03).

- Stellen Sie das Gerät auf seine Füße ab und überprüfen seine Standfestigkeit.

Wichtig: Wenn Sie das Gerät unter eine Arbeitsplatte schieben, müssen Sie die ursprüngliche Schichtplatte beibehalten. Aus Sicherheitsgründen darf das Gerät auf keinen Fall Deckplatte betrieben werden.

• STAPELMONTAGE

Ein Adapterset ist bei Ihrem Händler erhältlich. Mit diesem Set können Sie Ihren Wäschetrockner auf der Deckplatte Ihrer Waschmaschine befestigen.

Wichtig: Überprüfen Sie bei Ihrem Händler, dass der Adapter für die Wasch-/Trocken-Säule mit Ihrer Waschmaschine kompatibel ist. Aus Sicherheitsgründen ist die Montage qualifiziertem Fachpersonal vorzunehmen.

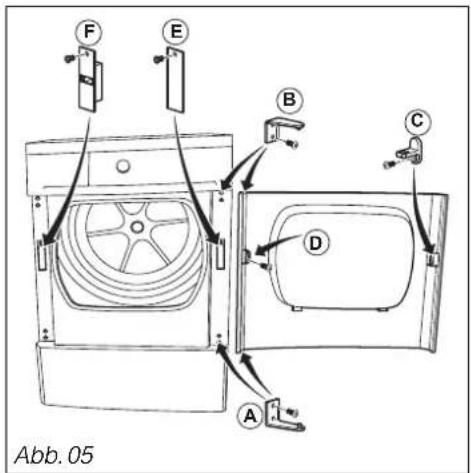

- ÄNDERUNG DER ÖFFNUNGSRICHTUNG

Wenn Sie möchten, können Sie die Öffnungsrichtung der Tür wie folgt ändern: (Abb. 04 bzw. 05)

– Die 4 Schrauben, mit denen die Scharniere sind befeßigt sind, aus der vorderen Platte entfernen, um die Tür abzunehmen.

– Die Verriegelung mit der Abdeckung auf der Frontseite umdrehen.

- Den Riegel C-drehen und an der Tür befestigen.

– Schraube digenüber dem Riegel festschrauben.

- Scharnier Andrehen und befestigen, ohne die Schrauben vollständig anzuziehen.

– Tür am Scharnier Au positionieren.

– Scharnier Bedrehen und befestigen.

– Schrauben des Scharniers: Aziehen.

Wichtig: Während des Aus- und erneuten Einbaus der Tür muss sich diese ständig in einer horizontalen Position befinden.

DE

3 / INSTALLATION DES WÄSCHETROCKNERS

• STROMVERSORGUNG

Gefahr:

Für die elektrische Installation des Trockners:

- Verwenden Sie keine Verlängerungen, Adapter, Mehrfachsteckdosen und Programmschaltwerke.

• Die Steckdose muss leicht zugänglich, aber für Kinder unerreichbar sein.
• Bei Zweifeln bezüglich der elektrischen Installation oder ihres Zustands wenden Sie sich an den zuständigen Installateur oder einen von der Marke zugelassenen qualifizierten Fachmann.
• Entfernen Sie niemals den Erdanschluss.

Die Elektroinstallation muss den geltenden Normen und den Vorschriften der Strombehörden des entsprechenden Landes entsprechen, insbesondere hinsichtlich des Erdanschlusses und der Aufstellung in einem Waschraum.

Für Vorfälle, die auf eine nicht fachmännisch ausgeführte elektrische Installation zurückzuführen sind, lehnen wir jede Haftung ab.

• AUSTAUSCH DES STROMKABELS

Wichtig:

Zu Ihrer eigenen Sicherheit darf das Stromkabel nur vom Kundendienst des Herstellers oder qualifiziertem Fachpersonal ausgetauscht werden.

Tipp:

Um die Daten des Trockners in der Zukunft schnell parat zu haben, empfehlen wir Ihnen, sie auf der Seite "Kundendienst und Verbraucherdienst" zu notieren (Diese Seite gibt auch an, wo Sie die Daten auf dem Trockner finden).

Das Gerät entspricht den europäischen Richtlinien 2006/95/EWG (Niederspannungsrichtlinie) und 2004/108/EWG (Elektromagnetische Verträglichkeit).

DE

4 / VORBEREITUNG DER WÄSCHE

- ÜBERPRÜFEN DER WÄSCHESTÜCKE

Tipp:

Wenn Sie – bevor Sie die Wäsche in den Trockner legen – feststellen, dass selbst gewaschene Wäschestücke Flecken aufweisen, trocknen Sie sie nicht, denn Flecken, die gebügelt oder im Wäschetrockner getrocknet wurden, können im allgemeinen nicht mehr entfernt werden.

Beachten Sie gegebenenfalls die Hinweise zur Behandlung hartnäckiger Flecken, die Sie in den meisten Benutzerhandbüchern für Waschmaschinen finden, und vor allem waschen Sie befleckte Wäschetücke nochmals.

- Bereiten Sie die Wäschestücke vor:

• Schließen Sie Reißverschlüsse und Druckverschlüsse.
• Entfernen Sie lose Knöpfe, Nadeln und Klammern.
• Knoten Sie Gürtel, Schürzenbänder usw. fest.
  – Entleeren Sie die Taschen.

- Wenn Weichmacher verwendet werden, sind die Herstellerempfehlungen einzuhalten.

• TROMMEL BEFÜLLEN

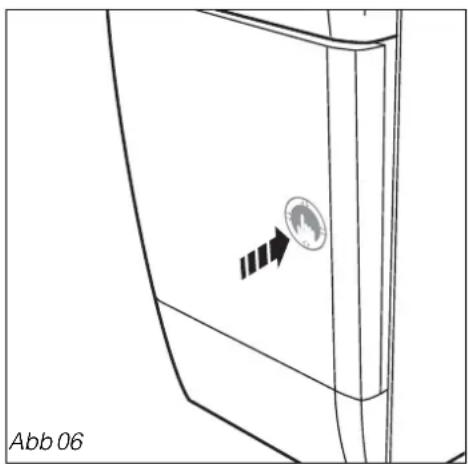

– Drücken Sie die Tür, um sie zu öffnen (Abb. 06).
- Kontrollieren Sie, dass der Filter in seinem Fach sitzt.
- Legen Sie die gewaschene und geschleuderte Wäsche in die Trommel, ohne sie zu falten und zusammenzudrücken.
– Schließen Sie die Tür.

• Empfohlene Menge:

• Das maximale Fassungsvermögen des Gerätes liegt bei 9 kg.
  – Überfüllen Sie die Trommel nicht, um die Knitterbildung zu begrenzen und die Trocknungszeit zu optimieren.

Wichtig:

Folgendes sollten Sie in keinem

Fall im Trockner trocknen :

• Artikel, die Material wie Gummi enthalten (z. B.: Duschhaube und wasserdichte Kleidung, Futter, Kissen, etc. ...).
• Chlorfasern (z. B. Thermolactyl*) *eingetragene Marke.
• Wäsche mit eingearbeiteten Stützen, die sich lösen können.

- Voluminöse Artikel (Federbetten, Daunenbetten usw.).

– Nicht geschleuderte Wäsche.

- Mit entzündbaren Chemikalien gereinigte Wäschestücke.

Wichtig:

Beachten Sie die Pflegehinweise

auf den Kleiderstücken

Normal- trocknung

Schon- trocknung

Keine Trommeltrocknung

- PRÄSENTATION DER BEDIENUNGSLEISTE

Verzögerter Start
Anzeige
G Start/Pause

• PROGRAMMIERUNG EINES TROCKNUNGSGANGS

Ihr Wäschetrockner ist mit einem Sensor ausgestattet, der automatisch entdeckt, wann Ihre Wäsche den gewählten Trockengrad erreicht hat.

- Trockner EIN:

- Kontrollieren Sie, dass das Netzkabel angeschlossen ist. Das Einschalten ist nur möglich, wenn die Tür gut geschlossen ist.

- Wählen Sie das gewünschte Programm (vgl. Tabelle "Trocknerprogramme" weiter unten) mit der Programmtaste Ate Taste dreht sich in beide Richtungen).

- Drücken Sie die Taste "Start/Pause" | > G Das Programm wird gestartet.

Die Anzeige Formiert über die noch verbleibende Zeit, wobei sich deren Genauigkeit während des Trockenvorgangs verfeinert.

Programmablauf:

Behälter Voll - Reinigung des Kondensators - Filterreinigung

Restzeit:

Bestimmen Sie das angemessene Programm entsprechend der Stoffqualität anhand der kammtabelle auf der nächsten Seite.

DE

5 / PROGRAMMIERUNG

• Verzögerter Programmstart:

- Wählen Sie das gewünschte Programm mit der Programmtaste.

- Drehen Sie die Taste "Verzögerter Start" ☑ um das Programm verspätet zu starten, Stunde um Stunde, bis zum Erhalt der gewünschten Verzögerung (max 24.00 Uhr).

- Bestätigen Sie mit einem Druck auf die Taste "Start/Pause" ▶ G.

Die Anzeige Formiert Sie über die bis zum Programmstart verbleibende Zeit. Die letzte Stunde läuft minutenweise rückwärts. Nach Ablauf der Verzögerung startet das Programm. Die Anzeige informiert Sie über die noch verbleibende Zeit, wobei sich deren Genauigkeit während des Trockenvorgangs verfeinert.

Restzeit bis zum Start des Trockenvorgangs:

- Hinzufügen oder Herausnehmen eines Wäschestücks während des Trocknungsgangs:

- Drücken Sie die Taste "Start/Pause" | G zum Unterbrechen des Trocknungsgangs oder öffnen direkt die Tür.

Die Anzeige blinkt.

- Legen Sie das bzw. die Wäschestücke ein oder nehmen sie heraus und schließen die Tür.

- Drücken Sie die Taste "Start/Pause" zum Neustarten des Trocknungsgangs.

Programm Stop:

- Ändern einer Programmierung oder Trocknung im Betrieb:

Wenn Sie sich im Programm geirrt haben, können Sie dies im Verlauf des Trocknungszyklus korrigieren.

- Drücken Sie die Taste "Start/Pause" | > G zum Unterbrechen des Trocknungsgangs.

Die Anzeige blinkt.

- Wählen Sie das gewünschte Programm. - Drücken Sie die Taste "Start/Pause" zum Neustarten des Trocknungsgangs.

Wichtig:

Nach einer Stromunterbrechung wird das aktivierte Programm aufgehoben. In diesem Fall müssen Sie die Programmierung neu einstellen. Die Dauer des Trockenvorgangs passt sich automatisch an den bereits erreichten Trockengrad an.

DE

5 / PROGRAMMIERUNG

- Abkühlphase:

Am Ende jedes Programms wird die Wäsche einige Minuten lang nach und nach in einer Abkühlphase abgekühlt.

Wichtig:

Den Wäschetrockner erst nach Beendigung des Zyklus abschalten.

- Trockner Aus:

Bei Programmende leuchtet die Kontrolllampe « STOP » auf und die Anzeige lautet „0:00“.

Kontrollleuchten "Filter" und "Behälter" bewchselnd, um darauf hinzuweisen, dass Sie nach jedem Trocknungsgang den Filter reinigen und den Wasserauffangbehälter entleeren müssen.

- Drehen Sie den Programmtaste A die Stellung „Halt“.

- Entleeren Sie den Wäschetrockner. - Reinigen Sie den Filter und entleeren Sie den Wasserauffangbehälter (siehe dazu den Abschnitt "LAUFENDE INSTANDHALTUNG").

Abkühlung:

Programmende:

• OPTIONEN

• „Akustiksignal“ Option:

- Drücken Sie die Taste "Akustiksignal" 📂. Nach dem Trockenvorgang ertönen eine Stunde lang drei Akustiksignale jede Minute, oder bis zur Türöffnung oder bis zum Anhalten des Geräts.

• „Anti-Knitter-Option“:

Bei der „Anti-Knitter-Option“ wird die Wäsche 24 Stunden lang alle 10 Minuten umgewälzt, bis die Tür geöffnet oder das Gerät abgeschaltet wird. Nach dem Trocknen verhindert diese Option, dass die Wäsche zusammengedrückt wird.

- Zum Wählen dieser Option die „Anti-Knitter“ fast Cletätigen.

"Akustiksignal" Option:

„Anti-Knitter-Option“:

Hinweis: Die Optionen „Akustiksignal“ und „Anti-Knitter“ bleiben von einem Programm zum anderen angewählt. Die Option lässt sich mit einem Druck auf die entsprechende auch während des Programmablaufs deaktivieren.

DE

5 / PROGRAMMIERUNG

- Option "Zeitschaltuhr":

Mithilfe dieser Option können Sie (aufgrund nicht einheitlicher Ladung) nicht ausreichend getrocknete Kleidungsstücke oder kleine Wäscheladungen im Schnelldurchgang trocknen.

- Wählen Sie mit dem Programmtaste das für Ihre Wäsche geeignete Programm aus.

- Betätigen Sie mehrmals die Taste „Zeitschaltuhr“ bis zu D Erhalt der

gewünschten Trockenzeit (diese Zeit wird zu jeweils 10 Minuten-Intervallen addiert).

Die Trockentemperatur ist auf die gewählte Textilienart abgestimmt.

- Trockenvorgang durch Betätigen der Taste "Start/Pause" start G.

Option Zeitschaltuhr:

- Während des Trocken Vorgangs:

Der Behälter füllt sich während des Trockenvorgangs, das Gerät schaltet sich während des Programmablaufs ab.

Die Kontrolllampe "Behälter Voll" sowie die Zeitanzeige blinkt weiter.

- Entleeren Sie den Wasserauffangbehälter (siehe dazu den Abschnitt "LAUFENDE INSTANDHALTUNG").

– Drücken Sie die Taste "Start/Pause" zum Neustarten des Programms.

Programm Stop:

- Reinigung des Kondensators:

Die Leuchtanzeige "Kondensator" blinkt regelmäßig, um Sie an die Reinigung des Kondensators zu erinnern (Vorgehensweise s. Kapitel "LAUFENDE INSTANDHALTUNG").

Hinweis:

Denken Sie daran, diese Operation so schnell machen, dieser Hinweis erlischt beim Anlaufen des nächsten Programms.

Reinigung des Kondensators:

Tipp:

Aus Sicherheitsgründen wird empfohlen, das Netzkabel zu ziehen, wenn der Trockner nicht gebraucht wird.

DE

5 / PROGRAMMIERUNG

• TROCKNERPROGRAMME

Programm Stoffqualität Trockengrad
	Beweld
Geweld	Geweld		Baumwolle Trocken
Geweld	Geweld		Baumwolle Trocken
Geweld	Geweld		Baumwolle Légèrement humide
Geweld	Geweld		Baumwolle Humide
Mangertrocken	Geweld
Geweld	Geweld
ALLE TEXTILIEN	Geweld
Schanktrocken	Geweld		Standardtextilien Trocken
Bürgeltrocken	Geweld		Standardtextilien Légèrement humide
Weitere Trocknungsprogramme
Hemden			Synthetik,bügelleicht
Moderne Fasern			Delikat, Synthetik Trocken
Delikat			Sehr delikat: Seide,Synthetikunterwäsche ...
Wäsche-Auffrischen/Lüften nach längerer Verstauung im Schrank
Lüften-Auffrischen			Bereits trockene Wollsachen
Wolle-Lüften			Sonstige Textilien 6 Minuten

weitere Trocknungsprogramme

Hemden [icon]	Synthetik, bügelleicht	Trocken
Moderne Fasern [icon]	Delikat, Synthetik Trocken
Delikat [icon]	Sehr delikat: Seide, Synthetikunterwäsche ...	Trocken
Wäsche-Auffrischen/Lüften nach längerer Verstauung im Schrank
Lüften-Auffrischen [icon]	Bereits trockene Wollsachen	15 Minuten
Wolle-Lüften [icon]	Sonstige Textilien 6 Minuten

• PROGRAMM FÜR VERGLEICHENDE UND STANDARDISIERTE VERSUCHE

EMPFOHLENE PROGAMME FÜR TESTS GEMÄSS EN 61121 - RICHTLINIE 95/13/EWG

Ladung I	"Baumwolle trocken" 9 kg ....	"Baumwolle" - Schranktrocken anwählen.
Ladung II	"Baumwolle bügeltrocken" 9 kg ....	"Baumwolle" - Bügeltrocken anwählen.
Ladung III	"Stoff pflegeleicht" 4 kg ....	"Moderne Fasern" anwählen.

DE

6 / LAUFENDE INSTANDHALTUNG

• FILTERREINIGUNG

Wichtig:

Der Filter sollte nach jedem Gang nigt werden.

Der Filter befindet sich im unteren Öffnungsteil des Trockners.

Zum Reinigen des Filters gehen Sie wie folgt vor:

– Ziehen Sie den Filter aus seinem Fach von unten nach oben heraus (Abb. 07).

- Öffnen Sie den Filter (Abb. 08).

- Entfernen Sie die dünne Flusenschicht vom Filter (Abb. 09).

Achten Sie darauf, dass sich keine Flusenansammlung um den Wäschetrockner bildet.

Wichtig:

Der Filter darf in keinem Fall unter flie- em Wasser gereinigt werden (Abb. 10).

- Drücken Sie den Filter bis nach hinten im Fach ein.

Der Auffangbehälter befindet sich im oberen Trocknerteil. Dort wird das Wasser, das beim Trocknen aus der Wäsche entzogen wird, gesammelt.

– Zum Entleeren des Behälters ziehen Sie ihn aus seinem Fach zu sich heraus (Abb. 11).

Wichtig:

Der Auffangbehälter muss nach jedem knungsgang entleert werden (Abb. 12).

Wichtig:

Frostgefahr: Entleeren Sie den

Wasserauffangbehälter, wenn Frostgefahr besteht.

Wichtig:

Verschieben des Trockners:Entleeren

Sie den Wasserauffangbehälter, wenn Sie den Trockner verschieben oder kippen möchten.

6 / LAUFENDE INSTANDHALTUNG

• DIREKTE ABLEITUNG DES KONDENSWASSERS

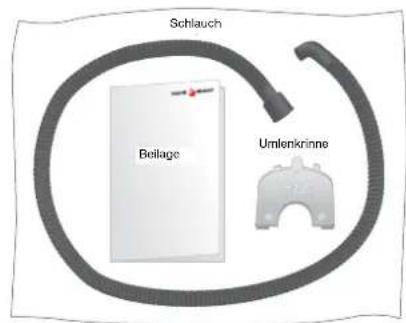

Damit Sie den Auffangbehälter nicht bei jedem Gebrauch entleeren müssen, steht Ihnen ein Bausatz (*) für den Direktablauf des Wassers aus dem Kondensator in die Kanalisation zur Verfügung (Schlauch + Umlenkrinne). So schließen Sie ihn an:

- Stecken den bestehenden Schlauch ab und schieben ihn in das Gerät (Abb. 13).

- Umlenkrinne über der Pumpe mit Clips befestigen (Abb. 14).

- Stecken Sie den Bausatz-Schlauch auf das Anschlussstück des Geräts (Abb. 15).

Der Abwasserschlauch kann wie folgt angeschlossen werden:

- Entweder an einen belüfteten Siphon (Abb. 16).

– Oder an einen Spülensiphon (Abb. 17).

Bei Siphon-Anschluss müssen Sie den Stopfen vom Geruchsverschluss abziehen. Stecken Sie das Gummistück bis zum Ende ein. Bei Bedarf montieren Sie einen Klemmring (Abb. 17).

Wichtig:

Umlenkrinne muss unbedingt vor dem Anschluss des Abwasserschlauchs montiert werden, um Spritzer bei Ausschwenken des Schlauchs zu vermeiden.

Hinweis:

(*) Dieser Bausatz wird mit dem Gerät ausgeliefert (modellabhängig).

6 / LAUFENDE INSTANDHALTUNG

• REINIGUNG DES KONDENSATORS

Wichtig:

Der Kondensator muss zwei Mal im nt gereinigt werden.

Wichtig:

Vor der Kondensatorreinigung ziehen as Netzkabel.

• Kippen Sie das Gitter auf der Vorderseite des Trockners.
• Entriegeln Sie den Kondensator (Abb. 18).
• Ziehen Sie ihn vorsichtig heraus(Abb. 19).
  – Befreien Sie den Kondensator von Flusen.
  – Reinigen Sie ihn nur unter fließendem Wasser (Abb.20).
• Stellen Sie nach der Reinigung sicher, dass alle Rohrleitungen "frei" sind und die Rippen sauber sind.
• Reiben Sie ihn leicht.
• Setzen Sie den Kondensator ein, verriegeln ihn und klippsen das Gitter ein.

Beim Einbau des Kondensators halten Sie ihn gegen seinen Sitz gedrückt, während Sie ihn egeln.

• TROCKNERREINIGUNG

Tipp:

Zum Reinigen des Bedienfelds, des

Trommelzugangs, des Gehäuses verwenden Sie einen Schwamm oder Lappen, den Sie ausschließlich mit Wasser und Flüssigseife befeuchten.

• Achten Sie darauf, dass sich keine Flusenan-sammlung um den Wäschetrockner bildet.
• Reinigen Sie die Türdichtung mit einem feuchten Lappen.
  – Reinigen Sie das Filterfach einmal jährlich mit einem Staubsauger.
  Verwenden Sie in keinem Fall (Abb. 21):
• Scheuerpulver
• Metall- und Kunststoffschwämme
• alkoholhaltige Mittel (Alkohol, Lösungsmittel usw.)

DE

7 / FEHLERSUCHE/STÖRUNGSBESEITIGUNG

Tipp:

Bei Pannen beim Gebrauch des Trockners kontrollieren Sie folgende Punkte:

Problem: Kontrollieren	Sie, ob:
Der Trockner startet nicht:	- der Stecker angeschlossen ist.- die Tür geschlossen ist.- der Kondensator ist richtig verriegelt.- « Start » Taste betätigt worden ist (falls sich das Gerät nicht im Pause-Modus befindet)
Die Trocknungszeiten sind zu lang:	- der Filter in der Trommel voller Flusen ist.- die Wäscheladung ausreichend geschleudert ist (mind. 500 U/min., aber mit 850 U/min. werden kürzere Trocknungszeiten erzielt).- die Raumtemperatur nicht zu hoch ist, vor allem wenn der Raum klein ist: Bei Bedarf öffnen Sie die Tür oder das Fenster.- der Kondensator ist nicht verschmutzt.- die Luftteintritts- und Luftaustrittsöffnungen sind frei und stellen eine korrekte Luftzirkulation sicher.- das angewählte Trocknungsprogramm der Stoffqualität in der Trommel entspricht.
Die Wäsche ist zu feucht:	- der Filter in der Trommel voller Flusen ist.- das richtige Trocknungsprogramm angewählt ist (zu niedrig): wechseln Sie zum höheren Programm oder erhöhen die Trocknungszeit.- der Kondensator ist nicht mit Flusen verstopft.
Die Wäsche ist zu trocken, verknittert:	- das angewählte Trocknungsprogramm der Stoffqualität in der Trommel entspricht.
Die Wäsche ist nicht gleichmäßig trocken:	- die Wäscheladung nicht aus zu unterschiedlichen Textilen zusammengesetzt ist (Beispiel: Laken mit Blue Jeans).- die Wäsche „entfaltet“ in die Trommel gelegt wurde.- die Trommel nicht überladen ist.
Die Wäschestücke aus Synthetik sind elektrisch aufgeladen:	- die Wäsche nicht zu trocken ist.- sie einen Weichspüler beim Waschen verwende haben: Weichspüler helfen zum Großteil bei Problemen mit statischer Elektrizität ab.
Die Anzeigelampe “Behälter Voll” leuchtet:	- der Wasserauffangbehälter ist voll: Entleeren Sie ihn und stecken ihn richtig in seinen Sitz ein.
Die Anzeigelampe “Behälter Voll” leuchtet, der Behälter ist aber leer:	- der Behälter richtig sitzt: Drücken Sie ihn bis nach hinten ein.- der Kondensator von beiden Seiten richtig verriegelt ist.

DE

8 / KUNDENDIENST

• EINGRIFFE

Eventuelle Eingriffe an Ihrem Wäschetrockner dürfen nur einem qualifizierten Fachmann, der von der Marke zugelassen ist, anvertraut werden. Bei Ihrem Anruf beim Kundendienst geben Sie bitte sämtliche Daten Ihres Geräts vollständig an (Modell, Typ, Seriennummer). Diese Daten stehen auf dem Typenschild (Abb 22).

ORIGINALTEILE

Bei einem Wartungseingriff sollten Sie den ausschließlichen Gebrauch von zertifizierten Originalersatzteilen verlangen.

• GLÜHBIRNENWECHSEL

Sie können die Glühbirne (Typ E14-15W/230V) wie folgt selbst wechseln (Abb. 23).

Wichtig:

Ziehen Sie das Netzkabel aus der Steckdose, bevor Sie Glühbirne wechseln.

• Schrauben Sie die Abdeckung links im Gerät los.
  – Schrauben Sie die defekte Glühbirne los und eine neue ein.
  – Schrauben Sie die Abdeckung fest.

Wichtig:

Die Glühbirne bei KALTEM Gerät aus- tauschen.
