BEDIENUNGSANLEITUNG SFE820CELX FAGOR

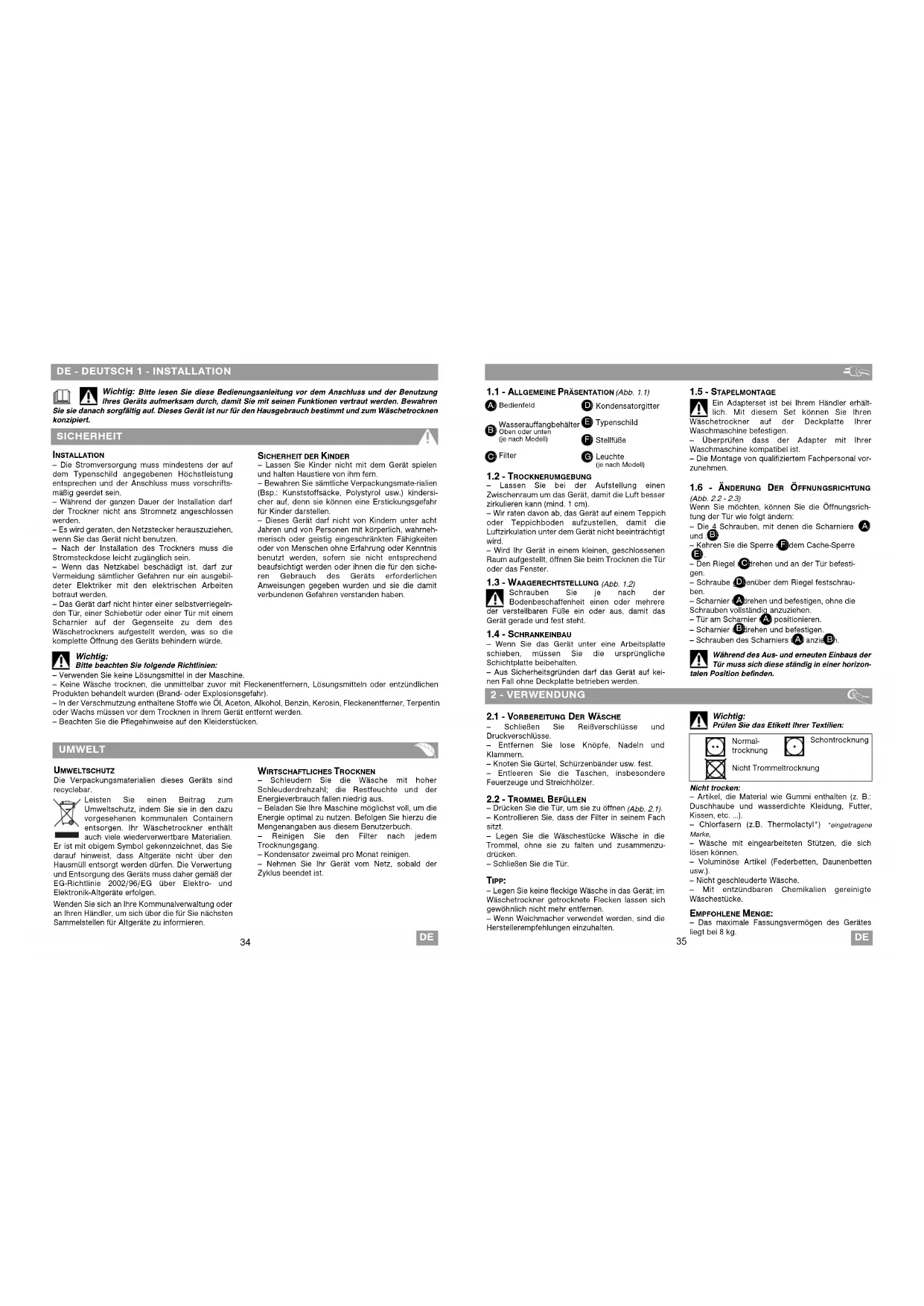

DE INSTALLATIONS- UND GEBRAUCHSANLEITUNG

Ein Adapterset ist bei Ihrem Händler erhält- lich. Mit diesem Set können Sie Ihren Wäschetrockner auf der Deckplatte Ihrer Waschmaschine befestigen. — Überprüfen dass der Adapter mit Ihrer Waschmaschine kompatibel ist. — Die Montage von qualifiziertem Fachpersonal vor- zunehmen. Wichtig: Prüfen Sie das Etikett Ihrer Textilien: — Kehren Sie die Sperre mit dem Cache-Sperre

Während des Aus- und erneuten Einbaus der Tür muss sich diese ständig in einer horizon- talen Position befinden.

2.1 - VORBEREITUNG DER WÄSCHE

— Schließen Sie Reißverschlüsse und Druckverschlüsse. — Entfernen Sie lose Knöpfe, Nadeln und Klammern. — Knoten Sie Gürtel, Schürzenbänder usw. fest. — Entleeren Sie die Taschen, insbesondere Feuerzeuge und Streichhölzer.

2.2 - TROMMEL BEFÜLLEN

— Drücken Sie die Tür, um sie zu öffnen (Abb. 2.1)

— Kontrollieren Sie, dass der Filter in seinem Fach sitzt. — Legen Sie die Wäschestücke Wäsche in die Trommel, ohne sie zu falten und zusammenzu- drücken. — Schließen Sie die Tür. TIPP: — Legen Sie keine fleckige Wäsche in das Gerät; im Wäschetrockner getrocknete Flecken lassen sich gewöhnlich nicht mehr entfernen. — Wenn Weichmacher verwendet werden, sind die Herstellerempfehlungen einzuhalten. Normal- trocknung Schontrocknung Nicht Trommeltrocknung

1.1 - ALLGEMEINE PRÄSENTATION

(Abb. 1.1) Bedienfeld Wasserauffangbehälter Oben oder unten(je nach Modell) Filter

Kondensatorgitter Typenschild Stellfüße Leuchte (je nach Modell)

1.6 - ÄNDERUNG DER ÖFFNUNGSRICHTUNG

(Abb. 2.2 - 2.3) Wenn Sie möchten, können Sie die Öffnungsrich- tung der Tür wie folgt ändern: — Die 4 Schrauben, mit denen die Scharniere und .

Nicht trocken: — Artikel, die Material wie Gummi enthalten (z. B.: Duschhaube und wasserdichte Kleidung, Futter, Kissen, etc. …). — Chlorfasern (z.B. Thermolactyl*) *eingetrageneMarke, — Wäsche mit eingearbeiteten Stützen, die sich lösen können. — Voluminöse Artikel (Federbetten, Daunenbetten usw.). — Nicht geschleuderte Wäsche. — Mit entzündbaren Chemikalien gereinigte Wäschestücke. EMPFOHLENE MENGE: — Das maximale Fassungsvermögen des Gerätes liegt bei 8 kg. — Den Riegel umdrehen und an der Tür befesti- gen. — Schraube gegenüber dem Riegel festschrau- ben. — Scharnier umdrehen und befestigen, ohne die Schrauben vollständig anzuziehen. — Tür am Scharnier neu positionieren.

— Schrauben des Scharniers und anziehen.

— Scharnier umdrehen und befestigen.

UMWELT UMWELTSCHUTZ Die Verpackungsmaterialien dieses Geräts sind recyclebar. Leisten Sie einen Beitrag zum Umweltschutz, indem Sie sie in den dazu vorgesehenen kommunalen Containern entsorgen. Ihr Wäschetrockner enthält auch viele wiederverwertbare Materialien. Er ist mit obigem Symbol gekennzeichnet, das Sie darauf hinweist, dass Altgeräte nicht über den Hausmüll entsorgt werden dürfen. Die Verwertung und Entsorgung des Geräts muss daher gemäß der EG-Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte erfolgen. Wenden Sie sich an Ihre Kommunalverwaltung oder an Ihren Händler, um sich über die für Sie nächsten Sammelstellen für Altgeräte zu informieren. Wichtig: Bitte beachten Sie folgende Richtlinien: — Verwenden Sie keine Lösungsmittel in der Maschine. — Keine Wäsche trocknen, die unmittelbar zuvor mit Fleckenentfernern, Lösungsmitteln oder entzündlichen Produkten behandelt wurden (Brand- oder Explosionsgefahr). — In der Verschmutzung enthaltene Stoffe wie Öl, Aceton, Alkohol, Benzin, Kerosin, Fleckenentferner, Terpentin oder Wachs müssen vor dem Trocknen in Ihrem Gerät entfernt werden. — Beachten Sie die Pflegehinweise auf den Kleiderstücken. WIRTSCHAFTLICHES TROCKNEN — Schleudern Sie die Wäsche mit hoher Schleuderdrehzahl; die Restfeuchte und der Energieverbrauch fallen niedrig aus. — Beladen Sie Ihre Maschine möglichst voll, um die Energie optimal zu nutzen. Befolgen Sie hierzu die Mengenangaben aus diesem Benutzerbuch. — Reinigen Sie den Filter nach jedem Trocknungsgang. — Kondensator zweimal pro Monat reinigen. — Nehmen Sie Ihr Gerät vom Netz, sobald der Zyklus beendet ist. Wichtig: Bitte lesen Sie diese Bedienungsanleitung vor dem Anschluss und der Benutzung Ihres Geräts aufmerksam durch, damit Sie mit seinen Funktionen vertraut werden. Bewahren Sie sie danach sorgfältig auf. Dieses Gerät ist nur für den Hausgebrauch bestimmt und zum Wäschetrocknen konzipiert. SICHERHEIT INSTALLATION — Die Stromversorgung muss mindestens der auf dem Typenschild angegebenen Höchstleistung entsprechen und der Anschluss muss vorschrifts- mäßig geerdet sein. — Während der ganzen Dauer der Installation darf der Trockner nicht ans Stromnetz angeschlossen werden. — Es wird geraten, den Netzstecker herauszuziehen, wenn Sie das Gerät nicht benutzen. — Nach der Installation des Trockners muss die Stromsteckdose leicht zugänglich sein. — Wenn das Netzkabel beschädigt ist, darf zur Vermeidung sämtlicher Gefahren nur ein ausgebil- deter Elektriker mit den elektrischen Arbeiten betraut werden. — Das Gerät darf nicht hinter einer selbstverriegeln- den Tür, einer Schiebetür oder einer Tür mit einem Scharnier auf der Gegenseite zu dem des Wäschetrockners aufgestellt werden, was so die komplette Öffnung des Geräts behindern würde.

SICHERHEIT DER KINDER

— Lassen Sie Kinder nicht mit dem Gerät spielen und halten Haustiere von ihm fern. — Bewahren Sie sämtliche Verpackungsmate-rialien (Bsp.: Kunststoffsäcke, Polystyrol usw.) kindersi- cher auf, denn sie können eine Erstickungsgefahr für Kinder darstellen. — Dieses Gerät darf nicht von Kindern unter acht Jahren und von Personen mit körperlich, wahrneh- merisch oder geistig eingeschränkten Fähigkeiten oder von Menschen ohne Erfahrung oder Kenntnis benutzt werden, sofern sie nicht entsprechend beaufsichtigt werden oder ihnen die für den siche- ren Gebrauch des Geräts erforderlichen Anweisungen gegeben wurden und sie die damit verbundenen Gefahren verstanden haben.

1.2 - TROCKNERUMGEBUNG

— Lassen Sie bei der Aufstellung einen Zwischenraum um das Gerät, damit die Luft besser zirkulieren kann (mind. 1 cm). — Wir raten davon ab, das Gerät auf einem Teppich oder Teppichboden aufzustellen, damit die Luftzirkulation unter dem Gerät nicht beeinträchtigt wird. — Wird Ihr Gerät in einem kleinen, geschlossenen Raum aufgestellt, öffnen Sie beim Trocknen die Tür oder das Fenster.

1.3 - WAAGERECHTSTELLUNG

(Abb. 1.2) Schrauben Sie je nach der Bodenbeschaffenheit einen oder mehrere der verstellbaren Füße ein oder aus, damit das Gerät gerade und fest steht.

— Wenn Sie das Gerät unter eine Arbeitsplatte schieben, müssen Sie die ursprüngliche Schichtplatte beibehalten. — Aus Sicherheitsgründen darf das Gerät auf kei- nen Fall ohne Deckplatte betrieben werden.36

3 - PROGRAMMIERUNG 3 - PROGRAMMIERUNG

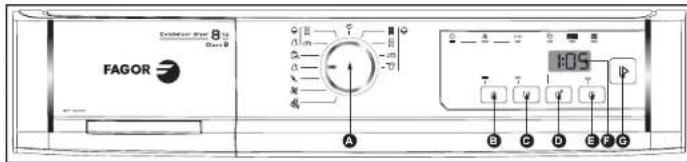

(Abb. 3.2.2) — Wählen Sie das gewünschte Programm mit der Programmtaste

TROCKNER AUS Bei Programmende leuchtet die Kontrolllampe « STOP » auf und die Anzeige lautet „0:00“ (Abb.

Die Anzeigne “Filter” und “Behälter Voll” abwechselnd, um darauf hinzuweisen, dass Sie nach jedem Trocknungsgang den Filter reinigen und den Wasserauffangbehälter entleeren müssen. — Drehen Sie den Programmtaste auf “Aus” zu positionieren. — Entleeren den Wäschetrockner. — Reinigen Sie den Filter und entleeren Sie den Wasserauffangbehälter (siehe dazu den Abschnitt “LAUFENDE INSTANDHALTUNG”). ABKÜHLPHASE Am Ende jedes Programms wird die Wäsche einige Minuten lang nach und nach in einer Abkühlphase abkühlt. Den Wäschetrockner erst nach Beendigung des Zyklus abschalten. HINWEIS: — Die Optionen „Akustiksignal” und „Anti-Knitter” bleiben von einem Programm zum anderen ange- wählt. Die Option lässt sich mit einem Druck auf die entsprechende Taste auch während des Programmablaufs deaktivieren. — Nach einer Stromunterbrechung wird das akti- vierte Programm aufgehoben. In diesem Fall müs- sen Sie die Programmierung neu einstellen.

OPTION ZEITSCHALTUHR Mithilfe dieser Option können Sie (aufgrund nicht einheitlicher Ladung) nicht ausreichend getrock- nete Kleidungsstücke oder kleine Wäscheladungen im Schnelldurchgang trocknen. — Wählen Sie mit dem Programmtaste das für Ihre Wäsche geeignete Programm aus. — Betätigen Sie mehrmals die Taste „Zeitschaltuhr“ bis zum Erhalt der gewünschten Trockenzeit. Diese Zeit wird zu jeweils 10 Minuten- Intervallen addiert (Abb. 3.2.6)

Die Trockentemperatur ist auf die gewählte Textilienart abgestimmt. — Trockenvorgang durch Betätigen der Taste “Start/Pause” starten.

WÄHREND DES TROCKNUNGSGANGS

Der Behälter füllt sich während des Trockenvorgangs, das Gerät schaltet sich während des Programmablaufs ab. Die Kontrolllampe “Behälter Voll” sowie die Zeitanzeige blinkt weiter (Abb. 3.2.7)

— Entleeren Sie den Wasserauffangbehälter (siehe dazu den Abschnitt “LAUFENDE INSTANDHAL- TUNG”). — Drücken Sie die Taste “Start/Pause” zum Neustarten des Programms. HINWEIS ZUR “KONDENSAFORREINI-GUNG” Die Leuchtanzeige “Kondensator” blinkt regelmäßig, um Sie an die Reinigung des Kondensators zu erinnern. Denken Sie daran, um diesen Vorgang, sobald die Warnung wird am Anfang des nächsten Programms verschwinden zu lassen.

Anti-knitter Zeitschaltuhr

Verzögerter Start Anzeige

3.2 - PROGRAMMIERUNG EINES TROCKNUNGSGANGS

Ihr Wäschetrockner ist mit einem Sensor ausgestattet, der automatisch entdeckt, wann Ihre Wäsche den gewählten Trockengrad erreicht hat. TROCKNER EIN — Kontrollieren Sie, dass das Netzkabel angeschlos- sen ist, und die Tür gut geschlossen ist. — Wählen Sie das gewünschte Programm (vgl. Tabelle “Trocknerprogramme” weiter unten). Drehen Sie hierfür die Programmtaste (die Taste dreht sich in beide Richtungen). — Drücken Sie die Taste “Start/Pause” . Das Programm wird gestartet. Die Anzeige informiert über die noch verblei- bende Zeit, wobei sich deren Genauigkeit während des Trockenvorgangs verfeinert. (Abb. 3.2.1).

Trocknung - Abkühlung - ProgrammendeProgrammablaud: — Drehen Sie die Taste “Verzögerter Start” um den Programmstart über die stündlich-Intervalle auf die gewünschte Zeit einzustellen (max. 24.00 Uhr). — Bestätigen Sie mit einem Druck auf die Taste “Start/Pause”

Die Anzeige leuchtet durchgängig und zeigt die Zeit bis zum Programmstart an. Die letzte Stunde wird in Minuten gezählt. Nach Ablauf der Zeit bis zum späteren Start läuft das Programm an und die Restlaufzeit wird im Verlauf des Trocknungszyklus in der Anzeige immer genauer angegeben.

HINZUFÜGEN ODER HERAUSNEHMEN EINES

WÄSCHESTÜCKS WÄHREND DES

TROCKNUNGSGANGS — Drücken Sie die Taste “Start/Pause” zum Unterbrechen des Trocknungsgangs oder öffnen direkt die Tür. Die Anzeige blinkt (Abb. 3.2.3). — Legen Sie das bzw. die Wäschestücke ein oder nehmen sie heraus und schließen die Tür. — Drücken Sie die Taste “Start/Pause” zum Neustarten des Trocknungsgangs.

ÄNDERN EINER PROGRAMMIERUNG ODER

TROCKNUNG IM BETRIEB

— Drücken Sie die Taste “Start/Pause” zum Unterbrechen des Trocknungsgangs. Die Anzeige blinkt (Abb. 3.2.3). — Wählen Sie ein anderes Programm. — Drücken Sie die Taste “Start/Pause” zum Neustarten des Trocknungsgangs. AKUSTIKSIGNAL OPTION — Drücken Sie die Taste “Akustiksignal” . Nach dem Trockenvorgang ertönen eine Stunde lang drei Akustiksignale jede Minute, oder bis zur Türöffnung oder bis zum Anhalten des Geräts. (Abb. 3.2.4). ANTI-KNITTER OPTION Bei der

Anti-Knitter-Option“ wird die Wäsche 24 Stunden lang alle 10 Minuten umgewälzt, bis die Tür geöffnet oder das Gerät abgeschaltet wird. Nach dem Trocknen verhindert diese Option, dass die Wäsche zusammengedrückt wird. — Die Funktion wird über die Taste “Anti-knitter” eingeschaltet (Abb. 3.2.5)

Programm Stoffqualität Trockengrad BAUMWOLLE Extra Trocken Baumwolle Trocken Schranktrocken Baumwolle Trocken Bügeltrocken Baumwolle Leicht feucht Mangeltrocken Baumwolle Feucht ALLE TEXTILIEN Schranktrocken Standardtextilien Trocken Bügeltrocken Standardtextilien Leicht feucht Weitere Trocknungsprogramme Hemden Synthetik, bügelleicht Trocken Moderne Fasern Delikat, Synthetik Trocken Delikat Sehr delikat: Seide, Synthetikunterwäsche ... Trocken Wäsche-Auffrischen/Lüften nach längerer Verstauung im Schrank Lüften-Auffrischen Bereits trockene Wollsachen 15 minuten Woolle-Lüften Sonstige Textilien 6 minuten Ladung I ”Baumwolle trocken” 8 kg .... “Baumwolle” - Schranktrocken anwählen Ladung II ”Baumwolle bügeltrocken” 8 kg .... “Baumwolle” - Bügeltrocken anwählen Ladung III ”Stoff pflegeleicht” 4 kg .... “Moderne Fasern” anwählen

4 - LAUFENDE INSTANDHALTUNG

4.1 - FILTERREINIGUNG

Der Filter befindet sich im unteren Öffnungsteil desTrockners.Zum Reinigen des Filters gehen Sie wie folgt vor:— Ziehen Sie den Filter aus seinem Fach von untennach oben heraus (Abb. 4.1.1). — Öffnen Sie den Filter und Entfernen Sie die dünneFlusenschicht vom Filter (Abb. 4.1.2). — Den Filter wieder in die Aufnahme setzen und biszum Anschlag nach unten drücken. Der Filter funktioniert nicht unter Wasser rei- nigen (Abb. 4.1.3). Der Filter sollte nach jedem Gang gereinigt wer- den.

4.2 - ENTLEERUNG DES AUFFANGBEHÄLTERS

Der Behälter wird an der Ober-oder Unterseite desGeräts (je nach Modell) befindet. Dort wird dasWasser, das beim Trocknen aus der Wäsche entzo-gen wird, gesammelt.— Zum Entleeren des Behälters ziehen Sie ihn ausseinem Sitz zu sich heraus (Abb. 4.2.1). Der Auffangbehälter muss nach jedem Trocknungsgang entleert werden (Abb.

— Bei Frostgefahr und wenn Sie sich zu bewegen oder kippen Sie das Gerät möchten, leeren Sie den Behälter.

4.3 - REINIGUNG DES KONDENSATORS

Der Kondensator muss zwei Mal im Monat gereinigt werden. — Vor der Kondensatorreinigung ziehen Sie das Netzkabel. Für die Reinigung:— Kippen Sie das Gitter auf der Vorderseite desTrockners — Entriegeln Sie den Kondensator und Ziehen Sieihn vorsichtig heraus (Abb. 4.3.1). — Befreien Sie den Kondensator von Flusen.Reinigen Sie ihn nur unter fließendem Wasser (Abb.

Stellen Sie nach der Reinigung sicher, dass alleRohrleitungen ”frei” sind und die Rippen saubersind.— Reiben Sie ihn leicht.— Setzen Sie den Kondensator ein, verriegeln ihnund klippsen das Gitter ein. Beim Einbau des Kondensators halten Sie ihn gegen seinen Sitz gedrückt, während Sie ihn verriegeln.

4.4 - TROCKNERREINIGUNG

Zum Reinigen des Bedienfelds, desTrommelzugangs, des Gehäuses verwenden Sieeinen Schwamm oder Lappen, den Sie ausschließ-lich mit Wasser und Flüssigseife befeuchten.— Achten Sie darauf, dass sich keine Flusenan-sammlung um den Wäschetrockner bildet — Reinigen Sie die Türdichtung mit einem feuchtenLappen und Sie das Filterfach einmal jährlich miteinem Staubsauger

— In allen Fällen nicht Scheuerpulver, Schwämme und Metall-oder Kunststoff-Produkte, die Alkohol oder Verdünner (Abb. 4.4).

4.5 - DIREKTE ABLEITUNG DES

KONDENSWASSERS (Tray Top-Modelle nur) Damit Sie den Auffangbehälter nicht bei jedemGebrauch entleeren müssen, steht Ihnen einBausatz (*) für den Direktablauf des Wassers ausdem Kondensator in die Kanalisation zur Verfügung(Schlauch + Umlenkrinne ). So schließen Sie ihn an:— Stecken den bestehenden Schlauch ab undschieben ihn in das Gerät (Abb. 4.5.1). — Umlenkrinne über der Pumpe mit Clips befes-tigen (Abb. 4.5.1). — Stecken Sie den Bausatz-Schlauch auf das

Anschlussstück des Geräts (Abb. 4.5.2). Der Abwasserschlauch kann wie folgt angeschlos-sen werden: entweder an einen belüfteten Siphon (Abb. 4.5.3). - oder an einen Spülensiphon (Abb. 4.5.4). Bei Siphon-Anschluss müssen Sie den Stopfen vomGeruchsverschluss abziehen. Stecken Sie dasGummistück bis zum Ende ein. Bei Bedarf montie-ren Sie einen Klemmring (Abb. 4.5.4). — (*) Dieser Bausatz wird mit dem Gerät ausgelie- fert oder ist beim Kundendienst (je nach Modell). — Umlenkrinne muss unbedingt vor dem Anschluss des Abwasserschlauchs montiert wer- den, um Spritzer bei Ausschwenken des Schlauchs zu vermeiden.

4.6 - GLÜHBIRNENWECHSEL

(je nach Modell) Sie können die Glühbirne (Typ E14-15W/230V) wiefolgt selbst wechseln (Abb. 1.1)

— Schrauben Sie die Abdeckung links im Gerät los.— Schrauben Sie die defekte Glühbirne los undeine neue ein.— Schrauben Sie die Abdeckung fest. Wichtig: Ziehen Sie das Netzkabel aus der Steckdose, bevor Sie Glühbirne wechseln. Die Glühbirne bei KALTEM Gerät austauschen.

Bei Pannen beim Gebrauch des Trockners kontrollieren Sie folgende Punkte: Problem: Kontrollieren Sie, ob: Der Trockner startet nicht: - der Stecker angeschlossen ist. - die Taste “Start” gedrückt ist. - die Tür geschlossen ist. - der Kondensator ist richtig verriegelt. Die Trocknungszeiten sind zu lang: - der Filter in der Trommel voller Flusen ist. - die Wäscheladung ausreichend geschleudert ist (mind. 500 U/min., aber mit 850 U/min. werden kürzere Trocknungszeiten erzielt). - die Raumtemperatur nicht zu hoch ist, vor allem wenn der Raum klein ist: Bei Bedarf öffnen Sie die Tür oder das Fenster. - der Kondensator ist nicht verschmutzt. - die Lufteintritts- und Luftaustrittsöffnungen sind frei und stellen eine korrekte Luftzirkulation sicher. - das angewählte Trocknungsprogramm der Stoffquali- tät in der Trommel entspricht. Die Wäsche ist zu feucht: - der Filter in der Trommel voller Flusen ist. - das richtige Trocknungsprogramm angewählt ist (zu niedrig): wechseln Sie zum höheren Programm oder erhöhen die Trocknungszeit. - der Kondensator ist nicht mit Flusen verstopft. Die Wäsche ist zu trocken, verknittert: - das angewählte Trocknungsprogramm der Stoffquali- tät in der Trommel entspricht. Die Wäsche ist nicht gleichmäßig trocken: - die Wäscheladung nicht aus zu unterschiedlichen Textilen zusammengesetzt ist (Beispiel: Laken mit Blue Jeans). - die Wäsche „entfaltet“ in die Trommel gelegt wurde. - die Trommel nicht überladen ist. Die Wäschestücke aus Synthetik sind elektrisch aufgeladen: - die Wäsche nicht zu trocken ist. - sie einen Weichspüler beim Waschen verwendet haben: Weichspüler helfen zum Großteil bei Problemen mit statischer Elektrizität ab. Die Anzeigelampe “Behälter Voll” leuchtet: - der Wasserauffangbehälter ist voll: Entleeren Sie ihn und stecken ihn richtig in seinen Sitz ein. Die Anzeigelampe “Behälter Voll” leuch- tet, der Behälter ist aber leer: - der Behälter richtig sitzt: Drücken Sie ihn bis nach hinten ein. - der Kondensator von beiden Seiten richtig verriegelt ist. EINGRIFFE Eventuelle Eingriffe an Ihrem Wäschetrockner dürfen nur einem qualifizierten Fachmann, der von der Markezugelassen ist, anvertraut werden. Bei Ihrem Anruf beim Kundendienst geben Sie bitte sämtliche Daten IhresGeräts vollständig an (Modell, Typ, Seriennummer). Diese Daten stehen auf dem Typenschild (Abb. 1.1). NOTEN

Die Leuchtanzeige “Kondensator” blinkt regelmäßig, um Sie an die Reinigung des Kondensators zu erinnern. Denken Sie daran, um diesen Vorgang, sobald die Warnung wird am Anfang des nächsten Programms verschwinden zu lassen.
