MODE D'EMPLOI SFE820CELX FAGOR

Important : Avant d’installer et d’utiliser votre appareil et afin de vous familiariser avec son fonctionnement, lisez attentivement ce guide d’utilisation et conservez-le. Cet appareil, destiné exclusivement à un usage domestique, a été conçu pour sécher le linge. SÉCURITÉ INSTALLATION — L’installation électrique doit être capable de résis- ter à la puissance maximale mentionnée sur la pla- que signalétique et la prise doit être dûment reliée à la terre. — Pendant la durée de l’installation, le sèche-linge doit être débranché. — Il est conseillé de débrancher le cordon électrique lorsque vous n’utilisez pas l’appareil. — Une fois votre appareil installé, la prise doit rester accessible. — Si le cordon d’alimentation est endommagé, ne confiez les travaux électriques qu’à un électricien qualifié afin d’éviter tout danger. — L’appareil ne doit pas être installé derrière une porte à verrouillage ou une porte coulissante ou une porte ayant une charnière du côté opposé à celle du sèche-linge, empêchant ainsi l’ouverture totale de l’appareil. ENVIRONNEMENT

PROTECTION DE L’ENVIRONNEMENT

Les matériaux d’emballage de cet appareil sont recyclables. Contribuez à la protection de l’environne- ment en les déposant dans les conteneurs municipaux prévus à cet effet. Votre sèche-linge contient aussi de nombreux matériaux recyclables. Il est marqué du logo ci-dessus pour vous rappeler que les appareils usagés ne doivent pas être mélangés avec d’autres déchets. Le recyclage de l’appareil sera ainsi réalisé conformément à la directive européenne 2002/96/CE sur les déchets d’équipements électri- ques et électroniques. Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

— Ne laissez pas les enfants jouer avec l’appareil et éloignez les animaux domestiques. — Tenez tous les matériaux d’emballage hors de portée des enfants (ex.: sacs en plastique, polysty- rène, etc.) car ils peuvent être dangereux pour les enfants : risque d’étouffement. — Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connais- sance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'ap- pareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Important : Respectez impérativement les consignes suivantes : — N’utilisez pas de dissolvant dans l’appareil. — N’introduisez pas de linge traité au moyen de détachant, dissolvant ou produit inflammable immédiatement après traitement (risque d’incendie ou d’explosion). — Les substances contenues dans les salissures telles que l’huile, l’acétone, l’alcool, l’essence, le kérosène, les détachants, la térébenthine, la cire doivent être éliminés préalablement au séchage dans votre appareil. — Respectez scrupuleusement les étiquettes d’entretien de votre linge.

— Essorez tous vos textiles à grande vitesse. L’humidité résiduelle sera faible, ainsi que votre consommation d’énergie. — Chargez votre machine au maximum en respec- tant les indications de volumes données dans ce guide, de façon à utiliser l’énergie de manière opti- male. — Nettoyez le filtre après chaque cycle. — Nettoyez le condenseur deux fois par mois. — Mettez l’appareil hors tension lorsque le cycle est terminé.

Un kit d’adaptation est disponible auprès de votre revendeur. Il permet de fixer votre sèche-linge sur le dessus de votre lave-linge. — Vérifiez qu’il est compatible avec votre lave-linge. — Le montage doit être réalisé par un professionnel qualifié. Important : Vérifiez l’étiquetage de vos textiles : — Inversez et fixez la charnière .

— Inversez et fixez la charnière sans serrer com- plètement les vis. — Repositionnez la porte sur la charnière .

— Inversez le pêne et fixer le pêne sur la porte.

— Serrez les vis des charnières et .

— Vissez la vis du côté opposé au pêne.

— Inversez le verrou avec le cache-verrou . EEFF Durant les manoeuvres de démontage et remontage de la porte, celle-ci doit être maintenue horizontalement.

2.1 - PRÉPARATION DU LINGE

— Fermez les fermetures à glissières et à pression. — Retirez les boutons mal cousus, les épingles et les agrafes. — Nouez les ceintures, les rubans de tabliers, etc. — Videz les poches, en particulier briquets et allu- mettes.

2.2 - INTRODUCTION DU LINGE

— Ouvrez la porte en poussant (Fig. 2.1). — Contrôlez que le filtre est dans son logement. — Introduisez le linge lavé et essoré dans le tam- bour sans le tasser ni le plier. — Refermez la porte. RECOMMANDATIONS : — N’introduisez pas de linge taché ; les taches séchées en sèche-linge ne peuvent, en général, plus être enlevées. — En cas d’utilisation de produits assouplissants, respectez les préconisations du fabricant. Séchage normal Séchage doux Séchage en tambour interdit

1.1 - PRÉSENTATION GÉNÉRALE

(Fig. 1.1) Bandeau de commande Bac de récupération d’eau (haut ou bas,suivant modèle) Filtre

Grille condenseur Plaque signalétique Pieds règlables Lampe (suivant modèle)

’APPAREIL — Lors de l’installation, laissez un espace autour de l’appareil pour faciliter la circulation d’air (1 cm mini). — Il est déconseillé d’installer votre appareil sur un tapis ou un sol en moquette afin de ne pas gêner la circulation d’air à sa base. — Si votre appareil est installé dans une petite pièce fermée, ouvrez porte ou fenêtre pendant le séchage.

(Fig. 1.2) Selon la configuration du sol, vissez ou dévissez un ou plusieurs pieds réglables pour que l’appareil soit horizontal et bien calé.

1.4 - ENCASTREMENT DE L’APPAREIL

— Si vous encastrez l’appareil sous un plan de tra- vail, vous devez conserver le dessus stratifié. — Pour des raisons de sécurité, en aucun cas l’ap- pareil ne doit fonctionner sans dessus.

1.6 - MODIFICATION DU SENS D’OUVERTURE DE

LA PORTE (Fig. 2.2 - 2.3) Pour modifier le sens d’ouverture de la porte : — Retirez du panneau avant les 4 vis qui fixent les charnières et .

REMARQUE : — Après une coupure de courant le programme en cours s’annule. Vous devez dans ce cas recommen- cer toutes les opérations de programmation. Ne séchez pas : — Les articles comprenant du caoutchouc (ex.: bon- net de douche, textile et vêtement étanche, dou- blure, oreiller, etc.). — Les chlorofibres (ex.: Thermolactyl (Marque déposée). — Les pièces de linge dotées d’armatures qui ris- quent de se détacher. — Les articles volumineux (ex.: couettes, édredon). — Le linge non essoré. — Le linge ayant subi des nettoyages avec des pro- duits inflammables. CHARGE PRÉCONISÉE : — La capacité maximale de l’appareil est de 8 kg.20

’UN PROGRAMME (Fig. 3.2.2) — Choisissez votre programme à l’aide du Sélecteur de programmes

En fin de programme, le voyant “STOP” s’allume et l’afficheur indique “0:00” (Fig. 3.2.8). Les voyants “Filtre” et “Bac plein” cligno- tent pour vous rappeler que vous devez nettoyer le filtre et vider le bac de récupération d’eau après chaque cycle de séchage. — Tournez le Sélecteur de programmes sur la position “Arrêt” . — Videz votre sèche-linge. — Nettoyez le ffiillttrree et videz le bbaacc ddee rrééccuuppéérraattiioonn dd’’eeaauu . (voir façon de procéder dans le chapitre “ENTRETIEN COURANT”).

PHASE DE REFROIDISSEMENT

Chaque programme se termine par une phase de refroidissement de quelques minutes afin de per- mettre le refroidissement progressif du linge. N’arrêtez pas votre sèche-linge avant la fin de cette phase. REMARQUE : — Les options “Sonnerie” et “Anti-froissage” restent sélectionnées d’un programme à l’autre. Un simple appui sur les touches vous permet de désélection- ner ces options.

OPTION MINUTERIE Cette fonction vous permet de terminer le séchage de quelques pièces insuffisamment sèches (cas de charges non homogènes) ou de sécher rapidement des petites charges. — Sélectionnez, le programme adapté à vos textiles, à l’aide du Sélecteur de programmes . — Appuyez successivement sur la touche “Minuterie” jusqu’à l’obtention de la durée de séchage souhaitée. Ce temps est ajouté par plage de 10 minutes (Fig. 3.2.6)

La température de séchage est adaptée au textile du programme sélectionné. — Démarrez le séchage en appuyant sur la touche “Départ/Pause”

Si votre bac est plein pendant le cycle de séchage, l’appareil s’arrête en cours de programme. Le voyant “Bac plein” ainsi que le temps res- tant clignotent (Fig. 3.2.7)

— Procédez à la vidange de votre bac de récupéra- tion d’eau (voir façon de procéder dans le chapitre “ENTRETIEN COURANT”). — Appuyez sur la touche “Départ/Pause” pour relancer le séchage.

AVERTISSEMENT “NETTOYAGE CONDENSEUR”

Périodiquement, le voyant “Condenseur” cli- gnote pour vous rappeler que vous devez nettoyer le condenseur. N’oubliez pas de faire aussitôt cette opéra- tion, car cet avertissement disparaitra au départ du programme suivant.

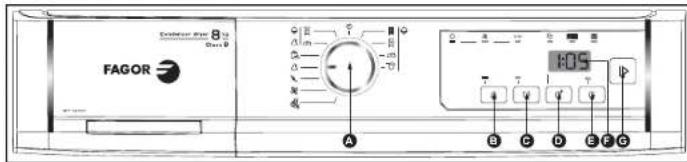

Sélecteur de programmes Sonnerie

Anti-froissage Minuterie

Départ différé Afficheur

Votre sèche-linge dispose d’un capteur permettant de détecter automatiquement le moment où votre linge a atteint le degré de séchage sélectionné.

MISE EN MARCHE DE L’APPAREIL

— Vérifiez que le cordon électrique est branché et que la porte est bien fermée. — Choisissez votre programme (cf. tableau “Les pro- grammes de votre sèche-linge” pages suivantes) en tournant le Sélecteur de programmes (il tourne dans les deux sens). — Appuyez sur la touche “Départ/Pause” . Le programme commence. L’ afficheur vous informe du temps restant, avec un degré de précision qui s’affine tout au long du cycle de séchage (Fig. 3.2.1).

Séchage - Refroidissement - Fin du programmeDéroulement du programme : — Appuyez sur la touche “Départ différé” afin de retarder le départ de votre programme, d’heure en heure jusqu’à obtention du temps différé choisi (maxi 24h00). — Validez en appuyant sur la touche “Départ/Pause”

L’afficheur vous informe du temps restant avant le départ du programme. La dernière heure est décomptée en minutes. La phase de départ différé terminée le programme démarre réellement. L’afficheur vous informe alors du temps restant avec un degré de précision qui s’affine tout au long du cycle de séchage.

METTRE OU ENLEVER UNE PIÈCE PENDANT LE SÉCHAGE — Appuyez sur la touche “Départ/Pause” pour interrompre le séchage ou ouvrez la porte directement. L’afficheur clignote (Fig. 3.2.3). — Mettez ou enlevez la ou les pièces de textile, refer- mez la porte. — Appuyez sur la touche “Départ/Pause” pour relancer le séchage. MODIFICATION D’UNE PROGRAMMATION OU D’UN

— Appuyez sur la touche “Départ/Pause” pour interrompre le séchage. L’afficheur clignote (Fig. 3.2.3). — Choisissez un autre programme. — Appuyez sur la touche “Départ/Pause” pour relancer le séchage. OPTION SONNERIE — Appuyez sur la touche “Sonnerie” . A la fin du séchage 3 bips retentiront toutes les minutes pendant 1 heure, ou jusqu’à l’ouverture de la porte ou l’arrêt de l’appareil (Fig. 3.2.4). OPTION ANTI-FROISSAGE L’option “Anti-froissage” permet le brassage du tex- tile toutes les 10 minutes pendant 24 heures ou jusqu’à ouverture de la porte ou arrêt de l’appareil. L’anti-froissage intervient dès que le séchage est terminé, et évite au textile de se tasser au fond du tambour. — Pour sélectionner cette option, appuyez sur la touche “Anti-froissage” (Fig. 3.2.5)

PROGRAMMES PRÉCONISÉS POUR LES ESSAIS SELON EN 61121 - DIRECTIVE 95/13/CEE 5.A - LES PROGRAMMES DE VOTRE SÈCHE-LINGE Programmes Nature du textile Résultat de séchage COTON Très sec Coton (jeans, peignoirs, ...) Sec Sec Coton Sec Prêt à repasser Coton Légèrement humide Repassage machine Coton Humide MIXTE Sec Textiles courants Sec Prêt à repasser Textiles courants Légèrement humide Autres programmes de séchage Chemises Synthétique, facile à repasser Sec Synthétique Délicat, synthétique Sec Délicat Très délicat : soie, lingerie synthétique léger ... Sec Rafraîchir et aérer vos textiles après un rangement prolongé Aération Fraîcheur Autres textiles 15 minutes Aère Laine Lainages 6 minutes Charge I ”coton sec” 8 kg .... choisir “Coton” - Sec Charge II ”coton prêt à repasser” 8 kg .... choisir “Coton” - Prêt à repasser Charge III ”textile d’entretien facile” 4 kg .... choisir “Synthétique”

Il est situé dans la partie inférieure de l’ouverture devotre sèche-linge.Pour le nettoyer :— Enlevez-le de son logement en tirant de bas enhaut (Fig. 4.1.1). — Ouvrez le filtre nettoyez-le en le débarrassantde la mince couche de peluche qui le recouvre (Fig.

— Remettez-le en place dans son logement en lepoussant bien à fond. Le filtre ne doit pas être passé sous l’eau (Fig. 4.1.3). Il doit être nettoyé après chaque cycle de séchage.

4.2 - VIDANGE DU BAC DE RÉCUPÉRATION D’EAU

Le bac est situé en haut ou en bas de votre appareil(suivant modèle). Il récupère l’eau extraite du lingependant le séchage.— Pour le vider, dégagez-le de son logement en letirant vers vous (Fig. 4.2.1). Le bac doit être vidé après chaque cycle de séchage (Fig. 4.2.2). — En cas de risque de gel et si vous voulez dépla- cer ou basculer votre appareil, videz le bac.

4.3 - NETTOYAGE DU CONDENSEUR

Le condenseur doit être nettoyé 2 fois par mois. — Débranchez le cordon d’alimentation avant le nettoyage du condenseur. Pour le nettoyer :— Basculez la grille située à l’avant de l’appareil — Déverrouillez le condenseur et retirez-le délicate-ment (Fig. 4.3.1). — Débarrassez-le des peluches. Nettoyez-le unique-ment avec de l’eau sous le robinet (Fig. 4.3.2). Après le nettoyage, assurez-vous que tous les tubessont débouchés et que les ailettes sont propres.— Frottez-le sommairement.— Remettez-le en place en le verrouillant.— Reclippez la grille. Lors du remontage du condenseur, mainte- nez-le plaqué au fond de son logement pen- dant le verrouillage.

4.4 - NETTOYAGE DU SÈCHE-LINGE

Pour le nettoyage du tableau de bord, de l’accès autambour, de la carrosserie, utilisez une éponge ouun chiffon humidifié avec de l’eau et du savonliquide uniquement.— Veillez à ce qu’il n’y ait pas d’accumulation debourre autour du sèche-linge — Nettoyez le joint de porte avec un chiffon humide,et le logement du filtre avec votre aspirateur unefois par an

— Dans tous les cas, proscrire les poudres abrasi- ves, les éponges métalliques ou plastiques et les produits à base d’alcool ou de diluants (Fig. 4.4).

4.5 - ÉVACUATION DIRECTE DE L’EAU DE

CONDENSATION (Modèles bac haut uniquement) Afin de vous éviter de vider le bac de récupérationd’eau à chaque utilisation, il existe un kit (*) qui per-met l’évacuation directe de l’eau du condenseurvers les égouts (Tuyau + Déflecteur). Pour cela :— Déboîtez le tuyau existant et poussez-le versl’intérieur de l’appareil (Fig. 4.5.1). — Clippez le déflecteur au dessus de la pompe (Fig. 4.5.1). — Raccorder le tuyau du kit sur l’embout del’appareil (Fig. 4.5.2). Vous pouvez raccorder l’extrémité du tuyau d’éva-cuation soit :- Sur un siphon ventilé (Fig. 4.5.3). - Sur un siphon d’évier (Fig. 4.5.4). Lors d’un raccordement sur un siphon, vous devezretirer l’obturateur du siphon. Emmanchez ensuitel’embout caoutchouc à fond. Si nécessaire, ajoutezun collier de serrage (Fig. 4.5.4). — (*) Ce kit est fourni avec l’appareil ou est dispo- nible auprès de votre Service Après-Ventes (selon modèles). — Le déflecteur doit être impérativement posi- tionné avant le branchement du tuyau d’évacuation.

4.6 - CHANGEMENT DE L’AMPOULE

(selon modè- les) Vous pouvez procéder au changement de l’am-poule (type E14-15W/230V) (Fig. 1.1) . Pour cela :— Dévissez le cache en verre situé à gauche à l’inté-rieur de l’appareil.— Dévissez l’ampoule défectueuse et changez- la. — Revissez le cache en verre à fond. Important : Débranchez le cordon d’ali- mentation avant le changement de l’am- poule. Le changement de l’ampoule doit être effectué à froid.

Quelques incidents peuvent survenir lors de l'utilisation de votre sèche-linge, voici des points à vérifier : Problèmes : Vérifiez si : Le sèche-linge ne démarre pas : - la prise de courant est branchée. - la porte est bien fermée. - le condenseur est bien verrouillé. - la touche “Départ” a été actionnée (si l’appareil n’est pas en pause). Les temps de séchage sont trop longs : - le filtre dans le tambour n’est pas encrassé. - la charge de linge est assez essorée (500 tours/min minimum, mais un essorage à 850 tours/min donne de meilleurs temps de séchage). - la température dans la pièce n’est pas trop élevée, surtout si cette dernière est petite : au besoin, ouvrir la porte ou la fenêtre. - le condenseur n’est pas encrassé. - les entrées et les sorties d’air sont assez dégagées pour assurer une circulation correcte. - le programme de séchage sélectionné correspond au type de linge mis dans le tambour. Le linge est trop humide : - le filtre dans le tambour n’est pas encrassé. - la sélection du type de textile est correcte : passez au programme supérieur. - le condenseur n’est pas bouché par des peluches. Le linge est trop sec, trop froissé : - le programme de séchage sélectionné correspond au type de linge mis dans le tambour. Le séchage n’est pas homogène :

la charge de linge n’est pas composée de textiles dont la nature est trop différente (ex. : drap avec blue-jean). - le linge a bien été mis ”déplié” dans le tambour. - le tambour n’est pas trop chargé. Les pièces de linge en synthétique sont chargées d’électricité statique : - le linge n’est pas trop sec. - vous avez utilisé de l’assouplissant lors du lavage, l’usage de ce produit permettant de réduire en grande partie les problèmes d’électricité statique. Le voyant “bac plein” est allumé : - le bac de récupération d’eau est plein : après l’avoir vidé, remettez-le correctement en place en le réem- boitant à fond dans son logement. Le voyant “bac plein” s’allume alors que le bac est vide : - le bac est correctement emboîté : poussez-le bien à fond. - le condenseur est bien verrouillé des deux côtés. INTERVENTIONS Les éventuelles interventions sur votre appareil doivent effectuées par un professionnel qualifié. Lors de votreappel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseigne-ments figurent sur la plaque signalétique (Fig. 1.1). NOTES
