MANUAL DE USUARIO SFE820CELX FAGOR
ES MANUAL DE INSTALACIÓN Y UTILIZACIÓN PT GUIA DE INSTALAÇÃO E DE UTILIZAÇÃO FR GUIDE D'INSTALLATION & D'UTILISATION EN INSTALLATION & OPERATING INSTRUCTIONS DE'INSTALLATIONS- UND GEBRAUCHSANLEITUNG CS NÁVOD K INSTALACI A OBSLUZE HU ÜZEMBEHELYEZÉSI ÉS HASZNÁLATI ÚTMUTATÓ NL INSTALLATIE & GEBRUIKSHANDLEIDING SK INSTALAČNÁ A POUŽÍVATEISKÁ PRÍRUČKA
Secadora de condensación
Máquina de secar roupa com condensador

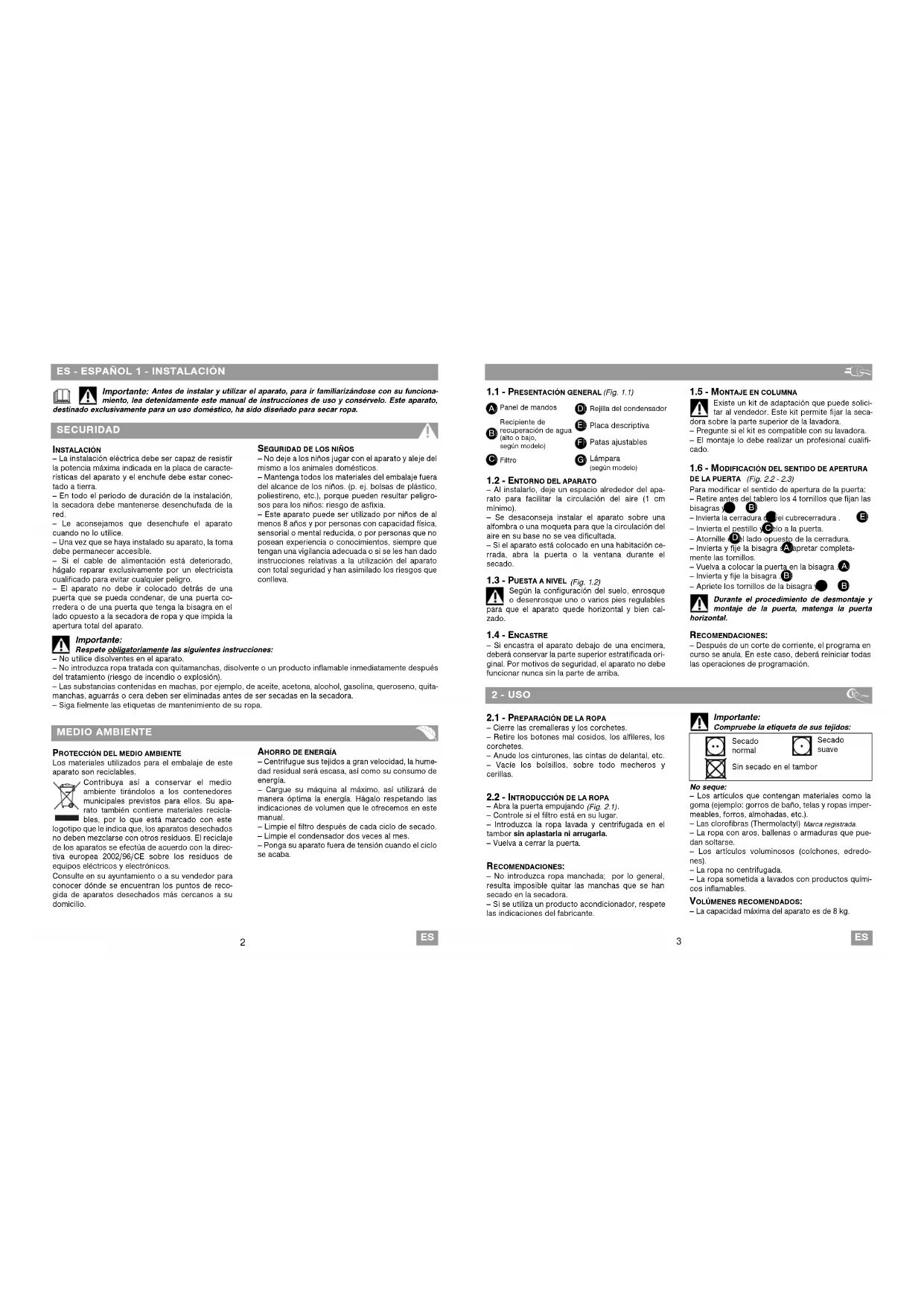

ES - ESPAÑOL 1 - INSTALACIÓN
Importante: Antes de instalar y utilizar el aparato, para ir familiarizándose con su funcionamiento, lea detenidamente este manual de instrucciones de uso y consévelo. Este aparato, sido exclusivamente para un uso doméstico, ha sido diseñado para secar ropa.
SECURIDAD
INSTALACIÓN
- La instalación eléctrica debe ser capaz de resistir la potencia máxima indicada en la placa de características del aparato y el enchufe debe estar conectado a tierra.
- En todo el periodo de duración de la instalación, la secadora debe mantenerse desenchufada de la red.
- Le aconsejamos que desenchufe el aparato cuando no lo utilice.
- Una vez que se haya instalado su aparato, la toma debe permanecer accesible.
- Si el cable de alimentación está deteriorado, hágalo reparar exclusivamente por un electricista cualificado para evitar cualquier peligro.
- El aparato no debe ir colocado detrás de una puerta que se pueda condenar, de una puerta corredera o de una puerta que tenga la bisagra en el lado opuesto a la secadora de ropa y que impida la apertura total del aparato.
Importante:
Respete obligatoriamente las siguientes instrucciones:
- No utilice disolventes en el aparato.
- No introduzca ropa tratada con quitamanchas, disolvente o un producto inflamable inmediatamente después del tratamiento (riesgo de incendio o explosión).
- Las substancias contenidas en machas, por ejemplo, de aceite, acetona, alcohol, gasolina, queroseno, quitamanchas, aguarrás o cera deben ser eliminadas antes de ser secadas en la secadora.
- Siga fielmente las etiquetas de mantenimiento de su ropa.
MEDIO AMBIENTE
PROTECCIÓN DEL MEDIO AMBIENTE
Los materiales utilizados para el embalaje de este aparato son reciclables.
Contribuya así a conservar el medio ambiente tirándolos a los contenedores municipales previstos para ellos. Su aparato también contiene materiales reciclables, por lo que está marcado con este
logotipo que le indica que, los aparatos desechados no deben mezolarse con otros residuos. El reciclaje de los aparatos se efectúa de acuerdo con la directiva europea 2002/96/CE sobre los residuos de equipos eléctricos y electrónicos.
Consulte en su ayuntamiento o a su vendedor para conocer dónde se encuentran los puntos de recogida de aparatos desechados más cercanos a su domicilio.
SEGURIDAD DE LOS NIÑOS
- No deje a los niños jugar con el aparato y aleje del mismo a los animales domésticos.
- Mantenga todos los materiales del embalaje fuera del alcance de los niños. (p. ej. bolsas de plástico, poliestireno, etc.), porque pueden resultar peligrosos para los niños: riesgo de asfixia.
- Este aparato puede ser utilizado por niños de al menos 8 años y por personas con capacidad física, sensorial o mental reducida, o por personas que no posean experiencia o conocimientos, siempre que tengan una vigilancia adecuada o si se les han dado instrucciones relativas a la utilización del aparato con total seguridad y han asimilado los riesgos que conlieva.
AHORRO DE ENERGÍA
- Centrifugue sus tejidos a gran velocidad, la humedad residual será escasa, así como su consumo de energía.
- Cargue su máquina al máximo, así utilizará de manera óptima la energía. Hágalo respetando las indicaciones de volumen que le ofrecemos en este manual.
- Limpie el filtro después de cada ciclo de secado. - Limpie el condensador dos veces al mes.
- Ponga su aparato fuera de tensión cuando el ciclo se acaba.
ES
1.1 - PRESENTACIÓN GENERAL (Fig. 1.1)
Panel de mandos
Recipiente de
recuperación de agua
(ano o bajo) según modo
Filtro
Rejilla del condensador
Placa descriptiva
Placa descriptiva
Patas ajustables
Lámpara
(según modelo)
1.2 - ENTORNO DEL APARATO
- Al instalarlo, deje un espacio alrededor del aparato para facilitar la circulación del aire (1 cm mínimo).
- Se desaconseja instalar el aparato sobre una alfombra o una moqueta para que la circulación del aire en su base no se vea dificultada.
- Si el aparato está colocado en una habitación cerrada, abra la puerta o la ventana durante el secado.
1.3 - PUESTA A NIVEL (Fig. 1.2)
Según la configuración del suelo, enrosque o desenrosque uno o varios pies regulables para que el aparato quede horizontal y bien calzado.
1.4 - ENCASTRE
- Si encastra el aparato debajo de una encimera, deberá conservar la parte superior estratificada original. Por motivos de seguridad, el aparato no debe funcionar nunca sin la parte de arriba.
1.5 - MONTAJE EN COLUMNNA
Existe un kit de adaptación que puede solicitar al vendedor. Este kit permite fijar la secadora sobre la parte superior de la lavadora.
- Pregunte si el kit es compatible con su lavadora. - El montaje lo debe realizar un profesional cualificado.
1.6 - MODIFICACIÓN DEL SENTIDO DE APERTURA DE LA PUERTA (Fig. 2.2 - 2.3)
Para modificar el sentido de apertura de la puerta:
- Retire antes del tablero los 4 tornillos que fijan las bisagras y B
- Invierta la cerradura del ciel cubrecerradura. - Invierta el pestillo y Celo a la puerta.
- Atornille e Del lado opuesto de la cerradura. - Invierta y fije la bisagra a apretar completamente las tornillos.
- Vuelva a colocar la puerta en la bisagra.
- Invierta y fije la bisagra. - Apriete los tornillos de la bisagra y
Durante el procedimiento de desmontaje y montaje de la puerta, matenga la puerta horizontal.
RECOMENDACIONES:
- Después de un corte de corriente, el programa en curso se anula. En este caso, deberá reiniciar todas las operaciones de programación.
2 - USO
2.1 - PREPARACIÓN DE LA ROPA
- Cierre las cremalleras y los corchetes.
- Retire los botones mal cosidos, los alfileres, los corchetes.
- Anude los cinturones, las cintas de delantal, etc.
- Vacie los bolsillos, sobre todo mecheros y cerillas.
2.2 - INTRODUCCIÓN DE LA ROPA
- Abra la puerta empujando (Fig. 2.1).
- Controle si el filtro está en su lugar.
- Introduzca la ropa lavada y centrifugada en el tambor sin aplastarla ni arrugarla.
- Vuelva a cerrar la puerta.
RECOMENDACIONES:
- No introduzca ropa manchada; por lo general, resulta imposible quitar las manchas que se han secado en la secadora.
- Si se utiliza un producto acondicionador, respete las indicaciones del fabricante.
Importante:
Compruebe la etiqueta de sus tejidos:
Secado
normal
Sin secado en el tambor
Secado suave
No segue:
- Los artículos que contengan materiales como la goma (ejemplo: gorros de baño, telas y ropas impermeables, forros, almohadas, etc.).
– Las clorofibras (Thermolactyl) Marca registrada.
- La ropa con aros, ballenas o armaduras que pue- dan soltarse.
- Los artículos voluminosos (colchones, edredones).
- La ropa no centrifugada.
- La ropa sometida a lavados con productos químicos inflamables.
VOLÚMENES RECOMENDADOS:
- La capacidad máxima del aparato es de 8 kg.
3 - PROGRAMACIÓN
3.1 - EL PANEL DE MANDOS
© Antiarrugas
E Retardo Horario
G Inicio/Pausa
B Señal Acústica
D Tiempo Extra
F Pantalla
3.2 - PROGRAMACIÓN DE UN CICLO DE SECADO
Su secadora cuenta con un sensor que permite detectar automáticamente cuando está seca la ropa.
PUESTA EN FUNCIONAMIENTO DEL APARATO
- Compruebe si el cable eléctrico está enchufado y si la puerta está bien cerrada.
- Seleccione su programa, girando el Selector de programa A (puede girar en ambos sentidos).
- Pulse el botón "Inicio/Pausa" | > G para iniciar el programa (Fig. 3.2.1).
La pantalla F le informa del tiempo restante, con un grado de precisión que se va ajustando según transcurre el ciclo de secado.
Desarrollo del programa:
Sedeo - Refrigeración - Fin de programa
RETARDO HORARIO DE UN PROGRAMA (Fig. 3.2.2) - Elija un programa girando el Selector de programa A.
- Pulse el botón "Retardo Horario" E para retrasar el inicio de su programa de hora en hora hasta obtener el tiempo diferido deseado (máximo 24h00).
- Para validar su elección, pulse el botón "Inicio/Pausa"
La Pantalla queda fija, indicándole el tiempo que falta para el inicio de su programa. La última hora se cuenta en minutos.
Una vez que termine la fase de retardo horario el programa arranca realmente. La pantalla le indica el tiempo restante, con un grado de precisión que se va haciendo más exacto según avanza el ciclo de secado.
METER O SACAR UNA PRENDA DURANTE EL SECADO
- Pulse "Inicio/Pausa" para interrumpir el secado o abra la puerta directamente. La Pantalla parpadea (Fig. 3.2.3).
- Meta o saque la prenda o las prendas de ropa y cierre la puerta.
- Pulse el botón "Inicio/Pausa" para relanzar el secado.
MODIFICACIÓN DE UNA PROGRAMACIÓN O DE UN SECADO EN CURSO
- Pulse "Inicio/Pausa" | para interrumpir el secado o abra la puerta directamente.
La Pantalla parpadea. (Fig. 3.2.3).
- Elija otro programa.
- Pulse el botón "Inicio/Pausa" | para relan-zar el secado.
OPCIÓN SEÑAL ACÚSTICA
- Pulse el botón "Señal Acústica" B. Al final del secado, sonarán 3 pitidos cada minuto durante 1 hora, o hasta que se abra la puerta o se pare el aparato (Fig. 3.2.4).
OPCIÓN ANTIARRUGAS
La opción "Antiarrugas" permite remover la ropa cada 10 minutos durante 24 horas, o hasta que se abra la puerta del aparato. Comienza cuando ha finalizado el secado y evita que la ropa se aplaste.
- Para seleccionarla, pulse la tecla "Antiarrugas" (Fig. 3.2.5).
3 - PROGRAMACIÓN (continuación)
OPCIÓN "TIEMPO EXTRA"
Esta función le permite terminar el secado de algunas prendas insuficientemente secas (puede ocurrir con cargas no homogóneas) o secar rápida mente pequeñas cargas.
- Seleccione el programa adecuado para el tipo de tejido con ayuda del Selector de programas A
- Pulse repetidamente el botón "Tiempo Extra" hasta llegar al tiempo de-seado (el tiempo se va incrementando por períodos de 10 minutos) (Fig. 3.2.6).
La temperatura de secado se adapta al tejido del programa seleccionado.
- Inicie el secado pulsando el botón "Inicio/Pausa" ID G.
TRANSCURSO DE CICLO
Si su recipiente de recuperación de agua está lleno durante el ciclo de secado, el aparato se detiene en el transcurso del programa.
El indicador luminoso "Vaciar depósito" y tiempo restante parpadean (Fig. 3.2.7).
- Proceda al vaciado del recipiente de recuperación de agua (ver forma de proceder en el capítulo "MANTENIMIENTO CORRIENTE").
- Pulse el botón "Inicio/Pausa" ▶ G para relan-zar el secado.
ADVERTENCIA "LIMPIEZA CONDENSADOR"
Cada cierto tiempo, el piloto "Condensador" parpadeará para recordarle que debe limpiar el condensador.
No se olvide de realizar esta operación de inmediato, ya que el aviso desaparecerá al poner en marcha el programa siguiente.
PARADA DEL APARATO
Al final del programa, el indicador luminoso "STOP" está encendido y la pantalla indica "0:00" (Fig. 3.2.8). Los indicadores luminosos de "Filtro" y "Vaciar depósito" parcadean para recordarle que
debe limpiar el filtro y vaciar el compartimento de recuperación de agua después de cada ciclo de secado.
- Gire el Selector de tiempo hasta la posición "Parada".
- Vacíe la secadora.
- Limpie el filtro y vacie el recipiente de recuperación de agua (ver forma de proceder en el capítulo "MANTENIMIENTO CORRIENTE").
FASE DE REFRIGERACIÓN
Cada programa se termina con una fase de refrigeración de unos minutos para que la ropa se enfrie de manera progresiva.
No detenga la secadora antes de que haya finalizado este ciclo.
OBSEERVACIONES:
- Las opciones "Antlarrugas" y "Señal Acústica" se mantienen seleccionadas de un programa a otro. Para deseleccionar estas opciones sólo tiene que pulsar la tecla correspondiente, incluso en el transcurso del programa.
4 - MANTENIMIENTO CORRIENTE
4.1 - LIMPIEZA DEL FILTRO
Está situado en la parte inferior de la apertura de su secadora.
Para limpiarlo:
- Sáquelo de su compartimento tirando de abajo hacia arriba (Fig. 4.1.1).
- Abra el filtro y limpielo quitando la pequeña capa de pelusa que lo recubre (Fig. 4.1.2).
- Vuelva a colocarlo en su compartimento empu- jando bien a fondo.
cada ciclo de secado.
4.2 - DESAGÜE DEL RECIPIENTE DE RECUPERACIÓN DE AGUA
Está situado en la parte inferior o superior (según modelo) de su aparato. Recupera el agua extraída de la ropa durante el secado.
Para vaciarlo:
– Sáquelo de su compartimento tirando hacia usted (Fig. 4.2.1).
- En caso de riesgo de helada, si quiere mover y/o volcar su aparato, vacie el recipiente.
El condensador debe limpiarse dos veces al mes. Desenchufe el cable de alimentación antes de limpiar el condensador.
- Vuelque la rejilla situada en la parte delantera del aparato.
- Abra el condensador y retirelo delicadamente (Fig. 4.3.1).
- Retire las pelusas del condensador. Limpielo únicamente con agua en el grifo (Fig. 4.3.2).
- Asegúrese de que todos los tubos están "destapados" y de que las aletas están limpias.
– Vuelva a poner el condensador en su sitio, ciérrelo y vuelva a encajar la rejilla.
Cuando esté montando el condensador de nuevo, mantenga el condensador sujeto en el fondo de su compartimento durante la operación de cierre.
4.4 - LIMPIEZA DEL APARATO (Fig. 4.4)
Para la limpieza del panel de control, del acceso al tambor, de la carrocería, utilice solamente una esponja o un trapo húmedo con agua y jabón líquido.
- Preste atención para que la borra no se acumule alrededor de la secadora.
- Limpie la junta de puerta con un trapo húmedo y el soporte del filtro con la aspiradora una vez al año.
— Están prohibidos en todos los casos, los polvos abrasivos, las esponjas metálicas o plásticas y los productos a base de alcohol o de disolvente.
4.5 - EVACUACIÓN DIRECTA DEL AGUA DE CONDENSACIÓN (Modelos compartimento superior) Con el objetivo de no tener que vaciar el compartimento de recuperación de agua cada vez que se utiliza, tiene a su disposición un kit (\*) para la evacuación directa del agua del condensador hacia las tuberías de drenaje (Tubo + Deflector). Para ello:
- Desencaje el tubo existente A y presiónelo hacia el interior del aparato (Fig. 4.5.1).
- Enganche el deflector deima de la bomba (Fig. 4.5.1).
- Empalme el tubo del kit Ⓐ a la boquilla Ⓓ del aparato (Fig. 4.5.2).
Tiene dos opciones para empalmar el extremo del tubo de evacuación:
- en un sifón ventilado (Fig. 4.5.3).
- en un sifón de desagüe (Fig. 4.5.4).
Durante el empalme en un sifón, debe retirar el obturador del sifón. A continuación, enmangue la boquilla de caucho completamente. En caso necesario, añada una abrazadera para tubos (Fig. 4.5.4).
— (*) Este kit se incluye con el aparato o está disponible en el Servicio Técnico (según modelo).
- El deflector debe colocarse imperativamente antes que la acometida del tubo de evacuación.
4.6 - CAMBIO DE LA BOMBILLA (según modelo) El cambio de la bombilla (tipo E14-15W/230V) puede realizarlo usted mismo (Fig. 1.1). Para ello:
- Destornille la cubierta situada a la izquierda en el interior del aparato.
- Destornille la bombilla defectuosa Ⓖ y cámbiela. - Atornille la cubierta.
Importante: Desenchufe el cable de alimentación antes de cambiar la bombilla. La bombilla se debe cambiar en FRÍO.
5.A - LOS PROGRAMAS DE SU SECADORA
| Programas Tipo de tejido | Resultado del secado | |
| ALGODÓN | ||
| Extra seco | Algodón Seco | |
| Seco | Algodón Seco | |
| Punto plancha | Algodón Poco húmedo | |
| Planchado a máquina | Algodón Húmedo | |
| MIXTO | ||
| Seco | Tejidos corrientes | Seco |
| Punto plancha | Tejidos corrientes | Poco húmedo |
| Otros programas de secado | ||
| Camisas | Sintético, fácil planchado | Seco |
| Sintético | Delicado, sintético | Seco |
| Delicado | Muy delicado: seda, lencería sintética fina... | Seco |
| Refresque y airee sus tejidos cuando lleven mucho tiempo guardados | ||
| Aireación | Otros tejidos | 15 minutos |
| Aireación/Lana | Ropa de lana | 6 minutos |
5.B - PROGRAMAS NORMALIZADAS
PROGRAMAS RECOMENDADOS PARA LAS PRUEBAS DE ACUERDO CON EN 61121 DIRECTIVA 95/13/CEE
Carga I "Algodón seco" 8 kg .... seleccionar "Algodón" listo Seco
Carga II "Algodón listo para planchar" 8 kg .... seleccionar
"Algodón" listo Punto plancha
Carga III "Tejido de fácil mantenimiento" 4 kg .... seleccionar "Sintético"
6 - INCIDENTES
Se pueden producir algunos incidentes durante la utilización de su secadora. Compruebe los siguientes pun-
tos:
| Averías: Compruebe si: | |
| La secadora no se pone en marcha: | - la toma de corriente está enchufada.- la puerta está bien cerrada.- el condensador está bien cerrado.- está pulsado el botón "Inicio" (si el aparato no está en pausa). |
| Los tiempos de secado son demasiado largos: | - el filtro en el tambor está cargado de pelusas.- la carga de ropa está bastante centrifugada (500 vuel-tas/min. mínimo, pero un centrifugado de 850/min. da mejores tiempos de secado).- la temperatura de la habitación puede ser demasiado alta, en especial si es pequeña: si es necesario, abrir la puerta o la ventana.- el condensador está sucio.- las entradas y las salidas de aire están libres para que pueda haber una circulación correcta.- el programa de secado seleccionado corresponde al tipo de ropa introducido en el tambor. |
| La ropa está demasiado húmeda: | - el filtro en el tambor está cargado de pelusas.- la selección del tipo de secado es correcta: pase a un programa superior.- el condensador está tapado por pelusas. |
| La ropa está demasiado seca, dema-siado arrugada: | - el programa de secado seleccionado corresponde al tipo de ropa introducido en el tambor. |
| El secado no es homogéneo: | - la carga de ropa no está compuesta de tejidos diffe- rentes (ej. paño con vaqueros azules).- la ropa se ha introducido bien "extendida" en el tam-bor.- el tambor no está demasiado cargado. |
| Las prendas sintéticas están cargadas de electricidad estática: | - la ropa no está demasiado seca.- ha utilizado suavizante para el lavado, el uso de este producto permite reducir en gran medida los proble-mas de electricidad estática. |
| El indicador luminoso "recipiente lleno" está encendido: | - el recipiente de recuperación de agua está lleno: una vez que lo haya vaciado, vuelva a colocarlo correcta-mente en su sitio encajándolo en el fondo de su com-partimento. |
| El indicador luminoso "recipiente lleno" se enciende cuando el recipiente está vacío: | - el recipiente se ha encajado correctamente: empújelo bien a fondo.- el condensador está bien cerrado por ambos lados. |
7 - INTERVENCIONES
Las posibles intervenciones en su aparato debe realizarlas un profesional capacitado autorizado de la marca. En su llamada, mencione la referencia completa de su aparato (modelo, tipo, número de serie). Estos datos aparecen en la placa descriptiva (Fig. 1.1).
NOTAS
PT - PORTUGUÊS
- Seleccionar o programa com o Selector de programas.
4.2 - ESVAZIAR O RECIPIENTE DE RECUPERA- CIÓN DE AGUA
4.3 - LIMPEZA DO CONDENSADOR
- na sifón ventilace (Obr. 4.5.3).
- na odtokový sifón (Obr. 4.5.4).
