MANUAL DE UTILIZADOR SFE820CELX FAGOR

- Frótelo brevemente.

Importante: Antes de instalar e de utilizar o seu aparelho e para se familiarizar com o seu funcionamento, leia atentamente este guis de utilização e conserve-o. Este aparelho, destinado exclusivamente a uma utilização doméstica, foi concebido para secar a roupa.

SEGURANÇA

INSTALAÇÃO

- A instalação eléctrica deve ser capaz de resistir à potência máxima mencionada no quadro sinalético e a tomada deve estar convenientemente ligada à terra.

- Durante todo o tempo de instalação, a máquina de secar roupa deve estar desligada da fonte de alimentação eléctrica.

- É aconselhável desligar o cabo eléctrico sempre que não estiver a utilizar o aparelho.

- Quando o seu aparelho estiver instalado, a tomada deve ficar acessivel.

- Se o cabo de alimentação estiver danificado, contacte um electricista qualificado para o reparar, de modo a evitar qualquer perigo.

- O aparelho não deve ser instalado atrás de uma porta de fechar ou de correr ou de uma porta que tenha dobradiças do lado oposto ao da máquina de secar roupa, impedindo assim a abertura total do aparelho.

Importante:

Respeitar obrigatoriamente as seguintes instruções:

- Não use solventes no aparelho.

- Não introduza roupa tratada com tira-nódoas, solventes ou produtos inflamáveis imediatamente após o tratamento (risco de incêndio ou de explosão).

- As substâncias contidas nas manchas como as de óleo, de acetona, de álcool, de gasolina, de querosene, de tira-nódoas, de terebentina ou de cera devem ser eliminadas previamente à secagem no seu aparelho.

- Respeitar rigorosamente as etiquetas de manutenção da sua roupa.

SEGURANCA DAS CRIANCAS

- Não deixar as crianças brincarem com o aparelho e afastar os animais domésticos.

- Manter todos os materiais da embalagem fora do alcance das crianças (ex.: sacos de plástico, polistireno etc.) porque podem ser perigosos: risco de sufocação.

- Este aparelho pode ser utilizado por crianças com pelo menos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência ou conhecimentos, desde que sejam correctamente vigiadas ou se lhe forem facultadas instruções relativas à utilização do aparelho em total segurança e tomarem consciência dos riscos envolvidos.

AMBIENTE

PROTECCÃO DO AMBIENTE

Os materiais de embalagem deste aparelho são recicláveis.

Participe na reciclagem dos mesmos e contribua, assim, para a protecção do ambiente, depositando-os nos contentores municipais previstos para este efeito. O seu anorelho contém também injúmos

O seu aparelho contem também inómeros materiais recicláveis. Por esta razão, está marcado com este símbolo a fim de lhe indicar que, os aparelhos usados não devem ser misturados com os restantes resíduos. A reciclagem dos aparelhos será pois, efectuada de acordo com a directiva europeia 2002/96/CE sobre os resíduos de equipamentos eléctricos e electrónicos.

Dirija-se à câmara municipal da sua residência ou ao seu revendedor para conhecer os pontos de recolha de aparelhos usados, localizados mais perto da sua residência.

POUPANÇA DE ENERGIA

- Se enxugar os têxteis com alta velocidade, a humidade residual será fraca, bem como o seu consumo de energia.

- Encher a máquina ao máximo, desta forma rentabiliza energia utilizada. Fazê-lo respeitando as indicações de volume que lhe indicamos neste guia.

- Limpar o filtro após cada ciclo de secagem. - Limpar o condensador duas vezes por mês.

- Apague o seu aparelho quando o ciclo de sacagem terminar.

1 - INSTALAÇÃO

1.1 - APRESENTAÇÃO GERAL (Fig. 1.1)

A Painel de comandos D Grelha do condensador

⑤

Recipiente de E Placa das características

B) recuperação de água (alta ou balixa. F) Pês reguláveis.

dependendo do modelo)

C Filtro G Lampada (dependendo do modelo)

1.2 - ENVOLVENTE DO APARELHO

- Aquando da instalação, deixe um espaço à volta do aparelho para facilitar a circulação de ar (pelo menos 1 cm).

- Desaconselha-se a instalação do seu aparelho sobre um tapele ou um piso de alcatifa, para não impedir a circulação de ar na sua base.

- Se o seu aparelho estiver instalado numa pequena divisão fechada, abra a porta ou a janela durante a secagem.

1.3 - NIVELAMENTO (Fig. 1.2)

Conforme a configuração do piso, aparafuse ou desaparafuse um ou mais pés reguláveis para que o aparelho fique na horizontal e bem calçado.

1.4 - ENCASTRE

- Se encastrar o aparelho debaixo de uma bancada de trabalho, deverá conservar a parte superior estratificada de origem. Por razões de segurança, nunca utilize o aparelho sem a parte superior.

1.5 - MONTAGEM EM COLUNA

Tem à sua disposição no seu revendedor um kit de adaptação. Este kit permite fixar a sua máquina de secar roupa por cima da sua máquina de lavar roupa.

- Verifique se o kit é compatível com a sua máquina de lavar.

- A montagem deverá ser feita por pessoal qualificado.

1.6 - MODIFICAÇÃO DO SENTIDO DE ABERTURA

DA PORTA (Fig. 2.2 - 2.3)

Para modificar o sentido de abertura da porta: - Retire os 4 parafusos da dobradiça

porta. - Inverta o fecho 📄 a tampa sobre E local a tanar

- Inverta a patilha Cka-a na porta

- Aparafuse Dlado oposto do fecho. - Inverta e fixe a dobradiça An apertar completamente os parafusos.

- Volte a colocar a porta na dobradiça A - Inverta e fixe a dobradiça B

- Aperte os parafusos da dobradiça

Durante o procedimento de desmontagem e montagem da porta, mantenha a porta na horizontal.

RECOMENDAÇÕE:

- Após uma falha eléctrica, o programa em curso anula-se. Tem neste caso de recomeçar todas as operações de programação.

2 - UTILIZAÇÃO

2.1 - PREPARAR A SUA ROUPA

- Fechar os fechos de correr e de pressão.

- Remover os botões mal cosidos, os alfinetes, os agrafos.

- Esvaziar os bolsos especialmente isqueiros e os fósforos.

2.2 - INTRODUCÃO DA ROUPA

- Abra a porta, premindo-a (Fig. 2.1).

- Verificar se o filtro está no seu lugar.

- Introduzir a roupa lavada e centrifugada no tambor sem a amontoar nem a dobrar.

- Voltar a fechar a porta.

RECOMENDAÇÕES:

- Não introduza roupa manchada; as manchas depois de secas na máquina de secar roupa já não podem, normalmente, ser eliminadas.

- No caso de utilização de produtos amaciadores, respeite os avisos do fabricante.

Importante: Verificar a etiqueta dos seus tecidos:

Secagem normal Secagem suave

Não secar no tambor

Não pôr a secar:

- Os artigos que incluam materiais como borracha (por exemplo: Touca de banho, têxtil e roupa hermética, revestimento, travesseiros, etc...).

- As clorofibras (Thermolactyl) *Marca registada. - Peças de roupa com armações que se possam soltar.

- Os artigos volumosos (edredões, etc.).

- A roupa não centrifugada.

- A roupa tendo sido submetida a limpezas com produtos químicos inflamáveis.

VOLUMES RECOMENDADOS

- A capacidade máxima do aparelho é de 8 kg.

3 - PROGRAMAÇÃO 3 - PROGRAMAÇÃO

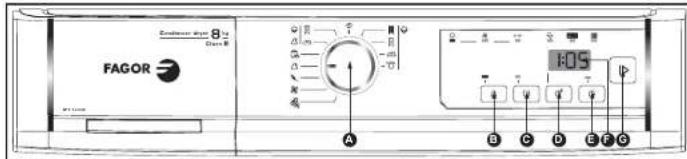

3.1 - O PAINEL DE COMANDOS

FAGOR 8 kg Check B A B C D E F G 1:05

Selector da programas

Anti-vicos

Inicio diferido

Iniciar/Pausa

Sinal Sonoro

Temporizador

Visor

3.2 - PROGRAMAÇÃO DE UM CICLO DE SECAGEM

A sua máquina de secar roupa tem um sensor que permite detectar automaticamente o momento em que a sua roupa está seca.

LIGAÇÃO DO APARELHO

- Verificar se o cabo eléctrico está ligado e se a porta estiver bem fechada.

- Escolher o seu programa (cf. tabela "Os programas da máquina de secar roupa" nas páginas seguintes) rodando o Selector de programas (roda nos dois sentidos).

- Premir em "Iniciar/Pausa" | D G O programa comeca.

O visor F informa-o do tempo restante, com um grau de precisão que vai aumentando ao longo do ciclo de secagem (Fig. 3.2.1).

Desenrolar do programa:

Secagem - Arrefecimento - Desligar o programs

INÍCIO DIFERIDO DE UM PROGRAMA (Fig. 3.2.2)

- Rodar o botão "Início diferido" para Elasar o início do programa por hora até obter o tempo escolhido (máximo 24h00).

- Validar premindo a tecla "Iníclar/Pausa". ▶ G O visor F fica fixo e informa-o do tempo restante antes do início do seu programa. A última hora é contada em minutos.

Terminada a fase de início diferido, o programa arranca realmente. O visor indica-lhe o tempo restante, com um grau de precisão que se vai apurando durante o ciclo de secagem.

PÔR OU TIRAR UMA PEÇA DURANTE A SECAGEM

- Premir em "Iniciar/Pausa" | > G para interromper a secagem ou abrir a porta directamente. O visor pisca (Fig. 3.2.3)

- Pôr ou tirar a ou as pecas de tecido, fechar a porta.

- Premir a tecla "Iniciar/Pausa" | G para reiniciar a secagem.

MODIFICAÇÃO DE UMA PROGRAMAÇÃO UMA SECAGEM EM CURSO

- Premir em "Iniciar/Pausa" | G para interrom- per a secagem ou abrir a porta directamente.

O visor pisca (Fig. 3.2.3).

- Escolher outro programa. - Premir a tecla "Iniciar/Pausa" | para reiniciar a secagem.

OPCÃO SINAL SONORO

- Premir a tecla "Sinal Sonoro" B. No final da secagem, ouvirá 3 bips a cada minuto durante 1 hora, até que abra a porta, ou que desligue o aparelho (Fig. 3.2.4).

OPCÃO "ANTI-VINCOs"

A opção "Anti-vincos" permite a agitação dos têxteis de 10 em 10 minutos durante 24 horas, até à abertura da porta ou à paragem do aparelho. Esta opção inicia imediatamente a seguir à secagem, evitando o amontoamento dos têxteis.

- Para seleccionar esta opção, premir a tecla "Anti-vincos" (Fig. 3.2.5).

(continuação)

OPÇÃO DE "TEMPORIZADOR"

Esta função permito-lhe terminar a secagem de algumas peças que não estejam suficientemente secas (caso de cargas não homogéneas), ou secar rapidamente pequenas cargas.

- Seleccione o programa adaptado aos seus tecidos, com a ajuda do Selector de programas A

- Prima sucessivamente o botão "Temporizador" ① D até obter a duração de secagem desejada. Este tempo é adicionado em espaços de 10 minutos (Fig. 3.2.6).

A temperatura de secagem é adaptada ao têxtil do programa seleccionado.

- Inicie a secagem premindo o botão "Iniciar/Pausa".

DURANTE O CICLO

O seu recipiente está cheio durante o ciclo de secagem, o aparelho para durante o programa.

O indicador "Recipiente cheio" e tempo restante piscam (Fig. 3.2.7).

- Proceder ao esvaziar do seu recipiente de recuperação de água (ver como proceder no capítulo 'MANUTENÇÃO DO SEU APARELHO').

- Premir a tecla "Iniciar/Pausa" | G para reiniciar a secagem.

AVISO "LIMPEZA CONDENSADOR"

Periodicamente, o indicador "Condensador" fica intermitente para lhe relembrar que tem de limpar o condensador.

Não se esqueça de fazer esta operação imedlatamente, pois este aviso desaparece no início do programa seguinte.

PARAGEM DO APARELHO

No fim do programa, o indicador "STOP" acende, o visor indica "0:00" (Fig. 3.2.8).

Os indicadores luminosos 'Filtro' e "Recipiente chelo" piscam para lhe lembrar que tem de limpar o filtro e esvaziar o recipiente de recuperação de água após cada ciclo de secagem:

- Rode o Selector da duração para a posição "Paragem" ⏻.

- Esvaziar a máquina.

- Limpar o filtro e esvaziar o recipiente de recuperação da água (ver como proceder no capítulo "MANUTENÇÃO DO SEU APARELHO").

FASE DE ARREFECIMENTO

Cada programa termina com uma fase de arrefecimento de alguns minutos, de modo a permitir o arrefecimento progressivo da roupa.

Não pare a sua máquina de secar roupa antes do fim deste ciclo.

NOTA:

- As opções "Anti-vincos" e "Sinal Sonoro" permanecem seleccionadas quando passa de um programa para o outro. Um simples toque permite-lhe retirar a seleção destas opções, mesmo que esteja a meio do programa.

4 - MANUTENÇÃO DO SEU APARELHO

4.1 - LIMPEZA DO FILTRO

Fica situado na parte inferior da abertura da sua máquina de secar roupa.

Para o limpar, proceda da seguinte forma:

- Removê-lo do seu alojamento puxando de baixo para cima, (Fig. 4.1.1).

- Abrir o filtro e limpá-lo desembaraçando-o da fina camada de pêlos que o cobre (Fig. 4.1.2).

- Voltar a colocá-lo no seu alojamento empurrando-o a fundo.

Nunca deve ser passado por água (Fig. 4.1.3).

O filtro deve ser limpo após cada ciclo.

Fica situado na parte inferior do seu aparelho. Recupera a água extraída da roupa durante a secagem.

- Para vê-lo, tirá-lo do seu alojamento puxando para si (Fig. 4.2.1).

O recipiente de recuperação deve estar vazio após cada ciclo de secagem (Fig.

4.2.2).

[Non-Text]

— No caso de risco de gelo, esvaziar o recipiente de recuperação de água.

- Esvaziar o recipiente de recuperação de água se quiser deslocar ou inclinar o aparelho.

O condensador deve ser limpo duas vezes por mês.

— Desligar o cabo de alimentação eléctrica antes de limpar o condensador.

Para o limpar, proceda da seguinte forma:

- Inclinar a grelha situada na parte dianteira do aparelho.

- Desbloquear o condensador e retirá-lo delicadamente (Fig. 4.3.1).

- Limpar o condensador de pêlos. Limpá-lo apenas passando pela torneira da água (Fig. 4.3.2).

- Verificar se após a limpeza todos os tubos estão "destapados" e se as alhetas estão limpas.

- Esfregar sumariamente.

- Voltar a colocar o condensador, bloqueá-lo e voltar a encaixar a grelha.

Durante a montagem do condensador, mantenha-o contra o fundo do seu alojamento te a operação de bloqueio.

4.4 - LIMPEZA DO APARELHO

Para a limpeza do painel de bordo, do acesso ao tambor, da carroçaria, utilize uma esponja ou um pano húmido com água e sabão líquido.

- Verificar se não existe nenhum cotão à volta da máquina de secar roupa.

- Limpar a junta da porta com um pano húmido e o compartimento do filtro com o seu aspirador uma vez por ano.

— Em todos os casos, nunca usar os pós abrasivos, as esponjas metálicas ou de plástico e os produtos à base de diluente (Fig. 4.4).

4.5 - EVACUAÇÃO DIRECTA DA ÁGUA DE CONDENSAÇÃO (Superior modelos compartimento único)

De forma a evitar esvaziar o recipiente de recuperação de água a cada utilização, tem à sua disposição um kit (*) para a evacuação directa da água do condensador para os esgotos (Tubo + Deflector). Para isso:

- Desencaixar o tubo existente A e empurrá-lo para o interior do aparelho (Fig. 4.5.1).

- Fixe o deflector B na parte superior da bomba (Fig. 4.5.1).

- Ligar o tubo do kit Ⓑ no adaptador Ⓓ do aparelho (Fig. 4.5.2).

Pode ligar a extremidade do tubo de evacuação ou: - Num sifão ventilado (Fig. 4.5.3).

- Num sifão de uma pia (Fig. 4.5.4).

Durante a ligação a um sifão, tem de tirar o obturador do mesmo. Encaixar depois o adaptador de borracha a fundo. Se necessário, instalar um colar de aperto (Fig. 4.5.4).

- (*) Este kit é fornecido com o aparelho, ou encontra-se disponível no seu Serviço Pós-Venda (consoante o modelo).

- O deflector deve estar obrigatoriamente instalado antes de proceder à ligação do tubo de evacuação.

4.6 - SUBSTITUIÇÃO DA LÂMPADA (consoante o modelo)

Pode proceder à substituição da lâmpada (tipo E14-15W/230V) (Fig. 1.1). Para isso:

- Desapertar a tampa situada à esquerda no interior do aparelho.

- Desapertar a lâmpada defeituosa Ⓖ e substitui-la.

- Reapertar a tampa.

Importante: Desligar o cabo de alimentação eléctrica antes de proceder à substituição da lâmpada. A mudança da lâmpada deve ser efectuada a FRIO.

5.A - OS PROGRAMAS DA MÁQUINA DE SECAR ROUPA

Programas diários Natureza do tecido		Resultado de secagem
ALGODÃO
Extra seco	Algodão Seco
Seco	Algodão Seco
Ponto de engomar	Algodão Pouco húmido
Engomar à máquina	Algodão Húmido
TODOS OS TECIDOS
Seco	Tecidos correntes Seco
Ponto de engomar	Tecidos correntes Pouco húmido
Outros programas de secagem
Camisas	Sintético, fácil de engomar	Seco
Sintético	Delicado, sintético Seco
Delicado	muito delicado: seda,lingerie, sintético leve...	Seco
Refrescar e arejar os tecidos após uma arrumação prolongada
Ventilação	Outros tecidos 15 minutos
Ventilação lã	Lãs 6 minutos

5.B - PROGRAMAS NORMALIZADO

PROGRAMAS RECOMENDADOS PARA OS ENSAIOS SEGUNDO EN 61121 - DIRECTIVA 95/13/CEE

Carga I	"Algodão seco"	8 kg	....	escolher	"Algodão" - Seco
Carga II	"Algodão pronto a engomar"	8 kg	....	escolher	"Algodão" - Ponto de engomar
Carga III	"Têxtil de manutenção fácil"	4 kg	....	escolher	"Sintético"

6 - INCIDENTES

Alguns incidentes podem ocorrer durante a utilização da sua máquina de secar roupa, eis alguns pontos a verificar:

Avarias: Verificar se:
A máquina de secar roupa não arranca:	- a tomada eléctrica está ligada.- a porta está correctamente fechada.- o condensador está bem bloqueado.- o botão "Início" foi accionado (se o aparelho não está em pausa).
Os tempos de secagem são demasiados longos:	- o filtro no tambor está cheio de pêlos.- a carga de roupa fica bastante centrifugada (500 rpm no mínimo, mas uma centrifugaços de 850 rpm dá melhores tempos de secagem).- a temperatura do local onde se encontra a máquina não é demasiada elevada, especialmente se esta for pequena: se necessário, abrir a porta ou a janela.- o condensador não está muito sujo.- as entradas e saidas de ar são libertas o suficiente para assegurar uma circulação correcta.- o programa de secagem seleccionado corresponde ao tipo de roupa colocado no tambor.
A roupa ficou demasiada húmida:	- o filtro no tambor está carregado de pêlos.- a selecção do tipo de secagem é correcta: passar para o programa superior.- o condensador não está obstruído pêlos.
A roupa ficou demasiada seca e enrugada:	- o programa de secagem seleccionado corresponde ao tipo de roupa colocado no tambor.
A secagem não é homogénea:	- a carga de roupa não é composta de têxteis, a natu-reza é demasiada diferente (ex.: lençóis com calças de ganga).- a roupa foi colocada "dobrada" no tambor.- o tambor não ficou devidamente carregado.
As peças de roupa sintéticas estão carregadas de electricidade estática:	- a roupa não ficou demasiada seca.- utilizou amaciador durante a lavagem, a utilização deste produto permite reduzir em grande parte os problemas de electricidade estática.
O indicador luminoso "recipiente cheio" está aceso:	- o recipiente de recuperação de água está cheio: após tê-lo esvaziado, voltar a colocá-lo correctamente no devido lugar encaixando-o no fundo do seu aloja- mento.
O indicador luminoso "recipiente cheio" acende-se quando o recipiente está vazio:	- o recipiente está correctamente encaixado: empurre-o bem a fundo.- o condensador está correctamente fechado dos dois lados.

7 - INTERVENÇÕES

As eventuais intervenções no seu aparelho devem ser efectuadas por um profissional qualificado depositário da marca. Durante a sua ligação telefónica, indicar a referência completa do seu aparelho (modelo, tipo, número de série). Estas informações constam da placa das características (Fig. 1.1).

NOTAS

FR - FRANÇAIS
