SF-800CD - Secador de roupa FAGOR - Manual de utilização gratuito

Tipo de produto	Secador de roupa por condensação
Capacidade máxima	8 kg
Dimensões (A x L x P)	85 x 60 x 60 cm (estimativa)
Peso	40 kg (estimativa)
Alimentação elétrica	230 V / 50 Hz
Programas automáticos	Algodão, Misto, Delicado
Programas cronometrados	Sim, seleção manual de duração
Início diferido	Até 24 horas
Opção de som	Sim, bip ao final do ciclo
Sensor de secagem	Detecção automática de umidade
Reversibilidade da porta	Sim
Limpeza do filtro	Após cada ciclo (não passar debaixo d'água)
Limpeza do condensador	A cada 15 dias, com água
Esvaziamento do reservatório de água	Após cada ciclo
Evacuação direta possível	Sim, com kit adaptado (modelos com reservatório alto)
Indicadores visuais	Filtro, reservatório cheio, condensador, parada
Segurança	Parada automática se reservatório cheio, proteção contra superaquecimento
Materiais recicláveis	Embalagem e aparelho recicláveis
Classe energética	Não especificada

Perguntas frequentes - SF-800CD FAGOR

Como limpar o filtro do secador de roupa Fagor SF-800CD?

O filtro está localizado na parte inferior da abertura. Retire-o puxando de baixo para cima, abra-o e remova a camada de fiapos. Não o passe debaixo d'água. Coloque-o de volta após cada ciclo.

Como limpar o condensador do meu SF-800CD?

Desligue o aparelho, incline a grade frontal, destrave o condensador e retire-o delicadamente. Limpe-o com água corrente da torneira esfregando levemente. Certifique-se de que todos os tubos estão desobstruídos. Recoloque e trave. A fazer 2 vezes por mês.

O que fazer se o indicador 'reservatório cheio' acender durante a secagem?

O reservatório de água está cheio. O aparelho para automaticamente. Esvazie o reservatório puxando-o em sua direção e recoloque-o corretamente encaixando-o completamente. Pressione 'Início/Pausa' para retomar a secagem.

Pode-se modificar o sentido de abertura da porta?

Sim. Remova as dobradiças, inverta a fechadura e a tampa da fechadura, depois inverta a lingueta. Fixe as dobradiças do outro lado e reposicione a porta. Mantenha a porta na horizontal durante a operação. Consulte as figuras 2.2-2.3 do manual.

Como programar uma partida diferida?

Selecione um programa automático ou cronometrado, escolha o tecido, e pressione várias vezes a tecla 'Início diferido' até a hora desejada (máx 24h). Confirme com 'Início/Pausa'. O visor indica o tempo restante antes do início.

Quais tecidos não secar neste secador de roupa?

Não seque artigos que contenham borracha (touca de banho, roupas impermeáveis), clorofibras (ex. Thermolactyl), peças com armações, artigos volumosos (edredons, colchas), roupa não centrifugada ou tratada com produtos inflamáveis.

Como ativar a opção de som?

Pressione a tecla 'Som' antes ou durante o ciclo. Ao final da secagem, 3 bipes soarão a cada minuto durante 1 hora, ou até a abertura da porta ou desligamento do aparelho. A opção fica memorizada de um programa para outro.

Por que os tempos de secagem são muito longos?

Verifique se o filtro não está sujo, se a roupa está bem centrifugada (pelo menos 500 rpm), se o ambiente não está muito quente, se o condensador está limpo, e se as entradas/saídas de ar estão desobstruídas. Certifique-se também de que a escolha do tecido corresponde à roupa.

Como instalar o kit de evacuação direta da água?

Para os modelos com reservatório alto: desconecte a mangueira existente, encaixe o defletor fornecido acima da bomba, e conecte a mangueira do kit à saída do aparelho. A extremidade pode ser conectada a um sifão ventilado ou de pia (remover o obturador se necessário).

O que fazer em caso de queda de energia?

Após uma queda de energia, o programa em andamento é cancelado. Você deve reiniciar todas as operações de programação (seleção do programa, do tecido, etc.) e pressionar 'Início/Pausa'.

MANUAL DE UTILIZADOR SF-800CD FAGOR

— Frótelo brevemente.

Importante: Antes de instalar e de utilizar o seu aparelho e para se familiarizar com o seu funcionamento, mais atentamente este guiz de utilização e consensão e. Este aparelho destinado exclusivamente a uma utilização doméstica, foi concebido para secar a roupa.

SEGURANÇA

INSTALAÇÃO

- A instalação eléctrica deve ser capaz de resistir à potência máxima mencionada no quadro sinalético e a tomada deve estar convenientemente ligada à terra.

– Durante todo o tempo de instalação, a máquina de secar roupa deve estar desligada da fonte de alimentação eléctrica.

- É aconselhável desligar o cabo eléctrico sempre que não estiver a utilizar o aparelho.

- Quando o seu aparelho estiver instalado, a tomada deve ficar acessivel.

- Se o cabo de alimentação estiver danificado, contacte um electricista qualificado para o reparar, de modo a evitar qualquer perigo.

- O aparelho não deve ser instalado atrás de uma porta de fechar ou de correr ou de uma porta que tenha dobradicas do lado oposto ao da máquina de secar roupa, impedindo assim a abertura total do aparelho.

Importante:

Respeitar obrigatoriamente as seguintes instruções:

- Não use solventes no aparelho.

– Não introduza roupa tratada com tira-nódoas, solventes ou produtos inflamáveis imediatamente após o tratamento (risco de incêndio ou de explosão).

- As substâncias contidas nas manchas como as de óleo, de acetona, de álcool, de gasolina, de querosene, de tira-nódoas, de terebentina ou de cera devem ser eliminadas previamente à secagem no seu aparelho.

- Respeitar rigorosamente as etiquetas de manutenção da sua roupa.

AMBIENTE

PROTECÇÃO DO AMBIENTE

Os materiais de embalagem deste aparelho são recicláveis.

Participe na reciclagem dos mesmos e contribua, assim, para a protecção do ambiente, depositando-os nos conten- tores municipais previstos para este efeito.

O seu apareíno contem também inúmeros materiais recicláveis. Por esta razão, está marcado com este símbolo a fim de lhe indicar que, os aparelhos usados não devem ser misturados com os restantes residuos. A reciclagem dos aparelhos será pois, efectuada de acordo com a directiva europeia 2002/96/CE sobre os residuos de equipamentos eléctricos e electrônicos.

Dirija-se à câmara municipal da sua residência ou ao seu revendedor para conhecer os pontos de recolha de aparelhos usados, localizados mais perto da sua residência.

SEGURANÇA DAS CRIANÇAS

- Não deixar as crianças brincarem com o aparelho e afastar os animais domésticos.

- Manter todos os materiais da embalagem fora do alcance das crianças (ex.: sacos de plástico, polistireno etc.) porque podem ser perigosos: risco de sufocação.

- Este aparelho pode ser utilizado por crianças com pelo menos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência ou conhecimentos, desde que sejam correctamente vigiadas ou se lhe forem facultadas instruções relativas à utilização do aparelho em total segurança e tomarem consciência dos riscos envolvidos.

POUPANÇA DE ENERGIA

- Se enxugar os têxteis com alta velocidade, a humidade residual será fraca, bem como o seu consumo de energia.

- Encher a máquina ao máximo, desta forma rentabiliza energia utilizada. Fazê-lo respeitando as indicações de volume que lhe indicamos neste guia.

- Limpar o filtro após cada ciclo de secagem. - Limpar o condensador duas vezes por mês.

- Apague o seu aparelho quando o ciclo de sacagem terminar.

1 - INSTALAÇÃO

1.1 - APRESENTAÇÃO GERAL (Fig. 1.1)

Painel de comandos

Grelha do condensador

Recipiente de recuperação de água (alta ou baixa dependendo do modelo)

Placa das características

(alta ou baixa dependendo do modelo)

Pés reguláveis

Filtro

Lâmpada (dependendo do modelo)

1.2 - ENVOLVENTE DO APARELHO

- Aquando da instalação, deixe um espaço à volta do aparelho para facilitar a circulação de ar (pelo menos 1 cm).

- Desaconselha-se a instalação do seu aparelho sobre um tapete ou um piso de alcatifa, para não impedir a circulação de ar na sua base.

- Se o seu aparelho estiver instalado numa pequena divisão fechada, abra a porta ou a janela durante a secagem.

1.3 - NIVELAMENTO (Fig. 1.2)

Conforme a configuração do piso, aparafuse ou desaparafuse um ou mais pés reguláveis para que o aparelho fique na horizontal e bem calçado.

1.4 - ENCASTRE

– Se encastrar o aparelho debaixo de uma bancada de trabalho, deverá conservar a parte superior estratificada de origem. Por razões de segurança, nunca utilize o aparelho sem a parte superior.

1.5 - MONTAGEM EM COLUNA

Tem à sua disposição no seu revendedor um kit de adaptação. Este kit permite fixar a sua máquina de secar roupa por cima da sua máquina de lavar roupa.

- Verifique se o kit é compatível com a sua máquina de lavar.

- A montagem deverá ser feita por pessoal qualificado.

1.6 - M ODIFICAÇÃO DO SENTIDO DE ABERTURA DA PORTA (Fig. 2.2 - 2.3)

Para modificar o sentido de abertura da porta: - Retire os 4 parafusos da dobradiça e A B

porta.

- Inverta a patilha e te-a na porta.

- Inverta e fixe a dobradiça sem apertar completamente os parafusos.

- Volte a colocar a porta na dobradica .

- Inverta e fixe a dobradica. B

- Aperte os parafusos da dobradiça . A

Durante o procedimento de desmontagem e

: montagem da porta, mantenha a porta na horizontal.

RECOMENDAÇÕE:

- Após uma falha eléctrica, o programa em curso anula-se. Tem neste caso de recomeçar todas as operações de programação.

2 - UTILIZAÇÃO

2.1 - PREPARAR A SUA ROUPA

- Fechar os fechos de correr e de pressão.

- Remover os botões mal cosidos, os alfinetes, os agrafos.

– Esvaziar os bolsos especialmente isqueiros e os fósforos.

2.2 - INTRODUCÃO DA ROUPA

- Abra a porta, premindo-a (Fig. 2.1).

- Verificar se o filtro está no seu lugar.

- Introduzir a roupa lavada e centrifugada no tam-

bor sem a amontoar nem a dobrar.

- Voltar a fechar a porta.

RECOMENDACÕES:

- Não introduza roupa manchada; as manchas depois de secas na máquina de secar roupa já não podem, normalmente, ser eliminadas.

- No caso de utilização de produtos amaciadores, respeite os avisos do fabricante.

Importante:

Verificar a etiqueta dos seus tecidos:

Secagem

normal

Não secar no tambor

Secagem

suave

A

[X] Nao s

Não pôr a secar:

– Os artigos que incluam materiais como borracha (por exemplo: Touca de banho, têxtil e roupa hermética. revestimento, travesseiros, etc...).

- As clorofibras (Thermolactyl) *Marca registada.

- Peças de roupa com armações que se possam soltar.

– Os artigos volumosos (edredões, etc.).

- A roupa não centrifugada.

- A roupa tendo sido submetida a limpezas com produtos químicos inflamáveis.

VOLUMES RECOMENDADOS

- A capacidade máxima do aparelho é de 8 kg.

3 - PROGRAMAÇÃO

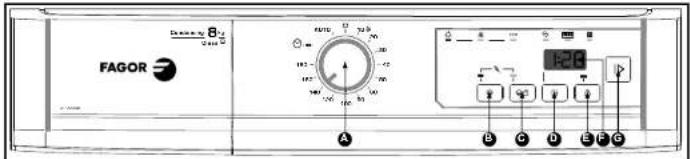

3.1 - O PAINEL DE COMANDOS

A Selector da duração
© Escolha do fóxtil Misturado
Sinal Sonoro
G Iniciar/Pausa
Escolha do têxtil Algodão
Inicio diferido
F Display

3.2 - PROGRAMAÇÃO DE UM CICLO DE SECAGEM

A sua máquina de secar roupa tem um sensor que permite detectar automaticamente o momento em que a sua roupa está seca.

- Pode aceder aos programas de secagem automática girando o Selector da duração A para a posição AUTO.

- Se quiser regular manualmente a duração do ciclo (para obter roupa ligeiramente húmida para passá-la imediatamente a ferro, por exemplo, ou para fazer um complemento de secagem ou para secar apenas algumas peças de roupa) utilize os programas cronometrados com os tempos de secagem.

LIGAÇÃO DO APARELHO

- Verificar se o cabo eléctrico está ligado e se a porta estiver bem fechada.

3.2 - PROGRAMAÇÃO DE UM CICLO DE SECAGEM PROGRAMAS AUTO

- Rode o Selector da duração A para a posição AUTO. Surge a letra « - A - »(para modo Automático) no display F (Fig.3.2.1).

- Escolha o seu têxtil, premindo o botão de Escolha do têxtil B ou : C

ALGODÃO - 📋 : tecla Escolha do têxtil B : Para as cargas compostas de roupa de casa, toalha, roupas e roupas interiores de algodão.

MISTURADO - 📋: tecla Escolha do têxtil : C Para as cargas compostas de roupa de naturezas diferentes (peças de algodão + peças em sintético resistente), ou fibras misturadas.

DELICADO - : tecla Escolha do têxtil B e C (pressão simultânea): Para os têxteis especialmente sensíveis à temperatura (por exemplo as fibras em acrílico). A temperatura de secagem é regulada de acordo com o tipo de tecido seleccionado. - Premir a tecla "Iniciar/Pausa" para Ciliar o seu programa

Os dois segmentos localizados nos dois lados da letra « A » iluminam-se alternadamente (Fig.3.2.1). Cerca de 20 minutos antes de terminar o ciclo, o display F apresenta o tempo em falta para finalizar.

FASE DE ARREFECIMENTO

[NO TEXT]

Cada programa termina com uma fase de arrefecimento de alguns minutos, de modo a permitir o arrefecimento progressivo da roupa.

Não pare a sua máquina de secar roupa antes do fim deste ciclo.

3 - PROGRAMAÇÃO (continuação)

PÔR OU TIRAR UMA PEÇA DURANTE A SECAGEM

- Premir em 'Iniciar/Pausa' para Ferromper a secagem ou abrir a porta directamente. Os indicadores luminosos de Escolha do têxtil bem como o display começam a piscar (Fig. 3.2.3).

- Pôr ou tirar a ou as peças de tecido, fechar a porta.

- Premir a tecla "Iniciar/Pausa" para niciar a secagem.

MODIFICAÇÃO DE UMA PROGRAMAÇÃO UMA SECAGEM EM CURSO

- Premir em "Iniciar/Pausa" para ferromper a secagem ou abrir a porta directamente. Os indicadores luminosos de Escolha do têxtil bem como o display começam a piscar (Fig. 3.2.3). - Escolher outro programa.

- Premir a tecla "Iniciar/Pausa" para re-iniciar a secagem.

OPCÃO SINAL SONORO

- Premir a tecla "Sinal Sonoro" △. No final da secagem, ouvirá 3 bips a cada minuto durante 1 hora, até que abra a porta, ou que desligue o aparelho (Fig. 3.2.4).

AVISO "LIMPEZA CONDENSADOR"

Periodicamente, o indicador "Condensador" fica intermitente para lhe relembrar que tem de limpar o condensador (Fig. 3.2.5).

Não se esqueça de fazer esta operação imediatamente, pois este aviso desaparece no início do programa seguinte.

4 - MANUTENÇÃO DO SEU APARELHO

PARAGEM DO APARELHO

No fim do programa, o indicador "STOP" acende, o display indica "0:00" (Fig. 3.2.6).

Os indicadores luminosos "Filtro" e "Recipiente cheio" piscam para lhe lembrar que tem de limpar o filtro e esvaziar o recipiente de recuperação de água após cada ciclo de secagem:

- Rode o Selector da duração p—a posição "Paragem" ⏻.

- Esvaziar a máquina.

- Limpar o filtro e esvaziar o recipiente de recuperação da água (ver como proceder no capítulo 'MANUTENÇÃO DO SEU APARELHO').

AVISO "RECIPIENTE CHEIO" DURANTE O CICLO O seu recipiente está cheio durante o ciclo de seca gem, o aparelho para durante o programa.

Os indicadores luminosos "Recipiente cheio" Escolha do têxtil bem como o tempo restante começam a piscar (Fig. 3.2.7).

- Proceder ao esvaziamento do seu recipiente de recuperação da água (ver como proceder no capítulo "MANUTENÇÃO DO SEU APARELHO".

- Premir a tecla "Iniciar/Pausa" | para reiniciar a secagem.

RECOMENDAÇÕES:

- A opção "Sinal sonoro" permanece seleccionada quando passa de um programa para o outro. Basta premir o botão para anular a selecção da opção.

4.1 - LIMPEZA DO FILTRO

Fica situado na parte inferior da abertura da sua máquina de secar roupa. Para o limpar:

- Removê-lo do seu alojamento puxando de baixo para cima, (Fig. 4.1.1).

- Abrir o filtro e limpá-lo desembaraçando-o da fina camada de pêlos que o cobre (Fig. 4.1.2).

- Voltar a colocá-lo no seu alojamento empurrando-o a fundo.

Nunca deve ser passado por água (Fig. 4.1.3). O filtro deve ser limpo após cada ciclo.

4.2 - ESVAZIAR O RECIPIENTE DE RECUPERAÇÃO

Fica situado na parte inferior do seu aparelho. Recupera a água extraída da roupa durante a secagem.

- Para vê-lo, tirá-lo do seu alojamento puxando para si (Fig. 4.2.1).

O recipiente de recuperação deve estar vazio após cada ciclo de socagem (Fig. 4.2.2). No caso de risco de gelo e se quiser deslocar ou inclinar o aparelho, esvaziar o recipiente de recuperação de água.

O condensador deve ser limpo duas vezes por mês.

— Desligar o cabo de alimentação eléctrica antes de limpar o condensador.

Para o limpar, proceda da seguinte forma:

- Inclinar a grelha situada na parte dianteira do aparelho.

- Desbloquear o condensador e retirá-lo delicadamente (Fig. 4.3.1).

- Limpar o condensador de pêlos. Limpá-lo apenas passando pela torneira da água (Fig. 4.3.2).

- Verificar se após a limpeza todos os tubos estão "destapados" e se as alhetas estão limpas.

- Esfregar sumariamente

- Voltar a colocar o condensador, bloqueá-lo e voltar a encaixar a grelha.

Durante a montagem do condensador, mantenha-o contra o fundo do seu alojamento durante a operação de bloqueio.

4 - MANUTENÇÃO DO SEU APARELHO (continuação)

4.4 - LIMPEZA DO APARELHO

Para a limpeza do painel de bordo, do acesso ao tambor, da carroçaria, utilize uma esponja ou um pano húmido com água e sabão líquido.

- Verificar se não existe nenhum cotão à volta da máquina de secar roupa.

- Limpar a junta da porta com um pano húmido e o compartimento do filtro com o seu aspirador uma vez por ano.

— Em todos os casos, nunca usar os pós abrasivos, as esponjas metálicas ou de plástico e os produtos à base de diluente (Fig. 4.4).

4.6 - SUBSTITUIÇÃO DA LÂMPADA (consoante o modelo)

Pode proceder à substituição da lâmpada (tipo E14-15W/230V) (Fig. 1.1). Para isso:

- Desapertar a tampa situada à esquerda no interior do aparelho.

- Desapertar a lâmpada defeituosa Ⓖ e substitui-la.

- Reapertar a tampa.

Importante: Desligar o cabo de alimentação eléctrica antes de proceder à substituição da lâmpada. A mudança da lâmpada deve ser efectuada a FRIO.

4.5 - EVACUAÇÃO DIRECTA DA ÁGUA DE CONDENSACÃO (Superior modelos compartimento único)

De forma a evitar esvaziar o recipiente de recuperação de água a cada utilização, tem à sua disposição um kit (*) para a evacuação directa da água do condensador para os esgotos (Tubo + Deflector). Para isso:

- Desencaixar o tubo existente A e empurrá-lo para o interior do aparelho (Fig. 4.5.1).

- Fixe o deflector B na parte superior da bomba (Fig. 4.5.1).

- Ligar o tubo do kit Ⓐ no adaptador Ⓓ do aparelho (Fig. 4.5.2).

Pode ligar a extremidade do tubo de evacuação ou: - Num sifão ventilado (Fig. 4.5.3).

- Num sifão de uma pia (Fig. 4.5.4).

Durante a ligação a um sifão, tem de tirar o obturador do mesmo. Encaixar depois o adaptador de borracha a fundo. Se necessário, instalar um colar de aperto (Fig. 4.5.4).

- (*) Este kit é fornecido com o aparelho, ou encontra-se disponível no seu Serviço Pós-Venda (consoante o modelo).

- O deflector deve estar obrigatoriamente instalado antes de proceder à ligação do tubo de evacuação.

5.A - TEMPO DE SECAGEM

Os tempos de secagem abaixo são fornecidos a título indicativo, porque dependem:

- Da qualidade do enxugamento.

Natureza da roupa Carga Para a roupa enxugada a ...		Duração do ciclo de secagem
ALGODÃO -	8 kg 1200 rpm de 100 a 120 minutos
	5 kg 1200 rpm de 60 a 80 minutos
	3,5 kg 1200 rpm de 50 a 60 minutos
MISTURADO -	5 kg 850 rpm de 80 a 100 minutos
	2,5 kg 850 rpm de 50 a 60 minutos
DELICADO -	3 kg 500 rpm de 60 a 80 minutos
	1,5 kg 500 rpm de 40 a 50 minutos

Para velocidades de enxugamento mais fracas, os tempos serão relativamente mais longos.

(Por exemplo, para 5 kg de roupa normal enxugada a 500 rpm: de 120 a 160 minutos).

5.B - PROGRAMAS NORMALIZADO

PROGRAMAS RECOMENDADOS PARA OS ENSAIOS SEGUNDO EN 61121 - DIRECTIVA 95/13/CEE

Carga I	"Algodão seco"	8 kg ....	escolher	"Algodão" - 160 mln
Carga II	"Algodão pronto a engomar"	8 kg ....	escolher	"Algodão" - 120 mln
Carga III	"Téxtil de manutenção fácil"	4 kg ....	escolher	"Delicado" - 70 mln

6 - INCIDENTES

Alguns incidentes podem ocorrer durante a utilização da sua máquina de secar roupa, eis alguns pontos a verificar:

Avarias: Verificar se:
A máquina de secar roupa não arranca:	- a tornada eléctrica está ligada.- a porta está correctamente fechada.- o condensador está bem bloqueado.- o botão "Início" foi accionado (se o aparelho não está em pausa).
Os tempos de secagem são demasiados longos:	- o filtro no tambor está cheio de pêlos.- a carga de roupa fica bastante centrifugada (500 rpm no mínimo, mas uma centrifugaços de 850 rpm dá melhores tempos de secagem).- a temperatura do local onde se encontra a máquina não é demasiada elevada, especialmente se esta for pequena: se necessário, abrir a porta ou a janela.- o condensador não está muito sujo.- as entradas e saidas de ar são libertas o suficiente para assegurar uma circulação correcta.- o escolha de têxtil seleccionado corresponde ao tipo de roupa colocado no tambor.
A roupa ficou demasiada húmida:	- o filtro no tambor está carregado de pêlos.- a selecção do tipo de secagem é correctaou se o tempo selecionado é suficiente.- o condensador não está obstruído pêlos.
A roupa ficou demasiada seca e enrugada:	- o tempo de secagem seleccionado não é demasiado seca e difícil de engomar: mais vale escolher uma duração de secagem demasiada curta de que demasiada longa, evitará desta forma obter uma roupa demasiada seca e demasiada difícil de engomar.
A secagem não é homogénea:	- a carga de roupa não é composta de têxtels, a natureza é demasiada diferente (ex.: lençóis com calças de ganga).- a roupa foi colocada "dobrada" no tambor.- o tambor não ficou devidamente carregado.
As peças de roupa sintéticas estão carregadas de electricidade estática:	- a roupa não ficou demasiada seca.- utilizou amaciador durante a lavagem, a utilização deste produto permite reduzir em grande parte os problemas de electricidade estática.
O indicador luminoso “recipiente cheio” está aceso:	- o recipiente de recuperação de água está cheio: após tê-lo esvaziado, voltar a colocá-lo correctamente no devido lugar encaixando-o no fundo do seu alojamento.
O indicador luminoso “recipiente cheio” acende-se quando o recipiente está vazio:	- o recipiente está correctamente encaixado: empurre-o bem a fundo.- o condensador está correctamente fechado dos dois lados.

7 - INTERVENÇÕES

As eventuais intervenções no seu aparelho devem ser efectuadas por um profissional qualificado depositário da marca. Durante a sua ligação telefónica, indicar a referência completa do seu aparelho (modelo, tipo, número de série). Estas informações constam da placa das características (Fig. 1.1).

FR - FRANÇAIS
