Tipo de produto	Secadora de roupa por condensação
Marca	Fagor
Modelo	SF-820CELX
Dimensões (A x L x P)	85 cm x 60 cm x 60 cm
Peso	38 kg
Alimentação elétrica	220-240 V ~ 50 Hz
Potência máxima	2400 W
Capacidade de carga máxima	8 kg
Número de programas de secagem	15 programas
Funções especiais	Início diferido, anti-rugas, secagem rápida, secagem delicada
Classe energética	A+
Consumo de energia anual (ciclo padrão)	235 kWh
Nível de ruído	65 dB(A)
Sistema de condensação	Bomba de calor
Segurança infantil	Bloqueio de botões
Filtro de pêlos	Filtro de fácil limpeza
Depósito de água condensada	Sim, capacidade 4 L
Manutenção	Limpeza regular do filtro e do condensador
Peças de reposição	Disponíveis no centro de assistência autorizado
Índice de reparabilidade	7,5 / 10

Perguntas frequentes - SF-820CELX FAGOR

Como instalar a secadora Fagor SF-820CELX?

Coloque a secadora num local nivelado e ventilado. Certifique-se de que a mangueira de drenagem está corretamente ligada ao esgoto ou ao depósito de água condensada. Ligue o cabo de alimentação a uma tomada com ligação à terra.

Como limpar o filtro de pêlos da secadora?

Abra a porta e retire o filtro localizado na parte inferior do vão. Lave-o com água morna e escova macia. Seque-o bem antes de recolocar.

O que significa o código de erro E1 no display?

O código E1 indica um problema com o sistema de aquecimento. Desligue a secadora e contacte a assistência técnica autorizada.

Posso secar roupas de lã na secadora?

Sim, selecione o programa específico para lã ou delicados. Verifique sempre a etiqueta da roupa.

Como utilizar a função início diferido?

Carregue no botão 'Início Diferido' e selecione o atraso desejado (1 a 24 horas). Confirme e feche a porta. O ciclo iniciará automaticamente após o tempo definido.

Por que a secadora não seca completamente a roupa?

Verifique se o filtro de pêlos está limpo, se a capacidade não foi excedida e se o programa selecionado é adequado ao tipo de tecido.

Como esvaziar o depósito de água condensada?

Retire o depósito da parte inferior da secadora, despeje a água e recoloque-o corretamente.

A secadora pode ser encastrada?

Sim, a Fagor SF-820CELX pode ser instalada sob bancada ou em coluna, desde que haja ventilação adequada.

Qual a classe energética da secadora?

A secadora possui classe energética A+, garantindo eficiência e poupança de energia.

Como ativar o bloqueio infantil?

Pressione e segure os botões 'Programa' e 'Tempo' durante 3 segundos. O símbolo de cadeado aparecerá no display.

MANUAL DE UTILIZADOR SF-820CELX FAGOR

• Instruções de segurança ____23
• Protecção do ambiente 24
• Poupança de energia 24

2 / DESCRIÇÃO DO APARELHO

- Apresentação geral da máquina de roupa____25

3 / INSTALAÇÃO DA SUA MÁQUINA DE SECAR ROUPA

• Envolvente do aparelho 26
• Nivelamento 26
• Encastre 27
• Montagem em coluna ———— 27
• Modificação do sentido de abertura da porta ————27
• Alimentação eléctrica 28
• Substituição do fio da alimentação — 28

4 / PREPARAÇÃO DA ROUPA

• Verificar o estado dos seus tecidos—29
• Introdução da roupa no tambor ————29

5 / A PROGRAMAÇÃO

• Apresentação do painel de comandos ————30
• Programação de um ciclo de secagem—30
• Opções 32
• Os alertas 33
• Os programas da máquina de secar roupa ————34
• Programa para os testes comparativos e normalizados ————35

6 / MANUTENÇÃO DO SEU APARELHO

• Limpeza do filtro ———— 36
• Esvaziar o recipiente de recuperação—36
• Evacuação directa da água de condensação ————37
• Limpeza do condensador ———— 38
• Limpeza do aparelho ———— 38

7 / INCIDENTES QUE PODEM OCORRER

8 / SERVIÇO PÓS VENDA

• Intervenções 40
• Substituição da lâmpada 40

Importante :

Antes de ligar o seu aparelho, leia com atenção este manual de utilização, de modo

a familiarizar-se mais rapidamente com o seu funcionamento.

PT

Guardar esta manual de utilização juntamente com o seu aparelho. Se o aparelho lhe foi vendido ou dado por outra pessoa, verificar se o manual de utilização o acompanha.
E favor tomar conhecimento destes conselhos antes de instalar e utilizar o seu aparelho. Foram redigidos para a sua segurança e a de outrem.

- Instalação

• À recepção do aparelho, tirar da embalagem ou mandar tirar da embalagem imediatamente. Verificar se o seu aparelho não sofreu danos durante o transporte. Fazer as eventuais observações por escrito na nota de entrega de que deve guardar um exemplar.
  Nunca ligar um aparelho danificado.
  Se o seu aparelho estiver danificado, dirigir-se ao seu revendedor.
• Antes de proceder à ligação, é favor consultar as instruções que constam do seu Guia de Instalação.
• Durante todo o tempo de instalação, a máquina de secar roupa deve estar desligada da fonte de alimentação eléctrica.
  – Nunca ligar o tubo de evacuação a uma conduta de chaminé (risco de refluxo dos gazes de combustão), nem a uma VMC (Ventilação Mecânica Controlada).
• Os dados das ligações eléctricas indicadas na placa das características do seu aparelho e as da alimentação eléctrica devem corresponder.
• Quando o seu aparelho estiver instalado, a tomada deve ficar acessivel.
• Não modificar ou não tentar modificar as características deste aparelho. Representaria um perigo para si.
• Se a sua instalação necessitar de modificações, apenas confiar os trabalhos eléctricos e hidráulicos a um electricista e picheleiro qualificados.
• O aparelho não deve ser instalado atrás de uma porta ou porta deslizante, que impeça a abertura total da máquina de secar roupa.

- O seu aparelho está destinado para uma utilização doméstica normal. Não o utilizar para fins comerciais ou industriais ou para outros fins que não para os quais foi concebido.

- Dispositivo de segurança das crianças

• Este aparelho deve ser utilizado por adultos. Não deixar as crianças brincarem com o aparelho e afastar os animais domésticos.
• Afastar as crianças jovens do aparelho enquanto este estiver em funcionamento.
• Após ter removido o aparelho da embalagem, deixar as embalagens fora do alcance das crianças.
• Manter todos os materiais da embalagem fora do alcance das crianças (ex.: sacos de plástico, polistireno etc.) porque podem ser perigosos: Risco de sufocação.
• Este aparelho não está previsto para ser utilizado por pessoas (incluindo as crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou por pessoas sem experiência ou conhecimento, excepto se pude-ram beneficiar, por intermédio de uma pessoa responsável da sua segurança, de uma vigilância ou de instruções prévias sobre a utilização do aparelho.

- Utilização

Importante :

A sua máquina de secar roupa foi concebida para uma utilização exclusivamente doméstica: secar tecidos indicados para secador.

Importante :

Respeitar obrigatoriamente as seguintes instruções. Declinamos qualquer responsabilidade e garantia no caso de incumprimento destas recomendações podendo provocar danos materiais ou corporais.

- Para a sua segurança, se desejar mudar o cabo de alimentação eléctrica do aparelho, recorrer a um profissional qualificado.

PT

• As substâncias existentes na sujidade, como o óleo, acetona, álcool, gasolina, querosene, tiranódoas, terebintina, cera, deverão ser eliminadas antes da secagem (por exemplo, com a ajuda de um programa de lavagem de água quente adequado e com uma quantidade suplementar de detergente).
• Precauções de utilização de produtos tira-nódoas: Qualquer tratamento anterior com solvente, tira-nódoas, aerossóis, como acetona, álcool, gasolina, querosene e terebintina é proibido. Estes produtos são muito inflamáveis. Do mesmo modo, recomendamos que não utilize estes produtos perto da sua máquina de secar roupa e de aparelhos eléctricos numa divisão mal arejada, de modo a evitar qualquer risco de eventuais explosões.
• Utilizar o seu aparelho de acordo com o modo de utilização, evitará danos em si e na sua roupa. Não utilizar solventes no aparelho (risco de incêndio e de explosão).
• Se tiver que abrir a porta do tambor durante o ciclo de secagem, é favor não tocar de imediato no tambor, pode estar muito quente.
• Respeitar rigorosamente as etiquetas de manutenção da sua roupa.
• Se voltar a produzir-se incidentes e se não conseguir resolvê-los com os conselhos recomendados (ver caíltulo "INCIDENTES PODEM OCORRER"), recorra a um profissional qualificado.
• Antes de se separar do seu aparelho usado, torná-lo inutilizável. Desligar e cortar o cabo de alimentação eléctrica rente ao aparelho. Tornar o fecho da porta inutilizável.
• No caso de anomalias de funcionamento, desligar o aparelho e contactar o seu Serviço Pós Venda.

• PROTECÇÃO DO AMBIENTE

Os materiais de embalagem deste aparelho são recicláveis. Por isso, participe na reciclagem dos mesmos e contribua, assim, para a protecção do ambiente, depositando-os nos contentores municipais previstos para este efeito.

O seu aparelho contém também inúmeros materiais recicláveis. Por esta razão, está marcado com este simbolo a fim de lhe indicar que, nos países da União Europeia, os aparelhos usados não devem ser misturados com os restantes resíduos. A reciclagem dos aparelhos organizada pelo fabricante será pois, efectuada nas melhores condições, de

acordo com a directiva europeia 2002/96/CE sobre os resíduos de equipamentos eléctricos e electrónicos. Dirija-se à câmara municipal da sua residência ou ao seu revendedor para conhecer os pontos de recolha de aparelhos usados, localizados mais perto da sua residência. Agradecemos, desde já, a sua colaboração na protecção do ambiente.

• POUPANÇA DE ENERGIA

• Se enxugar os têxteis com alta velocidade, a humidade residual será fraca, bem como o seu consumo de energia. Até os têxteis sintéticos devem ser enxugados antes de proceder à secagem.
• Encher a máquina ao máximo, desta forma rentabiliza energia utilizada. Fazê-lo respeitando as indicações de volume que lhe indicamos neste guia.
• Uma temperatura ambiente elevada bem como uma peça demasiada pequena aumenta o tempo de secagem e o consumo de electricidade.
• Limpar o filtro após cada ciclo de secagem.
• Limpar o condensador duas vezes por mês.
• Apague o seu aparelho quando o ciclo de sacagem terminar.

PT

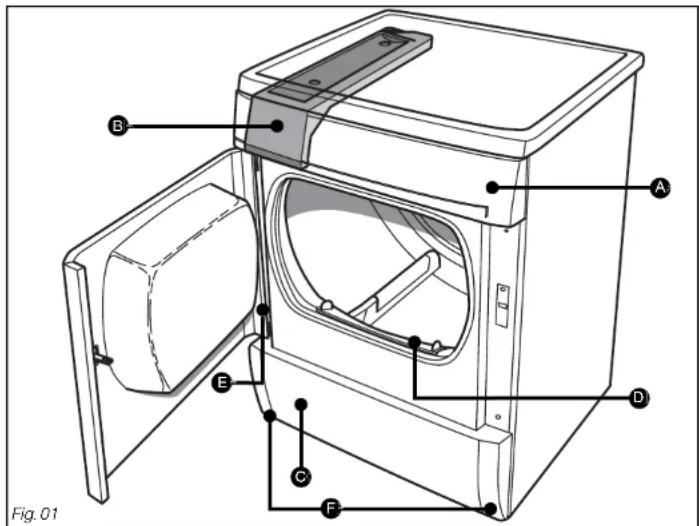

2 / DESCRIÇÃO DO APARELHO

- APRESENTAÇÃO GERAL DA MÁQUINA DE ROUPA

A Painel de comando
B Recipiente de recuperação de água
© Grelha do condensador

D Filtro
E Placa das características (Referência Serviço Pós Venda)
F Pés reguláveis

PT

3 / INSTALAÇÃO DA SUA MÁQUINA DE SECAR ROUPA

• ENVOLVENTE DO APARELHO

Conselho :

A sua máquina de secar roupa liberta calor e se a colocar em proximidade com outro aparelho ou móvel, recomendamos-lhe de deixar sempre entre eles um espaço para facilitar a circulação do ar (Fig. 02).

Importante :

Desaconselhamos veementemente :

• Instalar o aparelho num chão de alcatifa. Se não poder evitar, tomar todas as disposições para não perturbar o ar na sua base.
• Instalar a sua máquina de secar roupa num lugar em que pode ser submetido a projecções de água.
• Instalar a sua máquina de secar roupa num local pequeno e fechado (se for o caso, abrir a porta ou a janela durante a secagem).
• Instalar a máquina de secar roupa num local insuficientemente ventilado, a temperatura do local deve ser inferior a 30°C durante a seca-gem.

• NIVELAMENTO

Importante :

Verificar com um nívelador se o aparelho está nivelado :

A máquina de secar roupa está equipada de 4 pês reguláveis (Fig.03). Para regular a sua horizontalidade e a sua estabilidade deverá:
– Incliná-la ligeiramente para trás.
- Em função da configuração do solo, apertar ou desapertar, com uma chave simples ou uma chave de fendas, um ou vários pés para os regular em altura (Fig. 03).
- Voltar a colocar a máquina de secar roupa nos seus pés e verificar a sua estabilidade.

Se encastrar o aparelho debaixo de uma bancada de trabalho, deverá, ou conservar a parte superior estratificada de origem, ou substitui-la por um kit menos espesso, previsto para este efeito e disponível no seu revendedor. Por razões de segurança, nunca utilize o aparelho sem a parte superior.

• MONTAGEM EM COLUNA

Tem à sua disposição no seu revendedor um kit de adaptação. Este kit permite fixar a sua máquina de secar roupa por cima da sua máquina de lavar roupa.

Importante :

Verifique no seu revendedor se o kit de sobreposição é compatível com a sua máquina de lavar. Por razões de segurança, a montagem deverá ser feita por pessoal qualificado.

- MODIFICAÇÃO DO SENTIDO DE ABERTURA DA PORTA

Se o desejar, pode modificar o sentido de abertura da porta procedendo da seguinte forma : (Fig. 04 ou 05).

• Remover do painel dianteiro os 4 parafusos que fixam as charneiras B.
• Inverter e fixar a dobradiça
• Reposicionar a porta na dobradiça .B
• Inverter e fixar a dobradiça B
• Inverter o fecho ●m o tapa-fecho na faElada.
• Inverter na porta a lingueta

PT

3 / INSTALAÇÃO DA SUA MÁQUINA DE SECAR ROUPA

• ALIMENTAÇÃO ELÉCTRICA

Perigo :

Para a instalação eléctrica do seu aparelho :
- Não utilizar nenhuma extensão, adaptador, tomada múltipla nem programador eléctrico diferido.
- A tomada eléctrica deve estar facilmente acessível mas deve ficar fora do alcance das crianças.
- No caso de incerteza sobre o estado da sua instalação, recorrer a um instalador ou a um profissional qualificado depositário da marca.
- Nunca eliminar a ligação à terra.

A instalação eléctrica deve obedecer às normas em vigor e às prescrições das Autoridades Eléctricas do país em questão, em particular para a ligação à terra e para a localização numa sala húmida.

Não nos responsabilizamos por qualquer incidente causado por uma instalação eléctrica incorrecta.

- SUBSTITUIÇÃO DO FIO DA ALIMENTAÇÃO

Importante :

Para sua segurança, esta operação deverá ser efectuada obrigatoriamente pelo serviço pós-venda do fabricante, ou por um profissional qualificado.

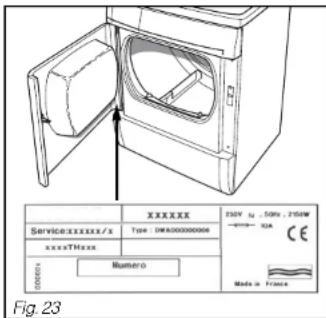

Conselho :

De forma a encontrar facilmente no futuro as referências do seu aparelho, recomenda-se que as aponte na página "Serviço pós venda e relações dos consumidores" (esta página explica -lhe igualmente onde as encontrar no aparelho).

O aparelho está conforme às directivas europeias 2006/95/CEE (directiva baixa tensão) e 2004/108/CEE (compatibilidade electromagnética).

PT

4 / PREPARAÇÃO DA ROUPA

• VERIFICAR O ESTADO DOS SEUS TECIDOS

Conselho :

Se, antes de introduzir a sua roupa na máquina de secar roupa notar, mesmo depois da lavagem, a presença de nódoas, não pór a secar as peças de roupa com nódoas, em regra geral, as nódoas que foram engomadas ou secas na máquina de secar roupa não podem ser removidas. Consultar eventualmente as receitas para o tratamento das nódoas difíceis que lhe são fornecidas na maioria dos guias de utilização de máquina de lavar roupa e, sobretudo, lavar novamente a roupa com nódoas.

• Preparar a sua roupa :

• Fechar os fechos de correr e de pressão.
• Remover os botões mal cosidos, os alfinetes, os agrafos.
• Atar os cintos, as fitas das batas, etc.
• Esvaziar os bolsos.

— No caso de utilização de produtos amacia- dores, respeite os avisos do fabricante.

Importante :

Não pôr a secar na máquina de secar ruppa :

– O's artigos que incluam materiais como borracha (por exemplo: Touca de banho, têxtil e roupa hermética, revestimento, travesseiros, etc...)

• As clorofibras (Thermolactyl* por exemplo) *Marca registada
• Peças de roupa com armações que se possam soltar
  – Os artigos volumosos (edredões, etc.)
• A roupa não centrifugada
• A roupa tendo sido submetida a limpezas com produtos químicos inflamáveis.

Importante :

Verificar a etiqueta dos seus tecidos:

Secagem normal

Secagem suave

Não secar no tambor

- INTRODUÇÃO DA ROUPA NO TAMBOR

• Abra a porta, premindo-a (prima ao nível da etiqueta) (Fig. 06).
• Verificar se o filtro está no seu lugar.
• Introduzir a roupa lavada e centrifugada no tambor sem a amontoar nem a dobrar.
• Preste atenção para não bloquear roupa na porta.
• Voltar a fechar a porta.

A capacidade máxima do aparelho é de 7 kg, 8 kg ou 9 kg (consoante o modelo).
- Para limitar o vincar e optimizar os tempos de secagem, recomenda-se de não sobrecarregar.

- APRESENTAÇÃO DO PAINEL DE COMANDOS

- PROGRAMAÇÃO DE UM CICLO DE SECAGEM

A sua máquina de secar roupa tem um sensor que permite detectar automaticamente o momento em que a sua roupa atinge o grau de secagem seleccionado.

- Colocação em funcionamento do aparelho :

Verificar se o cabo eléctrico está ligado. A colocação em funcionamento apenas pode ser efectuada se a porta estiver correctamente fechada.

- Escolher o seu programa (cf. tabela "Os programas da máquina de secar roupa" nas páginas seguintes) rodando o Selector de programas (Ada nos dois sentidos).

- Premir em "Iniciar/Pausa" . |D pG-grama começa.

O visor Forma-o do tempo restante, com um grau de precisão que vai aumentando ao longo do ciclo de secagem.

Conselho :

Consultar a tabela dos programas da página a seguir para determinar aquele de que precisa consoante o tipo de roupa.

Desenrolar do programa :

Tempo restante :

PT

5 / A PROGRAMAÇÃO

- Início diferido de um programa: - Seleccionar o programa com o Selector de programas

- Rodar o botão "Inicio diferido" para E atrasar o início do programa por hora até obter o tempo escolhido (máximo 24h00). - Validar premindo a tecla "Iniciar/Pausa"

O visor Fa fixo e informa-o do tempo restante antes do início do seu programa. A última hora é contada em minutos.

Terminada a fase de início diferido, o programa arranca realmente. O visor indica-lhe o tempo restante, com um grau de precisão que se vai apurando durante o ciclo de secagem.

- Pôr ou tirar uma peça durante a secagem :

- Premir em "Iniciar/Pausa" para Gierromper a secagem ou abrir a porta directamente. O visor pisca.

- Pôr ou tirar a ou as peças de tecido, fechar a porta.

- Premir a tecla "Iniciar/Pausa" ▶ G para reiniciar a secagem.

- Modificação de uma programação ou de uma secagem em curso :

Se se tiver enganado no programa, pode modificar a escolha durante o ciclo.

- Premir em "Iniciar/Pausa" para Cerrromper a secagem.

O visor pisca.

- Escolher outro programa.

- Premir a tecla 'Iniciar/Pausa' ▶ G para reiniciar a secagem.

- Fase de arrefecimento : ✉

Cada programa termina com uma fase de arrefecimento de alguns minutos, de modo a permitir o arrefecimento progressivo da roupa.

Importante :

Não pare a sua máquina de secar roupa antes do fim deste ciclo.

Tempo restante antes do início do ciclo de secagem

Desligar o programa

Arrefecimento :

PT

5 / A PROGRAMAÇÃO

• Paragem do aparelho :

No fim do programa, o indicador "STOP" acende, o visor indica "0:00".

Os indicadores luminosos "Filtro" e

"Recipiente cheio" piscam para lhe lembrar que tem de limpar o filtro e esvaziar o recipiente de recuperação de água após cada ciclo de secagem:

- Rode o Selector de programas Ara a posição "Paragem".

- Esvaziar a máquina.

- Limpar o filtro e esvaziar o recipiente de recuperação da água (ver como proceder no capítulo "MANUTENÇÃO DO SEU APA-RELHO").

• OPÇÕES

- Opção "Sinal Sonoro":

- Premir a tecla "Sinal Sonoro". No B final da secagem, ouvirá 3 bips a cada minutos durante 1 hora, até que abra a porta, ou que desligue o aparelho.

- Opção "Anti-vincos":

A opção "Anti-vincos" permite a agitação dos têxteis de 10 em 10 minutos durante 24 horas, até à abertura da porta ou à paragem do aparelho. Esta opção inicia imediatamente a seguir à secagem, evitando o amontoamento dos têxteis.

- Para seleccionar esta opção, premir a tecla

"Anti-vincos".

Nota :

As opções "Anti-vincos" e "Sinal Sonoro" permanecem seleccionadas quando passa de um programa para o outro. Um simples toque permite-lhe retirar a seleção destas opções, mesmo que esteja a meio do programa.

Fim do programa

Opção "Sinal Sonoro"

Opção "Anti-vincos"

PT

5 / A PROGRAMAÇÃO

- Opção de "Temporizador":

Esta função permite-lhe terminar a secagem de algumas pecas que não estejam suficientemente secas (caso de cargas não homogêneas), ou secar rapidamente pequenas cargas.

- Seleccione o programa adaptado aos seus tecidos, com a ajuda do Selector de programas A

- Prima sucessivamente o botão "Temporizador" até o Der a duração

de secagem desejada (este tempo é adicionado em espaços de 10 minutos).

A temperatura de secagem é adaptada ao têx-til do programa seleccionado.

- Inicie a secagem premindo o botão "Iniclar/Pausa" | ▷ G.

- OS ALERTAS

• Durante o ciclo :

O seu recipiente está cheio durante o ciclo de secagem, o aparelho pára durante o programa.

O indicador "Recipiente cheio" e t restante piscam.

- Proceder ao esvaziar do seu recipiente de recuperação de água (ver como proceder no capítulo "MANUTENÇÃO DO SEU APA-RELHO").

- Premir a tecla "Iniciar/Pausa" |D G para reiniciar a secagem.

• Aviso "Limpeza condensador":

Periodicamente, o indicador "Condensador" fica intermitente para lhe relembrar que tem de limpar o condensador (ver como proceder no capítulo *MANUTENÇÃO DO SEU APARELHO").

Observación:

Não se esqueça de fazer esta operação imediatamente, pois este aviso desaparece no início do programa seguinte.

Opção de Temporizador :

Desligar o programa

Programas diários Natureza do tecido		Resultado de secagem
ALGODÃO
Extra seco	Algodão Seco
Seco	Algodão Seco
Ponto de engomar	Algodão Pouco húmido
Engomar à máquina	Algodão Húmido
TODOS OS TECIDOS
Seco	Tecidos correntes	Seco
Ponto de engomar	Tecidos correntes	Pouco húmido
Outros programas de secagem
Camisas	Sintético, fácil de engomar	Seco
Sintético	Delicado, sintético	Seco
Delicado	muito delicado: seda,lingerie, sintético leve...	Seco
Refrescar e arejar os tecidos após uma arrumação prolongada
Ventilação	Outros tecidos	15 minutos
Ventilação lã	Lãs	6 minutos

Importante :

Após uma falha eléctrica, o programa em curso anula-se. Tem neste caso de recomeçar todas as operações de programação. A duração de secagem adapta-se automaticamente ao grau de secagem já atingido.

Conselho :

Por medida de segurança, recomenda-se desligar o cabo eléctrico quando não utilizar o aparelho.

5 / A PROGRAMAÇÃO

- PROGRAMA PARA OS TESTES COMPARATIVOS E NORMALIZADOS

PROGRAMAS RECOMENDADOS PARA OS ENSAIOS SEGUNDO EN 61121 - DIRECTIVA 95/13/CEE

- Modelos 7 kg :

Carga I "algodão seco"	7 kg	... escolher "Algodão" - Seco
Carga I "algodão pronto a engomar"	7 kg	... escolher "Algodão" - Ponto de engomar
Carga III "têxtil de manutenção fácil" 3 kg ... escolher "Sintético"

- Modelos 8 kg :

Carga I	"algodão seco"	8 kg	... escolher "Algodão" - Seco
Carga I	"algodão pronto a engomar"	8 kg	... escolher "Algodão" - Ponto de engomar
Carga III	"têxtil de manutenção fácil"	4 kg	... escolher "Sintético"

• Modelos 9 kg :

Carga I	"algodão seco"	9 kg	... escolher "Algodão" - Seco
Carga I	"algodão pronto a engomar"	9 kg	... escolher "Algodão" - Ponto de engomar
Carga III	"têxtil de manutenção fácil" 4 kg ... escolher "Sintético"

PT 6 / MANUTENÇÃO DO SEU APARELHO

• LIMPEZA DO FILTRO

Importante :

Lembramos-lhe que o filtro deve ser limpo após cada ciclo.

Fica situado na parte inferior da abertura da sua máquina de secar roupa.

Para o limpar, proceda da seguinte forma :
- Removê-lo do seu alojamento puxando de baixo para cima (Fig. 08).
- Abrir o filtro (Fig. 09).
- Limpá-lo desembaraçando-o da fina camada de pêlos que o cobre (Fig. 10).

Importante :

Nunca deve ser passado por água (Fig.

11).

Voltar a colocá-lo no seu alojamento empur- rando-o a fundo.

- ESVAZIAR O RECIPIENTE DE RECU- PERAÇÃO

Fica situado na parte superior do seu aparelho. Recupera a água extraída da roupa durante a secagem.

- Para o esvaziar, tirá-lo do seu alojamento puxando-o para si (Fig. 12).

Importante :

O recipiente de recuperação deve ser esvaziado após cada ciclo de secagem (Fig.13).

Importante :

Risco de gelo : No caso de risco de gelo, esvaziar o recipiente de recuperação de água.

Importante :

Deslocar o aparelho : Evvaziar o recipiente de recuperação da água se quiser deslocar ou inclinar o seu aparelho.

- Esvaziar o recipiente (Fig. 13).

6 / MANUTENÇÃO DO SEU APARELHO

• EVACUAÇÃO DIRECTA DA ÁGUA DE CONDENSAÇÃO

De forma a evitar esvaziar o recipiente de recuperação de água a cada utilização, tem à sua disposição um kit (*) para a evacuação directa da água do condensador para os esgotos (Tubo + Deflector). Para isso:

- Desencaixar o tubo existente e empurrá-lo para o interior do aparelho (Fig. 14).

- Fixe o deflector na parte superior da bomba (Fig. 15)

- Ligar o tubo do kit no adaptador do aparelho (Fig. 16)

Pode ligar a extremidade do tubo de evacuação ou:

- Num sifão ventilado (Fig. 17).

- Num sifão de uma pia (Fig. 18).

Durante a ligação a um sifão, tem de tirar o obturador do mesmo. Encaixar depois o adaptador de borracha a fundo. Se necessário, instalar um colar de aperto (Fig. 18).

Importante :

O deflector deve estar obrigatoriamente instalado antes de proceder à ligação do tubo de evacuação para evitar qualquer projeccão no caso de desencaixe do tubo.

PT 6 / MANUTENÇÃO DO SEU APARELHO

O condensador deve ser limpo duas vezes por mês.

Importante :

Desligar o cabo de alimentação eléctrica antes de limpar o condensador.

• Inclinar a grelha situada na parte dianteira do aparelho.
• Desbloquear o condensador (Fig. 19).
• Retirá-lo delicadamente (Fig. 20).
• Limpar o condensador de pêlos.
• Limpá-lo apenas passando pela torneira da água (Fig. 21).
• Verificar se após a limpeza todos os tubos estão "destapados" e se as alhetas estão limpas.
• Esfregar sumariamente
• Voltar a colocar o condensador, bloqueá-lo e voltar a encaixar a grelha.

Importante :

Durante a montagem do condensador, mantenha-o contra o fundo do seu alojamento durante a operação de bloqueio.

• LIMPEZA DO APARELHO

Conselho :

Para a limpeza do painel de bordo, do acesso ao tambor, da carroçaria, utilize uma esponja ou um pano húmido com água e sabão líquido.

• Verificar se não existe nenhum cotão à volta da máquina de secar roupa.
• Limpar a junta da porta com um pano húmido.
• Limpar o compartimento do filtro com o seu aspirador uma vez por ano.
  Em todos os casos, nunca usar (Fig. 22):
• Os pós abrasivos
• As esponjas metálicas ou de plástico
• Os produtos à base de álcool (álcool, diluente, etc.)

7 / INCIDENTES QUE PODEM OCORRER

Conselho :

Alguns incidentes podem ocorrer durante a utilização da sua máquina de secar roupa, eis alguns pontos a verificar.

Avarias : Verificar se :
A máquina de secar roupa não arranca :	- a tomada eléctrica está ligada.- a porta está correctamente fechada- o condensador está bem bloqueado- o botão "Início" foi accionado (se o aparelho não está em pausa).
Os tempos de secagem são demasiados longos :	- o filtro no tambor está cheio de pêlos.- a carga de roupa fica bastante centrifugada (500 rpm no mínimo, mas uma centrífugaços de 850 rpm dá melhores tempos de secagem).- a temperatura do local onde se encontra a máquina não é demasiada elevada, especialmente se esta for pequena: se necessário, abrir a porta ou a janela.- o condensador não está muito sujo- o tubo de evacuação possui cotovelos a mais.- o programa de secagem seleccionado corresponde ao tipo de roupa colocado no tambor.
A roupa ficou demasiada húmida :	- o filtro no tambor está carregado de pêlos.- a selecção do tipo de secagem é correcta (demasiado fraco): passar para o programa superior ou aumentar o tempo de secagem.- o condensador não está obstruído pelos pêlos
A roupa ficou demasiada seca e enrugada :	- o programa de secagem seleccionado corresponde ao tipo de roupa colocado no tambor.
A secagem não é homogênea :	- a carga de roupa não é composta de têxtels, a natu-reza é demasiada diferente (ex.: lençóis com calças de ganga).- a roupa foi colocada "dobrada" no tambor.- o tambor não ficou devidamente carregado.
As peças de roupa sintéticas estão carregadas de electricidade está-tica :	- a roupa não ficou demasiada seca.- utilizou amaciador durante a lavagem, a utilização deste produto permite reduzir em grande parte os problemas de electricidade estática.
O indicador luminoso "recipiente cheio" está aceso :	- o recipiente de recuperação de água está cheio: após tê-lo esvaziado, voltar a colocá-lo correctamente no devido lugar encaixando-o no fundo do seu alojamento.
O indicador luminoso "recipiente cheio" acende-se quando o recipiente está vazio :	- o recipiente está correctamente encaixado: empurre-o bem a fundo.- o condensador está correctamente fechado dos dois lados.

PTI 8 / SERVIÇO PÓS VENDA

• INTERVENÇÕES

As eventuais intervenções no seu aparelho devem ser efectuadas por um profissional qualificado depositário da marca. Durante a sua ligação telefónica, indicar a referência completa do seu aparelho (modelo, tipo, número de série). Estas informações constam da placa das características (Fig. 23).

PEÇAS DE ORIGEM

Durante uma intervenção de manutenção, pedir a utilização exclusiva de peças certificadas de origem

- SUBSTITUIÇÃO DA LÂMPADA (consoante o modelo)

Pode proceder à substituição da lâmpada (tipo E14-15W/230V) (Fig. 24).

Importante :

Desligar o cabo de alimentação eléctrica antes de proceder à substituição da lâmpada.

Para isso :

- Desapertar a tampa situada à esquerda no interior do aparelho.

- Desapertar a lâmpada defeituosa e substitui-la.

- Reapertar a tampa.

Importante :

A mudança da lâmpada deve ser efectuada a FRIO.
