Type de produit	Condensdroger
Capacité	7 kg of 8 kg (afhankelijk van model)
Afmetingen (H x B x D)	Ongeveer 85 x 60 x 60 cm
Gewicht	Ongeveer 45 kg
Voeding	230 V / 50 Hz
Vermogen	Ongeveer 2500 W
Programma’s	Katoen, Mengsels, Fijne was
Droogtijdinstelling	Instelbaar via draaiknop (tijdselector)
Uitgestelde start	3, 6 of 9 uur
Antikreukfunctie	Ja, tot 24 uur na cyclus
Wateropvang	Opvangbak, na elke cyclus legen
Filter	Na elke cyclus reinigen (niet onder kraan)
Condensor	Twee keer per maand spoelen onder kraan
Deurscharnier	Omkeerbaar
Typeplaatje	Onderaan apparaat (referentie servicedienst)
Veiligheid	Kinderslot, oververhittingsbeveiliging
Energielabel	Niet vermeld (ouder model)
Geluidsniveau	Ongeveer 65 dB (droogprogramma)

Veelgestelde vragen - 2SF-80CB FAGOR

Waarom start de droger niet?

Controleer of de stekker in het stopcontact zit, de Aan/Uit-knop is ingedrukt, de deur goed gesloten is en de condensor vergrendeld is.

De droogtijd is veel te lang. Wat kan ik doen?

Maak de filter schoon (na elke cyclus) en de condensor (twee keer per maand). Zorg dat het wasgoed goed gecentrifugeerd is (min. 500 tpm) en kies het juiste programma.

Het wasgoed is te vochtig na het drogen.

Controleer of de filter niet vol pluis zit. Kies een programma met een hogere droogtemperatuur of een langere droogtijd. Maak ook de condensor schoon.

Hoe maak ik de filter schoon?

Trek de filter uit de opening (onder de deur), open hem en verwijder het pluis met uw hand. Niet onder de kraan reinigen.

Hoe leeg ik de wateropvangbak?

Trek de bak naar voren (onder het apparaat), leeg hem in de gootsteen, en schuif hem terug tot hij vastklikt.

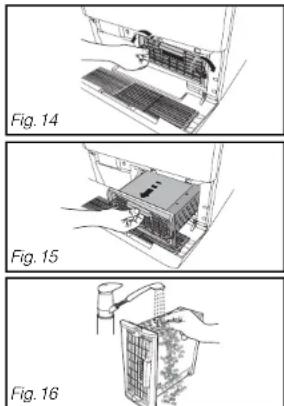

Hoe vaak moet ik de condensor reinigen?

Twee keer per maand. Trek het rooster aan de voorkant open, verwijder de condensor, spoel hem af met water (geen zeep), en plaats hem terug.

Het indicatielampje 'Bak vol' brandt, maar de bak is leeg.

Waarschijnlijk is de bak niet goed teruggeplaatst. Duw hem stevig naar achteren tot hij op zijn plaats klikt.

Kan ik de openingsrichting van de deur wijzigen?

Ja, dat is mogelijk. Verwijder de schroeven van de scharnieren, zet ze aan de andere kant vast en verplaats het slot. Raadpleeg de handleiding voor details.

Het wasgoed zit vol statische elektriciteit.

Droog het wasgoed niet te lang. Gebruik wasverzachter tijdens het wassen om statische elektriciteit te verminderen.

Waar vind ik het serienummer van mijn droger?

Het typeplaatje met model, type en serienummer zit aan de onderkant van het apparaat (Fig. 18 in de handleiding).

GEBRUIKSAANWIJZING 2SF-80CB FAGOR

• Veiligheidsvoorschriften 35
- Bescherming van het milieu 36

- Algemene presentatie van de droogtrommel ____ 37

3 / INSTALLATIE VAN DE DROOGTROMMEL

• Omgeving waar het apparaat wordt geplaatst ____ 38
  • Waterpas zetten 38
  • Inbouwen 39
• Kolommontage 39
• Omzetten van de openingsrichting van het luik ____ 39
  • Elektrische voeding 40

4 / VOORBEREIDING VAN HET WASGOED

• De staat van de textielwaren controleren ____ 41
• Plaatsen van het wasgoed in de trommel ____ 41

5 / PROGRAMMEREN

• Presentatie van het bedieningspaneel ____ 42
• Programmeren van een droogcyclus 42
  • Droogtijd 44

6 / NORMAAL ONDERHOUD

• Schoonmaken van de filter 45
• Legen van de opvangbak 45
• Schoonmaken van de condensor 46
• Schoonmaken van het apparaat 46

7 / STORINGEN DIE OP KUNNEN TREDEN 47

8 / SERVICEDIENST 48

NL

1 / TER ATTENTIE VAN DE GEBRUIKERS

[Non-Text]

Belangrijk :

Alvorens het apparaat in gebruik te nemen vragen wij u eerst deze installatiehandleiding aandachtig te lezen om u snel met de werking vertrouwd te maken.

!

Belangrijk :

Deze gebruikshandleiding bij het apparaat bewaren. Mocht u het apparaat verkopen of afstaan aan iemand anders, moet u ervoor zorgen dat de gebruikshandleiding met het apparaat wordt meegeleverd. Wij verzoeken u kennis te nemen van de handleiding voordat u het apparaat gaat installeren en gebruiken. Deze handleiding met de erin staande tips zijn opgesteld voor uw veiligheid en die van anderen.

• VEILIGHEIDSVOORWAARDEN

• Installatie

- U moet het apparaat, zodra het is geleverd, onmiddellijk uitpakken of laten uitpakken. Controleer of het niet is beschadigd tijdens het vervoer. Zet het eventueel nodige voorbehoud schriftelijk op de leverbon waarvan u trouwens een exemplaar moet krijgen. U mag nooit en te nimmer en beschadigd apparaat aansluiten. Als het apparaat is beschadigd, moet u contact opnemen met de leverancier.

- Alvorens het apparaat aan te sluiten, moet u de instructies lezen die staan vermeld in de InstallatieGids.

- Zolang de installatie van de droogtrommel niet volledig tot stand is gebracht, mag u hem niet aansluiten op het stroomnet.

- De gegevens met betrekking tot de elektrische aansluiting vermeld op het typeplaatje van het apparaat moeten overeenkomen met die van het stroomnet.

- De contactdoos moet altijd toegankelijk zijn en blijven, zelfs nadat het apparaat geïnstalleerd is. - U mag de eigenschappen van dit apparaat niet wiljzigen of proberen te wiljzigen. Dit zou gevaar voor u kunnen opleveren.

- Indien wijzigingen nodig zijn gezien de installatiemogelijkheden bij u thuis, moet u de elektrische en loodgieterswerkzaamheden toevertrouwen aan een erkende elektricien en loodgieter.

- Het apparaat mag niet geïnstalleerd worden achter een deur met vergrendeling, een schuifdeur of een deur waarvan het scharnier zich aan de andere zijde van de droogtrommel bevindt.

- Dit apparaat is ontworpen voor normaal gebruik in de huiselijke kring. Het mag niet worden gebruikt voor commerciële of industriele doeleinden of voor andere doeleinden dan die waarvoor het is ontworpen.

• Kinderbeveiliging

• Dit apparaat mag alleen door volwassenen worden gebruikt. Zorg ervoor dat kinderen niet met het apparaat kunnen spelen en houd huisdieren uit de buurt.
• Als het apparaat in werking is moet u ervoor zorgen dat kleine kinderen niet in de buurt van het apparaat kunnen komen.
• Na het uitpakken, moet u het verpakkingsma- terlaal buiten bereik van kinderen opbergen.
• Houd al het verpakkingsmateriaal buiten bereik van kinderen (bijvoorbeeld : plastic zakken, polystyreen enz..), deze kunnen gevaar opleveren voor kinderen : verstikkingsgevaar.
• Dit apparaat is niet ontworpen om te worden gebruikt door personen (kinderen inbegrepen) met verminderd lichamelijk, zintuiglijk of geestelijk vermogen of personen zonder ervaring of kennis behalve indien zij onder toezicht staan of middels iemand die voor hun veiligheid verantwoordelijk is, vooraf instructies hebben ontvangen wat betreft het gebruik van het apparaat.

- Gebruik

Belangrijk :

De droogtrommel is uitsluitend en alleen bestemd voor gebruik thuis, voor het drogen van textielwaren die geschikt zijn voor drogen in een machine.

Belangrijk :

De volgende voorschriften moeten absoluut in acht genomen worden. Wij wijzen iedere aansprakelijkheid van de hand in geval van niet inachtneming van deze aanbevelingen, dit zou materiële schade of lichamelijk letsel met zich mee kunnen brengen.

NL 1 / TER ATTENTIE VAN DE GEBRUIKERS

- De stoffen bevat in het vuil, zoals olie, aceton, alcohol, benzine, kerosine, ontvlekkers, terpentijn en was moeten verwijderd worden vooraleer ze opdrogen in uw apparaat (bijvoorbeeld met een wasprogramma met warm water en een extra dosis reinigingsproduct).

- Voorschriften gebruik ontvlekkers: elke voorafgaande behandeling met oplosmiddel, ontvliekker, aërosol zoals aceton, alcohol, benzine, kerosine, terpentijn is verboden; deze producten zijn immers bijzonder ontvlambaar. Tevens raden we aan deze producten niet te gebruiken in de buurt van uw droogtrommel en meer in het algemeen in de buurt van elektrische apparaten in een slecht verlucht vertrek, om risico van ontploffingen te voorkomen.

- U moet het apparaat gebruiken zoals beschreven in de handleiding om schade aan de machine zelf en aan het wasgoed te voorkomen. Geen oplosmiddelen gebruiken in het apparaat (brandgevaar en ontploffingsgevaar).

• Neem de etiketten met de onderhoudsvoorschriften op het wasgoed in acht.
• Indien u het laadvenster of de trommel tijdens een droogcyclus moet openen, mag u niet aan de trommel komen want hij is zeer heet.
• In het geval storingen optreden die u niet zelf kunt verhelpen aan de hand van de tips die wij u geven (zie Hoofdstuk *STORINGEN DIE KUNNEN OPTREDEN*), moet u de hulp van een vakman inroepen.
• Alvorens het apparaat af te voeren als het is versleten, moet u het onbruikbaar maken. U moet de voedingskabel van het stroomnet afhalen en doorsnijden vlak achter het apparaat. Zorg ervoor dat het laadvenster niet meer dicht kan.
• Veiligheidshalve moet u, als u de voedingskabel van het apparaat wenst te vervangen, een beroep doen op een vakman.
• In geval van storingen bij de werking moet u de steker van het apparaat uit de contactdoos halen en uw servicedienst bellen.

• MILIEUBESCHERMING

Het verpakkingsmateriaal van dit apparaat is recyclebaar. Doe mee aan de recycling en draag bij aan de bescherming van het milieu door dit materiaal in de hiervoor bestemde gemeentecontainers te deponeren.

Uw apparaal bevat tevens vele recycleerbare materialen. Daarom is het voorzien van dit logo wat aangeeft dat de gebruikte apparaten van ander alval dienen te worden gescheiden in de lidstaten van de Europese Unie. De recycling van de apparaten die door uw fabrikant wordt georganiseerd wordt op deze manier onder de beste omstandigheden uitge-

nisch afval. Informeer bij uw gemeente of bij uw verkoper naar de dichtstbijzijnde inzamelplaats voor uw oude apparaten. Wij danken u voor uw bijdrage aan de bescherming van het milieu.

• ENERGIEBESPARINGEN

• Centrifugeer het wasgoed op hoge snelheid zodat het zo droog mogelijk is, op deze manier zult u energie besparen.
• Laad het apparaat tot aan zijn maximale capaciteit met het oog op een optimaal gebruik van de energie. Hierbij de vermeldingen met betrekking tot de hoeveelheden die wij in deze gids geven in acht nemen.
• Als de omgevingstemperatuur hoog is en als het vertrek klein is, wordt de benodigde droogtijd opgevoerd en dientengevolge ook het energieverbruik.
• U moet de filter na iedere droogcyclus schoonmaken.
• De condensor twee keer per maand schoonmaken.
• Schakelen uw inrichting wanneer de cyclus wordt beeindigd.

NL 2 / BESCHRIJVING VAN HET APPARAAT

• ALGEMENE PRESENTATIE VAN DE DROOGTROMMEL

A Bedieningspaneel
B Opvangbak water
© Rooster condensor

D Filter
E Typeplaatje (Referentie Servicedienst)
F Verstelbare poten

3 / INSTALLATIE VAN DE DROOGTROMMEL

De droogtrommel geeft warmte af, wanneer u hem installeert naast een ander apparaat of een meubelstuk, raden wij u aan tussen beide een kleine ruimte open te laten voor de luchtstroom (Fig. 02).

Belangrijk :

Wij raden u ten sterkste af :

• Het apparaat te installeren op vloerbedekking. Als het niet anders kan, moet u alle nodige voorzorgsmaatregelen treffen om ervoor te zorgen dat de luchtstroom vrijelijk eronder door kan stromen.
• De droogtrommel te installeren in een ruimte waar hij aan waterprojecties kan worden blootgesteld.
• De droogtrommel in een kleine gesloten ruimte te installeren (indien dit toch het geval is, moet u de deur of het raam open zetten als de droogtrommel draait).
• De droogtrommel te installeren in een vertrek met onvoldoende ventilatie, de temperatuur in het vertrek mag niet boven de 30°C komen als de machine draait.

• WATERPAS ZETTEN

Belangrijk :

Controleren met behulp van een waterpas of de droogtrommel horizontaal staat :

De droogtrommel is voorzien van 4 verstelbare poten (Fig. 03). Om de machine horizontaal en stabiel te zetten :

- De droogtrommel iets naar achteren toe kantelen.

• Naar gelang de vloer met behulp van een sleutel of een schroevedraaler één of meer-dere poten losschroeven of aandraaien om de juiste hoogte in te stellen (Fig. 03).
• Zet de droogtrommel terug op de poten en controleer of hij nu horizontaal is.

Als u het apparaat inbouwt onder een werkvlak, moet u de oorspronkelijke bovenkant bijhouden of vervangen door een minder dikke kit die hiervoor voorzien is en verkrijgbaar is bij de verkoper. In geen geval mag het apparaat zonder bovenkant werken. Dit uit veiligheidsoverwegingen.

• KOLOMMONTAGE

Een aanpassingskit is verkrijgbaar bij uw verkoper. Met deze kit kan de droogtrommel boven op uw wasmachine bevestigd worden.

Belangrijk :

Controleer bij uw verkoper of de bovenbouwkit compatibel is met uw wasmachine. Uit veiligheidsoverwegingen, moet de montage uitgevoerd worden door een vakman.

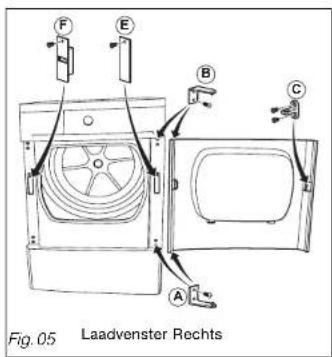

- OMZETTEN VAN DE OPENINGSRICHTING VAN HET LAADVENSTER

Indien u het wenst kunt u de openingsrichting van het laadvenster omzetten, hiervoor moet u als volgt te werk gaan : (Fig. 04 ou 05).

• Verwijder uit het voorpaneel de 4 schroeven die de scharnieren van bouden.
• Hel scharnier A in de andere kant vastzetten.
• De deur terugzetten op het scharnier.
• Het scharnier som de andere kant vastzetten.
• Zet het slotje niet zijn afdekplaatje op andere kant van het voorpaneel.
• Zet op het laadvenster de schieter

3 / INSTALLATIE VAN DE DROOGTROMMEL

Voor de elektrische installatie van het apparaat :

• Mag u geen verlengsnoeren, adaptors, meervoudige contactdozen of elektrische programmare-gelaars gebruiken,
• Moet de contactdoos altijd goed toegankelijk zijn maar moet buiten bereik van kinderen blijven.
• In geval van twijfel wat betreft de elektrische installatie bij u thuis moet u een beroep doen op een installateur of een voor dit merk erkend vakman.
• Mag u nooit en te nimmer de aardaansluiting weghalen.

De elektrische installatie moet conform de geldende normen en de voorschriften van de Autoriteiten voor Elektriciteit van het desbetreffende land zijn, in het bijzonder wat betreft de aardaansluiting en de plaatsing in een badkamer.

Onze aansprakelijkheid kan niet worden ingeroepen in geval van incidenten veroorzaakt door een onjuiste elektrische installatie.

• VERVANGING VAN HET STROOMSNOER

Belangrijk :

Voor uw eigen veiligheid, dient dit te gebeuren door de naverkoop service van de fabrikant en bevoegde vakman.

Tip :

Om de referenties van het apparaat later moeiteloos terug te kunnen vinden, raden wij u ze te noteren op de bladzijde "Servicedienst en Consumentendienst" (op deze bladzijde eveneens vermeld waar u ze kunt vinden).

Het apparaat voldoet aan de Europese richtlijnen 2006/95/CEE (richtlijn lage spanning) en 2004/108/CEE (elektromagnetische compatibiliteit).

4 / VOORBEREIDING VAN HET WASGOED

Indien u, voordat u het wasgoed in de droogtrommel doet, vlekken ziet ondanks het feit dat het wasgoed al is gewassen, moet u de betreffende stukken wasgoed niet in de droogtrommel doen aangezien het een felt is dat in het algemeen vlekken niet meer kunnen worden verwijderd na het strijken of een cyclus in de droogtrommel.
Zie zonodig de verschillende tips om hardnekkige vlekken te verwijderen die in de meeste gebruiksgidsen van wasmachines staan en begin met het betreffende stuk wasgoed opnieuw te wassen.

• Voorbereiding van het wasgoed :

– Doe ritsen en drukknopjes dichts
— Haal slecht vast zittende knopen, spelden
en veiligheidsspelden, nietjes enz.. weg
– Doe riemen, bandjes van schorten enz.. dicht
- Leeg de zakken.

— Bij het gebruik van verzachters, respec- teer de aanbevelingen van de fabrikant.

Belangrijk :

U mag de volgende stukken niet in de droogtrommel doen :

• De artikels die materialen zoals rubber bevatten (bijvoorbeeld douchekapje, waterdichte textiel en kleding, voeringen, hoofdkussens, enz.)
• Chloorvezels (Thermolactyl* bijvoorbeeld) *Gedeponeerd handelsmerk
• Het wasgoed dat voorzien is van beugels die los kunnen komen
  – Grote stukken (dekbed enz..)
  – Wasgoed dat niet is gecentrifugeerd
• Wasgoed dat is gereinigd met chemische ontvlambare middelen.

Belangrijk :

! Controleer de etiketten op het was- goed

Normaal drogen

Zacht drogen

Drogen in trommel verboden

- PLAATSEN VAN HET WASGOED IN DE TROMMEL

• Doe het laadvenster open door op het knopje te drukken (Fig.06).
• Controleer of de filter wel op zijn plaats zit
• Plaats het gewassen en gecentrifugeerde wasgoed in de trommel zonder het aan te drukken of te vouwen.
  – Doe het laadvenster dicht.

• Aangeraden hoeveelheid

De maximale capaciteit van het apparaat is 7 kg of 8 kg (naar gelang model).
- Om te voorkomen dat het wasgoed gaat kreukelen en om de droogtijd te optimaliseren, raden wij u aan de droogtrommel niet te overbelasten.

A Tijdselector
B Textielkeuze knop
© Uitgestelde start

D Kreukelvrij
E Opstarten/Pauze
F Aan/Uit

• PROGRAMMEREN VAN EEN DROOGCYCLUS

• Aanzetten van het apparaat
Kijken of het netsnoer op de contactdoos is aangesloten. De machine kan aangezet worden als het laadvenster is gesloten.
- Druk op "Aan/Uit" (1)
De indicatielampjes rond de tijdselector knipperen.

- Sorteren van het wasgoed :

Druk op de textielkeuze knop B om uw weefsel te selecteren :
- KATOEN - 📋 : Voor een lading wasgoed samengesteld uit normale huishoudelijke stukken zoals handdoeken, kleding en ondergoed.
- GEMENGD WASGOED - MIX : Voor een lading wasgoed samengesteld uit stukken van verschillende aard (katoen + bestendig synthetisch) of gemengde vezels.
- FIJNE WAS - : Voor textielwaren die gevoelig voor hoge temperaturen zijn zoals bijvoorbeeld acrylvezels.

Het controlelampje dat gaat branden geeft de deur u gemaakte keuze aan.

• Droogtijd :

Per weelselsoort wordt een standaard droog- tijd in minuten aangegeven. U kunt deze tijd aanpassen door de tijdselector Aïbraaien . De indicatielampjes branden naargelang de geselecteerde droogtijd. (Tabel "Droogtijden" raadplegen - op volgende pagina's - voor de indicatieve droogtijden van uw waslading).
- Functie "MEMO ACTIV":

Uw droogtrommel memoriseert de vaakst gebruikte programma's.

Na enkele droogcycli, wordt de door u meest gebruikte weefselsoort bij het aanzetten van het apparaat weergegeven. Voor iedere weefselsoort wordt tevens de duur van de laatste droogcyclus opgeslagen.

• Onmiddellijk opstarten:
Druk op "Opstarten/Pauze" Be droogcyclus gaat van start. De indicatielampjes rond de tijdselector A worden geleidelijk permanent en gaan geleidelijk uit met het verloop van het programma en geven u de resterende tijd aan tot het einde van de cyclus.

NL

5 / PROGRAMMEREN

• Uitgestelde start van een programma :

U kunt de starttijd uitstellen met 3u, 6u of 9u door achtereenvolgens op de toets "Uitgesteld starten" te drukken. Het overeenkomende indicatielampje "3u, 6u of 9u" knippert. Met nog een knop op de knop annuleert u de functie "Uitgesteld starten".

Valideren door te drukken op de toets "Opstarten/Pauze" ◇ E. Het indicatie-lampje voor uitgesteld starten blijft onafge-broken branden.

Tijdens de fase van het uitgesteld drogen, gaat het indicatielampje over van 9u op 6u of van 6u of 3u. Als de fase van uitgestelde start is afgelopen, gaat het programma van start.

- Wijziging van de droogtijd of de weefselkeuze tijdens het drogen :

Druk op "Opstarten/Pauze" om de droogcyclus te stoppen. De indicatielampjes van de droogtijd knipperen. Kies een ander weefsel of een nieuwe droog- tijd.

Druk op de toets "Opstarten/Pauze" om de droogcyclus verder te laten gaan.

- Een stuk wasgoed aan de lading toevoegen of eruit halen tijdens de droogcyclus :

Druk op "Opstarten/Pauze" ◇ E om de droogcyclus te stoppen of open de deur. De indicatielampjes van de droogtijd knipperen. Doe het te drogen wasgoed erbij of haal de gewenste stukken wasgoed uit de machine en doe de deur weer dicht.

Druk op de toets "Opstarten/Pauze" om de droogcyclus verder te laten gaan.

- Optie "Antikreuk":

Bij de optie "Antikreuk" zal het textiel om de 10 minuten gedraaid worden gedurende 24 uren, tot de deur geopend wordt of het apparaal stopgezet wordt. De optie treedt in werking op het einde van de droogcyclus en voorkomt dat het textiel op een hoopje blijft liggen. Om de optie te selecteren, druk op de toets "Antikreuk" ⚫. Het lampje geeft aan dat de optie ingeschakeld is.

- Afkoelingsfase :

Elk programma eindigt met een afkoelingsfase van enkele minuten, om het wasgoed geleidelijk aan te laten afkoelen.

Belangrijk :

Stop de droogtrommel niet vooraleer deze cyclus voltooid is

- Waarschuwing "Waterbak vol" tijdens de droogcyclus :

Als de waterbak vol voor het einde van de droogcyclus is, stopt de droger. Het indicatie-lampje "Bak vol" koppert.

U moet de wateropvangbak legen (zie hoe in het hoofdstuk "NORMAAL ONDERHOUD"). Druk op "Opstarten/Pauze" ◇ E om het programma verder te doen gaan.

- Einde van het programma en stoppen van de machine :

Aan het einde van het droogprogramma gaat het indicatielampje "Einde" branden. De controlelampjes "Filter" en "Bak vol" beurtelings knipperen om u eraan te herinneren dat u de filter moet schoonmaken en de wateropvangbak moet legen na iedere droogcyclus.

- Druk op de toets "Aan/Uit" I F. - Haal het wasgoed uit de droogtrommel. - Maak de filter schoon en leeg de waterop- vangbak (zie hoe in het hoofdstuk "NOR- MAAL ONDERHOUD")

Opmerking :

De "Antikreuk" optie blijft altijd geselecteerd ongeacht het programma. Met een druk op de toets desactiveert u deze selectie.

NL

5 / PROGRAMMEREN

Belangrijk :

Na een stroomonderbreking wordt het aan de gang zijnde programma geannuleerd. U moet dan alle programmeringen opnieuw instellen.

Tip :

Veiligheidshalve raden wij u aan de steker uit de contactdoos te halen als u het apparaat niet gebruikt.

• DROOGTIJD

De hieronder staande droogtijden worden ter indicatie gegeven want zij hangen af :
- van het gewenste resultaat : droog, vochtig
- van de omgevingstemperatuur (deze waarden komen overeen met een omgevingstemperatuur
van 20°C)
- van de kwaliteit van het centrifugeren.

Aard van het wasgoed	Hoeveelheid	Voor wasgoed gecentrifugeerd met	Tijdsduur droogcyclus
KATOEN - 📊	8 kg 850	t/minuten 120 tot 160 min
	5 kg 850	t/minuten 80 tot 100 min
	3,5 kg 850	t/minuten 60 tot 80 min
GEMENGD WASGOED - MIX	5 kg 850	t/minuten 80 tot 100 min
	2,5 kg 850	t/minuten 50 tot 60 min
FIJNE WAS - 📊	3 kg 500	t/minuten 60 tot 80 min
	1,5 kg 500	t/minuten 40 tot 50 min

Bij lagere centrifugeersnelheden zal de tiidsduur van de droogcyclus langer zijn.

(Bijvoorbeeld, voor 5 kg normaal wasgoed gecentrifugeerd met 500 t/min : van 120 tot 160 minuten).

• Model 7 kg :

AANGERADEN PROGRAMMA'S VOOR DE TESTS VOLGENS EN 61121 "RICHTLIJN 95/13/CEE"

Hoeveelheid I "droog katoen"	7 kg	kiezen "Katoen" - 140 min
Hoeveelheid II "katoen klaar om te strijken"	7 kg	kiezen "Katoen" - 100 min
Hoeveelheid III "textiel makkelijk onderhoud"	3 kg	kiezen "Fijne was" - 60 min

• Model 8 kg :

AANGERADEN PROGRAMMA'S VOOR DE TESTS VOLGENS EN 61121 "RICHTLIJN 95/13/CEE"

Hoeveelheid I "droog katoen"	8 kg	kiezen "Katoen" - 160 min
Hoeveelheid II "katoen klaar om te strijken"	8 kg	kiezen "Katoen" - 120 min
Hoeveelheid III "textiel makkelijk onderhoud"	4 kg	kiezen "Fijne was" - 70 min

NL

6 / NORMAAL ONDERHOUD

• FILTER SCHOONMAKEN

Belangrijk :

Wij herinneren u eraan dat de filter na iedere droogcyclus moet worden schoongemaakt.

De filter is aangebracht in het onderste deel van het laadvenster van de droogtrommel. Om hem schoon te maken, als volgt te werk gaan :

- de filter uit zijn holte halen door hem van beneden naar boven te trekken (Fig. 08).

– de filter openen (Fig. 09).

- de filler schoonmaken door het dunne laagje pluisjes dat zich erop heeft vastgezet, te verwijderen (Fig. 10).

Ervoor zorgen dat er zich geen pluisjes kunnen opeenhopen om de droogtrommel heen.

Belangrijk :

De filter mag absoluut niet onder de kraan worden gereinigd. (Fig. 11).

- Zet hem terug op zijn plaats en druk hem stevig aan.

• LEGEN OPVANGBAK

Deze bak bevindt zich onderaan het apparaat en vangt het water op dat tijdens het drogen uit het wasgoed komt.

- Om hem te legen, moet u hem uit het apparaat halen door hem naar u toe te trekken (Fig. 12).

Belangrijk :

De opvangbak moet na iedere droog-cyclus geleegd worden (Fig. 13).

Belangrijk :

Vorst : als het vriest, de opvangbak legen.

Belangrijk :

Verplaatsen van het apparaat : de opvangbak legen voordat u het apparaat gaat verplaatsen en laat kantelen.

- Bak legen (Fig. 13)..

6 / NORMAAL ONDERHOUD

• SCHOONMAKEN VAN DE CONDENSOR

Belangrijk :

De condensor moet twee keer per maand worden schoongemaakt.

Belangrijk :

Het snoer uit de contactdoos halen voordat u de condensor schoon gaat maken. - Het rooster aan de voorzijde van het apparaat laten kantelen.

• De condensor loshalen (Fig.14).
  – Hem er voorzichtig uit halen (Fig.15).
• Het pluis van de condensor afhalen.
• Hem alleen schoonmaken met water onder de kraan (Fig.16).
• Na het schoonmaken controleren of alle buizen "ontstopt" zijn en of de ribben schoon zijn.
• Hem voorzichtig opwrijven.
• De condensor terugmonteren, vergrendelen en het rooster weer op zijn plaats vastklippen.

Belangrijk :

Bij het terugmonteren de condensor tegen de achterkant van zijn holte aangedrukt houden bij het vergrendelen.

• SCHOONMAKEN VAN HET APPARAAT

Tip :

Om het bedieningspaneel, de rand van de trommel, de behuizing schoon te maken mag u alleen een spons of een vochtige doek gebruiken met water en vloeibare zeep.

• Zorg ervoor dat er zich geen afval opeen kan hopen om de droogtrommel heen.
• De afdichting van het laadvenster schoonmaken met een vochtige doek.
• U moet het filtervakje één keer per jaar met de stofzuiger schoonmaken.

Nooit en te nimmer, gebruiken (Fig.17):
- schuurpoeder
- sponsjes van metaal of plastic
– producten op alcoholbasis (alcohol, verdunner enz..).

7 / STORINGEN DIE OP KUNNEN TREDEN

Tip :

Tijdens het gebruik van de droogtrommel kunnen enkele incidenten optreden, hier volgen de punten die u in dat geval moet nagaan.

Storingen : Controleren of :
De droogtrommel wil niet starten :	- de steker wel in de contactdoos is gestoken- de loets “Aan/Uit” is ingedrukt- het laadvenster goed is gesloten- de condensor is naar behoren vergrendeld.
De droogtijden zijn veel te lang :	- de filter in de trommel vol pluis zit- het wasgoed wel goed is gecentrifugeerd (min. 500 t/min zij het dat wasgoed gecentrifugeerd met 850 t/min minder lang in de droogtrommel hoeft)- de condensor is niet vuil.- de luchtin- en uitlaat zijn voldoende vrij om een behoorlijke luchtstroom te waarborgen.- het gekozen droogprogramma overeenkomt met het soort wasgoed dat u in de trommel hebt gedaan.
Het wasgoed is te vochtig :	- de filter in de trommel vol pluis zit- u de juiste type droogcyclus hebt gekozen (te laag) stel een hoger programma in of voer de droogtijd op- de condensor is niet verstopt met pluisjes.
Het wasgoed is te droog en gekreukeld :	- de gekozen droogtijd niet te lang is : het is beter een te korte dan een te lange droogtijd in te stellen, als het wasgoed te droog is, is het lastig te strijken
Het wasgoed is niet gelijkmatig droog :	- de lading wasgoed niet is samengesteld uit textielwaren van te verschillende aard (bv. Laken met spijkerbroek)- het wasgoed wel goed “uitgevouwen” in de trommel is gedaan- de trommel niet overbelast is
De stukken wasgoed van synthetisch materiaal zitten vol statische elektriciteit :	- het wasgoed niet te droog ls- gebruik wasverzachter tijdens het wassen, dit product maakt het mogelijk problemen mbt statische elektriciteit te beperken.
Het controlelampje “Bak vol” gaat branden :	- de wateropvangbak is vol : u moet hem legen en dan weer netjes op zijn plaats brengen door hem helemaal in zijn holte te steken.
Het controlelampje “Bak vol” gaat branden maar de bak is leeg :	- de bak moet goed op zijn plaats geschoven zijn : druk hem helemaal naar achteren.

NL

8 / SERVICEDIENST

- INGREPEN

Eventuele ingrepen op het apparaat moeten worden uitgevoerd door een voor dit merk erkende vakman. Als u de vakman belt moet u de volledige referentie van het apparaat vermelden (model, type, serienummer). Deze gegevens staan op het typeplaatje (Fig. 18).

OORSPRONKELIJKE ONDERDELEN

Eis altijd tijdens de onderhoudsbeurten dat men uitsluitend erkende oorspronkelijke onderdelen gebruikt.
