Lyra 3in1 - Zväzovač FELLOWES - Bezplatný návod na obsluhu
Nájdite návod k zariadeniu zdarma Lyra 3in1 FELLOWES vo formáte PDF.
| Značka | Fellowes |
| Model | Lyra 3in1 |
| Typ produktu | 3-v-1 multifunkčná viazačka (viazanie, dierkovanie 2 a 4 otvory, zošívanie) |
| Hlavné funkcie | Viazenie plastovými hrebeňmi, dierkovanie 2 a 4 otvory, zošívanie s nastaviteľnou hĺbkou |
| Kapacita dierkovania (papier 80 g/m²) | 20 listov |
| Maximálna kapacita viazania (papier 80 g/m²) | 300 listov |
| Maximálny priemer hrebeňa | 38 mm (1-1/2 palca) |
| Počet dierkovacích štrbín | 21 |
| Rozostup otvorov | 14,28 mm (9/16 palca) |
| Šírka vkladania papiera (dierkovanie) | 285 mm (11-1/4 palca) |
| Šírka vkladania papiera (viazanie) | 290 mm (11-7/16 palca) |
| Kapacita zošívania (papier 80 g/m²) | 30 listov |
| Veľkosť kompatibilných sponiek | 24/6 a 26/6 |
| Nastaviteľná hĺbka zošívania | 10 pozícií (2,75 mm až 23 mm) |
| Kapacita zásobníka sponiek | 105 sponiek |
| Nastaviteľný doraz na vyrovnávanie | Áno |
| Napájanie | Manuálne (neelektrické) |
| Údržba | Pravidelne vyprázdňujte nádobu na odpad; v prípade upchatia vyčistite dierkovacie razidlá pomocou kartónového papiera |
| Bezpečnosť | Umiestnite na stabilný povrch; držte prsty, vlasy, šperky a voľné oblečenie mimo pohyblivých častí; neprekračujte uvedené kapacity |
| Záruka | 2 roky |
| Náhradné diely a opraviteľnosť | Nerozoberajte ani neopravujte sami; kontaktujte spoločnosť Fellowes alebo autorizovaného predajcu |
Často kladené otázky - Lyra 3in1 FELLOWES
Otázky používateľov k Lyra 3in1 FELLOWES
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Zväzovač vo formáte PDF zadarmo! Nájdite svoj návod Lyra 3in1 - FELLOWES a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. Lyra 3in1 značky FELLOWES.

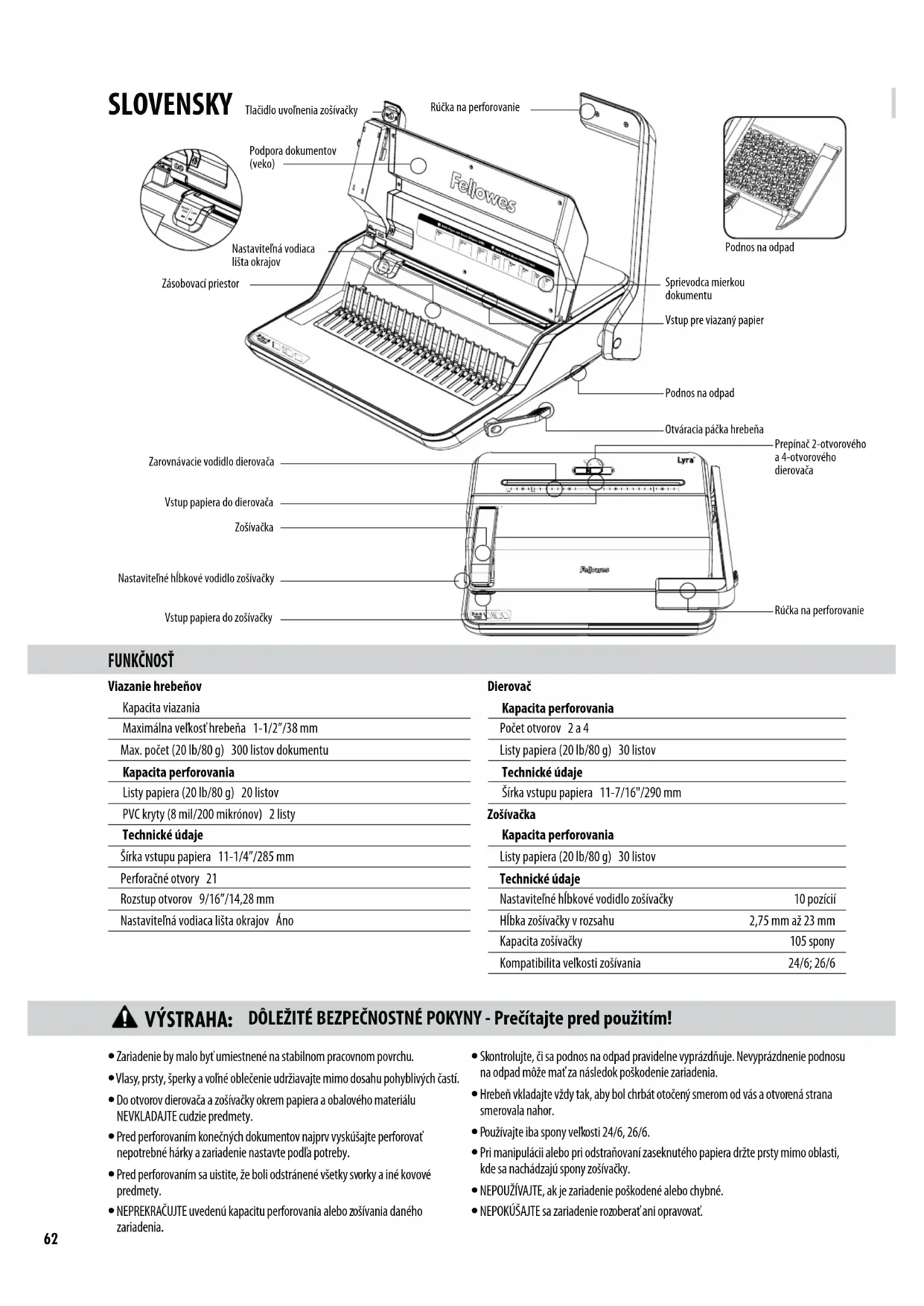

NÁVOD NA OBSLUHU Lyra 3in1 FELLOWES
Hibka zošivačky v rozsahu 2,75 mm až 23 mm
Kapacita zošivačky 105 spony
Kompatibila velkosti zośivania 24/6; 26/6
VYSTRAHA: DOLEZITE BEZPECNOSTNE POKNY - Precitajte pred pouzitim!
Zariadenie by malo byt'umiestnene na stabilnom pracovnom povrchu.
Vlasy, prsty, sperky a volné oblecenie udriavajte mimo dosahu pohyblivych casti.
- Do otvorov dierovača a zošívacý okrem papiera a obaloveho materialu NEVKLADAJE budzie predmety.
Pred perforovaním konečných dokumentov majopr vyskúsjte perforovat nepotrebné hárky a zariadenie nastavte podla potreby.
Pred perforovanim sa uistite, ze boli odstranene vsetky svorky a ine kovove predmety.
- NEPREKRAÇUJE uvedeni kapacitu perforovania alebo zošivania daného zariadenia.
-
Skontrolujte, ci sa podnos na odpad pravidelne vyprazdnije. Nevyprazdnenie podnosu na odpad moze mat'za nasledok poskodenie zariaidenia.
Hreben vkladajte vzy tak, aby bol chrbat otoceny smerom od vas a otvorena strana smerovala nahor. -
Použivajte iba spony velkosti 24/6, 26/6.
Pri manipulacii alebo pri odstrañovani zaseknutého papiera drzte prsty mimo oblasti, kde sa nachadzaju spony zošivačky. - NEPOUZIVAJTE, ak je zariadenie poskodené alebo chybné.
- NEPOKUSAJTE sa zariadenie rozoberatani opravovat.
| mm | palce | počet | str |
| 6 | 1/4 | 2-20 | |
| 8 | 5/16 | 21-40 | |
| 10 | 3/8 | 41-55 | |
| 12 | 1/2 | 56-90 | |
| 16 | 5/8 | 91-120 | |
| 19 | 3/4 | 121-150 | |
| 22 | 7/8 | 151-180 | |
| 25 | 1 | 181-200 | |
| 32 | 1-1/4 | 201-240 | |
| 38 | 1-1/2 | 241-340 |
POSTUPU VIAZANIA
Je potrebne zabezpeit'aby zariadenie stalo na pevnom povrchu.
| Problém | Príčina | Riešenie |
| Perforované otvory nie su v strede. | Nie je nastavená vodiaca lista okrajov. | Upravte vodiacu listu okrajov na správy Rozmer papiera alebo obalu. |
| Zariadenie neperforuje. | Upchanie | Skontrolujte, Č je podnos na odpad práždny. Skontrolujte upchanie vystupného otvoru na vladanie papiera. |
| Perforované otvory nie su rovnoběné s okrajom. | Pod raznicami sa zasekol odpadový papier. | Vezmite hákov tvrděho papiera a zausťe ho do vstupného otvoru na vladanie papiera. Posúvajte tvrdý papier nabok, aby sa uviznutě kúsky papiera uvolnili do podnosu na odpad. |
| Otvory su len Čiastočné. | Hákry nie su správy zarovnané na vzorku perforovania. | Upravte vodiacu listu okrajov a otestujte perforovanie na nepotrebnych hákoch papiera, kám nastavenie nie je správyne. |
| Poškodené okraje otvorov. | Mоžné prefaženie zariadenia. | Plastové obaly perforujte spolu s hákami papiera. Zmenšite počet perforovanych hákov. |
| Z podnosu na odpad sa vysypaju kúsky papiera. | Podnos na odpad nie je správy vloženy alebo je plný. | Skontrolujte, Č je podnos na odpad práždny a správyne zatvorený. |
2-OTVOROVY A 4-OTVOROVY DIEROVAC
| Problém | Pričina | Riešenie |
| Neúplné dierky. | Starý papier zostal v dierkach. | Nevkladajte papier a pomocou rukováte odstránty zvyšky papiera z dierok. |
| Podnos na odpad je prilíš plný. | Vypráždnite podnos na odpad. | |
| Otvory nie sú zarovnané s okrajom papiera. | Papierové konfety zostali v dierkach. | Pohybom papiera zo strany na stranu v hrdle odstránty zvyšky papiera. |
| Otvory na papieri nié sú vystredené. | Papier nié je správné nastavený. | Pred perforovaním zarovajte papier na favú stranu hrlda dierovača. |
ZOSIVACKA
| Problém | Pričina | Riešenie |
| Zaseknutie zošívacý | Neúplné perforovanie alebo nadmá kapacita hárkov. | Použite ceruzku na otvorenie mechanizmu zošívacý, aby ste mohl odstránit zaseknutý papier. |
| Zošívacka sa neotvára. | Tláčidlo uvolnemia zošívacý nebolo stlăcené. | Stláčte tlácidlo uvolnemia zošívacý. |
| Spona prilíš blízkó okrajá papiera. | Híbkové vodidlo zošívacý nie je správné nastavené. | Nastavte hlíbkové vodidlo do požadovanej polohy. |
| Pri stavovani papiera sa hlíbkové vodidlo zošívacý pohybujé. | Prilíš silné zatlăcenie na vodidlo. | Pred nastavením do vodiacej listy narovajte papier a potom{jemne nestavte papier na svojemeisto. |
ZARUKA
Spolocnost Fellowes, Inc. zaručuje, ze vsetky sućasti zariadenia budú bez chyb materialú a vyrobnych chyb po dobu 2 rokov od datumu nakupu pôvodnym spotrebitelom. Ak sa počas zaručnej lehoty zisti chyba ktorekjolvek āsti, vase vyhradné a jeginé napravné opatrenie bude oprava alebo vymena chybnej Āsti na náklady spolocnosti Fellowes, podla ich uvaženia. Tato zaruka neplatí v pripadoch nesprávneho pouzitia, nesprávnéj manipulácie, nedodrzania noriem použivania vyrobku, prevázsky s použitím nesprávneho zdroja napajania (iného než uvedeného na stitiku) alebo neopravněj opravy. Spolocnost Fellowes si vyhradzuje pravo učtovat spotrebitelom vsetky dalsie náklady, ktoré jej vzniknu v suvislosti s poskytnutim nahradnych dielov alebo servisu mimo krajiny povodného predaja zariadenia autorizovanym
predajcom. KAZDA VYPLVVAJUCA ZARUKA VRATANE ZARUKY PREDAJNOST ALEBO SPOSOBIOSTI PRE URICITY UCEL JE TYMTO OBMEDZENA NA TRVANIE PRIMERANEJ ZARUCNEJ LEHOTY VYSVETLENEJ VYSSIE. Spolocnost Fellowes nebude v ziadnom pripadze zodpovedná za pripadne nasledne alebo vedlajsie skody prisudzované tomuto vyrobku. Tato zaruka vam poskytute urcité zakonne prava. Mozte mat'ine zakonne prava, ktoré sa liśa od tejtó zaruky. Trvanie, terminy a podmienky tejtó zarukey platia celosvetovo, okrem pripadov, KDE miestne zakony ukladaju rozne obmedzenia, restrikcie alebo podmienky. So ziadostou o dalsie informáce alebo zaručny servis sa obratte na spolocnost Fellowes alebo vasho predajcu.
