KORISNIČKI PRIRUČNIK Lyra 3in1 FELLOWES

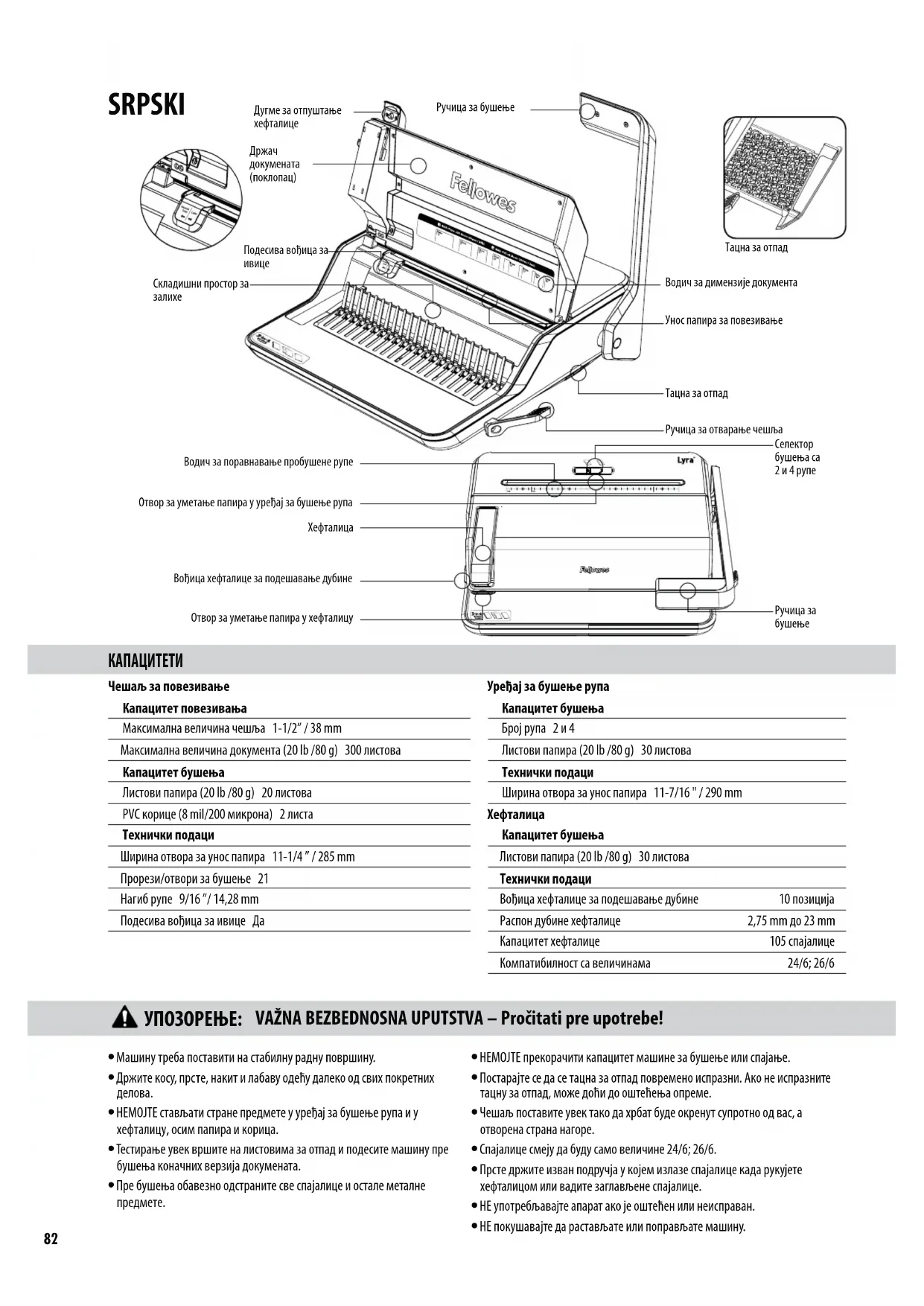

Ручица за отварање чешља Водич за димензије документа Унос папира за повезивање Тацна за отпад Дугме за отпуштање

Чешаљ за повезивање Капацитет повезивања Максимална величина чешља 1-1/2” / 38 mm Максимална величина документа (20 lb /80 g) 300 листова Капацитет бушења Листови папира (20 lb /80 g) 20 листова PVC корице (8 mil/200 микрона) 2 листа Технички подаци Ширина отвора за унос папира 11-1/4 ” / 285 mm Прорези/отвори за бушење 21 Нагиб рупе 9/16 ”/ 14,28 mm Подесива вођица за ивице Да Уређај за бушење рупа Капацитет бушења Број рупа 2 и 4 Листови папира (20 lb /80 g) 30 листова Технички подаци Ширина отвора за унос папира 11-7/16 " / 290 mm

Капацитет бушења Листови папира (20 lb /80 g) 30 листова Технички подаци Вођица хефталице за подешавање дубине 10 позиција Распон дубине хефталице 2,75 mm до 23 mm Капацитет хефталице 105 спајалице Компатибилност са величинама 24/6; 26/6

Водич за поравнавање пробушене рупе Вођица хефталице за подешавање дубине Отвор за уметање папира у хефталицу Отвор за уметање папира у уређај за бушење рупа t Машину треба поставити на стабилну радну површину. t Држите косу, прсте, накит и лабаву одећу далеко од свих покретних

t НЕМОЈТЕ стављати стране предмете у уређај за бушење рупа и у хефталицу, осим папира и корица. t Тестирање увек вршите на листовима за отпад и подесите машину пре бушења коначних верзија докумената. t Пре бушења обавезно одстраните све спајалице и остале металне

t НЕМОЈТЕ прекорачити капацитет машине за бушење или спајање. t Постарајте се да се тацна за отпад повремено испразни. Ако не испразните тацну за отпад, може доћи до оштећења опреме. t Чешаљ поставите увек тако да хрбат буде окренут супротно од вас, а отворена страна нагоре. t Спајалице смеју да буду само величине 24/6; 26/6. t Прсте држите изван подручја у којем излазе спајалице када рукујете хефталицом или вадите заглављене спајалице. t НЕ употребљавајте апарат ако је оштећен или неисправан. t НЕ покушавајте да растављате или поправљате машину. VAŽNA BEZBEDNOSNA UPUTSTVA – Pročitati pre upotrebe!83 PREČNIK SPIRALE I VELIČINE DOKUMENTA

КОРАЦИ ЗА ПОВЕЗИВАЊЕ Уверите се да је машина на стабилној површини. Проверите да ли је тацна за отпад празна и правилно постављена. Подигните поклопац. Пазите да ручица за отварање чешља буде притиснута уназад. Подигните ручицу за бушење у усправни положај. Одаберите одговарајући пречник чешља помоћу водича за мерење докумената на унутрашњој страни поклопца машине.Уметните пластични чешаљ у механизам са канџама окренутим према споља. Повуците ручицу за отварање чешља према напред да бисте отворили чешаљ довољно широко за уметање докумената. Подесите вођицу за ивице на одговарајућу величину папира и на листовима за отпад тестирајте да ли је вођица за ивице правилно подешена.Прво пробушите предње и задње корице.Бушите листове у малим штосовима који неће преоптеретити машину.Поставите пробушене листове директно на отворени чешаљ. Почните од корице документа окренуте надоле.Када се сви пробушени листови поставе на чешаљ, гурните ручицу чешља уназад да затворите чешаљ и уклоните повезани документ.Максимално 20 (80 gms) (20 lb)

КОРАЦИ ЗА БУШЕЊЕ 2 И 4 РУПЕ КОРАЦИ ЗА ХЕФТАЛИЦУ Уверите се да је машина на стабилној Уверите се да је машина на стабилној површини. Проверите да ли је тацна за отпад празна и правилно постављена.Пробушите папир тако што ћете ручицу гурнути на доле.Подигните ручицу за бушење у усправни положај. Пребаците селектор бушења са 2 и 4 рупе на жељено бушење.Подесите вођицу за дубину хефталице у жељени положај. Проверите да ли су уметнуте спајалице. Да бисте отворили, притисните дугме за отпуштање које се налази испод ручке хефталице.Уметните папир у отвор за бушење рупа који се налази на машини. Поравнајте А4 папир лево или А5 папир у складу са смерницама.Уметните и спојите документ. Максимално 30 (80 gms) (20 lb) КОРЕКЦИЈА СПОЈЕНИХ ДОКУМЕНАТА Додатни листови се могу у било које време укључити или уклонити отварањем и затварањем чешља, као што је претходно описано.

SRPSKI85 УКЛАЊАЊЕ ОТПАДНИХ ИСЕЧАКА Тацна за отпад налази се испод машине и њој се прилази са десне стране. За најбоље резултате редовно празните тацну. СКЛАДИШТЕЊЕ Спустите ручицу за бушење у хоризонтални положај. Спустите поклопац. Центар за повезивање Лира (Lyra Binding Centre) је дизајниран тако да се хоризонтално поставља на радну површину.

Fellowes, Inc. („Fellowes“) гарантује да ће сви делови машине бити без грешака у материјалу и изради две (2) године од датума куповине од стране првог купца. Ако се у гарантном року утврди да је неки део неисправан, једино и ексклузивно решење је поправка или замена неисправног дела, по избору и трошку компаније Fellowes. Ова гаранција не важи у случајевима злоупотребе, погрешног руковања, непоштовања прописаних стандарда за употребу производа, рада са неправилним напајањем (осим оног који је наведен на етикети) или неовлашћене поправке. Fellowes задржава право да наплати купцу било који додатни трошак који Fellowes буде имао за набавку делова или пружање услуга ван земље у којој је машина првобитно продата од стране овлашћеног продавца. БИЛО КОЈА ИМПЛИЦИРАНА ГАРАНЦИЈА, УКЉУЧУЈУЋИ ГАРАНЦИЈУ ПОДЕСНОСТИ ЗА ПРОДАЈУ ИЛИ ПОДОБНОСТИ ЗА ОДРЕЂЕНУ СВРХУ, ОВИМ СЕ ОГРАНИЧАВА У ТРАЈАЊУ НА ОДГОВАРАЈУЋИ ПЕРИОД ГАРАНЦИЈЕ КОЈИ ЈЕ ГОРЕ НАВЕДЕН. Fellowes неће бити одговоран за било какву накнадну штету која се може приписати овом производу. Ова гаранција вам даје одређена законска права. Можда имате и друга законска права која се разликују од ове гаранције. Тр ајање, услови и одредбе ове гаранције важе у целом свету, осим ако локални закони прописују различита ограничења, рестрикције или услове. За више детаља или за добијање услуга у оквиру ове гаранције, обратите се фирми Fellowes или свом продавцу. РЕШАВАЊЕ ПРОБЛЕМА

Пробушене рупе нису у средини Машина неће да буши Пробушене рупе нису паралелне са ивицама Делимичне рупе Оштећене ивице рупа Тацна за отпад цури

Непотпуни ударци приликом бушења Рупе нису поравнане са ивицом папира Рупе нису центриране на папиру

Заглављене спајалице Хефталица се не отвара Спајалица је превише близу ивици папира Водич за дубину спајалица се помиче приликом подешавања папира

Вођица за ивице није подешена

Крхотине су се заглавиле испод матрице Листови нису правилно постављени према узорку пробијања Могуће преоптерећење машине Тацна за отпад није правилно уметнута или је пуна

Стари папир је још увек у рупама Тацна за отпад је препуна Избушци папира се још увек налазе у рупама Папир није правилно постављен

Непотпуни удари за бушење или превише папира Дугме за отпуштање хефталице није притиснуто Вођица за дубину хефталице није правилно постављена Превелик притисак на вођицу

Подесите вођицу за ивице на правилну величину папира или корица Проверите да ли је тацна за отпад празна. Проверите да ли је отвор за унос папира блокиран Узмите чврст картон и гурните га у отвор за унос папира. Померајте картон са једне на другу страну да бисте ослободили заостале резнице и да би оне пале у тацну за отпад Подесите вођицу за ивице и тестирајте на листовима за отпад док вођица не буде тачно

Пластичне корице бушите заједно са листовима папира. Смањите број листова који се буше Проверите да ли је тацна за отпад празна и правилно затворена

Без уметања папира, ручицом очистите преостале избушке папира Испразните тацну за отпад Померајте папир са једне на другу страну у отвору да уклоните остатке папира Пре бушења, поравнајте папир са левом страном отвора за бушење

Оловком отворите механизам хефталице да очистите заглављени папир или спајалице Притисните дугме за отпуштање спајалица Подесите вођицу за дубину хефталице на жељени положај Исправите папир пре подешавања у вођици, а затим лагано поставите папир у одговарајући положај86
