NÁVOD NA OBSLUHU 6H54X FAGOR

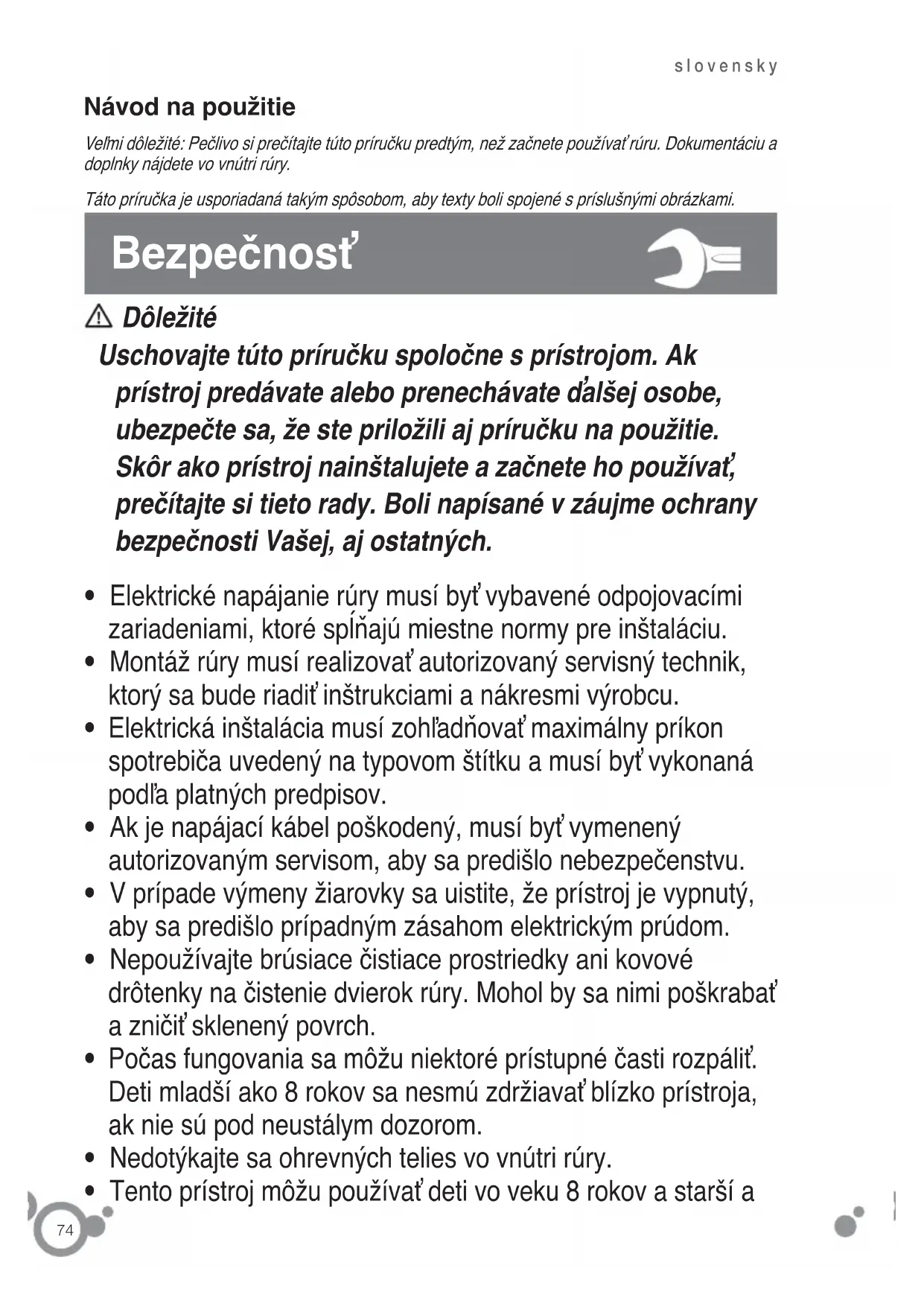

Návod na použitie Veľmi dôležité: Pečlivo si prečítajte túto príručku predtým, než začnete používať rúru. Dokumentáciu a doplnky nájdete vo vnútri rúry. Táto príručka je usporiadaná takým spôsobom, aby texty boli spojené s príslušnými obrázkami. Bezpečnosť

• Elektrické napájanie rúry musí byť vybavené odpojovacími zariadeniami, ktoré spĺňajú miestne normy pre inštaláciu.

• Montáž rúry musí realizovať autorizovaný servisný technik, ktorý sa bude riadiť inštrukciami a nákresmi výrobcu.

• Elektrická inštalácia musí zohľadňovať maximálny príkon spotrebiča uvedený na typovom štítku a musí byť vykonaná podľa platných predpisov.

• Ak je napájací kábel poškodený, musí byť vymenený autorizovaným servisom, aby sa predišlo nebezpečenstvu.

• V prípade výmeny žiarovky sa uistite, že prístroj je vypnutý, aby sa predišlo prípadným zásahom elektrickým prúdom.

• Nepoužívajte brúsiace čistiace prostriedky ani kovové drôtenky na čistenie dvierok rúry. Mohol by sa nimi poškrabať a zničiť sklenený povrch.

• Počas fungovania sa môžu niektoré prístupné časti rozpáliť. Deti mladší ako 8 rokov sa nesmú zdržiavať blízko prístroja, ak nie sú pod neustálym dozorom.

• Nedotýkajte sa ohrevných telies vo vnútri rúry.

• Tento prístroj môžu používať deti vo veku 8 rokov a starší a Dôležité Uschovajte túto príručku spoločne s prístrojom. Ak prístroj predávate alebo prenechávate ďalšej osobe, ubezpečte sa, že ste priložili aj príručku na použitie. Skôr ako prístroj nainštalujete a začnete ho používať, prečítajte si tieto rady. Boli napísané v záujme ochrany bezpečnosti Vašej, aj ostatných.75 slovensky osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo nedostatkom skúseností alebo znalostí, pokiaľ im nie je poskytnutý dozor alebo inštrukcie týkajúce sa spôsobu použitia prístroja a chápajú rizika, ktoré predstavuje. Deti sa nemôžu s prístrojom hrať. Uživateľské čistenie a údržbu nesmejú prevádzať deti bez dozoru.

• Váš prístroj je určený k bežnému domácemu používaniu. Nepoužívajte ho k obchodným alebo priemyselným účelom. Slúži výhradne na pečenie potravín.

• Neskúšajte meniť charakteristiky prístroja. Mohlo by to byť nebezpečné.

• Počas čistenia pyrolýzou sa povrch ohreje viac ako pri normálnom používaní. Je nutné nenechať približovať deti.

• Skôr ako pristúpite k čisteniu pyrolýzou, odstráňte všetky doplnky, používané pri pečení a silné znečistenia.

• Nepokladajte ťažké predmety na dvere rúry a dohliadnite, aby na ne nevyliezali a ani si nesadali deti.

• Ak chcete previesť akékoľvek čistenie v otvore rúry, táto musí byť vypnutá.

• Po použití rúry sa ubezpečte, že sú všetky ovládače v polohe vypnuté.

• Nepoužívajte rúru ako špajzu ani na uskladnenie príslušenstva, ktoré nepoužívate.

• Nepoužívajte na čistenie parné ani vysokotlakové prístroje (požiadavky týkajúce sa elektrickej bezpečnosti).

• Rúra musí vždy fungovať so zatvorenými dverami vo všetkých programoch, vrátane grilu.76 slovensky

Inštalácia Použitie Identifi kujte model vašej rúry (“a”, “b”, “c”, “d”) porovnaním ovládacieho panelu vášho prístroja s panelom na ilustráciách.

1.1 Vybalenie. Odstráňte všetky ochranné

do úvahy údaje na štítku s charakteristikami (1.2.1) a rozmermi nábytku, do ktorého zabudujete rúru (1.2.2, 1.2.3). Prístroj treba zapojiť do siete prostredníctvom pevného jednofázového napojenia, u ktorého musí byť zaručená konexia neutrálneho napojenia (modrá barva) na neutrálne (1.2.4). Vložte rúru a umiestnite ju tak, aby bola v strede otvoru (1.2.5). Dávajte pozor, aby prečnievajúci kábel nezostal v hornej časti (1.2.6). Uchyťte ho na nábytok pomocou obidvoch dodaných skrutiek (1.2.7). Materiál na povrchu nábytku musí byť tepelne odolný. Pre ukončenie inštalácie prístroja treba nastaviť hodinu. Po určitom období neaktivity prístroj prejde do stavu standby, kde sa v závislosti od modelu zníži žiarivosť alebo sa obrazovka vypne.

Určenie typu Rúra osvetlí iba tlačidlá, ktoré je možné stisnúť.

2.1 Nastavenie hodín. Po zapojení rúry bude

hľadáčik blikať (2.1.1). Nastavte hodiny pomocou , a stisnite

krat , hľadáčik bude blikať (2.2.1). Zmeňte čas pomocou , a potvrďte stisnutím

Stisnite , hľadáčik prejde na

bude blikať (2.3.1). Nastavte čas pomocou , . Potvrďte stisnutím

2.4 Predtým, než začnete ponajprv používať

, 250ºC a po dobu 30 minút. Môže z nej vychádzať dym alebo nepríjemný zápach (čo je normálne, dochádza k tomu kvôli zahriatiu zvyškov tuku, apod.). Keď opäť vychladne, preveďte predbežné vyčistenie vnútrajška vlhkou handrou.

2.5 Príslušenstvo. V závislosti od modelu

disponujete hlubokým plechom (2.5.1), plochým plechom (2.5.2) a multifunkčným roštom (2.5.3), ktorý funguje nezávisle. Okrem toho môžete kombinovať akýkoľvek plech s multifunkčným roštom (2.5.4) a vytvoriť z nich sadu. Všetky príslušenstvá alebo sady sa môžu namontovať priamo na čiastočne vynímateľný rošt (2.5.5) alebo na celkom vynímateľný rošt (2.5.6,

2.5.7) (2.5.8). Ak disponujete čiastočne

vynímateľným plechom, použite ho samostatne alebo spoločne s plechmi (3 spôsoby) (2.5.9). Jednoduchý rošt sa používa samostatne (2.5.10). Pokiaľ disponujete samovýjazdnými vodítkami ”impulse”, vložte ich do rúry najskôr bez plechu (2.5.11). Vodítka ”impulse” vykĺznu automaticky pri otvorení rúry pod váhou plechu (2.5.12). S vodítkami ”impulse” (2.5.13) je nutné pokladať potraviny na plech. Berte do úvahy polohu roštov pri vkladáni dovnútra. Disponujú bočnými zarážkami proti prevráteniu (2.5.14).

2.6 Poloha doplnkov. Sú vybavené 5

rúry. Zvoľte doplnok (doplnky) a odporučanú polohu alebo preštudujte tabuľku pre pečenie. Zatvorte dvere.

2.8 Voľba funkcie pečenia. Zapnite rúru

pomocou , zvoľte požadovanú funkciu pečenia podľa vášho modelu: Rozmrazovanie. Rozmrazí za minimálnu dobu akýkoľvek výrobok. Tradičné teplo. Chlieb, torty, plnené pečivo a chudé mäso. Intenzívne nistejové teplo. Silné spodnéslovensky

teplo sa rovnomerne rozkladá. Ideálne pre paelly, pizzy. Jemný gril. Hamburgery, toasty a potraviny s malým povrchom. Silný gril. Zapekanie: cestovín, souffl é a omáčky bechamel. Silný vzduchový gril. Gratinuje rovnomerným rozložením tepla. Ideálne na opekanie veľkých kusov. Turbo plus. Teplo je vyrábané centrálnym odporom. Tradičný ohrev vzduchom. Pre akýkoľvek druh pokrmov. Je možné pripravovať niekoľko pokrmov súčasne, bez toho, aby sa miešali chute a pachy. Delikátne potraviny. Pre jogurty alebo sušené potraviny (huby). Teplo 3D. Umožňuje pečenie na niekoľkých plechoch súčasne. Gril so 4 stupňami. Gratinovanie trvá dlhšie ako u normálneho grilu. Údržiavanie tepla. Udržiava teplé už upečené jedlá. Prečítajte si tabuľku, aby ste si overili, ktorá funkcia je najadekvátnejšia pre vami upravovanú potravinu. Potvrďte a rúra sa spustí.

. Keď budete dlhšie držiať ºC, zobrazí sa skutočná teplota vo vnútri rúry. Poznámka: Pečenie je možné zastaviť kedykoľvek stisnutím tlačidla

Vypnutie rúru stisnutím . ČASOVACIA FUNKCIA

2.10 Voľba trvania . Po zvolení programu a

2.11 Zvolenie hodiny ukončenia : Zvoľte

(2.11.2). Zatiaľ čo je rúra v čakacom stave, na displeji sa zobrazí prerušovaná čiara v pohybe

(2.11.3). Pečenie skončí v určenú hodinu. Po skončení rúra bude vydávať zvukový signál. Ak ho chcete vypnúť, stisnite akékoľvek tlačidlo. Poznámka: Počas pečenia teplomer

bliká. Po dosiahnutí zvolenej teploty začne pískať.

2.12 Automatické odpojenie: Ak ste zabudli

rúru vypnúť, sama sa automaticky vypne po uplynutí istej doby. S teplotou nižší ako 100ºC sa rúra vypne po 10 hodinách. Pri teplote vyššej ako 100ºC sa vypne po 3 hodinách.

2.13 Funkcia Celeris

. Odporúčaná pre jedlá, ktoré treba dopredu ohriať. Pyrolytická rúra: Zvoľte funkciu (2.9). Stisnite

počas 5 sekúnd, dokiaľ sa na displeji neobjaví . Potvrďte stisnutím

Nepyrolytická rúra: Zapnite rúru a zvoľte funkciu (2.9). Stisnite (2.13.2). Rúra dosiahne rýchlo teplotu, požadovanú pre túto funkciu. Po dosiahnutí teploty, symbol zmizne a môžete vložiť potraviny. Poznámka: U niektorých programov nie je funkcia Celeris aplikovateľná.

. Ak sa rúra aj po vypnutí udržiava horúca, objaví sa na obrazovke, pokiaľ vnútorná teplota bude vyššia ako 60ºC.

2.15 Funkcia zablokovania kláves: Slúži k tomu,

aby sa zabránilo deťom manipulovať s rúrou. Keď rúra peče alebo je celkom vypnutá, držte stisnuté tlačidlo

po dobu niekoľkých sekúnd (2.15.1). Pre odblokovanie rúry zopakujte operáciu. U niektorých modelov, keď rúra pečie alebo je celkom vypnutá, stisnite po dobu niekoľkých sekúnd (2.15.2). Pre odblokovanie zopakujte operáciu. Poznámka: Ak zablokujete rúru, keď je zapnutá, môžete ju vypnúť dlhým stisnutím tlačidla .

2.16 Funkcia recepty . Zapnite rúru

Stisnite (2.16.1), pomocou , zvoľte vhodný recept medzi dole uvádzanými. potvrďte

(2.16.3). Nastavte stupeň dokončenia ( málo upečené až veľmi upečené) pomocou , a potvrďte

(2.16.4). Rúra začne piecť (2.16.5). Recepty, ktoré sú označené (*), vyžadujú predhriatie , s výnimkou naprogramovania odloženia pečenia. Po dosiahnutí požadovanej teploty vás upozorní pískaním. V túto chvíľu môžete vložiť potravinu do rúry. Ak chcete, môžete naprogramovať dobu ukončenia pečenia (2.11.1, 2.11.2). Po ukončení pečenia rúra vydá zvukový signál. Stisnite akékoľvek tlačidlo, aby ste zvuk vypnuli. Poznámka: Počas pečenia, ak budete držať stisnuté , zobrazí sa informácia o receptu, ktorý sa práve pripravuje (2.16.6).

2.17 Funkcia osvetlenia vnútrajška rúry: Keď je

rúra v spôsobe šetrenia energiou, svetlo sa rozsvieti iba na niekoľko sekúnd po stisnutí ºC. Môžete tento spôsob deaktivovať, aby svetlo zostalo trvalo rozsvietené počas celého pečenia. Za týmto účelom stisnite, keď je rúra vypnutá, súčasne klávesy , , až kým sa neozve zapískanie. Pre návrat do spôsobu šetrenia energiou, zopakujte operáciu.

2.18 Pečenie Master Chef. (“a”).

Systém inteligentného pečenia. Automaticky vypočíta časové a teplotné cykly pomocou elektronických čidiel, ktoré meria stupeň vlhkosti a teplotné výkyvy. Má dve fázy: Fáza 1: Zber informácií. Určuje ideálnu dobu pečenia. Táto fáza trvá medzi 5 a 40 minútami, záleží na druhu pokrmu. Zvoľte (Master Chef) (2.18.1), zvoľte medzi druhmi, navrhovanými rúrou, jedlo, ktoré chcete (2.18.2). V nasledujúcej tabuľke sa zobrazí druhy potravín plechu pre každú z nich. ICS Druh jedla Výška plechu Pizza 1 Hovädzia pečienka 2 Kura 2 Ryba 2 Plnená zelenina 2 Sladké koláče 2 Fläsk-stek

V tejto fázii sa na obazovke bude striedať druh zvoľenej potraviny a zvyšná doba pečenia. U Master Chefu nie je potrebné predohriatie. Cyklus pečenia musí povinne začať, keď je rúra studená. Ak zostala rúra horúca z predchádzajúceho použitia, musíte ju nechať vychladnúť. Na displeji sa objaví ikonka pre zvyškové teplo (2.18.3) Poznámka: Upravte teplotu pomocou , . Potvrďte stisnutím

Fáza 2: Po zhromáždení informácií a vypočítaní zvyšnej doby sa na displeji objaví čas, ktorý chýba do skončenia pečenia. Keď bude jedlo hotové, rúra sa vypne a bude počuť pískanie. Stisnite akékoľvek tlačidlo, aby ste zvuk vypnuli. Dôležité: Počas pečenia neotvárajte dvere, pretože by ste prerušili výpočet a zaznamenávanie informácií, pečenie by sa zrušilo a na displeji by sa objavila informácie “door” (2.18.4).

Ak ich budete čistiť ručne, použite bežné mycie prostriedky. Nechajte ich odmočiť, aby ste si uľahčili umývanie. Nepyrolytické rúry

3.3 Modely s drsnými stenami. Samočisťace. V

týchto rúrach sú zadná doska a bočné panely pokryté samočistiacim smaltom, ktorý odstráňuje tuk, keď rúra funguje. Bočné panely sú reverzibilné, tak zdvojnásobujú životnosť poťahu. Ak sa panely dostatočne sami nečistia, treba ich regenerovať. Za týmto účelom odoberte všetky doplnky a nádoby z vnútrajška rúry. Pečlivo očistite tie povrchy rúry, ktoré nie sú samočistiteľné. Zvoľte funkciu

Nastavte teplotu na 250º C a dobu na 30 až 60 minút, v závislosti od stupňa znečistenia. Keď čistiaci program skončí a rúra vychladne, očistite navlhčenou hubkou samočistiace prvky, ktoré budú opäť celkom funkčné. Pyrolytické rúry

3.4 Čistenie pyrolýzou

• Čistenie odstraňuje nečistoty pri vysokých teplotách.

• Dym a pachy sa odstrania priechodom cez katalyzátor.

• Netreba s prevádzaním čistenia čakať, až sa v rúre usadí veľa tuku.

• Ak sa vyleje veľa jedla, treba ho odstrániť predtým, než začnete provádzať pirolýzu, aby ste zabránili tomu, že by sa zapálili alebo sa tvorilo príliš dymu.

• Počas pyrolýzy sa povrchy ohrievajú viac ako pri normálnom používaní. Udržujte deti v dostatočnej vzdialenosti. Môžete si vybrať medzi troma druhami pyrolýzy, pre prevedenie čistenia. Pyro Turbo : Čistenie trvá 2 hodiny. Poznámka: U tejto varianty je možné čistiť pyrolýzou doplnok smaltovanú tácku. Umiestnite do úrovne 2. Predom odstráňte prebytok usadeného tuku. Pyro Eco : Čistenie trvá 1 hodinu a 30 minút. Auto Pyro : Trvanie závisí od stupňa znečistenia rúry. Aktivujte rúru zapnutím , stisnite , až kým zvolíte požadovaný spôsob čistenia. Potvrďte

(3.4.1). Pyrolýza sa ihneď spustí. Poznámka: U pyrolýzy sú parametry času a teploty pevne dané a nie je možné ich upravovať. Keď sa proces začne, rúra dosahuje veľmi vysokú teplotu, preto sa z bezpečnostných dôvodov dvere zablokujú a zobrazí sa (3.4.2). Keď teplota klesne, symbol zmizne a môžete otvoriť dvere.

3.5 Odložená pyrolýza: Môžete naprogramovať hodinu,

3.6 Čistenie vnútorných stien. Odoberte bočné vodítka,

aby ste odstránili zvyšky tuku alebo popola, ktoré by mohli zostať po prevedení čistenia. V závislosti od modelu disponujú bočné vodítka dvomi druhmi upevnenia, bez držiaku (3.6.1, 3.6.2) alebo s držiakom (3.6.3, 3.6.4). Po ich vyňatí použite vlhkou handričku pre vyčistenie bočných stien (3.6.5). Keď budú steny rúry čisté, nasaďte znova vodítka. Ak vaša rúra disponuje sklápacím grilom, vytiahnite ho smerom hore a zatlačte dole, aby ste ho roztiahli (3.6.6) a vyčistite strop vlhkou handričkou (3.6.7).

Vonkajšie čistenie: Použite jemnú handričku nasiaknutú výrobkom na čistenie skla. Vnútorné čistenie: Ak je vnútorná časť medzi sklami špinavá, môžete ich rozmontovať pre ich vyčistenie. Keď je rúra studená, otvorte dvere na doraz (3.7.1) a zablokujte ich červenou zarážkou, ktorá je dodávaná vo vrecku s príslušenstvom (3.7.2). Priložte plechové príslušenstvo na jednu stranu skla, aby ste sklo mohli zdvihnúť páčením. Postupujte rovnako na druhej strane skla. Odstráňte červenú zarážku a zatvorte dvere (3.7.3). Odoberte sklá (3.7.4), vyčistite ich a vysušte handričkou (3.7.5). Ak treba, odoberte sadu vnútorných skiel dverí. Táto sada sa môže skladať z jedného alebo dvoch skiel, v závislosti od modelu, s čiernou zarážkou na každom rohu. Pre ich odobranie vložte ruku do spodnej časti dverí a zatiahnite smerom hore (3.7.6). Po ich vyňatí odstráňte zarážky, aby ste mohli vyčistiť sklá (3.7.7).

Riešenie problémov Rúra bola vyrobená podľa zásad pre ochranu životného prostredia. Rešpektujte životné prostredie. Rúru predhrievajte iba v prípadoch, kedy je to skutočne potrebné (viď tabuľku). Používajte najmä nádoby tmavej farby. Pri dlhej dobe pečenia vypnite rúru 5 až 10 minút pred plánovaným ukončením pečenia. Vyradenie spotrebiča z prevádzky. Symbol oznamuje, že sa prístroj nesmie vyhadzovať do bežných kontajnerov na domáci odpad. Vyradenú rúru odneste do špeciálneho zberného centra pre zber elektroodpadu. Recyklovanie domácich spotrebičov zabraňuje negatívnym vplyvom na zdravie človeka, na životné prostredie a pomáha šetriť energiu a prírodné zdroje. Viac informácií získate na www.envidom. sk, prípadne kontaktujte miestne úrady alebo predajné miesto, kde ste spotrebič kúpili. slovensky

Keď budú sklá čisté ( 3.7.8), znova ich nasaďte do gumových zariažok, s výstupkom smerom hore (3.7.9) a nasaďte sklá tak, aby “L” levé a “R” pravé, zostali vedľa pántov (3.7.10). Nakoniec nasaďte zvyšné sklo tak, aby bolo možné prečítať slovo PYROLYTIC (3.7.11). Odstráňte zarážky (3.7.12) a zatvorte dvere. Varovanie pr používaní:

• Ubezpečte sa, že je rúra vypnutá.

• Než sklo uvoľníte, nechajte ho vychladnúť.

• Nikdy nepoužívajte prístroje na čistenie pomocou pary.

3.9 Funkcia AquaSliding je systém, ktorá uľahčuje

čistenie rúry vďaka použitiu vodnej pary. Trvá 35 minút a prebehá nasledujúcim spôsobom.

• Začnite, keď je rúra vlažný.

• Odoberte všetky doplnky a bočné vodítka, v závislosti od modelu.

• Rozprášte 200 ml vody na vnútrajšie steny rúry. Ak nalejete príliš veľa vody, môže vytiecť z rúry.

• V závislosti od modelu, a) AquaSliding počkajte, až kým rúra neoznámi ukončenie čistiaceho cyklu. b) tradičné pri 150ºC po dobu 10 minút. Po uplynutí uvedenej doby nastavte teplotu na minimum (35ºC - 75ºC, podľa modelu) a udržujte po dobu 25 minút. Ak nebudete postupovať podľa týchto inštrukcií, môžete spôsobovať kondenzáciu na prednej strane.

• V závislosti od modelu si môžete pomôcť funkciou časový spínač. Existuje veľa problémov, koré môžete vyriešiť vy sami.

4.1 Rúra sa neohrieva. Skontrolujte, či je zapojená

alebo či nie je spálená poistka. Zvýšte zvolenú teplotu.

4.2 Vnútorné svetlo nefunguje. Vymeňte žiarovku

4.3 Počas pečenia vychádza dym. Znížte teplotu a/

alebo vyčistite rúru.

4.4 Čistenie prostredníctvom pyrolýzy sa

neprevádza. Skontrolujte, či sú dvere dobre zatvorené. Závada v systéme blokovania alebo teplotného čidla. Kontaktujte záručný servis.

4.5 Rúra vydáva piskľavý zvuk. Bola dosažená

normálne, ventilátor ďalej funguje, dokiaľ sa nezníži teplota vo vnútri aj vonku.

4.7 Upozornenie na problémy.

Závada na teplotnom čidle. Zablokované dvere (4.7.1). Nie je možné uskutočniť pyrolýzu. Závada v zablokovaní dverí. Porucha softwaru. Prerušenie elektrického napájania počas pečenia. Automatické odpojenie po niekoľkých hodinách fungovania (4.7.2). Nemanipulujte s rúrou. Pre opravu kontaktujte záručný servis.

koláč Kuracie mäso 1,25 Kg Odmrazovanie všetkých typov potravín Program a teplota Čas Pozícia Predhriatie Príslušenstvo Mäso a hydinové mäsoZeleninaRyby a dary moraRôzne SKÚŠKY SPÔSOBILOSTI FUNKCIE PODĽA NORMY CEI60350 40º C

50ºC Nie Kysnutie cesta na chlieb/ pečivo Áno Predohriatie po dobu 5 min Áno Nie Nie Nie Nie Nie hlbokým plechom Pečenie 2-3 min. Na rošte hlbokým plechom Forma na roštu Rošt hlbokým plechom/ štandardný 2 formy na 1 roštoch a hlbokým 2 formy na 1 roštoch a hlbokým
