Produkttyp	Einbau-Elektrobackofen
Marke	Fagor
Modell	6H54X
Stromversorgung	Einphasig, 230 V ~ 50 Hz, Leistung laut Typenschild
Ofentyp	Pyrolytisch (je nach Modell) oder nicht pyrolytisch mit selbstreinigenden Wänden
Gararten	Auftauen, traditionell, intensive Unterhitze, Grill sanft/stark/pulsierend, Turbo Plus, pulsierende Heißluft, schonende Speisen, 3D-Hitze, Grill 4 Stufen, Warmhalten, Celeris (Schnellaufheizung)
Sonderfunktionen	Master Chef (intelligentes Garen), automatische Rezepte (35 Rezepte), Startzeitvorwahl, Timer, Kindersicherung, automatische Abschaltung
Reinigung	Pyrolyse (Turbo 2h, Eco 1h, Auto), AquaSliding (Dampf), selbstreinigende Wände bei bestimmten Modellen
Kapazität	5 Einschubebenen
Mitgeliefertes Zubehör	Tiefes Blech, flaches Blech, Multifunktionsrost, einfacher Rost, Teleskopauszüge (je nach Modell)
Innenbeleuchtung	Austauschbare Birne, Energiesparmodus
Sicherheit	Türverriegelung während Pyrolyse, Kindersicherung, automatische Abschaltung nach 3h (>100°C) oder 10h (<100°C)
Installation	Einbaufähig in Möbel, Maße laut Skizze in der Anleitung, elektrischer Anschluss durch autorisierten Installateur
Wartung	Reinigung der herausnehmbaren Gläser, der Roste und Zubehör (Geschirrspüler), Außenreinigung mit neutralem Reinigungsmittel
Fehleranzeige	F01 bis F04 (Sensor, Verriegelung, Pyrolyse, Software), Meldung 'door' wenn Tür während Master Chef geöffnet
Maße (Schätzung)	Standard Einbaumaße: H 59 cm, B 59.5 cm, T 56 cm (Anleitung prüfen)
Gewicht (Schätzung)	Ca. 35-45 kg
Reparierbarkeit	Autorisierten Kundendienst hinzuziehen; Lampe vom Benutzer austauschbar

Häufig gestellte Fragen - 6H54X FAGOR

Wie stelle ich die Uhrzeit am Fagor 6H54X Backofen ein?

Beim Einschalten blinkt das Display. Verwenden Sie die Tasten + und -, um die Uhrzeit einzustellen, und bestätigen Sie durch Drücken von ▶/√. Nach einem Stromausfall wiederholen Sie den Vorgang.

Wie verwende ich die Pyrolyse-Funktion?

Entfernen Sie alle Zubehörteile und grobe Verschmutzungen. Schalten Sie den Ofen ein, drücken Sie die Pyrolysetaste, bis der gewünschte Modus angezeigt wird (Pyro Turbo 2h, Pyro Eco 1h, Auto Pyro). Bestätigen Sie mit ▶/√. Die Tür verriegelt automatisch. Wischen Sie nach dem Abkühlen die weiße Asche mit einem feuchten Tuch ab.

Was tun, wenn der Ofen nicht heizt?

Überprüfen Sie, ob der Ofen angeschlossen ist und die Sicherung funktioniert. Erhöhen Sie die eingestellte Temperatur. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie aktiviere ich die Kindersicherung?

Drücken Sie einige Sekunden lang die Taste ▶/√ (oder die Verriegelungstaste je nach Modell), bis das Symbol angezeigt wird. Zum Entsperren wiederholen Sie den Vorgang.

Kann ich den Ofen mit einem Dampfreiniger reinigen?

Nein, verwenden Sie niemals Dampf- oder Hochdruckgeräte zur Reinigung des Ofens. Verwenden Sie ein feuchtes Tuch und nicht scheuernde Reinigungsmittel.

Wie verwende ich die Master Chef-Funktion?

Wählen Sie Master Chef auf dem Display, wählen Sie die Lebensmittelart (Pizza, Braten, Hähnchen usw.) und bestätigen Sie. Der Ofen bestimmt automatisch Zeit und Temperatur. Öffnen Sie die Tür während des Garens nicht.

Wie ersetze ich die Ofenlampe?

Trennen Sie den Ofen vom Stromnetz. Entfernen Sie das Schutzglas und ersetzen Sie die Glühbirne durch eine mit gleichen Eigenschaften (siehe Anleitung). Setzen Sie das Glas wieder ein.

Was bedeutet der Fehlercode F04?

F04 weist auf einen Türverriegelungsfehler hin. Überprüfen Sie, ob die Tür richtig schließt. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich die Türgläser?

Öffnen Sie die Tür, fixieren Sie sie mit dem mitgelieferten roten Anschlag, entfernen Sie die inneren Gläser durch Ausclipsen. Reinigen Sie sie mit einem weichen Tuch und Seifenwasser, setzen Sie sie dann unter Beachtung der Markierungen L/R und 'PYROLYTIC' zu Ihnen hin wieder ein.

Kann ich die Startzeitvorwahl für die Pyrolyse verwenden?

Ja. Wählen Sie den Pyrolysemodus, drücken Sie die Programmiertaste, stellen Sie die gewünschte Endzeit ein und bestätigen Sie. Die Pyrolyse startet automatisch, um zur programmierten Zeit zu enden.

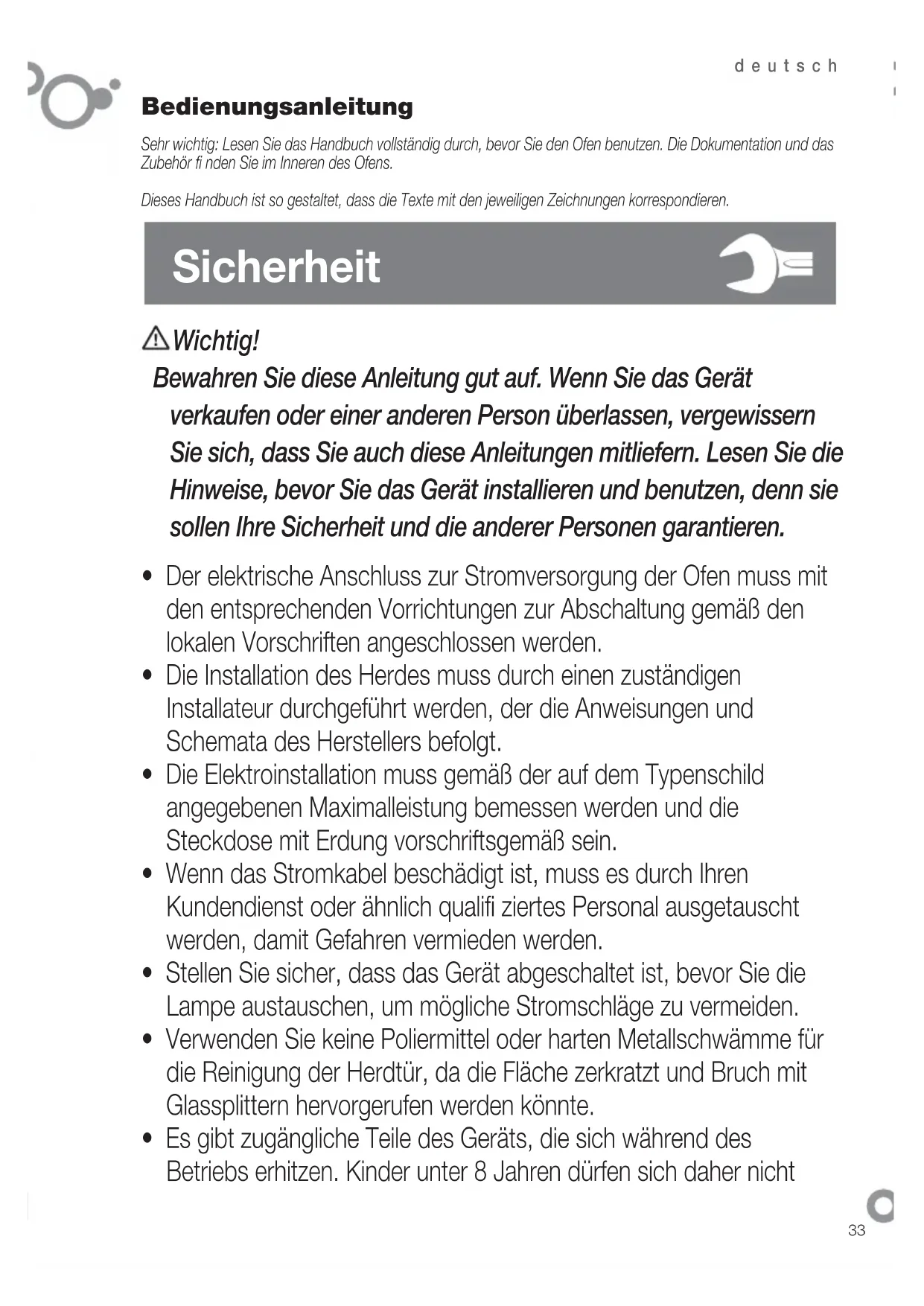

BEDIENUNGSANLEITUNG 6H54X FAGOR

Sehr wichtig: Lesen Sie das Handbuch vollständig durch, bevor Sie den Ofen benutzen. Die Dokumentation und das Zubehör fi nden Sie im Inneren des Ofens.

Dieses Handbuch ist so gestaltet, dass die Texte mit den jeweiligen Zeichnungen korrespondieren.

Sicherheit

⚠ Wichtig!

Bewahren Sie diese Anleitung gut auf. Wenn Sie das Gerät verkaufen oder einer anderen Person überlassen, vergewissern Sie sich, dass Sie auch diese Anleitungen mitliefern. Lesen Sie die Hinweise, bevor Sie das Gerät installieren und benutzen, denn sie sollen Ihre Sicherheit und die anderer Personen garantieren.

• Der elektrische Anschluss zur Stromversorgung der Ofen muss mit den entsprechenden Vorrichtungen zur Abschaltung gemäß den lokalen Vorschriften angeschlossen werden.
• Die Installation des Herdes muss durch einen zuständigen Installateur durchgeführt werden, der die Anweisungen und Schemata des Herstellers befolgt.
• Die Elektroinstallation muss gemäß der auf dem Typenschild angegebenen Maximalleistung bemessen werden und die Steckdose mit Erdung vorschriftsgemäß sein.
• Wenn das Stromkabel beschädigt ist, muss es durch Ihren Kundendienst oder ähnlich qualifi ziertes Personal ausgetauscht werden, damit Gefahren vermieden werden.
• Stellen Sie sicher, dass das Gerät abgeschaltet ist, bevor Sie die Lampe austauschen, um mögliche Stromschläge zu vermeiden.
• Verwenden Sie keine Poliermittel oder harten Metallschwämme für die Reinigung der Herdtür, da die Fläche zerkratzt und Bruch mit Glassplittern hervorgerufen werden könnte.
• Es gibt zugängliche Teile des Geräts, die sich während des Betriebs erhitzen. Kinder unter 8 Jahren dürfen sich daher nicht

in der Nähe des Geräts aufhalten, es sei denn, unter ständiger Aufsicht.

• Vermeiden Sie das Berühren der Heizelemente des Herds.
• Dieses Gerät kann von Kindern ab 8 Jahren und Personen verwendet mit verminderten physischen, sensoriellen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis benutzt werden, sofern sie eine angemessene Unterweisung oder Anleitung zur sicheren Handhabung des Geräts erhalten haben und ihnen die mit der Benutzung einhergehenden Gefahren bewusst sind. Kinder dürfen mit dem Gerät nicht spielen. Die vom Benutzer auszuführende Reinigung und Wartung dürfen Kinder nicht ohne Aufsicht ausführen.

- Ihr Gerät ist für den normalen häuslichen Gebrauch vorgesehen. Es darf nicht gewerblich oder industriell genutzt werden. Es ist nur zum Garen von Lebensmitteln ausgelegt.

- Versuchen Sie nicht, die Eigenschaften des Geräts zu manipulieren, das kann gefährlich sein.

- Während einer Pyrolysereinigung werden die Oberfl ächen heißer als bei der normalen Nutzung. Halten Sie Kinder von dem Herd fern.

- Entfernen Sie vor der Pyrolysereinigung alle Kochelemente und größere Speisereste.

- Legen Sie nichts Schweres auf die Herdtür. Achten Sie darauf, dass Kinder sich nicht auf die Tür setzen oder stellen.

- Wenn Sie den Herdinnenraum reinigen wollen, schalten Sie zunächst den Herd aus.

- Vergewissern Sie sich nach der Benutzung des Herds, dass alle Schalter auf Aus-Position stehen.

- Benutzen Sie den Herd nach seiner Benutzung nicht zum Aufbewahren von Speisen oder Zubehörteilen.

- Das Gerät nicht mit Dampf- oder Hochdruckreinigern reinigen (Vorschrift zur elektrischen Sicherheit).

- Während des Betriebs muss die Herdtür bei allen Programmen, einschließlich Grill, geschlossen sein.

Identifi kation

Identifizieren Sie das Modell Ihres Ofens („a“, „b“, „c“, „d“) indem Sie die Steuerung Ihres Ofens mit den Abbildungen vergleichen.

1

Installation

1.1 Auspacken. Entfernen Sie alle Schutzelemente.

1.2 Anschluss an das Stromnetz. Beachten Sie stets die Angaben auf dem Typenschild (1.2.1) und die Maße des Möbels, in das der Ofen (1.2.2, 1.2.3) eingesetzt werden soll.

Das Gerät muss über eine einphasige fest installierte Stromleitung mit dem Netzstrom verbunden werden, wobei garantiert werden muss, dass Null (blaue Kabelfarbe) garantiert mit Null verbunden wird (1.2.4). Setzen Sie den Ofen in die Möbelöffnung ein und zentrieren Sie ihn (1.2.5). Achten Sie darauf, dass überfl üssiges Kabel nicht im oberen Teil verbleibt (1.2.6). Befestigen Sie ihn am Möbel mit den zwei mitgelieferten Schrauben (1.2.7). Das Material dieses Schrankes bzw. dessen Beschichtung muss hitzebeständig sein. Um die Installation am Gerät abzuschließen, muss die Uhrzeit eingestellt werden. Nach einer gewissen Zeit der Inaktivität wird das Gerät in den Standby-Modus wechseln, in dem, je nach Modell, die Leuchtkraft der Anzeige verringert oder der Bildschirm abgeschaltet wird.

2

Benutzung

Es werden am Ofen nur die Tasten beleuchtet, die betätigt werden können.

2.1 Einstellung der Uhrzeit. Nach dem Anschließen des Ofens wird die Anzeige blinken (2.1.1). Stellen Sie die Uhrzeit mit den Tasten + ehr und drücken Sie / √ zum Bestätigen (2.1.2).

Hinweis: Stellen Sie die Uhrzeit neu ein, wenn es zu einem Ausfall der Stromzufuhr kam.

2.2 Verändern der Uhrzeit. Schalten Sie den Ofen ein und drücken Sie 2 Mal die Anzeige wird blinken (2.2.1). Verändern Sie die Uhrzeit mit den Tasten und und drücken Sie / zum Bestätigen (2.2.2).

2.3 Hinweisfunktion. Schalten Sie den Ofen end. Drücken Sie 📋nd die Anzeige 📋: 📌 wird blinken 2.3.1). Stellen Sie die Zeit mit + und ein. Zum Bestätigen drücken Sie ▶ / √ (2.3.2) und nun wird

die eingestellte Zeit rückwärts abgezählt.

Ist die Zeitspanne abgelaufen, wird der Ofen einen Signalton abgeben. Zum Abstellen, drücken Sie irgendeine Taste.

2.4 Bevor Sie den neuen Ofen zum ersten Mal verwenden, erhitzen Sie ihn zunächst einmal leer (ohne Nahrungsmittel, auf der Position ☐, 250°C für 30 Minuten. Dabei kann Rauch oder den schlechter Geruch auftreten (das ist normal, weil Fettreste, etc. verbrennen). Nach dem Abkühlen, reinigen Sie das Innere mit einem feuchten Tuch.

2.5 Zubehör. Je nach Modell verfügt man über eine tiefes Blech (2.5.1), ein flaches Blech (2.5.2) und einen Rost für diverse Anwendungen (2.5.3) die unabhängig voneinander eingesetzt werden können. Sie können auch irgendein Blech mit dem Rost (2.5.4) als Einheit einsetzen. Das gesamte Alles Zubehör oder die Einheiten können direkt oder auf dem Rost zur Teilentnahme (2.5.5) sowie dem Rost zur vollständigen Entnahme (2.5.6, 2.5.7) (2.5.8) angebracht werden. Wenn Sie über ein Blech zur teilweisen Entnahme verfügen, wird es unabhängig oder mit den Blechen (3 Modalitäten) benutzt (2.5.9). Der einfache Rost ist bei der Benutzung unabhängig (2.5.10). Wenn Sie über selbstausziehbare Führungen "Impulse" verfügen, bringen Sie diese zunächst ohne das Blech (2.5.11) im Ofen an. Die Führungen "Impulse" werden automatisch über das Gewicht des Blechs beim Öffnen des Ofens ausfahren (2.5.12). Es ist vorgeschrieben, ein Blech als Träger der Nahrungsmittel mit den Führungen "Impulse" zu benutzen (2.5.13). Achten Sie auf die Position der Roste, wenn Sie sie in den Ofen einführen. Sie verfügen über seitliche Anschläge um das Umkippen (2.5.14) zu verhindern

2.6 Einschubhöhen. Sie verfügen über 5 Positionen, um das Zubehör einzusetzen □1 □2 □3 □4 □5.

2.7 Das zuzubereitende Nahrungsmittel. Geben Sie das Nahrungsmittel in den Ofen. Wählen Sie das Zubehör und die empfohlene Position aus oder konsultieren Sie die Tabelle für Garzeiten. Schließen Sie die Tür.

ZUBEREITEN EINES GERICHTS

2.8 Auswahl der Garfunktion. Schalten Sie den Ofen über ein, mit und wählen Sie, je nach Modell, die gewünschte Funktion zum Betrieb aus:

Auftauen. Taut in minimalen Zeiten irgendein Produkt auf.

Ober-, Unterhitze. Brot, Kuchen, gefüllte Pasteten und magere Fleischsorten.

Pizzastufe. Die starke Hitze von unten wird gleichmäßig verteilt und das ist ideal für Paellas, Pizzas.

Kleinflächengrill. Hamburger, Toasts und Nahrungsmittel mit einer kleinen Oberfläche.

Großflächengrill. Gratinieren: Nudelgerichte, Soufflés und Bechamelsoße.

Grill mit Umluft. Zum Gratinieren, wobei die Hitze gleichmäßig verteilt wird. Ideal für große Braten.

Heißluft. Die Hitze wird durch den Heizkörper am Lüfter erzeugt.

Ober, Unterhitze und Umluft. Für alle Gerichte. Es können verschiedene Gerichte gemeinsam zubereitet werden, ohne dass sich der Geschmack oder der Geruch vermischen.

Empfi ndliche Lebensmittel. Für Joghurt oder zum Trocknen von Nahrungsmittel (z.B. Pilze).

3D-Hitze. Erlaubt es Ihnen, auf verschiedenen Blechen zugleich zuzubereiten.

Grill 4 Stufen. Das Überbacken braucht eine längere Zeit als das normale Grillen.

Warmhalten. Hält schon zubereitete Nahrungsmittel heiß.

Schauen Sie sich die Tabelle an, um zu prüfen, welche Funktion die adäquateste für das zuzubereitende Nahrungsmittel ist. Bestätigen Sie mit ▶ / √ um den Ofen in Betrieb zu setzen.

Ändem der Temperatur °C. Wurde ein Programm gewählt, drücken Sie Verändern der Temperatur über und Drücken Sie / zur Bestätigung. Wird die Taste °C gedrückt gehalten, wird die reale Temperatur im Inneren des Ofens angezeigt.

Hinweis: Der Backvorgang kann in jedem Augenblick durch das Drücken der Taste ▶ / √ angehalten werden.

Zum Abschalten des Ofens drücken Sie.

ZEITSCHALT-FUNKTIONEN

2.10 Auswahl der Betriebszeit Wurde das Programm ausgewählt und die Temperatur, wenn nötig, verändert. Drücken Sie (2.10.1) angezeigt wird und stellen Sie die Zeit über ein und bestätigen Sie mit / (2.10.2). Sofort nach der Anpassung wird nun die eingestellte Zeit rückwärts abgezählt.

Am Ende der Garzeit wird der Ofen einen Signalton aussenden. Zum Abstellen, drücken Sie irgendeine Taste.

2.11 Auswahl der Endzeit ⚫ Wählen Sie eine Funktion zum Betrieb, die Temperatur und die Zeit aus (2.10). Drücken Sie ☑ bis (2.11.1). angezeigt wird. Drücken Sie ☑ der , um die Uhrzeit einzustellen zu der Garvorgang abgeschlossen werden soll und bestätigen Sie mit ▶/ √ (2.11.2). Während der Ofen in der Warteposition ist, wird auf der Anzeige eine gestrichelte Linie in Bewegung ≡ = ⇒ angezeigt (2.11.3). Der Backvorgang wird zur eingestellten Uhrzeit abgeschlossen. Bei der Beendigung wird der Ofen einen Signalton aussenden. Zum Abstellen, drücken Sie irgendeine Taste.

Hinweis: Während der Ofen in Betrieb ist, wird das Symbol des Thermometers blinken. Ist die ausgewählte Temperatur erreicht, wird ein Signalton ertönen.

2.12 Automatische Abschaltung: Wenn Sie vergessen, den Ofen abzuschalten, schaltet sich dieser automatisch nach einer bestimmten Zeitspanne ab. Mit einer Temperatur die niedriger als 100°C ist, wird der Ofen nach 10 Stunden automatisch abgeschaltet. Mit einer Temperatur die höher als 100°C ist, wird der Ofen nach 3 Stunden automatisch abgeschaltet.

2.13 Celeris/Booster-Funktion ➞. Sie wird für Gerichte empfohlen, die ein Vorheizen benötigen.

Pyrolyseofen: Wählen Sie eine Funktion (2.9). Drücken Sie °C und drücken Sie °C erneut

für 5 Sekunden, bis auf der Anzeige ▶▶ erscheint. Drücken Sie ▶/ √ zur Bestätigung. (2.13.1) Ist die gewünschte Temperatur erreicht, wird ▶▶ verschwinden.

Ofen ohne Pyrolyse. Schalten Sie den Ofen ein und wählen Sie eine Funktion (2.9) aus. Drücken Sie (2.13.2). Der Ofen wird schnell die notwenige Temperatur für diese Funktion erreichen. Ist sie erreicht, wird das Symbol verschwinden und das Nahrungsmittel kann in den Ofen gegeben werden.

Hinweis: Bei einigen Programmen kann die Funktion Celeris nicht benutzt werden.

2.14 Resthitze 🔊. Ist der Ofen abgeschaltet, wird er für eine Zeit heiß bleiben und auf der Anzeige wird 🔊 gezeigt, so lange die Temperatur noch höher als 60°C ist.

2.15 Funktion zur Tastenblockierung. Um Eingriffe von Kindern zu verhindern.

Mit einem Ofen im Betrieb oder vollständig ausgeschaltet, halten Sie die Taste ▶ / √ für einige Sekunden gedrückt (2.15.1). Für das Deaktivieren wiederholen Sie den Vorgang.

Bei einigen Modellen, mit dem Ofen im Betrieb oder vollständig ausgeschaltet, drücken Sie die Taste; für einige Sekunden (2.15.2). Für das Deaktivieren wiederholen Sie den Vorgang.

Hinweis: Wird der Ofen blockiert, während er in Betrieb ist, kann er abgeschaltet werden, wenn die Taste gedrückt gehalten wird.

2.16 Rezept-Funktion □ Schalten Sie den Ofen ein und drücken Sie □ (2.16.1). Mit und wählen Sie das entsprechende Rezept unter den angebotenen aus. Bestätigen mit ▶ / √ (2.16.2). Stellen Sie das Gewicht mit den Tasten und ein und drücken Sie ▶ / √ zum Bestätigen (2.16.3). Stellen Sie den Durchgargrad ein (□ wenig bis □ durchgebraten) mit und und bestätigen Sie mit ▶ / √ (2.16.4). Der Ofen setzt sich sofort in Betrieb (2.16.5). Die mit (*) markierten Rezepte benötigen ein Vorheizen

a b c d rezept

P01	Gefüllte Tomaten	P01
P02	Gebratene rote Paprika	P02
	Paella	P03
	Pastete mit Seehecht und Garnelen	P04
	Blätterteig mit Lauch	P05 *
	Reis mit Kaninchen	P06
	Pizza mit 4 Käsesorten (frischer Teig)	P07 *
* P03	Gebackener Seehecht oder Dorsch	P08 *
* P04	Lachs in Bier	P09 *
* P05	Forelle mit Champignons	P10 *
* P06	Langusten	P11 *
	Seeteufel mit Muscheln	P12 *
	Gebratene Brasse	P13
	Thunfi schscheiben mit Zwiebeln	P14 *
	Offene Anchovis	P15 *
	Riesengarnelen	P16 *
P07	Lendenscheiben vom Schwein	P17
P08	Gebratenes Lamm	P18
P09	Kalbsbraten	P19
P10	Gebratenes Kaninchen	P20
P11	Gebratenes Huhn	P21
	Kalbskoteletts	P22
	Gespickte Lende	P23 *
	Roulade	P24
	Ente mit Orangen	P25
	Gebackene Wachteln	P26 *
P12	Einfacher Kuchen	P27
* P13	Magdalenas	P28 *
P14	Flan mit Ei	P29
P15	Brot und vorgebackene Brötchen	P30
	Mandelkuchen	P31 *
	Apfelkuchen	P32
	Petichoux	P33 *
	Biskuitrolle	P34 *
	Gebratene Äpfel	P35

, außer bei einer verzögerten Programmierung. Wird die Temperatur erreicht, wird das durch einige Piepstöne angezeigt. Nun kann das Nahrungsmittel in den Ofen gegeben werden. Wenn Sie es wünschen, kann eine Uhrzeit zur Beendigung programmiert werden (2.11.1, 2.11.2). Am Ende der Garzeit wird der Ofen einen Signalton aussenden. Zum Abstellen, drücken Sie irgendeine Taste.

Hinweis: Beim Bratvorgang wird durch das dauerhafte Drücken von Information über das ausgewählte Rezept angezeigt (2.16.6).

2.17 Funktion zur Beleuchtung im Inneren des Ofens: Wenn der Ofen im Energiesparmodus betrieben wird, ist das Licht nur an, wenn für einige Sekunden °C gedrückt wird. Sie können diese Funktion deaktivieren, damit das Licht

permanent während des Betriebs leuchtet. Dafür müssen Sie bei ausgeschaltetem Ofen simultan die beiden Tasten und gedrückt halten, bis ein Signalton ertönt. Um wieder in den Energiesparmodus zu gelangen, wiederholen Sie den Vorgang.

2.18 Garen mit Master Chef. ("a").

Intelligentes Garsystem. Automatische Berechnung der Zeitzyklen und

Temperatur durch elektronische Sensoren, die die Feuchtigkeitsstufe und Temperaturschwankungen messen.

Das System umfasst zwei Phasen:

Phase 1:

Zusammenstellen der Information. Bestimmung der idealen Garzeit. Diese Phase dauert je nach Gericht zwischen 5 und 40 Minuten. Wählen die Funktion (Master Chef) (2.18.1), suchen Sie dann aus den von dem Herd vorgegebenen Alternativen die Art der zu garenden Speise aus (2.18.2). Nachfolgende Tabelle zeigt die Art der Speisen und die Höhe, auf der das Blech eingeschoben werden muss.

ICS Art des Gerichts Position des Blechs

P01	Pizza 1
P02	Rinderbraten	2
P03	Hühnchen	2
P04	Fisch 2
P05	Gefülltes Gemüse 2
P06	Kuchen	2
P07	Anschluss	2
P08	Lamm 2
P09	Tarte salzig 2

Während dieser Phase zeigt das Display abwechselnd den gewählten Speisen-Typ und die verbleibende Garzeit an.

Beim Garen mit der Master Chef-Funktion ist ein Vorheizen nicht erforderlich. Der Garzyklus muss unbedingt bei kaltem Herd beginnen. Wurde der Herd zuvor benutzt und ist noch warm, lassen Sie ihn zunächst abkühlen. Auf dem Display erscheint das Symbol für Restwärme (2.18.3).

Hinweis: Verändern der Temperatur über + und -. Drücken Sie ▶ / √ zur Bestätigung.

Phase 2:

Nach dem Zusammenstellen der Information und der Berechnung der verbleibenden Garzeit, wird dieser Zeitwert auf dem Display angezeigt. Wenn das Gericht gar ist, schaltet der Herd aus und es ertönt ein Pfeifton. Zum Abstellen, drücken Sie irgendeine Taste.

Wichtig:

Während dem Garen darf die Herdtür nicht geöffnet werden. Das würde die Berechnung und Registrierung der Information beeinträchtigen und den Garvorgang annullieren. In einem solchen Fall zeigt das Display die Meldung „Door“ (2.18.4).

3

Wartung und Reinigung

3.1 Reinigung des Zubehörs. Es ist geeignet für die Spülmaschine. Wenn Sie es von Hand spülen, benutzen Sie ein normales Spülmittel. Weichen Sie es zuvor ein, um die Reinigung zu vereinfachen.

Öfen ohne Pyrolyse.

3.2 Modelle mit glatten Innenwänden. Reinigen Sie den Ofen bei einer lauwarmen Temperatur mit einem heißen feuchten Tuch und Seife.

3.3 Modelle mit selbst reinigender rauer Innenwand. Bei diesen Öfen sind die hintere Platte und die Seitenwände mit einer selbst reinigenden Beschichtung versehen, die Fett beseitigt, während der Ofen im Betrieb ist. Die Beschichtung der Seitenwände ist reaktivierbar und so wird die Lebensdauer des Ofens erhöht.

Wenn sich die Wände nicht mehr genügend reinigen, ist es notwendig, sie zu reaktivieren. Nehmen Sie das gesamte Zubehör und Kochgefäße aus dem Inneren des Ofens. Reinigen Sie alle Oberfl ächen des Ofens gut, die nicht selbst reinigend sind. Wählen Sie die Funktion ☐.

Wählen Sie eine Temperatur von 250°C und eine Zeitspanne zwischen 30 und 60 Minuten, je nach Grad der Verschmutzung.

Wenn das Programm zur Reinigung beendet und der Ofen abgekühlt ist, reinigen Sie alle selbst reinigenden Teil mit einem feuchten Schwamm und sie sind nun wieder vollständig funktionsfähig.

Pyrolyseöfen.

3.4 Reinigung durch Pyrolyse.

• Die Reinigung geschieht durch die Entfernung der Verschmutzung bei hohen Temperaturen.
- Der Rauch und die Gerüche, die dabei auftreten, werden über einen Katalysator beseitigt.
- Es muss nicht gewartet werden, bis sich im Ofen viel Fett angesammelt hat, um die Reinigung durchzuführen.
- Nach der Pyrolyse, wenn der Ofen wieder abgekühlt ist, reinigen Sie ihn mit einem feuchten Tuch, um die weiße verbleibende Asche zu entfernen.
- Bevor Sie die Pyrolyse starten, nehmen Sie alles Zubehör aus dem Ofen, auch das gesamte Kochgeschirr und die Teleskopführungen.
- Wenn es größere Schmutzfl ächen durch Überlaufen gibt, beseitigen Sie diese bevor Sie die Pyrolyse starten, um zu vermeiden, dass diese in Brand geraten oder es zu einer größeren Rauchentwicklung kommt.
- Während der Pyrolyse werden die Oberfl ächen heißer als bei der normalen Benutzung, weshalb Sie Kinder fernhalten sollten.

Es kann unter drei Arten der Pyrolyse für die Reinigung ausgewählt werden.

Pyro Turbo P: Führt eine Reinigung in 2 Stunden durch.

Hinweis: In dieser Option ist die Reinigung über eine Pyrolyse möglich, Zubehör ist das emaillierte Blech. Positionieren Sie es auf der Stufe 2. Nehmen Sie zuvor das überschüssige angesammelte Fett ab.

Pyro Eco P: Diese Reinigung wird in 1 Stunde und 30 Minuten ausgeführt.

Auto Pyro : Die Laufzeit hängt vom Grad der Verschmutzung des Ofens ab.

Zum aktivieren müssen sie den Ofen einschalten und drücken, bis die gewünschte Form der Reinigung ausgewählt ist. Bestätigen Sie mit ▶ / √ (3.4.1). Die Pyrolyse wird sofort gestartet.

Hinweis: Die Parameter für Zeit und Temperatur sind festgelegt und können nicht verändert werden.

⚠️ Zu Beginn des Vorgangs wird der Ofen sehr hohe Temperaturen erreichen, weshalb die Tür zur Sicherheit blockiert ist, die Leuchtanzeige wird mit dem Symbol (3.4.2) aufl euchten. Wenn die Temperatur wieder zurückgeht, wird das Symbol entlöschen und man kann die Tür wieder öffnen.

3.5 Verzögerte Pyrolyse. Es kann die Uhrzeit programmiert werden, zu der die Pyrolyse beendet wird. Schalten Sie den Ofen 📀n und drücken Sie , und die angemessene Art der Pyrolyse zu bestimmen (3.5.1). Drücken Sie 📋nd das Symbol 📋wird gezeigt. Geben Sie die Uhrzeit zur Beendigung der Reinigung mit 📋nd ein-Bestätigen Sie mit ▶/√ (3.5.2).

3.6 Reinigung der Innenwände. Nehmen Sie die seitlichen Führungen heraus, um die Fettreste oder die Asche zu beseitigen, die sich nach der Reinigung hinter ihnen befinden kann. Je nach Modell gibt es zwei Formen, wie die seitlichen Führungen gehalten werden: ohne Halter (3.6.1, 3.6.2) oder mit Halter (3.6.3, 3.6.4). Nach der Entnahme benutzen Sie ein feuchtes Tuch für die Reinigung der Seitenwände (3.6.5. Bringen Sie nach der Reinigung der Ofenwände die Führungen wieder an.

Wenn der Ofen über einen Klappgrill verfügt, ziehen Sie ihn nach oben und drücken Sie, um ihn zu senken (3.6.6) und reinigen die Oberseite mit einem feuchten Tuch (3.6.7).

3.7 Reinigung der Gläser.

Äußere Reinigung: Benutzen Sie ein weiches Tuch, das mit einem Glasreiniger angefeuchtet wurde.

Äußere Reinigung: Wenn das Innere der Gläser verschmutzt ist, könne Sie zur Reinigung abgenommen werden.

Wenn der Ofen kalt ist, öffnen Sie die Tür vollständig (3.7.1) und bringen Sie den roten Anschlag an, der mit der Zubehör-Tüte geliefert wird (3.7.2). Führen Sie das andere Zubehörteil aus Blech in die Seite des Glases ein, um es mit einer Hebelwirkung anzuheben. Machen Sie das Gleiche auf der anderen Seite des Glases. Nehmen Sie den roten Anschlag ab und schließen Sie die Tür (3.7.3). Nehmen Sie das Glas (3.7.4) heraus, reinigen und trocknen Sie es mit einem Tuch (3.7.5). Wenn es nötig ist, nehmen Sie die Glaseinheit in der Tür heraus. Diese Einheit kann aus einem oder zwei Gläsern bestehen, je nach Modell, mit einem schwarzen Anschlag an jeder Seite. Um Sie herauszunehmen, führen Sie die Hand unter der Tür ein und ziehen Sie nach oben (3.7.6). Nach der Entnahme nehmen Sie die Anschläge zur Reinigung der Gläser ab (3.7.7).

Wenn die Gläser sauber sind (3.7.8) setzen Sie sie wieder an den Anschlägen aus Gummi ein, mit dem Haken nach oben (3.7.9) und setzen Sie die Gläser wie so ein, dass "L" links und "R" auf der Seite der Scharniere stehen (3.7.10). Zum Abschluss setzen Sie das verbleibende Glas so ein, dass das Wort PYROLYTIC (3.7.11) zu lesen ist. Nehmen Sie die Anschläge (3.7.12) ab und schließen Sie die Tür.

Warnungen bei der Benutzung:

• Versichern Sie sich, dass der Ofen ausgeschaltet ist.
• Bevor das Glas gelöst wird, warten Sie darauf, dass es abgekühlt ist.
• Benutzen Sie niemals Dampfreiniger.

3.8 Äußere Reinigung des Ofens. Nutzen Sie keine scharfen Reiniger. Trocknen Sie ihn mit einem weichen Tuch.

3.9 Funktion AquaSliding ist ein System, die die Reinigung des Herds durch den Einsatz von Wasserdampf erleichtert. Der Reinigungszyklus dauert 35 Minuten und ist folgendermaßen vorzunehmen:

• Der Herd muss Anwärmen sein.
- Nehmen Sie alle Zubehörteile und die seitlichen Führungen (je nach Modell) heraus.
- Sprühen Sie 200 ml Wasser auf die Innenwände des Herds. ⚠️ Zu viel Wasser kann zum Überlaufen führen.
- Je nach Modell,

a) AquaSliding Warten Sie, bis der Ofen die Beendigung des Zyklus zur Reinigung anzeigt.

b) ☐ Traditionell bei 150°C; Dauer: 10 Minuten. Nach Ablauf dieser Zeit stellen Sie die Temperatur für weitere 25 Minuten auf das Minimum (35°C - 75°C je nach Modell). Die Nichtbefolgung dieser Hinweise kann zu Kondensation an der Vorderseite führen.

• Schalten Sie den Herd aus.
- Öffnen Sie die Herdtür vorsichtig und vermeiden Sie jeden Kontakt mit dem Dampf.
- Am Ende des Zyklus entfernen Sie das Wasser aus dem Innern und reinigen Schmutzreste mit einem Tuch. Dieser Zyklus zur Reinigungshilfe verliert Effektivität, wenn nicht die angegebenen Zeiten eingehalten werden.
* Je nach Modell kann die Hinweis-Funktion zur Hilfe benutzt werden.

Problemlösung

Es gibt einige Störungen, die Sie selber beseitigen können.

4.1 Der Ofen wird nicht heiß. Prüfen Sie, ob er angeschlossen ist oder ob die Sicherung herausgesprungen ist. Erhöhen Sie die gewählte Temperatur.
4.2 Das Licht im Inneren funktioniert nicht. Tauschen Sie das Leuchtmittel oder die Sicherung aus.
4.3 Beim Betrieb tritt Rauch aus. Senken Sie die Temperatur und / oder reinigen Sie den Ofen.
4.4 Die Reinigung über Pyrolyse wird nicht ausgeführt. Überprüfen Sie, dass die Tür richtig geschlossen ist. Fehler am System zur Blockierung oder am Temperaturfühler. Setzen Sie sich mit dem technischen Kundendienst in Verbindung.
4.5 Der Ofen gibt einen Signalton ab. Die gewählte Temperatur wurde erreicht. Der Zyklus zum Backen wurde beendet.
4.6 Er gibt auch nach dem Betrieb noch Geräusche ab. Es ist normal, denn der Ventilator wird weiter betrieben, bis die Temperatur außen und innen gesenkt worden ist.
4.7 Störungsmeldungen.

F01 Fehler am Temperaturfühler.
F 02 Tür blockiert (4.7.1).
F 03 Es ist unmöglich, die Pyrolyse zu starten.
F 04 Fehler bei der Blockierung der Tür.
F OS Fehler der Software.
Die Stromzuführung wurde während des Betriebs unterbrochen.
Au Fo Automatische Abschaltung wegen einem Betrieb über mehrere Stunden (4.7.2).

⚠️ Führen Sie keine Arbeiten am Ofen durch. Setzen Sie sich zur Reparatur mit dem technischen Kundendienst in Verbindung.

4.8 Funktion Demo. Einstellung die Uhrzeit auf '0:00'. Wenn der Ofen ausgeschaltet ist, drücken Sie den berührungssensitiven Zeitschalter auf dem Bildschirm und der Zeitschalter und 'demo' wird blinken. Zum Deaktivieren schalten Sie den Ofen ab.

Umwelt

Der Herd wurde unter Berücksichtigung des Umweltschutzes konzipiert.

Denken Sie an die Umwelt. Vorheizen des Herdes nur bei Notwendigkeit (schauen Sie in der Tabelle nach). Verwenden Sie vorzugsweise Formen in dunklen Farben. Bei langen Backzeiten stellen Sie den Herd 5 oder 10 Minuten vor der vorgesehenen Zeit ab.

Handhabung von Abfallprodukten elektrischer und elektronischer Geräte.

Das Symbol weist darauf hin, dass das Gerät nicht mit dem normalen Hausmüll entsorgt werden darf. Bringen Sie den Herd in ein Entsorgungszentrum. Die Entsorgung von Elektrohaushaltsgeräten verhindert negative Auswirkungen auf Gesundheit, Umwelt und ermöglicht das Einsparen von Energie und Ressourcen. Für weitere Informationen wenden Sie sich an die lokalen Behörden oder an die Einrichtung, in der Sie den Herd erworben haben.

Tabelle zum Garen

	Nahrungsmittel	Programm und Temperatur Zeit Position Vorheizen Zubehör
	Kalb 1,5 Kg		190°C		210°C 50 - 60 min nein		1
	Schwein 1,5 Kg		150°C		180°C	85 - 95 min		2	[DCGB]
	Lamm 1,2 Kg		200°C		220°C	40 - 50 min		2
	Truthahn 4 Kg		170°C		190°C	115 - 125 min		1
	Hähnchen 1,25 Kg		210°C		230°C	50 - 60 min		1	[7XGS]
	Gebratene rote Paprika 1,25 Kg	[T4TB]	190°C		210°C	30 - 40 min		2	[63TB]
	Gefüllte Tomaten 4 Einheiten		200°C		220°C	15 - 19 min		2
	Seehecht / Kabeljau im Backofen 1,5 Kg Riesengarnelen im Backofen 1 Kg		210°C		230°C	7 - 9 min		2
			220°C		240°C	4 - 5 min		4
Verschiedenes	pizza		200°C		220°C	18 - 22 min	[DEYX]	1
	Abtauen Alle Arten von Nahrungsmitteln		75°C				[XXSW]	2
	Fermentation Teig Brot/ Feinbäckerei		40°C		40°C	25 - 30 min		0
			50°C		50°C
	8.4.1 Butterkekse				175°C	22 min		3	ja
	8.4.2 Madeleines					NEIN PYRO	PYRO	[DE653]	ja
					185°C 23 min 21 min		3	nein	Tiefes / standad
	8.5.1 Biskuit (ohne Fett)			[4ZZK]		NEIN PYRO PYRO	PYRO	[ZZSD]	nein
					*180°C 40 min 50 min	[SKCT]	3	nein	Form
	8.5.2 Apfelkuchen					NEIN PYRO	PYRO		nein
					185°C	40-45 min 40 min	40 min		nein
	9.1 Gratinierfl äche				*180°C	50-55 min 65-70 min	65-70 min		5 Minuten vorheizen
				[2500°C]	275°C	2-3 min.		4	AuR

* Je nach Modell.

EEN GERECHT BEREIDEN
