Typ produktu	Elektrická vestavná trouba
Značka	Fagor
Model	6H54X
Elektrické napájení	Jednofázové, 230 V ~ 50 Hz, výkon dle typového štítku
Typ trouby	Pyrolytická (podle modelu) nebo nepyrolytická s samočisticími stěnami
Režimy vaření	Rozmrazování, tradiční, intenzivní dno, gril mírný/silný/pulzní, turbo plus, tradiční pulzní, delikátní potraviny, 3D teplo, gril 4 výkony, udržování teploty, Celeris (rychlý předehřev)
Speciální funkce	Master Chef (inteligentní vaření), automatické recepty (35 receptů), odložený start, časovač, dětská pojistka, automatické vypnutí
Čištění	Pyrolýza (Turbo 2h, Eco 1h, Auto), AquaSliding (pára), samočisticí stěny u některých modelů
Kapacita	5 poloh roštů
Dodávané příslušenství	Hluboký plech, plochý plech, multifunkční rošt, jednoduchý rošt, teleskopické výsuvy (podle modelu)
Vnitřní osvětlení	Vyměnitelná žárovka, režim úspory energie
Bezpečnost	Zablokování dveří během pyrolýzy, dětská pojistka, automatické vypnutí po 3h (>100°C) nebo 10h (<100°C)
Instalace	Vestavná do skříně, rozměry dle schématu v návodu, elektrické připojení autorizovaným instalatérem
Údržba	Čištění odnímatelných skel, roštů a příslušenství (myčka nádobí), vnější čištění neutrálním prostředkem
Zobrazení chyb	F01 až F04 (snímač, zablokování, pyrolýza, software), zpráva 'door' při otevřených dveřích během Master Chef
Rozměry (odhad)	Standardní vestavba: V 59 cm, Š 59,5 cm, H 56 cm (zkontrolujte návod)
Hmotnost (odhad)	Přibližně 35-45 kg
Opravitelnost	Kontaktujte autorizovaný technický servis; žárovka vyměnitelná uživatelem

Často kladené otázky - 6H54X FAGOR

Jak nastavit čas na troubě Fagor 6H54X?

Při zapnutí displej bliká. Pomocí tlačítek + a - nastavte čas a potvrďte stisknutím ▶/√. Po výpadku proudu postup opakujte.

Jak používat funkci pyrolýzy?

Odstraňte veškeré příslušenství a hrubé nečistoty. Zapněte troubu, stiskněte tlačítko pyrolýzy, dokud se nezobrazí požadovaný režim (Pyro Turbo 2h, Pyro Eco 1h, Auto Pyro). Potvrďte ▶/√. Dveře se automaticky uzamknou. Po vychladnutí otřete bílý popel vlhkým hadříkem.

Co dělat, když trouba nehřeje?

Zkontrolujte, zda je trouba zapojená a funguje pojistka. Zvyšte zvolenou teplotu. Pokud problém přetrvává, kontaktujte technický servis.

Jak aktivovat dětskou pojistku?

Stiskněte tlačítko ▶/√ na několik sekund (nebo tlačítko zámku podle modelu), dokud se nezobrazí symbol. Stejně postupujte pro odemčení.

Mohu čistit troubu parním čističem?

Ne, k čištění trouby nikdy nepoužívejte parní nebo vysokotlaké čističe. Použijte vlhký hadřík a neabrazivní prostředky.

Jak používat funkci Master Chef?

Vyberte Master Chef na displeji, zvolte typ jídla (pizza, pečeně, kuře atd.) a potvrďte. Trouba automaticky určí čas a teplotu. Během vaření neotvírejte dveře.

Jak vyměnit žárovku trouby?

Odpojte troubu. Sejměte ochranné sklo a vyměňte žárovku za stejných vlastností (viz návod). Nasaďte sklo zpět.

Co znamená chybový kód F04?

F04 označuje poruchu zamykání dveří. Zkontrolujte, zda dveře správně zavírají. Pokud problém přetrvává, kontaktujte technický servis.

Jak čistit skla dveří?

Otevřete dveře, zajistěte je dodanou červenou zarážkou, odstraňte vnitřní skla odkliknutím. Očistěte je měkkým hadříkem a mýdlovou vodou, poté vraťte zpět s ohledem na označení L/R a nápis 'PYROLYTIC' směrem k vám.

Mohu použít funkci odloženého startu pro pyrolýzu?

Ano. Zvolte režim pyrolýzy, stiskněte tlačítko programování, nastavte požadovaný čas konce a potvrďte. Pyrolýza se automaticky spustí, aby skončila v naprogramovaném čase.

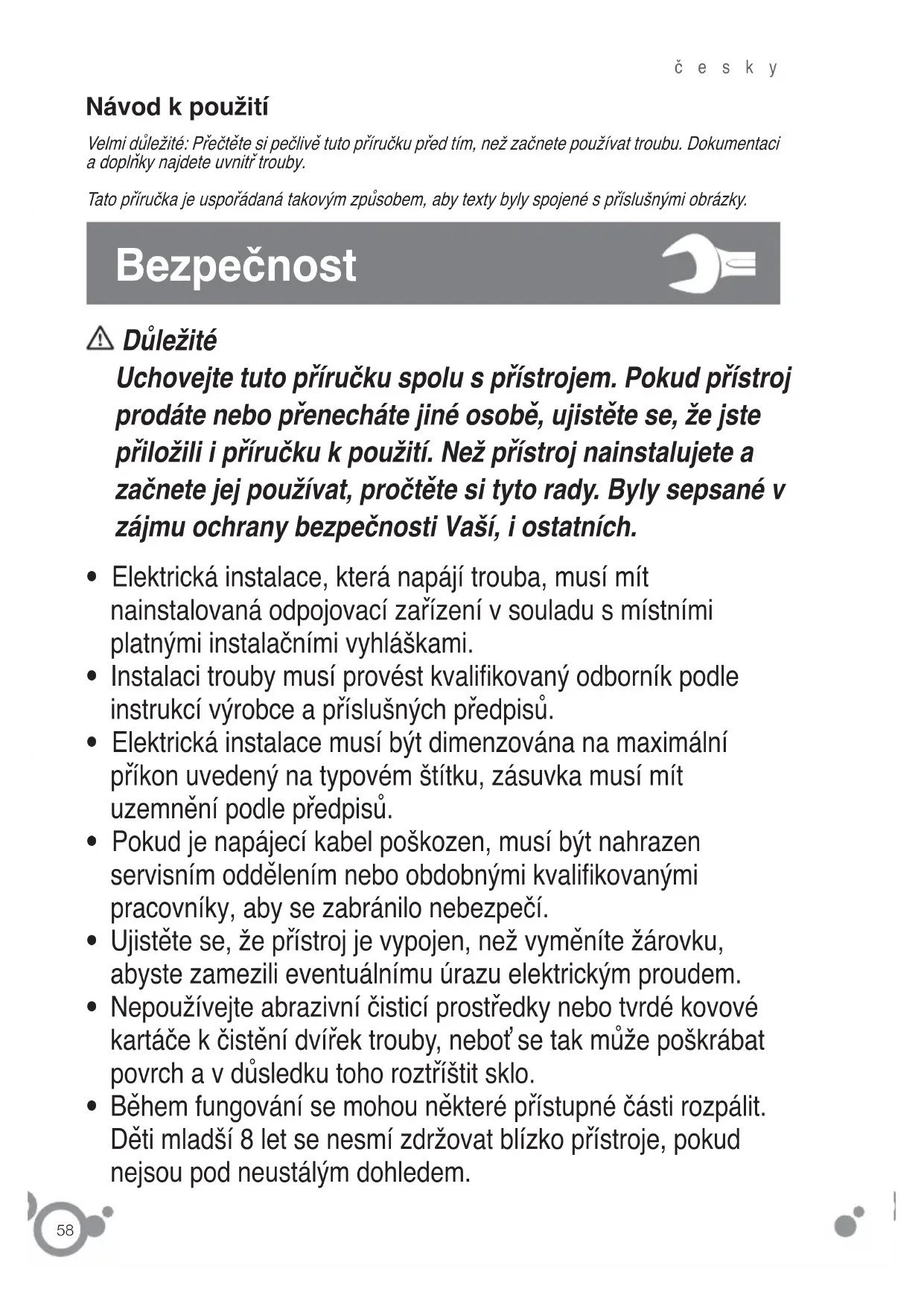

NÁVOD K OBSLUZE 6H54X FAGOR

Velmi důležité: Přečtěte si pečlivě tuto příručku před tím, než začnete používat troubu. Dokumentaci a doplňky najdete uvnitř trouby.

Tato příručka je uspořádaná takovým způsobem, aby texty byly spojené s příslušnými obrázky.

Bezpečnost

⚠️ Důležité

Uchovejte tuto příručku spolu s přístrojem. Pokud přístroj prodáte nebo přenecháte jiné osobě, ujistěte se, že jste přiložili i příručku k použití. Než přístroj nainstalujete a začnete jej používat, pročtěte si tyto rady. Byly sepsané v zájmu ochrany bezpečnosti Vaší, i ostatních.

• Elektrická instalace, která napájí trouba, musí mít nainstalovaná odpojovací zařízení v souladu s místními platnými instalačními vyhláškami.
• Instalaci trouby musí provést kvalifikovaný odborník podle instrukcí výrobce a příslušných předpisů.
• Elektrická instalace musí být dimenzována na maximální příkon uvedený na typovém štítku, zásuvka musí mít uzemnění podle předpisů.
• Pokud je napájecí kabel poškozen, musí být nahrazen servisním oddělením nebo obdobnými kvalifikovanými pracovníky, aby se zabránilo nebezpečí.
• Ujistěte se, že přístroj je vypojen, než vyměníte žárovku, abyste zamezili eventuálnímu úrazu elektrickým proudem.
• Nepoužívejte abrazivní čisticí prostředky nebo tvrdé kovové kartáče k čistění dvířek trouby, neboť se tak může poškrábat povrch a v důsledku toho roztríštit sklo.

• Během fungování se mohou některé přístupné části rozpálit. Děti mladší 8 let se nesmí zdržovat blízko přístroje, pokud nejsou pod neustálým dohledem.

• Vyhněte se dotyku topných prvků uvnitř trouby.

• Tento přístroj smí používat děti ve věku 8 let a starší a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatkem zkušeností nebo znalostí, pouze pokud na ně někdo dohlíží nebo byly náležité poučené o způsobu použití přístroje a chápou rizika, která představuje. Děti si nesmí s přístrojem hrát. Uživatelské čištění a údržbu nesmí provádět děti bez dozoru.
• Váš přístroj je určený k běžnému domácímu používání. Nepoužívejte jej k obchodním nebo průmyslovým účelům. Slouží výhradně na pečení potravin.
• Nezkoušejte měnit charakteristiky přístroje. Mohlo by to být nebezpečné.
• Během čištění pyrolýzou se povrch ohřeje víc, než při normálním používání. Je třeba nenechat přiblížit děti.
• Než přistoupíte k čištění pyrolýzou, odstraňte všechno příslušenství a silná znečištění.
• Nepokládejte těžké předměty na dveře trouby a dohlédněte, aby na ně nelezly a ani si nesedali děti.
• Pokud chcete provést jakékoliv čištění v otvoru trouby, tato musí být vypnutá.
• Po použití trouby se ujistěte, že jsou všechny ovládače v poloze vypnuto.
• Nepoužívejte troubu jako spíž ani na uskladnění příslušenství, které nepoužíváte.
• Nepoužívejte k čištění parní ani vysokotlakové přístroje (požadavky týkající se elektrické bezpečnosti).
• Trouba musí vždy fungovat se zavřenými dveřmi ve všech programech, včetně grillu.

Identifi kace

Identifikujte model své trouby ("a", "b", "c", "d") porovnáním ovládacího panelu vašeho přístroje s panelem na ilustracích.

1

Instalace

1.1 Vybalení. Odstraňte všechny ochranné složky.
1.2 Zapojení do elektrické sítě. Berte vždy v úvahu údaje na štítku s charakteristikami (1.2.1) a rozměry nábytku, do kterého zabudujete troubu (1.2.2, 1.2.3).

Přístroj je třeba zapojit do sítě prostřednictvím pevného jednofázového napojení, u kterého neutrální kábel (modrá barva) musí být napojený znovu na neutrální (1.2.4). Vložte troubu a vystředte ji v otvoru (1.2.5). Dávejte pozor, aby přečnívající kábel nezůstal v horní části (1.2.6). Uchytě jej na nábytek pomocí obou dodaných šroubů (1.2.7). Materiál, který pokrývá nábytek musí být tepelně odolný. Pro ukončení instalace přístroje je třeba nastavit hodinu. Po určitém období neaktivity přístroj přejde do stavu standby, kde se v závislosti na modelu sníží zářivost nebo se vypne obrazovka.

2

Použití

Trouba osvětlí pouze tlačítka, které je možné stisknout.

2.1 Nastavení času. Při zapojení trouby hledáček bliká (2.1.1). Nastavte čas pomocí + , -a stiskněte / pro potvrzení (2.1.2).
Poznámka: Hodiny opět nastavte po prerušení dodávky eletrického proudu.
2.2 Změna času. Zapněte troubu Ⓑ a stiskněte 2 krát ♦hledáček bliká (2.2.1). Upravte čas pomocí + a potvrďte stisknutím / √ (2.2.2).
2.3 Upozorňovací funkce. Zapněte troubu Stiskněte hledáček přejde na a bliká (2.3.1). Nastavte čas pomocí + , - . Potvrdte stisknutím ▶ / √ (2.3.2), aby začalo odpočítávání.

Po uplynutí času trouba vydá akustický sygnál. Stiskněte jakékoliv tlačítko, aby jste zvuk vypnuli.

2.4 Než začnete poprvé používat vaši novou troubu, zahřejte ji naprázdno.

(bez potravin, v poloze ☐ , 250°C a při 30 minutách trvání. Může vydávat kouř nebo nepříjemný zápach (to je normální, dochází k tomu kvůli zahřátí zbytků tuku, apod.). Když opět vychladne, provedte predběžné vyčištění tak, že vnitřek vytřete vlhkým hadrem.

2.5 Příslušenství. V závislosti na modelu disponujete hlubokým plechem (2.5.1), plochým plechem (2.5.2) a multifunkčním roštem (2.5.3), který funguje nezávisle. Navíc můžete kombinovat jakýkoliv plech s multifunkčním roštem (2.5.4) a vytvořit z nich sadu. Všechna příslušenství nebo sady se mohou namontovat přímo na částečně vyjímatelný rošt (2.5.5) nebo na zcela vyjímatelný rošt (2.5.6, 2.5.7) (2.5.8). Pokud disponujete částečně vyjímatelným plechem, použijte jej samostatně nebo společně s plechy (3 způsoby) (2.5.9). Jednoduchý rošt se pužívá samostatně (2.5.10). Pokud disponujete samovyjížděcími vodítky "impulse", vložte je do trouby nejdříve bez plechu (2.5.11). Vodítka "impulse" vyjíždějí automaticky př otevření trouby pod váhou plechu (2.5.12). S vodítky "impulse" (2.5.13) je nutné pokládat potraviny na plech. Berte v úvahu polohu rošťů při vkládání dovnitr. Disponují bočními zarážkami proti převrácení (2.5.14).

2.6 Poloha příslušenství. Jsou vybavené 5 polohami pro umístění doplňků 1 2 3 4 5.

2.7 Potraviny na pečení. Vložte potravinu do trouby. Zvolte doplněk (doplňky) a doporučenou polohu nebo si prostudujte tabulku pro vaření. Zavřete dveře.

PŘÍPRAVA POKRMU

2.8 Zvolení funkce pečení. Zapněte troubu Ⓞ pomocí + - zvolte požadovanou funkci pečení v závislosti na modelu:

pecení v zavislosti na modelu. Rozmražení. Rozmrazí za minimální dobu jakýkoliv výrobek.
Tradiční teplo. Chléb, dorty, plněné pečivo a libové maso.
Intenzivní nístějové teplo. Silné spodní teplo se rovnoměrně rozloží. Ideální pro paelly, pizzy.
Jemný gril. Hamburgery, toasty a potraviny s malým povrchem.
Silný gril. Gratinování: těstovin, soufflé a omáček bechamel.

Silný vzduchový gril. Gratinuje rovnoměrným rozložením tepla. Ideální pro opékání velkých kusů.

Turbo plus. Teplo je vytvářené centrálním odporem.

Tradiční vzduchové teplo. Pro jakýkoliv typ pokrmu. Je možné péct několik pokrmů najednou, aniž by se smíchaly chutě a pachy.

Delikátní potraviny. Pro jogurty nebo sušené potraviny (houby).

Teplo 3D. Umožňuje vaření na několika plechách najednou.

Gril se 4 stupněmi. Gratinování trvá déle než u normálního grilu.

Úprava. Udržuje teplé již uvařené potraviny. Pročtěte si tabulku, aby jste si ověřili, která funkce je nejadekvátnější pro vámi zpracovávanou potravinu. Potvrděte trouba se spustí.

2.9 Změna teploty

Po zvolení

programu stiskněte °C / ♦. Upravte teplotu pomocí + . Polvrďte stisknutím ▶/ √. Pokud budete déle tisknout °C, zobrazí se skutečná teplota uvnitř trouby.

Poznámka: Vaření je možné zastavit kdykoliv stisknutím klávesy / √ . Pro vypnutí trouby stiskněte .

ČASOVACÍ FUNKCE

2.10 Volba trvání Po zvolení programu a upravení teploty, stiskněte v připadě potřeby dokud se nezobrazí

(2.10.1). Regulujte čas pomocí 🚠️ ▶ a potvrdte pomocí 🚠️ / √ (2.10.2). Odpočítávání začíná ihned po nastavení. Po ukončení vaření trouba vydá zvukový sygnál. Stiskněte jakoukoliv klávesu, aby jste zvuk vypnuli.

2.11 Zvolení hodiny ukončení © Zvolte funkci pečení, teploty a trvání (2.10).

Stiskněte ☑dokud se nezobrazí (2.11.1). Stiskněte + pro regulaci doby ukončení vaření a potvrdte pomocí

☑/☑ (2.11.2). Zatímco trouba je v čekacím stavu, na displeji se zobrazí přerušovaná čára v pohybu

(2.11.3). Vaření skončí v určenou dobu. Po skončení trouba vydá zvukový sygnál. Stiskněte jakoukoliv klávesu, aby jste zvuk vypnuli.

Poznámka: Během vaření teploměr bliká. Po dosažení zvolené teploty začně vydávat pískot.

2.12 Automatické odpojení. Pokud jste zapomněli troubu vypnout, sama se

automaticky vypne po uplynutí určité doby. S teplotou nižší než 100°C se trouba vypne po 10 hodinách. Při teplotě vyšší než 100°C se vypne po 3 hodinách.

2.13 Funkce Celeris ▶. Doporučená pro pokrmy, které je třeba předem ohřát.

Pyrolitická trouba: Zvolte jednu funkci (2.9). Stiskněte °C a znovu zmáčkněte °C po dobu 5 vteřin, dokud se na displeji neobjeví ➞ . Potvrdte stisknutím ▶ / √ . (2.13.1) Po dosažení teploty, ➞ zmizí.

Nepyrolitická trouba: Zapněte troubu a zvolte jednu funkci (2.9). Stiskněte ▶(2.13.2). Trouba dosáhne rychle teploty požadované pro tuto funkci. Po dosažení symbol ▶ zmizí a můžete vložit potraviny.

Poznámka: U některých programů funkce Celeris není aplikovatelná.

2.14 Zbytkové teplo ⚙️ . Když se trouba i po vypnutí udržuje horká, objeví se na obrazovce ⚙️ , dokud vnitřní teplota bude vyšší než 60°C.

2.15 Funkce zablokování kláves. Slouží k tomu, aby se zabránilo manipulování dětmi. Když trouba peče nebo je zcela vypnutá, držte stisknutou klávesu / po dobu několika vteřin (2.15.1). Pro odblokování trouby zopakujte stejnou operaci. U některých modelů, když trouba peče nebo je zcela vypnutá, stiskněte po dobu několika vteřin (2.15.2). Pro odblokování zopakujte stejnou operaci.

Poznámka: Pokud zablokujete troubu, když je zapnutá, můžete ji vypnout podržením klávesy

2.16 Funkce recepty 📄 . Zapněte troubu 🌐 Stiskněte 📄 (2.16.1) pomocí + - zvolte vhodný recept mezi zde uvedenými. potvrdě / √ (2.16.2).

a b c d recept
P 01	Plněná rajčata	P 01
P 02	Pečené červené papriky	P 02
	Paella	P 03
	Pečivo plněné treskou a krevetami	P 04
	Lístkové těsto s pórkem	P 05
	Rýže s králičím masem	P 06
	Pizza se 4 sýry (čerstvé těsto)	P 07
P 03	Pečená treska	P 08
P 04	Losos na pivu	P 09
P 05	Pstruh na žampiónech	P 10
P 06	Krevety	P 11
	Mořský dás se slávkami	P 12
	Pečený zlak	P 13
	Plátky tuňáka na cibuli	P 14
	Otevřené sardele	P 15
	Langusta	P 16
P 07	Vepřový búček	P 17
P 08	Pečené jehněčí	P 18
P 09	Telecí roti	P 19
P 10	Pečený králik	P 20
P 11	Pečené kuře	P 21
	Telecí žebírka	P 22
	Špikovaná svíčková pečeně	P 23
	Plněná masová roláda	P 24
	Kačena na pomerančích	P 25
	Pečené křepelky	P 26
P 12	Tradiční piškoty	P 27
P 13	Perníček	P 28
P 14	Vaječný nákyp	P 29
P 15	Chleba, Předpečené bagety	P 30
	Mandlový dort	P 31
	Jablečný dort	P 32
	Petichoux	P 33
	Roláda	P 34
	Pečená jablka	P 35

Nastavte váhu pomocí , potvrďte ▶ / √ (2.16.3). Nastavte stupeň dokončení ( málo upečené až 0000 velmi upečené) pomocí + a potvrďte ▶ / √ (2.16.4). Trouba začne péct (2.16.5). Recepty, které jsou označené (*), vyžadují předehřátí →, s výjimkou naprogramování odložení pečení. Po dosažení požadované teploty vás upozorní zapískáním. V té chvíli můžete vložit potravinu do trouby. Pokud chcete, můžete naprogramovat dobu dokončení pečení (2.11.1, 2.11.2). Po ukončení pečení trouba vydá zvukový sygnál. Stiskněte jakoukoliv klávesu, aby jste zvuk vypnuli. Poznámka: Když v průběhu pečení

podržíte stisknuté 📄zobrazí se informace o receptu, který se právě připravuje (2.16.6).

2.17 Funkce osvětlení vnitřku trouby: Když je trouba ve způsobu ušetření energie, světlo se rozsvítí jen na několik vteřin po stisknutí °C. Můžete jej deaktivovat, aby světlo zůstalo trvale rozsvícené během celého vaření. Za tímto účelem stiskněte, když je trouba vypnutá, současně klávesy + , -dokud se neozve zapískání. Pro navrácení do způsobu šetření energií zopakujte stejnou operaci.

2.18 Vaření Master Chef. ("a"). Systém inteligentního pečení. Automaticky vypočítává časové a teplotní cykly prostřednictvím elektronických čidel, které měří stupeň vlhkosti a teplotní výkyvy. Má dvě fáze:

Fáze 1: Sbírání informací. Určuje ideální dobu vaření. Tato fáze trvá mezi 5 a 40 minutami, záleží na pokrmu. Zvolte (Master Chef) (2.18.1), zvolte mezi šesti druhy, navrhovanými troubou, jídlo, které chcete (2.18.2). V následující tabulce se zobrazí druhy potravin a správná výška umístění plechu pro každou z nich.

ICS Druh jídla Výška plechu

PO 1	Pizza 1
PO2	Hovězí pečeně	2
PO3	Kuře 2
PO4	Ryba 2
PO5	Plněná zelenina 2
PO6	Sladké koláče	2
PO7	Vepřová pečeně	2
PO8	Jehněčí	2
PO9	Slané koláče	2

V této fázi se na obazovce bude střídat druh zvolené potraviny a zbývající doba pečení. U Master Chefu není potřebné předehřátí. Cyklus pečení musí povinně začít se studenou troubou. Pokud zůstala trouba horká z předcházejícího použití, musíte ji nechat vychladnout. Na displeji se objeví ikonka pro zbytkové teplo (2.18.3) Poznámka: Upravte teplotu pomocí + , - . Potvrďte stisknutím ▶ / √ .

Fáze 2: Po shromáždění informací a vypočítání zbývající doby se na displeji objeví čas, který chybí do skončení pečení. Když bude jídlo hotové, trouba se vypne a bude slyšet pískání. Stiskněte jakoukoliv klávesu, aby jste zvuk vypnuli.

⚠️ Důležité: Během pečení neotvírejte dveře, protože byste poškodily výpočet a zaznamenávání informase, pečení by se zrušilo a na displeji by se objevila informace “door” (2.18.4).

3

Údržba a čištění

3.1 Čištění doplňků. Mohou se mýt v myčce. Pokud je budete umývat ručně, použijte běžné mycí prostředky. Nechejte je odmočit, aby jste si usnadnili jejich čištění.

Nepyrolitické trouby

3.2 Modely s hladkými stěnami. Vyčistěte troubu, když je vlažná, pomocí hadříku namočeného do teplé vody a mýdla.

3.3 Modely s drsnými stěnami. Samočistící. V těchto troubách jsou zadní deska a boční panely pokryté samočistícím smaltem, který odstraňuje tuk, když trouba funguje. Boční panely jsou reverzibilní, což zdvojnásobuje životnost potahu.

Pokud se panely dostatečně samy nečistí, je třeba je regenerovat. Za tímto účelem vyjměte všechny doplňky a nádoby z vnitřku trouby. Očistěte pečlivě povrch trouby, který není samočistitelný. Zvolte funkci ☐.

Nastavte teplotu na 250° C a dobu mezi 30 a 60 minutami, v závislosti na stupni znečištění.

Když čistící program skončí a trouba vychladne, přejedte navlhčenou houbičkou po samočistícíc prvkách, které budou opět zcela funkční.

Pyrolitické trouby

3.4 Čištění pyrolýzou

• Čištění odstraňuje nečistoty při vysokých teplotách.
• Kouř a pachy se odstraní přechodem přes katalyzátor.
• Není třeba s prováděním čištění čekat na to, až se v troubě usadí hodně tuku.
• Po ukončení pyrolýzy, až bude trouba studená, ji vyčistěte vlhkým hadrem, aby jste odstranili zbytky bílého popela.
• Než spustíte pyrolýzu, vyjměte všechny doplňky z trouby, včetně kuchyňských doplňků a teleskopických vodítek.
• Pokud se vylije hodně jídla, je třeba je odstranit před tím, než začnete provádět pyrolýzu, aby jste zabránili tomu, že by se zapálilo nebo se začalo vytvářet příliš kouře.
• Během pyrolýzy se povrchy ohřivají více než při normálním používání. Udržujte děti v dostatečné vzdálenosti.

Můžete si zvolit mezi třemi typy pyrolýzy, aby jste provedli čištění.

Pyro Turbo P : Čištění trvá 2 hodiny.

Poznámka: U této varianty je možné čistit pyrolýzou doplněk smaltovaný tác. Umístěte do úrovně 2. Předem odstraňte přebytek nakupeného tuku.

Pyro Eco P: Čištění trvá 1 hodinu a 30 minut.

Auto Pyro trouby. P : Trvání závisí na stupni znečištění

Pro aktivaci zapněte troubu Ⓕ, stiskněte P, dokud nezvolíte požadovaný způsob čištění. Potvrděte ▶ / √ (3.4.1). Pyrolýza ihned začne.

Poznámka: U pyrolýzy jsou parametry času a teploty pevně dané a nelze je upravovat.

V průběhu procesu trouba dosahuje velmi vysokých teplot, proto se z bezpečnostních důvodů dveře zablokují a zobrazí se 3.4.2). Když teplota klesne, symbol zmizí a můžete otevřit dveře.

3.5 Odložená pyrolýza. Můžete naprogramovat dobu, kdy skončí proces pyrolýzy. Zapněte troubu a stiskněte Paby jste zvolili vhodný způsob pyrolýzy (3.5.1). Stiskněte zobrazí se symbol Vložte dobu ukončení čištění pomocí Potvrďte / (3.5.2).

3.6 Čištění vnitřních stěn. Vyjměte boční vodítka, aby jste vyčistili zbytky tuku nabo popela, které by mohly zůstat po provedení čištění.

V závislosti na modelu boční vodítka disponují dvěma druhy upevnění, bez držáku (3.6.1, 3.6.2) nebo s držákem (3.6.3, 3.6.4). Po jejich vyjmutí otrěte boční stěny vlhkým hadříkem (3.6.5). Když budou stěny trouby čisté, nasaděte znovu vodítka. Pokud vaše trouba disponuje skládacím grilem, vytáhněte jej nahoru a zatlačte dolů, aby jste jej roztáhli (3.6.6) a vyčistěte strop vlhkým hadříkem (3.6.7).

3.7 Čištění skel.

Vnější čištění: Použijte jemný hadřík nasáklý výrobkem na čištění skla.

Vnitřní čištění: Pokud je vnitřní část mezi skly špinavá, můžete skla rozmontovat, aby jste je mohli vyčistit. Když bude trouba studená, otevřete dveře na doraz (3.7.1) a vložte červenou zarážku, která se dodává v tašce spolu s příslušenstvím (3.7.2). Vložte zbývající plechové příslušenství na jednu stranu skla, abyste sklo mohli zvednout páčením. Postupujte stejně na druhé straně skla. Odstraňte červenou zarážku a zavřete dveře (3.7.3). Vyjměte skla (3.7.4), vyčištěte je a vysušte pomocí hadřičky (3.7.5). Pokud je třeba, vyjměte sadu vnitřních skel

dveří. Tato sada se může skládat z jednoho nebo dvou skel, záleží na modelu, a černé zarážky na každém rohu. Aby jste je oddělali, vložte ruku do spodní částí dveří a zatáhněte směrem nahoru (3.7.6). Po jejich vyjmutí odstraňte zarážky, aby jste mohli vyčistit skla (3.7.7).

Když budou skla čistá (3.7.8), znovu je nasadte do gumových zarážek, s výstupkem směrem nahoru (3.7.9) a nasadte skla tak, aby "L" levé a "R" pravé, zůstaly vedle závěsu dveří (3.7.10). Nakonec nasadte zbývající sklo tak, aby bylo možné přečíst slovo PYROLYTIC (3.7.11). Odstraňte zarážky (3.7.12) a zavřete dveře.

Varování pro používání:

• Ujistěte se, že je trouba vypnutá.
• Než sklo uvolníte, nechejte je vychladnout.
• Nikdy nepoužívejte přístroje na čištění pomocí páry.

3.8 Vnější čištění trouby: Používejte neutrální produkty. Dobře vysušte jemným hadříkem.
3.9 Funkce AquaSliding je systém, která usnadňuje čištění trouby díky použití vodní páry. Trvá 35 minut a probíhá následujícím způsobem.

• Začněte, když je trouba vlažný.

- Vyjměte všechny doplňky a boční vodítka, v závislosti na modelu.

- Rozprašte 200 ml vody na vnitřní stěny trouby. ⚠️ Příliš mnoho vody může způsobit, že vyteče z trouby.

• V závislosti na modelu,

a) AquaSliding počkejte, dokud trouba neoznámí ukončení čistícího cyklu.
b) □ tradiční při 150°C po dobu 10 minut. Po uplynutí uvedené doby nastavte teplotu na minimum (35°C - 75°C, podle modelu) a udržujte ji po dobu 25 minut. Pokud nebudete postupovat podle těchto instrukcí, můžete způsobit kondenzace na přední straně.

• Vypněte troubu

- Opatrně otevřete dveře od trouby a zabraňte kontaktu s párou.

- Po ukončení cyklu odstraňte zevnitř vodu a pomocí hadříku odstraňte zbytky nečistot Tento pomocný cyklu pro čištění pozbývá efktivity, pokud se nerespektují určené časové úseky.

* V závislosti na modelu si můžete pomoci funkcí časový spínač.

Řešení problémů

Existuje řada problémů, keré můžete vyřešit vy sami.

4.1 4.1 Trouba se neohřívá. Zkontrolujte, zda je zapojená nebo zda není spálená pojistka. Zvyšte zvolenou teplotu.
4.2 Vnitřní světlo nefunguje. Vyměňte žárovku nebo pojistku.
4.3 Během pečení vychází kour. Snižte teplotu a/nebo vyčistěte troubu.
4.4 Čištění prostřednictvím pyrolýzy se neprovádí. Zkontrolujte, zda jsou dveře dobře zavřené. Závada v systému blokování nebo teplotního čidla. Kontaktujte záruční servis.
4.5 Trouba vysílá pisklavý zvuk. Bylo dosaženo zvolené teploty. Dokončil se cyklus pečení.
4.6 Po skončení pečení trouba stále hlučí. To je normální, ventilátor dále funguje, dokud nesníží teplotu uvnitř i venku.
4.7 Upozornění na problémy.
F01 Závada na teplotním čidle.
F 02 Zablokované dveře (4.7.1).
F 03 Nelze provést pyrolýzu.
F 04 Závada v zablokování dveří.
F OS Porucha softwaru.
Přerušení elektrického napájení během pečení.
Au Fo Automatické odpojení po několika hodinách fungování (4.7.2).

⚠️ Nemanipulujte s troubou. Pro opravu kontaktujte záruční servis.

4.8 Funkce Demo: Nastavte hodinu na '0:00'. Když se trouba vypne, stiskněte dotykový časovač. Na obrazovce bude možné vidět blikat časovač a 'demo'. Deaktivujte jej vypnutím trouby.

Životní prostředí

Trouba byla navržena s ohledem na uchování životního prostředí.

Respektuje životní prostředí. Předehřívejte troubu jen, když to je nutné (podívejte se do tabulky). Používejte raději formy tmavé barvy. Při dlouhé době pečení vypněte troubu 5 nebo 10 minut před stanovenou dobou.

Zacházení s odpadem z elektrických a elektronických prístrojů.

Symbol značí, že se přístroj nesmí vyhazovat do běžných kontejnerů na domácí odpad.
Odevzdejte svou troubu do zvláštního sběrného střediska. Recyklace domácích elektrických spotřebičů zabraňuje negativním vlivům na zdraví a umožňuje šetřit energii a zdroje.
Více informací získáte u orgánů místní samosprávy, u prodejce a na www.elektrowin.cz

Tabulka pečení

	Potravina	Program a teplota Doba		Poloha		Předhrivání	Příslušenství
maso a drůbežzelen	telecí 1,5 Kg	190°C	210°C 50 - 60 min	1	ne
	vepřové 1,5 Kg	150°C	180°C	85 - 95 min	2	ne
	jehněčí 1,2 Kg	200°C	220°C	40 - 50 min	2	ne
	krocan 4 Kg	170°C	190°C	115 - 125 min	1	ne
	kuře 1,25 Kg	210°C	230°C	50 - 60 min	1	ne
	pečené červené papriky 1,25 Kg	190°C	210°C	30 - 40 min	2	ne
	plněná rajčata 4 jednotky	200°C	220°C	15 - 19 min	2	ne
ryby a mořské plody	pečená treska / treska v troubě 1,5 Kg	210°C	230°C	7 - 9 min	2	ano
	krevety v troubě 1 Kg	220°C	240°C	4 - 5 min	4	ano
různé	pizza	200°C	220°C	18 - 22 min	1	ano
	pro všechny druhy potravin	75°C			2	ne
	Kynutí těsta na chleba/pečivo	40°C50°C	40°C50°C	25 - 30 min	0	ne
ZKOUŠKY ZPUSOBILOSTI FUNKOE PODLE NORMY CE160350	8.4.1 Máslové sušenky		175°C	22 min	3	ano	Hlubokým plechem
	8.4.2 Muffi ny			NE PYRO PYRO185°C 23 min 21 min*160°C 45 min 35 min	231	ano ne	Hlubokým plechem Hlubokým plechem/ standardní
	8.5.1 Nadý- chané piškoty bez tuku			NE PYRO PYRO180°C 25 min 28 min*180°C 40 min 50 min	131	ne ne	Forma na roštu2 formy na 1 roštech a Hlubokým
	8.5.2 Jablečný koláč			NE PYRO PYRO40-45 min 40 min50-55 min 65-70 min	231	ne ne	Rošt2 formy na 1 roštech a Hlubokým
	9.1 Zapékání povrchu		NE PYRO PYRO250°C 275°C	2-3 min.	4	Předehřátí po dobu 5 min	Pečení 2-3 min.Na roštu

* Podle modelu

Kezelési útmutató

bude blikat' (2.3.1). Nastavte čas pomocou + , -Potvrdte stisnutím ▶ / √ (2.3.2), aby začalo odpočítavanie.

Po ukončení rúra vydá akustický signál. Vypnite ho stisnutím akéhokolvek tlačidla.

Jemný gril. Hamburgery, toasty a potraviny s malým povrchom.

Silný gril. Zapekanie: cestovín, soufflé a omáčky bechamel.

Poznámka: Pečenie je možné zastavit' kedykolvek stisnutím tlačidla ▶ / √.

Po skončení rúra bude vydávat'zvukový signál. Ak ho chcete vypnút, stisnite akékolvek tlačidlo.

2.1

ICS Druh jedla Výška plechu

PO 1	Pizza 1
PO2	Hovädzia pečienka	2
PO3	Kura 2
PO4	Ryba 2
PO5	Plnená zelenina 2
PO6	Sladké koláče	2
PO7	Fläsk-stek	2
PO8	Lamm	2
PO9	Matpajer	2

3.1 Čistenie doplnkov. Je možné ich umývt' v umývačke. Ak ich budete čistit' ručne, použite bežné mycie prostriedky. Nechajte ich odmočit', aby ste si ulahčili umývanie.

Nepyrolytické rúry

- Po ukončení pyrolýzy, až bude rúra studená, očistite ju vlhkou handrou, aby ste odstránili zvyšky bieleho popola.

Aktivujte rúru zapnutím Ⓕ, stisnite Paž kým zvolíte požadovaný spôsob čistenia. Potvrdíte ▶ / √ (3.4.1). Pyrolýza sa ihned' spustí.

Poznámka: U pyrolýzy sú parametry času a teploty pevne dané a nie je možné ich upravovat.

Ked' budú sklá čisté (3.7.8), znova ich nasadte do gumových zariažok, s výstupkom smerom hore (3.7.9) a nasadte sklá tak, aby "L" levé a "R" pravé, zostali vedla pántov (3.7.10). Nakoniec nasadte zvyšné sklo tak, aby bolo možné prečitať slovo PYROLYTIC (3.7.11). Odstránte zarážky (3.7.12) a zatvorte dvere.

• V závislosti od modelu,

4.5 Rúra vydáva pisklávý zvuk. Bola dosažená zvolená teplota. Skončil sa cyklus pečenia.

⚠️ Nemanipulujte s rúrou. Pre opravu kontaktujte záručný servis.

4.8 Funkcia Demo: Nastavte hodiny na '0:00' Ked' je rúra vypnutá, stisnite dotykový časovač. Na obrazovke bude blikat časovač a 'demo'. Deaktivujte vypnutím rúry.

Životné prostredie
