6H175X - Elektrická trouba FAGOR - Bezplatný návod k obsluze

Typ výrobku	Elektrická trouba
Značka	Fagor
Model	6H175X
Možnosti instalace	Volně stojící; s varnou deskou vitrokeramickou; jednotka trouba + varná deska
Napájení	Jednofázové připojení s nulovým vodičem (modrý) zaručeno; maximální výkon dle výkonového štítku
Typ ovládání	Mechanické ovladače (běžné hodiny nebo digitální displej dle modelu)
Funkce vaření	Více funkcí volitelných otočným voličem (např. tradiční, s ventilátorem, gril atd.)
Teplotní rozsah	Až 250 °C (dle uvedení v návodu)
Funkce časovače	Volba doby vaření, odložený start (běžné hodiny), nastavení konce vaření (digitální), funkce bzučáku, ruční provoz bez časového omezení
Dětská pojistka	Ano (aktivovatelná otočným ovladačem nebo tlačítky + a -)
Součásti příslušenství	Standardní plech, hluboký plech, standardní rošt; boční kolejnice s pojistkou proti převrácení
Objem trouby	Neuvedeno v návodu (odhad: cca 60–70 litrů)
Vnitřní stěny	Hladké stěny (ruční čištění) nebo drsné stěny (samočisticí katalytické) dle modelu
Čištění	Příslušenství a boční kolejnice vhodné do myčky; interiér: teplá voda s octem pro hladké, samočisticí funkce pro drsné; exteriér neutrálními čističi
Bezpečnostní prvky	Automatické vypnutí po delším používání (digitální modely); dětská pojistka; vyžadován jednopólový vypínač v síťovém obvodu
Diagnostický displej	Digitální modely zobrazují chybové kódy (např. blikající symboly pro nefunkční troubu, nastavený čas, dětskou pojistku)
Rozměry	Neuvedeno v návodu (typické rozměry vestavné trouby: 595×595×550 mm)
Hmotnost	Neuvedeno (odhad: cca 30–40 kg)
Energetická účinnost	Neuvedeno (předehřívejte jen v případě potřeby, používejte tmavé formy, při dlouhém vaření vypněte dříve)

Často kladené otázky - 6H175X FAGOR

Jak nastavím hodiny na mé troubě Fagor 6H175X?

Jak aktivuji dětskou pojistku?

Co mám dělat, když se trouba nezapne?

Jak vyčistím vnitřek trouby?

Proč při vaření vychází kouř?

Jak použiji časovač k nastavení doby vaření?

Jak nainstaluji troubu?

Jaké příslušenství je součástí trouby?

Jak nastavím čas konce vaření?

Co znamená, když displej zobrazuje blikající symbol?

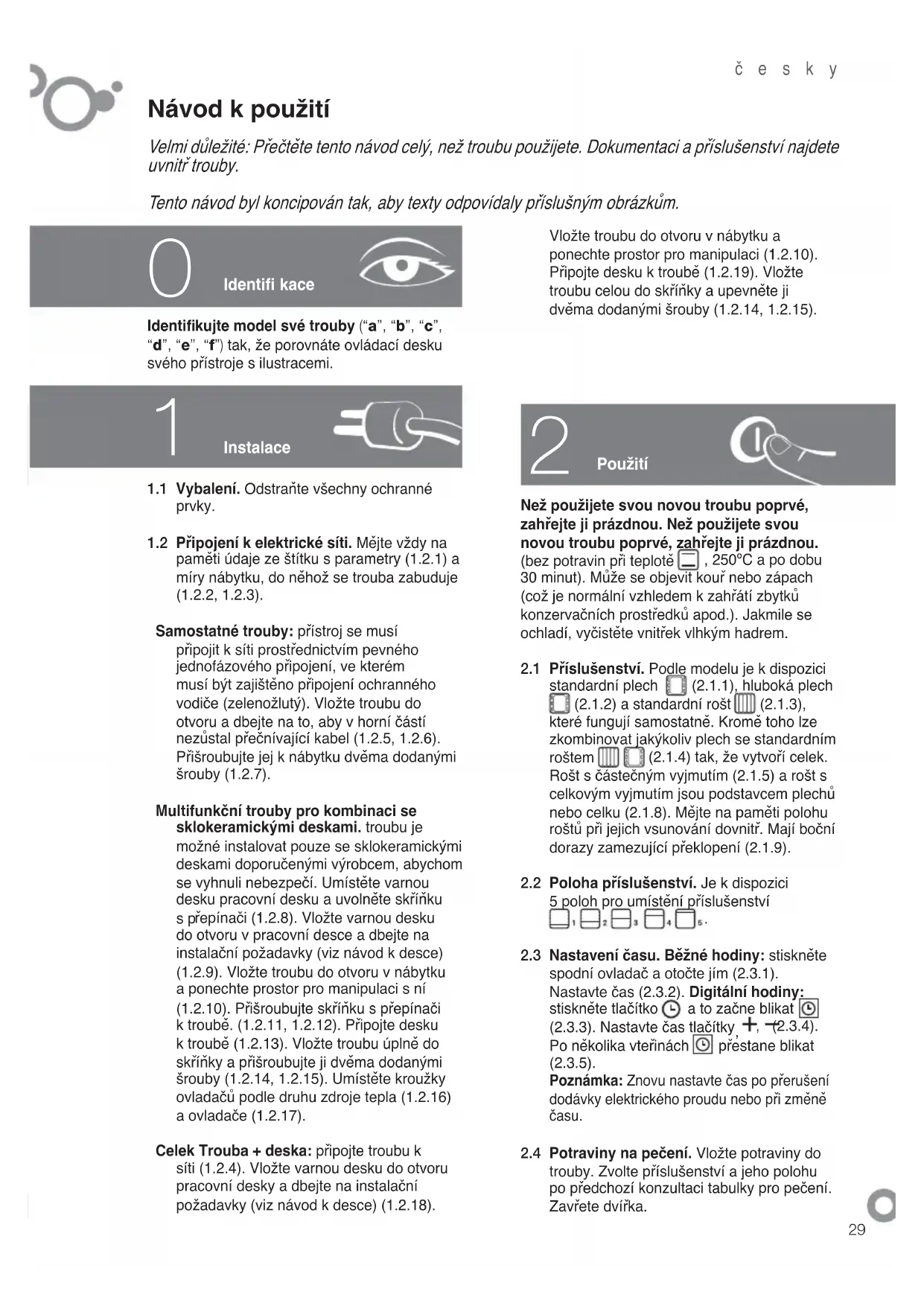

NÁVOD K OBSLUZE 6H175X FAGOR

Velmi duležite: Prečtěte tento námod celý, než troubu použijete. Dokumentaci a príslušenství majdete uvnitr trouby.

1.1 Vybaleni. Odstraţe vsechny ochranné privky.
1.2 Pripojeni k elektrické siti. Mjeite vždy na pameti udaje ze štitku s parametry (1.2.1) a miry nabytku, do nehož se trouba zabuduje (1.2.2, 1.2.3).

Samostatné trouby: prístroi se musi pripojit k siti prostřednictvim pevného Jednofázového pripojeni, ve kterém musi byt zajisteno pripojeni ochranného vodiče (zelenožlutý). Vložte troubu do otvoru a dbeje na to, aby v horní cástí nežústial prečnivajíć kabel (1.2.5, 1.2.6). Príšroubujte jej k nábytku dvěma dodanymi šrouby (1.2.7).

Multifunkné trouby pro kombinaci se sklokeramickými deskami. troubu je fözné instalovat pouze se sklokeramickými deskami doporučenými vyrobcem, abychom se vyhnuli nebezpeci. Umistěte varnou desku pracovní desku a uvolněte skřínku s prépínaci (1.2.8). Vložte varnou desku do otvoru v pracovní desce a dbejte na instaláční požadavyk (viz námod k desce) (1.2.9). Vložte troubu do otvoru v nábytku a ponechte prostor pro manipulaci s ní (1.2.10). Příšroubujte skřínku s prépínaci k troube. (1.2.11, 1.2.12). Připojte desku k troube (1.2.13). Vložte troubu uplně do skřínky a príšroubujte ji dvěma dodanými šrouby (1.2.14, 1.2.15). Umistěte kroužky ovladačů podle druhu zdroje tepla (1.2.16) a ovladače (1.2.17).

Celek Trouba + deska: pripojte troubu k siti (1.2.4). Vlozte varnou desku do otvoru pracovni desky a dbejte na instalacni pozadavky (viz navod k desce) (1.2.18).

Vložte troubu do otvoru v nábytku a ponechte prostor pro manipulaci (1.2.10). Pripojte desku k troube (1.2.19). Vložte troubu celou do skrinya upevněte ji dvěma dodanymi šrouby (1.2.14, 1.2.15).

Než použijete svou novou troubu poprve, zahrjete ji prázdnou. Než použijete svou novou troubu poprve, zahrjete ji prázdnou. (bez potravin pri teplote 250°C a po dobu 30 minut). Muže se objevt kour nebo zapach (což je normálni vzhledem k zahrát zbytku konzervačnic prostředku apod.). Jakmile se ochladi, vycistěte vnitrek vlhkým hadrem.

2.1 Prisluşenstvi. Podle modelu je k dispozici standardni plech (2.1.1), hluboká plech (2.1.2) a standardni rost (2.1.3), které funguji samostatne. Kromě toho Ize zkombinovat jakýkoliv plech se standardním rostem (2.1.4) tak, ze vytvorí celek. Roš t Častecnám vyjmutím (2.1.5) a rost s celkovým vyjmutím jsou podstavcem plechu nebo celku (2.1.8). Mějtne na paměti polohu rostů pri jejich vsunovani dovnitř. Mají bočné dorazy zamezujíci preklopení (2.1.9).
2.2 Poloha prislušenstvi. Je k dispozici 5 poloh pro umisteni prislušenstvi
2.3 Nastaveni casu. Bezné hodiny: stisknete spodni ovladač a otočte jím (2.3.1). Nastavte Čas (2.3.2). Digitálné hodiny: stiskněte tlacitko a to začne blikat (2.3.3). Nastavte Čas tlacitky +, (2.3.4). Po nekolika vterinách prěstane blikat (2.3.5).

Poznámka: Znovu nastavte Čas po prerušeni dodávy elektrického proudu nebo pri zmeně Času.

2.4 Potraviny na pečeni. Vložte potraviny do trouby. Zvolte prislušenstvi a和他的 polohu po prědchoź konzultaci tabulky pro pečeni. Zavřete dvířka.

2.5 Volba funkce vaeni Zvolte
funkci vaeni podle modelu
tak, ze budete otacet
volicem. Rozsviti se funkcni kontrolka.
2.6 Volba teploty C. Zvolte teplotu tak, ze otacite jejim volicem. Kontrolka zhasne, jakmile bude dosazeno zvolené teploty.

CASOV FUNKCE

2.7 Volby doby. Casovac. L: zvolte minuty tak, ze otacite volicem (2.7.1). Pokud chcete, aby fungoval casove neomezene, deje t ho do rucnip polohy

Bezné hodiny: otočte dolni ovládač doleva a zvolte minuty (2.7.2). Pokud chcete, aby fungoval Časově neomezeně, deje t ho do ručné polohy a Červena šipka musí byt v Časové poloze, kterou ukazuji rucicky hodin.

Digitánlí hodyn: stlačte tlacítko , které začne blikat (2.7.3). Nastavte dobu tlacítky +, (2.7.4). Po několika vterinach (prestane blikat.

2.8 Volba počátečniho Času.

Bezné hodiny: Jakmile jste zvolili program, teplotu a dobu, stisknete horni ovladac a otacejte jim, dokud cervena sipka neukazuje pocatecní cas.

Digitánlí hodyn: Jakmile jste zvolili program, teplotu a dobu, stisknéte tlacitko a to začne blikat (2.9.1). Nastavte cas, kdy si prejete skoncit tak, ze stisknéte tlacitka + (2.9.2). Po několika vterinách prestane blikat.

2.10 Signalizačni funkce.

Bezné hodiny: Zvolte polohu 0 u ovladace programu (2.10.1). Stisknéte horní ovladac a otácejte jím, dokud Červěsipka neukáze dobu signalizace (2.10.2). Funguje pouze,Pokud je trouba zhasnutá.

Digitánlí hodyn: Stisknéte několíkrát
tlačitko a začne blikat (2.10.3).
Nastavte dobu tlačitky +, (2.7.4). Po
několika vterinách prestane blikat.
Funguje, i když je trouba rozsvícená, i když
je zhasnutá.

2.11 Funkce blokovani. Abychom zabrani
zasahum ze strany deti.

Bezné hody: stisknete dolni ovladač a otácejte jím, dokud nezvolite (2.11.1) Digitalní hody: stlacte na 3 vteriny zároven tlacitka +, -a zobrazi se (2.11.2). K odblokoványukon opakujte.

Upozorneni tykajici se uzivani: Jakmile je ukoncena doba peceni, deje ovladae funkce a teploty do polohy 0 a ovladac casu do rucni polohy . Otevretepatrné dvirka trouby, nebot muze vyjit horka para.

3

Udrzba a cisteni

3.1 Cišěné príslušenstv. Lze je umy t v mycce nádobí. Pokud je Čisté ručné, používejte bežné uživaný Čistíci prostředek. Odmočte je, aby bylo Čišěné snadnejsí.
3.2 Cisteni bočnich voditek. Vyndeji t voditka (3.2.1, 3.2.2), (3.2.3, 3.2.4) dle svého modelu. Lze je umyt v mycce nadobí. Pokud je cistite ručné, používejte bežné uživaný cistíci prostředek a pomozte si houbou nebo kartáčem.
3.3 Vinitrni cisteni trouby. Rozsvitte vnitri svetlo (3.3.1, 3.3.2). Modely s hladkymi steni: ručni cisteni. Vycistete troubu pri mirné teplote tak, ze ji otrete hadrem s teplouvodou a octem. Modely s katalitckymi steni: samocistić. Funkce pečeni, pri 250^ a 30-60 minutach doby pečeni.
3.4 Cisteni stropu. Pokud je grill sklopitelny (3.4.1, 3.4.2), očistěte hadrem s teplou vodou a octem.
3.5 Vnejsi cisteni trouby. Pouzivejte neutralni produity, vysuste dobre mekkym hadrem.

Upozorneni tykajici se uzivani.1.Ujistete se, ze trouba je vypnuta.2.Nikdy nepouzivejte parni cisticije.

4 Rešeni problemu

Je rada udalostí, které mužete vyresit sami.

4.1 Nefunguje. Zkontrolujte, zda je pripojena a/ nebo zda volic doby neni na 0.
4.2 Pri pečeni vystupuje kouri. Snižte teplutu a /nebo vyčistěte troubu (bod 3.3).
4.3 Po pečeni vydáva hluk. Je normálni, ze ventilátor funguje dál, dokud se nesníži teplota uvnitr a vne.

Je normalni, ze ventilator funguje dal, dokud se nesnizi teplota uvnitr a vne.

4.4 Nefunguje. Bliká Dejte volic funkci na 0 a nastavte Čas (bod 2.3).
4.5 Nefunguje. Bliká Trouba fungovala po několik hodin a z bezpečnostnich duvodu se automaticky vypnula. Deje t voic funkci na 0 a nastavte ěcas (bod 2.3).
4.6 Nefunguje. Bliká Dejte volic funkci na 0 a odblokujte troubu (bod 2.11).
4.7 Funguje. Bliká Stisknéte jakékoliv tlačitko.

Nemanipulujte s troubou za ucelem opravy, zavolejte technicky servis.

V priapde pripojen napevno, do el. instalace musi byt zarazen vypinač, který odpojure vsechny poly zdroje se vzdalenosti min. 3 mm mezi kontakty v Rozpojeném stavu.
- Pokud je napajeci kabel poskozen, musi byt nahrazen servisinim oddelenim nebo odobnymi kvalifi kovanymi pracovniky, aby se zabrano nebezpeci.
Ujistete se, ze pristroj je vypojen, nez yvmenite zarovku, abyste zamezili eventualmiu urazu elektrickym proudem.
Nepouziveje abrazivni cisticif prostredky nebotvrde kovove katacek cisteni dvirek trouby,nebotse tak muze poskrabat povrch a vdusledku toho Roztristit sklo.
Zabrahte,aby se malé deti dostaly do blizkosti trouby.Pri provozni se mohou pristupné casti zahrát.
- Vyhněte se dotyku topních prvkú uvnit trouby.
Tento pristroj neni urcen k tomu, aby jej pouzivaly osoby se snizenou zpusobilosti.

Zivotni prostre di

Trouba byla navržena s ohledem na uchovaniživotniho prostredi.

Respektuge zivotni prostreDi. Predehrivejte troubu jen, kdyz to je nutne (podivejte se do tabulky). Pouzivejte radeji formy tmave barvy. Pri dlouhe dobe peceniyvpnete troubu 5 nebo 10 minut pred stanovenou dobou.

Zacházení s odpadem z elektrickych a elektronickych pristroju.

Nevyhazujte pristroje spolu s beznym domacim odpadem.

Odevzdeje svou troubu do zvlastniho sberného strediska.

Recyclace domacich elektrickych spotbreicu zabrauju negativnim vlivum na zdravia umoznuje setrit energii a zdroje.

Vice informaci ziskate u organu mistrnisamospravy, u prodejce a na www.elektrowin.cz

Bezpečnost

• Instalaci trouby musi provest kvalifikovany odbornik podle instrukci vyrobce a prislusnych predpisu.
• Elektrická instalace musi byt dimenzována na maximálí príkon uvedeny na typovém štítku, zásuvka musi mit uzemnéni podle predpisu.

Tabulka pečeni

maso a drübez	Potravina	Program a teplota Doba	Poloha		Předhřívání	Příslušensvit
	telecí1,5 Kg	190°C	210°C 1 50 - 60 min		ne
	vepřové1,5 Kg	150°C	180°C	85 - 95 min	2	ne
	jehněčí1,2 Kg	200°C	220°C	40 - 50 min	2	ne
	krocan4 Kg	170°C	190°C	115 - 125 min	1	ne
	kuře1,25 Kg	210°C	230°C	50 - 60 min	1	ne
zelemina	pečené Červené papriky1,25 Kg	190°C	210°C	30 - 40 min	2	ne
	plnéné rajčata4"Justnotky	200°C	220°C	15 - 19 min	2	ne
	pečená treska1,5 Kg	210°C	230°C	7 - 9 min	2	ano
	krevety vtroubě1 Kg	220°C	240°C	4 - 5 min	4	ano
	pečené ryby1 Kg	200°C	220°C	13 - 17 min	2	ano
	treska vtroubě1,5 Kg	210°C	220°C	7 - 9 min	2	ano
rúzné	pizza	200°C	220°C	18 - 22 min	1	ano
	chléb	200°C	220°C	18 - 22 min	2	ne
	polévanéperníčky	190°C	210°C	15 - 19 min	2	ano
	námyp	130°C	150°C	30 - 40 min	1	ne
	pro věchnyduhy potravin	75°C			2	ne
