Produktu mota	Labe elektrikoa
Marka	Fagor
Modeloa	6H175X
Instalazio aukerak	Aske; vitro-zeramikazko sukaldearekin; labea + sukalde unitatea
Elikatze elektrikoa	Neutroa (urdina) bermatutako fase bakarreko konexioa; erreferentzia plakako potentzia maximoa
Kontrol mota	Disko mekanikoak (erloju arrunta edo pantaila digitala modeloaren arabera)
Sukaldaritza funtzioak	Funtzio anitz hautatzaile bidez hautagarriak (adibidez, tradizionala, haizagailu-laguntzarekin, parrila, etab.)
Tenperatura tartea	250 °C arte (esku-liburuak adierazitakoaren arabera)
Denbora-neurgailu funtzioak	Sukaldaritza denbora hautatzea, hasiera atzeratzea (erloju arrunta), amaiera denbora ezartzea (digitala), bip funtzioa, denbora mugarik gabe eskuzko funtzionamendua
Haurren blokeoa	Bai (diskoaren bidez edo + eta - botoien bidez aktibatu daiteke)
Barneko osagarriak	Erretilu estandarra, erretilu sakona, euskarri estandarra; alboko errailak iraulketaren aurkako topagailuekin
Labearen edukiera	Ez zehaztuta esku-liburuan (estimazioa: gutxi gorabehera 60-70 litro)
Barneko hormak	Horma leunak (eskuzko garbiketa) edo horma zakarrak (katalitiko autogarbiketa) modeloaren arabera
Garbiketa	Osagarriak eta alboko errailak ontzi-garbigailuan seguru; barrua: ur epela eta ozpina leunentzako, autogarbiketa funtzioa zakarrentzako; kanpoa garbitzaile neutroekin
Segurtasun ezaugarriak	Erabilera luze baten ondoren itzaltze automatikoa (eredu digitalak); haurren blokeoa; polo bakarreko mozketa-interruptorea behar da sareko zirkuituan
Diagnostiko pantaila	Eredu digitalek errore-kodeak erakusten dituzte (adibidez, labea ez dabilenean, denbora ezarrita, haurren blokeoa adierazten duten ikur keinkariak)
Neurriak	Ez zehaztuta esku-liburuan (labe eraikien ohiko neurriak: 595x595x550 mm)
Pisua	Ez zehaztuta (estimazioa: gutxi gorabehera 30-40 kg)
Energia eraginkortasuna	Ez zehaztuta (berotu soilik behar denean, erabili lata ilunak, itzali goiz sukaldaritza luzeetarako)

Maiz egiten diren galderak - 6H175X FAGOR

Nola ezarri dezaket erlojua nire Fagor 6H175X labean?

Nola aktibatu dezaket haurren blokeoa?

Zer egin behar dut labea pizten ez bada?

Nola garbitu dezaket labearen barrualdea?

Zergatik ateratzen da kea sukaldaritzan?

Nola erabiltzen dut denbora-neurgailua sukaldaritza iraupena ezartzeko?

Nola instalatzen da labea?

Zein osagarri datoz labearekin?

Nola ezartzen dut sukaldaritzaren amaiera denbora?

Zer esan nahi du pantailak ikur keinukari bat erakusten duenean?

ERABILTZAILE-ESKULIBURUA 6H175X FAGOR

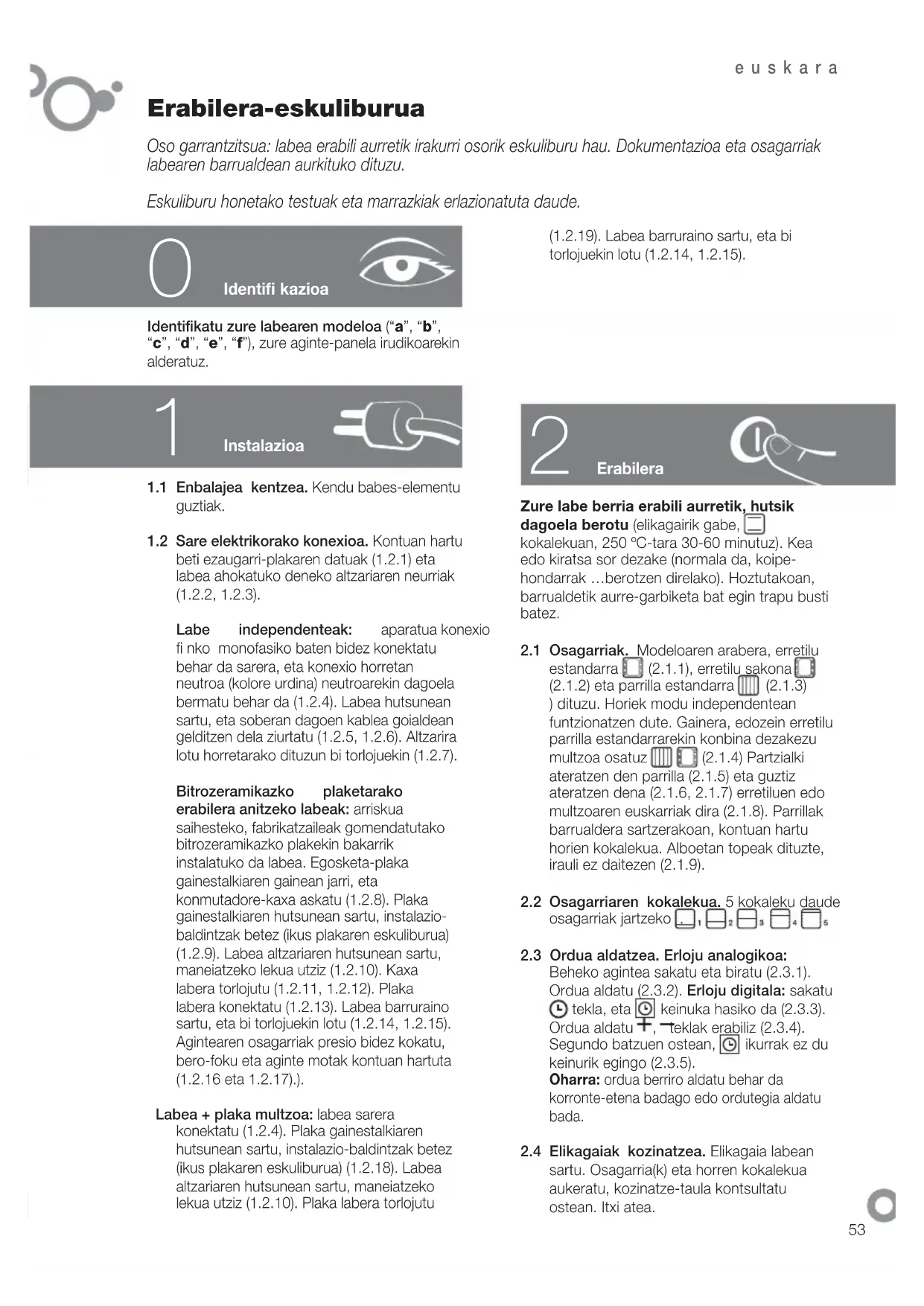

Erabilera- eskuliburua

Oso garrantzitsua: labea erabili aurretik irakurri osorik eskuliburu hau. Dokumentazioa eta osagarriak labearen barrualdean aurkituko dituzu.

Eskuliburu honetako testuak eta marrazkiak erlazionatuta daude.

Identifi kazioa

Identifikatu zure labearen modeloa ("a", "b", "c", "d", "e", "f"), zure aginte-panela irudikoarekin alderatuz.

1

Instalazioa

1.1 Enbalajea kentzea. Kendu babes-elementuguztiak.
1.2 Sare elektrikorako konexioa. Kontuan hartu beti ezaugarri-plakaren datuak (1.2.1) eta labea ahokatuko deneko altzariaren neurriak (1.2.2, 1.2.3).

Labe independenteak: aparatua konexio fi nko monofasiko baten bidez konektatu behar da sarera, eta konexio horretan neutroa (kolore urdina) neutroarekin dagoela bermatu behar da (1.2.4). Labea hutsunean sartu, eta soberan dagoen kablea goialdean gelditzen dela ziurtatu (1.2.5, 1.2.6). Altzarira lotu horretarako dituzun bi torlojuekin (1.2.7).

Bitrozeramikazko plaketarako erabilera anitzeko labeak: arriskua saihesteko, fabrikatzaileak gomendatutako bitrozeramikazko plakekin bakarrik instalatuko da labea. Egosketa-plaka gainestalkiaren gainean jarri, eta konmutadore-kaxa askatu (1.2.8). Plaka gainestalkiaren hutsunean sartu, instalazio-baldintzak betez (ikus plakaren eskuliburua) (1.2.9). Labea altzarien hutsunean sartu, maneiatzeko lekua utziz (1.2.10). Kaxa labera torlojutu (1.2.11, 1.2.12). Plaka labera konektatu (1.2.13). Labea barrurino sartu, eta bi torlojuekin lotu (1.2.14, 1.2.15). Agintearen osagarriak presio bidez kokatu, bero-foku eta aginte motak kontuan hartuta (1.2.16 eta 1.2.17).

Labea + plaka multzoa: labea sarera
konektatu (1.2.4). Plaka gainestalkiaren
hutsunean sartu, instalazio-baldintzak betez
(ikus plakaren eskuliburua) (1.2.18). Labea
altzariaren hutsunean sartu, maneiatzeko
lekua utzig (1.2.10). Plaka labera torlojutu

(1.2.19). Labea barruraino sartu, eta bi torlojuekin lotu (1.2.14, 1.2.15).

2

Erabilera

Zure labe berria erabili aurretik, hutsik dagoela berotu (elikagairik gabe, kokalekuan, 250 °C-tara 30-60 minutuz). Kea edo kiratsa sordezake (normala da, kojehondarrak .berotzen direlako). Hoztutakoan, barrualdetik aurre-garbiketa bat egin trapu busti batez.

2.1 Osagarriak. Modeloaren arabera, erretilu estandarra (2.1.1), erretilu sakona (2.1.2) eta parrilla estandarra (2.1.3) dituzu. Horiek modu independentean funtzionatzen dute. Gainera, edozein erretilu parrilla estandarrarekin konbinadezakezu multzoa osatuz (2.1.4) Partzialki ateratzen den parrilla (2.1.5) eta guztiz ateratzen dena (2.1.6, 2.1.7) erretiluen edo multzoaren euskarriak dira (2.1.8). Parrillak barrualdera sartzerakoan, kontuan hartu horien kokalekua. Alboetan topeak dituzte, irauli ez daitezen (2.1.9).
2.2 Osagarriaren kokalekua. 5 kokaleku daude osagarriak jartzeko 12345
2.3 Ordua aldatzea. Erloju analogikoa: Beheko aginteaa sakatu eta biratu (2.3.1). Ordua aldatu (2.3.2). Erloju digitala: sakatu tekla, eta keinuka hasiko da (2.3.3). Ordua aldatu -teklak erabiliz (2.3.4). Segundo batzuen ostean, ikurruk ez du keinurik egingo (2.3.5). Oharra: ordua berriro aldatu behar da korrente-etena badago edo ordutegia aldatu bada.
2.4 Elikagaiak kozinatzea. Elikagaia labeansartu.Osagarria(ka) eta horren kokalekua aukeratu, kozinatze-taula kontsultatu ostean. Itxi atea.

2.5 Kozinatze-funtzioa aukeratzea. Modeloaren arabera,kozinatze-funtzioa aukeratu hautagailua biratuz. Funtzionamendu-argia piztuko da.
2.6 Temperatura aukeratzea. Temperatura aukeratu hautagailua biratuz. Aukeratutako temperatura lortutakoan, argia itzali eingo da.

IRAUPEN-FUNTZIOAK

2.7 Iraupena aukeratu. Tenporizadorea : minutuak aukeratu hautagailua biratuz (2.7.1). Denbora-mugarik gabe funziona dezan, eskuzko posizioan jarri

Erloju analogikoa: Beheko agintea ezkerrerantz biratu eta minutuak aukeratu (2.7.2). Denbora-mugarik gabe fungzionadezan, eskuzko posizioan jarri ,eta gezi gorria erlojuko orratzek adierazten duten ordu berean kokatu.

Erloju digitala: sakatu tekla, eta [keinuka hasiko da (2.7.3). Iraupena aldatu +, teklat erabiliz (2.7.4). Segundo batzuen ostean, ikurak ez du keinurik egingo.

2.8 Hasiera-ordua aukeratzea.

Erloju analogikoa: programa, temperatura eta iraupena aukeratutakoan, goiko agintea sakatu eta biratu gezi gorriak hasiera-ordua adierazi arte.

2.9 Amaiera-ordua aukeratzea.

Erloju digitala: programa, temperatura eta iraupena aukeratutakoan, sakatu l tekla, eta l keinuka hasiko da (2.9.1).Amaieraordua aldatu ^+ ,teklak erabiliz (2.9.2). Segundo batzuen ostean,ikurrak ez du keinurik egingo.

2.10 Abisu-funtzioa

Erloju analogikoa: 0 posizioa aukeratu, programa-hautagailua erabiliz. Goiko aginteaa sakatu eta biratu gezi gorriak abisuordua adierazi arte (2.10.2). Labea itzalita dagoenean bakarrik fungtzionatzen du.

Erloju digitala: sakatua tekla hainbat aldiz, eta keinuka hasiko da (2.10.3). Iraupena aldatu +, -teklak erabiliz (2.7.4). Segundo batzuen ostean, ikurrak ez du

keinurik egingo. Labea piztuta zein itzalita dagoenean funtzionatzen du.

2.11 Blokeo-funtzioa. Haurrek erabil ez dezaten..

Erloju analogikoa: Sakatu eta biratu beheko agintea, aukeratu arte (2.11.1). Erloju digitala: +, teklad aldi berean sakatu 3 segundoz, eta ikusiko duzu (2.11.2). Desblokeatzeko, errepikatu eragiketa.

Erabilera-oharrak: Egosketa-denbora bukatutakoan, funtio- eta temperatura-aginteak 0 posizioan jarri eta denbora-agintea eskuzko posizioan. Labeko atea kontuz ireki, lurrun beroa irten daiteke-eta.

3

Mantentzea etagarbiketa

3.1 Osagarrien garbiketa. Ontzi-garbigailuan sar daitezke. Eskuz garbitzen badituzu, erabilera arrunteko garbigarra erabili. Garbiketa errazteko, beratzen jar itzazu.
3.2 Alboko gadarien garbiketa Atera itzazu gadariak (3.2.1, 3.2.2), (3.2.3, 3.2.4) modeloaren arabera. Ontzi-garbigailuan sar daitezke. Eskuz garbitzen badituzu, erabilera arrunteko garbigarria erabili, belaki edo eskuila baten laguntzarekin.
3.3 Labearen barrualdea garbitzea. Piztu barruko argia (3.3.1, 3.3.2). Horma lisodun modeloak: eskuzko garbiketa. Garbitu labea temperatura epelean, ur beroz eta ozpinez bustitako trapu batez. Horma zimurdun modeloak: auto-garbitzaileak. Egosketa-funtzioa , 250^ -tara izan 30-60 minutuz.
3.4 Sabia garbitzea. Grilla eraisgarria bada (3.4.1, 3.4.2), garbitu ur beroz eta ozpinez bustitako trapu batez.
3.5 Labearen kanpoaldea garbitzea. Produktu neutroak erabili, eta ondo sikatu trapu leun batez.

Erabilera-oharrak: 1. Ziurtatu labea itzalita dagoela. 2. Ez erabili inoiz lurunezko garbiketaekipamendurik.

Arazoak konpontzea

Badira hainbat gorabehera suk zeuk konpon ditzakezunak.

4.1 Ez dabil. Ziurtatu konektatuta dagoela edo/ eta denbora-hautagailua 0 posizioan ez dagoela.
4.2 Labea martxan dela, kea irteten da.Jaitsi labeko temperatura edo/eta labea garbitu (3.3 puntua)
4.3 Egosketa ostean labeak zarata egiten du. Guztiz normala da, haizagailuak martxan jarraitzen duelako labe barruko eta kanpoko temperatura jaitsi arte.

Pantaila digitala duten modeloek edozein gorabeheraren berri ematen duen diagnostiko!.
sistema bat dute. Pantailan ikusi anal izango duzu:

4.4 Ez dabil.Keinuka.Funtzio-hautagailua 0 posizioan jarri, eta ordua aldatu (2.3 punta).
4.5 Ez dabil.Keinuka. Labea ordu batzuetan martxan egon da, eta segurtasun- arrazoengatik deskonektatu egin da automatikoki. Funtzio-hautagailua 0 posizioan jarri, eta ordua aldatu (2.3 puntoa).
4.6 Ez dabil.Keinuka.Funtzio-hautagailua 0 kokalekuan jarri, eta labea desblokeatu (2.11 punta).
4.7 Badabil. keinuka. Sakatu edozein tekla.

• Ez manoeiatu labea, konpondu nahian, deitu zerbitzu teknikora.

Segurtasuna

• Labea baimendutako instalatzaile batek instalatu behar du, eta horretarako fabrikatzailearen instrukzioak eta eskemak jarraitu behar ditu.
• Instalazio elektrikoa ezaugarri-plakan adierazitako gehienezko potentiaria egokitu

behar da, eta korronte elektrikoaren hargunea arauzko lur-hargunera.

• Labearen sareko zirkuituak ebaketa-etengailu omnipolar bat izan behar du, eta etengailu horren kontaktuen artean gutxienez 3 mm-ko distantzia izan behar da.
• Argindar-kablea hondatuta badago, saldu osteko zerbitzuak edo antzeko langile gaituren batek ordeztu behar du, arriskua saihesteko.
  Ziurtatu aparatua deskonektatuta dagoela lanpara ordeztu aurretik, balizko txoke elektrkoak saihesteko.
• Labeko atea garbitzeko, ez ezazu erabili garbiketa-productu urratzailerik ezta metalezko espartzu gogorrik, gainazala urratu eta beira apurtu daitekeelako.
• Haur txikiak labetik urruti mantendu. Labea martxan dagoela eskura dauden atalak bero daitezke.
• Ez ukitu labe barruko berogailurik.
• Aparatu hau ez da gaitasunak murriztuta dituzten pertsonek erabiltzeko.

Ingurumena

Labea ingurumena babesteko diseinatu da.

Ingurumena zaintzen du. Labea behar denean bakarrik aurre-berotu (ikus taula). Ahal badakolore iluneko moldeak erabili. Labea denbora luzez erabili behar baduzu, aureikusitakoa baino 5 edo 10 minutu lehenago deskonektatu.

Tresna elektriko eta elektronikoen hondakinkudeaketa.

Ez nahastu aparatuak etxeko hondakin orokorrekin.

Hondakinen bilketarakozentroberezi batean utzizure labea.

Etxetresna elektrikoen birziklatzeak osasunerako eta ingurumenerako ondorio kaltegarriak saihesten ditu, eta energia eta baliabideak aurereztea ahalbidetzen du.

Informazio gehiago nahi izanez gero, jar zaitez harremanetan herriko agintariekin edo labea erosi zenuen saltokiarekin.

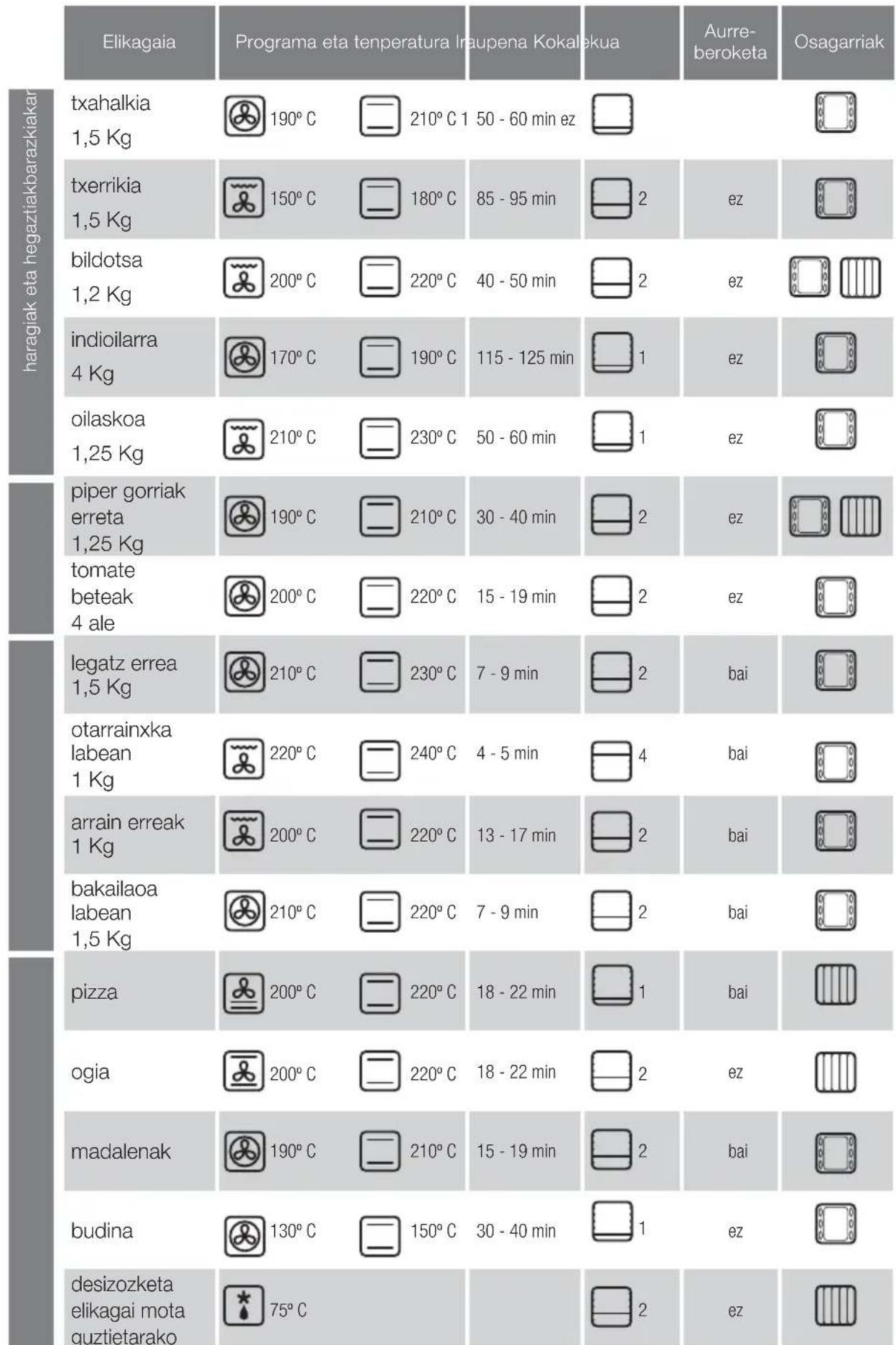

Egosketa-taula
