6H 50 X - Labe elektrikoa FAGOR - Doako erabiltzaile-eskuliburua

Produktu mota	Horma labe elektrikoa
Marka	Fagor
Modeloa	6H 50 X
Neurriak (Z x A x S)	595 x 595 x 550 mm (estimatua)
Sareko pisua	30 kg inguru (estimatua)
Elikatze elektrikoa	220-240 V, 50/60 Hz
Potentzia osoa	3000 W inguru (estimatua)
Edukiera	60 litro (estimatua)
Sukaldaritza funtzioak	Sukaldaritza tradizionala, Turbo plus, Parrilla indartsua, Parrilla leuna, Zola intentsiboa, Zola pultsatua, Desizoztea, Berogailu birakaria
Erloju mota	Ohikoa edo digitala bariantearen arabera
Denbora-neurgailua	Bai, 99 minutura arte
Atzeratutako programazioa	Bai, erloju digitalarekin
Haurren blokeoa	Bai
Barneko argiztapena	Bai, ordezkatzeko lanpara
Horma mota	Leunak edo auto-garbitzekoak modeloaren arabera
Hornitutako osagarriak	Sareta estandarra, erretilu estandarra, erretilu sakona
Atea	Beira, kontu handiz ireki (lurrun beroa)
Segurtasuna	Hainbat ordu ostean itzaltze automatikoa, blokeoa, lurreratze derrigorrezkoa
Konpontzeko aukera	Lanpara ordezkagarria; beste matxuretarako, harremanetan jarri zerbitzu teknikoarekin
Energia klasea	A (estimatua)

Maiz egiten diren galderak - 6H 50 X FAGOR

Nola ezarri ordua erloju digitalean?

Sakatu keinuka ari den tekla ordua ezartzeko + eta - teklekin. Segundo batzuen buruan, keinuka egiteari uzten dio. Elikadura moztuz gero, errepikatu eragiketa.

Zer egin labea berotzen ez bada?

Egiaztatu labea konektatuta dagoela eta denbora-neurgailua 0-n ez dagoela. Pantailak keinuka ari den ikur bat erakusten badu, jarri funtzioen agintea 0-n eta ezarri ordua.

Nola erabili haurren blokeo funtzioa?

Erloju digitaleko modeloetan, sakatu + eta - teklak aldi berean 3 segundoz ikurra agertu arte. Desblokeatzeko, errepikatu eragiketa.

Nola garbitu auto-garbitzeko hormak?

Kendu osagarriak eta irristailuak. Abiarazi birsortze ziklo bat 250 °C-tan 30 eta 60 minutu bitartean. Hoztu ondoren, garbitu belaki apur bat heze batekin. Ez erabili produktu urratzailerik ez belaki metalikorik.

Zergatik ateratzen da kea sukaldaritzan?

Koipe hondakinak izan daitezke arrazoia. Murriztu tenperatura eta/edo garbitu labea (ikusi auto-garbitzeko edo garbiketa eskuliburua).

Nola programatu atzeratutako sukaldaritza?

Hautatu programa eta tenperatura. Erloju digitalean, sakatu iraupen tekla iraupena ezartzeko, eta gero amaiera tekla nahi den amaiera ordua ezartzeko.

Zein osagarri hornitzen dira labearekin?

Modeloaren arabera, sareta estandar bat, erretilu estandar bat eta erretilu sakon bat dituzu. Sareta erauzketa partzial edo osokoa izan daiteke.

Nola ordezkatu labearen bonbilla?

Deskonektatu aparatua edozein esku-hartze baino lehen. Ordezkatu lanpara ordezko bonbilla egoki batekin (beharrezkoa bada, jarri harremanetan zerbitzu teknikoarekin).

Zer esan nahi du pantailaren keinuak?

Keinuka ari den ikur batek anomali bat adierazten du normalean: ordua ezarri beharra, blokeoa aktibatuta, edo segurtasun itzaltzea erabilera luzearen ondoren. Ikusi argibideen 'Arazoen konponbidea' atala.

Nola aurrezteko energia labea erabiltzean?

Berotu aldez aurretik beharrezkoa bada bakarrik. Sukaldaritza luzeetarako, itzali labea amaitu baino 5-10 minutu lehenago eta erabili hondar beroa. Erabili kolore iluneko moldeak.

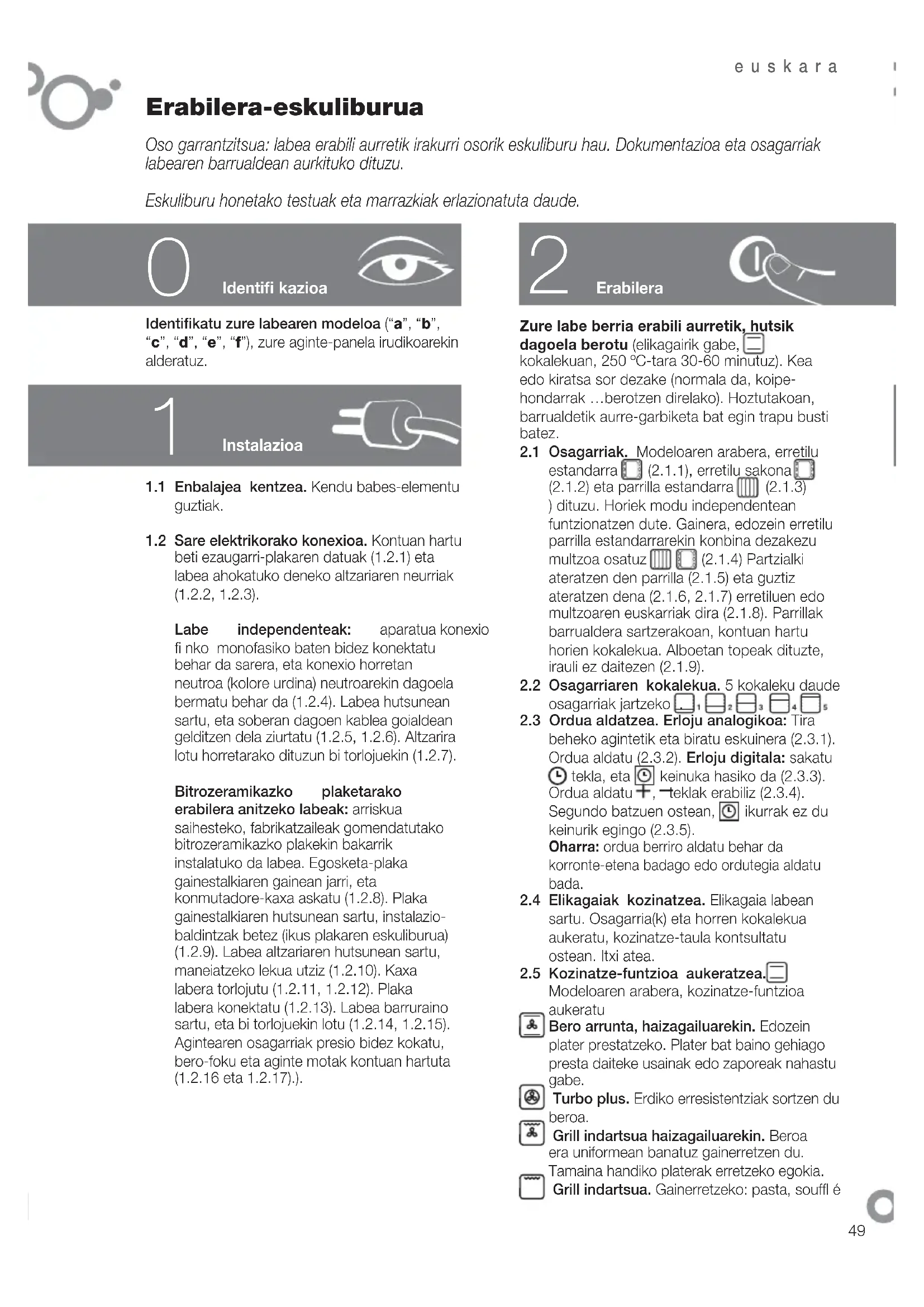

ERABILTZAILE-ESKULIBURUA 6H 50 X FAGOR

Erabilera- eskuliburua

Oso garrantzitsua: labea erabili aurretik irakurri osorik eskuliburu hau. Dokumentazioa eta osagarriak labearen barrualdean aurkituko dituzu.

Eskuliburu honetako testuak eta marrazkiak erlazionatuta daude.

Identifi kazioa

Identifikatu zure labearen modeloa ("a", "b", "c", "d", "e", "f"), zure aginte-panela irudikoarekin alderatuz.

Instalazioa

1.1 Enbalajea kentzea. Kendu babes-elementuguztiak.
1.2 Sare elektrikorako konexioa. Kontuan hartu beti ezaugarri-plakaren datumak (1.2.1) eta labea ahokatuko deneko altzariaren neurriak (1.2.2, 1.2.3).

Labe independenteak: aparatua konexio fi nko monofasiko baten bidez konektatu behar da sarera, eta konexio horretan neutroa (kolore urdina) neutroarekin dagoela bermatu behar da (1.2.4). Labea hutsunean sartu, eta soberan dagoen kablea goialdean gelditzen dela ziurtatu (1.2.5, 1.2.6). Altzarira lotu horretarako dituzun bi torlojuekin (1.2.7).

Bitrozeramikazko plaketarok erabilera anitzeko labeak: arriskua saihesteko, fabrikatzaileak gomendatutako bitrozeramikazko plakekin bakarrik instalatuko da labea. Egosketa-plaka gainestalkiaren gainean jarri, eta konmutadore-kaxa askatu (1.2.8). Plaka gainestalkiaren hutsunean sartu, instalazio-baldintzak betez (ikus plakaren eskuliburua) (1.2.9). Labea altzariaren hutsunean sartu, maneiatzeko lekua utziz (1.2.10). Kaxa labera torlojutu (1.2.11, 1.2.12). Plaka labera konektatu (1.2.13). Labea barrurino sartu, eta bi torlojuekin lotu (1.2.14, 1.2.15). Agintearen osagarriak presio bidez kokatu, bero-foku eta aginte motak kontuan hartuta (1.2.16 eta 1.2.17).

Erabilera

Zure labe berria erabili aurretik, hutsik dagoela berotu (elikagairik gabe,

kokalekuan, 250^ -tara 30-60 minutuz). Kea edo kiratsa sordezake (normala da, koipehondarrak...berotzen direlako).Hoztutakoan, barrualdetik aurre-garbiketa bat egin trapu busti batez.

2.1 Osagarriak. Modeloaren arabera, erretilu estandarra (2.1.1), erretilu sakona (2.1.2) eta parrilla estandarra (2.1.3) dituzu. Horiek modu independentean funzionatzen dute. Gainera, edozein erret parrilla estandarrarekin konbinadezakezumultzoa osatuz (2.1.4) Partzialki ateratzen den parrilla (2.1.5) eta guztiz ateratzen dena (2.1.6, 2.1.7) erretiluen ede multzoaren euskarriak dira (2.1.8). Parrillak barrualdera sartzerakoan, kontuan hartu horien kokalekua.Alboetan topeak dituzte irauli ez daitezen (2.1.9).

2.2 Osagarriaren kokalekua. 5 kokaleku daude osagarriak jartzeko _1_2_3_4_5
2.3 Ordua aldatzea. Erloju analogikoa: Tira beheko agintetik eta biratu eskuinera (2.3.1). Ordua aldatu (2.3.2). Erloju digitala: sakatu tekla, eta [keinuka hasiko da (2.3.3). Ordua aldatu +, -teklak erabiliz (2.3.4). Segundo batzuen ostean, ikurrak ez du keinurik egingo (2.3.5). Oharra: ordua berriro aldatu behar da korronte-etena badago edo ordutegia aldatuADA.
2.4 Elikagaiak kozinatzea. Elikagaia labeansartu.Osagarria(ke) eta horren kokalekua aukeratu, kozinatze-taula kontsultatu ostean. Itxi atea.
2.5 Kozinatze-funtzioa aukeratzea.

Modeloaren arabera, kozinatze-funtzioa aukeratu

Bero arrunta, haizagailuarekin. Edozein plater prestatzeko. Plater bat baino gehiago presta daiteke usainak edo zaporeak nahastugabe.

Turbo plus. Erdiko erresistentziak sortzen durch beroa.

Grill indartsua haizagailuarekin. Beroa era uniformean banatuz gainerretzen du.

Tamaina handiko platerak erretzko egokia. Grill indartsua. Gainerretzko: pasta, souflé

eta bexamela.

Grill suabee. Hanburgesak, ogi txigortua eta azalera txikiko elikagaiak.

Zolako bero indartsua. Azpitik ateratzen den bero indartsua era uniforme banatzen da. Paella eta pizzetarako egokia.

Zolako bero indartsua, haizagailuarekin. Haizagailuak azpitik datorren beroa era uniformean banatzen du. Paelletarako egokia.

Bero arrunta. Ogia, tartak, pastel beteak eta pkela.

Desizoztea. Oso denbora laburrean desizozten du edozein produktu.

Funtzionamendu-argia piztuko da. Celeris. Labea aurretiaz berotzeko.

2.6 Temperatura aukeratzea ℃. Temperatura aukeratu hautagailua biratuz. Aukeratutako temperatura lortutakoan, argia itzali egingoda.

IRAUPEN-FUNTZIOAK

2.7 Iraupena aukeratu. Tenporizadorea L

: minutuak aukeratu hautagailua biratuz (2.7.1). Denbora-mugarik gabe fungziona dezan, eskuzko posizioan jarri

Erloju analogikoa: Biratu goiko mandoa eskuinera eta aukeratu minutuak (2.7.2). Denbora-mugarik gabe fungziona dezan, eskuzko posizioan jarri , eta gezi gorria erlojuko orratzek adierazten duten ordu berean kokatu. Erloju digitala: saktekla, eta Keinuka hasiko da (2.7.3).Iraupena aldatu + -teklak erabiliz (2.7.4). Segundo batzuen ostean, ikurrak ez du keinurik eingo.

2.8 Hasiera-ordua aukeratzea.

Erloju analogikoa:Programa eta tenperatureauukeratutakoan, biratu goiko mandoa 品 tokian jarri arte. Ondoren tira goiko mandotik eta biratu gezi gorriak hasteko ordua adierazi arte (2.8.1).Aukeratu iraupena, goiko agintea eskuinera biratuta.

2.9 Amaiera-ordua aukeratzea.

Erloju digitala: programa, tenperature eta iraupena aukeratutakoan, sakatu L tekla, eta 日 keinuka hasiko da (2.9.1).Amaieraordua aldatu ^+ ,teklak erabiliz (2.9.2). Segundo batzuen ostean, ikurak ez du keinurik egingo.

2.10 Abisu-funtzioa

Erloju analogikoa: 0 posizioa aukeratu, programa-hautagailua erabiliz. Biratu goiko agintea eskuinera eta aukeratu minutuak (2.10.2). Labea itzalita dagoenean bakarrik fungtzionatzen du.

Erloju digitala: sakatua tekla hainbat aldiz, eta keinuka hasiko da (2.10.3). Iraupena aldatu +, -teklak erabiliz

(2.10.4). Segundo batzuen ostean,

ikurrak ez du keinurik egingo. Labea piztuta zein itzalita dagoenean funtzionatzen du.

2.11 Blokeo-funtzioa. Haurrek erabil ez dezaten..

Erloju analogikoa: Biratu goiko agintea aukeratu arte (2.11.1).

Erloju digitala: +, -teklak aldi berean sakatu 3 segundo, eta ikusiko duzu (2.11.2). Desblokeatzeko, errepikatu eragiketa.

Erabilera-oharrak: Egosketa-denbora bukatutakoan, funtio- eta temperatura-aginteak 0 posizioan jarri eta denbora-agintea eskuzko posizioan. Labeko atea kontuz ireki, lurrun beroa irten daiteke-eta.

3

Mantentzea etagarbiketa

3.1 Osagarrien garbiketa. Ontzi-garbigailuan sar daitezke. Eskuz garbitzen badituzu, erabilera arrunteko garbigarra erabili. Garbiketa errazteko, beratzen jar itazu.

Labearen barrualdea garbitzea.

3.2 Alboko gadarien garbiketa Alboetako gadariak atera. Modeloen arabera, alboetako gadariek bi finkatze mota dute; euskarririk gabekoa (3.2.1, 3.2.2) edo euskarriduna (3.2.4, 3.2.5). Behin gadariak aterata, erabili zapi heze bat allobetako hormak garbitzeko (3.2.3, 3.2.6). Behin labeko hormak garbituta, jarri gadariak berriz.

3.3 Horma zimurtsuak dituzten labeak. Autogarbigarriak. Labe hauen kasuan, atzeko plaka eta alboetako panelak esmalte autogarbigarri batekin estalita daude, labeak funtzionatzen duen bitartean koipea kentzeko balio dutenak. Alboetako panelak alderantzikagariak dira eta, horrela, estalduraren iraupena bikoizten da.

Panelak ez direnean berez nahikoa garbi geratzen, leheneratu beharra dute. Horretarako, atera osagarri eta ontzi guztiak labetik. Ondo garbitu autogarbigarriak ez diren gainazalak. Aukeratu funtzioa. Jarri temperatura 250^ C-tan eta denbora 30 eta 60 minutu bitartean,zikinkeria kopuruaren arabera. Garbiketa-programa bukatu eta labea hoztutakoan, belaki heze batekin elementu autogarbigarriak garbitu eta guttiz funtzionalak izango dira aberriz.

3.4 Sabaia garbitzea. Zure labeak grill eraisgarria badu, egin tira gorantz eta sakatu jaisteko (3.4.1) eta garbitu sabaia zapi heze batekin (3.4.2).

3.5 Labearen kanpoaldea garbitzea. Produktu neutroak erabili, eta ondo sikatu trapu leun batez.

Erabilera-oharrak: 1. Ziurtatu labea itzalita dagoela. 2. Ez erabili inoiz lurunezko garbiketaekipamendurik.

Arazoak konpontzea

Badira hainbat gorabehera suk zeuk konpon ditzakezunak.

4.1 Ez dabil. Ziurtatu konektatuta dagoela edo/ eta denbora-hautagailua 0 posizioan ez dagoela.
4.2 Labea martxan dela, kea irteten da.Jaitsi labeko temperatura edo/eta labea garbitu (3.3 punta)
4.3 Egosketa ostean labeak zarata egiten du. Guztiz normala da, haizagailuak martxan jarraitzen duelako labe barruko eta kanpoko temperatura jaitsi arte.

Pantaila digitala duten modeloek edozein
gorabeheraren berri ematen duen diagnostiko
sistema bat dute. Pantailan ikusi ahal izango duzu:

4.4 Ez dabil. [keinuka. Funtzio-hautagailua 0 posizioan jarri, eta ordua aldatu (2.3 PDT).
4.5 Ez dabil. Keinuka. Labea ordu batzuetan martxan egon da, eta segurtasun-arrazoengatik deskonektatu egin da automatikoki. Funtzio-hautagailua 0 posizioan jarri, eta ordua aldatu (2.3 puntoa).
4.6 Ez dabil. keinuka. Funtzio-hautagailua 0 kokalekuan jarri, eta labea desblokeatu (2.11 punta).
4.7 Badabil. keinuka. Sakatu edozein tekla.

• Ez manoeiatu labea, konpondu nahian, deitu zerbitzu teknikora.

Segurtasuna

• Labea baimendutako instalatzaile batek instalatu behar du, eta horretarako fabrikatzailearen instrukzioak eta eskemak jarraitu behar ditu.

• Instalazio elektrikoa ezaugarri-plakan adierazitako gehienezko potentiziara egokitu behar da, eta korrente elektrkoaren hargunea arauzko lur-hargunera.

• Labearen sareko zirkuituak ebaketa-etengailu omnipolar bat izan behar du, eta etengailu horren kontaktuen artean gutxienez 3 mm-ko distantzia izan behar da.

• Argindar-kablea hondatuta badago, saldu osteko zerbitzuak edo antzeko langile gaituren batek ordeztu behar du, arriskua saihesteko.
  Ziurtatu aparatua deskonektatuta dagoela lanpara ordeztu aurretik, balizko txoke elektrikoak saihesteko.
• Labeko atea garbitzeko, ez ezazu erabili garbiketa-productu urratzailerik ezta metalezko espartzu gogorrik, gainazala urratu eta beira apurtu daitekeelako.
  Haur txikiak labetik urruti mantendu. Labea martxan dagoela eskura dauden atalak berodaitezke.
• Ez ukitu labe barruko berogailurik.
  Gailu hau ezin dute ezintasunen bat (fi sikoa, zentzumenenegka edota burukoa) duten pertsonek erabili (haurrak barne) ezta eskarenturik edota ezagutzarik ez dutenek ere haien segurtasunaren ardura duen norbaitek gailua erabilitzeko argibiderik eman ezadio edota horrek erabilera gainbegiratzen ez badu. Umeak gainbegiratu beharko dira gailuarekin jolastea saihesteko.

Ingurumena

Labea ingurumena babesteko diseinatu da.

Ingurumena zaintzen du. Labea behar denean bakarrik aurre-berotu (ikus taula). Ahal badakolore iluneko moldeak erabili. Labea denbora luzez erabili behar baduzu, aureikusitakoa baino 5 edo 10 minutu lehenago deskonektatu.

Tresna elektriko eta elektronikoen hondakinkudeaketa.

Irrak esan nahi du gailua ez dela etxeko
Edukinak jasotzeko ohiko edukiontzietara botar
car.

Hondakinen bilketarakozentroberezi batean utzizure labea.

Extresna elektrikoen birziklatzeak osasunerako
eta ingurumenerako ondorio kaltegarriak
saihesten ditu, eta energia eta baliabideak
aurreztea ahalbidetzen du.

Informazio gehiago nahi izanez gero, jar zaitez harremanetan herriko agintariekin edo labea erosi zenuen saltokiarekin.

Egosketa-taula

Elikagaia	Programa eta tenperatura Iraupena Kokaliskua			Aurre-beroketa	Osagariak
txahalkia1,5 Kg	190°C	210°C 1	50 - 60 min ez
txerrikia1,5 Kg	150°C	180°C	85 - 95 min	2	ez
bildotsa1,2 Kg	200°C	220°C	40 - 50 min	2	ez
indioilarra4 Kg	170°C	190°C	115 - 125 min	1	ez
oilaskoa1,25 Kg	210°C	230°C	50 - 60 min	1	ez
piper gorriakerreta1,25 Kg	190°C	210°C	30 - 40 min	2	ez
tomatebeteak4 ale	200°C	220°C	15 - 19 min	2	ez
legatz errea1,5 Kg	210°C	230°C	7 - 9 min	2	bai
otarrainxkalabean1 Kg	220°C	240°C	4 - 5 min	4	bai
arrain erreak1 Kg	200°C	220°C	13 - 17 min	2	bai
bakailoaalabean1,5 Kg	210°C	220°C	7 - 9 min	2	bai
pizza	200°C	220°C	18 - 22 min	1	bai
ogia	200°C	220°C	18 - 22 min	2	ez
madalenak	190°C	210°C	15 - 19 min	2	bai
budina	130°C	150°C	30 - 40 min	1	ez
desizozketa elikagai mota guztietarako	75°C			2	ez
