РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 6H 50 X FAGOR

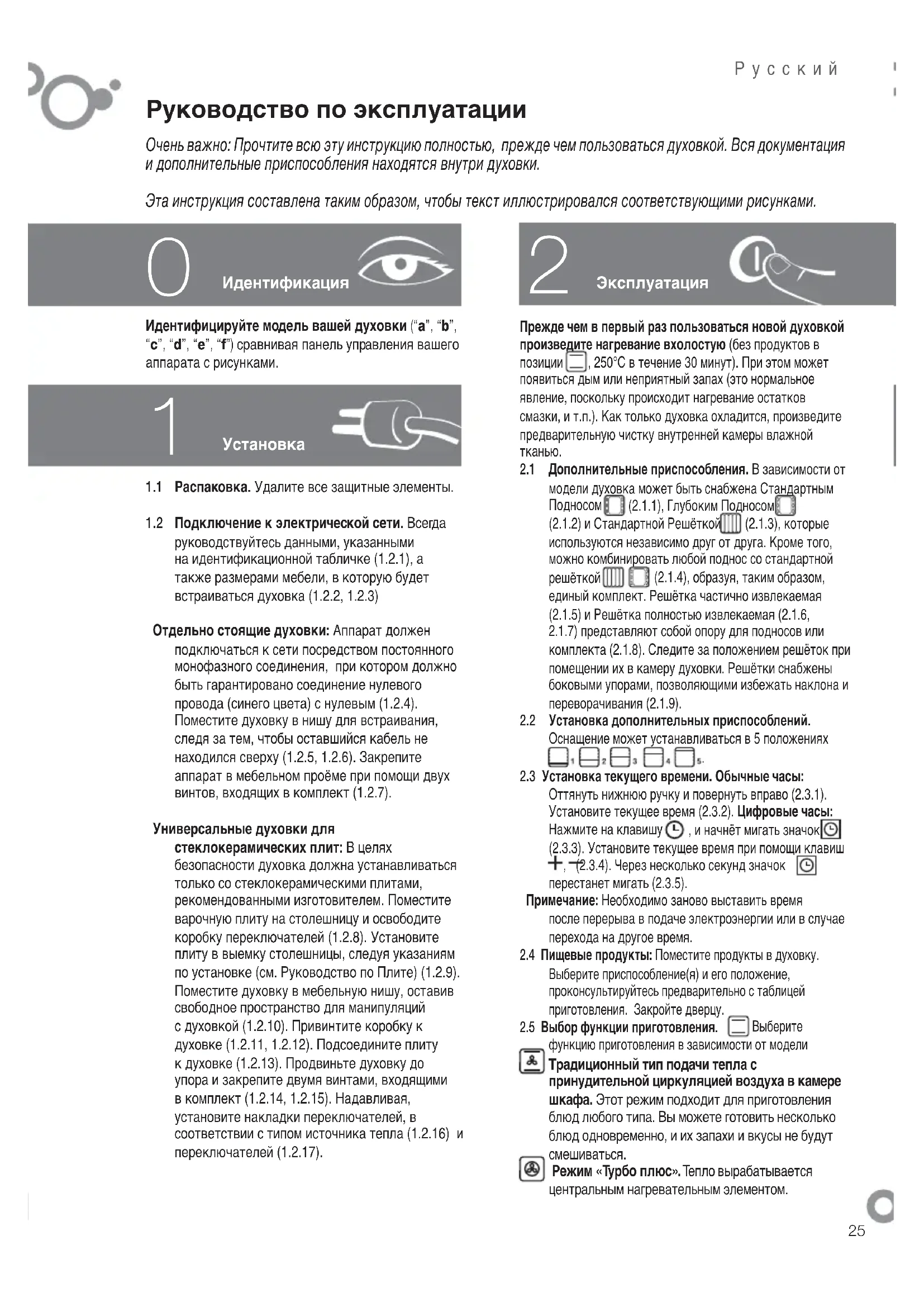

Руководство по эксплуатации Очень важно: Прочтите всю эту инструкцию полностью, прежде чем пользоваться духовкой. Вся документация и дополнительные приспособления находятся внутри духовки. Эта инструкция составлена таким образом, чтобы текст иллюстрировался соответствующими рисунками.

Эксплуатация Идентифицируйте модель вашей духовки (“a”, “b”, “c”, “d”, “e”, “f”) сравнивая панель управления вашего аппарата с рисунками.

1.1 Распаковка. Удалите все защитные элементы.

1.2 Подключение к электрической сети. Всегда

руководствуйтесь данными, указанными на идентификационной табличке (1.2.1), а также размерами мебели, в которую будет встраиваться духовка (1.2.2, 1.2.3) Отдельно стоящие духовки: Аппарат должен подключаться к сети посредством постоянного монофазного соединения, при котором должно быть гарантировано соединение нулевого провода (синего цвета) с нулевым (1.2.4). Поместите духовку в нишу для встраивания, следя за тем, чтобы оставшийся кабель не находился сверху (1.2.5, 1.2.6). Закрепите аппарат в мебельном проёме при помощи двух винтов, входящих в комплект (1.2.7). Универсальные духовки для стеклокерамических плит: В целях безопасности духовка должна устанавливаться только со стеклокерамическими плитами, рекомендованными изготовителем. Поместите варочную плиту на столешницу и освободите коробку переключателей (1.2.8). Установите плиту в выемку столешницы, следуя указаниям по установке (см. Руководство по Плите) (1.2.9). Поместите духовку в мебельную нишу, оставив свободное пространство для манипуляций с духовкой (1.2.10). Привинтите коробку к духовке (1.2.11, 1.2.12). Подсоедините плиту к духовке (1.2.13). Продвиньте духовку до упора и закрепите двумя винтами, входящими в комплект (1.2.14, 1.2.15). Надавливая, установите накладки переключателей, в соответствии с типом источника тепла (1.2.16) и переключателей (1.2.17).

Идентификация Прежде чем в первый раз пользоваться новой духовкой произведите нагревание вхолостую (без продуктов в

250°C в течение 30 минут). При этом может появиться дым или неприятный запах (это нормальное явление, поскольку происходит нагревание остатков смазки, и т.п.). Как только духовка охладится, произведите предварительную чистку внутренней камеры влажной

2.1 Дополнительные приспособления. В зависимости от

модели духовка может быть снабжена Стандартным

(2.1.1), Глубоким Подносом

(2.1.2) и Стандартной Решёткой (2.1.3), которые используются независимо друг от друга. Кроме того, можно комбинировать любой поднос со стандартной

(2.1.4), образуя, таким образом, единый комплект. Решётка частично извлекаемая (2.1.5) и Решётка полностью извлекаемая (2.1.6,

2.1.7) представляют собой опору для подносов или

комплекта (2.1.8). Следите за положением решёток при помещении их в камеру духовки. Решётки снабжены боковыми упорами, позволяющими избежать наклона и переворачивания (2.1.9).

2.2 Установка дополнительных приспособлений.

Оснащение может устанавливаться в 5 положениях

2.3 Установка текущего времени. Обычные часы:

Оттянуть нижнюю ручку и повернуть вправо (2.3.1). Установите текущее время (2.3.2). Цифровые часы: Нажмите на клавишу , и начнёт мигать значок

(2.3.3). Установите текущее время при помощи клавиш , (2.3.4). Через несколько секунд значок

перестанет мигать (2.3.5). Примечание: Необходимо заново выставить время после перерыва в подаче электроэнергии или в случае перехода на другое время.

2.4 Пищевые продукты: Поместите продукты в духовку.

Выберите приспособление(я) и его положение, проконсультируйтесь предварительно с таблицей приготовления. Закройте дверцу.

2.5 Выбор функции приготовления.

функцию приготовления в зависимости от модели Традиционный тип подачи тепла с принудительной циркуляцией воздуха в камере шкафа. Этот режим подходит для приготовления блюд любого типа. Вы можете готовить несколько блюд одновременно, и их запахи и вкусы не будут смешиваться. Режим «Турбо плюс». Тепло вырабатывается центральным нагревательным элементом.Русский

Режим интенсивного приготовления на гриле с принудительной циркуляцией воздуха в камере шкафа. В этом режиме вы можете готовить на гриле, равномерно распределяя тепло. Режим очень хорош для приготовления жареного мяса крупными

Режим интенсивного приготовления на гриле. Запекаемые блюда: мучные изделия, суфле и соус

Режим мягкого приготовления на гриле. Гамбургеры, гренки и продукты с небольшой поверхностью. Интенсивный нижний подогрев. Интенсивная подача тепла снизу с равномерным его распределением. Режим очень хорошо подходит для приготовления паэльи или пиццы. Нижний подогрев с принудительной циркуляцией воздуха в камере шкафа. За счет работы вентилятора обеспечивается равномерное распределение тепла, подаваемого снизу. Режим рекомендуется для приготовления паэльи. Традиционный тип подачи тепла. Хлебобулочные изделия, пироги, пирожки с начинкой и постное мясо.

Размораживание. Используя этот режим, вы сможете в кратчайшие сроки разморозить любые

Celeris. Этот режим предназначен для предварительного разогрева духовки.

2.6 Выбор температуры . Установите температуру,

поворачивая переключатель. Контрольная лампочка погаснет, когда будет установлена нужная температура. ФУНКЦИИ ВРЕМЕНИ

2.7 Установка времени приготовления. Таймер

Установите минуты, поворачивая переключатель (2.7.1). Если вы хотите, чтобы духовка работала без временного ограничения, установите её в позицию ручного управления

Обычные часы: Повернуть верхнюю ручку вправо и установить минуты (2.7.2). Если вы хотите, чтобы духовка работала без временного ограничения, установите её позицию ручного управления

и сделайте так, чтобы красная стрелка совпадала с временем, которое показывают стрелки часов. Цифровые часы: Нажмите на клавишу

начнёт мигать значок

(2.7.3). Установите время приготовления при помощи клавиш , (2.7.4). Через несколько секунд значок

2.8 Установка времени запуска.

Обычные часы: После выбора программы и величины температуры повернуть верхнюю ручку в положение . После этого оттянуть верхнюю ручку и вращать ее до тех пор, пока красная стрелка не покажет время пуска (2.8.1).

2.9 Установка времени завершения

Цифровые часы: После установки программы, температуры и времени приготовления нажмите на

, и начнёт мигать значок

(2.9.1). Установите время завершения при помощи клавиш

(2.9.2). Через несколько секунд значок

2.10 Функция сигнализации

Обычные часы: Установите переключатель программ в позицию 0 (2.10.1).Повернуть верхнюю ручку вправо и установить минуты (2.10.2). Только если духовка находится в неработающем состоянии. Цифровые часы: Нажмите несколько раз на клавишу

и начнёт мигать значок (2.10.3). Установите время приготовления при помощи клавиш , (2.10.4). Через несколько секунд значок перестанет мигать. Духовка может находиться как в работающем, так и в неработающем состоянии.

2.11 Функция блокировки: Чтобы дети не могли

манипулировать с духовкой. Обычные часы: Вращать верхнюю ручку до тех пор, пока не будет установлено . (2.11.1) Цифровые часы: нажимайте в течение 3 секунд одновременно клавиши , , и отобразится значок

(2.11.2). Для разблокировки повторите операцию. Предупреждение: По окончании времени приготовления установите переключатели функций и температуры в положение 0, а переключатель времени в позицию ручного управления . Открывайте осторожно дверцу духовки, так как оттуда может вырваться горячий пар.

3.1 Чистка дополнительных приспособлений. Все

приспособления пригодны для мытья в посудомоечной машине. При чистке вручную используйте обычные моющие средства. Чтобы облегчить чистку приспособлений, их можно предварительно замочить. Чистка внутренней поверхности камеры духовки.

3.2 Модели с гладкими стенками. необходимо снять боковые

направляющие. В зависимости от модели духового шкафа боковые направляющие могут крепиться одним из двух способов: без опоры (3.2.1, 3.2.2) или с опорой (3.2.4,

3.2.5). Духовку следует мыть слегка нагретой, промывая

тяпку горячей водой и моющим средством или мылом (3.2.3, 3.2.6). После завершения процедуры очистки стенок направляющие следует установить на место.

3.3 Модели с рельефными стенками (самоочищающиеся). В

духовках таких моделей задняя и боковые панели покрыты самоочищающейся эмалью, благодаря чему жир удаляется со стенок во время работы прибора. Боковые панели можно переворачивать на другую сторону, что продлевает срок службы облицовочного слоя в два раза. Когда панели перестанут обеспечивать достаточную очистку за счет своих свойств, необходимо произвести их регенерацию. Для этого из шкафа нужно извлечь все принадлежности и емкости. После этого тщательно очистить поверхности духовки, не являющиеся самоочищающимися. Затем задайте режим . Установите температуру на уровне 250 °C и время в диапазоне 30–60 минут в зависимости от степени загрязненности прибора. После того как программа очистки завершит работу иРусский

Безопасность Некоторые проблемы вы можете решить сами.

4.1 Духовка не работает. Удостоверьтесь в том, что

духовка подключена к сети и/или что переключатель времени не находится в положении 0.

4.2 Во время приготовления появляется дым.

Уменьшите температуру и/или почистите духовку (пункт 3.3).

4.3 Духовка производит шум, когда приготовление

уже завершено. Это нормальное явление, вентилятор продолжает работать, чтобы понизить температуру внутри и снаружи духовки. Модели с цифровым дисплеем снабжены системой диагностики, позволяющей обнаруживать любые неполадки и сигнализировать о них. Это отображается на дисплее.

4.4 Духовка не работает. Мигает значок . Установите

переключатель функций в положение 0 и установите текущее время (пункт 2.3).

4.5 Духовка не работает. Мигает значок . Духовка

работала в течение нескольких часов и автоматически отключилась для обеспечения безопасности. Установите переключатель функций в положение 0 и установите текущее время (пункт 2.3).

4.6 Духовка не работает. Мигает значок

. Установите переключатель функций в положение 0 и снимите блокировку (пункт 2.11).

4.7 Духовка не работает. Мигает значок

• Не производите с духовкой никаких манипуляций, свяжитесь с отделом техобслуживания. Конструкция духовки основана на принципах защиты окружающей среды. Соблюдайте принципы защиты окружающей среды. Производите предварительное нагревание духовки, только если это необходимо (см. таблицу). При длительной работе духовки выключайте её за 5-10 минут до установленного

Проблема отработанных электрических и электронных аппаратов. Обозначение указывает на то, что данный прибор нельзя выбрасывать в обычные контейнеры для бытовых

Передайте вашу духовку в специальный центр приёмки. Утилизация бытовых электроприборов позволяет избежать негативных последствий для здоровья, окружающей среды и помогает экономить электроэнергию и ресурсы. Для получения дополнительной информации обратитесь к местным властям или в организацию, где вы приобрели вашу духовку.

• Установка духовки должна осуществляться квалифицированным специалистом по монтажу в соответствии с инструкциями и схемами изготовителя.

• Электроустановка должна производиться в соответствии с максимальной мощностью, указанной на идентификационной табличке, и с использованием электрической розетки с заземлением, соответствующим

• Цепь электрического тока, питающего духовку, должна быть снабжена омниполярным прерывателем с минимальным расстоянием между контактами 3 мм.

• Если питающий кабель повреждён, он должен быть заменён персоналом отдела постпродажного обслуживания или специалистами такой же квалификации с целью обеспечения безопасности.

• Прежде чем заменить лампу удостоверьтесь в том, что аппарат выключен, чтобы избежать удара током.

• Не используйте абразивные чистящие средства или жёсткие металлические мочалки для чистки дверцы духовки, так как это может привести к повреждению поверхности и к разрушению стекла.

• Не разрешайте маленьким детям находиться рядом с работающей духовкой. Некоторые наружные части изделия могут нагреваться.

• Избегайте дотрагиваться до нагревательных элементов внутри духовки.

• Данный прибор не предназначен для эксплуатации лицами (в том числе детьми) с ограниченными физическими, сенсорными и умственными возможностями, а также лицами, не имеющими достаточного опыта и знаний. Пользование прибором таким лицами разрешается только под присмотром лица, ответственного за технику безопасности, или после проведения им соответствующего инструктажа по эксплуатации. При эксплуатации прибора детьми за ними необходимо присматривать, не позволяя играть с прибором. духовка остынет, самоочищающиеся элементы необходимо протереть влажной губкой. По завершении этой процедуры они полностью восстанавливают свою пригодность к эксплуатации.

3.4 Чистка потолка. Если духовка имеет съемный гриль, то

нужно приподнять его, нажать на него и вынуть вниз (3.4.1), и очистите верхнюю стенку влажной тряпкой (3.4.2).

3.5 Чистка наружных поверхностей духовки. Используйте

нейтральные моющие средства, хорошо вытрите духовку куском мягкой ткани. Предупреждения: 1. Удостоверьтесь в том, что духовка находится в неработающем состоянии. 2. Никогда не используйте паровые очистители.Русский

4 кг Таблица приготовления

Программа и температура

Дополнительные приспособления мясо и птицаовощирыба и морепродуктыразличныеč esky
