Tipo di prodotto	Forno elettrico da incasso
Marca	Fagor
Modello	6H 50 X
Dimensioni (L x A x P)	595 x 595 x 550 mm (stima)
Peso netto	Circa 30 kg (stima)
Alimentazione elettrica	220-240 V, 50/60 Hz
Potenza totale	Circa 3000 W (stima)
Capacità	60 litri (stima)
Funzioni di cottura	Cottura tradizionale, Turbo plus, Grill forte, Grill dolce, Sola intensiva, Sola pulsata, Scongelamento, Calore ventilato
Tipo di orologio	Convenzionale o digitale a seconda della variante
Timer	Sì, fino a 99 minuti
Programmazione differita	Sì, con orologio digitale
Blocco bambini	Sì
Illuminazione interna	Sì, lampada sostituibile
Tipo di pareti	Lisce o autopulenti secondo il modello
Accessori forniti	Griglia standard, teglia standard, teglia profonda
Sportello	Vetro, apertura con cautela (vapore caldo)
Sicurezza	Spegnimento automatico dopo diverse ore, blocco, messa a terra obbligatoria
Riparabilità	Lampada sostituibile; per altri guasti, contattare il servizio tecnico
Classe energetica	A (stima)

Domande frequenti - 6H 50 X FAGOR

Come regolare l'ora sull'orologio digitale?

Premere il tasto che lampeggia per regolare l'ora con i tasti + e -. Dopo alcuni secondi, smette di lampeggiare. In caso di interruzione di corrente, ripetere l'operazione.

Cosa fare se il forno non riscalda?

Verificare che il forno sia collegato e che il timer non sia su 0. Se lo schermo mostra un simbolo lampeggiante, posizionare il comando funzioni su 0 e regolare l'ora.

Come utilizzare la funzione di blocco bambini?

Sui modelli con orologio digitale, premere contemporaneamente i tasti + e - per 3 secondi finché non viene visualizzato il simbolo. Per sbloccare, ripetere l'operazione.

Come pulire le pareti autopulenti?

Rimuovere gli accessori e le guide. Avviare un ciclo di rigenerazione a 250°C per 30-60 minuti. Dopo il raffreddamento, pulire con una spugna leggermente umida. Non utilizzare prodotti abrasivi né spugne metalliche.

Perché esce fumo durante la cottura?

Può essere dovuto a residui di grasso. Ridurre la temperatura e/o pulire il forno (vedere la funzione di pulizia autopulente o manuale).

Come programmare una cottura differita?

Selezionare il programma e la temperatura. Sull'orologio digitale, premere il tasto durata per impostare la durata, quindi il tasto fine per impostare l'ora di fine desiderata.

Quali accessori sono forniti con il forno?

Secondo il modello, si dispone di una griglia standard, una teglia standard e una teglia profonda. La griglia può essere a estrazione parziale o totale.

Come sostituire la lampadina del forno?

Scollegare l'apparecchio prima di qualsiasi intervento. Sostituire la lampada con una lampadina di ricambio adatta (consultare il servizio tecnico se necessario).

Cosa significa il lampeggiamento del display?

Un simbolo lampeggiante indica generalmente un'anomalia: necessità di regolazione dell'ora, blocco attivato o spegnimento di sicurezza dopo uso prolungato. Consultare la sezione 'Risoluzione dei problemi' del manuale.

Come risparmiare energia durante l'uso del forno?

Preriscaldare solo se necessario. Per le cotture lunghe, spegnere il forno 5-10 minuti prima della fine e utilizzare il calore residuo. Privilegiare stampi di colore scuro.

MANUALE UTENTE 6H 50 X FAGOR

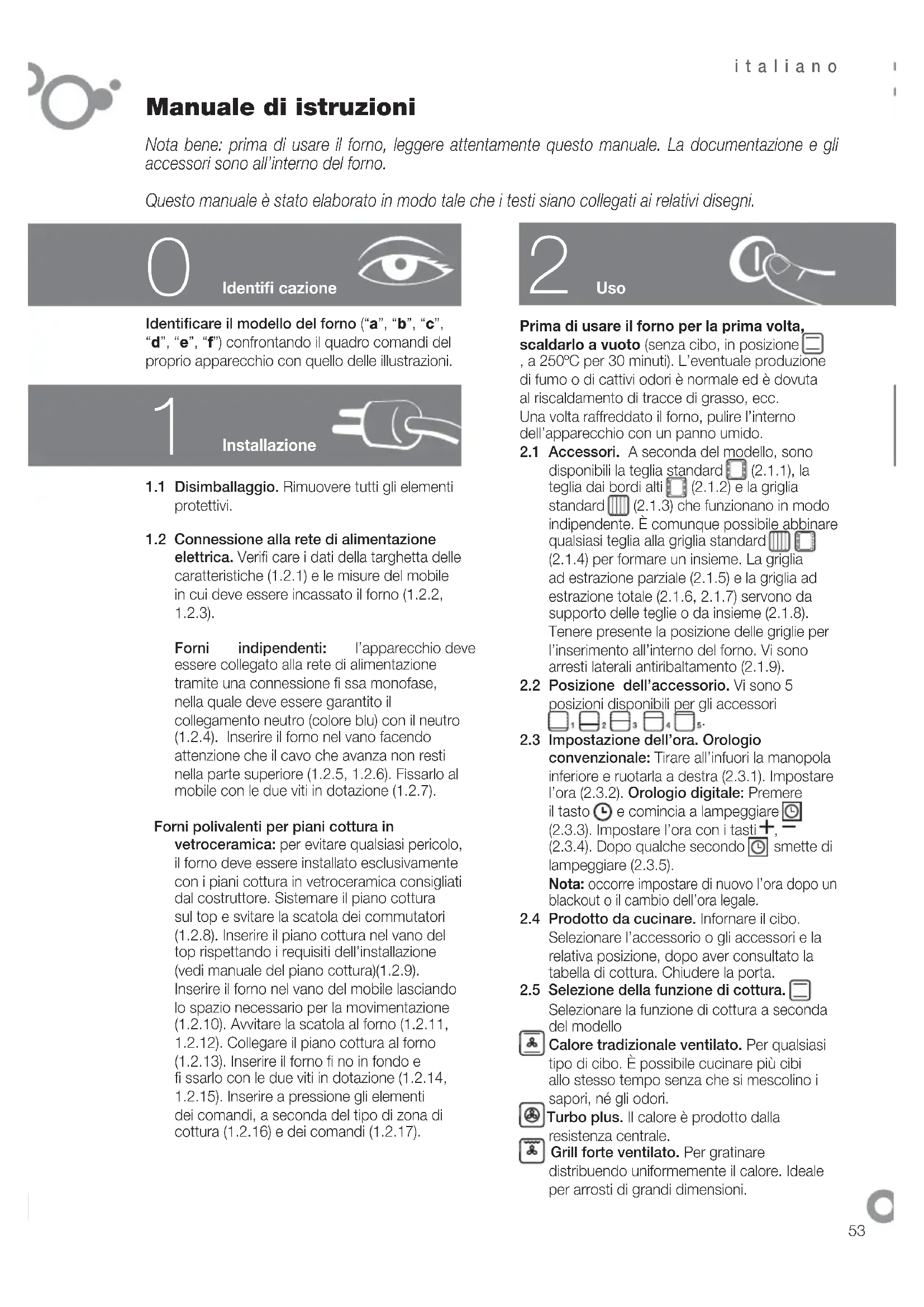

Manuale di istruzioni

Nota bene: prima di usare ilorno, leggere attendamente quello manuale. La documentazione e gli accessori sono all'interno delorno.

Questo manuale è stato elaborato in modo tale che i testi siano collegati ai relativi disegni.

Identificazione

Identificare il modello del forno ("a", "b", "c", "d", "e", "f") confrontando il quadro comandi del proprio apparecchio con quello delle illustrazioni.

Installazione

1.1 Disimballaggio. Rimuovere tutti gli elementi protettivi.
1.2 Connaissance alla rete di alimentazione elettrica. Verifi care i dati della targhetta delle caratteristiche (1.2.1) e le misure del mobile in cui deve essere incassato il forno (1.2.2, 1.2.3).

Forni independenti: l'apparecchio devese sere collegato alla rete di alimentazione tramite una connessione fi ssa monofase, nella quale devese assere garantito il collegamento neutro (colore blu) con il neutro (1.2.4). Inserire il forn o nel vano facendo attenzione che il cavo che avanza non resti nella parte superiore (1.2.5, 1.2.6). Fissarlo al mobile con le due viti in dotazione (1.2.7).

Forni polivalenti per piani cottura in

vetroceramica: per evitare qualsiasi pericolo, il forno deve essere installato esclusivamente con i piani cottura in vetroceramica consigliati dal costruttore. Sistemare il piano cottura sul top e svitare la scatola dei commutatori (1.2.8). Inserire il piano cottura nel vano del top rispetto i requisiti dell'infallazione (vedi manuale del piano cottura)(1.2.9). Inserire il forno nel vano del mobile lasciando lo spazio necessario per la movimentazione (1.2.10). Avvitare la scatola al forno (1.2.11, 1.2.12). Collegare il piano cottura al forno (1.2.13). Inserire il forno fi no in fondo e fi ssarlo con le due viti in dotazione (1.2.14, 1.2.15). Inserire a pressione gli elementi dei comandi, a seconda del tipo di zona di cottura (1.2.16) e dei comandi (1.2.17).

Uso

Prima di usare ilorno per la primaolta,

scaldarlo a vuoto (senza cibo, in posizione , a 250^ per 30 minuti). L'eventuale produzione di fumo o di cattivi odori è normale ed è dovuta al riscaldamento di trace di grasso, ecc. Una volta raffreddato il forno, pulire l'interno dell'apparecchio con un panno umido.

2.1 Accessori. A seconda del modello, sono disponibili la teglia standard (2.1.1), la teglia dai bordi alto (2.1.2) e la griglia standard (2.1.3) che funzionano in modo independente. è comunque possibile abbinare qualsiasi teglia alla griglia standard (2.1.4) per formare un insieme. La griglia ad estrazione parziale (2.1.5) e la griglia ad estrazione totale (2.1.6, 2.1.7) servono da supporto delle teglie o da insieme (2.1.8). Tenere presente la posizione delle griglie per l'insertimento all'interno del forno. Vi sono arresti laterali antiribaltamento (2.1.9).
2.2 Posizione dell'accessorio. Vi sono 5

posizioni disponibili per gli accessori

2.3 Impostazione dell'ora. Orologic

convenzione: Tirare all'infuori la manopola inferiore e ruotarla a destra (2.3.1). Impostare l'ora (2.3.2). Orologio digitale: Premere il tasto e comincia a lampeggiare (2.3.3). Impostare l'ora con i tasti +, (2.3.4). Dopo quale secondo smette di lampeggiare (2.3.5).

Note: occorre impostare di nuovo l'ora dopo un blackout o ilchio dell'ora legale.

2.4 Prodotto da cucinare. Informare il cibo.

Selezionare l'accessorio o gli accessori e la relativa posizione, dopo aver consultato la tabella di cottura. Chiudere la porta.

2.5 Selezione della funzione di cottura.

Selezionare la funzione di cottura a seconda del modello

Calore tradizionale ventilato. Per qualsiasi tipo di cibo. É possible cucinare più cibi allo stesso tempo perché si mascolino i sapori, né gli odori.

Turbo plus. Il calore è prodotto alla resistenza centrale.

Grill forte ventilato. Per gratinare distribuendo uniformamente il calore. Ideale per arrosti di grande dimensioni.

Grill forte. Per gratinare pasta, souffle e besciamella.

Grill leggero. Hamburger, fette di pane e cibi di piccole dimensioni.

Calore intenseo alla base. Il forte calore si distribuisce uniformamente alla base. è ideale per pzze e paella.

Calore intenseo dalla ventilato. Il forte calore si distribuisce uniformmente. è ideale per paella.

Calore tradizionale. Pane, torte, torte farcite e carne magra.

Scongelamento. Per scongelare qualsiasi prodotto in brevissimo tempo.

Celeris. Consigliata per le pietanze che richiedono un riscaldamento preliminare.

Impostazione della temperatura

. Impostare la temperatura ruotando la manopola. La spia si spegne quando viene raggiunta la temperatura impostata.

FUNZIONI LEGATE AL TEMPO

Impostazione della durata. Timer: impostare i minuti ruotando la manopola. (2.7.1). Per fare funzionare ilorno alla limiti di tempo, scegliere la posizione manuale.

Orologio convenzionale: Ruotare la manopola in alto a destra e impostare i minuti (2.7.2). Per fare funzionare il forno alla limiti di tempo, scegliere la posizione manuale e fare coincidere la freccia rossa con le ore indicate dalle lancette dell'oroLOGIO.

Orologio digitale: Premere il tasto e comincia a lampeggiare [2.7.3]. Impostare la durata con i tasti +, (2.7.4). Dopo quale secondo smette di lampeggiare

2.8 Impostazione dell'ora di avvio.

Orologio convenzionale: Dopo aver impostato il programma e la temperatura, ruotare la manopola superiore fi no alla posizione.

Quindi tirare all'infuori la manopola superiore e ruotarla fi nché la freccia rossa non indica l'ora di avvio (2.8.1). Impostare la durata ruotando la manopola superiore a destra.

2.9 Impostazione dell'ora di fi ne cottura.

Orologio digitale: una volta impostati il programma, la temperatura e la durata, premere il tasto l e comincia a lampeggiare (2.9.1). Impostare l'ora in cui si desidera che si conclude la cottura con i tasti +, - (2.9.2). Dopo quale secondo smette di lampeggiare.

2.10 Funzione Timer.

Orologio convenzionale: Selezionare la posizione 0 con la manopola del programma (2.10.1). Ruotare la manopola in alto a destra e impostare i minuti (2.10.2). Funzione solo se il forno è spento.

Orologio digitale: premere più volte il tasting.

e comincia a lampeggiare (2.10.3). Impostare la durata con i tasti +, - (2.10.4)

Dopo quale secondo smette di lampeggiare. Funzione con ilorno acceso e spento.

2.11 Funzione sicurezza bambini. Per evitare l'azionamento accidentale da parte dei bambini.

Orologio convenzionale: Ruotare la manopola superiore fi no a selezionare (2.11.1)

Orologio digitale: premere per 3 secondi contemporaneamente i tasti +, -e si visualizza (2.11.2). Per disattivare la funzione, ripetere l'operazione.

Avvertenze per l'uso: Una volta trascorso il tempo di cottura, ruotare le manopole della funzione e della temperatura sulla posizione 0 e la manopola del tempo sulla posizione della mano. Apire la porta del forno facendo attenzione, poiché si potrebbe verifi care la fuoriuscita di vapore caldo.

3

Manutenzione e pulizia

3.1 Pulizia degli accessori. Sono lavabili in lavastoviglia. Per lavarli a mano, usare un detersivo comune. Lasciarli in ammollo per agevolare la pulizia.

Pulizia dell'interno delorno.

3.2 Modelli con le pareti lisce. Estrarre le guide laterali. A seconda del modello, vi sono due tipi di fi ssaggio per le guide laterali:enza supporto (3.2.1, 3.2.2) o con supporto, (3.2.3, 3.2.4). Una volta estratte le guide, usare una spugnetta inumidita per pulire le pareti laterali (3.2.5) (3.2.6). Dopo la pulizia delle pareti delorno, rimettere aosto le guide.

3.3 Modelli con le pareti rugose, autopulenti. In questi forn la piastra posteriore e i pannelli laterali sono rivestiti con uno smalto autopulente che elimina il grasso nelle forno è in funzione. I pannelli laterali sono reversibili e in tal modo si raddoppia la durata del rivestimento.

Quando i pannelli non si puliscono abbastanza da soli, è necessario rigenerarli. Per farlo, rimuovere tutti gli accessori e i recipienti dall'interno del forno. Pulire a fondo le superfi ci del forno che non sono autopulenti. Accendere il forno e selezionare la funzione Impostare la temperatura a 250^ e il tempo tra 30 e 60 minuti a seconda del livello di sporco.

Una volta concluso il programma di pulizia e raffreddato ilorno, passare una spugna inumidita sugli elementi autopulenti che tornanoosi ad essere completeness funzionali.

3.4 Pulizia del cielo del forno. Se il forno è munito di grill ribaltabile, abbassarlo (3.4.1) e pulire la parete superiore con una spugnetta inumidita (3.4.2).
3.5 Pulizia dell'esterno del forno. Usare prodotti neutri e asciugare bene con un panno morbido.

Avvertenze per l'uso: 1. Accertarsi che il fornso sia spento. 2. Non usare mai idropulitrici a vapore.

Solutazione dei problemi

Alcuni inconvenienti possono essere risolti,. facilmente dall'utente.

4.1 Non funziona. Accertarsi che l'apparecchio sua collegato all'alimentazione elettrica e/o che la manopola del tempo non si trovi sulla posizione 0.
4.2 Esce del fumo durante la cottura. Abbassare la temperatura e/o pulire ilorno (punto 3.3).
4.3 Si sente rumore après la cottura. Énormale: il ventilatore continua a funzionare fi no ad abbassare la temperatura interna ed esterna.

I modelli con display digitale sono muniti di un sistema di diagnosi che rileva e avverte in caso di qualiasi anomalia, visualizzandolo sul display:

4.4 Non funziona. Lampeggia [F]uotare la manopola delle funzioni sulla posizione 0 e impostare l'ora (punto 2.3).
4.5 Non funziona. Lampeggia Iorno è stato in funzione per varie ore e per ragioni di sicurezza è stato disinserito automaticamente. Ruotare la manopola delle funzioni sulla posizione 0 e impostare l'ora (punto 2.3).
4.6 Non funzione. Lampeggia l Ruotare la manopola delle funzioni sulla posizione 0 e sbloccare ilorno (punto 2.11).
4.7 Funzione. Lampeggia Premere qualsiasi tasto.

Non intervenire sul forn o per ripararlo, rivolgersi al Servizio di Assistenza Tecnica.

Sicurezza

• L'installazione del forno deve essere effettuata da un installatore autorizzato, che deve seguire le istruzioni e gli schemi del costruttore.

• L'impiano elettrico deve essere dimensionato alla potenza massima indicata nella targhetta delle caratteristiche e la presa di corrente deve essere munita di regolamentare messa a terra.

• Il circuito della rete di alimentazione del forn ovee essere munito di interruttre omnipolare con almeno 3mm di separazione tra i contatti.
• In caso di danneggiamento del cavo, per evitare qualunque pericolo, la sostituzione deve essere effettuata dal servizio postvendita o da personale qualificato.
• Per evitare eventuali rischi di scossa elettrica, accertarsi che l'apparecchio sia disinserito prima di sostituire la lampadina.
• Per pulire la porta del forno, non usare prodotti pulenti abrasivi o pagliette metalliche poiché potrebbero graffi are la superficie e provocare la rottura del vetro.
• Tenere i bambini piccoli lontani dalorno. Durante il funzionamento, si possono riscaldare alcune parti accessibili.
• Evitare di toccare gli elementi riscaldanti nelorno.
• Questo appearecchio non è adatto all'uso da parte di persona con energia fi siche, sensoriali o mentali ridotte (compresi i bambini) o carenti dell'esperienza o delle conoscenze necessarie a meno che siano sotto la sorveglianza di una persona responsabile della loro sicurezza. Sorvegliare i bambini per evitare che giochino con l'apparecchio.

Rispetto per l'ambiente

Il forno è stato progettato pensando alla tutela dell'ambiente.

Rispettare l'ambiente. Preriscaldare il fornso solo quando sia effettivamente necessario (veditabella). Usare preferibilmente stampi di colore scuro. In caso di informata per un periodo di tempo prolongato, disinserire il fornso 5 o 10 minuti prima del tempo previsto.

Smaltimento degli appearecchi elettrici ed elettronici usati.

Il simbolo indica che l'apparecchio non deve essere buttato nei contentitori tradizionali per i rifi uti domestici.

Consegnare ilorno a un apposto centro di raccolta.

Il ricolaggio degli elettrodomestici evita consequences negative per la salute, l'ambiente e consente di risparmiare energia e risorse.

Per ulteriori informazioni, rivolgersi alle autorità, locali o al proprio rivenditore di fi ducia.

Tabella di cottura

Prodotto Programma e temperatura Tempo			Posizione		Preriscal-damento	Accessori
vitello 1,5 Kg	190°C	210°C 1	50 - 60 min no
maiale 1,5 Kg	150°C	180°C	85 - 95 min	2	no
agnello 1,2 Kg	200°C	220°C	40 - 50 min	2	no
tacchino 4 Kg	170°C	190°C	115 - 125 min	1	no
pollo 1,25 Kg	210°C	230°C	50 - 60 min	1	no
peperoni rossi 1,25 Kg	190°C	210°C	30 - 40 min	2	no
pomodori ripieni 4 unità	200°C	220°C	15 - 19 min	2	no
nasello 1,5 Kg	210°C	230°C	7 - 9 min	2	si
gamberoni 1 Kg	220°C	240°C	4 - 5 min	4	si
pesci 1 Kg	200°C	220°C	13 - 17 min	2	si
baccalà 1,5 Kg	210°C	220°C	7 - 9 min	2	si
pizza	200°C	220°C	18 - 22 min	1	si
pane	200°C	220°C	18 - 22 min	2	no
madeleine	190°C	210°C	15 - 19 min	2	si
flan	130°C	150°C	30 - 40 min	1	no
scongelamento di qualiasi tipo di cibo	75°C			2	no
