Type de produit	Einbau-Elektrobackofen
Marque	Fagor
Modèle	6H 50 X
Dimensions (L x H x P)	Maße (B x H x T): 595 x 595 x 550 mm (Schätzung)
Poids net	Nettogewicht: ca. 30 kg (Schätzung)
Alimentation électrique	Stromversorgung: 220-240 V, 50/60 Hz
Puissance totale	Gesamtleistung: ca. 3000 W (Schätzung)
Capacité	Fassungsvermögen: 60 Liter (Schätzung)
Fonctions de cuisson	Garfunktionen: Ober-/Unterhitze, Turbo Plus, Starkgrill, Schwachgrill, Intensive Unterhitze, Pulsierende Unterhitze, Auftauen, Heißluft
Type d'horloge	Uhrentyp: Herkömmlich oder digital je nach Variante
Minuterie	Timer: Ja, bis zu 99 Minuten
Programmation différée	Verzögertes Programmieren: Ja, mit digitaler Uhr
Verrouillage enfants	Kindersicherung: Ja
Éclairage intérieur	Innenbeleuchtung: Ja, austauschbare Lampe
Type de parois	Wandart: Glatt oder selbstreinigend je nach Modell
Accessoires fournis	Mitgeliefertes Zubehör: Standard-Rost, Standard-Blech, tiefes Blech
Porte	Tür: Glas, vorsichtig öffnen (heiße Dämpfe)
Sécurité	Sicherheit: Automatische Abschaltung nach mehreren Stunden, Verriegelung, Erdung erforderlich
Réparabilité	Reparierbarkeit: Lampe austauschbar; bei anderen Störungen technischen Kundendienst kontaktieren
Classe énergétique	Energieeffizienzklasse: A (Schätzung)

Häufig gestellte Fragen - 6H 50 X FAGOR

Wie stelle ich die Uhrzeit bei der Digitaluhr ein?

Drücken Sie die blinkende Taste, um die Uhrzeit mit den Tasten + und - einzustellen. Nach einigen Sekunden hört sie auf zu blinken. Bei Stromausfall wiederholen Sie den Vorgang.

Was tun, wenn der Ofen nicht heizt?

Überprüfen Sie, ob der Ofen eingesteckt ist und der Timer nicht auf 0 steht. Wenn das Display ein blinkendes Symbol anzeigt, stellen Sie den Funktionswähler auf 0 und stellen Sie die Uhrzeit ein.

Wie verwende ich die Kindersicherungsfunktion?

Drücken Sie bei Modellen mit Digitaluhr gleichzeitig 3 Sekunden lang die Tasten + und -, bis das Symbol angezeigt wird. Zum Entsperren wiederholen Sie den Vorgang.

Wie reinige ich die selbstreinigenden Wände?

Entfernen Sie das Zubehör und die Einschubschienen. Starten Sie einen Regenerationszyklus bei 250°C für 30 bis 60 Minuten. Nach dem Abkühlen mit einem leicht feuchten Schwamm reinigen. Keine Scheuermittel oder Stahlwolle verwenden.

Warum tritt beim Backen Rauch aus?

Dies kann an Fettrückständen liegen. Reduzieren Sie die Temperatur und/oder reinigen Sie den Ofen (siehe Selbstreinigungsfunktion oder manuelle Reinigung).

Wie programmiere ich eine verzögerte Garzeit?

Wählen Sie das Programm und die Temperatur. Drücken Sie bei der Digitaluhr die Dauer-Taste, um die Dauer einzustellen, dann die Ende-Taste, um die gewünschte Endzeit einzustellen.

Welches Zubehör wird mit dem Ofen mitgeliefert?

Je nach Modell erhalten Sie einen Standard-Rost, ein Standard-Blech und ein tiefes Blech. Der Rost kann teilweise oder vollständig herausziehbar sein.

Wie tausche ich die Ofenlampe aus?

Trennen Sie das Gerät vor dem Eingriff vom Stromnetz. Ersetzen Sie die Lampe durch eine geeignete Ersatzlampe (ggf. technischen Kundendienst konsultieren).

Was bedeutet das Blinken der Anzeige?

Ein blinkendes Symbol weist in der Regel auf eine Störung hin: Uhrzeiteinstellung erforderlich, Verriegelung aktiviert oder Sicherheitsabschaltung nach längerem Gebrauch. Siehe Abschnitt „Fehlerbehebung“ in der Bedienungsanleitung.

Wie kann ich beim Backen Energie sparen?

Heizen Sie nur vor, wenn nötig. Bei langer Garzeit schalten Sie den Ofen 5–10 Minuten vor Ende aus und nutzen Sie die Restwärme. Bevorzugen Sie dunkle Backformen.

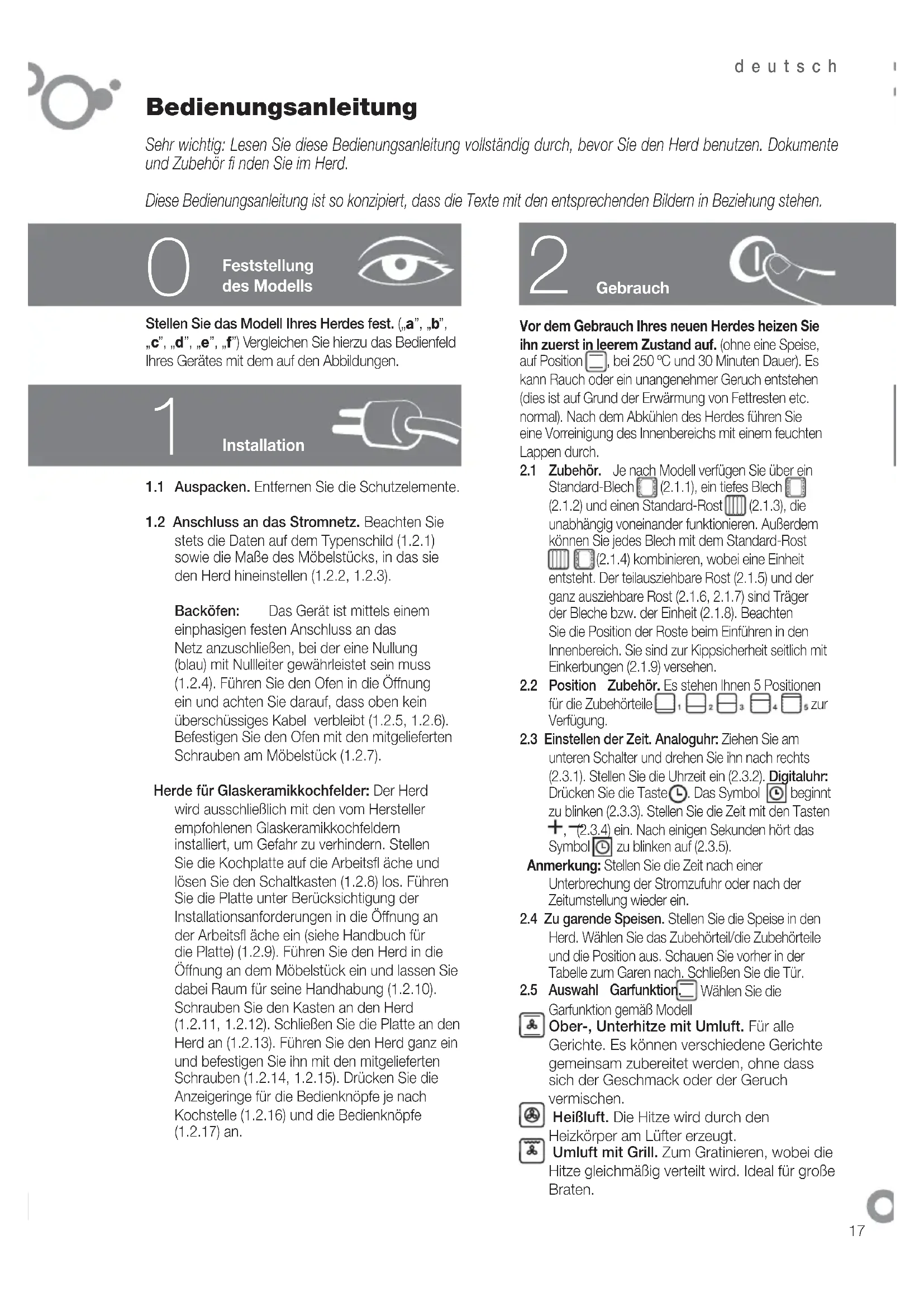

BEDIENUNGSANLEITUNG 6H 50 X FAGOR

Sehr wichtig: Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie den Herd benutzen. Dokumente und Zubehör fienden Sie im Herd.

These Bedienungsanleitung ist so konzipiert, dass die Texte mit den entsprechenden Bildern in Beziehung stehen.

Feststellung des Modells

Stellen Sie das Modell Ihres Herdes fest. (a^ ,b^ , "c",d",e",f") Vergleichen Sie hierzu das Bedienfeld Ihres Gerates mit dem auf den Abbildungen.

1

Installation

1.1 Auspacken. Entfernen Sie die Schutzelemente.
1.2 Anschluss an das Stromnetz. Beachten Sie stets die Daten auf dem Typenschild (1.2.1) sowie die Maße des Möbelstücks, in das sie den Herd hineinstellen (1.2.2, 1.2.3).

Backofen: Das Gerät ist mittels einem einphasigen festen Anschluss an das Netz anzuschreiben, bei der eine Nullung (blau) mit Nullleiter gewährleistet sein muss (1.2.4). Führn Sie den Ofen in die Öffnung ein und achten Sie darauf, dass oben kein überschüssiges Kabel verbleibt (1.2.5, 1.2.6). Befestigen Sie den Ofen mit den mitgelieferten Schrauben am Möbelstück (1.2.7).

Herde für Glaskeramikkochfelder: Der Herd wird ausschließlich mit den vom Hersteller empfohlenen Glaskeramikkochfeldern installiert, um Gefahr zu verhindern. Stellen Sie die Kochplatte auf die Arbeitsfläche und losen Sie den Schaltkasten (1.2.8) los. Führten Sie die Platte unter Berücksichtigung der Installationsanforderungen in die Öffnung an der Arbeitsfläche ein (siehe Handbuch für die Platte) (1.2.9). Führten Sie den Herd in die Öffnung an dem Möbelstück ein und halten Sie darauf Baum für seine Handhabung (1.2.10). Schrauben Sie den Kasten an den Herd (1.2.11, 1.2.12). Schließen Sie die Platte an den Herd an (1.2.13). Führten Sie den Herd ganz ein und befestigen Sieihn mit den mitgelieferten Schrauben (1.2.14, 1.2.15). Drücken Sie die Anzeigeringe für die Bedienknöfte je nach Kochstelle (1.2.16) und die Bedienknöfte (1.2.17) an.

2

Gebrauch

Vor dem Gebrauch Ihres neuen Herdes heizen Sie ihn zuerst in leerem Zustand auf. (ohne eine Speise, auf Position, bei 250^ und 30 Minuten Dauer). Es kann Rauch oder ein unangenehmer Geruch entstehen (dies ist auf Grund der Erwärung von Fettresten etc. normal). Nach dem Abkühlen des Herdes führen Sie eine Vorreinigung des Innenbereichs mit einem feuchten Lappen durch.

2.1 Zubehor. Je nach Modell verfügen Sie über ein Standard-Blech (2.1.1), ein tiefes Blech (2.1.2) und einen Standard-Rost (2.1.3), die unabhängig voneinander Funktionieren. Außer dem konnen Sie jedem Blech mit dem Standard-Rost (2.1.4) kombinierten, wobei eine Einheit entstehen. Der teilausziehbare Rost (2.1.5) und der ganz ausziehbare Rost (2.1.6, 2.1.7) sind Träger der Bleche bzw. der Einheit (2.1.8). Beachten Sie die Position der Roste beim Einfahren in den Innenbereich. Sie sind zur Kippsicherheit seitlich mit Einkerbungen (2.1.9) versehen.
2.2 Position Zubehör. Es stehen Ihnen 5 Positionen für die Zubehörnteile 1, 2, 3, 4, 5 zur Verfugung.
2.3 Einstellen der Zeit. Analoguhr: Ziehen Sie am unteren Schalter und drehen Sieihn nach rechts (2.3.1). Stellen Sie die Uhrzeit ein (2.3.2). Digitaluhr: Drucken Sie die Taste. Das Symbol beginnnt zu blinken (2.3.3). Stellen Sie die Zeit mit den Tasten +, (2.3.4) ein. Nach einigen Sekunden hort das Symbol zu blinken auf (2.3.5).

Anmerkung: Stellen Sie die Zeit nach einer Unterbrechung der Stromzufuhr oder nach der Zeitumstellung wieder ein.

2.4 Zu garende Speisen. Stellen Sie die Speise in den Herd. Wahlen Sie das Zubehörteil/die Zubehörteile und die Position aus. Schauen Sie vorher in der Tabelle zum Garen nach. Schlieben Sie die Tür.
2.5 Auswahl Garfunktion Wahlen Sie die Garfunktion gemäß Modell

Ober-, Unterhitze mit Umluft. Für alle Gerichte. Es konnen verschiedene Gerichte gemeinsam zubereitet werden, ohne dass sich der Geschmack oder der Geruch vermischen.

HeiBluft. Die Hitze wird durch den Heizkorper am Lufter erzeugt.
Umluft mit Grill. Zum Gratinieren, wobei die Hitze gleichmäßig verteil wird. Ideal für große Braten.

GroBfl ächengrill. Gratinieren: Nudelgerichte, Souffl es und BechamelsoBe.
Kleinflächengrill. Hamburger, Toasts und Nahrungsmittel mit einer kleinen Oberfläche.
Pizzastufe. Die starke Hitze von unter wird gleichmäßig verteilt und das ist ideal für Paellas, Pizzas.
Unterhitze mit Umluft. Der Ventilator verteil die niedrige Hitze gleichmäßig. Gut geeignet für Paellas.
Ober-, Unterhitze. Brot, Kuchen, gefüllte Pasteten und magere Fleischsorten.
Auftauen. Zum Abtauen innerhalb kürzester Zeigt eignet.
Celeris. FurdasVorwärmendesOfens.
2.6 Temperaturauswahl Wahlen Sie die Temperatur durch Drehen des Wahlschalters. Die Kontrollleuchte geht aus, wenn die gewählte Temperatur erreicht ist.

ZEITFUNKTIONEN

2.7 Auswahl der Dauer. Zeitschalter : Wahlen Sie die Minuten durch Drehen des Wahlschalters (2.7.1). Wenn Sie möchten, dass das Gerät für unbegrenzte Zeit in Betrieb ist, stellen Sie es auf Manual-Position II.

Analoguhr: Drehen Sie den oberen Schalter nach rechts und wahren Sie Funktionseit in Minuten (2.7.2). Wenn Sie möchten, dass das Gerät für unbegrenzte Zeit in Betrieb ist, stellen Sie es auf Manual-Position. Stellen Sie safer, dass der rote Pfeil mit den Stunden, die durch die Uhrzeiger angezeigt werden, übereinstimmt.

Digitaluhr: Drucken Sie die Taste . Das Symbol beginnt zu blinken (2.7.3). Stellen sie die Dauer mit den Tasten +, (2.7.4). ein. Nach einigen Sekunden hört das Symbol zu blinken auf.

2.8 Auswahl Zeit des Beginns.

Analoguhr: Haben Sie das Programm und die Temperatur gewählt, drehen Sie den Schalter bis zur Position A. In der Folgeziehen Sie am oberen Schalter und drehen Sieihn, bis der rote Pfeil die Startzeit aneigt (2.8.1). Wahlen Sie die Laufzeit, indemn Sie den oberen Schalter nach rechts drehen.

2.9 Auswahl Zeit Ende.

Digitaluhr: Nach Auswahl von Programm, Temperatur und Dauer drücken Sie die Taste . Das Symbol beginnnt zu blinken (2.9.1). Stellen Sie die für das Ende gewünschte Zeit durch Drücken der Tasten +, (2.9.2) ein. Nach einigen Sekunden hört das Symbol zu blinken auf.

2.10 Funktion Signalgerät.

Analoguhr: Wahlen Sie die Position 0 mit dem Bedienknopf des Programms (2.10.1). Drehen sie den oberen Schalter nach rechts und wahren Sie Funktionzeit in Minuten (2.10.2). Dies Funktioniert nur bei ausgeschalteten Herd.

Digitaluhr: Drucken Si mehrere Male die Taste

Das Symbol beginnt zu blinken (2.10.3). Stellen Sie die Dauer mit den Tasten +, (2.10.4) ein. Nach einigen Sekunden hort das Symbol zu blinken auf. Dies Funktioniert bei ein- und

ausgeschaltitet Herm.

2.11 Sperfungtion. These Funktion dient dazu, eine Betätigung durch Kinder zu vermeiden.

Analoguhr: Drehen Sie den oberen Schalter zur Auswahl (2.11.1)

Digitaluhr: Drucken Sie 3 Sekunden lang gleichzeitig die Tasten+, Das Symbol wird angezeigt (2.11.2). Zum Aufheben der Sperrung wiederholen Sie diesen Schritt.

Hinweise zum Gebrauch: Nachdem die Garzeit abgelaufen ist, stellen Sie die Funktionsschalter und Temperatur auf Position 0 und den Zeitschalter auf Manual-Position. Üffnen Sie vorsichtig die Tür des Herdes, da heißer Dampf entweichen kann.

3

Wartung und Reinigung

3.1 Reinigung des Zubehörteile. Die Zubehörteile sind spülmaschinengeignet. Wenn Sie sie per Hand reinigen, verwenden Sie ein gewöhnliches Spülmittel.

Reinigung des Innenbereichs des Herdes.

3.2 Modelle mit glatten Innewänden. Nehmen Sie die beiden Führungen heraus. Je nach Modell gibt es zwei Formen, wie die beiden Führungen gehalten werden: ohne Halter (3.2.1, 3.2.2) oder mit Halter (3.2.4, 3.2.5). Reinigen Sie den Ofen bei einer lauwarmen Temperatur mit einem halten feuchten Tuch und Seite (3.2.3, 3.2.6). Bringen Sie nach der Reinigung der Ofenwände die Führungen wieder an.

3.3 Modelle mit selbst reinigender rauer Innenwand. Bei diesen Öfen sind die hintere Platte und die Seitenwände mit einer selbst reinigenden Beschichtung versehen, die Fett beseitigt, während der Ofen im Betrieb ist. Die Beschichtung der Seitenwände ist reaktivierbar und so wird die Lebensdauer des Ofens erhöht.

Zum Herausnehmen der selbstreinigenden Paneele müssen zunachst die seitlichen Führungen herausgenommen werden.

Wenn sich die Wände nicht mehr genügend reinigen, ist es notwendig, sie zu reaktivieren. Nehmen Sie das gesamte Zubehör und Kochgefäbe aus dem Inneren des Ofens. Reinigen Sie alle Oberfl achen des Ofens gut, die nicht selbst reinigend sind. Wahlen Sie die Funktion.

Wahlen Sie eine Temperatur von 250^ und eine Zeitspanne zwischen 30 und 60 Minuten, je nach Grad der Verschmutzung.

Wenn das Programm zur Reinigung beendet und der Ofen abgekühlt ist, reinigen Sie alle selbst reinigenden Teil mit einem feuchten Schwamm und sie sind nun wieder vollständig Funktionsfähig.

Anmerkung: Die Katalyse-Wände)dürfen nicht mit Ofenreinigern gereinigt werden.

Die Oberflächen nicht mit Metalschwämmen oder scharfen bzw. spitzen Gegenständen reinigen.

3.4 Reinigen des oberen Abschlusses des Innenbereichs.

Wenn der Ofen über einen Klappgrill verfügt, ziehen Sieihn nach oben und drücken Sie, umihn zu senken (3.4.1) und reinigen die Oberseite mit einem feuchten Tuch (3.4.2).

3.5 Reinigung des Außenbereichs des Herdes.

Verwenden Sie neutrale Produkte und trocknen Sie him mit einem weichen Lappen gut ab.

Hinweise zum Gebrauch: 1. Stellen Sie sicher, dass der Herd ausgeschaltet ist. 2. Verwenden Sie niemals Dampfreiniger.

Problembehbung

Es existiert eine Reihe von Vorfallen, die Sie selbst lösen können.

4.1 Das Gerät Funktioniert nicht. Stellen Sie sicher, dass das Gerät angeschlossen ist und/oder dass der Zeitwahlschalter sich nicht auf 0 befindet.
4.2 Wahrend des Garvorgangs entweicht Rauch. Verringern Sie die Temperatur und/oder reinigen Sie den Herd (Punkt 3.3).
4.3 Gerausche nach dem Garvorgang. Das ist normal; der Ventilator ist weiterhin in Betrieb, bis Innen- und Außentemperatur verringgert werden.

Die Modelle mit Digitalanzeige enthalten ein Diagnose-System, das jegliche Vorfälle aufspürt und anziegt. Sie sind auf der Anzeige sightbar:

4.4 Kein Betrieb. Es blinkt das Symbol Sellen Sie den Auswahrscheinter für die Funktionen auf 0 und stellen Sie die Zeit ein (Punkt 2.3).
4.5 Kein Betrieb. Es blinkt das Symbol der Herd war mehrere Stunden lang in Betrieb und hat sich aus Sicherheitsgründen automatisch abgeschaltet. Stellen Sie den Auswahlschalter für die Funktionen auf 0 und stellen Sie die Zeit ein (Punkt 2.3).
4.6 Kein Betrieb. Das Symbol blinkt. Stellen Sie den Auswahrscheinlichkeit auf 0 und haben Sie die Sperre des Herdes auf (Punkt 2.11).
4.7 Betrieb. Das Symbol binkt. Betätigen Sie eine beliebige Taste.

• Manipulieren Sie den Herd nicht, um ihn zu reparieren, rufen Sie ihren Kundendienst an.

Sicherheit

Die Installation des Herdes muss durch einen zuständigen Installateur durchgeführt werden, der die Anweisungen und Schemata des Herstellers befolgt.
Die Elektroinstallation muss gemäß der auf dem Typenschild angegebenen Maximalleistung

bemessen werden und die Steckdose mit Erdung vorschriftsgemäß sein.

• Der Stromkreis, der den Herd speist, muss einen Schalter mit allpoliger Trennung mit mindestens 3 mm Kontaktöffnung aufweisen.
• Wenn das Stromkabel beschädigt ist, muss es durch ihren Kundendienst oder ähnlich qualifi ziertes Personal ausgetauscht werden, damit Gefahren vermieden werden.
• Stellen Sie sichere, dass das Gerät abgeschaltet ist, bevor Sie die Lampe austauschen, um mögliche Stromschläge zu vermeiden.
• Verwenden Sie keine Poliermittel oder harten Metallschwämme für die Reinigung der Herdtür, da die Fläche zerkratzt und Bruch mit Glassplittern hervorgerufen werden können.
• Halten Sie keine Kinder vom Herd fern. Wahrend des Betriebs können einige der zugänglichen Bereiche besteht werden.
• Vermeiden Sie das Berühren der Heizelemente des Herds.
• Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschrankten körperlichen, sensorischen oder geistigen Fährigkeiten geeignet, oder die über keinerlei Erfahrung oder Kenntnisse im Umgang mit diesen Geräten verfügen. Es sei dann, der Umgang erfolgt im Beisein eines für ihre Sicherheit zuständigen Verantwortlichen oder sie wurden zuvor im Umgang mit diesen Geräten unterwiesen. Kinder sollen den Kühlschrank nur unter Aufsicht verwenden, um zu verhindern, dass sie mit dem Gerät speien.

Umwelt

Der Herd wurde unter Berücksichtigung des Umweltschutzes konzipiert.

Denken Sie an die Umwelt. Vorheizen des Herdes nur bei Notwendigkeit (schauen Sie in der Tabelle nach). Verwenden Sie vorzugswise Formen in dunklen Farben. Bei langen Backzeiten stellen Sie den Herd 5 oder 10 Minuten vor der vorgesehenen Zeit ab.

Handhabung von Abfallprodukten elektrischer und elektronischer Geräte.

Das Symbol weist daraufhin, dass das Gerät nicht mit dem normalen Hausmüll entsorgt werden darf.

Bringen Sie den Herd in ein Entsorgungszentrum. Die Entsorgung von Elektrohaushaltsgeräten verhindert negative Auswirkungen auf Gesundheit, Umwelt und ermöglich das Einsparen von Energie und Ressourcen. Für weitere Informationen wenden Sie sich an die lokalen Behörden oder an die Einrichtung, in der Sie den Herd erworben haben.

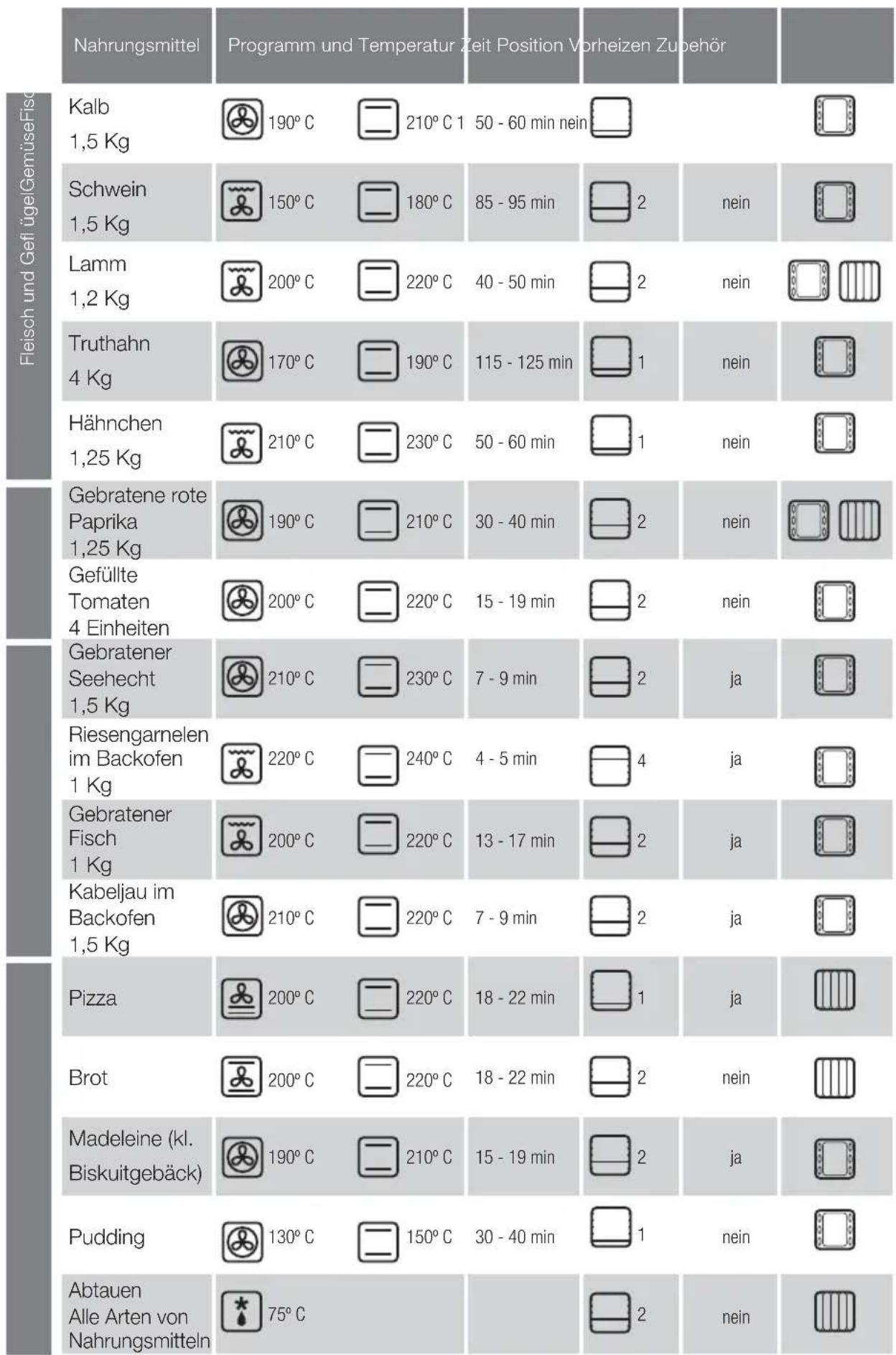

Tabelle zum Garen
