6H175X - Forno FAGOR - Manual de utilização gratuito

MANUAL DE UTILIZADOR 6H175X FAGOR

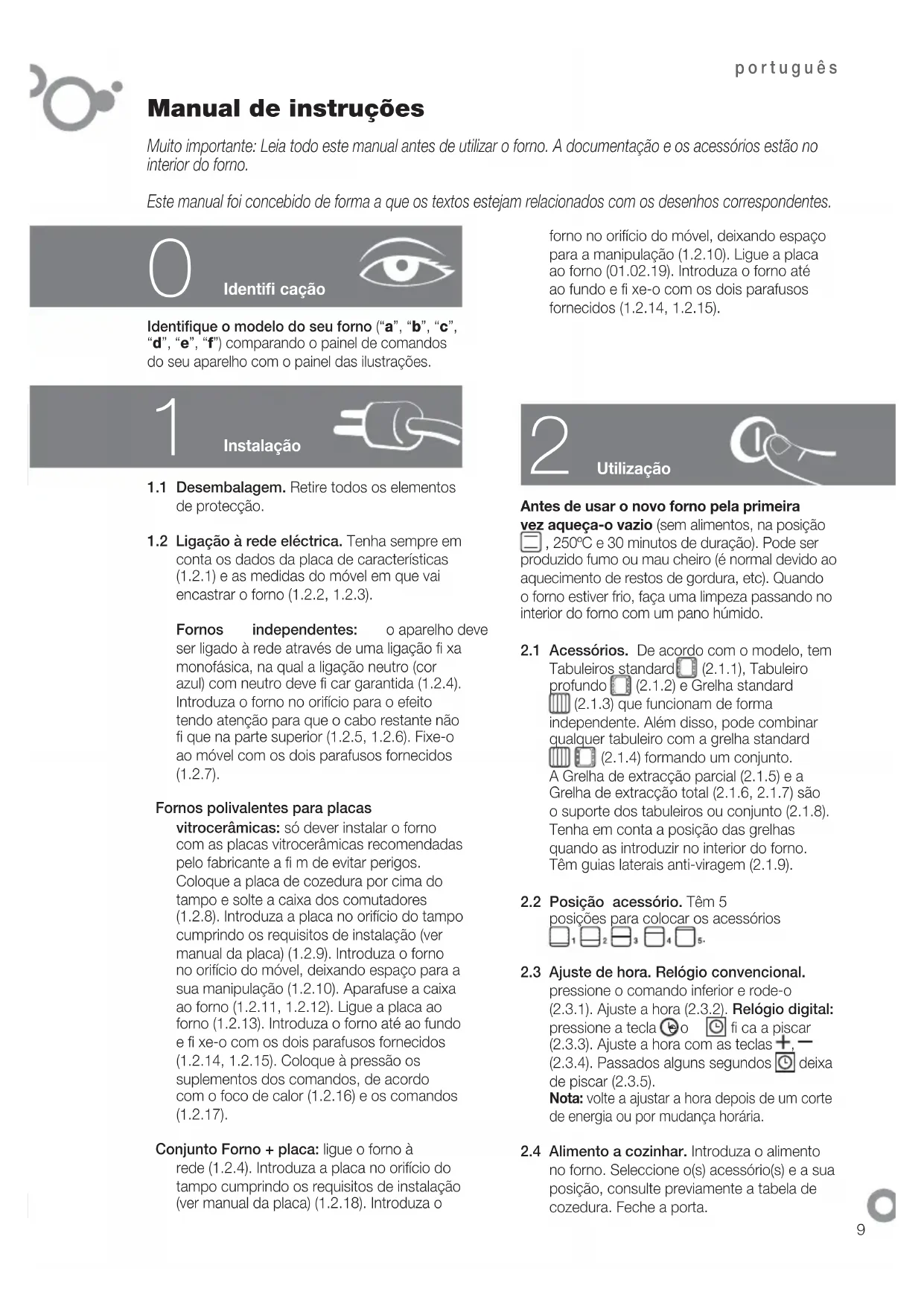

Manual de instruções Muito importante: Leia todo este manual antes de utilizar o forno. A documentação e os acessórios estão no interior do forno. Este manual foi concebido de forma a que os textos estejam relacionados com os desenhos correspondentes.

Instalação Utilização Identifi que o modelo do seu forno (“a”, “b”, “c”, “d”, “e”, “f”) comparando o painel de comandos do seu aparelho com o painel das ilustrações.

1.1 Desembalagem. Retire todos os elementos

1.2 Ligação à rede eléctrica. Tenha sempre em

conta os dados da placa de características (1.2.1) e as medidas do móvel em que vai encastrar o forno (1.2.2, 1.2.3). Fornos independentes: o aparelho deve ser ligado à rede através de uma ligação fi xa monofásica, na qual a ligação neutro (cor azul) com neutro deve fi car garantida (1.2.4). Introduza o forno no orifício para o efeito tendo atenção para que o cabo restante não fi que na parte superior (1.2.5, 1.2.6). Fixe-o ao móvel com os dois parafusos fornecidos (1.2.7). Fornos polivalentes para placas vitrocerâmicas: só dever instalar o forno com as placas vitrocerâmicas recomendadas pelo fabricante a fi m de evitar perigos. Coloque a placa de cozedura por cima do tampo e solte a caixa dos comutadores (1.2.8). Introduza a placa no orifício do tampo cumprindo os requisitos de instalação (ver manual da placa) (1.2.9). Introduza o forno no orifício do móvel, deixando espaço para a sua manipulação (1.2.10). Aparafuse a caixa ao forno (1.2.11, 1.2.12). Ligue a placa ao forno (1.2.13). Introduza o forno até ao fundo e fi xe-o com os dois parafusos fornecidos (1.2.14, 1.2.15). Coloque à pressão os suplementos dos comandos, de acordo com o foco de calor (1.2.16) e os comandos (1.2.17). Conjunto Forno + placa: ligue o forno à rede (1.2.4). Introduza a placa no orifício do tampo cumprindo os requisitos de instalação (ver manual da placa) (1.2.18). Introduza o

Identifi cação forno no orifício do móvel, deixando espaço para a manipulação (1.2.10). Ligue a placa ao forno (01.02.19). Introduza o forno até ao fundo e fi xe-o com os dois parafusos fornecidos (1.2.14, 1.2.15). Antes de usar o novo forno pela primeira vez aqueça-o vazio (sem alimentos, na posição

, 250ºC e 30 minutos de duração). Pode ser produzido fumo ou mau cheiro (é normal devido ao aquecimento de restos de gordura, etc). Quando o forno estiver frio, faça uma limpeza passando no interior do forno com um pano húmido.

2.1 Acessórios. De acordo com o modelo, tem

(2.1.1), Tabuleiro profundo (2.1.2) e Grelha standard (2.1.3) que funcionam de forma independente. Além disso, pode combinar qualquer tabuleiro com a grelha standard (2.1.4) formando um conjunto. A Grelha de extracção parcial (2.1.5) e a Grelha de extracção total (2.1.6, 2.1.7) são o suporte dos tabuleiros ou conjunto (2.1.8). Tenha em conta a posição das grelhas quando as introduzir no interior do forno. Têm guias laterais anti-viragem (2.1.9).

2.2 Posição acessório. Têm 5

posições para colocar os acessórios

(2.3.4). Passados alguns segundos

deixa de piscar (2.3.5). Nota: volte a ajustar a hora depois de um corte de energia ou por mudança horária.

2.4 Alimento a cozinhar. Introduza o alimento

no forno. Seleccione o(s) acessório(s) e a sua posição, consulte previamente a tabela de cozedura. Feche a porta.português

2.5 Selecção função de cozedura.

Seleccione a função de cozedura de acordo com o modelo rodando o comando selector. O piloto de funcionamento acende-se.

2.6 Selecção da temperatura

. Seleccione a temperatura rodando o comando selector. O piloto desliga-se quando atingir a temperatura seleccionada.

2.7 Selecção da duração. Temporizador

seleccione os minutos rodando o comando selector. (2.7.1). Se pretender que funcione sem limite de tempo, coloque-o na posição manual . Relógio convencional: rode o comando inferior para a esquerda e seleccione os minutos (2.7.2). Se pretende que funcione sem limite de tempo, coloque-o na posição manual

e faça coincidir a seta vermelha com as horas que indicam os ponteiros do relógio. Relógio digital: pressione a tecla

e o fi ca a piscar (2.7.3). Ajuste a duração com as teclas , (2.7.4). Passados alguns segundos

2.8 Selecção hora início.

Relógio convencional: uma vez seleccionado o programa, temperatura e duração, pressione o comando superior e rode-o até que a seta vermelha indique a hora de início.

2.9 Selecção hora fi m.

Relógio digital: uma vez seleccionado o programa, temperatura e duração, pressione a tecla

começa a piscar (2.9.1). Ajuste a hora que pretende para fi nalizar a cozedura pressionando as teclas

(2.9.2). Passados alguns segundos

2.10 Função avisador.

Relógio convencional: Seleccione a posição 0 com o comando de programa (2.10.1). Pressione e rode o comando superior até que a seta vermelha indique a hora de aviso (2.10.2). Só funciona se o forno estiver desligado. Relógio digital: pressione várias vezes a tecla

e o fi ca a piscar (2.10.3). Ajuste a duração com as teclas , (2.7.4). Passados alguns segundos

deixa de piscar. Funciona com o forno ligado e desligado.

2.11 Função bloqueio. Para evitar manipulações

por parte das crianças. Relógio convencional. pressione o comando inferior e rode-o até seleccionar .(2.11.1) Relógio digital: pressione durante 3 segundos simultaneamente as teclas

(2.11.2). Para desbloquear repita a operação. Advertências de utilização: uma vez fi nalizado o tempo de cozedura, coloque os comandos de função e temperatura na posição 0 e o comando de tempo na posição mão . Abra a porta do forno com cuidado, já que pode sair vapor quente.

Manutenção e limpeza

3.1 Limpeza de acessórios. Podem ir à

máquina de lavar loiça. Se os lavar à mão, utilize detergente de uso corrente. Coloque- os de molho para facilitar a limpeza.

3.2 Limpeza das guias laterais. Retire as guias

(3.2.1, 3.2.2), (3.2.3, 3.2.4) de acordo com o modelo. Podem ir à máquina de lavar loiça. Se as lavar à mão, utilize detergente de uso corrente e use uma esponja ou escova.

3.3 Limpeza interior do forno. Acende-se a luz

interior (3.3.1, 3.3.2). Modelos com paredes lisas: limpeza manual. Limpe o forno a uma temperatura morna usando um pano com água quente e vinagre. Modelos com paredes rugosas: produtos de limpeza. Função de cozedura , a 250ºC e 30-60 minutos de duração.

3.4 Limpeza do tecto. Se o grelhador for

rebatível (3.4.1, 3.4.2), passe um pano com água quente e vinagre.

3.5 Limpeza exterior do forno. Utilize produtos

neutros, secando bem com um pano suave. Advertências de utilização: 1. Certifi que-se de que o forno está desligado. 2. Nunca utilize máquinas de limpeza a vapor.português

Resolução de problemas Segurança Existem várias incidências que pode solucionar por si mesmo.

4.1 Não funciona. Verifi que se está ligado, e/ou

que o comando selector de tempo não está em 0.

4.3 Faz ruído depois da cozedura. É normal, o

ventilador continua a funcionar até reduzir a temperatura do interior e do exterior. Os modelos com ecrã digital incorporam um sistema de diagnóstico que detecta e avisa perante qualquer incidência. Poderá visualizá-la no ecrã:

4.4 Não funciona. Pisca o

Coloque o comando selector de funções no 0 e ajuste a hora (ponto 2.3).

4.5 Não funciona. Pisca o

O forno está a funcionar há várias horas e por razões de segurança desligou-se de forma automática. Coloque o comando selector de funções no 0 e ajuste a hora (ponto 2.3).

4.6 Não funciona. Pisca o

Coloque o comando selector de funções no 0 e desbloqueie o forno (ponto 2.11).

• Não manipule o forno para o reparar, contacte o serviço técnico. O forno foi concebido a pensar na conservação do meio ambiente. Respeite o meio ambiente. Aqueça previamente o forno só quando fi zer falta (consulte a tabela). Use preferentemente moldes de cor escura. Para grandes períodos de cozedura desligue o forno 5 ou 10 minutos antes do tempo previsto. Gestão de resíduos de aparelhos eléctricos e electrónicos. Não deite fora os aparelhos misturando-os com resíduos domésticos gerais. Entregue o seu forno num centro especial de recolha. A reciclagem de electrodomésticos evita consequências negativas para a saúde e para o meio ambiente, e permite poupar energia e recursos. Para mais informação, contacte as autoridades locais ou o estabelecimento onde adquiriu o forno.

• A instalação do forno deve ser efectuada por um instalador autorizado, que seguirá as instruções e esquemas do fabricante.

• A instalação eléctrica deve estar dimensionada à potência máxima indicada na placa de características e a tomada de corrente eléctrica com tomada de terra regulamentar.

• O circuito da rede que alimenta o forno deve ter um interruptor de corte unipolar de pelo menos 3 mm de separação entre contactos.

• Se o cabo de alimentação estiver danifi cado, deve ser substituído pelo serviço de pós- venda ou por pessoal qualifi cado por um cabo semelhante com o fi m de evitar danos.

• Certifi que-se de que o aparelho está desligado antes de substituir a lâmpada, para evitar possíveis choques eléctricos.

• Não utilizar produtos de limpeza abrasivos ou esfregões de metal duros para limpar a porta do forno, já que pode arranhar a superfície e provocar a ruptura no vidro.

• Manter as crianças pequenas afastadas do forno. Durante o funcionamento, existem partes acessíveis que podem aquecer.

• Evitar tocar nos elementos aquecedores dentro do forno.

• Este aparelho não está destinado a ser utilizado por pessoas com capacidades reduzidas.português

não não não não não não sim sim sim sim sim sim não não não

180º C 220º C 190º C 230º C 210º C 220º C 230º C 240º C 220º C 220º C 220º C 220º C 210º C 150º C piza pimentos vermelhos assados 1,25 Kg madalenas pescada assada 1,5 Kg porco 1,5 Kg pão tomates recheados 4 unid. pudim fl an camarão no forno 1 Kg frango 1,25 Kg descongelação para todo o tipo de alimentos peixes assados 1 Kg bacalhau no forno 1,5 Kg Programa e temperatura Tempo Posição Pré-aque- cimento Acessórios carnes e avesverduraspeixes e mariscosváriosenglish

ano ano ano ano ano ano

. Abre con coidado a porta do forno, xa que pode saír vapor quente.

3.5 Limpeza exterior do forno. Usa produtos

• Non utilizar produtos de limpeza abrasivos ou estropallos metálicos duros para limpar a porta do forno, xa que se pode riscar a superfi cie e provocar a rotura en anacos do vidro.

• Manter afastados do forno os nenos pequenos. Durante o funcionamento, hai partes accesibles que se poden quentar.

• Evitar tocar os elementos calefactores dentro do forno.
