Type de produit	Four électrique
Marque	Fagor
Modèle	6H175X
Options d'installation	Autoportant; avec table vitrocéramique; four + table de cuisson
Alimentation électrique	Connexion monophasée avec neutre (bleu) garantie; puissance maximale selon la plaque signalétique
Type de commande	Boutons mécaniques (horloge ordinaire ou affichage numérique selon le modèle)
Fonctions de cuisson	Fonctions multiples sélectionnables via le bouton sélecteur (par ex., traditionnel, chaleur tournante, grill, etc.)
Plage de température	Jusqu'à 250°C (comme indiqué dans le manuel)
Fonctions de minuterie	Sélection du temps de cuisson, départ différé (horloge ordinaire), réglage de l'heure de fin (numérique), fonction bip, fonctionnement manuel sans limite de temps
Sécurité enfants	Oui (activable via le bouton ou les boutons + et -)
Accessoires inclus	Plateau standard, plateau profond, grille standard; glissières latérales avec butées anti-basculement
Capacité du four	Non spécifié dans le manuel (estimation : environ 60-70 litres)
Parois intérieures	Parois lisses (nettoyage manuel) ou parois rugueuses (nettoyage catalytique) selon le modèle
Nettoyage	Accessoires et glissières lavables au lave-vaisselle; intérieur : eau tiède et vinaigre pour les lisses, fonction autonettoyante pour les rugueuses; extérieur avec nettoyants neutres
Caractéristiques de sécurité	Arrêt automatique après utilisation prolongée (modèles numériques); sécurité enfants; interrupteur unipolaire requis dans le circuit secteur
Affichage de diagnostic	Les modèles numériques affichent des codes d'erreur (par ex., symboles clignotants pour four ne fonctionnant pas, heure réglée, sécurité enfants)
Dimensions	Non spécifié dans le manuel (dimensions typiques d'un four encastrable : 595x595x550 mm)
Poids	Non spécifié (estimation : environ 30-40 kg)
Efficacité énergétique	Non spécifié (préchauffer uniquement si nécessaire, utiliser des moules foncés, éteindre tôt pour les cuissons longues)

FOIRE AUX QUESTIONS - 6H175X FAGOR

Comment régler l'horloge de mon four Fagor 6H175X ?

Comment activer la sécurité enfants ?

Que faire si le four ne s'allume pas ?

Comment nettoyer l'intérieur du four ?

Pourquoi de la fumée sort-elle pendant la cuisson ?

Comment utiliser la minuterie pour régler la durée de cuisson ?

Comment installer le four ?

Quels accessoires sont inclus avec le four ?

Comment régler l'heure de fin de cuisson ?

Que signifie l'affichage d'un symbole clignotant ?

MODE D'EMPLOI 6H175X FAGOR

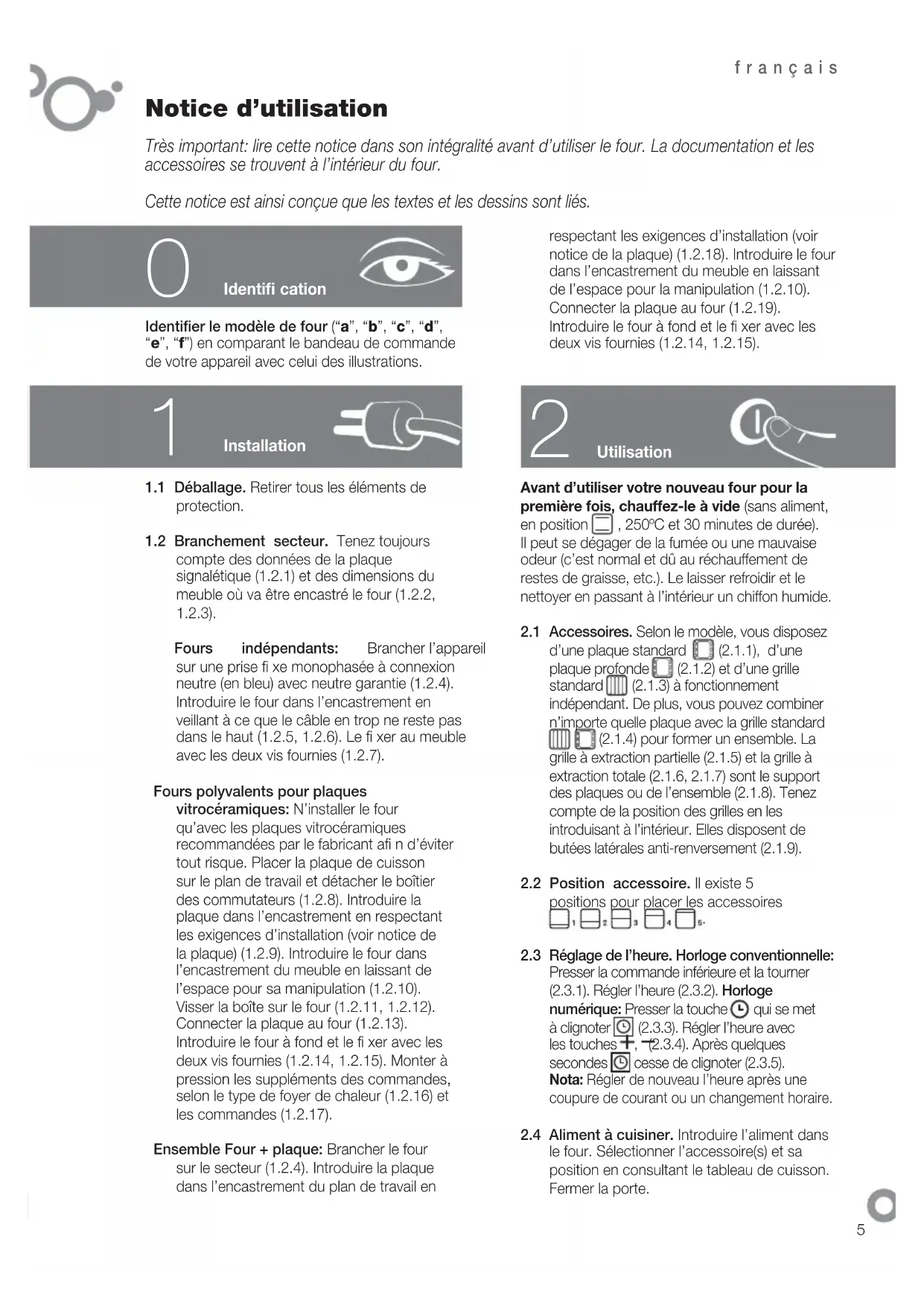

Notice d'utilisation

Très important: lore cette notice dans son intégrality avant d'utiliser le four. La documentation et les accessoires se trouvent à l'intérieur du four.

Cette notice est ainsi conque que les textes et les dessins sont liés.

Identifier le modele de four (a^ ,b^ ,c^ ,d^ , "e",f") en comparant le bandeau de commande de votre apparéil avec celui des illustrations.

respectant les exigences d'installation (voir notice de la plaque) (1.2.18). Introduire le four dans l'encastrement du meuble en laissant de l'espace pour la manipulation (1.2.10). Connecter la plaque au four (1.2.19). Introduire le four à fond et le fi xer avec les deux vis fournies (1.2.14, 1.2.15).

1 Installation

1.1 Deballage. Retirer tous les éléments de protection.
1.2 Branchement secteur. Tenez toujours compte des données de la plaque signalétique (1.2.1) et des dimensions du meuble où va être encastré le four (1.2.2, 1.2.3).

Fours independants: Brancher l'appareil sur une prise fi xe monophasee a connexion neutre (en bleu) avec neutre garantie (1.2.4). Introduire le four dans I'encastrement en veillant a ce que le cable en trop ne reste pas dans le haut (1.2.5, 1.2.6).Le fi xer au meuble avec les deux vis fournies (1.2.7).

Fours polyvalents pour plaques vitrocéramiques: N'installer le four qu'vec les plaques vitrocéramiques commandees par le fabricant af n d'eviter tout risque. Placer la plaque de cuisson sur le plan de travail et detacher le boitier des commutateurs (1.2.8). Introduire la plaque dans l'encastrement en respectant les exigences d'installation (voir notice de la plaque) (1.2.9). Introduire le four dans l'encastrement du meuble en laissant de l'espace pour sa manipulation (1.2.10). Visser la boite sur le four (1.2.11, 1.2.12). Connecter la plaque au four (1.2.13). Introduire le four a fond et le fi xer avec les deux vis fournies (1.2.14, 1.2.15). Monter a pression les suppléments des commandes, selon le type de foyer de chaleur (1.2.16) et les commandes (1.2.17).

Ensemble Four + plaque: Brancher le four sur le secteur (1.2.4). Introduire la plaque dans l'encastrement du plan de travail en

Utilisation

Avant d'utiliser votre nouveau four pour la première fois, chauffez-le à vide (sans aliment, en position , 250^ et 30 minutes de durée). Il peut se dégager de la fumée ou une mauvaise odeur (c'est normal et du au rechauffement de restes de graisse, etc.). Le laisser refroidir et le nettoyer en passant à l'intérieur un chiffon humide.

2.1 Accessoires. Selon le modele, vous disposez d'une plaque standard (2.1.1), d'une plaque profonde (2.1.2) et d'une grille standard (2.1.3) à fonctionnement independant. De plus, vous pouvez combiner n'importe qu'elle plaque avec la grille standard (2.1.4) pour former un ensemble. La grille a extraction partielle (2.1.5) et la grille a extraction totale (2.1.6, 2.1.7) sont le support des plaques ou de l'ensemble (2.1.8). Tenez compte de la position des grilles en les introduisant a l'intérieur. Elles disposent de butées laterales anti-renversement (2.1.9).
2.2 Position accessoire. Il existe 5 positions pour placer les accessoires
2.3 Réglage de l'heure. Horloge conventionnelle: Presser la commande inférieure et la toumer (2.3.1). Régler l'heure (2.3.2). Horloge numérique: Presser la touche qui se met à clignoter (2.3.3). Régler l'heure avec les touches (2.3.4). ÀpRES quelsques secondes cses de clignoter (2.3.5). Note: Régler de nouveau l'heure après une coupure de courant ou un changement horaire.
2.4 Aliment à cuisineur. Introduire l'aliment dans le four. Sélectionner l'accessoire(s) et sa position en consultant le tableau de cuisson. Fermer la porte.

2.5 Sélection fonction de cuisson. Sélectionner la fonction de cuisson selon le modele en tournant la commande. Le moyen de fonctionnement s'allume.
2.6 Sélection de la température C. Sélectionner la température en tournant la commande. Le tímoin s'eteint quand la température de consigne est atteinte.

FONCTIONS TEMPS

2.7 Sélection de la durée. Minuterie : Sélectionner les minutes en tournant la commande (2.7.1). Pour un fonctionnement sans limite de temps, la placer sur la position Manuel

Horloge conventionnelle: Tourner la commande inférieure vers la gauche et selectionner les minutes (2.7.2). Pour un fonctionnement sans limite de temps, la placer sur la position Manuel et faire coincider la flèche rouge avec les heures qu'indiquent les aiguilles de l'horloge.

Horloge numérique: Presser la touche et elle se met à clignoter (2.7.3). Régler la durée avec les touches +, - (2.7.4). Àpres quelques secondes cses de clignoter.

2.8 Sélection heures de commencement.

Horloge conventionnelle: ÀpRES avoir sélectionné programme, température et durée, presser la commande supérieure et la tourner jusqu'à que la flèche rouge indique l'heure de début.

2.9 Sélection heures fi n.

Horloge numérique: ÀpRES avoir sélectionné programme, température et durée, presser la touche © qui se met à clignoter (2.9.1). Régler l'heure de fi n de cuisson voulue en pressant les touches + (2.9.2). ÀpRES quelques secondes cses de clignoter.

2.10 Fonction averisseur.

Horloge conventionnelle: Sélectionner la position 0 avec la commande de programme (2.10.1). Presser et tourner la commande supérieure jusqu'à que la flèche rouge indique l'heure d'advertissement (2.10.2). Elle ne fonctionne que si le four est étant.

Horloge numérique: Presser plusieurs fois la touche qui se met à clignoter (2.10.3).

Regler la durée avec les touches (2.7.4).Aprés quelques secondes cesse de clignoter. Elle fonctionne avec le four allumé et eteint.

2.11 Fonction verrouillage. Pour éviter toute manipulation par les enfants.

Horloge conventionnelle: Presser la commande inférieure et la tourner jusqu'à selectionner (2.11.1)
Horloge numérique: Presser ensemble pendant 3 secondes les touches +, - et afficher (2.11.2). Pour le déverrouillage répéter l'opération.

Avertissements d'usage: Une fois terminé le temps de cuisson, remètre les commandes de fonction et température en position 0 et la commande de temps en position Manuel. Ouvrir avec précaution la porte du four car il peut sortir de la vapeur chaude.

3 Entretien et nettoyage

3.1 Nettoyage des accessoires. Lavables au lave-vaisselle. Pour les laver à la main, utiliser un détergent courant. Les laisser tremper pour faciliter le nettoyage.
3.2 Nettoyage des glissières laterales. Extraire les glissières (3.2.1, 3.2.2), (3.2.3, 3.2.4) selon le modele. Lavables au lave-vaiselle. Pour les laver à la main, utiliser un détergent courant et une éponge ou une Brosse.
3.3 Nettoyage interieur du four. Allumer la lumiere interieure (3.3.1, 3.3.2). Modetes a parois lisses: nettoyage manuel. Nettoyer le four a tempereature tiede en passant un chiffon mouilde d'eau chaude et de vinaigre. Modetes a parois rugueuses: autonettoyants. Fonction de cuisson a 250^ et 30-60 minutes de durée.
3.4 Nettoyage du plafond. Si le grille est rabattable (3.4.1, 3.4.2), passer un chiffon mouillé d'eau chaude et de vinaigre.
3.5 Nettoyage extérieur du four. Utiliser des produits neutres, bien secher avec un chiffon doux.

Avertissements d'usage: 1. S'assurer que le four est eteint. 2. Ne jamais utiliser de machines de nettoyage a vapeur.

Solution de problèmes

Il existe une série d'incidents que vous pouvez résoudre vous-même.

4.1 Le four ne fonctionne pas. Verifi er s'il est branché et/ou si la commande de temps n'est pas sur 0.
4.2 De la fumée sort pendant la cuisson.
Réduire la température et/ou nettoyer le four (point 3.3).
4.3 Bruit après la cuisson. C'est normal, le ventilateur continue à fonctionner jusqu'à diminuer la température interieure et extérieure.

Les modèles à écran numérique incorporent un système de diagnose qui déteche et avertit de tout incident. Vous pourrez le voir à l'écran:

4.4 Le four ne fonctionne pas. clignote. Placer la commande de fonctions sur 0 et régler l'heure (point 2.3).
4.5 Le four ne fonctionne pas. clignote. Le four a fonctionné pendant plusieurs heures et pour des raisons de sécurité il s'est déconnecté automatiquement. Placer la commande de fonctions sur 0 et régler l'heure (point 2.3).
4.6 Le four ne fonctionne pas. clignote. Placer la commande de fonctions sur 0 et déverrouiller le four (point 2.11).
4.7 Le four fonctionne. lignote. Presser une touche quelconque.

• Ne pas manipuler le four pour le réparer, appeler le service technique.

Sécurité

• L'installation du four doit être confiée à un installateur agréé qui suivra les instructions et les schémas du fabricant.

• L'installation électrique doit être dimensionné à la puissance maximale indiquée sur la plaque signalétique et la prise électrique équipée d'une mise à la terre réglementaire.

• Le circuit secteur qui allamente le four doit disposer d'un dispositif de coupure omnipolaire avec au moins 3 mm d'ecart entre contacts.

• Si le cable électrique est endommagé, il doit être remplaced par un technicien du service après-vente ou toute autre personne qualifiée a fi n d'éviter tout danger.
• S'assurer que l'appareil est débranché avant de remplaacer la lampe pour éviter un évientuel chocolélectrique.
• Ne pas utiliser de produits de nettoyage abrasifs ou d'éponges métalliques dures pour nettoyer la porte du four, car vous risquer de la rayer et de provoquer la cassure en petits morceaux du verre.
• Maintain les petits enfants éloignés du four.
  Pendant le fonctionnement, il existe des parties accessibles qui peuvent chauffer.
• Éviter de toucher les éléments chauffants à l'intérieur du four.
• Cet apparéil n'est pas destiné à être utilisé par des personnes à capacités réduites.

Environnement

Le four a eté concu en pensant à la conservation de l'environnement.

Respectez l'environnement. Ne préchauffer le four que si nécessaire (consulter le tableau). Utiliser de préférence des moules de couleurASF Pour de longues périodes de cuisson, arrêté le four 5 ou 10 minutes avant le temps prévu.

Gestion des apparéils électriques ou électroniques mis au rebut.

Ne pas éliminer les appareils en les mélangeant aux déchets domestiques généraux.

Remettez vous four dans un centre de collecte spécialise.

Le recyclage des apparèils electroménagers évite des conséquences négatives pour la santé et l'environnement et permet des économies d'énergie et de ressources.

Pour plus d'information, contacter les autorités locales ou l'établissement distributeur du four.

Tableau de Cuisson

Aliment	Programme et température	Temps Position	Préchauffage	Accessoires
Veau1,5 kg	190°C	210°C 1 50 - 60 min non
Porc1,5 kg	150°C	180°C	85 - 95 min	2
Agneau1,2 kg	200°C	220°C	40 - 50 min	2
Dinde4 kg	170°C	190°C	115 - 125 min	1
Poulet1,25 kg	210°C	230°C	50 - 60 min	1
Poivrons rouges grillés1,25 kg	190°C	210°C	30 - 40 min	2
tomatesfarcies4 unit.	200°C	220°C	15 - 19 min	2
Merluau four1,5 kg	210°C	230°C	7 - 9 min	2
Grosses cre-vettes au four1 kg	220°C	240°C	4 - 5 min	4
Poissonsgrillés1 kg	200°C	220°C	13 - 17 min	2
Morseau four1,5 kg	210°C	220°C	7 - 9 min	2
Pizza	200°C	220°C	18 - 22 min	1
Pain	200°C	220°C	18 - 22 min	2
Madeleineches	190°C	210°C	15 - 19 min	2
Flan	130°C	150°C	30 - 40 min	1
décongélationpour tout type d'aliments	75°C		2	non
