6H875ATCX - Elektrická rúra FAGOR - Bezplatný návod na obsluhu

Značka	Fagor
Model	6H875ATCX
Kategória	Elektrická rúra
Typ	Vstavaná
Napájanie	Jednofázové, 230 V / 50 Hz
Displej	Digitálny s hodinami a programátorom
Funkcie varenia	Rozmrazovanie, Tradičné pečenie, Intenzívne spodné pečenie, Jemný gril, Silný gril, Silný gril s ventilátorom, Turbo plus, Tradičné pečenie s ventilátorom, Jemné jedlá, 3D teplo, Gril so 4 výkonmi, Udržiavanie teploty
Čistenie	Pyrolýza (3 režimy: Pyro Turbo 2h, Pyro Eco 1h30, Auto Pyro)
Bezpečnosť	Detská poistka, automatické vypnutie (3h pri >100°C, 10h pri <100°C), uzamknutie dvierok počas pyrolýzy
Dodávané príslušenstvo	Štandardný plech, hlboký plech, štandardná mriežka, mriežky na čiastočné a úplné vytiahnutie, teleskopické výsuvy „impulse“
Vnútorné osvetlenie	Áno, s úsporným režimom
Časovač	Áno, s odpočítavaním a zvukovým signálom
Programovanie	Okamžitý štart, odložený štart, funkcia receptov (35 receptov)
Indikátor zvyškového tepla	Áno (teplomer zobrazený, kým je >60°C)
Počet úrovní	5 polôh pre príslušenstvo
Funkcia Celeris	Rýchly predohrev
Mriežka	Sklopná pre čistenie stropu

Často kladené otázky - 6H875ATCX FAGOR

Ako nastaviť čas na mojej rúre Fagor 6H875ATCX ?

Zapnite rúru, displej bliká. Pomocou tlačidiel + a - nastavte čas, potvrďte stlačením tlačidla OK. V prípade výpadku prúdu operáciu zopakujte.

Ako používať funkciu pyrolýzy ?

Odstráňte všetko príslušenstvo a veľké nečistoty. Zapnite rúru, stláčajte Pyro, kým sa nezobrazí požadovaný režim (Pyro Turbo, Pyro Eco alebo Auto Pyro). Potvrďte tlačidlom OK. Dvierka sa automaticky uzamknú. Po vychladnutí utrite biely popol vlhkou handričkou.

Čo robiť, ak rúra nehreje ?

Skontrolujte, či je rúra zapojená a či poistka funguje. Zvýšte zvolenú teplotu. Ak problém pretrváva, kontaktujte Technický servis.

Ako čistiť sklá rúry ?

Nechajte úplne vychladnúť. Otvorte dvierka a zaistite ich červenými zarážkami. Odklopte vonkajšie sklo pomocou dodaného príslušenstva. Na odstránenie vnútorných skiel potiahnite nahor zospodu dvierok. Umyte jemnou handričkou a čističom na sklá. Zložte späť podľa označení L (ľavá) a R (pravá) na vnútorných sklách a posledné sklo umiestnite tak, aby nápis PYROLYTIC smeroval k vám.

Ako aktivovať detskú poistku ?

Stlačte tlačidlo zámku na niekoľko sekúnd, či už je rúra v prevádzke alebo vypnutá. Zobrazí sa symbol. Rovnakým spôsobom ju deaktivujte.

Čo je funkcia Celeris ?

Funkcia Celeris umožňuje rýchly predohrev rúry. Vyberte režim pečenia, stlačte tlačidlo Celeris (alebo ho podržte 5 sekúnd pri pyrolýznych rúrach), kým sa nezobrazí symbol. Rúra pípne, keď je dosiahnutá teplota.

Ako naprogramovať pečenie s odloženým štartom ?

Vyberte režim a teplotu. Nastavte dĺžku pečenia tlačidlami + a -, potvrďte. Stlačte tlačidlo odložený štart, nastavte čas ukončenia pečenia, potvrďte. Rúra zobrazí prerušovanú čiaru a automaticky sa spustí, aby skončila v naprogramovanom čase.

Čo znamenajú chybové kódy F03 alebo F05 ?

F03: nie je možné vykonať pyrolýzu (zle zatvorené dvierka alebo chyba snímača). F05: softvérová chyba. V oboch prípadoch odpojte rúru na niekoľko minút. Ak kód pretrváva, kontaktujte Technický servis. Nepokúšajte sa o opravu sami.

Ako vymeniť žiarovku rúry ?

Uistite sa, že je rúra odpojená od siete. Nechajte vychladnúť. Odstráňte kryt žiarovky (zvyčajne v zadnej časti rúry). Nahraďte žiarovku rovnakým typom (pozri štítok). Naskrutkujte kryt späť. Zapojte rúru.

Môžem s touto rúrou používať teleskopické výsuvy ?

Áno, rúra môže byť vybavená teleskopickými výsuvmi s automatickým vysunutím „impulse“. Vložte ich do rúry bez plechu. Pri výsuvoch sa plech pri otvorení dvierok automaticky vysunie. Vždy používajte plech ako podložku pre jedlo.

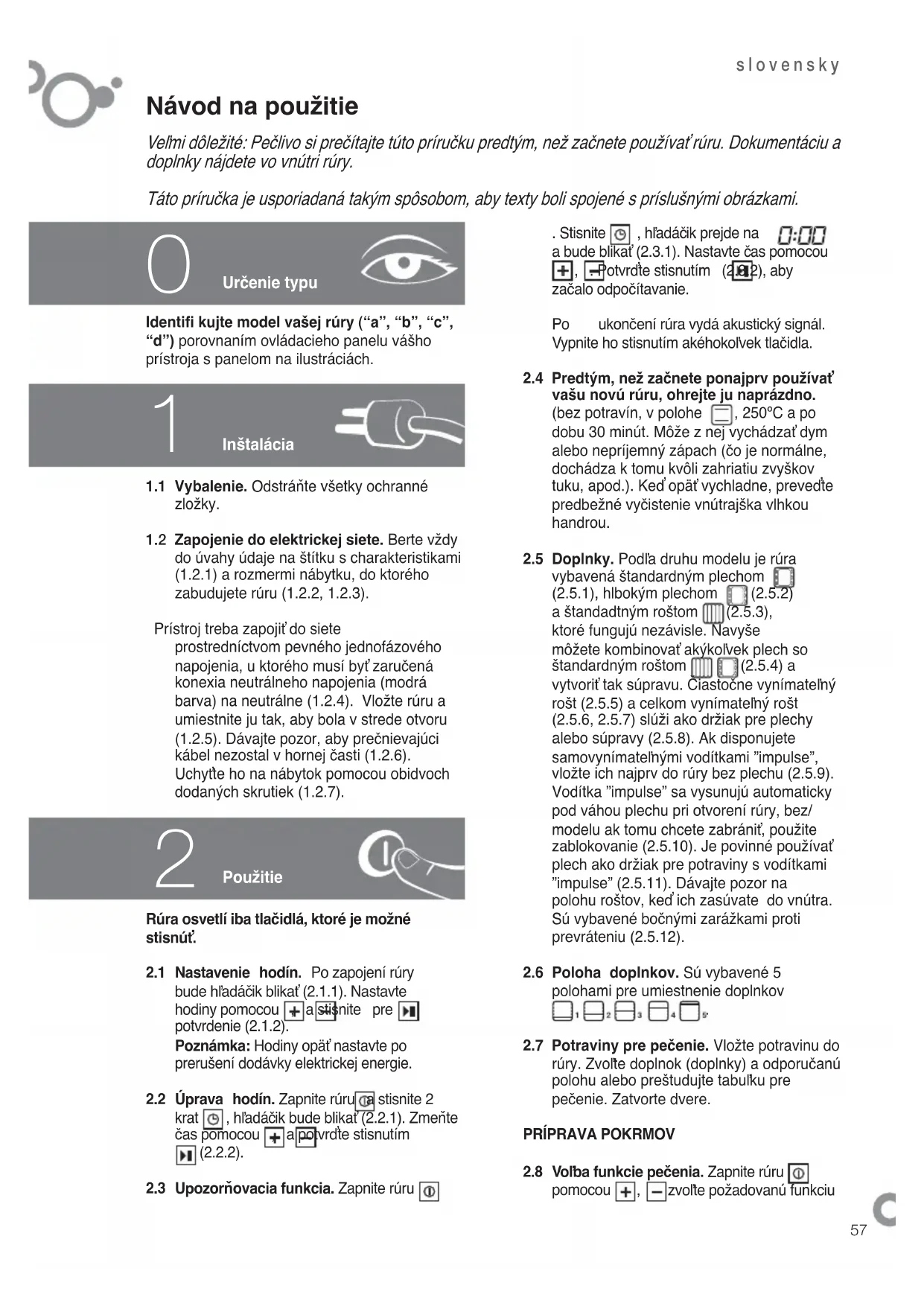

NÁVOD NA OBSLUHU 6H875ATCX FAGOR

Táto príručka je usporiadaná takým spôsobom, aby texty boli spojené s príslušnými obrázkami.

Určenie typu

Identifikujte model vašej rúry ("a", "b", "c", "d") porovnaním ovládacieho panela vášho prístroja s panelom na ilustráciách.

1

Inštalácia

1.1 Vybalenie. Odstráňte všetky ochranné zložky. 1.2 Zapojenie do elektrickej siete. Berte vždy do úvahy údaje na štítku s charakteristikami (1.2.1) a rozmermi nábytku, do ktorého zabudujete rúru (1.2.2, 1.2.3).

Prístroj treba zapojiť do siete prostredníctvom pevného jednofázového napojenia, u ktorého musí byť zaručená konexia neutrálneho napojenia (modrá farba) na neutrálne (1.2.4). Vložte rúru a umiestnite ju tak, aby bola v strede otvoru (1.2.5). Dávajte pozor, aby prečnievajúci kábel nezostal v hornej časti (1.2.6). Uchytte ho na nábytok pomocou obidvoch dodaných skrutiek (1.2.7).

2

Použitie

Rúra osvetlí iba tlačidlá, ktoré je možné stisnúť.

2.1 Nastavenie hodín. Po zapojení rúry bude hladáčik blikať (2.1.1). Nastavte hodiny pomocou a stisnite pre potvrdenie (2.1.2). Poznámka: Hodiny opäť nastavte po prerušení dodávky elektrickej energie. 2.2 Úprava hodín. Zapnite rúru, stisnite 2 krát, hladáčik bude blikať (2.2.1). Zmeňte čas pomocou + a vráťte stisnutím (2.2.2). 2.3 Upozorňovacia funkcia. Zapnite rúru ①

2.6 Poloha doplnkov. Sú vybavené 5 polohami pre umiestnenie doplnkov

2.7 Potraviny pre pečenie. Vložte potravinu do rúry. Zvoľte doplnok (doplnky) a odporúčanú polohu alebo preštudujte tabuľku pre pečenie. Zatvorte dvere.

PRÍPRAVA POKRMOV

2.8 Voľba funkcie pečenia. Zapnite rúru pomocou +, - zvoľte požadovanú funkciu

pečenia podľa vášho modelu: Rozmrazovanie. Rozmrazí za minimálnu dobu akýkoľvek výrobok. Tradičné teplo. Chlieb, torty, plnené pečivo a chudé mäso. Intenzívne prúdenie tepla. Silné spodné teplo sa rovnomerne rozkladá. Ideálne pre paelly, pizzy. Jemný gril. Hamburgery, toasty a potraviny s malým povrchom. Silný gril. Zapekanie: cestovín, soufflé a omáčky bechamel. Silný vzduchový gril. Gratinuje rovnomerne rozložením tepla. Ideálne na opekanie veľkých kusov. Turbo plus. Teplo je vyrábané centrálnym odporom. Tradičný ohrev vzduchom. Pre akýkoľvek druh pokrmov. Je možné pripravovať niekoľko pokrmov súčasne, bez toho, aby sa miešali chute a pachy. Delikátne potraviny. Pre jogurty alebo sušené potraviny (huby). Teplo 3D. Umožňuje pečenie na niekoľkých plechoch súčasne. Gril so 4 stupňami. Gratinovanie trvá dlhšie ako pri normálnom grile. Udržiavanie tepla. Udržiava teplé už upečené jedlá.

Prečítajte si tabuľku, aby ste si overili, ktorá funkcia je najadekvátnejšia pre vami upravovanú potravinu. Potvrďte a spustí sa.

2.9 Zmena teploty. Po zvolení programu stisnite Upravte teplotu pomocou Potvrďte stisnutím. Ak budete dlhšie držať °C, zobrazí sa skutočná teplota vo vnútri rúry. Poznámka: Pečenie je možné zastaviť kedykoľvek stisnutím tlačidla. Vypnutie rúry stisnutím

ČASOVACIA FUNKCIA

2.10 Voľba trvania. Po zvolení programu a upravení teploty, stisnite v prípade potreby, kým sa nezobrazí (10.1). Regulujte čas pomocou + a potvrďte pomocou (2.10.2). Odpočítavanie začne ihneď po nastavení.

Poznámka: Počas pečenia teplomer bliká. Po dosiahnutí zvolenej teploty začne pískať.

2.12 Automatické odpojenie: Ak ste zabudli rúru vypnúť, sama sa automaticky vypne po uplynutí istej doby. S teplotou nižšou ako 100 °C sa rúra vypne po 10 hodinách. Pri teplote vyššej ako 100 °C sa vypne po 3 hodinách.

2.13 Funkcia Celeris. Odporúčaná pre jedlá, ktoré treba dopohriať. Pyrolytická rúra: Zvoľte funkciu (2.9). Stisnite a znova stlačte počas 5 sekúnd, kým sa na displeji neobjaví. Potvrďte stisnutím (2.13.1). Po dosiahnutí teploty, zmizne. Nepyrolytická rúra: Zapnite rúru a zvoľte funkciu (2.9). Stisnite (2.13.2). Rúra dosiahne rýchlo teplotu, požadovanú pre túto funkciu. Po dosiahnutí teploty, symbol zmizne a môžete vložiť potraviny.

Poznámka: U niektorých programov nie je funkcia Celeris aplikovateľná.

2.14 Zvyškové teplo. Ak sa rúra aj po vypnutí udržiava horúca, objaví sa na obrazovke, pokiaľ vnútorná teplota bude vyššia ako 60 °C.

2.15 Funkcia zablokovania kláves: Slúži na to, aby sa zabránilo deťom manipulovať s rúrou. Keď rúra pečie alebo je celkom vypnutá, držte stisnuté tlačidlo po dobu niekoľkých sekúnd (2.15.1). Pre odblokovanie rúry zopakujte operáciu.

U niektorých modelov, keď rúra pečie alebo je celkom vypnutá, stisnite na dobu niekoľkých sekúnd (2.15.2). Pre odblokovanie zopakujte operáciu.

Poznámka: Ak zablokujete rúru, keď je zapnutá, môžete ju vypnúť dlhým stisnutím tlačidla ①

2.16 Funkcia recepty Zapnite rúru. Stlačte tlačidlo (16.1), pomocou neho vyberte vhodný recept medzi nižšie uvedenými a potvrďte (16.2). Nastavte hmotnosť pomocou + a potvrďte (16.3). Nastavte stupeň dokončenia (málo upečené až veľmi upečené) pomocou + a potvrďte (16.4). Rúra začne piecť (2.16.5). Recepty, ktoré sú označené

P01	Plnené paradajky	P01
P02	Pečné Červě napriky	P02
	Paella	P03
	Pečivo plnené treskou a krevetami	P04
	Lístkové cesto s párkom	P05
	Ryža s králichím鬆om	P06
	Pizza so 4 syrami (çerstve cesto)	P07
P03	Pečéná treska	P08
P04	Losos na pive	P09
P05	Pstruh v šampiñónoch	P10
P06	Krevety	P11
	Čert obyčajné so slávkami	P12
	Pečeny pagel	P13
	Tuniaková kolieska na cibuli	P14
	Otvorené sardely	P15
	Langusta	P16
P07	Bravčový chrbát	P17
P08	Pečné jahnacia	P18
P09	Telacie roti	P19
P10	Pečeny králik	P20
P11	Pečné kura	P21
	Telacie rebierka	P22
	Špikovaná sviečková pečěnka	P23
	Plnená másová roláda	P24
	Kačica na pomarančoch	P25
	Pečné prepelice	P26
P12	Tradičné piškóta	P27
P13	Perníčky	P28
P14	Vajcový námyp	P29
P15	Chlieb, Prédpečené bagety	P30
	Mandlová torta	P31
	Jablková torta	P32
	Petichoux	P33
	Roláda	P34
	Pečné jablák	P35

(^*) ,vyžadujú predhriatie ,s výnimkou naprogramovania odloženia pečenia.

Poznámka: Počas pečenia, ak budete držať stlačené [m], zobrazí sa informácia o recepte, ktorý sa práve pripravuje (2.16.6).

2.17 Funkcia osvetlenia vnútrajška rúry: Keď je rúra v spôsobe šetrenia energiou, svetlo sa rozsvieti iba na niekoľko sekúnd po stlačení ° C .Môžete tento spôsob deaktivovať, aby svetlo zostalo trvalo rozsvietené počas celého pečenia. Za týmto účelom stlačte, keď je rúra vypnutá, súčasne klávesy ^+ ,d kým sa neozve zapískanie. Pre návrat do spôsobu šetrenia energiou, zopakujte operáciu.

3

Údržba a čistenie

Ak sa panely dostatočne sami nečistia, treba ich regenerovať. Za týmto účelom odoberte všetky doplnky a nádoby z vnútrajška rúry. Pečlivo očistite tie povrchy rúry, ktoré nie sú samočistiteľné. Zvoľte funkciu

Nastavte teplotu na 250° C a dobu na 30 a 哭 60 minút, v závislosti od stupňa znečistenia.

Keď čistiaci program skončí a rúra vychladne, očistite navlhčenou hubkou samočistiace prvky, ktoré budú opäť celkom funkčné.

Pyrolytické rúry

3.4 Čistenie pyrolyzou

• Čistenie odstraňuje nečistoty pri vysokých teplotách. Dym a pachy sa odstránia priechodom cez katalyzátor.
• Netreba s čistením čakať, až sa v rúre usadí veľa tuku.
• Po ukončení pyrolýzy, až bude rúra studená, očistite ju vlhkou handrou, aby ste odstránili zvyšky bieleho popola.
• Než spustíte pyrolýzu, odoberte všetky doplnky z rúry, vrátane kuchynských doplnkov a teleskopických vodítok.
• Ak sa vyleje veľa jedla, treba ho odstrániť predtým, než začnete vykonávať pyrolýzu, aby ste zabránili tomu, že by sa zapálili alebo sa tvorilo príliš dymu.
• Počas pyrolýzy sa povrchy ohrievajú viac ako pri normálnom používaní. Udržujte deti v dostatočnej vzdialenosti.

Môžete si vybrať medzi tromi druhmi pyrolýzy, pre vykonanie čistenia.

Pyro Turbo P: Čistenie trvá 2 hodiny.

Poznámka: U tejto varianty je možné čistiť pyrolýzou doplnok smaltovaný podnos. Umiestnite ho do úrovne 2. Predom odstráňte prebytok usadeného tuku.

Pyro Eco: Čistenie trvá 1 hodinu a 30 minút.

Auto Pyro: Čas závisí od stupňa znečistenia rúry.

Aktivujte rúru zapnutím, stláčajte, až kým nezvolíte požadovaný spôsob čistenia. Potvrďte (4.1). Pyrolýza sa ihneď spustí.

3.6 Čistenie vnútorných stien. Odoberte bočné vodítka, aby ste odstránili zvyšky tuku alebo popola, ktoré by mohli zostať po vykonaní čistenia. V závislosti od modelu disponujú bočné vodítka dvomi druhmi upevnenia, bez držiaku (3.6.1, 3.6.2) alebo s držiakom (3.6.3, 3.6.4). Po ich vyňatí použite vlhkú handričku na vyčistenie bočných stien (3.6.5). Keď budú steny rúry čisté, nasaďte znova vodítka.

Ak vaša rúra disponuje sklápacím grilom, vytiahnite ho smerom hore a zatlačte dole, aby ste ho roztiahli (3.6.6) a vyčistite strop vlhkou handričkou (3.6.7).

3.7 Čistenie skla.

Vonkajšie čistenie: Použite jemnú handričku nasiaknutú výrobkom na čistenie skla.

Vnútorné čistenie: Ak je vnútorná časť medzi sklami špinavá, môžete ich rozmontovať pre ich vyčistenie. Keď je rúra studená, otvorte dvere na doraz (3.7.1) a zabezpečte červenými zarážkami, ktoré sú dodávané v plastike s doplnkami (3.7.2). Vložte obidva zvyšné doplnky, aby ste zdvihli sklo pomocou páky (3.7.3). Odoberte sklá (3.7.4), vyčistite ich a vysušte handričkou (3.7.5). Ak treba, odoberte sadu vnútorných skiel dverí. Táto sada sa môže skladať z jedného alebo dvoch skiel, v závislosti od modelu, s čiernou zarážkou na každom rohu. Pre ich odobranie vložte ruku do spodnej časti dverí a zatiahnite smerom hore (3.7.6). Po ich vyňatí odstráňte zarážky, aby ste mohli vyčistiť sklá (3.7.7).

Keď budú sklá čisté (3.7.8), znova ich nasaďte do gumových zarážok, s výstupkom smerom hore (3.7.9) a nasaďte sklá tak, aby "L" ľavé a "R" pravé, dostali vedľa pántov (3.7.10). Nakoniec nasaďte zvyšné sklo tak, aby bolo možné prečítať slovo PYROLYTIC (3.7.11). Odstráňte zarážky (3.7.12) a zatvorte dvere.

Varovanie pri používaní:

• Ubezpečte sa, že je rúra vypnutá.
• Než sklo uvoľníte, nechajte ho vychladnúť.
• Nikdy nepoužívajte prístroje na čistenie pomocou pary.

4.1 Rúra sa neohrieva. Skontrolujte, či je zapojená alebo či nie je spálená poistka. Zvýšte zvolenú teplotu. 4.2 Vnútorné svetlo nefunguje. Vymeňte žiarovku alebo poistku. 4.3 Počas pečenia vychádza dym. Znížte teplotu a/alebo vyčistite rúru. 4.4 Čistenie prostredníctvom pyrolyzy sa neprevádza. Skontrolujte, či sú dvere dobre zatvorené. Závada v systéme blokovania alebo teplotného čidla. Kontaktujte záručný servis. 4.5 Rúra vydáva pískavý zvuk. Bola dosiahnutá zvolená teplota. Skončil sa cyklus pečenia. 4.6 Po skončení pečenia rúra stále robí hluk. To je normálne, ventilátor ďalej funguje, dokiaľ sa nezníži teplota vo vnútri aj vonku. 4.7 Upozornenie na problémy.

F01 Závada na teplotnom čidle. F02 Zablokované dvere (4.7.1). F03 Nie je možné uskutočniť pyrolyzu. F04 Závada v zablokovaní dverí. F05 Porucha softvéru. F06 Prerušenie elektrického napájania počas pečenia. Automatické odpojenie po niekoľkých hodinách fungovania (4.7.2).

Nemanipulujte s rúrou. Pre opravu kontaktujte záručný servis.

5

Bezpečnosť

Montáž rúry musí realizovať autorizovaný servisný technik, ktorý sa bude riadiť inštrukciami a nákresmi výrobcu. - Elektrická inštalácia musí zohľadňovať maximálny príkon spotrebiča uvedený na typovom štítku a musí byť vykonaná podľa platných predpisov. V obvode napájania musí byť zaradené zariadenie, ktoré odpája všetky póly zdroja a vzdialenosť jeho kontaktov v rozpojenom stave je minimálne 3 mm. - Ak je napájací kábel poškodený, musí byť vymenený autorizovaným servisom, aby sa predišlo nebezpečenstvu. Pri výmene žiarovky sa uistite,

že prístroj je vypnutý, aby sa predišlo prípadným zásahom elektrickým prúdom.

Nepoužívajte brúsiace čistiace prostriedky ani kovové drôtenky na čistenie dvierok rúry. Mohol by sa nimi poškriabať a zničiť sklenený povrch. Dajte pozor, aby sa malé deti nepribližovali k rúre. Počas pečenia sa môžu zahriať aj zvonku prístupné časti rúry. - Nedotýkajte sa ohrevných telies vo vnútri rúry. Tento prístroj nesmú používať osoby (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatočnými skúsenosťami či znalosťami, ak nie sú pod dohľadom alebo nie sú riadne poučené o používaní spotrebiča osobou zodpovednou za ich bezpečnosť. Nedovoľte deťom, aby spotrebič používali ako hračku.

Životné prostredie

Rúra bola vyrobená podľa zásad pre ochranu životného prostredia.

Respektujte životné prostredie. Rúru predhrievajte iba v prípadoch, kedy je to skutočne potrebné (viď tabuľku). Používajte najmä nádoby tmavej farby. Pri dlhej dobe pečenia vypnite rúru 5 až 10 minút pred plánovaným ukončením pečenia.

Vyradenie spotrebiča z prevádzky.

Symbol oznamuje, že sa prístroj nesmie vyhadzovať do bežných kontajnerov na domáci odpad.

Vyradenú rúru odneste do špeciálneho zberného centra pre zber elektroodpadu. Recyklovanie domácich spotrebičov zabraňuje negatívnym vplyvom na zdravie človeka, na životné prostredie a pomáha šetriť energiu a prírodné zdroje. Viac informácií získate na www. envidom.sk, prípadne kontaktujte miestne úrady alebo predajné miesto, kde ste spotrebič kúpili.

Tabuľka pečenia

Jedlo	Program a teplota Čas	Pozícia	Predhriatie	Príslušenstvo
Telacie mäso 1,5 Kg	190°C	210°C 1	50 - 60 min	Nie
Bravčové mäso 1,5 Kg	150°C	180°C	85 - 95 min	Nie
Baranie mäso 1,2 Kg	200°C	220°C	40 - 50 min	Nie
Morčacie mäso 4 Kg	170°C	190°C	115 - 125 min	Nie
Kuracie mäso 1,25 Kg	210°C	230°C	50 - 60 min	Nie
Pečené Červéné paprčky 1,25 Kg	190°C	210°C	30 - 40 min	Nie
Plnené paradajky 4 Jednotky	200°C	220°C	15 - 19 min	Nie
Pečený pstruh 1,5 Kg	210°C	230°C	7 - 9 min	Áno
Opekané langusty 1 Kg	220°C	240°C	4 - 5 min	Áno
Pečené ryby 1 Kg	200°C	220°C	13 - 17 min	Áno
Opekaná treska 1,5 Kg	210°C	220°C	7 - 9 min	Áno
Pizza	200°C	220°C	18 - 22 min	Áno
Chlieb	200°C	220°C	18 - 22 min	Nie
Muffi ny	190°C	210°C	15 - 19 min	Áno
Nákyp	130°C	150°C	30 - 40 min	Nie
Odmrazovanie větkych typov potravín	75°C		2	Nie
