GEBRUIKSAANWIJZING 6H875ATCX FAGOR

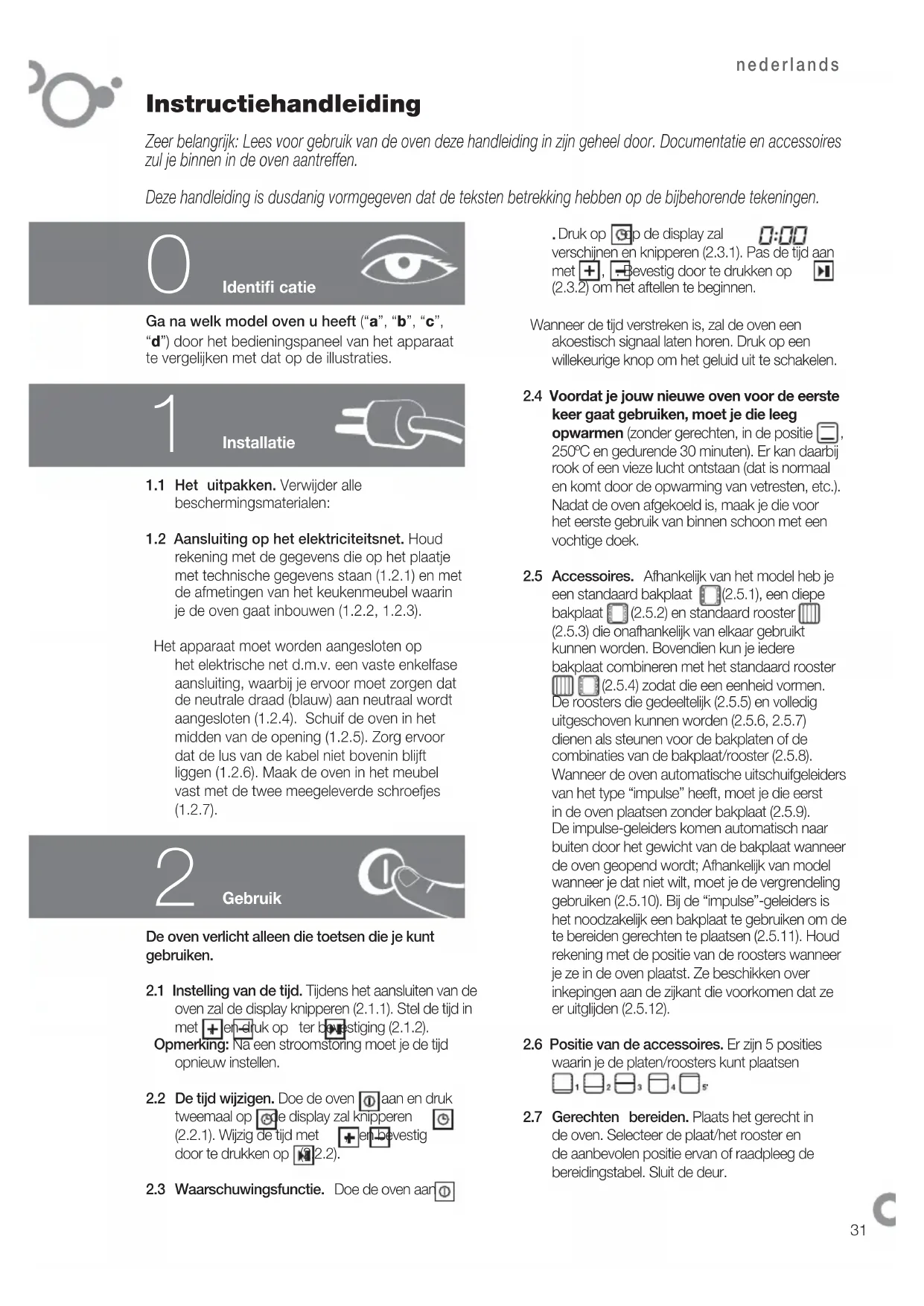

Instructiehandleiding

Zeer belangrijk: Lees voor gebruik van de oven deze handleiding in zijn geheel door. Documentatie en accessoires

zul je binnen in de oven aantreffen.

Deze handleiding is dusdanig vormgegeven dat de teksten betrekking hebben op de bijbehorende tekeningen.

Ga na welk model oven u heeft (“a”, “b”, “c”,

“d”) door het bedieningspaneel van het apparaat

te vergelijken met dat op de illustraties.

1.1 Het uitpakken. Verwijder alle

beschermingsmaterialen:

1.2 Aansluiting op het elektriciteitsnet. Houd

rekening met de gegevens die op het plaatje

met technische gegevens staan (1.2.1) en met

de afmetingen van het keukenmeubel waarin

je de oven gaat inbouwen (1.2.2, 1.2.3).

Het apparaat moet worden aangesloten op

het elektrische net d.m.v. een vaste enkelfase

aansluiting, waarbij je ervoor moet zorgen dat

de neutrale draad (blauw) aan neutraal wordt

aangesloten (1.2.4). Schuif de oven in het

midden van de opening (1.2.5). Zorg ervoor

dat de lus van de kabel niet bovenin blijft

liggen (1.2.6). Maak de oven in het meubel

vast met de twee meegeleverde schroefjes

2.1 Instelling van de tijd. Tijdens het aansluiten van de

oven zal de display knipperen (2.1.1). Stel de tijd in

met , en druk op ter bevestiging (2.1.2).

Opmerking: Na een stroomstoring moet je de tijd

2.2 De tijd wijzigen. Doe de oven aan en druk

tweemaal op , de display zal knipperen

(2.2.1). Wijzig de tijd met , en bevestig

door te drukken op (2.2.2).

2.3 Waarschuwingsfunctie. Doe de oven aan

Druk op , op de display zal

verschijnen en knipperen (2.3.1). Pas de tijd aan

, . Bevestig door te drukken op

(2.3.2) om het aftellen te beginnen.

Wanneer de tijd verstreken is, zal de oven een

akoestisch signaal laten horen. Druk op een

willekeurige knop om het geluid uit te schakelen.

2.4 Voordat je jouw nieuwe oven voor de eerste

keer gaat gebruiken, moet je die leeg

opwarmen (zonder gerechten, in de positie

250ºC en gedurende 30 minuten). Er kan daarbij

rook of een vieze lucht ontstaan (dat is normaal

en komt door de opwarming van vetresten, etc.).

Nadat de oven afgekoeld is, maak je die voor

het eerste gebruik van binnen schoon met een

2.5 Accessoires. Afhankelijk van het model heb je

een standaard bakplaat

(2.5.2) en standaard rooster

(2.5.3) die onafhankelijk van elkaar gebruikt

kunnen worden. Bovendien kun je iedere

bakplaat combineren met het standaard rooster

(2.5.4) zodat die een eenheid vormen.

De roosters die gedeeltelijk (2.5.5) en volledig

uitgeschoven kunnen worden (2.5.6, 2.5.7)

dienen als steunen voor de bakplaten of de

combinaties van de bakplaat/rooster (2.5.8).

Wanneer de oven automatische uitschuifgeleiders

van het type “impulse” heeft, moet je die eerst

in de oven plaatsen zonder bakplaat (2.5.9).

De impulse-geleiders komen automatisch naar

buiten door het gewicht van de bakplaat wanneer

de oven geopend wordt; Afhankelijk van model

wanneer je dat niet wilt, moet je de vergrendeling

gebruiken (2.5.10). Bij de “impulse”-geleiders is

het noodzakelijk een bakplaat te gebruiken om de

te bereiden gerechten te plaatsen (2.5.11). Houd

rekening met de positie van de roosters wanneer

je ze in de oven plaatst. Ze beschikken over

inkepingen aan de zijkant die voorkomen dat ze

er uitglijden (2.5.12).

2.6 Positie van de accessoires. Er zijn 5 posities

waarin je de platen/roosters kunt plaatsen

2.7 Gerechten bereiden. Plaats het gerecht in

de oven. Selecteer de plaat/het rooster en

de aanbevolen positie ervan of raadpleeg de

bereidingstabel. Sluit de deur.nederlands

EEN GERECHT BEREIDEN

2.8 Selecteer de manier van bereiden. Doe de oven

aan en selecteer met ,

bereidingswijze, afhankelijk van het model:

Ontdooien. Ontdooit in zeer korte tijd elk willekeurig

Traditionele warmte. Brood, taarten, gevulde

pasteitjes en mager vlees.

Intensieve onderwarmte. De krachtige

onderwarmte wordt op gelijkmatige wijze verdeeld;

ideaal voor paella’s en pizza’s.

Matige grill. Hamburgers, toast en

voedingsmiddelen van klein formaat.

Krachtige grill. Gegratineerde gerechten:

deegwaren, souffl és en bechamelsaus.

Krachtige hete-luchtgrill. Gratineert door de

warmte op gelijkmatige wijze te verdelen. Ideaal voor

grote stukken gebraden vlees.

Turbo plus. De warmte wordt geproduceerd door

de centrale weerstand.

Traditionele hete lucht. Voor elk type gerecht. Er

kunnen tegelijkertijd verschillende gerechten worden

bereid zonder dat smaak of geur vermengd raken.

Kwetsbare voedingsmiddelen: Voor yoghurt en

het drogen van voedingsmiddelen (paddenstoelen).

3D-warmte. Hiermee kun je tegelijkertijd

voedingsmiddelen op verschillende bakplaten

Grill 4 niveaus. Het gratineren van gerechten duurt

langer dan bij een normale grill.

Warmhoudfunctie. Houdt reeds bereide gerechten

Raadpleeg de tabel om te zien welke functie het

meest geschikt is voor het gerecht dat je wilt

bereiden. Bevestig met en de oven zal gaan

2.9 Temperatuur wijzigen . Nadat je het

programma geselecteerd hebt, druk je op

. Wijzig de temperatuur met , . Bevestig

door te drukken op . Wanneer je de toets ºC

ingedrukt houdt, wordt de actuele temperatuur

binnen in de oven weergegeven.

Opmerking: Je kunt op elk moment de bereiding

stopzetten door te drukken op de toets .

Om de oven uit te schakelen, druk je op .

2.10 Selectie van de tijdsduur . Na selecteren van

het programma en wijzigen van de temperatuur,

indien dat nodig is, doe je het volgende: Druk op

totdat wordt weergegeven (2.10.1). Stel de

tijd in met , en bevestig met (2.10.2).

Het aftellen begint onmiddellijk nadat je de instelling

Wanneer de bereiding voltooid is, zal de oven

een akoestisch signaal laten horen. Druk op een

willekeurige knop om het geluid uit te schakelen.

2.11 Tijdstip van beëindiging selecteren

Selecteer een bereidingswijze, de temperatuur en

de tijdsduur (2.10). Druk op totdat wordt

weergegeven (2.11.1). Druk op , om de

eindtijd van de bereiding in te stellen en bevestig

met (2.11.2). Zolang de oven in de wachtstand

staat, zal de display een stippellijn weergeven die

voortdurend in beweging is

De bereiding stopt op het aangegeven tijdstip. Bij

beëindiging zal de oven een akoestisch signaal

laten horen. Druk op een willekeurige knop om het

geluid uit te schakelen.

Opmerking: Tijdens de bereiding knippert de

. Wanneer de geselecteerde

temperatuur bereikt wordt, klinkt er een pieptoon.

2.12 Automatische uitschakeling: Wanneer je

vergeten mocht zijn de oven uit te schakelen, dan

schakelt deze zich na een bepaalde tijdsduur zelf

automatisch uit. Bij een temperatuur van minder

dan 100ºC schakelt de oven zich na 10 uur uit. Bij

een temperatuur van meer dan 100ºC schakelt de

oven zich na 3 uur uit.

2.13 Celeris-functie

. Aanbevolen voor gerechten

waarvoor de oven voorverwarmd dient te worden.

Pyrolyse-oven: Selecteer een functie (2.9). Druk

op en druk opnieuw gedurende 5 seconden op

totdat op de display

Bevestig door te drukken op

de temperatuur bereikt is, zal verdwijnen.

Niet-pyrolytische oven: Zet de oven aan en

selecteer een functie (2.9). Druk op

oven zal snel de temperatuur bereiken die nodig is

voor deze functie. Nadat de temperatuur bereikt

verdwijnen en kan je de

gerechten in de oven plaatsen.

Opmerking: Bij sommige programma’s kan de

Celeris-functie niet gebruikt worden.

uitschakelen van de oven worden weergegeven

op het scherm zolang de temperatuur in de oven

2.15 Functie toetsblokkering: Zorgt ervoor dat

aanraken door kinderen geen gevolgen heeft.

Wanneer de oven functioneert of helemaal is

uitgeschakeld, houd je de toets gedurende

enkele seconden ingedrukt (2.15.1). Om de

blokkering van de oven op te heffen herhaal je deze

handeling. Bij sommige modellen druk je, wanneer

de oven functioneert of helemaal is uitgeschakeld,

de toets gedurende enkele seconden in

(2.15.1). Om de blokkering op te heffen herhaal je

Opmerking: Wanneer je de oven blokkeert terwijl

die functioneert, kan je die uitschakelen door

ingedrukt te houden.nederlands

3.1 Schoonmaken van bakplaten en roosters.

Ze mogen in de vaatwasmachine. Wanneer

je ze met de hand schoonmaakt, kun je een

gewoon schoonmaakmiddel gebruiken. Laat ze

een poosje inweken om het schoonmaken te

Niet-zelfreinigende ovens.

3.2 Modellen met gladde wanden. Maak de oven

schoon wanneer die matig warm is met een

doekje bevochtigd met warm water en zeep.

3.3 Modellen met ruwe zelfreinigende wanden.

Bij deze ovens zijn achterwand en de zijwanden

gecoat met een zelfreinigende emaillaag die tijdens

het functioneren van de oven het vet verwijdert.

De zijwanden zijn omkeerbaar waardoor de

levensduur van de coating verdubbeld wordt.

Wanneer de wanden zichzelf niet meer voldoende

reinigen, is het nodig hun functioneren te

herstellen. Verwijder daartoe alle accessoires en

schalen uit de oven. Maak alle niet-zelfreinigende

oppervlakken van de oven grondig schoon.

Selecteer de functie .

Stel de temperatuur in op 250º C en selecteer een

tijd tussen 30 en 60 minuten, afhankelijk van de

mate van vervuiling van de onderdelen.

Wanneer het reinigingsprogramma klaar is en de

oven afkoelt, ga je met een vochtige spons over

de zelfreinigende onderdelen die daarna opnieuw

volledig functioneel zullen zijn.

2.16 Functie Recepten

(2.16.1) en selecteer uit de lijst met

recepten met de toetsen , het juiste recept.

Pastei van heek met gamba’s

Forel met champignons

Zeeduivel met venusschelpen

Gebakken gestreepte tonijn met ui

Voorgebakken brood en stokbroodjes

bevestig met (2.16.2). Pas het gewicht aan

met , en bevestig met (2.16.3). Stel in

hoe gaar je het gerecht wilt maken ( weinig gaar

tot erg gaar) met , en bevestig

met (2.16.4). De oven gaat functioneren

(2.16.5). Voor recepten met een (*) is het nodig de

oven voor te verwarmen , behalve bij uitgesteld

programmabegin. Wanneer de temperatuur

bereikt is, wordt er een waarschuwing afgegeven

d.m.v. enkele pieptonen. Op dat moment kun je

het gerecht in de oven plaatsen. Wanneer je dat

wilt, kun je een eindtijd voor de bereiding instellen

(2.11.1, 2.11.2). Wanneer de bereiding voltooid

is, zal de oven een akoestisch signaal laten horen.

Druk op een willekeurige knop om het geluid uit te

Opmerking: Wanneer je tijdens de bereiding

ingedrukt houdt, wordt er informatie weergegeven

over het recept dat bereid wordt (2.16.6).

2.17 Functioneren van de binnenverlichting van

de oven: Wanneer de oven in de spaarstand

functioneert, zal het licht slechts gedurende enkele

seconden aangaan wanneer een ºC ingedrukt

wordt. Je kunt die functie uitschakelen zodat de

verlichting permanent blijft branden tijdens de

bereiding. Daartoe moet je bij een uitgeschakelde

oven tegelijkertijd op de toetsen

totdat je een pieptoon hoort. Om terug te keren

naar de spaarstand moet je deze handeling

3.4 Reiniging door middel van pyrolyse.

• De reiniging vindt plaats door verwijdering van het

vuil op hoge temperaturen.

• Rook en geuren worden verwijderd door ze door

een katalysator te geleiden.

• Het is niet noodzakelijk te wachten totdat de oven

erg vet is om de reiniging uit te voeren.

• Na de pyrolyse, wanneer de oven koud is, haal je

een vochtige doek door de oven om de restanten

van de witte as te verwijderen.

• Voordat de pyrolyse wordt uitgevoerd, dienen

alle accessoires uit de oven verwijderd te

worden, inclusief de roosters en bakplaten en de

telescopische geleidingen.

• Wanneer er zich overmatige hoeveelheden vuil

in de oven bevinden, verwijder die dan vóór de

pyrolyse om te vermijden dat ze ontvlammen en

te veel rook veroorzaken.

• Tijdens de pyrolyse worden de oppervlakken

warmer dan bij normaal gebruik; houd kinderen

Je kunt kiezen tussen drie soorten pyrolyse om de

reiniging uit te voeren.

: De duur van deze reiniging

Opmerking: Hierbij is het mogelijk de geëmailleerde

bakplaat door middel van pyrolyse te reinigen.

Plaats de plaat op niveau 2 en verwijder vooraf het

teveel aan vet dat zich heeft opgehoopt.

Pyro Eco : De duur van deze reiniging

bedraagt 1 uur en 30 minuten.

Auto Pyro : De duur hangt af van de mate van

vervuiling van de oven.

Om de functie in te schakelen zet je de oven aan

en drukt op totdat de gewenste wijze van

reinigen verschijnt. Bevestig met (3.4.1). De

pyrolyse begint onmiddellijk.

Opmerking: Bij pyrolyse liggen de parameters voor

tijd en temperatuur vast en kunnen niet gewijzigd

In het begin van het proces bereikt de oven een

zeer hoge temperatuur en wordt de deur om

redenen van veiligheid vergrendeld; het symbool

wordt weergegeven (3.4.3). Wanneer de

temperatuur daalt, zal het symbool verdwijnen

en kan je de deur openen.

3.5 Uitgestelde begintijd van de pyrolyse: Je kunt

het tijdstip waarop de pyrolyse klaar moet zijn,

programmeren. Zet de oven aan

om de juiste pyrolysemethode te selecteren

(3.5.1). Druk op totdat het symbool . wordt

weergegeven. Voer de eindtijd van de reiniging in

met , . Bevestig met (3.5.2).

3.6 Reiniging van de binnenwanden. Haal de

geleidingen aan de zijkanten eruit om de

restanten vet of as te verwijderen die mogelijk

zijn achtergebleven na de reinigingsprocedures.

Er zijn twee manieren van bevestiging van

de zijgeleidingen, die afhankelijk zijn van het

model: zonder steun (3.6.1, 3.6.2) of met steun

(3.6.3, 3.6.4). Nadat je die verwijderd hebt,

maak je de zijwanden schoon met een vochtig

doekje (3.6.5). Nadat de wanden van de oven

schoongemaakt zijn, plaats je de geleidingen

Wanneer jouw oven over een inklapbare gril

beschikt, moet je die omhoog trekken en er

druk op uitoefenen om hem naar beneden te

bewegen (3.6.6) en de bovenwand met een

vochtige doek schoon te maken (3.6.7).

3.7 Schoonmaken van ovenruiten

Buitenzijde schoonmaken: Gebruik een

zachte doek die bevochtigd is met een

reinigingsmiddel voor ruiten.

Binnenzijde schoonmaken: Wanneer de

binnenzijde van de ruiten vuil is, kun je die er

uithalen om ze schoon te maken.

Wanneer de oven koud is, open je de deur

volledig (3.7.1) en zet die vast met de rode

stoppen die meegeleverd zijn in het zakje met

toebehoren (3.7.2). Steek de twee overige

onderdelen erin die fungeren als hefboom om

de ruit er uit te lichten (3.7.3). Haal de ruit eruit

(3.7.4), maak die schoon en daarna droog

met een doekje (3.7.5). Wanneer dat nodig is,

verwijder dan alle ruiten aan de binnenzijde

van de deur. Dit geheel kan bestaan uit een

of twee ruiten afhankelijk van het model met

een zwarte bevestigingsstop in elke hoek.

Om ze te verwijderen, plaats je jouw hand in

de onderzijde van de deur en trek je die naar

boven (3.7.6). Wanneer die er uitgelicht zijn,

verwijder je de stoppen om de ruiten schoon te

Wanneer de ruiten schoon zijn (3.7.8) plaatst

u ze opnieuw in de rubberen houders met de

uitstulping naar boven (3.7.9) en plaats je ze

zo dat “L” zich links en “R” zich rechts van

de scharnieren bevindt (3.7.10). Ten slottenederlands

Sommige problemen kun je zelf oplossen.

4.1 4.1 De oven wordt niet warm. Controleer of

die aangesloten is en of de zekering intact is.

Verhoog de geselecteerde temperatuur.

4.2 De binnenverlichting functioneert niet.

Vervang het lampje of vervang de zekering.

4.3 Tijdens de bereiding komt er rook uit. Verlaag

de temperatuur en/of maak de oven schoon.

4.4 De reiniging door middel van pyrolyse

kan niet worden uitgevoerd. Controleer of

de deur goed gesloten is. Er is een defect

in het vergrendelingssysteem of in de

temperatuursensor. Neem contact op met de

4.5 De oven laat een pieptoon horen. De

geselecteerde temperatuur is bereikt. Het

bereidingsproces is beëindigd.

4.6 De oven maakt lawaai na de bereiding. Dat

is normaal, de ventilator blijft draaien totdat de

temperatuur aan binnen- en buitenzijde lager is.

4.7 Storingsmeldingen.

Defect temperatuursensor.

Deur geblokkeerd (4.7.1).

Het is onmogelijk de pyrolyse uit te

Storing deurvergrendeling.

Stroomstoring tijdens de bereiding.

Automatische uitschakeling vanwege

functioneren gedurende verscheidene

Verricht geen handelingen aan de oven. Voor

reparatie moet je contact opnemen met de

Bij het ontwerp van de oven heeft men rekening

gehouden met de bescherming van het milieu.

Respecteer het milieu. Verwarm de oven alleen

voor wanneer dat nodig is (raadpleeg de tabel).

Gebruik bij voorkeur alleen bakvormen met een

donkere kleur. Bij lange bereidingstijden schakelt u

de oven 5 of 10 minuten voor het einde uit.

Behandeling van elektrisch en elektronisch afval.

geeft aan dat het apparaat

niet dient te worden weggegooid in een gewone

container voor huishoudelijk afval.

Breng uw oven naar een speciaal inzamelpunt.

Door het recycleren van huishoudelijke apparaten

worden negatieve gevolgen voor gezondheid en

milieu voorkomen en bespaart u energie en geld.

Voor meer informatie neemt u contact op met de

plaatselijke autoriteiten of met de winkel waar u de

• De installatie van de oven dient te worden

uitgevoerd door een geautoriseerd installateur met

inachtneming van de instructies en de schema’s

• De elektrische installatie dient geschikt te zijn voor

het maximale vermogen dat staat aangegeven op

het productplaatje en het stopcontact dient te zijn

geaard in overeenstemming met de desbetreffende

• Het stroomnet dat de oven voedt dient te zijn

voorzien van een omnipolaire schakelaar met een

afstand tussen de contacten van ten minste 3 mm.

• Wanneer de voedingskabel beschadigd is moet

deze, om gevaar te voorkomen, worden vervangen

door de afdeling after-sales of door bevoegd

• Vergewis u ervan dat het apparaat uitgeschakeld

is voordat u het lampje vervangt om eventuele

stroomschokken te voorkomen.

• Gebruik voor het schoonmaken van de deur

geen schuurmiddelen of harde metalen sponsjes,

aangezien die krassen kunnen maken op het

oppervlak en de glasplaat kunnen doen breken.

• Laat kleine kinderen niet in de buurt van de oven

komen. Tijdens het functioneren worden sommige

gewoon toegankelijke onderdelen warm.

• Zorg ervoor dat u de verwarmingselementen in de

• Dit apparaat is niet bedoeld voor het gebruik door

personen (inclusief kinderen) met verminderde

lichamelijke, sensorische of geestelijke capaciteiten

of personen zonder ervaring met of kennis van

het apparaat, tenzij zij begeleid worden bij of

geïnstrueerd zijn over het gebruik van het apparaat

door een persoon die verantwoordelijk is voor

hun veiligheid. Gebruik door kinderen dient onder

toezicht te gebeuren om te voorkomen dat ze met

het apparaat spelen.

plaats je de resterende ruit zó dat je het woord

PYROLYTIC kunt lezen (3.7.11). Verwijder de

stoppen waarmee de deur vergrendeld was

(3.7.12) en sluit de deur.

Waarschuwingen bij schoonmaken:

• Controleer of de oven uit is.

• Laat de ruit eerst afkoelen voordat je die er

• Gebruik nooit een stoomreiniger.

3.8 Buitenzijde van de oven schoonmaken Gebruik

neutrale producten. Maak alles goed droog met

een zachte doek.nederlands

Programma en temperatuur Tijd Positie

vlees en gevogeltegroentenvis en schaal- en schelpdieren overigeРусский
