РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ H43S80GUX HAIER

Гвинти: S80: (4xQ4, 2xQ3) - 6 шт. K85: (4xQ4) - 4 шт. S85, S90: (4xM3, 4xQ4) - 8 шт.

БУТОНИ ЗА УПРАВЛЕНИЕ

Дистанционно управление

-16p.

Основна стойка

- 1 комплект.

Гаранционна карта

-16p.

Винтове:

S80: (4xQ4, 2xQ3) - 6 6p.

K85: (4xQ4) - 4 6p.

S85, S90: (4xM3, 4xQ4) - 8 6p.

Ръководство за

работа - 1 бр.

СЕ Листовка

- 1 бр.

Захранващ кабел

- 1 бр.

- 1 бр.Добавка

EEL - 1 бр.

ОБЩИ СПЕЦИФИКАЦИИ

H43K85GUX/H50K85GUX/H55K85GUX

H43S85GUX/H50S85GUX/H55S85GUX

H43S80GUX/H50S80GUX/H55S80GUX

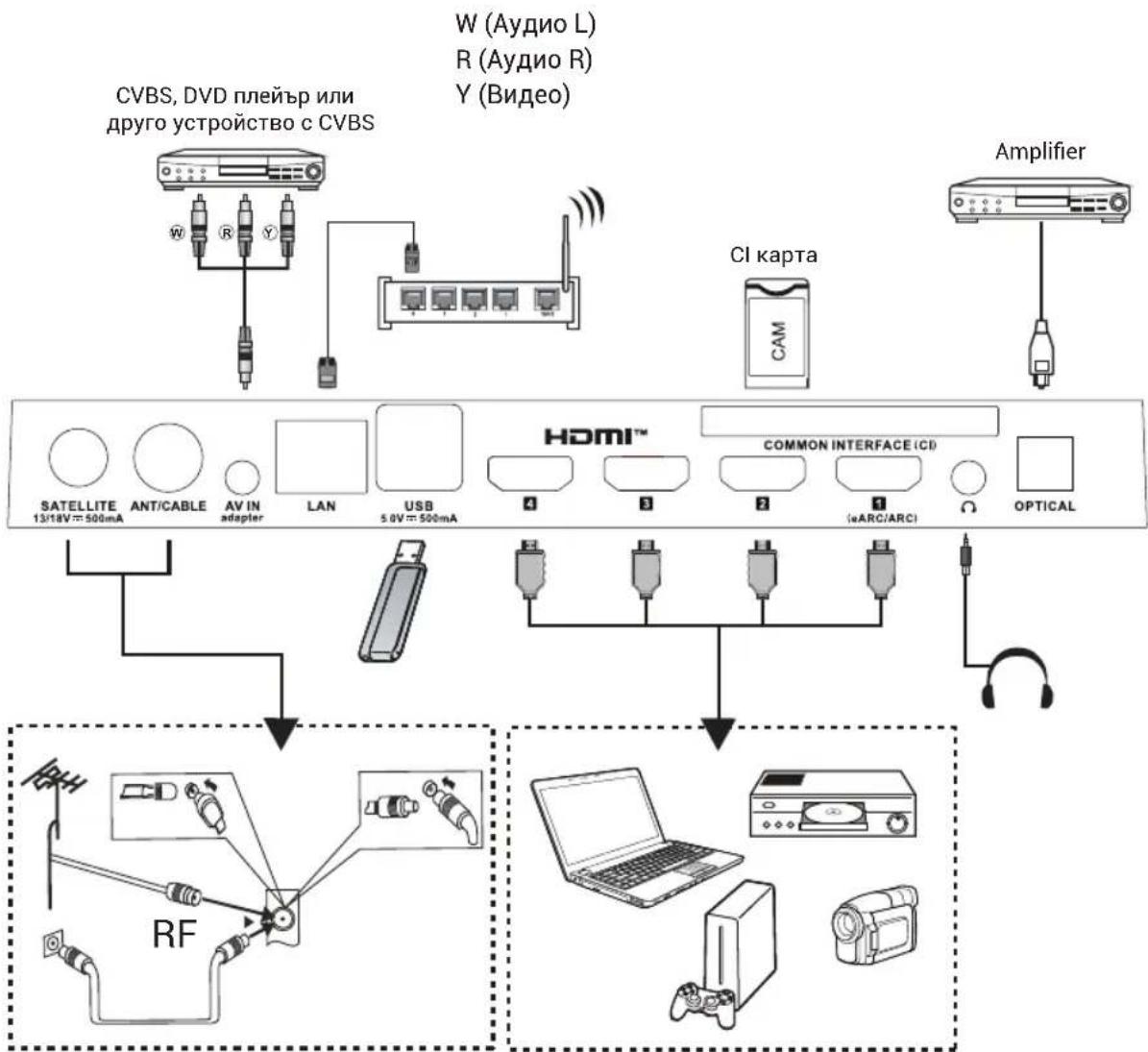

Аудио-видео устройство с
HDMI интерфейси

H43S85GUX/H50S85GUX/H55S85GUX/H65S85GUX/H75S85GUX

Аудио-видео устройство с HDMI интерфейси

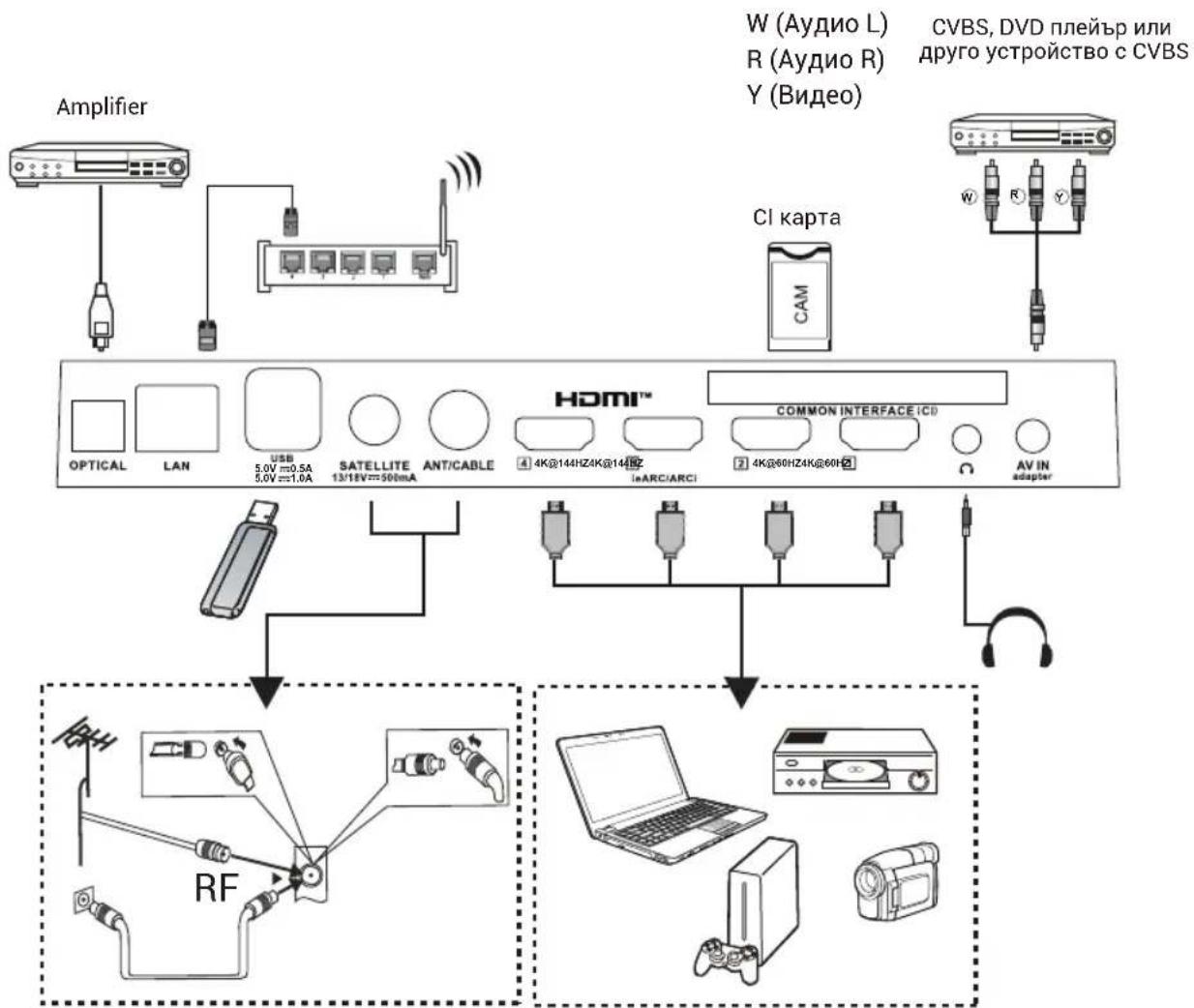

H55S90GUX/H65S90GUX/H75S90GUX

Аудио-видео устройство с HDMI интерфейси

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

ЗАБЕЛЕЖКА

ВКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

1. Установите подставку и разместите телевизор на твердой поверхности.

2. Подключите антенну или кабель к разъему ANT на задней панели телевизора.

3. Питание: подключите шнур к действующей электрической розетке.

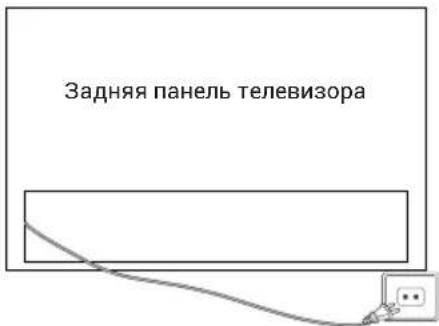

Задняя панель телевизора

1. Включение телевизора:

нажмите кнопку ☑на пульте дистанционного управления или кнопку POWER внизу/сбоку телевизора.

УПРАВЛЕНИЕ КНОПКАМИ

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

H43K85GUX/H50K85GUX/H55K85GUX H43S85GUX/H50S85GUX/H55S85GUX H43S80GUX/H50S80GUX/H55S80GUX

Размер 435055(Диагональ)	дюймов дюймов дюймов
Разрешение	3840 × 2160
Максимальнаячастотаобновления	60 Гц при 3840 × 2160	60 Гц при 3840 × 2160
Соотношениесторон	16:9
Телевизионнаясистема	ATB (PAL, SECAM)/DTV (DVB-T/C/T2/S2)
Системавидеосигнала	PAL, SECAM
Входноенапряжениепитания	100–240 В, 50/60 Гц
Номинальнаямощность	100 Вт 120	Вт 150 Вт
Аудиовыход	2x10 Вт 2x1	0 Вт 2x13.5 Вт
Потреблениеэнергиив режимеожидания	≤ 0,5 Вт
Условияокружающейсреды	Рабочая температура окружающейсреды:+5 до +40 °CВлажность при эксплуатации:25–80%Температура хранения: от -15 до +45 °CВлажность при хранении: < 80%Атмосферное давление: 86–106 кПа

АКСЕССУАРЫ

Пульт дистанционного Руководство

управления — 1 шт. пользователя

Подставка основ- - 1 шт.

ания — 1 комплект СЕ Брошюра по теме

-1 шт.

Гарантийный талон Шнур питания — 1 шт.

-1 шт. Дополнение -1 шт.

ВИНТЫ: EEL - 1 шт.

S80:(4xQ4,2xQ3)-6 шт.

K85: (4xQ4) - 4 шт.

S85, S90: (4xM3, 4xQ4) - 8 шт.

H65K85GUX/H75K85GUX

H65S85GUX/H75S85GUX

H65S80GUX/H75S80GUX/H85S80GUX

Размер 657585(Диагональ)	Размер 556575дюймов дюймов дюймов
Разрешение Разрешение 3840 × 2160
Максимальнаячастотаобновления обновления
Соотношение Состорон	Соотношение 16:9
Телевизионнаясистема система	ATB (PAL, SECAM)/DTV (DVB-T/C/T2/S2)
Системавидеосигнала	PAL, SECAM
Входное Входноенапряжениепитания питания	100–240 В, 50/60 Гц
Номинальнаямощность	200 Вт 220	Вт	230 Вт
Аудиовыход Аудиовыход 2 × 13.5 Вт 2 × 13.5 Вт+ 1
Потребление Потреблениеэнергиив режимеожидания	≤ 0,5 Вт
Условия Условияокружающейсреды	Рабочая температура окружающейсреды:Я-5 до +40 °CВлажность при эксплуатации:25–80%Температура хранения: от -15 до +45 °CВлажность при хранении: < 80%Атмосферное давление: 86–106 кПа

3 BT

H55S90GUX/H65S90GUX/H75S90GUX

(Диагональ)	дюймов дюймов дюймов
	3840 × 2160
Максимальная частота	120 Гц при 3840 × 2160144Гц при 3840 × 2160 (HDMI3, HDMI4)
сторон	16:9
Телевизионная	ATB (PAL, SECAM)/DTV (DVB-T/C/T2/S2)
Система видеосигнала	PAL, SECAM
напряжение	100–240 В, 50/60 Гц
Номинальная мощность	150 Вт 200	Вт 220	Вт
энергии в режиме ожидания	≤ 0,5 Вт
окружающей среды	Рабочая температура окружающей среды:+5 до +40 °CВлажность при эксплуатации:25–80%Температура хранения: от -15 до +45 °CВлажность при хранении: < 80%Атмосферное давление: 86–106 кПа

ПОДКЛЮЧЕНИЕ ТЕРМИНАЛЬНЫХ УСТРОЙСТВ RU

Ознакомьтесь также с руководством пользователя подключаемого оборудования.

Вы можете использовать входные разъемы на задней панели телевизора следующим образом.

Можно подключать следующие устройства: видеомагнитофоны, многодисковые проигрыватели, DVD-плееры, видеокамеры, игровые приставки, стереосистемы и т. д.

Примечание.

1. Некоторые устройства могут не поддерживаться из-за нестандартного сигнала.

2. Компоненты оборудования и соединительные кабели, показанные на рисунке, не входят в комплект поставки и должны приобретаться отдельно.

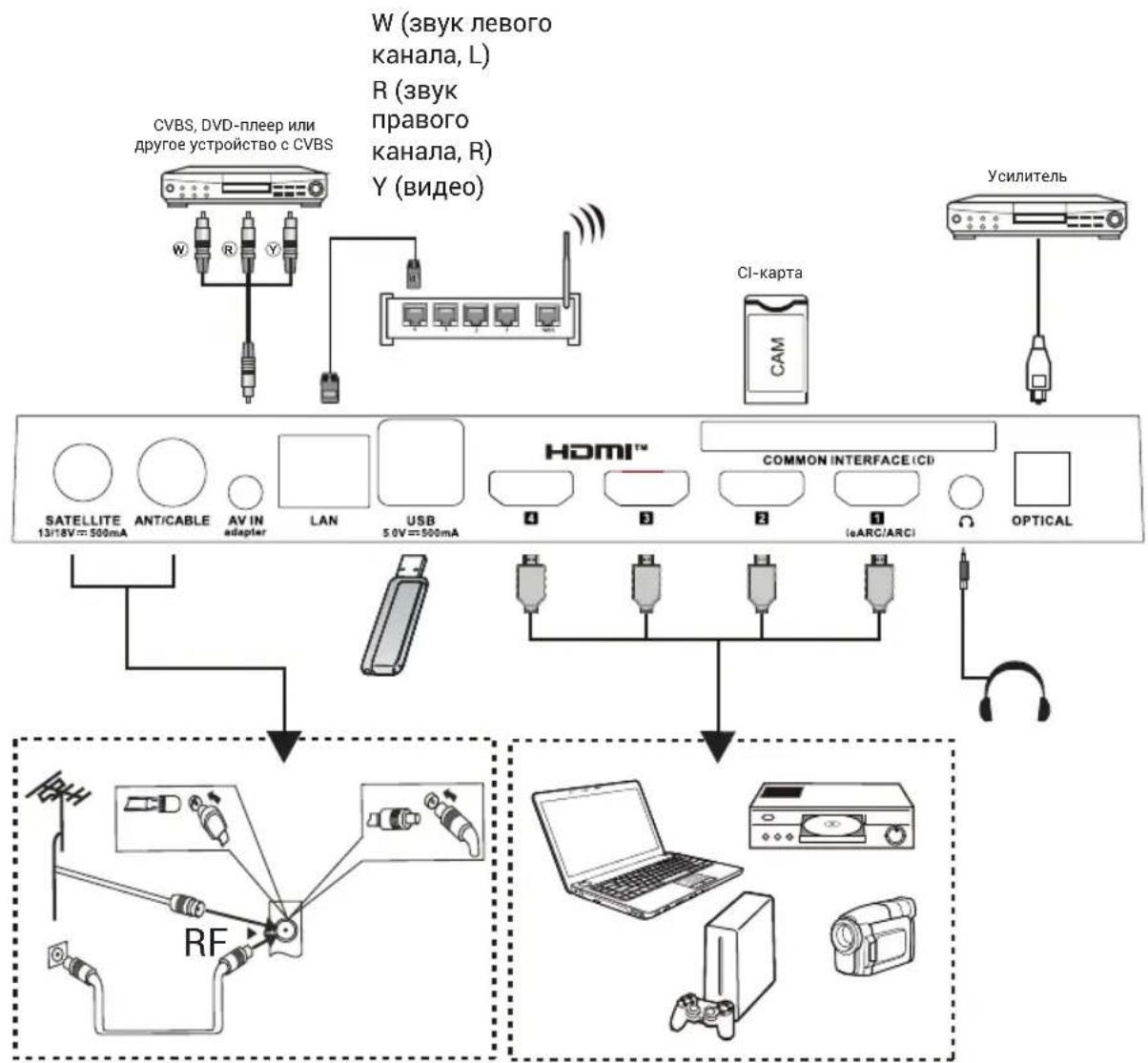

Аудио/видео-устройства с интерфейсами HDMI

H43S85GUX/H50S85GUX/H55S85GUX/H65S85GUX/H75S85GUX

Аудио/видео-устройства с интерфейсами HDMI

ПОДКЛЮЧЕНИЕ ТЕРМИНАЛЬНЫХ УСТРОЙСТВ RU

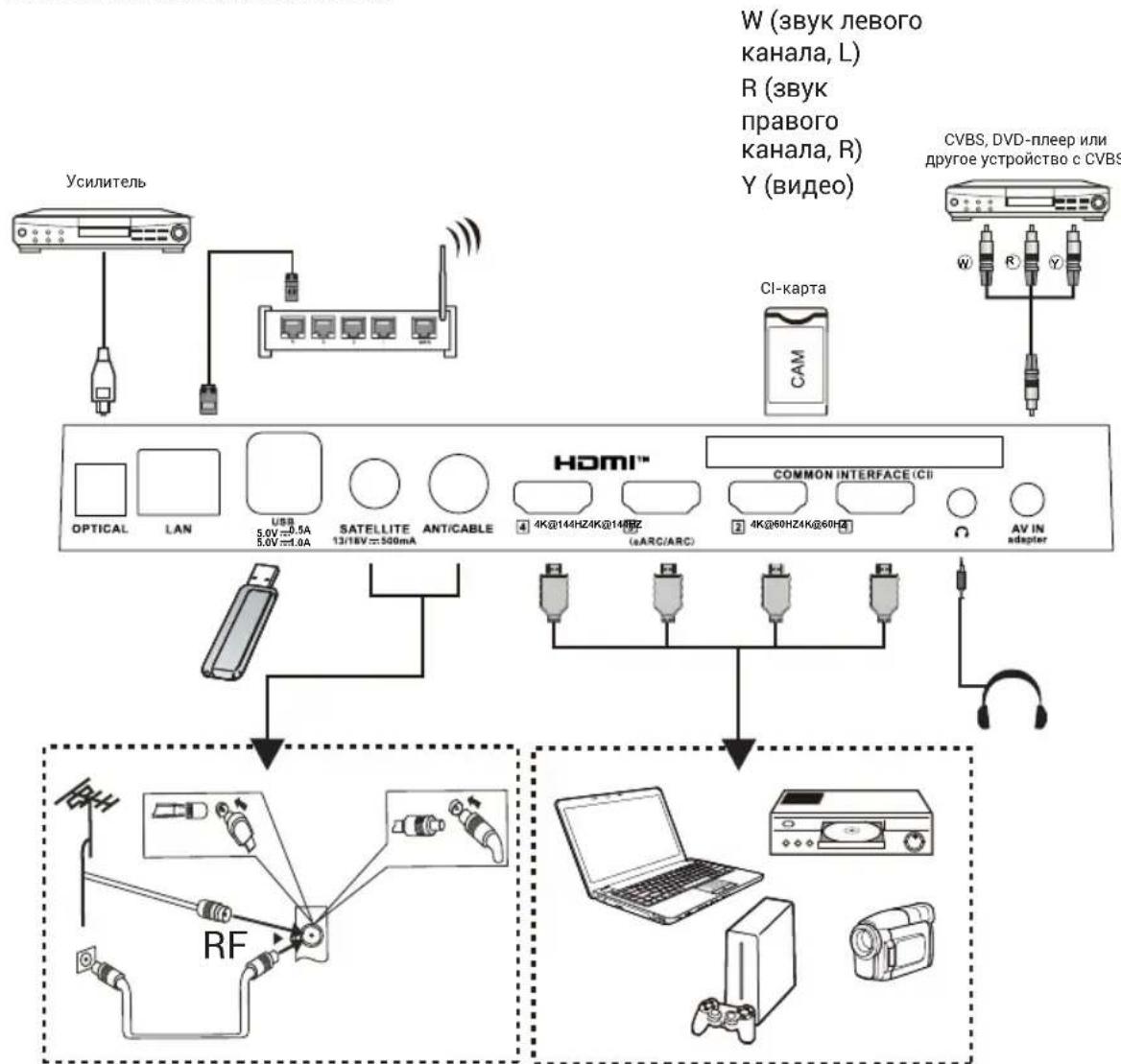

H55S90GUX/H65S90GUX/H75S90GUX

Аудио/видео-устройства с интерфейсами HDMI

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ⑴ ⑵ ⑶ ⑷ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟ ㉟

ПРИМЕЧАНИЕ

Функции зависят от фактических особенностей изделия.

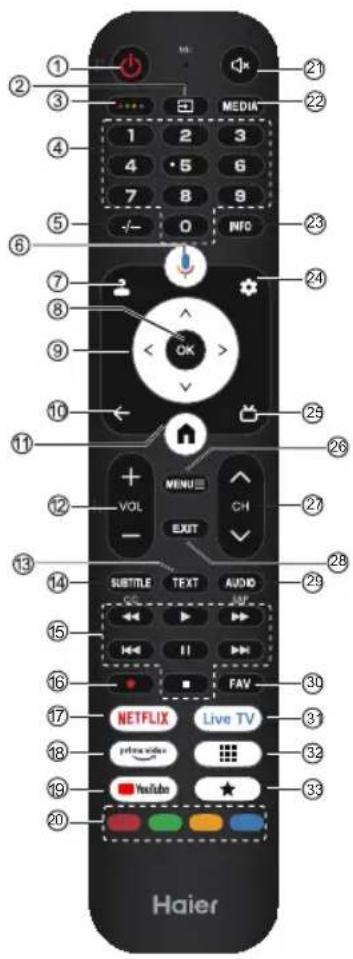

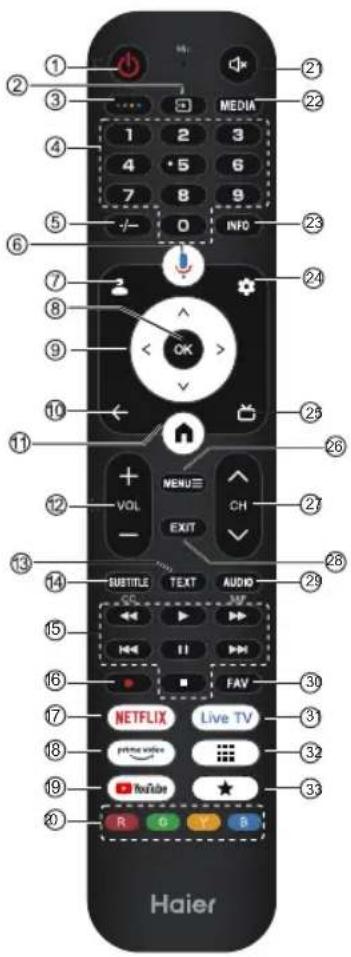

No Элемент Описание
1	Питание	Используйте эту кнопку для включения/выключения телевизора.Когда телевизор выключен, питание по-прежнему подается нанего. Для полного отключения питания отсоедините сетевой шнур.
2		Нажмите эту кнопку, чтобы открыть список источников входныхсигналов.
3	●●●●	Нажмите эту кнопку, чтобы открыть виртуальную клавиатуру.
4	Цифровыекнопки 0–9	Используйте эти кнопки для ввода номера телевизионного канала.
5	-/-- Нажмите эту кнопку, чтобы ввести номер телевизионного канала.
6		Нажмите эту кнопку, чтобы открыть Google Assistant.
7		Нажмите эту кнопку, чтобы открыть страницу учетной записипользователя.
8 OK Открытие выбранной опции или выполнение выбранной операции.
9	▲▼◀▶	Используйте эту кнопку для навигации в экранном меню.
10 НАЗАД Возврат к предыдущему меню.
11		Нажмите эту кнопку, чтобы открыть главную страницу.
12	УВЕЛИЧЕНИЕ/УМЕНЬШЕНИЕ ГРОМКОСТИ	Используйте кнопки + и - для регулировки уровня громкости.
13	TEXT	Показать или скрыть телетекст.
14	SUBTITLE Нажмите эту кнопку, чтобы включить функцию субтитров.
15	Медиа Управление воспроизведением мультимедиа в режиме Медиа.
16	REC	Нажмите кнопку ●, чтобы начать запись (в режиме DTV).
17	NETFLIX Нажмите эту кнопку, чтобы открыть NETFLIX.
18	prime video	Нажмите эту кнопку, чтобы открыть Prime Video.
19	YouTube Нажмите эту кнопку, чтобы открыть YouTube.
20	Цветные кнопки	Эти кнопки позволяют выполнять соответствующие действия всоответствии с подсказками в контекстном меню.
21	Нажмите эту кнопку, чтобы отключить звук.
22	MEDIA	Нажмите, чтобы открыть Медиа-центр.
23	INFO Нажмите эту кнопку, чтобы просмотреть информацию о канале
24		Нажмите эту кнопку, чтобы открыть меню настроек.
25		Нажмите, чтобы открыть электронную программу передач врежиме телевизора.
26	МЕНЮ ≡	Нажмите эту кнопку, чтобы открыть/закрыть экранное меню.
27	CH√/CHA	Используйте кнопки CH для переключения каналовтелевизора.
28	EXIT Выход из текущей операции.
29	AUDIO	Нажмите эту кнопку, чтобы настроить NICAM в режиме ATV. Выборзвуковых каналов в режиме DTV.
30	FAV	Нажмите, чтобы отобразить ваш любимый канал.
31	Live TV	Нажмите эту кнопку, чтобы перейти к последнему источникувходного сигнала в режиме LiveTV.
32		Нажмите, чтобы открыть список приложений.
33	★	Эта кнопка позволяет создать ярлык для вашего любимого приложения.

функция защиты зрения: (в стандартном режиме цветовой температуры соответствует требованиям TUV к низкому уровню синего света)

Low Blue Light на телевизоре предназначен для снижения уровня синего света с целью защиты глаз. Нажмите кнопку Settings на пульте дистанционного управления и выберите →Display&Sound →Display →Advanced Settings →Low Blue Light (Доступные опции: Off, Low, Middle, High).

Для снижения нагрузки на глаза и защиты зрения при длительном просмотре телевизора рекомендуется: • делать регулярные и частые перерывы, а также избегать просмотра телевизора более одного часа подряд.

Длительный просмотр телевизора может вызвать усталость глаз.

• Отведите взгляд от экрана телевизора и сосредоточьтесь на удаленных объектах не менее чем на 10 минут во время перерыва просмотра.
  • Во время перерыва просмотра расслабьтесь, выполняя упражнения для глаз, или займитесь активным отдыхом на свежем воздухе.
• Рекомендуемое оптимальное расстояние для просмотра: 3-кратная высота экрана телевизора.
• Регулярные перерывы и упражнения чрезвычайно полезны для снятия напряжения и усталости глаз.

НАЧАЛЬНАЯ НАСТРОЙКА

При первом включении телевизора мастер настройки проведет вас через процесс настройки основных параметров.

Следуйте текстовым инструкциям при первичной настройке.

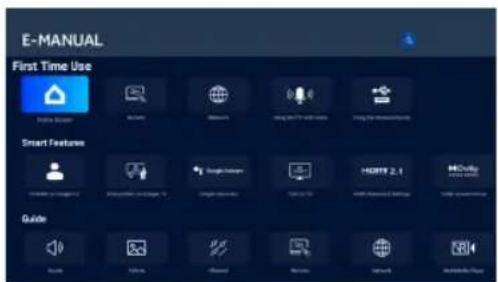

Электронное руководство

Телевизор имеет встроенное электронное руководство, которое можно вывести на экран. Чтобы узнать больше о функциях телевизора, откройте электронное руководство следующим образом. Доступность электронного руководства зависит от вашего региона или модели.

1. Нажмите кнопку HOME, чтобы перейти на главную страницу.
2. Используйте кнопки UP/DONW/LEFT/RIGHT и OK, чтобы выбрать и открыть E-Manual в разделе Apps.

E-MANUAL First Time Use Smart Features Guide

Примечание. Изображение приводится исключительно для справки.

ОПИСАНИЕ СПЕЦИАЛЬНЫХ ВОЗМОЖНОСТЕЙ RU

Описание специальных возможностей

Talkback (экранный диктор)

Talkback — это функция экранного диктора, которая помогает пользователям с нарушениями зрения, озвучивая текст на экране, пункты меню и другие элементы. Эта функция также может быть выбрана с помощью ярлыка специальных возможностей.

Текст в речь

Модуль преобразования текста в речь — это программный компонент, который преобразует текст в естественно звучащую речь.

Модуль преобразования текста в речь работает в фоновом режиме, обеспечивая основную функцию синтеза речи. Такие приложения, как программы чтения с экрана, виртуальные ассистенты или инструменты для изучения языков, часто обращаются к модулю синтеза речи для генерации звукового вывода, но сам модуль непосредственно не взаимодействует с пользователями.

На этой странице представлены настройки для выбора активного модуля преобразования текста в речь, если в системе установлено несколько модулей, а также для базовой настройки параметров модулей преобразования текста в речь, таких как язык, скорость чтения и пр.

Масштабирование текста

Эта настройка позволяет увеличивать или уменьшать масштаб текста в системных приложениях в зависимости от потребностей пользователя.

Жирный текст

Эта настройка позволяет делать текст в системных приложениях жирным для улучшения читаемости.

Коррекция цвета

Настройка «Коррекция цвета» предназначена для помощи людям с нарушениями цветового зрения лучше различать цвета на экране. Включив эту опцию, вы сможете настроить отображение цветов, что облегчит просмотр ваших любимых передач и приложений.

Ярлык специальных возможностей

Когда ярлык специальных возможностей включен, пользователь может нажать одновременно кнопки НАЗАД и ВНИЗ и удерживать их 3 секунды, чтобы запустить функцию специальных возможностей.

Этот опция позволяет пользователю выбрать целевую функцию специальных возможностей для ярлыка или включить/выключить функцию ярлыка.

Доступность клавиатуры

Время действия (тайм-аут доступности)

Этот параметр позволяет пользователям задать время, в течение которого сообщения и уведомления будут отображаться на экране.

Длительное отображение увеличивает вероятность того, что пользователь заметит сообщение и предпримет необходимые действия.

ОПИСАНИЕ СПЕЦИАЛЬНЫХ ВОЗМОЖНОСТЕЙ RU

Задержка повторного нажатия кнопок

Этот параметр позволяет настроить задержку повторного нажатия кнопок, чтобы повысить удобство использования пульта дистанционного управления.

Переключение доступа

Эта функция позволяет управлять телевизором с помощью одного или нескольких переключателей. Она может быть полезна, если использование пульта дистанционного управления ограничено.

Аудиоописание

При включении этой функции пользователь будет слышать описание происходящего на экране в поддерживаемых фильмах и телепрограммах.

Субтитры

Эта настройка позволяет включать или выключать субтитры, а также настраивать их внешний вид в поддерживаемых приложениях.

Высококонтрастный текст

Эта настройка облегчает чтение текста на экране за счёт использования более ярких цветов и чётких контуров. Эта опция особенно полезна для людей, которым трудно читать обычный текст.

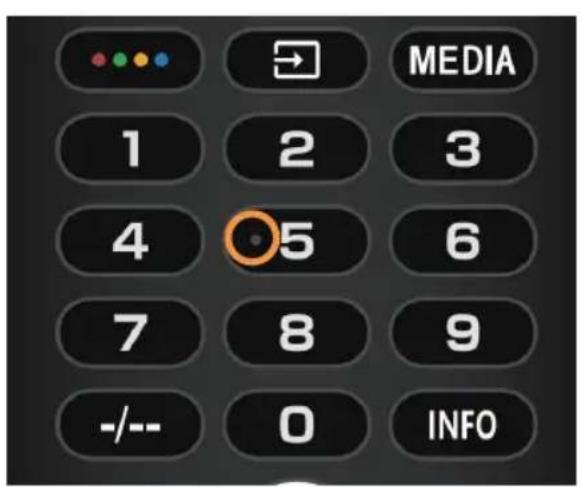

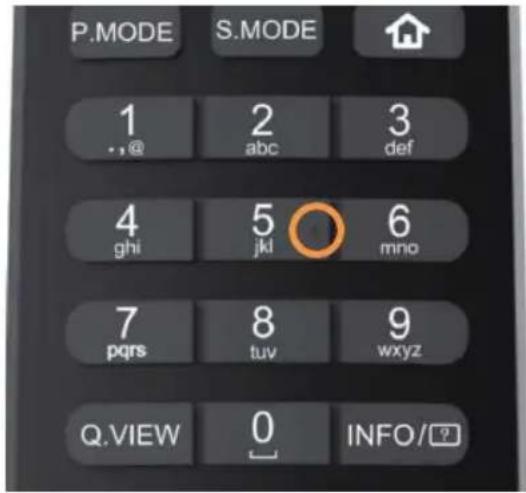

Тактильные точки на кнопках пульта ДУ

Пульт дистанционного управления телевизором имеет тактильную точку на кнопке с цифрой 5, чтобы пользователю было легче находить другие кнопки.

Поскольку среди всех цифровых кнопок только кнопка с цифрой 5 имеет тактильную точку, вы легко может найти все цифровые кнопки на ощупь.

MEDIA 1 2 3 4 5 6 7 8 9 -/- 0 INFO

P.MODE S.MODE 1 2 3 .,@ abc def 4 5 6 ghi jkl mno 7 8 9 pqrs tuv wxyz Q.VIEW 0 INFO/?
