РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ORE 5-150 18-EC Flex

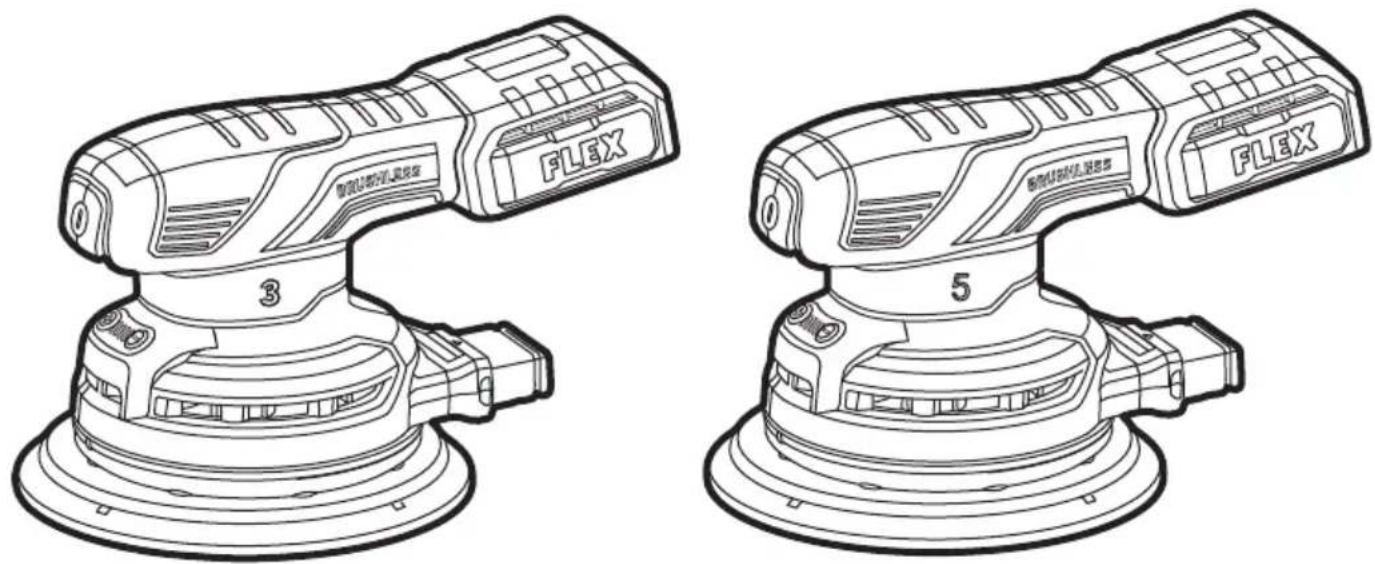

ORE 3-150 18-EC ORE 3-150 1 ORE 5-150 18-ECORE 5-150 18

ru Оригинальная инструкция по эксплуатации 134

– Ниво на звуково налягане L_pA : 82 dB(A)

– Ниво на силата на звука L_WA : 90 dB(A)
- Неопределеност: K_PA и K_WA = 3 dB

Условные обозначения, используемые в данном руководстве....134

Символы на устройстве ..... 134

Важные инструкции по технике безопасности ....134

Шум и вибрация....135

Технические характеристики .....136

Обзор 136

Инструкция по эксплуатации ..... 136

Транспортировка....138

Обслуживание и уход.....139

Информация об утилизации ..... 139

Декларация соответствия нормам ЕС .. 140

Отказ от ответственности ..... 140

Условные обозначения, используемые в данном руководстве

ПРЕДУПРЕЖДЕНИЕ!

Обозначает угрожающую опасность. Несоблюдение этого предупреждения может привести к смерти или очень серьезным травмам.

ВНИМАНИЕ!

Обозначает потенциально опасную ситуацию. Несоблюдение этого предупреждения может привести к легкой травме или повреждению имущества.

ПРИМЕЧАНИЕ

Обозначает советы по применению и важную информацию.

Символы на устройстве

Перед включением электроинструмента ознакомьтесь с инструкцией по эксплуатации.

Используйте защитные очки.

Информация об утилизации старого устройства (см. стр. 139)

Маркировка СЕ

Маркировка UKCA

Важные инструкции по технике безопасности

ПРЕДУПРЕЖДЕНИЕ!

Перед использованием электроинструмента прочтите и соблюдайте:

— настоящие инструкции по эксплуатации;
– общие инструкции по технике безопасности при обращении с электроинструментами в прилагаемом буклете (буклет № 315915);
– правила, действующие в рабочей зоне и меры по предотвращению несчастных случаев.

Этот электроинструмент отвечает самым современным требованиям и был сконструирован в соответствии с общепризнанными правилами безопасности.

Тем не менее, при использовании электроинструмент может представлять опасность для жизни и конечностей пользователя или третьих лиц. Кроме того, электроинструмент и другое имущество могут быть повреждены.

Электроинструмент можно эксплуатировать только:

— по назначению;
— в идеальном рабочем состоянии.

Неисправности, которые влияют на безопасность, должны быть немедленно устранены.

Область применения

Аккумуляторная орбитальная шлифовальная машина предназначена:

– для коммерческого использования в промышленности и торговле;
– для шлифовки древесины, пластмассы, краски, шпаклевки и аналогичных материалов с методом сухого шлифования,

– для использования со шлифовальным листом на липучке и аксессуарами, указанными в данной инструкции или рекомендованными производителем.

Инструкции по безопасному использованию орбитальной шлифовальной машины

⚠️ ПРЕДУПРЕЖДЕНИЕ! Прочитайте все правила безопасности, инструкции, иллюстрации и спецификации, прилагаемые к этому электроинструменту. Невыполнение изложенных ниже инструкций может привести к поражению электрическим током, возгоранию и (или) тяжелым травмам. Сохраните все предупреждения и инструкции для использования в будущем.

■ Внимание! Риск возгорания! Избегайте перегрева обрабатываемого материала и шлифовальной машины. Всегда опустошайте пылесборник, прежде чем сделать перерыв в работе. Шлифовальная пыль в мешке для пыли, микрофильтре, бумажном мешке (или в мешке для фильтрации или фильтре пылеуловителя) при неблагоприятных условиях может самовоспламениться, например от летящих искр при шлифовании металлов. Это особенно опасно, если шлифовальная пыль смешивается с остатками краски или полиуретана или с другими химическими веществами, а также если заготовка нагревается при длительной обработке.

- Пыль, выделяющаяся из таких материалов, как свинцовые краски, некоторые виды древесины, минералы и металлы, может представлять опасность для оператора и находящихся поблизости людей. Вдыхание или прикосновение к этой пыли может вызвать респираторные заболевания и (или) аллергические реакции. - Убедитесь, что рабочее место хорошо проветривается. - По возможности используйте внешнее пылеудаление. - Рекомендуется надевать респиратор с фильтром класса P2.

Шум и вибрация

Уровни шума и вибрации были определены в соответствии со стандартом EN 62841.

ORE 3-150 18-EC

Средний амплитудно-взвешенный уровень шума электроинструмента обычно имеет следующие значения.

– Уровень звукового давления L_РА : 82 дБ (А)
– Уровень звуковой мощности L_WA : 90 дБ (А)
- Погрешность: К PA и KWA=3 дБ

Общее значение вибрации:

– Значение воздействия a_h : 3.7 дБ (А)
- Погрешность: K = 1.5 м/с

ORE 5-150 18-EC

Средний амплитудно-взвешенный уровень шума электроинструмента обычно имеет следующие значения.

– Уровень звукового давления L_PA : 84 дБ (А)

– Уровень звуковой мощности L_WA : 92 дБ (А)

- Погрешность: К PA и KWA = 3 АБ

Общее значение вибрации:

– Значение воздействия a_h : 3.8 дБ (А).
- Погрешность: K = 1.5 м/с

ВНИМАНИЕ!

Указанные значения измерений относятся к новым электроинструментам. Ежедневное использование приводит к изменению значений шума и вибрации.

i ПРИМЕЧАНИЕ

Уровень вибрации, указанный в настоящей инструкции, рассчитан с помощью стандартизированного теста, соответствующего директиве EN 62841, и может использоваться для сравнения одного инструмента с другим. Эти сведения можно использовать для предварительной оценки уровня воздействия. Приведенные уровни вибрации соответствуют основному назначению инструмента. Если инструмент используется для других целей, с другими принадлежностями или в ненадлежащем состоянии, уровень вибрации может отличаться. Это может значительно повысить уровень воздействия в течение всего

времени работы. Для точной оценки уровня воздействия вибрации необходимо также учитывать время, когда инструмент выключен или работает, но фактически не используется. Это может значительно снизить уровень воздействия в течение всего времени работы. Необходимо предусмотреть дополнительные способы защиты оператора от воздействия вибрации, такие как: обслуживание инструментов и принадлежностей, защита рук от холода, организация режима работы.

ВНИМАНИЕ!

Если уровень звукового давления превышает 85 дБ (А), используйте средства защиты органов слуха.

Технические характеристики

Тип изделия		ORE3-15018-EC	ORE5-15018-EC
Изделие		Орбитальная шлифовальная машина
Номинальное напряжение	Впост.тока	18
Скорость вращения без нагрузки	/мин	4000-10000
Масса в соответствии с процедурой ЕРТА01/2003 (без аккумулятора)	кг 1.23	1.25
Аккумулятор 18 В		AP 18.0/2.5AP 18.0/5.0
Масса аккумулятора	кг	AP 18.0/2.5AP 18.0/5.0	0.40.7
Рабочая температура	От -10 до 40 °C
Температура хранения	От -20 до 50 °C
Температура зарядки	От 0 до 40 °C

Зарядноеустройство

CA 12/18CA 18.0-LDCA 10.8/18.0CA SP 2x 12/18

Обзор (см. Рис. А)

Нумерация частей устройства относится к иллюстрациям устройства на странице схем.

1 Изолированные поверхности
2 Выключатель
3 Кнопки регулировки скорости
4 Шлифовальная пластина
5 Отверстие для удаления пыли
6 Короткий адаптер пылеулавливающего устройства
7 Длинный адаптер пылеулавливающего устройства
8 Пылесборник
9 Фиксаторы
10 Шестигранный ключ

Инструкция по эксплуатации

ПРЕДУПРЕЖДЕНИЕ!

Перед выполнением любых работ по обслуживанию электроинструмента извлекайте аккумулятор.

Перед включением электроинструмента

Распакуйте электроинструмент и принадлежности и убедитесь, что все детали имеются в наличии и не повреждены.

ПРИМЕЧАНИЕ

Аккумуляторы поставляются частично заряженными. Перед началом работы полностью зарядите аккумуляторы. См. руководство по эксплуатации зарядного устройства.

Советы по продлению срока службы аккумулятора

ВНИМАНИЕ!

• Никогда не заряжайте аккумуляторы при температуре ниже 0 °C и выше 40 °C.
  – Не заряжайте аккумуляторы в условиях

высокой влажности воздуха или температуры окружающей среды.

• Не накрывайте аккумуляторы и зарядное устройство во время зарядки.
  – По окончании зарядки извлеките вилку зарядного устройства из розетки.

В процессе зарядки аккумулятор и зарядное устройство нагреваются. Это нормально.

i ПРИМЕЧАНИЕ

Следуйте указаниям по правильной зарядке аккумулятора, приведенным в инструкции по эксплуатации аккумулятора.

Если аккумуляторы не используются в течение длительного времени, храните их частично заряженными в прохладном месте.

Установка и замена аккумулятора (см. Рис. В1-В2)

■ Вставьте заряженный аккумулятор в электроинструмент до щелчка (см. Рис. В1).
- Чтобы извлечь аккумулятор, нажмите кнопку фиксации (1) и извлеките его (2) (см. Рис. В2).

ВНИМАНИЕ!

Когда устройство не используется, закрывайте контакты аккумулятора. Металлические предметы могут замкнуть контакты, в результате чего возможен взрыв или пожар!

Установка и замена шлифовального листа (см. Рис. С)

Шлифовальная пластина (4) имеет крепления-липучки и поэтому предназначена исключительно для использования с шлифовальными листами на липучках.

■ Извлеките аккумулятор.
■ Снимите использованный шлифовальный лист.
■ Удалите мусор со шлифовальной пластины (4).
■ Прикрепите новый шлифовальный лист. Выровняйте отверстия в шлифовальном листе с отверстиями в шлифовальной пластине (4).
■ Закрепите шлифовальный лист,

аккуратно прижимая его к креплениям- липучкам на шлифовальной пластине (4).

Замена шлифовальной пластины (см. Рис. D1-D2)

Если шлифовальная пластина (4) износилась, ее можно заменить.

■ Извлеките аккумулятор.
■ Выкрутите винт с шайбой.
■ Снимите шлифовальную пластину (4), потянув ее вниз.
■ Прикрепите новую шлифовальную пластину.

■ Затяните винт с шайбой.

ПРИМЕЧАНИЕ. При замене пластины на орбитальной шлифовальной машине выровняйте фиксирующий паз D2-2) на шлифовальной пластине с соединительным блоком (D2-1) в инструменте (см. Рис. D2).

ПРИМЕЧАНИЕ. При откручивании и закручивании винта нужно придерживать шлифовальную пластину, чтобы она не вращалась.

Установка и снятие пылесборника и адаптера пылеулавливающего устройства (см. Рис. Е)

ПРЕДУПРЕЖДЕНИЕ!

При использовании шлифовальной машины необходимо использовать пылесборник или внешнее пылеулавливающее устройство.

ПРЕДУПРЕЖДЕНИЕ!

Не допускайте скопления пыли на рабочем месте.

Пыль может легко воспламениться.

■ Совместите треугольник на пылесборнике (8) или адаптере пылеулавливающего устройства (6 и 7) с треугольником на отверстии для удаления пыли.
Нажмите фиксаторы с обеих сторон пылесборника (8) или адаптера пылеулавливающего устройства (6 или 7) и надвиньте пылесборник (8) или адаптер пылеулавливающего устройства (6 или 7) на отверстие для удаления пыли (5) до упора, пока фиксаторы (9) пылесборника (8) или адаптера

пылеулавливающего устройства (6 или 7) не войдут в паз отверстия для удаления пыли (5) (см. Рис. Е).

• Чтобы снять пылесборник (8) или адаптер пылеудаляющего устройства (6 или 7), нажмите на фиксаторы (9) с обеих сторон пылесборника (8) или адаптера пылеудаляющего устройства (6 или 7) и снимите его.

■ Шланг для отвода пыли можно подсоединить к короткому или длинному адаптеру пылеулавливающего устройства.

ПРИМЕЧАНИЕ. Поскольку аккумулятор может мешать работе адаптера пылеулавливающего устройства, при использовании короткого адаптера (6) используйте только аккумулятор емкостью 2,5 Ач, а при использовании длинного адаптера (7) – аккумулятор емкостью 2,5 или 5,0 Ач. Две орбитальные шлифовальные машины не могут использоваться с аккумулятором емкостью 8,0 Ач.

Установка скорости (см. Рис. F)

Предусмотрено четыре уровня скорости, которые можно изменить с помощью кнопок регулировки скорости (3). Нажмите кнопку «+», чтобы увеличить скорость.

Нажмите кнопку «-», чтобы уменьшить скорость. Количество светящихся светодиодов указывает на текущий уровень скорости.

Уровень скорости может быть установлен во время работы инструмента.

При выключении инструмента текущий уровень скорости будет запомнен и восстановлен при следующем включении.

В следующей таблице приведены приблизительные значения скорости вращения (в оборотах в минуту).

Скорость об/мин
1 4000
2 6000
3 8000
4 10000

Включение и выключение (см. Рис. G)

Для включения и выключения электроинструмента используйте выключатель (2).

ВНИМАНИЕ!

После сбоя электропитания включенный электроинструмент не начнет снова работать.

Инструкция по эксплуатации

ПРЕДУПРЕЖДЕНИЕ!

После выключения электроинструмента он продолжает работать некоторое время.

■ Включите шлифовальную машину и поместите шлифовальный лист целиком на обрабатываемую поверхность.
■ Применяя умеренное давление, равномерно перемещайте шлифовальную машину по заготовке.
■ Результат шлифования прежде всего определяется выбором правильного шлифовального листа, количеством оборотов в минуту и контактным давлением.
■ Заменяйте шлифовальные листы вовремя.
- Чрезмерное увеличение контактного давления не приведет к увеличению производительности шлифования, но увеличит износ электроинструмента и шлифовального листа.

Транспортировка

На литий-ионные аккумуляторы распространяются требования законодательства об опасных грузах. Транспортировка этих аккумуляторов должна осуществляться в соответствии с местными, национальными и международными положениями и правилами.

Пользователи могут перевозить такие аккумуляторы автомобильным транспортом без каких-либо дополнительных условий.

Коммерческая перевозка литий- ионных аккумуляторов транспортными компаниями регулируется правилами

перевозки опасных грузов. Подготовка к отправке и транспортировка могут осуществляться только лицами, прошедшими соответствующую подготовку. Весь процесс должен контролироваться специалистами.

При транспортировке аккумуляторных батарей необходимо соблюдать следующие правила.

Убедитесь, что клеммы контактов аккумулятора защищены и изолированы для предотвращения короткого замыкания.

Убедитесь, что аккумуляторная батарея надежно защищена от перемещения внутри упаковки.

Запрещается транспортировать поврежденные или протекающие аккумуляторные батареи.

Для получения дополнительной информации обратитесь в транспортную компанию.

ВНИМАНИЕ!

Не отправляйте батареи с поврежденным корпусом.

Обслуживание и уход

ПРЕДУПРЕЖДЕНИЕ!

Перед выполнением любых работ по обслуживанию электроинструмента извлекайте аккумулятор.

Очистка

ВНИМАНИЕ!

При очистке сжатым воздухом всегда надевайте защитные очки.

Регулярно очищайте электроинструмент и его вентиляционные отверстия. Частота очистки зависит от материала и продолжительности использования. Регулярно продувайте внутреннюю часть корпуса и двигатель с помощью сухого сжатого воздуха.

Ремонт

Ремонт должен выполняться только в сервисном центре, уполномоченном производителем.

ПРИМЕЧАНИЕ

В течение гарантийного срока не откручивайте винты на корпусе. Несоблюдение этого требования приведет к аннулированию любых гарантийных претензий к производителю.

Запасные части и принадлежности

Для получения информации о других принадлежностях и инструментах см. каталоги производителей. Изображения в разобранном виде и списки запасных частей можно найти по адресу: www.flex-tools.com.

Информация об утилизации

ПРЕДУПРЕЖДЕНИЕ!

Чтобы старый электроинструмент нельзя было использовать:

извлеките аккумулятор.

Только для стран ЕС.

Не выбрасывайте электроинструменты вместе с

бытовыми отходами!

В соответствии с европейской директивой 2012/19/EC по транспортировке и утилизации отходов электрического и электронного оборудования согласно национальному законодательству использованные электрические приборы должны собираться отдельно и утилизироваться экологически безопасным способом.

Регенерация сырья вместо утилизации отходов.

Устройство, принадлежности и упаковка должны быть утилизированы экологически безопасным способом. Пластиковые части могут быть переработаны в соответствии с типом материала.

ПРЕДУПРЕЖДЕНИЕ!

Не выбрасывайте аккумуляторы вместе с бытовым мусором, а также не бросайте их в огонь или в воду. Не вскрывайте использованные аккумуляторы.

Только для стран ЕС.

В соответствии с директивой 2006/66/

ЕС неисправные и использованные аккумуляторы необходимо утилизировать.

i ПРИМЕЧАНИЕ

Для получения информации о вариантах утилизации обратитесь к продавцу.

Декларация соответствия нормам ЕС

Мы с полной ответственностью заявляем, что изделие, описанное в разделе «Технические характеристики», соответствует следующим стандартам или нормативным документам:

EN 62841-1:2015+A11:2022,

EN 62841-2-4:2014,

EN IEC 55014-1:2021,

EN IEC 55014-2:2021

в соответствии с требованиями директив 2014/30/EU, 2006/42/EG, 2011/65/EU.

Ответственный за техническую

Питер Ламели Клаус Питер Вайнпер (Peter Lameli) (Klaus Peter Weinper)

Технический Руководитель отдела директор качества 03.12.2024

Отказ от ответственности

Производитель и его представитель не несут ответственности за любой ущерб и упущенную выгоду в результате прерывания деятельности, вызванного изделием или непригодным для использования изделием.

Производитель и его представитель не несут ответственности за любой ущерб, вызванный неправильным использованием устройства или использованием устройства с изделиями других производителей.
