РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MG130 Weller

RU Оригинальное руководство по эксплуатации

CN 原装使用说明

KO 오리지널 사용 설명서

JP 取扱説明書

MG100S

MG130

DE Lieferumfang

RU Комплект поставки

CN 供货范围

KO 공급 품목

JP 納入パッケージ内容

RU Акустический сигнал

CN 声音信号

KO 음향 신호

JP 音響信号

2

DE Filteranzeige

GB Filter display

RU Индикация степени загрязненности фильтра

CN 过滤器显示

KO 필터 표시

JP フィルター インジケー ター

3

DE Alarm-Resetknopf/Einstellknopf

GB Alarm reset button//Setting button

RU Кнопка сброса/настройки аварийного сигнала

CN 警报-复位按钮/调节旋钮

KO 알람 리셋 버튼/조정 버튼

RU Переключатель включения/ выключения

CN 接通和切断开关

KO 전원 스위치

JP オン / オフスイッチ

5

DE Stromanschluss

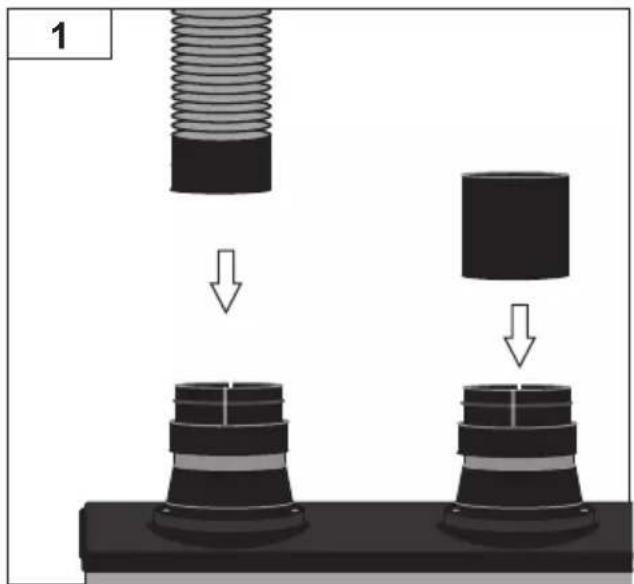

RU Ввод устройства в эксплуатацию

CN 调试

KO 시스템 가동

JP 運転開始

RU Индикация степени загрязненности фильтра Срок службы

CN 筛选显示 运行时间

KO 필터 표시 작동 시간

JP フィルター表示 作動時間

RU Индикация степени загрязненности фильтра Мощность всасывания

CN 筛选显示 抽吸功率

KO 필터 표시 작동 흡인력

JP フィルター 表示 吸引力

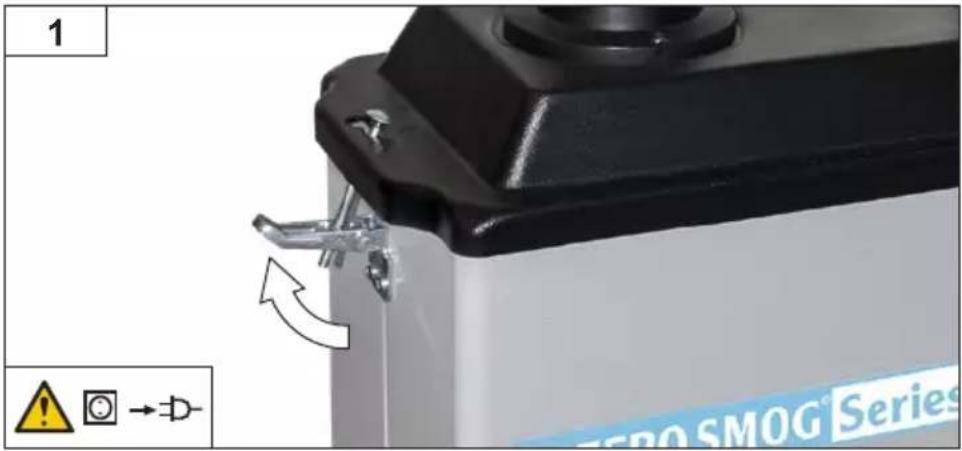

RU Поменять фильтр предварительной очистки

CN 更换预滤清器

KO 프리필터 교체

JP プレフィルター交換

A
MG130

2

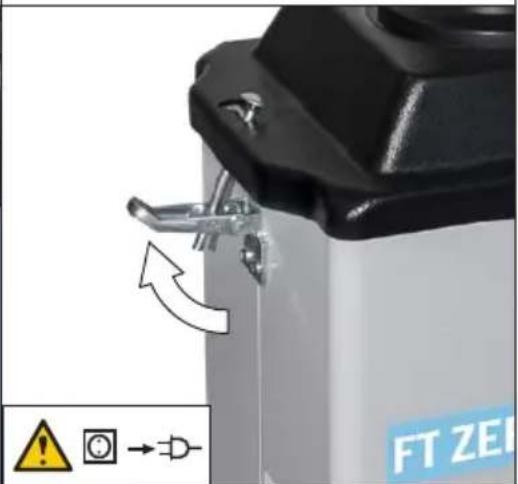

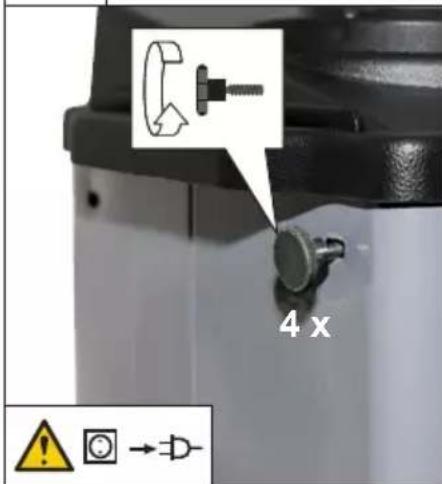

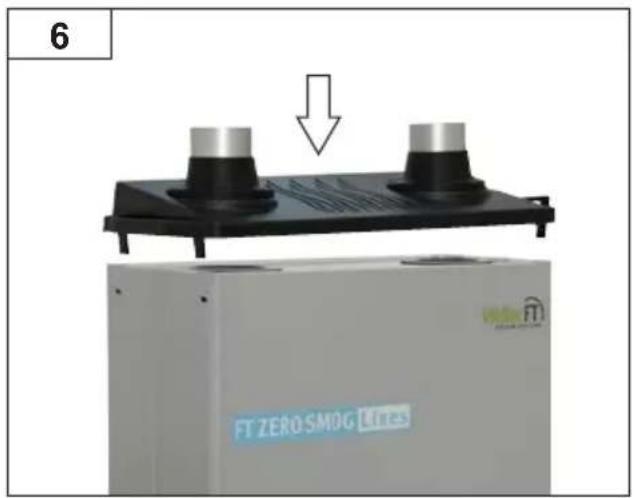

RU Поменять основной фильтр

CN 更换主滤器

KO 메인필터 교체

JP メインフィルター交換

B

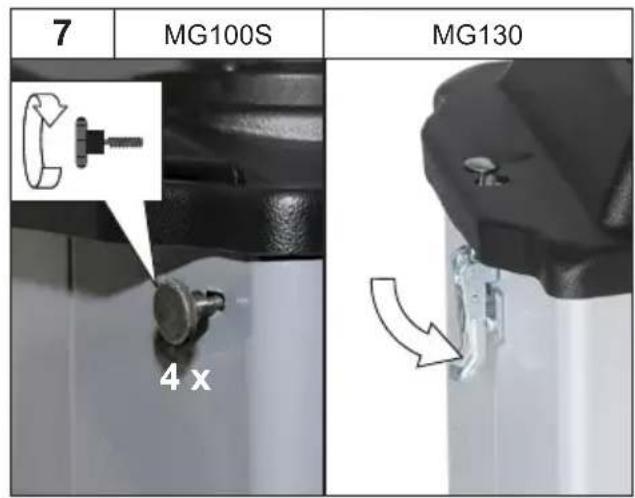

MG100S / MG130

MIN 1x

1
MG100S

MG130

2

RU Поменять основной фильтр

CN 更换主滤器

KO 메인필터 교체

JP メインフィルター交換

Пускайте уреда в действие както е описано в глава „Пускане в действие“.

Внимательно прочтите данное руководство по эксплуатации и прилагаемые указания по технике

безопасности перед вводом в эксплуатацию и началом работу с устройством.

Храните данное руководство по эксплуатации в месте, доступном для всех пользователей.

Указания по технике безопасности

Детям, а также лицам с ограниченными физическими, сенсорными или умственными способностями или не имеющим необходимого опыта и/или знаний запрещается использовать данное устройство без присмотра или инструктажа по технике безопасности. Не разрешайте детям играть с устройством. Запрещается очистка и обслуживание устройства детьми без присмотра.

ВНИМАНИЕ

Удар током

В неисправном устройстве

оголенные провода могут находиться под напряжением или защитные провода могут не выполнять свою функцию.

Ремонтные работы должны выполнять специалисты, прошедшие обучение в компании Weller.
При повреждении сетевого кабеля он подлежит замене на специально подготовленный сетевой кабель, который можно получить в организации, осуществляющей послепродажное обслуживание.

ВНИМАНИЕ

Опасность удушья, Опасность отравления

Неправильный монтаж может привести к повышению концентрации опасных газов на рабочем месте

после монтажа проверьте концентрацию газов на рабочем месте

Неправильный расчет циклов технического обслуживания может привести к повышенной концентрации газов на рабочем месте

Определение циклов технического обслуживания

При очистке системы трубопроводов/вытяжной камеры имеет место усиленное загрязнение окружающего воздуха вредными веществами

При снижении интенсивности всасывания в результате образования отложений в системе трубопроводов замените загрязненные детали

Переполненный фильтр с активированным углем не задерживает опасные вещества. Опасные вещества выделяются в окружающую среду без фильтрации.

Соблюдайте рекомендуемые интервалы замены фильтров.

При высокой концентрации опасных газов может произойти сильное нагревание активированного угля, которое может привести к самовозгоранию фильтра.

Перед выключением дайте прибору поработать несколько минут при условии, что в воздухе отсутствуют опасные газы.

Использование по назначению

Данная система фильтрации предназначена для отсасывания и фильтрации твердых частиц и газов - в зависимости от соответствующего фильтрующего материала.

Данное устройство разрешается использовать только при комнатной температуре и только в помещениях.

Устройство предназначено для отсасывания с плоскости и не пригодно для непосредственного отсасывания дыма от паяльника.

ВНИМАНИЕ

Опасность удушья, Опасность отравления

Ненадлежащее применение может привести к затруднениям дыхания, удушью, отравлению или к возникновению онкологических заболеваний

Отсасывание твердых частиц и газов, которые не соответствуют используемому фильтровальному материалу, не разрешено.
Отсасывание жидкостей и горючих газов не разрешено
Не используйте устройство без фильтра или с загрязненным фильтром.

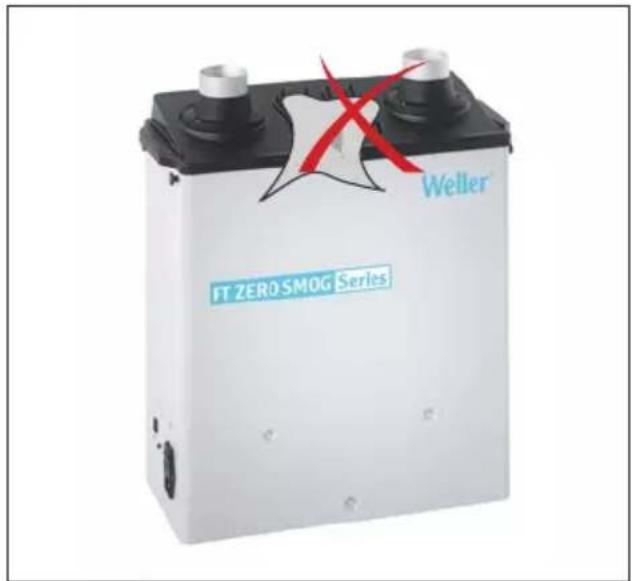

Никогда не используйте устройство без кожуха вентилятора

ВНИМАНИЕ

Опасность пожара и взрыва!

Устройство не разрешается

использовать для отсасывания горючих газов.

Не допускайте воздействия на устройство температур выше 50°C, открытого пламени или конденсированных растворителей.

Оператор установки несет ответственность за соблюдение установленных законом предельных значений вредных веществ на рабочем месте.

Ввод в эксплуатацию системы фильтрации разрешается только в ее безупречном техническом состоянии.

Использование по назначению также подразумевает, что вы

соблюдайте данное руководство по эксплуатации,
соблюдаете все дополнительные сопроводительные документы,
соблюдайте национальные правила предупреждения несчастных случаев по месту использования.

Изготовитель не несет ответственности за самовольное внесение изменений в конструкцию устройства.

Группы пользователей

По причине возникновения различных рисков и потенциальных опасностей некоторые рабочие операции разрешается выполнять только обученным квалифицированным специалистам.

Рабочая операция Группы пользователей

Монтаж комплексных трубопроводных систем при подсоединении нескольких вытяжных рукавов	Квалифицированный персонал с техническим образованиемУченики производственно-технического обучения под руководством и наблюдением квалифицированного специалиста, обладающего соответствующим образованием
Замена электрических запасных деталей	Профессиональный электрикУченики производственно-технического обучения под руководством и наблюдением квалифицированного специалиста, обладающего соответствующим образованием
Определение интервалов технического обслуживания	Специалист по технике безопасности
Обслуживание Замена фильтра	Неспециалисты

Эксплуатация

Внимание

После транспортировки устройства возможен выход пыли на главном фильтре. Проследите за тем, чтобы ввод устройства в эксплуатацию осуществлялся в чистом помещении.

ВНИМАНИЕ

При высокой концентрации опасных газов происходит

сильное нагревание активированного угля. Во избежание недопустимого нагревания устройство должно поработать несколько минут в условиях отсутствия в воздухе опасных газов.

Вводите устройство в эксплуатацию так, как описано в главе „Ввод в эксплуатацию“.

Соблюдайте соответствующие руководства по эксплуатации подсоединяемых устройств.

Убедитесь, что напряжение сети соответствует параметрам, указанным на заводской табличке.

Перед подсоединением устройства к розетке убедитесь, что оно выключено.

Оптимальная фильтрация газов достигается следующим образом:

Температура технологического воздуха в газовом фильтре < 38 °C

Относительная влажность < 60 %

Молекулы газы > 30 г/моль (фильтрация более тяжёлых молекул эффективнее)

Температура кипения молекул газа > 0 °C

Уход и техническое обслуживание

ВНИМАНИЕ

Перед началом любых работ

выньте сетевую вилку устройства из розетки.

Ни в коем случае не изменяйте конструкцию устройства!

Ремонтные работы должны выполнять специалисты, прошедшие обучение в компании Weller.

Используйте только оригинальные запасные части WELLER.

Замена фильтра

MIN 1x

Нормальный срок службы главного фильтра в электронной промышленности составляет 1500 часов.

Для обеспечения надлежащего газоулавнивания не реже одного раза в год следует производить замену главного фильтра.

Включается аварийный сигнал и мигает красная сигнальная лампа:

Рекомендуемый срок службы фильтра завершился.

Сигнализирует о необходимости замены фильтра. Отключите аварийный сигнал с помощью функции сброса на панели управления и запланируйте замену фильтра.

Включается аварийный сигнал и постоянно горит красная сигнальная лампа:

Недостаточная интенсивность всасывания.

Выключите систему фильтрации. Проверьте насадки и трубки и при необходимости очистите.

Если при следующем включении устройства вновь раздается звуковой сигнал, необходимо заменить фильтр.

При невыполнении соответствующих мер система фильтрации отключается через пять минут для предотвращения перегрева.

При замене главного фильтра время фильтрования сбрасывается следующим образом:

Нажмите и удерживайте кнопку сброса, одновременно нажимайте выключатель до включения сигнала.

Очистка

Для обеспечения надлежащего действия регулярно очищайте сопло, вытяжной рукав и соединительный шланг.

Гарантия

Гарантийные требования покупателя истекают через год после доставки. Это не относится к регрессным требованиям покупателя в соответствии с §§ 478, 479 ГК ФРГ.

Мы будем нести ответственность по предоставленной нами гарантии только в том случае, если гарантия качества или долговечности была предоставлена нами в письменной форме и с использованием термина „Гарантия“.

Гарантия аннулируется при ненадлежащем использовании или в результате вмешательства, предпринятого неквалифицированными лицами.

Оставляем за собой право на технические изменения!

Для получения дополнительной информации обратитесь www.weller-tools.com

Сообщения о неисправностях и устранение неисправностей

Сообщение/симптом Возможная	причина Способы устранения
Недостаточная мощность всасывания	Негерметичность трубопроводной системы	Загерметизируйте трубопроводную систему
	Фильтр загрязнен	Замените фильтр
	Частота вращения турбины слишком мала	Увеличьте заданную частоту вращения только MG100S
Громкий звук при всасывании	Скорость воздуха, проходящего через вытяжной рукав слишком большая	Уменьшите заданную частоту вращения (меньший объем воздуха) только MG100S
Устройство не запускается	Термическое отключение	Дайте прибору остыть. Снова включите примерно через 3 часа.
Устройство не функционирует	Перегорел предохранитель	Просим обратиться в нашу сервисную службу:[e-mail]
	Устройство неправильно подключено	Проверьте подключение

Технические характеристики

Отсасывание дыма, образующегося при пайке		MG100S MG130
Размеры (Д x Ш x В) mm inch		460 x 210 x 64018,1 x 8,3 x 25,2	460x 210 x 50018,11 x 8,26 x 19,68
Mасса kg 15 11
	m3/h(CFM)	100 (58,8) 100 (58,8)
Производительность компрессора m3/h(CFM)		140 (82,3) 140 (82,3)
Номинальное потребление энергии W 100 100
Номинальное напряжение V/Hz 240 / 50 100-240 / 50-60
Стеклянный трубчатый предохранитель (5 x AT (V)20)		2 x 6,3 (250)	2 x 6,3 (250)
Уровень шума на расстоянии 1 м dB(A)		< 52	< 54
Фильтр сосредоточенной избирательности		Фильтр твердых частиц H13 + Газовый фильтр(50 % Активированный уголь + 50 % Калийперманганат)
Интерфейс		Благодаря интерфейсу имеется возможностьобслуживания и дистанционного управленияустановкой в полном объеме черезопциональный интерфейсный адаптер.

СИМВОЛЫ

Внимание!

Прочтите руководство по эксплуатации!

Перед проведением любых работ всегда вынимайте сетевую вилку устройства из розетки.

Дизайн и рабочее место выполняют требования защиты от электростатических разрядов

Знак СЕ

Британский знак соответствия

Утилизация

Не утилизируйте электроинструменты вместе с бытовыми отходами! Согласно директиве 2012/19/EU по отходам электрического и электронного оборудования и гармонизированным национальным стандартам, бывшие в употреблении электроприборы и электроинструменты подлежат раздельной утилизации с целью их последующей экологически безопасной переработки.

С использованными фильтрами необходимо обращаться как со спецотходами.

Передавайте на утилизацию замененные детали устройства, фильтры и устаревшие устройства в соответствии с нормативными постановлениями вашей страны.

T0058762765

T0058762767

T0053657399

T0053657899

T0058762750

T0053657499

T0058762774

T0053657799

T0053658099

T0058762768

T0058762772

T0058762766

RU Декларация соответствия EC

Заявляем, что указанные продукты выполняют требования следующих директив:

Уполномоченный на составление технических документов.

经授权编制技术文件

위임을 받아 기술파일 작성

技術文書の作成が認可される。

Weller Tools GmbH
