MANUAL DE USUARIO MG130 Weller
ES Traducción del manual original
ES Piezas suministradas
FR Fourniture
IT Dotazione
PT Fornecimento
ES Indicador de filtro
ES Botón reset para alarma/Botón de ajuste
ES Encendido y apagado
ES Toma de corriente
ES Puesta en servicio del aparato
ES Indicador de filtro Duración
ES Indicador de filtro Potencia
ES Cambiar el filtro principal
FR Remplacer le filtre principal
ES Cambiar el filtro principal
FR Remplacer le filtre principal
Antes de poner en funcionamiento el aparato y de comenzar a trabajar con él leer completamente las presentes
instrucciones y las normas de seguridad.
Conservar las presentes instrucciones en un lugar accesible para todos los usuarios.
Advertencias de seguridad
Este aparato puede ser utilizado por ni os a partir de 8 a os y por personas que presenten limitaciones de las facultades f sicas, sensoriales o psquicas o que carezcan de la experiencia y el conocimiento necesarios, siempre que sean supervisados por otra persona o que se les haya ense ado a utilizar la herramienta de forma segura y hayan comprendido los peligros que supone. Los ni os no deben jugar con el aparato.
Las tareas de limpieza y mantenimiento que cor-respondan al usuario no deben ser realizadas por ni os sin supervisi n.
ADVERTENCIA
Descarga eléctrica
Si el aparato estuviera averiado puede haber conductores activos desnudos o no funcionar el conductor protector.
Las reparaciones deberán ser realizadas por especialistas formados por Weller.
Si el cable de conexión de la herramienta eléctrica estuviera dañado deberá sustituirlo por un cable de conexión especial que podrá adquirir a través del servicio técnico.
ADVERTENCIA
Peligro de asfixia, Peligro de intoxicación
La instalación incorrecta podría causar un incremento del límite de exposición profesional
Medir el límite de exposición profesional tras la instalación
La planificación incorrecta de los intervalos de mantenimiento podría causar un incremento del límite de exposición profesional en los gases
■ Determinar los intervalos de mantenimiento
Al limpiar las tuberías/cavidad de aspiración se produce un incremento de los productos nocivos liberados al entorno
Si la potencia de aspiración se viera mermada debido a los sedimentos en las tuberías, deberá sustituir los componentes afectados
Un filtro de carbón activo saturado ya no puede filtrar substancias nocivas. Se liberan de nuevo substancias nocivas sin filtrar al entorno.
Cumplir los intervalos recomendados para el cambio de filtro.
Debido a la elevada concentración de gases contaminantes puede producirse un fuerte calentamiento del carbón activo que a su vez puede provocar la combustión espontánea del filtro.
Antes de conectar el aparato deje que éste funcione durante algunos minutos con aire limpio (sin agentes contaminantes).
Aplicación De Acuerdo A La Finalidad
Este sistema de filtración es apto para aspirar y filtrar partículas y gases - dependiendo del tipo de filtro.
Sólo está permitido usar este aparato a temperatura ambiente y en interiores.
Este aparato ha sido diseñado para un aplicaciones como extractor de superficie y no es apto para extracción directa junto al soldador.
ADVERTENCIA
Peligro de asfixia, Peligro de intoxicación
El uso inapropiado puede provocar molestias respiratorias, asfixia, intoxicación o cáncer
No está permitido aspirar partículas y gases que no sean adecuadas para el filtro utilizado.
No está permitido aspirar líquidos ni gases inflamables
No usar nunca el aparato sin filtro o con el filtro lleno.
No usar nunca el aparato sin la cubierta del ventilador
ADVERTENCIA
Peligro de incendio y explosión!
No está permitido usar este aparato para aspirar gases inflamables.
No está permitido exponer el aparato a temperaturas superiores a los 50°C, ni arrojarlo o colocarlo cerca de llamas de fuego o disolventes.
El usuario/propietario de la instalación es responsable de que se respeten los límites de sustancias contaminantes en el puesto de trabajo impuestos por la ley.
Utilizar el sistema de filtros debe únicamente si está en perfecto estado.
El uso conforme a lo previsto incluye también:
- siga las instrucciones de este manual,
- siga las instrucciones de todos los documentos que acompañan al aparato,
cumpla las normas de prevención de accidentes laborales vigentes en el país de uso.
El fabricante no asume ninguna responsabilidad en caso de realización de modificaciones por cuenta propia en el aparato.
Grupo de usuarios
Debido a los diferentes tipos de riesgo y el potencial de riesgo algunas operaciones deberán ser realizadas exclusivamente por especialistas.
Operación Grupo de usuarios
| Instalación de sistemas de tuberías complejos para la conexión de varios brazos aspiradores | Especialista con formación técnicaPersonas en periodo de formación bajo la supervisión y dirección de una persona experimentada |
| Sustitución de piezas de recambio eléctricas | ElectricistaPersonas en periodo de formación bajo la supervisión y dirección de una persona experimentada |
| Determinación de los intervalos de mantenimiento | Especialista en seguridad |
| ManejoCambio de filtro | Usuarios normales |
Operação
Aviso
El filtro principal del aparato puede presentar algo de polvo tras el transporte. Asegurarse de que se utilice el aparato en una sala apropiada.
ATENCIÓN
La elevada concentración de gases contaminantes provoca el calentami-
ento del carbón activo. Antes de apagar el aparato, debería dejarlo funcionar durante varios minutos sin aspirar gases contaminantes para descartar un calentamiento excesivo del mismo.
Poner en funcionamiento el aparato tal y como se describe en el capítulo „Puesta en funcionamiento“.
Siga las instrucciones del manual de uso del aparato conectado.
Compruebe si la tensión de red coincide con la indicada en la placa de características.
Asegurarse que la máquina está desconectada antes de enchufarla.
La mejor forma de filtrar el gas para obtener un buen resultado se logra de la siguiente forma:
Temperatura del aire en el filtro de gas < 38 °C
Humedad relativa < 60 %
Moléculas de gas > 30 g/mol (filtrado mejor con moléculas grandes)
Temperatura de ebullición de las moléculas de gas > 0 °C
Cuidado y mantenimiento
ADVERTENCIA
Antes de realizar cualquier
trabajo en la máquina, desenchufarla de la alimentación eléctrica.
¡No está permitido realizar cambios ni modificaciones en el aparato!
Las reparaciones deberán ser realizadas por especialistas formados por Weller.
Use sólo piezas de recambio originales.
Cambio de filtro
MIN 1x
La vida útil normal de un filtro principal en la industria electrónica es de 1500 horas.
Para filtrar correctamente el gas es recomendable cambiar el filtro principal como mínimo una vez al año.
La alarma suena y el testigo luminoso rojo parpa- dea:
La vida útil recomendada del filtro se ha agotado.
Indica que hay que cambiar el filtro. Resetear la alarma con la función reset del panel de control y planificar el cambio de filtro.
La alarma suena y el testigo luminoso rojo permanece encendido:
Potencia de aspiración demasiado baja.
Desconectar el filtro. Comprobar las toberas y tubos, y en caso necesario limpiarlos. Si suena de nuevo la alarma al volver a encender el aparato, deberá cambiar el filtro.
Si no toma medidas, el filtro se desconectará a los cinco minutos para evitar un calentamiento excesivo.
Al cambiar el filtro principal, la unidad se resetea de la siguiente forma:
Mantener pulsado el botón de reset y conectar la mismo tiempo el interruptor hasta que suene una señal.
Limpieza
Para garantizar el correcto funcionamiento del aparato deberá limpiar periódicamente la tobera, el aspirador y la manguera de conexión.
Garantía
Los derechos de reclamación por defectos del comprador prescriben un año después de la compra. Sólo válido para los derechos del comprador según el art. §§ 478, 479 BGB (código civil alemán).
Únicamente nos responsabilizamos de los derechos de garantía cuando la garantía de compra y vida útil del aparato haya sido entregada por nosotros por escrito y utilizando el término „Garantía“.
La garantía quedará anulada en caso de manipulación inadecuada del aparato o cuando sea utilizado por operarios no cualificados.
¡Reservado el derecho a realizar modificaciones técnicas!
Para más información visite nuestra web: www.weller-tools.com
Mensajes de error y su reparación
Mensaje/Síntoma Causa posible Reparación
| ■ Falta de potencia de aspiración | ■ Sistema de tubos inestanco | ■ Estanqueizar sistema de tubos |
| ■ Filtro sucio | ■ Cambiar filtro | |
| ■ Régimen de turbina insuficiente | ■ Aumentar régimen nominal Solo MG100S | |
| ■ Mucho ruido de aspiración | ■ Excesiva velocidad de aire por brazo de aspiración | ■ Reducir régimen nominal (menor volumen de aire) Solo MG100S |
| ■ El aparato no arranca | ■ Desconexión térmica | ■ Dejar que se enfríe el aparato. Conectar de nuevo el aparato después de aprox. 3 horas. |
| ■ El dispositivo no funciona | ■ Se ha fundido el fusible | ■ Por favor, diríjase a nuestro servicio técnico: technical-service@weller-tools.com |
| ■ El aparato no está conectado correctamente | ■ Comprobar la conexión |
Datos Técnicos
| Extractor de gases de soldadura MG100S MG130 | |||
| Dimensiones L x An x Al mm inch | 460 x 210 x 640 18,1 x 8,3 x 25,2 | 460x 210 x 500 18,11 x 8,26 x 19,68 | |
| Peso kg 15 11 | |||
| Rendimiento máx. m | ^3/h (CFM) | 100 (58,8) 100 (58,8) | |
| Potencia del compresor m | ^3/h (CFM) | 140 (82,3) 140 (82,3) | |
| Medición W 100 | 100 | ||
| Tensión | V/Hz | 240 / 50 | 100-240 / 50-60 |
| Seguro del tubo de cristal (5 x 20) | AT (V) | 2 x 6,3 (250) | 2 x 6,3 (250) |
| Nivel sonoro a 1 m de distancia | dB(A) | < 52 | < 54 |
| Filtro compacto | Filtro de partículas H13 + Filtro de gas (50 % carbón activo + 50 % Permanganato potásico) | ||
| Interfaz | Gracias a la interfaz se pueden manejar y controlar a distancia todas las funciones del aparato mediante un adaptador opcional. | ||
Símbolos
¡Atención!
¡Leer el manual de instrucciones!
Antes de realizar cualquier trabajo con el aparado retirar el enchufe de conexión de la toma de corriente eléctrica.
Puesto de trabajo y producto fabricado de conformidad con las normas ESD Design
Marcado CE
Marcado de conformidad británico
Eliminación de residuos
¡No deseche los aparatos eléctricos junto con los residuos domésticos! De conformidad con la Directiva Europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos y su aplicación de acuerdo con la legislación nacional, las herramientas eléctricas cuya vida útil haya llegado a su fin se deberán recoger por separado y trasladar a una planta de reciclaje que cumpla con las exigencias ecológicas.
Desechar los filtros sucios como residuos especiales.
Elimine los componentes y filtros cambiados en el aparato, así como aparatos en desuso, siguiendo la normativa vigente en su país.
Perigo de asfixia, Perigo de envenena- mento
Perigo de asfixia, Perigo de envenena- mento
Grupos de utilizadores
Características Técnicas
ES Declaración de conformidad de la UE
Declaramos que los productos mencionados cumplen las disposiciones de las siguientes Directivas:
Autoriza la recopilación de la documentación técnica. autorise a réunir les documentations techniques.
Autoriza la recopilación de la documentación técnica. Incaricati di redigere la documentazione tecnica.

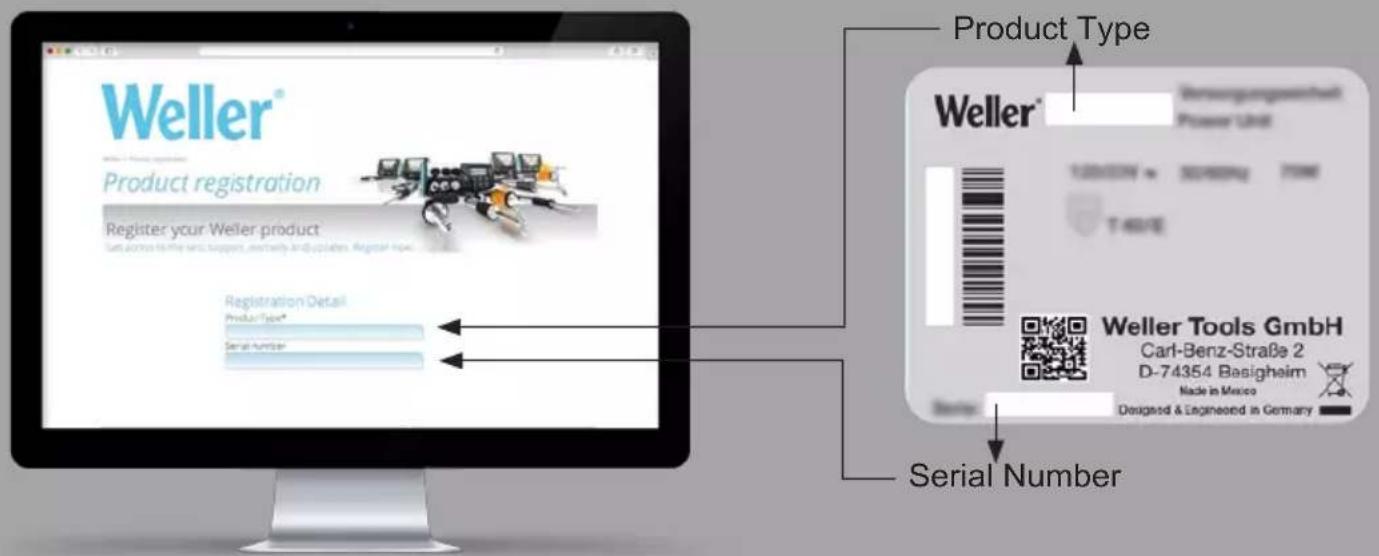

Registro de producto
