ILX-LR1 - видеокамера SONY - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ILX-LR1 SONY

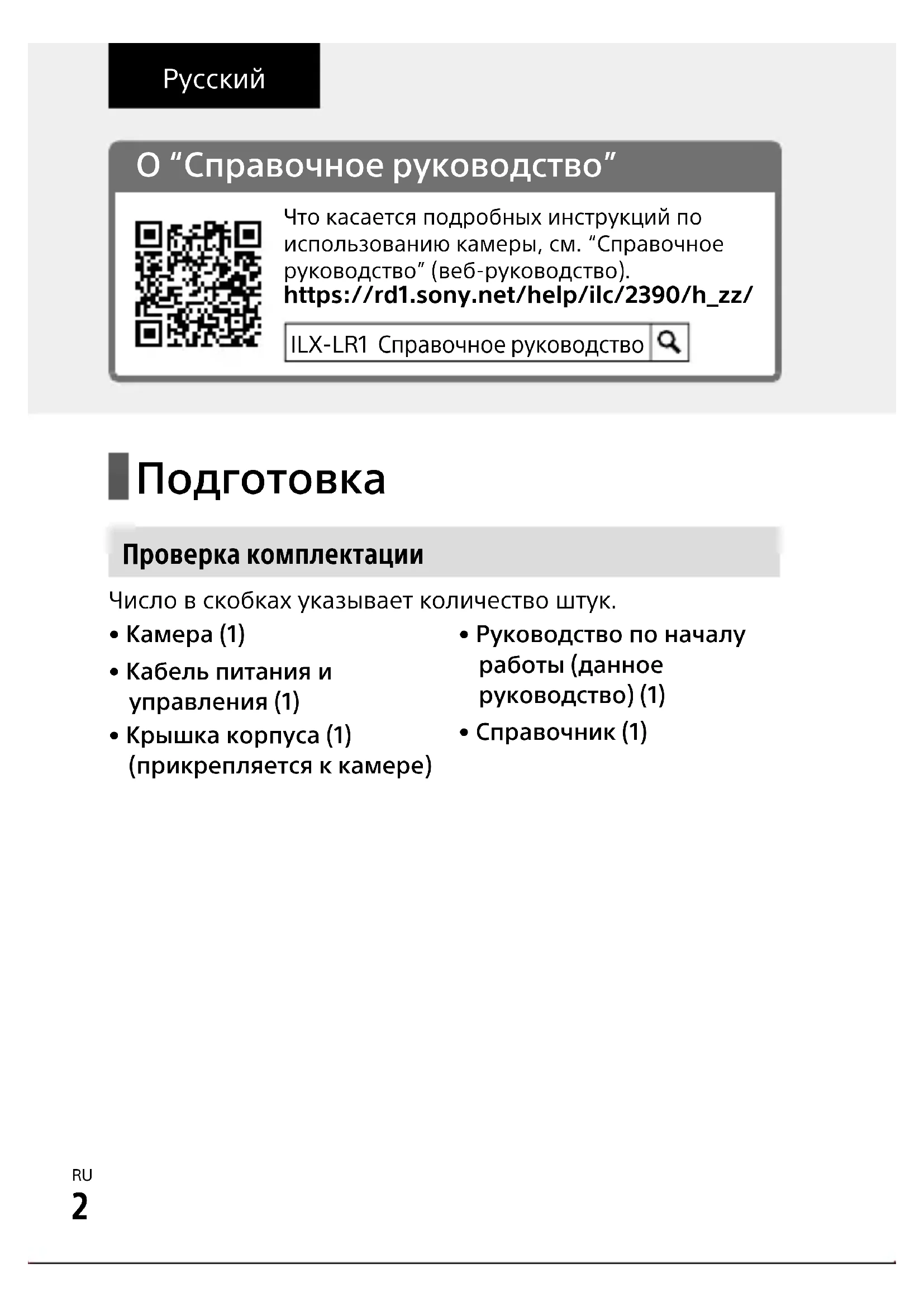

О "Справочное руководство"

Что касается подробных инструкций по использованию камеры, см. "Справочное руководство" (веб-руководство). https://rd1.sony.net/help/ilc/2390/h_zz/

ILX-LR1 Справочное руководство

Подготовка

Проверка комплектации

Число в скобках указывает количество штук.

• Камера (1)
  • Кабель питания и управления (1)

• Крышка корпуса (1) (прикрепляется к камере)

• Руководство по началу работы (данное руководство) (1)

• Справочник (1)

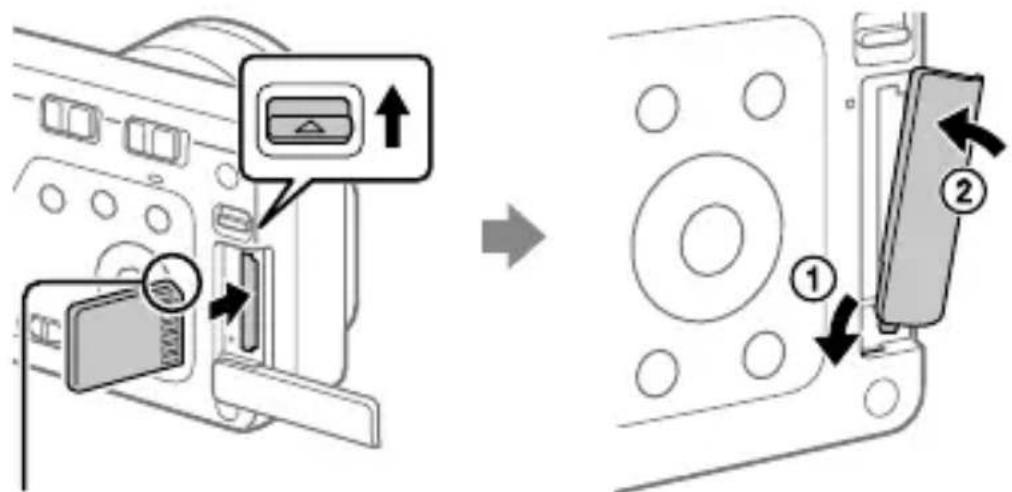

Вставка карты памяти (продается отдельно) в камеру

Убедитесь, что срезанный угол расположен правильно.

① Сдвиньте переключатель над крышкой карты памяти, чтобы открыть крышку и вставить карту памяти.
② Вставьте выступ на нижней стороне крышки в углубление на камере и закройте крышку.

Данная камера совместима с картами памяти SD.

При использовании карты памяти с данной камерой в первый раз отформатируйте карту с помощью камеры для обеспечения стабильной работы карты памяти.

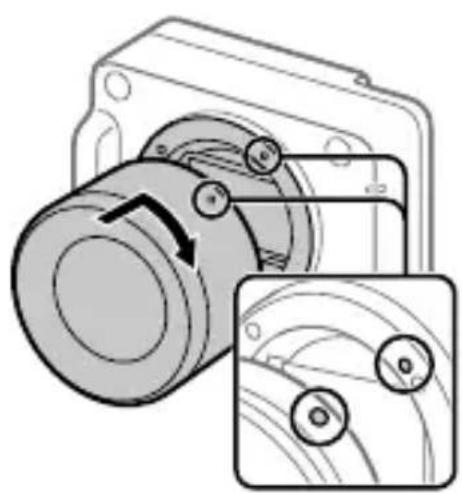

Прикрепление объектива

① Установите объектив, совмещая две белые индексные метки (метки крепления) на объективе и камере.
② Аккуратно задвигая объектив в камеру, поворачивайте его медленно в направлении стрелки до тех пор, пока он не защелкнется в фиксированном положении.

RU

RU

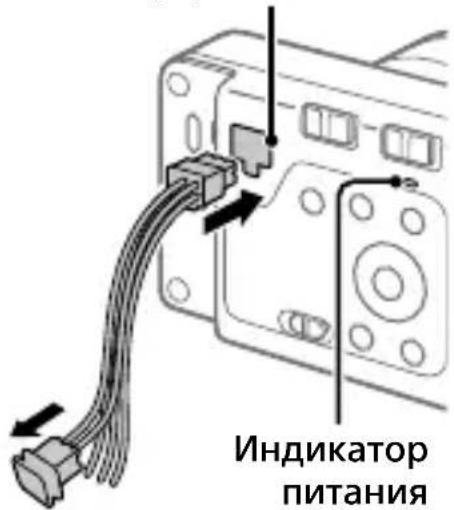

Подключение к внешнему источнику питания

Разъем питания и управления

Индикатор питания

К источнику питания, например адаптеру переменного тока

① Подсоедините кабель питания и управления (прилагается) к источнику питания, например адаптеру переменного тока.
② Подсоедините кабель питания и управления к разъему питания и управления камеры.
③ Включите источник питания.

- Проверьте, горит ли индикатор питания камеры, чтобы убедиться в том, что питание правильно подается на камеру.

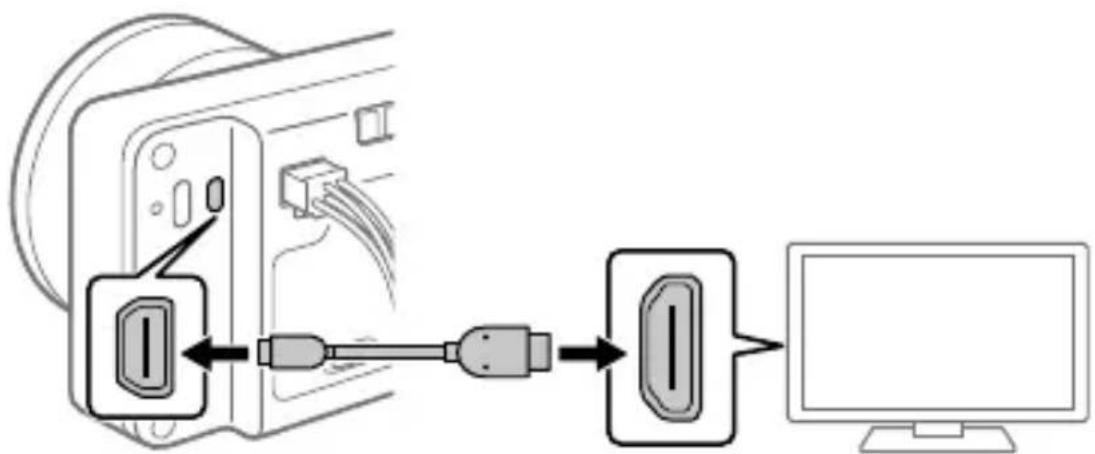

Подключение внешнего монитора к камере

① Убедитесь, что камера и внешний монитор выключены.
② Соедините микроразъем HDMI камеры и разъем HDMI внешнего монитора с помощью кабеля HDMI (продается отдельно).
③ Включите питание внешнего монитора, а затем установите выключатель ON/OFF (Питание) на камере в "ON", чтобы включить камеру.

Выполнение начальной настройки для камеры

Установив соединение (сопряжение) Bluetooth между камерой и смартфоном, вы сможете со смартфона выполнить начальную настройку камеры, например установки даты и времени. Заранее установите на своем смартфоне специальное приложение, а затем выполните действия пунктов с ① по ④ в "Процедуры для начальной настройки камеры".

Установка специального приложения для смартфона

Установите приложение со следующего веб- сайта. Также обновите до последней версии специального приложения. Характеристики специального приложения могут быть изменены без уведомления.

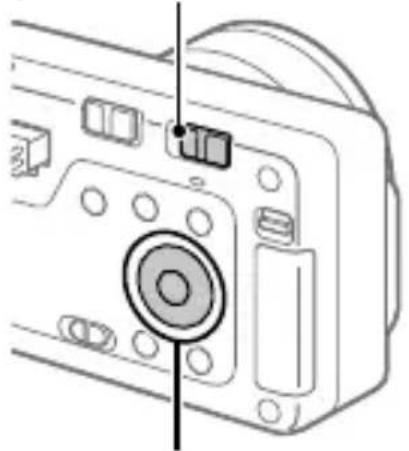

Процедуры для начальной настройки камеры

Выключатель ON/OFF (Питание)

Колесико управления/ центральная кнопка

① Включите питание подключенного внешнего монитора, а затем установите выключатель ON/OFF (Питание) на камере в "ON", чтобы включить камеру.
② Выберите нужный язык, а затем нажмите по центру колесика управления.

- На внешнем мониторе появится экран уведомления о конфиденциальности. Прочтите уведомление о конфиденциальности касательно биометрии, открыв ссылку с помощью смартфона и т.п.

③ Нажмите по центру колесика управления.
4 Следуйте инструкциям на внешнем мониторе для подключения камеры к вашему смартфону и выполнения начальной настройки.

- Вы также можете сконфигурировать или изменить начальные настройки позже из MENU камеры.

Сопряжение камеры со смартфоном позже (Подключ. смартф.)

Подробнее о методе подключения см. Справочное руководство по следующему URL-адресу: https://rd1.sony.net/help/ilc/2390_pairing/h_zz/

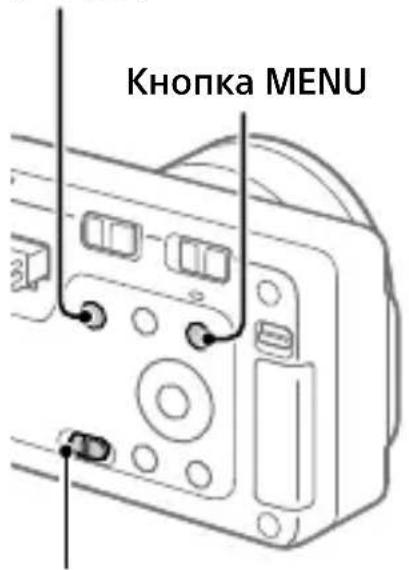

Фотосъемка

Кнопка затвора/MOVIE (Видео)

Кнопка MENU

Переключатель Фото/ Видео/S&Q

① Установите переключатель Фото/Видео/S&Q в (Фото).
② Нажмите кнопку MENU и выберите (Съемка) → [Режим съемки] → [Реж. съемки] → нужный режим съемки.
③ Нажмите кнопку затвора/MOVIE (Видео) наполовину для выполнения фокусировки.
④ Нажмите кнопку затвора/MOVIE (Видео) вниз до упора.

RU

Примечания по использованию

См. также "Меры предосторожности" в "Справочное руководство".

О данной камере

Данная камера не оснащена монитором, поэтому при изменении настроек MENU или замене карты памяти/объектива и т.п. убедитесь, что камера работает правильно, контролируя экран внешнего монитора.

Примечания по обращению с изделием

• Не оставляйте объектив под воздействием сильного источника света, например солнечного света. В результате концентрирования светового потока в объективе это может привести к появлению дыма, возгоранию или неисправности внутри корпуса камеры или объектива. Если нужно оставить камеру под воздействием источника света, например, солнечного света, прикрепите крышку объектива к объективу.

- Если солнечный или другой яркий свет попадет в камеру через объектив, он может сфокусироваться внутри камеры и привести к появлению дыма или возгоранию. Установите крышку объектива при хранении камеры. При съемке с подсветкой располагайтесь так, чтобы солнце находилось достаточно далеко от угла обзора. Даже если оно находится немного в стороне от угла обзора, это все же может привести к появлению дыма или возгоранию.

- Не смотрите на солнечный свет или сильный источник света через объектив, когда он отсоединен. Это может привести к необратимому повреждению глаз или стать причиной неисправности.

• Данная камера (включая аксессуары) оснащена магнитом(ами), который может влиять на работу кардиостимуляторов, программируемых шунтирующих клапанов для лечения гидроцефалии или других медицинских устройств. Не размещайте данную камеру вблизи лиц, пользующихся такими медицинскими устройствами. Проконсультируйтесь с врачом перед использованием данной камеры, если вы пользуетесь любым медицинским устройством.

- Увеличивайте громкость постепенно. Внезапные громкие шумы могут привести к повреждению органов слуха.

- Не оставляйте камеру, прилагаемые принадлежности или карты памяти в месте, доступном для маленьких детей. Их можно случайно проглотить. Если это произойдет, немедленно обратитесь к врачу.

- Во время непрерывной фотосъемки возможно мигание подключенного внешнего монитора между экраном съемки и черным экраном. Если наблюдать за экраном в этой ситуации, вы можете ощущать симптомы дискомфорта, например плохое самочувствие. При возникновении симптомов дискомфорта прекратите использование камеры и обратитесь к врачу в случае необходимости.

- Не держите камеру в руке во время ее использования. Прикрепите камеру к устройству или оборудованию и т.п. Соблюдайте осторожность при нажатии кнопок или снятии камеры с оборудования, поскольку камера будет нагреваться при использовании в течение длительных промежутков времени.

Объективы/аксессуары Sony

Использование данного аппарата с изделиями других производителей может повлиять на его характеристики и привести к несчастным случаям или неисправностям.

Примечание по полосе частот 5 ГГц для беспроводной локальной сети

При использовании функции беспроводной локальной сети вне помещения установите полосу частот 2,4 ГГц в соответствии с приведенной ниже процедурой. (только WW559681)

- MENU → (Сеть) → [Wi-Fi] → [Диапаз.частот Wi-Fi]

Как временно отключить функции беспроводной сети (Wi-Fi и т.п.)

Находясь на борту самолета и т.п., можно временно отключить все функции беспроводной сети с помощью [Режим полета].

Для клиентов в странах ЕАЭС

Устройство предназначено только для использования в помещениях.

- Используемый стандарт:

IEEE 802.11 совместимый

- Используемая частота:

5 150 - 5 350 МГц и

5 650 - 5 850 МГц

Точные диапазоны частот могут отличаться в разных странах, пожалуйста, свяжитесь с вашим местным представителем для получения точной информации.

Технические характеристики

Камера

[Система]

Тип камеры: Цифровой фотоаппарат со сменным объективом

Объектив: объектив с Е-переходником Sony

[Датчик изображения]

Формат изображения: полный кадр 35 мм, датчик изображения CMOS

Количество эффективных пикселей камеры: Приблиз. 61 000 000 пикселей

Общее количество пикселей камеры: Приблиз. 62 500 000 пикселей

[Общие]

Номинальные входные параметры: от 10 В до 18 В ---, 3,8 Вт

Кабель питания и управления (гнездо DC IN):

Рабочая температура: от 0 до 40 °C

Температура хранения: от -20 до 55 °C

Гнездо micro HDMI типа D

Разъем питания и управления Molex Micro-Fit 3.0 6-контактный (430450622)

Слот для карты памяти SD, совместимой с UHS-I/II

Размеры (Ш × В × Г) (приблиз.): 100 × 74 × 42,5 мм

Масса (приблиз.): 243 г (только корпус камеры)

[Беспроводная локальная сеть]

WW559681 (см. заводскую табличку на нижней стороне камеры)

Поддерживаемый формат: IEEE 802.11 a/b/g/n/ac

Полоса частот: 2,4 ГГц/5 ГГц

WW853104 (см. заводскую табличку на нижней стороне камеры)

Поддерживаемый формат: IEEE 802.11 b/g/n

Полоса частот: 2,4 ГГц

Конструкция и технические характеристики могут быть изменены без уведомления.

Информация о гарантии

Гарантия распространяется на изделия, купленные на территории стран Таможенного союза.

Срок гарантии (лет): 2.

Срок службы (лет): 7.

При обнаружении производственных недостатков изделия в течение срока гарантии Сони или Авторизованные Сервисные Центры (АСЦ) по

своему усмотрению либо устранят их с использованием новых или восстановленных запчастей, либо заменят изделие аналогичным новым или восстановленным, либо возместят уплаченную стоимость.

Рекомендуется сохранить документ, подтверждающий дату покупки изделия.

Для сохранения Гарантии необходимо соблюдать инструкции по использованию, хранению и транспортировке, эксплуатировать изделие только в личных и домашних целях, не подвергать модификации или неквалифицированному ремонту, не удалять этикетку с серийным номером.

Гарантия Сони не ограничивает права потребителей, установленные применимым законодательством в отношении торговли потребительскими товарами.

Служба поддержки:

Россия 8 800 200 76 67

Беларусь 8 820 0071 76 67

Казахстан 8 800 070 70 35

Другие страны [phone]

e-mail [e-mail]

Адреса АСЦ:

https://www.sony.ru/support

(TG-01-1)

Совместимые модели iPhone/iPad

iPhone 14 Pro Max, iPhone 14 Pro, iPhone 14 Plus, iPhone 14, iPhone SE (3-e поколение), iPhone 13 Pro Max, iPhone 13 Pro, iPhone 13, iPhone 13 mini, iPhone 12 Pro Max, iPhone 12 Pro, iPhone 12, iPhone 12 mini, iPhone SE (2-e поколение), iPhone 11 Pro Max, iPhone 11 Pro, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPad Air (3-e, 4-e и 5-e поколение), iPad (c 5-го по 10-е поколение), iPad mini (6-е поколение), iPad Pro 12,9-дюйм. (c 1-го по 6-е поколение), iPad Pro 11-дюйм. (c 1-го по 4-е поколение), iPad Pro 10,5-дюйм., iPad Pro 9,7-дюйм., iPad Air 2, iPad mini (5-е поколение), iPad mini 4 (По состоянию на май 2023 г.)

Товарные знаки/ Лицензии

• является товарным знаком Sony Group Corporation.
- Apple, iPhone и iPad являются товарными знаками Apple Inc., зарегистрированными в США и других странах.
- USB Type-C® и USB-C® являются зарегистрированными товарными знаками USB Implementers Forum.
- Термины HDMI и HDMI High-Definition Multimedia Interface и Логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing Administrator, Inc. в Соединенных Штатах и других странах.
- Wi-Fi, логотип Wi-Fi и Wi-Fi Protected Setup являются зарегистрированными товарными знаками или товарными знаками Wi-Fi Alliance.
- Текстовый символ и логотипы Bluetooth® являются зарегистрированными товарными знаками, принадлежащими Bluetooth SIG, Inc., и любое использование таких знаков корпорацией Sony Group Corporation и ее дочерними компаниями осуществляется по лицензии.
- QR Code является товарным знаком Denso Wave Inc.
- Кроме того, названия систем и изделий, используемые в данном руководстве, являются, обычно, товарными знаками или зарегистрированными товарными знаками их соответствующих разработчиков или производителей. Однако знаки™ или ® могут использоваться не во всех случаях в данном руководстве.

ВАЖНО – Прежде чем использовать продукт Sony, прочтите Лицензионное соглашение с конечным пользователем программного обеспечения.

Использование продукта означает принятие вами Лицензионного соглашения с конечным пользователем программного обеспечения. Лицензионное соглашение о программном обеспечении между вами и Sony доступно по следующему URL-адресу: (https://rd1.sony.net/help/di/el23/h_zz/

- Использование значка "Изготовлено для Apple" означает, что аксессуар разработан специально для подключения к продуктам Apple, указанным в значке, и сертифицирован разработчиком на соответствие стандартам качества Apple. Apple не несет ответственности за работу этого устройства или его соответствие стандартам безопасности и нормативным требованиям.

Made for

iPhone | iPad

Дополнительная информация о данном изделии и ответы на часто задаваемые вопросы можно найти на нашем веб-сайте поддержки покупателей.

https://www.sony.net/
