Produkttyp	Videokamera
Märke	Sony
Modell	ILX-LR1
Apparattyp	Systemkamera
Objektivfattning	Sony E-fattning
Sensor	CMOS 35 mm fullformat
Effektiv upplösning	61 000 000 pixlar
Total upplösning	62 500 000 pixlar
Strömförsörjning	10 V till 18 V ---, 3,8 W (extern strömförsörjning)
Drifttemperatur	0 °C till 40 °C
Förvaringstemperatur	-20 °C till 55 °C
Vikt (endast kamerahus)	243 g
Minneskortstöd	SD/SDHC/SDXC (UHS-I/II)
Videoutgång	Micro HDMI typ D
Strömkontakt	Molex Micro-Fit 3.0 6-stifts
Wi-Fi-nätverk	IEEE 802.11 a/b/g/n/ac (2,4/5 GHz beroende på modell)
Bluetooth	Ja (2,4 GHz)
Medföljande tillbehör	Ström- och kontrollkabel, kamerahusskydd, snabbstartguide, referensguide
Huvudfunktioner	Foto, film, S&Q, smartphone-synkronisering, integrerad meny
Säkerhet	Inbyggda magneter, utsätt inte för direkt solljus, titta inte på solen, håll på avstånd från medicintekniska produkter
Underhåll	Fäst objektivskyddet vid förvaring, rengör med en mjuk trasa, undvik fukt
Mobilkompatibilitet	iPhone och iPad (modeller listade i manualen, uppdaterad maj 2023)

Vanliga frågor - ILX-LR1 SONY

Hur sätter man i ett minneskort i kameran?

Skjut omkopplaren ovanför minneskortsfackets lock för att öppna det. Sätt i minneskortet med det urtagna hörnet i rätt riktning. Sätt sedan in den utskjutande delen i locket i den infällda delen av kameran och stäng locket. Formatera kortet första gången du använder det med kameran för att stabilisera prestandan.

Hur fäster man ett objektiv på Sony ILX-LR1?

Rikta in objektivets vita märke mot kamerans märke (monteringsmärken). Tryck försiktigt objektivet mot kameran och vrid det långsamt i pilens riktning tills det klickar i låst läge. Kontrollera att det sitter ordentligt fast.

Hur strömförsörjer man kameran?

Anslut ström- och kontrollkabeln (medföljer) till en strömkälla (nätadapter). Anslut den andra änden till kamerans ström- och kontrollkontakt. Sätt på strömkällan. Kamerans strömindikator lyser för att bekräfta strömförsörjning.

Hur ansluter man en extern monitor?

Se till att kameran och monitorn är avstängda. Anslut kamerans micro HDMI-kontakt till monitorns HDMI-kontakt med en HDMI-kabel (säljs separat). Sätt på monitorn och slå sedan på kameran genom att ställa ON/OFF-omkopplaren på ON.

Hur gör man den första inställningen av kameran?

Installera Sonys dedikerade app på din smartphone. Slå på kameran med en ansluten monitor. Välj önskat språk, läs sekretessmeddelandet och följ instruktionerna på skärmen för att ansluta kameran till din smartphone via Bluetooth. Du kan också konfigurera senare via MENYN.

Hur tar man ett foto?

Ställ väljaren Foto/Film/S&Q på (Foto). Tryck på MENU-knappen och välj (Tagning) för att välja tagningsläge. Tryck avtryckaren/MOVIE-knappen halvvägs för att ställa in skärpan och tryck sedan ned helt för att ta fotot.

Hur stänger man av trådlösa funktioner på flyget?

I MENYN, gå till (Nätverk) och välj sedan Flygplansläge. Detta inaktiverar tillfälligt alla trådlösa nätverksfunktioner (Wi-Fi, Bluetooth). För att återaktivera, stäng av flygplansläget.

Vilka säkerhetsrisker finns det med kamerans magneter?

Denna kamera innehåller magneter som kan störa pacemakers, programmerbara shuntventiler för hydrocefalus eller andra medicintekniska produkter. Placera inte kameran nära personer som använder sådana medicintekniska produkter. Rådfråga din läkare vid behov.

Hur rengör och underhåller man kameran?

För att förvara kameran, fäst objektivskyddet. Undvik att utsätta objektivet för direkt solljus för att förhindra brandrisk. Rengör kamerahuset med en mjuk, torr trasa. Använd inte lösningsmedel. Se hjälpguiden för fler försiktighetsåtgärder.

Vilka tillbehör medföljer Sony ILX-LR1?

Medföljande tillbehör är: kameran (1), en ström- och kontrollkabel (1), ett kamerahusskydd (fäst på kameran), en snabbstartguide och en referensguide.

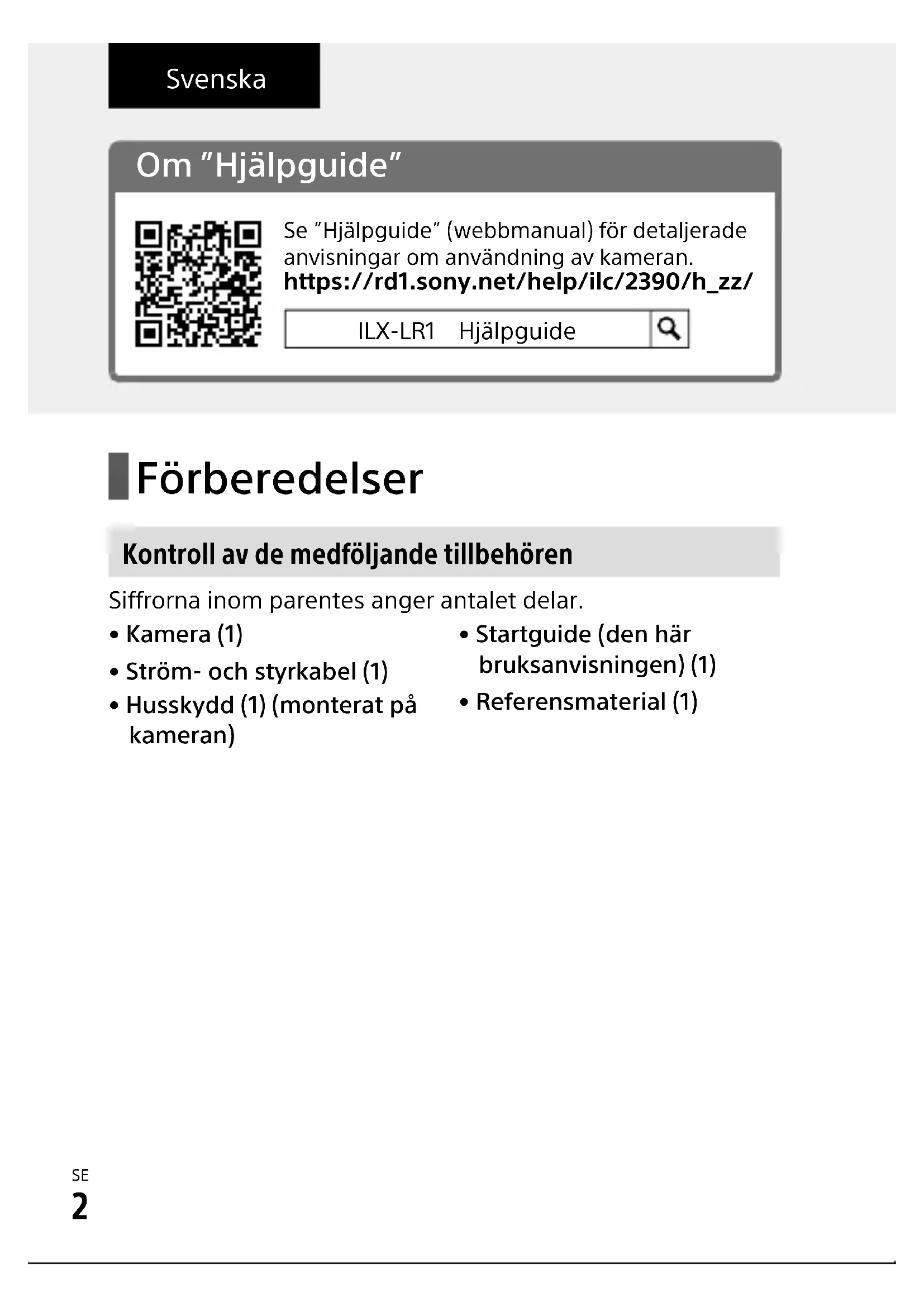

BRUKSANVISNING ILX-LR1 SONY

Se "Hjälpguide" (webbmanual) för detaljerade anvisningar om användning av kameran. https://rd1.sony.net/help/ilc/2390/h_zz/

ILX-LR1 Hjälpguide

Förberedelser

Kontroll av de medföljande tillbehören

Siffrorna inom parentes anger antalet delar.

• Kamera (1)
• Ström- och styrkabel (1)

• Husskydd (1) (monterat på kameran)

• Startguide (den här bruksanvisningen) (1)
  • Referensmaterial (1)

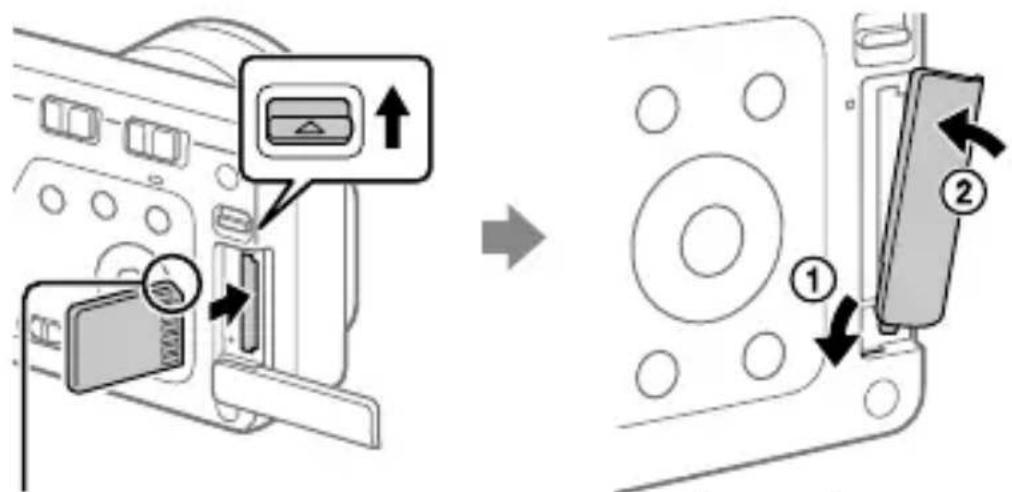

Sätta i ett minneskort (säljs separat) i kameran

Kontrollera att det fasade hörnet är vänt åt rätt håll.

① Skjut omkopplaren ovanför locket till minneskortsfacket för att öppna locket och sätta i minneskortet.
② För in tappen nedtill på locket i urtaget på kameran och stäng locket.

I denna kamera kan SD-minneskort användas.

Den allra första gången ett minneskort används i den här kameran bör du formatera det i kameran för att det sedan ska fungera mer stabilt.

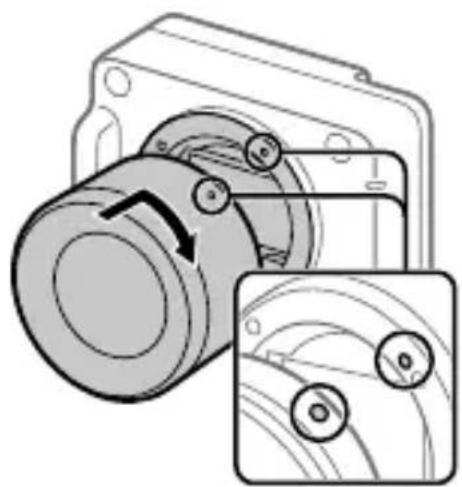

Montering av ett objektiv

① Montera objektivet genom att passa in de båda vita indexmärkena (monteringsmärkena) på objektivet och kameran.
② Håll objektivet lätt tryckt mot kameran och vrid det långsamt i pilens riktning tills det klickar till i låst läge.

SE

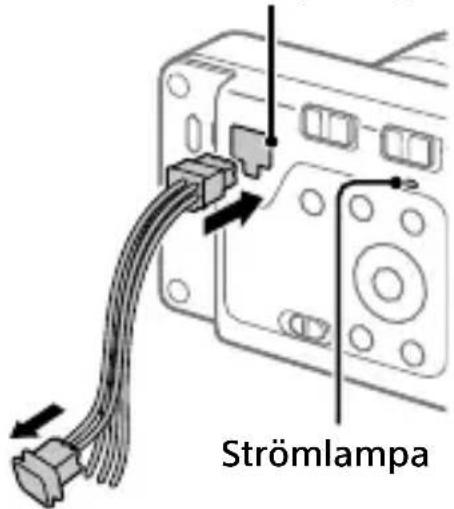

Ansluta till en extern strömkälla

Ström- och styruttag

Till en strömförsörjningsenhet som till exempel en AC-adapter

① Anslut ström- och styrkabeln (medföljer) till en strömförsörjningsenhet som till exempel en AC-adapter.
② Anslut ström- och styrkabeln till ström- och styruttaget på kameran.
③ Slå på strömförsörjningsenheten.

- Kontrollera att strömlampan på kameran lyser för att säkerställa att kameran strömförsörjs på rätt sätt.

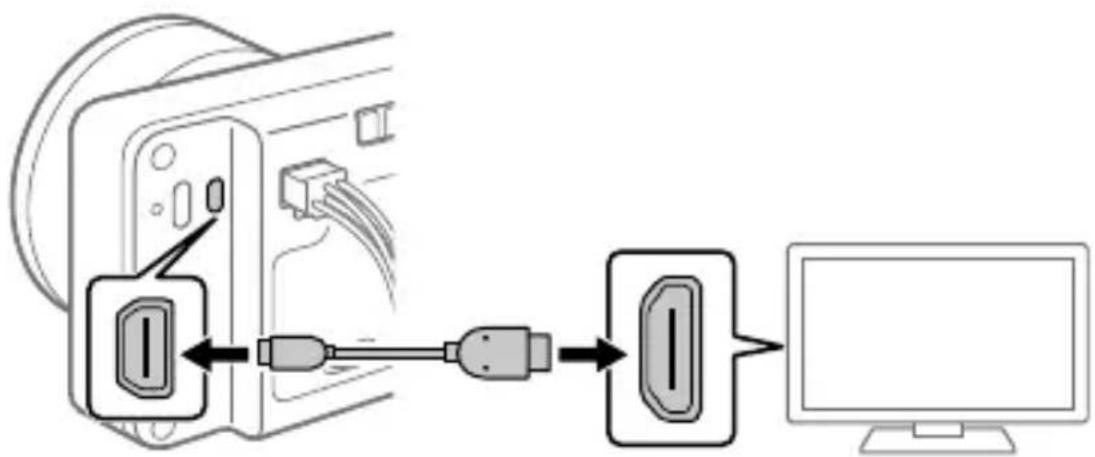

Ansluta en extern bildskärm till kameran

① Se till att både kameran och den externa bildskärmen är avstängda.
② Anslut HDMI-mikrouttaget på kameran och HDMI-uttaget på den externa bildskärmen med en HDMI-kabel (säljs separat).
③ Slå på strömmen till den externa bildskärmen och ställ sedan ON/OFF-knappen (strömbrytare) på kameran till "ON" för att slå på kameran.

Göra inledande inställningar på kameran

Genom att upprätta en Bluetooth-anslutning (parkoppling) mellan kameran och en smartmobil kan du göra inledande kamerainställningar som till exempel inställningar för datum och tid från smartmobilen. Installera den därför avsedda applikationen på din smartmobil i förväg och följ sedan stegen ① till ④ under "Förfaranden för inledande kamerainställning".

Installation av den därför avsedda smartmobilapplikationen

Installera appen från följande webbplats. Uppdatera dessutom till den senaste versionen av den avsedda appen. Specifikationerna för den avsedda appen kan ändras utan föregående meddelande.

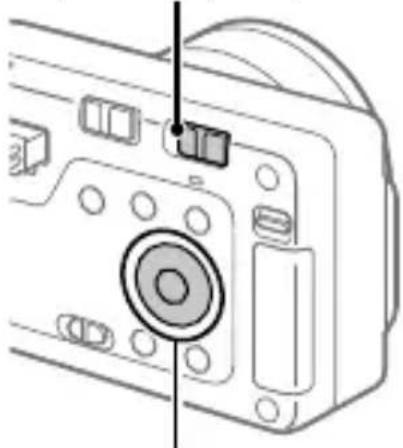

Förfaranden för inledande kamerainställning

ON/OFF-knapp (strömbrytare)

① Slå på strömmen till den anslutna externa bildskärmen och ställ sedan ON/OFF-knappen (strömbrytare) på kameran till "ON" för att slå på kameran.
② Välj önskat språk och tryck sedan i mitten på styrratten.

- En skärm med information om integritetsskydd visas på den externa bildskärmen. Läs informationen om integritetsskydd gällande biometri genom att öppna länken med din smartmobil eller liknande.

③ Tryck i mitten på styrratten.
4 Följ anvisningarna på den externa bildskärmen för att ansluta kameran till din smartmobil och utföra inledande inställningar.

- Du kan även konfigurera eller ändra de inledande inställningarna senare från kamerans MENU.

Parkoppla kameran med din smartmobil senare (Smartphone-ansl.)

Se följande webbadress Hjälpguide för mer information om anslutningsmetoden: https://rd1.sony.net/help/ilc/2390_pairing/h_zz/

① Ställ in stillbild/film/S&Q-reglaget på (stillbild).
② Tryck på knappen MENU och välj (Tagning) → [Tagningsläge] → [ Fotoläge] → önskat tagningsläge.
③ Tryck ner avtryckare/MOVIE (film)-knappen halvvägs för att ställa in skärpan.
④ Tryck ner avtryckare/MOVIE (film)-knappen hela vägen.

Stillbild/film/S&Q-reglage

SE

Att observera vid användningen

Se även avsnittet "Försiktighetsåtgärder" i kamerans "Hjälpguide".

Om kameran

Den här kameran har inte någon bildskärm, så se till att kameran fungerar korrekt genom att bekräfta skärmen på den externa bildskärmen när du ändrar MENU-inställningar eller byter minneskort/objektiv etc.

Att observera vid hantering av produkten

• Undvik att utsätta objektivet för solljus eller andra starka ljuskällor. Eftersom objektivet koncentrerar ljusstrålarna kan det leda till rökutveckling, brand, eller fel inuti kameran eller objektivet. Sätt på linsskyddet på objektivet om det är nödvändigt att lägga kameran i solen eller i annan stark belysning.
• Om det kommer in solljus eller annat starkt ljus i kameran genom objektivet kan ljuset fokuseras inuti kameran och orsaka rök eller brand. Sätt på linsskyddet när du inte ska använda kameran. Håll solen tillräckligt långt borta från siktvinkeln när du tar bilder i motljus. Även om den inte är precis i siktvinkeln kan det ändå hända att rök eller brand uppstår.
• Titta aldrig rakt mot solen eller en stark lampa genom ett avtaget objektiv. Det kan leda till såväl obotliga ögonskador som fel på objektivet.

- Denna kamera (inklusive tillbehör) innehåller en eller flera magneter som kan påverka pacemakers, programmerbara shuntventiler för vattenskallebehandling, eller annan medicinsk utrustning. Placera inte denna kamera i närheten av personer som använder sådan medicinsk utrustning. Rådfråga en läkare innan du använder denna kamera om du själv använder sådan medicinsk utrustning.

- Öka volymen gradvis. Plötsliga höga ljud kan skada dina öron.

- Lägg inte kameran, medföljande tillbehör eller minneskort inom räckhåll för små barn. Barnen kan råka svälja dem. Om detta skulle inträffa så kontakta genast läkare.

- Vid kontinuerlig tagning av stillbilder kan det hända att den anslutna externa bildskärmen blinkar mellan tagningsskärmen och en svart skärm. Om man fortsätter titta på skärmen i det läget kan det leda till illamående eller andra obehagliga känslor. Om du upplever sådana obehagliga symptom, så sluta använda kameran och rådfråga vid behov en läkare.

- Håll inte kameran i handen när du använder den. Fäst kameran på en anordning eller utrustning etc. Var försiktig när du använder knapparna eller tar bort kameran från utrustningen, eftersom kameran blir varm när den används under långa perioder.

Användning av denna enhet med produkter från andra tillverkare kan påverka dess prestanda, vilket leder till olyckor eller funktionsfel.

Att observera angående 5 GHz-bandet för trådlösa nätverk

Ställ in bandet på 2,4 GHz på nedanstående sätt när du använder den trådlösa nätverksfunktionen utomhus.

- MENU → (Nätverk) → [Wi-Fi] → [Frekvensband Wi-Fi]

Stänga av funktionerna för trådlöst nätverk (Wi-Fi osv.) tillfälligt

När du går ombord på ett flygplan osv. kan du stänga av alla funktioner för trådlöst nätverk tillfälligt med [Flygplansläge] på kameran.

För kunder i Europa

IEEE802.11b/g/n	2 400 MHz < 60 mW e.i.r.p.
IEEE802.11a/n/ac	5 150 -5 350 MHz5 470 -5 725 MHz
IEEE802.11a/n/ac	5 725 -5 850 MHz
Bluetooth	2 400 MHz < 10 mW e.i.r.p.

Härmed försäkrar Sony Corporation att denna utrustning överensstämmer med direktiv 2014/53/EU. Den fullständiga texten till EU-försäkran om överensstämmelse finns på följande webbadress: https://www.compliance.sony.eu

För denna radioutrustning gäller följande användningsrestriktioner eller auktoriseringskrav för användning i AT/BE/BG/CY/CZ/DK/EE/FI/FR/DE/EL/HU/IE/IT/LV/LT/LU/MT/NL/PL/PT/RO/SK/SI/ES/SE/UK/UK(NI)/HR/IS/LI/NO/CH/AL/BA/MK/MD/RS/ME/XK/TR: 5 150 – 5 350 MHz-bandet är begränsat till inomhusbruk.

Tekniska data

Kamera

[System]

Kameratyp: Digitalkamera med utbytbart objektiv

Objektiv: Sony-objektiv med E-fattning

[Bildsensor]

Bildformat: 35 mm fullt format, CMOS-bildsensor

Effektivt antal bildpunkter på kameran: Ca 61 000 000 bildpunkter

Totalt antal bildpunkter på kameran: Ca 62 500 000 bildpunkter

[Allmänt]

Märkinspänning: 10 V till 18 V ---, 3,8 W

Ström- och styrkabel (DC IN-uttag):

Användningstemperatur: 0 till 40 °C

Förvaringstemperatur: -20 till 55 °C

HDMI-mikrouttag av typ D

Ström- och styruttag Molex Micro-Fit 3.0 med 6 stift (430450622)

UHS-I/II-kompatibelt SD-minneskortsfack

Mått (B/H/D) (ca.): 100 × 74 × 42,5 mm

Vikt (ca.): 243 g (endast kamerahus)

[Trådlöst nätverk]

WW559681

Stödda format:

IEEE 802.11 a/b/g/n/ac

Frekvensband: 2,4 GHz/5 GHz

Rätt till ändring av design och specifikationer förbehålles.

Kompatibla iPhone/iPad-modeller

iPhone 14 Pro Max, iPhone 14 Pro,

iPhone 14 Plus, iPhone 14,

iPhone SE (3:e generation),

iPhone 13 Pro Max, iPhone 13 Pro,

iPhone 13, iPhone 13 mini,

iPhone 12 Pro Max, iPhone 12 Pro,

iPhone 12, iPhone 12 mini, iPhone SE

(2:a generation), iPhone 11 Pro Max, iPhone 11 Pro, iPhone 11,

iPhone XS Max, iPhone XS, iPhone XR,

iPhone X, iPhone 8 Plus, iPhone 8,

iPhone 7 Plus, iPhone 7, iPhone SE,

iPhone 6s Plus, iPhone 6s, iPad Air

(3:e, 4:e och 5:e generation), iPad

(5:e till 10:e generation), iPad mini

(6:e generation), iPad Pro 12,9 tum

(1:a till 6:e generation), iPad Pro

11 tum (1:a till 4:e generation),

iPad Pro 10,5 tum, iPad Pro 9,7 tum,

iPad Air 2, iPad mini (5:e generation),

iPad mini 4

(Från och med maj 2023)

Varumärken/licenser

• Är ett varumärke som tillhör Sony Group Corporation.

- Apple, iPhone och iPad är varumärken som tillhör Apple Inc. och är registrerade i USA och andra länder.

- USB Type-C® och USB-C® är registrerade varumärken som tillhör USB Implementers Forum.

- Benämningarna HDMI och HDMI High-Definition Multimedia Interface och HDMI-logotypen är varumärken eller registrerade varumärken som tillhör HDMI Licensing Administrator, Inc. i USA och andra länder.

- Wi-Fi, Wi-Fi-logotypen och Wi-Fi Protected Setup är registrerade varumärken eller varumärken som tillhör Wi-Fi Alliance.

- Ordmärket Bluetooth® och motsvarande logotyper är registrerade varumärken som tillhör Bluetooth SIG, Inc. och all användning av dessa märken av Sony Group Corporation och dess dotterbolag sker på licens.

- QR Code är ett varumärke som tillhör Denso Wave Inc.

- Även övriga system- och produktnamn som omnämns i denna bruksanvisning är i regel varumärken eller registrerade varumärken som tillhör respektive utvecklare eller tillverkare.

Symbolerna ^TM och ^ har dock i regel utelämnats i denna bruksanvisning.

VIKTIGT – Läs igenom programvarans slutanvändaravtal innan du använder din Sony-produkt.

Genom att använda din produkt innebär det att du godkänner programvarans slutanvändaravtal. Licensavtalet för programvaran mellan dig och Sony finns på följande webbadress: (https://rd1.sony.net/help/di/el23/h_zz/)

- Märkningen Made for Apple betyder att ett tillbehör har utformats för att anslutas specifikt till den eller de Apple-produkter som identifieras i märkningen, och har certifierats av utvecklaren att uppfylla Apple prestandastandarder. Apple ansvarar inte för funktionen i denna enhet eller dess överensstämmelse med säkerhets- och regleringsstandarder.

Made for

Ytterligare information om den här produkten och svar på vanliga frågor finns på vår kundtjänsts webbsida.
