INSTRUKCJA OBSŁUGI ILX-LR1 SONY

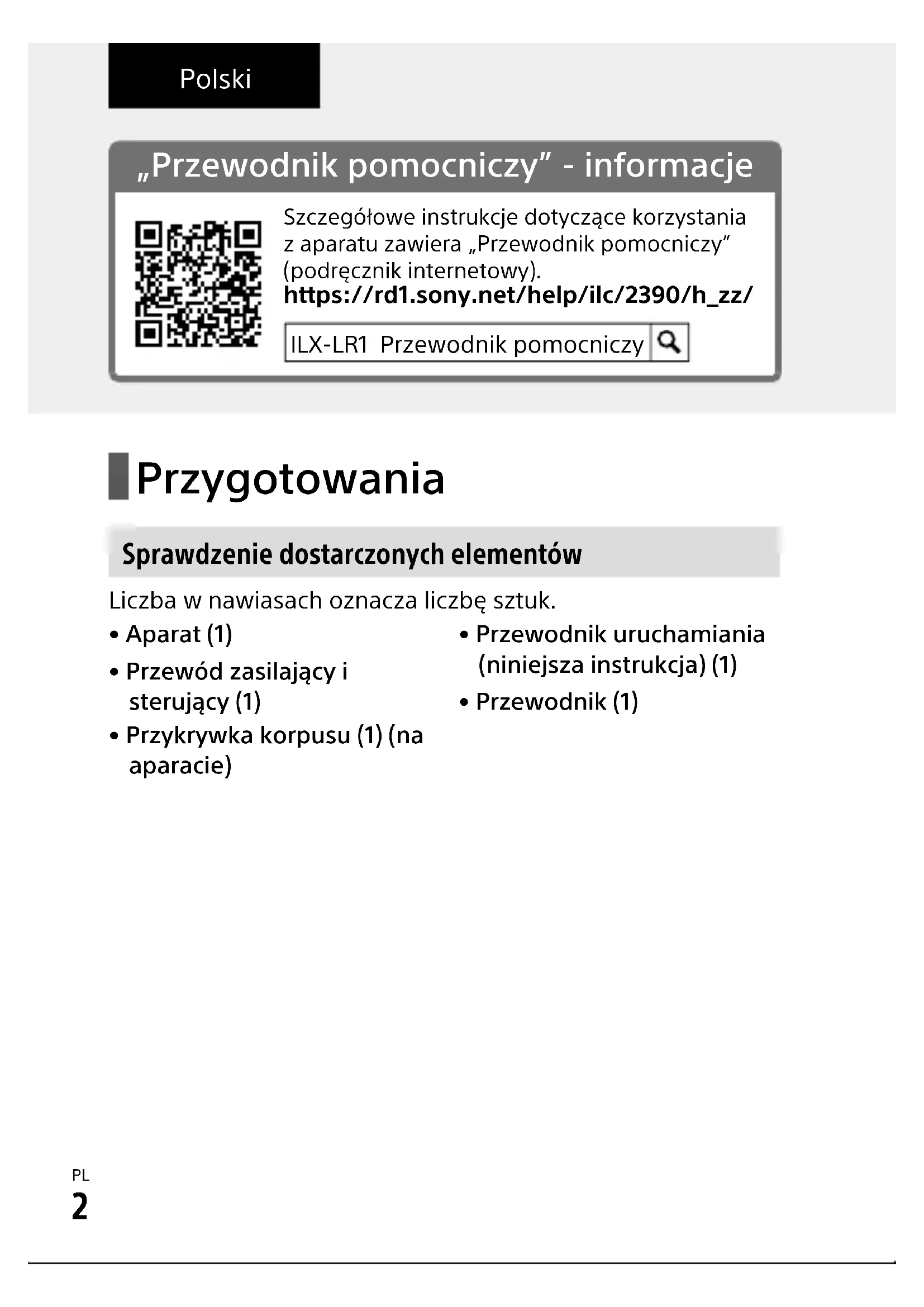

„Przewodnik pomocniczy" - informacje

Szczegółowe instrukcje dotyczące korzystania z aparatu zawiera „Przewodnik pomocniczy” (podręcznik internetowy).

ILX-LR1 Przewodnik pomocniczy

Przygotowania

Sprawdzenie dostarczonych elementów

Liczba w nawiasach oznacza liczbę sztuk.

• Aparat (1)
• Przewód zasilający i sterujący (1)

• Przykrywka korpusu (1) (na aparacie)

• Przewodnik uruchamiania (niniejsza instrukcja) (1)

• Przewodnik (1)

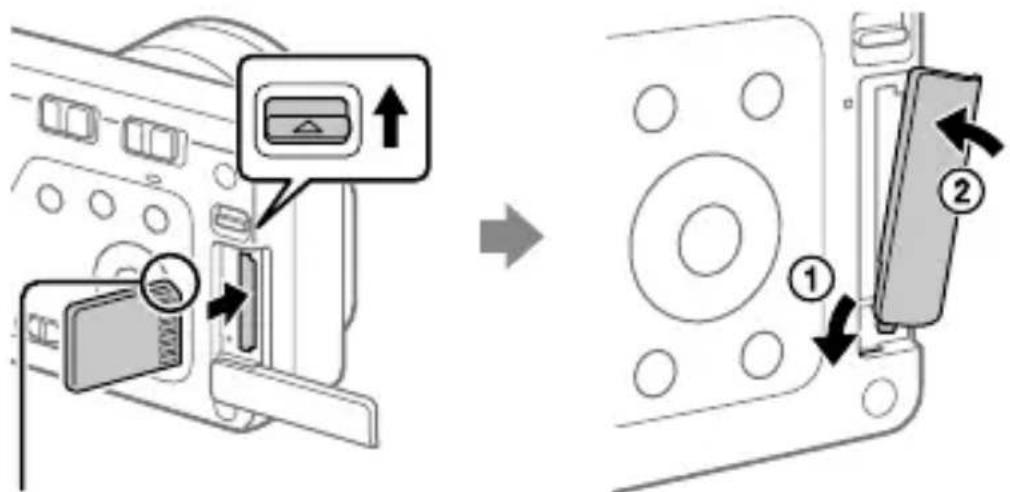

Wkładanie karty pamięci (sprzedawany oddzielnie) do aparatu

Upewnij się, że ścięty narożnik jest właściwie skierowany.

1 Przesuń przełącznik nad pokrywą karty pamięci, aby otworzyć pokrywę, i włóż kartę pamięci.
② Wsuń wystający element na dole pokrywy w wycięcie w aparacie i zamknij pokrywę.

Opisywany aparat obsługuje karty pamięci SD.

W przypadku pierwszego użycia karty pamięci w opisywanym aparacie należy sformatować kartę z poziomu aparatu w celu zapewnienia jej stabilnego działania.

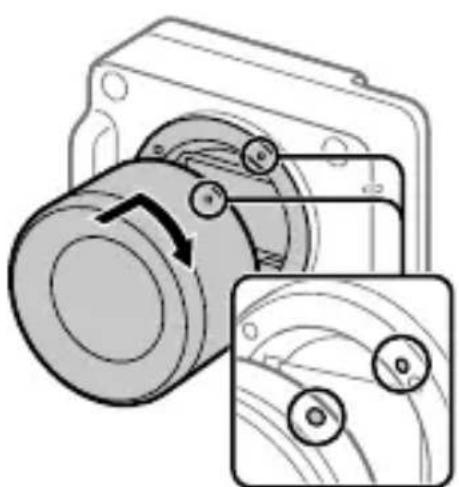

Zakładanie obiektywu

① Zamocuj obiektyw po uprzednim wyrównaniu dwóch białych znaczników indeksowych (wskaźników mocowania) na obiektywie i na aparacie.
② Docisnąwszy lekko obiektyw do aparatu, obróć go powoli zgodnie z kierunkiem strzałki, aż do pozycji blokady, co sygnalizowane jest charakterystycznym kliknięciem.

PL

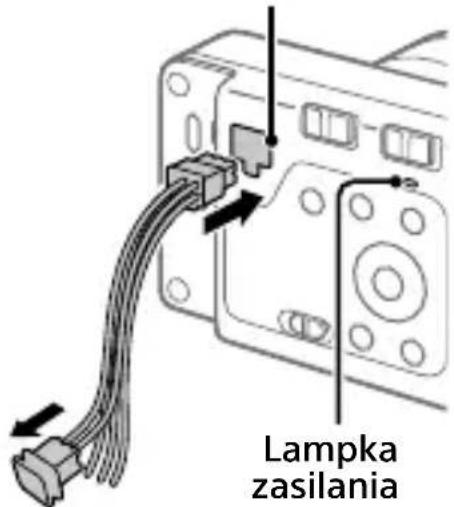

Podłączanie do zewnętrznego źródła zasilania

Gniazdo zasilania i sterowania

Lampka zasilania

Do urządzenia zasilającego, na przykład zasilacza

Podłącz przewód zasilający i sterujący (w zestawie) do urządzenia zasilającego, na przykład do zasilacza.
② Podłącz przewód zasilający i sterujący do gniazda zasilania i sterowania w aparacie.
③ Włącz urządzenie zasilające.

- Sprawdź, czy lampka zasilania aparatu świeci się, aby mieć pewność, że aparat jest prawidłowo zasilany.

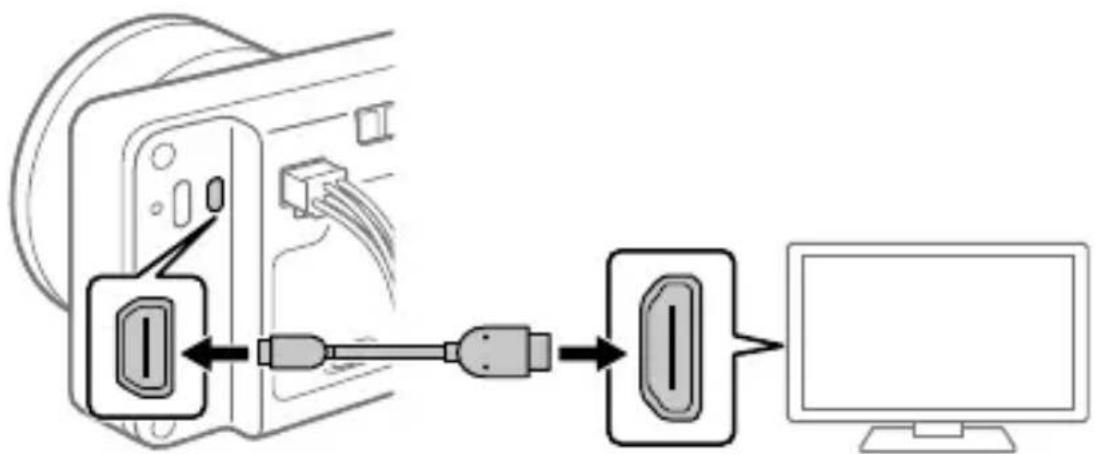

Podłączanie monitora zewnętrznego do aparatu

① Upewnij się, że zarówno aparat, jak i monitor zewnętrzny są wyłączone.
② Przewodem HDMI (sprzedawany oddzielnie) połącz mikrozłącze HDMI w aparacie z gniazdem HDMI monitora zewnętrznego.
③ Włącz zasilanie monitora zewnętrznego, a następnie ustaw przełącznik ON/OFF (Zasilanie) na aparacie w pozycji „ON”, aby włączyć aparat.

Przeprowadzanie wstępnej konfiguracji aparatu

Po nawiązaniu połączenia Bluetooth między aparatem a smartfonem (sparowaniu) można z poziomu smartfona przeprowadzić wstępną konfigurację aparatu, na przykład ustawić datę i godzinę. Zainstaluj wcześniej dedykowaną aplikację na smartfonie, a następnie wykonaj czynności opisane w punktach od ① do ④ w części „Procedury wstępnej konfiguracji aparatu”.

Instalowanie dedykowanej aplikacji na smartfona

Zainstaluj dedykowaną aplikację z poniższej witryny internetowej. Dodatkowo zaktualizuj dedykowaną aplikację do najnowszej wersji. Specyfikacje dedykowanej aplikacji mogą ulec zmianie bez uprzedzenia.

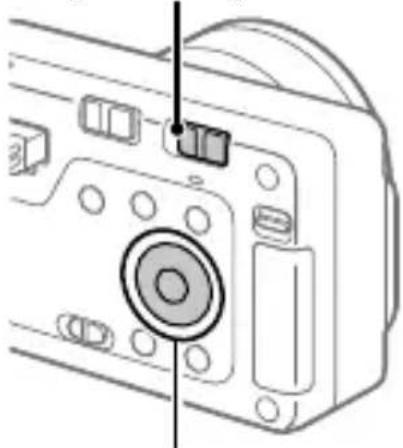

Procedury wstępnej konfiguracji aparatu

Przełącznik ON/OFF (Zasilanie)

Pokrętło sterowania/przycisk środkowy

① Włącz zasilanie podłączonego monitora zewnętrznego, a następnie ustaw przełącznik ON/OFF (Zasilanie) na aparacie w pozycji „ON”, aby włączyć aparat.

② Wybierz właściwy język, po czym naciśnij środkową sekcję pokrętła sterowania.

- Na monitorze zewnętrznym pojawi się ekran z powiadomieniem o ochronie prywatności. Przeczytaj informację o ochronie prywatności dotyczącą danych biometrycznych, otwierając link za pomocą, na przykład, smartfona.

③ Naciśnij środkową część pokrętła sterowania.

4 Postępuj zgodnie z instrukcjami na ekranie monitora zewnętrznego, aby podłączyć aparat do smartfona i przeprowadzić wstępną konfigurację.

- Później również można skonfigurować lub zmienić ustawienia początkowe z poziomu MENU aparatu.

Późniejsze parowanie aparatu ze smartfonem (Poł. ze smartfonem)

Szczegółowe informacje na temat sposobu podłączania można znaleźć w pozycji

Przewodnik pomocniczy pod poniższym adresem URL:

https://rd1.sony.net/help/ilc/2390_pairing/h_zz/

Fotografowanie

Przełącznik Zdjęcie/Film/S&Q

① Ustaw przełącznik Zdjęcie/Film/S&Q w pozycji (djęcie).
② Naciśnij przycisk MENU i wybierz (Fotografowanie) → [Tryb fotografow.] → [Tryb fotograf.] → odpowiedni tryb rejestrowania obrazu.
③ Naciśnij przycisk migawki/MOVIE (Film) do połowy, aby ustawić ostrość.
④ Naciśnij przycisk migawki/MOVIE (Film) do oporu.

PL

Uwagi dotyczące użytkowania

Informacje można też znaleźć w rozdziale „Środki ostrożności” w dokumencie

„Przewodnik pomocniczy".

Informacje o opisywanym aparacie

Aparat nie jest wyposażony w monitor, więc w przypadku zmiany ustawień w MENU lub wymiany karty pamięci/obiektywu itp. należy upewnić się, że aparat działa prawidłowo, kontrolując operacje na ekranie monitora zewnętrznego.

Uwagi dotyczące obchodzenia się z opisywanym produktem

- Nie narażać obiektywu na oddziaływanie źródeł mocnego światła, na przykład na światło słoneczne. W przeciwnym razie, z uwagi na funkcję skupiającą obiektywu, może pojawić się dym lub ogień, albo może dojść do usterki wewnątrz korpusu aparatu lub obiektywu. Jeżeli musimy pozostawić aparat w miejscu, gdzie będzie narażony na oddziaływanie źródła światła, na przykład światła słonecznego, należy na obiektyw założyć osłonę obiektywu.

- Jeśli światło słoneczne lub inne silne światło dostanie się do aparatu przez obiektyw, może ono ulec skupieniu we wnętrzu aparatu, grożąc pojawieniem się dymu lub ognia. Podczas przechowywania aparatu na obiektywie musi być zamocowana osłona na obiektyw. Podczas rejestrowania ujęć pod światło należy starać się utrzymać Słońce wystarczająco daleko poza kątem widzenia obiektywu. Nawet jeśli znajduje się ono nieznacznie poza kątem widzenia obiektywu, nadal może doprowadzić do powstania dymu lub ognia.

- Nie wolno patrzeć przez odłączony obiektyw na słońce ani inne źródło mocnego światła. Może bowiem dojść do nieodwracalnego uszkodzenia wzroku lub nieprawidłowej pracy urządzenia.

- Ten aparat (wraz z osprzętem) wyposażony jest w magnes(y) mogący(-e) zakłócać pracę rozruszników serca, programowalnych zastawek przetokowych do leczenia wodogłowia lub innych urządzeń medycznych. Nie należy umieszczać aparatu w pobliżu osób, które korzystają ze wspomnianych urządzeń medycznych. Jeżeli stosowane są wspomniane urządzenia medyczne, przed przystąpieniem do użytkowania tego aparatu należy zasięgnąć porady lekarskiej.

- Zwiększaj głośność stopniowo. Nagły wysoki poziom natężenia dźwięku grozi uszkodzeniem słuchu.

- Nie pozostawiać aparatu, wyposażenia z zestawu lub kart pamięci w zasięgu małych dzieci. Mogą bowiem zostać przypadkowo połknięte. W takim przypadku należy niezwłocznie zasięgnąć porady lekarza.

- Podczas rejestrowania zdjęć seryjnych obraz na podłączonym monitorze zewnętrznym może migać z uwagi na naprzemienne wyświetlanie czarnego ekranu i ekranu z rejestrowanym obrazem. Patrzenie na ekran w takiej sytuacji może wywoływać uciążliwe objawy i uczucie dyskomfortu. W przypadku uciążliwości objawów, należy zaprzestać używania aparatu i w razie potrzeby zasięgnąć porady lekarskiej.

- Nie trzymaj aparatu w ręce, korzystając z niego. Przymocuj aparat do jakiegoś urządzenia lub sprzętu itp. Podczas obsługi przycisków lub odłączania aparatu od urządzenia należy zachować ostrożność, ponieważ aparat nagrzewa się w przypadku dłuższego czasu użytkowania.

Obiektywy/akcesoria Sony

Korzystanie z tego urządzenia z produktami innych marek może obniżyć jego wydajność, spowodować wypadek lub awarię.

Uwaga dotycząca pasma 5 GHz dla bezprzewodowej sieci LAN

W przypadku korzystania z funkcji bezprzewodowej sieć LAN na zewnątrz należy przestawić pasmo na 2,4 GHz, postępując zgodnie z poniższą procedurą.

- MENU → (Sieć) → [Wi-Fi] → [Pasmo częst. Wi-Fi]

Tymczasowe wyłączanie funkcji sieci bezprzewodowych (Wi-Fi itp.)

Po wejściu na pokład samolotu itp. można tymczasowo wyłączyć wszystkie funkcje sieci bezprzewodowych poleceniem [Tryb samolotowy].

Uwaga dla klientów w Europie

IEEE802.11b/g/n	2 400 MHz < 60 mW e.i.r.p.
IEEE802.11a/n/ac	5 150 -5 350 MHz5 470 -5 725 MHz
IEEE802.11a/n/ac	5 725 -5 850 MHz
Bluetooth	2 400 MHz < 10 mW e.i.r.p.

Sony Corporation niniejszym oświadcza, że to urządzenie jest zgodne z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: https://www.compliance.sony.eu

W krajach AT/BE/BG/CY/CZ/DK/EE/FI/FR/DE/EL/HU/IE/IT/LV/LT/LU/MT/NL/PL/PT/RO/SK/SI/ES/SE/UK/UK(NI)/HR/IS/LI/NO/CH/AL/BA/MK/MD/RS/ME/XK/TR w przypadku opisywanego sprzętu radiowego mają zastosowanie następujące ograniczenia dotyczące uruchamiania lub wymogi dotyczące zezwoleń na użytkowanie:

Z pasma 5 150 – 5 350 MHz można korzystać wyłącznie w pomieszczeniach.

Dane techniczne

Aparat

[System]

Typ aparatu: Aparat cyfrowy z wymiennymi obiektywami

Obiektyw: obiektyw Sony z bagnetem E

[Przetwornik obrazu]

Format obrazu: pełnoklatkowy 35 mm, przetwornik obrazu CMOS

Efektywna liczba pikseli aparatu: ok. 61 000 000 pikseli

Całkowita liczba pikseli aparatu: ok. 62 500 000 pikseli

[Ogólne]

Znamionowe parametry wejściowe: od 10 V do 18 V ---, 3,8 W

Przewód zasilający i sterujący (gniazdo DC IN):

Temperatura pracy: od 0 do 40 °C

Temperatura przechowywania: od -20 do 55 °C

Gniazdo micro HDMI typu D

6-stykowe gniazdo zasilania i sterowania Molex Micro-Fit 3.0 (430450622)

Gniazdo kart pamięci SD zgodne z UHS-I/II

Wymiary (szer./wys./gł.) (orientacyjne): 100 × 74 × 42,5 mm

Masa (orientacyjna): 243 g (tylko korpus aparatu)

[Sieć bezprzewodowa]

WW559681

Obsługiwany format: IEEE 802.11 a/b/g/n/ac

Pasmo częstotliwości: 2,4 GHz/5 GHz

Projekt i dane techniczne mogą zostać zmienione bez uprzedzenia.

Zgodne modele urządzeń iPhone/iPad

iPhone 14 Pro Max, iPhone 14 Pro, iPhone 14 Plus, iPhone 14, iPhone SE (3. generacji), iPhone 13 Pro Max, iPhone 13 Pro, iPhone 13, iPhone 13 mini, iPhone 12 Pro Max, iPhone 12 Pro, iPhone 12, iPhone 12 mini, iPhone SE (2. generacji), iPhone 11 Pro Max, iPhone 11 Pro, iPhone 11, iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPad Air (3., 4. i 5. generacji), iPad (od 5. do 10. generacji), iPad mini (6. generacji), 12,9-calowy iPad Pro (od 1. do 6. generacji), 11-calowy iPad Pro (od 1. do 4. generacji), 10,5-calowy iPad Pro, 9,7-calowy iPad Pro, iPad Air 2, iPad mini (5. generacji), iPad mini 4 (Stan na maj 2023 r.)

Znaki towarowe/licencje

• jest znakiem towarowym Sony Group Corporation.
• Apple, iPhone i iPad są znakami towarowymi Apple Inc. zastrzeżonymi w Stanach Zjednoczonych i innych krajach.
• USB Type-C® i USB-C® są zastrzeżonymi znakami towarowymi USB Implementers Forum.

• Terminy HDMI, HDMI High Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.

• Wi-Fi, logo Wi-Fi i Wi-Fi Protected Setup są zastrzeżonymi znakami towarowymi lub znakami towarowymi Wi-Fi Alliance.

• Logotyp i logo Bluetooth® są zastrzeżonymi znakami towarowymi należącymi do Bluetooth SIG, Inc. i wszelkie użycie tych znaków przez Sony Group Corporation i jej oddziały odbywa się w ramach licencji.
• QR Code jest znakiem towarowym Denso Wave Inc.
• Poza tym używane w niniejszej instrukcji nazwy systemów i produktów są ogólnie znakami towarowymi lub zastrzeżonymi znakami towarowymi ich twórców lub producentów. Nie w każdym jednak przypadku symbole ™ lub ® są stosowane w niniejszej instrukcji.

WAŻNE - przed użyciem produktu firmy Sony przeczytaj umowę licencyjną na oprogramowanie użytkownika końcowego.

Korzystanie z produktu oznacza akceptację umowy licencyjnej na oprogramowanie użytkownika końcowego. Umowa licencyjna na oprogramowanie zawarta między użytkownikiem a firmą Sony jest dostępna pod następującym adresem URL: (https://rd1.sony.net/help/di/el23/h_zz/) - Korzystanie ze znaku Made for Apple oznacza, że dane akcesorium zaprojektowano z przeznaczeniem dla produktów Apple wyszczególnionych na oznaczeniu i uzyskało ono certyfikat producenta dotyczący zgodności z normami Apple. Firma Apple nie ponosi odpowiedzialności za działanie tego urządzenia ani jego zgodność z normami prawnymi czy normami bezpieczeństwa.

Dodatkowe informacje na temat urządzenia i odpowiedzi na najczęściej zadawane pytania znajdują się w naszej witrynie pomocy technicznej.

https://www.sony.net/
