HDR-TG7 - Kamera video SONY - Bezpłatna instrukcja obsługi

Typ produktu	Kamkorder
Marka	Sony
Model	HDR-TG7
Wymiary (szer. x wys. x gł.)	Ok. 30 x 30 x 110 mm
Waga	Ok. 200 g (tylko główne urządzenie)
Zasilanie	Akumulator litowo-jonowy (NP-FH50)
Przetwornik obrazu	Przetwornik CMOS 1/3 cala (ok. 2,1 megapiksela efektywnych)
Obiektyw	Carl Zeiss Vario-Tessar, zoom optyczny 10x
Zoom cyfrowy	20x
Stabilizacja obrazu	Elektroniczna (SteadyShot)
Wyświetlacz	Ekran dotykowy 2,7 cala (16:9)
Nośnik pamięci	Memory Stick DUO / pamięć wewnętrzna (ok. 4 GB)
Format wideo	MPEG-4 AVC/H.264 (AVCHD)
Maksymalna rozdzielczość wideo	1920 x 1080 (Full HD)
Funkcja zdjęć	2,1 megapiksela (JPEG)
Złącza	USB 2.0, HDMI (Micro)
Specjalne funkcje	Detekcja twarzy, inteligentny tryb automatyczny
Czyszczenie i konserwacja	Przetrzyj obiektyw miękką szmatką, wyczyść obudowę lekko wilgotną szmatką
Zalecenia bezpieczeństwa	Nie zanurzać w wodzie, nie wystawiać na bezpośrednie działanie promieni słonecznych, nie zwierać akumulatora
Części zamienne i naprawa	Akumulator, zasilacz, pilot są dostępne jako akcesoria; naprawa tylko w autoryzowanym serwisie
Zawartość zestawu	Kamkorder, akumulator (NP-FH50), zasilacz, kabel USB, kabel HDMI, pilot, pasek na ramię, instrukcja obsługi

Często zadawane pytania - HDR-TG7 SONY

Jak naładować akumulator Sony HDR-TG7?

Użyj dołączonego zasilacza i podłącz go do kamkordera. Czas ładowania wynosi ok. 150 minut. Dioda sygnalizuje stan ładowania.

Ile godzin wideo mogę nagrać na pamięć wewnętrzną?

Przy najwyższej jakości (AVCHD 1920x1080) ok. 30 minut. Przy niższej rozdzielczości lub z większym Memory Stick czas nagrywania się wydłuża.

Czy mogę przenieść nagrania na komputer?

Tak, podłącz kamkorder do komputera przez USB. Pamięć wewnętrzna i Memory Stick zostaną rozpoznane jako nośniki wymienne. Możesz skopiować pliki.

Które karty Memory Stick są kompatybilne?

Kompatybilne są Memory Stick DUO i Memory Stick Pro DUO. Zwykłe Memory Stick (większe) wymagają adaptera.

Jak zresetować kamkorder do ustawień fabrycznych?

Wejdź do menu: Ustawienia -> Ogólne -> Resetuj. Potwierdź zapytanie. Wszystkie ustawienia osobiste zostaną usunięte.

Ekran pozostaje ciemny. Co robić?

Sprawdź, czy kamkorder jest włączony i czy akumulator jest naładowany. Naciśnij przycisk Wyświetlacz (obok wizjera). Jeśli problem nadal występuje, wyświetlacz może być uszkodzony.

Czy mogę używać kamkordera jako kamery internetowej?

Nie, Sony HDR-TG7 nie obsługuje transmisji na żywo przez USB. Do wideokonferencji nie jest dostępny oddzielny sterownik kamery internetowej.

Jak prawidłowo wyczyścić obiektyw?

Użyj miękkiej, niestrzępiącej się ściereczki z mikrofibry. W przypadku silnych zabrudzeń lekko zwilżonej alkoholem czyszczącym (bez chemicznych rozpuszczalników). Delikatnie przecieraj od wewnątrz na zewnątrz.

Dlaczego kamkorder wyświetla 'Pamięć pełna', mimo że jest jeszcze miejsce?

Możliwe, że pamięć wewnętrzna lub Memory Stick jest sformatowana. Zabezpiecz swoje dane i sformatuj nośnik przez menu Ustawienia -> Pamięć -> Formatuj.

Jak wydłużyć czas nagrywania?

Użyj Memory Stick o większej pojemności (np. 16 GB lub więcej). Zmniejsz jakość wideo w menu na Standard (HD) zamiast Full HD.

INSTRUKCJA OBSŁUGI HDR-TG7 SONY

WAŻNE - NALEŻY UWAŻNIE PRZECZYTAĆ: Niniejsza Umowa licencyjna użytkownika końcowego („UMOWA“) jest umową prawną pomiędzy użytkownikiem i firmą Sony Corporation („firmą SONY“), licencjodawcą danych map wykorzystanych w produkcie Sony HANDYCAM („PRODUKCIE“). Takie dane map, włącznie z ich późniejszymi aktualizacjami/modernizacjami, nazywane są w niniejszej Umowie OPROGRAMOWANIEM. Niniejsza UMOWA dotyczy jedynie OPROGRAMOWANIA. Użytkownik może korzystać z OPROGRAMOWANIA tylko w połączeniu z wykorzystaniem PRODUKTU. Rozpoczęcie użytkowania OPROGRAMOWANIA oznacza przyjęcie warunków UMOWY. W przypadku gdy użytkownik nie zgadza się z warunkami niniejszej UMOWY, firma SONY odmawia udzielenia użytkownikowi licencji na OPROGRAMOWANIE. W takim przypadku użytkownik nie może uruchamiać OPROGRAMOWANIA i powinien bezzwłocznie poprosić firmę SONY o instrukcje na temat zwrotu całego PRODUKTU wraz z towarzyszącym OPROGRAMOWANIEM w celu uzyskania zwrotu ceny zakupu PRODUKTU.

LICENCJA NA OPROGRAMOWANIE

OPROGRAMOWANIE jest chronione prawami autorskimi oraz międzynarodowymi traktatami o prawach autorskich oraz przez prawa i traktaty o ochronie własności intelektualnej. OPROGRAMOWANIE nie zostaje sprzedane, zostaje na nie udzielona licencja.

PRZYZNANIE LICENCI

Niniejsza UMOWA przyznaje użytkownikowi następujące niewyłączne prawa: OPROGRAMOWANIE. Użytkownik może korzystać z OPROGRAMOWANIA na jednym egzemplarzu PRODUKTU. Użytek osobisty. OPROGRAMOWANIE jest przeznaczone tylko do osobistego, niekomercyjnego użytku.

OPIS INNYCH PRAW I OGRANICZEŃ

Ograniczenia. Użytkownik nie może przekazywać ani dystrybuować żadnej części OPROGRAMOWANIA w żadnej formie i w żadnym celu poza przypadkami wyraźnie dozwolonymi w niniejszej UMOWIE. Użytkownik nie może korzystać z OPROGRAMOWANIA z żadnymi produktami, systemami lub aplikacjami innymi niż PRODUKT. Jeśli niniejsza UMOWA nie stanowi inaczej, użytkownik nie może używać ani pozwalać używać osobom trzecim OPROGRAMOWANIA oddzielonego od PRODUKTU (w całości lub części, w tym, lecz nie wyłącznie, reprodukcji, wyników oraz elementów wydzielonych lub dzieł uzyskanych z oprogramowania w dowolnej formie) w celu wypożyczenia lub dzierżawy, niezależnie, czy za pobraniem opłaty licencyjnej, czy nie. Niektore jurysdykcje nie dopuszczają ograniczenia takich praw, w takim przypadku powyższe ograniczenia nie mają zastosowania.

Ograniczenie odtwarzania kodu źródłowego, dekompilacji i dezasemblacji. Użytkownik nie może (i) oddzielać OPROGRAMOWANIA od PRODUKTU, (ii) odtwarzać, kopiować, modyfikować, przenosić, tłumaczyć lub tworzyć dzieł pochodnych na podstawie OPROGRAMOWANIA w całości lub części lub (iii) odtwarzać kodu źródłowego, dekompilować, dezasemblować OPROGRAMOWANIA w żaden sposób w całości lub części i w żadnym celu. Niektóre jurysdykcje nie dopuszczają ograniczenia takich praw, w takim przypadku powyższe ograniczenie nie ma zastosowania.

Znaki towarowe i oznaczenia: Użytkownik nie może usuwać, zmieniać, zakrywać lub zacierać żadnych znaków towarowych lub informacji o prawach autorskich znajdujących się na OPROGRAMOWANIU.

Pliki danych. OPROGRAMOWANIE może automatycznie tworzyć pliki danych potrzebne do działania OPROGRAMOWANIA. Wszystkie takie pliki danych zostają uznane za część

OPROGRAMOWANIA.

Przekazanie OPROGRAMOWANIA. Użytkownik może definitywnie przekazać wszystkie swoje prawa wynikające z niniejszej UMOWY tylko jako część sprzedaży lub przekazania PRODUKTU, pod warunkiem, że użytkownik nie zachowa żadnych kopii OPROGRAMOWANIA, przekaże całość OPROGRAMOWANIA (włącznie ze wszystkimi kopiami (wykonanymi zgodnie z postanowieniami znajdującego się powyżej paragrafu „Ograniczenie odtwarzania kodu źródłowego, dekompilacji i dezasemblacji”), elementami składowymi, nośnikami i materiałami drukowanymi, wszystkimi wersjami i dowolnymi aktualizacjami OPROGRAMOWANIA i niniejszą UMOWĄ), a odbiorca OPROGRAMOWANIA zaakceptuje zasady i warunki niniejszej UMOWY.

Rozwiązanie UMOWY. Bez uszczerbku dla żadnych innych praw, firma SONY może rozwiązać niniejszą UMOWĘ, jeśli użytkownik naruszy zasady i warunki określone przez niniejszą UMOWĘ. W takim wypadku użytkownik musi zaprzestać korzystania z OPROGRAMOWANIA i wszystkich jego części składowych. Zapisy następujących części niniejszej UMOWY pozostaną w mocy nawet po jej wygaśnięciu lub rozwiązaniu: „PRAWA AUTORSKIE”, „NIEBEZPIECZNE CZYNNOŚCI”, „WYŁĄCZENIE GWARANCJI NA OPROGRAMOWANIE”, „OGRANICZENIE ODPOWIEDZIALNOŚCI”, „ZAKAZ EKSPORTU”, „ROZDZIELNOŚĆ ZAPISÓW UMOWY” oraz „PRAWO WŁAŚCIWE I JURYSDYKCJA” wraz z akapitem „Poufność” tej części.

Poufność. Użytkownik zgodza się zachować poufność informacji zawartych w OPROGRAMOWANIU, jeśli informacje takie nie są znane publicznie oraz nie ujawniać takich informacji osobom trzecim bez uprzedniej pisemnej zgody firmy SONY.

PRAWA AUTORSKIE

Wszystkie tytuły prawne i prawa autorskie do OPROGRAMOWANIA (w tym, lecz nie wyłącznie, do wszystkich danych map, obrazów, fotografii, animacji, filmów, dźwięków, muzyki, tekstów i apletów będących częścią OPROGRAMOWANIA) oraz dowolne kopie OPROGRAMOWANIA pozostają własnością firmy SONY, licencjodawców firmy SONY i podmiotów z nią powiązanych, jej i ich licencjodawców lub dostawców (tacy licencjodawcy, podmioty powiązane oraz dostawcy są odtąd łącznie nazywani „Licencjodawcami firmy SONY”). Wszystkie prawa, których niniejsza UMOWA wyraźnie nie udziela, są zastrzeżone przez firmę SONY lub Licencjodawców firmy SONY.

CZYNNOŚCI NIEBEZPIECZNE

OPROGRAMOWANIE nie jest odporne na awarie oraz nie jest zaprojektowane, wyprodukowane ani przeznaczone do użytku w niebezpiecznym środowisku wymagającym odporności na uszkodzenia, takim jak obsługa urządzeń nuklearnych, nawigacja lub systemy komunikacyjne statków powietrznych, kontrola ruchu lotniczego, urządzenia bezpośrednio podtrzymujące życie lub systemy obronne, w których awaria OPROGRAMOWANIA może doprowadzić do śmierci, obrażeń ciała lub poważnych szkód środowiskowych lub fizycznych („Czynności niebezpieczne"). Firma SONY, podmioty z nią powiązane, ich odpowiedni dostawcy oraz Licencjodawcy firmy SONY wyraźnie odmawiają udzielenia jakiejkolwiek jawnej lub dorozumianej gwarancji przydatności do Czynności niebezpiecznych.

WYŁĄCZENIE GWARANCJI NA OPROGRAMOWANIE

Użytkownik jednoznacznie przyjmuje do wiadomości i akceptuje fakt, że korzysta z OPROGRAMOWANIA na własne wyłączne ryzyko. OPROGRAMOWANIE jest udostępniane w stanie „w jakim jest" oraz bez dowolnego rodzaju gwarancji, a firma SONY, jej podmioty powiązane i ich odpowiedni dostawcy oraz Licencjodawcy firmy SONY (w tym punkcie firma SONY, jej podmioty powiązane i ich odpowiedni dostawcy oraz Licencjodawcy firmy SONY będą łącznie nazywani „firmą SONY") JEDNOZNACZNIE UCHYLAJĄ WSZYSTKIE GWARANCJE I WARUNKI, JAWNE LUB DOROZUMIANE, WYNIKAJĄCE Z PRAWA LUB INNYCH POWODÓW, W TYM, LECZ NIE TYLKO, DOROZUMIANE GWARANCJE I WARUNKI JAKOŚCI, NIENARUSZANIA PRAW, POKUPNOŚCI I PRZYDATNOŚCI DO OKREŚLONEGO CELU. FIRMA SONY NIE GWARANTUJE, ŻE FUNKCJE OPROGRAMOWANIA SPEŁNIĄ WYMAGANIA UŻYTKOWNIKA LUB ŻE DZIAŁANIE OPROGRAMOWANIA BĘDZIE NIEPRZERWANE LUB WOLNE OD BŁĘDÓW. FIRMA SONY NIE GWARANTUJE ANI NIE SKŁADA ŻADNEGO ZAPEWNIENIA

DOTYCZĄCEGO UŻYWANIA, NIEMOŻNOŚCI UŻYWANIA LUB WYNIKÓW UŻYWANIA OPROGRAMOWANIA JEŚLI CHODZI O ICH POPRAWNOŚĆ, DOKŁADNOŚĆ, WIARYGODNOŚĆ LUB INNE ICH CECHY. NIEKTÓRE JURYSDYKCJE NIE DOPUSZCZAJĄ WYŁĄCZENIA GWARANCJI DOROZUMIANYCH, W TAKIM PRZYPADKU POWYŻSZE WYŁĄCZENIA NIE MAJĄ ZASTOSOWANIA.

Użytkownik jasno rozumie, że dane w OPROGRAMOWANIU mogą zawierać informacje niedokładne lub niekompletne z powodu upływu czasu, zmiany okoliczności, wykorzystywanych źródeł oraz charakteru gromadzenia rozległych danych geograficznych, co może prowadzić do uzyskania niepoprawnych wyników.

OGRANICZENIE ODPOWIEDZIALNOŚCI

W TYM PUNKCIE FIRMA SONY, JEJ PODMIOTY POWIĄZANE, ICH ODPOWIEDNI DOSTAWCY ORAZ LICENCJODAWCY FIRMY SONY BĘDĄ ŁĄCZNIE ZWANI „FIRMĄ SONY” W NAJSZERSZYM DOPUSZCZALNYM PRAWNIE ZAKRESIE. FIRMA SONY NIE PONOSI ODPOWIEDZIALNOŚCI ZA ŻADNE ROSZCZENIA, ŻĄDANIA LUB POZEW, NIEZALEŻNIE OD CHARAKTERU PODSTAW ROSZCZENIA, ŻĄDANIA LUB POZWU, ZARZUCAJĄCYCH DOWOLNE STRATY LUB SZKODY, BEZPOŚREDNIE LUB POŚREDNIE, KTÓRE MOGĄ WYNIKNĄĆ Z WYKORZYSTANIA LUB POSIADANIA OPROGRAMOWANIA; ANI ZA ŻADNE STRATY ZYSKÓW, WPŁYWÓW, UMÓW LUB OSZCZĘDNOŚCI, ANI DOWOLNE INNE BEZPOŚREDNIE, POŚREDNIE, UBOCZNE, SZCZEGÓLNE LUB NASTĘPCZE SZKODY WYNIKŁE Z UŻYCIA LUB NIEMOŻNOŚCI UŻYCIA OPROGRAMOWANIA PRZEZ UŻYTKOWNIKA, DOWOLNEJ WADY OPROGRAMOWANIA LUB NARUSZENIA ZASAD I WARUNKÓW, W FORMIE POZWU, Z TYTUŁU ODPOWIEDZIALNOŚCI UMOWNEJ LUB DELIKTOWEJ ALBO OPARTE NA GWARANCJI, NAWET JEŚLI FIRMA SONY ZOSTAŁA POINFORMOWANA O MOŻLIWOŚCI POWSTANIA TAKICH SZKÓD, Z WYŁĄCZENIEM JASKRAWEGO ZANIEDBANIA LUB ROZMYŚLNYCH PRZEWIN ZE STRONY FIRMY SONY, ŚMIERCI LUB OBRAŻEŃ CIAŁA ORAZ SZKÓD SPOWODOWANYCH WADLIWOŚCIĄ

PRODUKTU. W KAŻDYM PRZYPADKU, Z WYJĄTKIEM POWYŻSZYCH WYJĄTKÓW, CAŁKOWITA ODPOWIEDZIALNOŚĆ FIRMY SONY NA MOCY ZAPISÓW NINIEJSZEJ UMOWY JEST OGRANICZONA DO WYSOKOŚCI KWOTY RZECZYWIŚCIE ZAPŁACONEJ ZA OPROGRAMOWANIE I NA NIE PRZYPADAJĄCEJ. NIEKTÓRE JURYSDYKCJE NIE DOPUSZCZAJĄ WYŁĄCZENIA LUB OGRANICZENIA SZKÓD NASTĘPCZYCH BĄDŹ UBOCZNYCH, W TAKIM PRZYPADKU POWYŻSZE WYŁĄCZENIE LUB OGRANICZENIE NIE MA ZASTOSOWANIA.

ZAKAZ EKSPORTU

UŻYTKOWNIK PRZYJMUJE DO WIADOMOŚCI, ŻE UŻYWANIE OPROGRAMOWANIA W NIEKTÓRYCH KRAJACH, REGIONACH, OBSZARACH LUB OBIEKTACH ALBO EKSPORT PRODUKTÓW Z KRAJU, W KTÓRYCH TAKIE PRODUKTY SĄ PRZEZNACZONE DO SPRZEDAŻY, MOGĄ BYĆ OGRANICZONE LUB ZAKAZANE. UŻYTKOWNIK ZGADZA SIĘ WYKORZYSTYWAĆ OPROGRAMOWANIE LUB EKSPORTOWAĆ PRODUKTY W ZGODZIE Z WŁAŚCIWYMI PRAWAMI, ROZPORZĄDZENIAMI, ZASADAMI I REGULACJAMI ODPOWIEDNICH KRAJÓW, REGIONÓW, OBSZARÓW I OBIEKTÓW.

ROZDZIELNOŚĆ ZAPISÓW UMOWY

Jeśli dowolna część niniejszej UMOWY zostanie uznana za nieważną lub niewykonalną, pozostałe jej części pozostaną w mocy.

Niniejsza UMOWA podlega prawom Japonii z wyłączeniem mocy obowiązujących przepisów kolizyjnych lub konwencji ONZ o umowach na międzynarodową sprzedaż towarów, które zostają jednoznacznie wykluczone. Dowolny spór wynikający z niniejszej UMOWY będzie podlegał właściwości miejscowej Sądu Rejonowego dla miasta Tokio, a strony niniejszym zgadzają się na tak określoną właściwość miejscową i jurysdykcję takiego sądu. STRONY NINIEJSZYM ZRZEKAJĄ SIĘ PRAWA DO ROZPOZNANIA SPRAWY Z UDZIAŁEM PRZYSIĘGŁYCH W ZAKRESIE DOWOLNYCH SPRAW WYNIKŁYCH NA MOCY NINIEJSZEJ UMOWY LUB Z NIĄ ZWIĄZANYCH. NIEKTÓRE JURYSDYKCJE NIE DOPUSZCZAJĄ WYŁĄCZENIA PRAWA DO ROZPOZNANIA SPRAWY Z UDZIAŁEM

PRZYSIĘGŁYCH, W TAKIM PRZYPADKU POWYŻSZE WYŁĄCZENIE NIE MA ZASTOSOWANIA.

CAŁOŚĆ UMOWY

Niniejsze zasady i warunki stanowią całość umowy między firmą SONY i użytkownikiem dotyczącej przedmiotu niniejszej umowy oraz w całości zastępują dowolne i wszystkie wcześniejjsze pisemne lub ustne umowy pomiędzy stronami dotyczące takiego przedmiotu.

UŻYTKOWNICY KOŃCOWI W INSTYTUCJACH RZĄDOWYCH

W przypadku gdy OPROGRAMOWANIE zostanie nabyte przez rząd Stanów Zjednoczonych lub w jego imieniu albo przez dowolny inny podmiot zabiegający o wprowadzenie lub stosujący prawa podobne do tych zwyczajowo uznawanych przez rząd Stanów Zjednoczonych, takie OPROGRAMOWANIE jest „artykułem handlowym" zgodnie z definicją tego terminu podaną w amerykańskich przepisach 48 C.F.R. („FAR”) 2.101, jest licencjonowane zgodnie z niniejszą UMOWĄ i takie OPROGRAMOWANIE po jego dostarczeniu lub udostępnieniu w inny sposób będzie nosiło zagnieżdzone oznaczenie („Notice of Use”) określone przez firmę SONY i/lub jej podmioty powiązane i będzie traktowane zgodnie z takim oznaczeniem:

Informacje o prawach autorskich i znakach towarowych

©1993-2007 NAVTEQ

©2009 ZENRIN CO., LTD.

Korzystanie z funkcji GPS

W tej części opisano sposób korzystania z funkcji GPS, w jakie wyposażono kamerę. Znajdują się tu również ważne uwagi dotyczące eksploatacji. Przed przystąpieniem do użytkowania kamery należy przeczytać poniższe zalecenia i zapoznać się również z dołączoną „Instrukcją obsługi”.

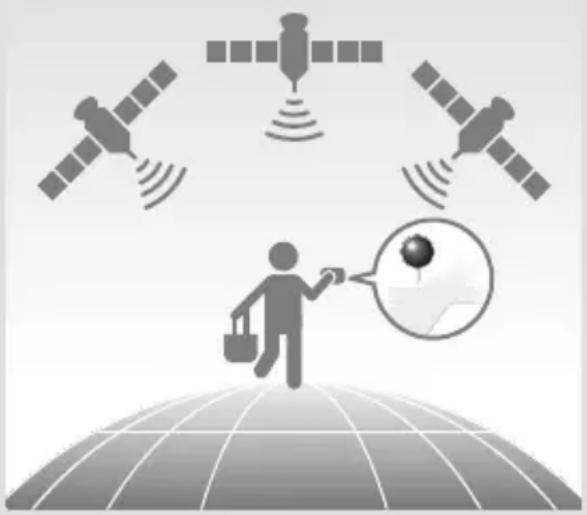

Co to jest GPS?

GPS (Global Positioning System) to system, który wylicza położenie geograficzne na podstawie danych z wysoce precyzyjnych amerykańskich satelitów kosmicznych. Wspomniany system pozwala ustalić dokładnie pozycję na ziemi.

Funkcje GPS, z jakich można korzystać

Indeks mapy

Istnieje możliwość odnalezienia na mapie filmu lub zdjęcia w oparciu o miejsce jego zarejestrowania.

TW.POZYCJA

Istnieje możliwość wyświetlenia aktualnej pozycji na mapie.

AUTOUST.ZEGARA / AUTOUST.STREFY

Kamera automatycznie ustawia zegar i różnicę czasu w każdej strefie.

Sposób korzystania z funkcji GPS

Ustawić przełącznik GPS w pozycji ON (na ekranie LCD pojawi się symbol). Kamera podejmie próbę przeprowadzenia triangulacji. Po przeprowadzeniu udanej triangulacji, w chwili nagrania filmu i zdjęcia kamera zarejestruje informacje o położeniu. Informacje o lokalizacji i wyglądzie przełącznika GPS można znaleźć w dołączonej „Instrukcja obsługi”.

Uwagi

- Wygląd wskaźnika zmienia się w zależności od siły odbieranego sygnału GPS.

Stan triangulacji Wskaźniki GPS Stan odbioru sygnału GPS
Funkcja wyłączona	Brak wskaźnika	Przełącznik GPS jest ustawiony w położeniu OFF lub odbiornik GPS nie działa prawidłowo.
Problem		Kamera nie odbiera sygnału GPS i nie może określić współrzędnych. Korzystaj z kamery na otwartym terenie.
Przetwarzanie		Kamera sprawdza sygnał GPS i wkrótce uzyska informacje o lokalizacji. Należy poczekać na ukończenie procesu określania współrzędnych.
Określanie współrzędnych		Kamera odbiera sygnał GPS i może uzyskać informacje o lokalizacji.
Określanie współrzędnych		Kamera odbiera silny sygnał GPS i może uzyskać informacje o lokalizacji.

• Przełącznik GPS jest domyśnie ustawiony w położeniu ON. Do zdjęć i filmów nagranych podczas określania współrzędnych za pomocą systemu GPS zostaną dodane informacje o lokalizacji. Aby nie zapisywać informacji o lokalizacji, należy ustawić przełącznik GPS w położeniu OFF.
• Jeżeli funkcja GPS jest używana po raz pierwszy lub nie była używana przez dłuższy czas, uzyskanie informacji o lokalizacji może potrwać od kilku sekund do kilku minut.
• Funkcja GPS działa nawet po wyłączeniu kamery, jeżeli przełącznik GPS jest ustawiony w położeniu ON. Przed startem i lądowaniem samolotu przełącznik GPS należy ustawić w położeniu OFF.
• W zależności od siły odbieranego sygnału GPS, uzyskanie informacji o lokalizacji może być niemożliwe.

Wskazówki

• 3 punkty w prawym dolnym rogu ikony informują o stabilności sygnału GPS. Jeśli liczba wyświetlanych punktów jest mniejsza od 3, sygnał GPS nie jest wystarczająco stabilny, aby można było rozpocząć triangulację w bieżących warunkach. Aby pomyślnie wykonać triangulację, najpierw trzeba wyjść na otwartą przestrzeń, a następnie ustawić przełącznik GPS w pozycji OFF (WYL.) i ponownie w pozycji ON (WŁ.) albo wyłączyć i włączyć kamerę.
• Po kilku minutach nieudanych prób triangulacja jest przerywana. Jeżeli kamera ciągle wyświetla ikonę (nie rozpoczyna procesu triangualcji) mimo wyjścia na otwartą przestrzeń, ustaw przełącznik GPS w położeniu OFF (WYL.), a następnie ponownie w położeniu ON (WL.) lub wyłącz i włącz kamerę.

Indeks mapy

Miejsca rejestracji filmów i zdjęć są zaznaczone na mapie. Można wybrać film lub zdjęcie według określonej lokalizacji. Przed wykonaniem tej czynności należy wybrać nośnik z filmem lub zdjęciem które ma zostać wyświetlone.

• Funkcji Indeks mapy można użyć tylko w przypadku filmów i zdjęć zawierających informacje o lokalizacji zarejestrowane przy przełączniku GPS ustawionym w położeniu ON.
• Nie można korzystać z funkcji Indeks mapy w przypadku zdjęć zapisanych na karcie „Memory Stick PRO Duo”.

1 Dotknij przycisku (ODTWARZANIE).

Pojawi się ekran VISUAL INDEX.

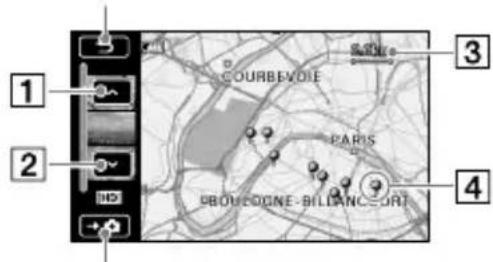

2 Dotknij przycisku (moleks mapy).

Powrót do ekranu VISUAL INDEX

Wyświetla zdjęcia

1 Poprzednie
2 Następne
3 Skala
4 Znacznik obrazu

- Skalę można zmienić za pomocą dźwigni regulacji zbliżenia (W: większa, T: mniejsza).

- Dotknięcie punktu na mapie powoduje wyświetlenie go na środku ekranu.

Przytrzymanie wybranego punktu powoduje przewijanie mapy.

- Symbol 🎨 pojawia się w prawym górnym rogu miniatury filmu lub zdjęcia bez informacji o lokalizacji.

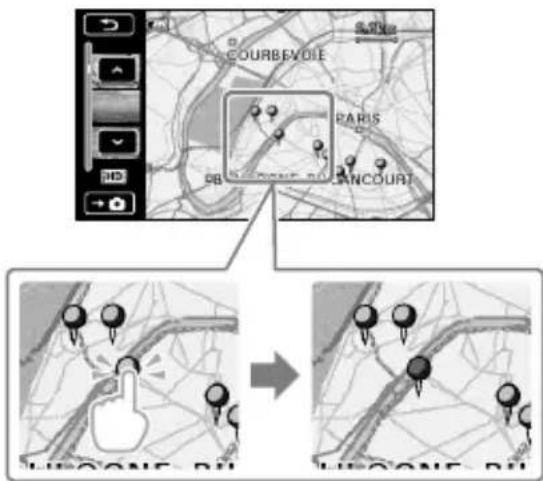

3 Dotknij znacznika obrazu w miejscu rejestracji zdjęć i filmów, które chcesz wyświetlić.

Znacznik obrazu zmieni kolor na czerwony. Filmy lub zdjęcia zarejestrowane w tej lokalizacji zostaną wyświetlone po lewej stronie ekranu.

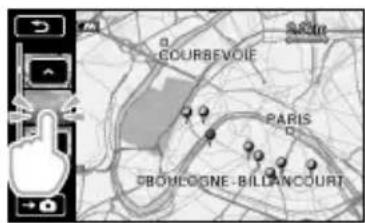

4 Dotknij wybranego filmu lub zdjęcia.

Odtwarzanie rozpocznie się od wybranej sceny.

Uwagi

- Aby można było zarejestrować filmy i zdjęcia, a następnie wyszukiwać je na ekranie Indeks mapy, przed rozpoczęciem rejestracji

przełącznik GPS należy ustawić w położeniu ON.

• Północ na mapie jest zawsze wyświetlana na górze ekranu.
• Jeżeli w tej samej lokalizacji zarejestrowano kilka filmów i zdjęć, na ekranie LCD zostanie wyświetlony najnowszy film lub zdjęcie.

Wskazówki

• Ekran Indeks mapy można również wyświetlić, dotykając opcji MENU (MENU) → [MAPA] (w kategorii 6 [ODTWARZANIE]).
• Miniaturę filmu lub zdjęcia do odtworzenia można także wyszukać, dotykając przycisku /punkcie 3. Lokalizacja rejestracji filmu lub zdjęcia zostanie wyświetlona na środku mapy.

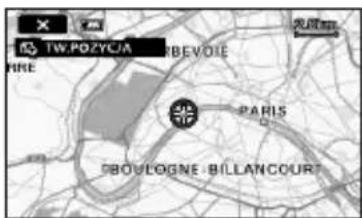

TW.POZYCJA

Aktualną lokalizację można wyświetlić na mapie. Ustaw przełącznik GPS w położeniu ON, aby kamera mogła pobrać informacje o aktualnej lokalizacji.

Dotknij przycisku

(7W.POZYCJA) na ekranie nagrywania.

Aktualna lokalizacja zostanie zaznaczona i wyświetlona na ekranie LCD. Dotknięcie określonego punktu na ekranie spowoduje wyświetlenie obszaru z punktem na środku ekranu.

Dotknięcie przycisku Ⓧ (aktualna lokalizacja) w lewym dolnym rogu ekranu LCD spowoduje ponowne wyświetlenie aktualnej lokalizacji na środku ekranu.

Zamykanie ekranu mapy

Dotknij przycisku ✗

Uwagi

- Północ na mapie jest zawsze wyświetlana na górze ekranu.

Wskazówki

• Skalę można zmienić za pomocą dźwigni regulacji zbliżenia (W: większa, T: mniejsza).
• Kamera pobiera informacje o aktualnej lokalizacji co 10 sekund. Wygląd znacznika na środku ekranu, itp. różni się w zależności od stanu zapytania.
• Jeżeli kamera nie może pobrać informacji o aktualnej lokalizacji, znacznik na środku ekranu zmienia kolor na zielony, a na mapie wyświetlana jest ostatnia lokalizacja.
• Przytrzymanie wybranego punktu powoduje przewijanie mapy.
• Aktualną lokalizację można również wyświetlić, dotykając opcji MENU (MENU) → [TW.POZYCJA] (w kategorii INNE).

AUTOUST.ZEGARA/AUTOUST. STREFY

Dokładna godzina w kamerze ustawiana jest automatycznie dzięki kompensacji różnicy czasu w oparciu o informacje o czasie i położeniu uzyskiwane z systemu GPS.

1 Dotknij kolejno: MENU (MENU) → [AUTOUST.ZEGARA]/[AUTOUST.STREFY] (w kategorii 13 [UST.ZEG./ 四Z.]).
2 Dotknij wybranego ustawienia → OK → ✗

Rozwiązywanie problemów

Uwagi

• Przed przystąpieniem do eksploatacji kamery należy w kamerze ustawić datę i godzinę.
• Nawet po włączeniu funkcji [AUTOUST. ZEGARA] może wystąpić różnica kilku sekund.
• Zegar ustawiany jest automatycznie za pośrednictwem funkcji [AUTOUST.ZEGARA] w momencie wyłączenia kamery, jeśli kamera odbiera podczas pracy sygnał GPS. Zegar nie zostanie nastawiony, dopóki kamera nie zostanie wyłączona. Zegar nie będzie regulowany, jeżeli kamera nie odbiera sygnału GPS, nawet gdy przełącznik GPS jest ustawiony na ON.
• Funkcja [AUTOUST.STREFY] automatycznie kompensuje różnicę czasu po jej wykryciu w stosunku do bieżącej strefy.
• W przypadku niektórych krajów lub regionów automatyczne ustawienie zegara może być nieprawidłowe. W takim wypadku należy ustawić opcje [AUTOUST.ZEGARA] i [AUTOUST.STREFY] na [WYŁĄCZ].

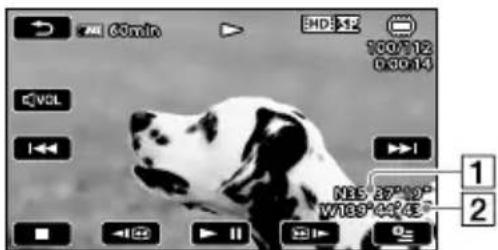

WSPÓŁRZĘDNE

Kamera pozwala wyświetlać w trakcie odtwarzania informacje o położeniu zarejestrowane na filmach i zdjęciach.

Dotknij kolejno: MENU (U) → [KOD DANYCH] (w kategorii 8UST. ODTWARZ.]) → [WSPÓŁRZĘDNE] → OK → ✗

1 Szerokość geograficzna
2 Długość geograficzna

Kamera nie odbiera sygnału GPS.

- Posiadana kamera może nie odbierać sygnałów radiowych z satelitów GPS ze względu na przeszkody. Wynieś kamerę na otwartą przestrzeń i ponownie ustaw przełącznik GPS w pozycji ON.

Bieżąca pozycja kamery na mapie różni się od faktycznej pozycji.

- Margines błędu sygnału radiowego z satelitów GPS jest duży. Margines błędu może nawet wynosić kilkaset metrów.

Uwagi dotyczące systemu GPS

W skład systemu GPS wchodzi ponad 24 satelitów GPS. Odbiornik GPS odbiera sygnały radiowe z satelitów i wylicza aktualną pozycję w oparciu o informacje orbitalne (dane almanachu) oraz czas, jaki sygnał potrzebuje na dotarcie do odbiornika, itp.

Ustalanie położenia określane jest mianem „triangulacji”. Odbiornik GPS może ustalić szerokość i długość geograficzną danego miejsca w oparciu o sygnały z co najmniej 3 satelitów.

• Ze względu na fakt, że pozycje satelitów GPS stale się zmieniają, w pewnych miejscach lub o pewnych porach korzystania z kamery ustalenie jej położenia może zająć więcej czasu, albo będzie w ogółe niemożliwe.
• „GPS” to system ustalania położenia geograficznego w oparciu o triangulację sygnałów radiowych wysyłanych z satelitów GPS. Należy unikać korzystania z kamery w miejscach, gdzie sygnały radiowe mogą być tłumione lub odbijane, np. w zacienionych miejscach otoczonych budynkami lub drzewami. Z kamery należy korzystać na otwartej przestrzeni.

- W następujących przypadkach mogą wystąpić problemy z zarejestrowaniem informacji o położeniu w miejscach i sytuacjach, gdy sygnały radiowe z satelitów GPS nie docierają do kamery:

– w tunelach, w budynkach lub w ich cieniu;
– pomiędzy wysokimi budynkami lub w wąskich uliczkach otoczonych budynkami;
– w miejscach znajdujących się pod ziemią, w miejscach gęsto zadrzewionych, pod wiszącymi mostami lub w miejscach, gdzie występują pola magnetyczne, np. w pobliżu kabli wysokiego napięcia;
–w sąsiedztwie urządzeń wytwarzających sygnały radiowe w tym samym paśmie częstotliwości co kamera: telefony komórkowe pracujące w paśmie 1,5 GHz itp.

Uwagi dotyczące błędów triangulacji

- Przesunięcie się w inne miejsce po ustawieniu przełącznika GPS w pozycji ON spowoduje wydłużenie czasu, jaki kamera potrzebuje na rozpoczęcie triangulacji, w stosunku do czasu potrzebnego przy pozostaniu w tym samym miejscu.

- Błąd wynikający z położenia satelitów GPS Kamera automatycznie ustala bieżące położenie w oparciu o triangulację, gdy odbiera sygnały radiowe z co najmniej 3 satelitów GPS. Błąd triangulacji dopuszczalny przez satelity GPS wynosi około 30 m. W zależności od otoczenia danego miejsca błąd triangulacji może być większy. W takim wypadku faktyczna pozycja może odbiegać od pozycji na mapie ustalonej na podstawie informacji z systemu GPS. Satelitami GPS zarządza Departament Obrony USA i w związku z tym stopień dokładności może ulec zmianie w sposób zamierzony.

- Błąd podczas procedury triangulacji Kamera pobiera informacje o pozycji co 10 sekund podczas triangulacji. Występuje niewielka różnica w czasie między pobraniem informacji o położeniu, a zarejestrowaniem tej informacji na mapie. Z tego względu faktyczne miejsce nagrania może odbiegać nieznacznie od miejsca na mapie ustalonego w oparciu o informacje z systemu GPS.

Uwagi dotyczące ograniczeń w korzystaniu z systemu GPS na pokładzie samolotu

- W czasie startu i lądowania samolotu przełącznik GPS powinien znajdować się w pozycji OFF, a kamera powinna być wyłączona, zgodnie z instrukcjami personelu pokładowego. W pozostałych przypadkach z systemu GPS można korzystać zgodnie z przepisami obowiązującymi w danym miejscu lub sytuacji.

Uwagi dotyczące danych do mapy

• Kamera zawiera dane do map następujących krajów/regionów:Europa, Japonia, Ameryka Północna, Oceania itd.

• Dostarczone mapy zostały opracowane przez następujące firmy: mapa Japonii przez Zenrin Co., Ltd., mapy pozostałych obszarów przez NAVTEQ.

• Dane map są aktualne na dzień wydania niniejszego podręcznika.

• Mapy GPS wyświetlane są w formie dwuwymiarowej za wyjątkiem pewnych punktów orientacyjnych w terenie na mapie Japonii, które wyświetlane są w postaci grafiki 3D.
• Na mapie północ zawsze znajduje się na górze.
• Nie można zmienić języka na mapie.
• Nie można aktualizować danych mapy.
• Skala mapy wynosi 25 m do 6 000 km.

Uwagi dotyczące układu współrzędnych geograficznych

- Wykorzystano układ współrzędnych geograficznych „WGS-84”.

Informacje dotyczące praw autorskich

- Dane mapy w kamerze podlegają ochronie praw autorskich. Nieautoryzowane kopiowanie danych mapy lub wykorzystywanie ich w innych sposób może być niezgodne z ustawami o prawie autorskim.

Uwagi dotyczące funkcji nawigacji

- Opisywana kamera nie jest wyposażona w funkcję nawigacji korzystającą z systemu GPS.

© Bundesamt für Eich- und Vermessungswesen Chorwacja, Estonia, Łotwa, Litwa, Polska i Słowenia

© EuroGeographics

Francja

source: Géoroute® IGN France & BD Carto® IGN France

Niemcy
