Тип продукта	Цилиндрический аквариум с подсветкой
Бренд	Oase
Модель	biOrb TUBE 15
Категория	Аквариум
Освещение	Многоцветный светодиод с пультом дистанционного управления
Питание	12 В постоянного тока через адаптер питания
Потребляемая мощность	2,8 Вт
Номинальное напряжение	12 В переменного тока
Длина соединительного кабеля	1,5 м
Тип батареи пульта	CR 2025
Энергетический класс	A+
Световая отдача	74 лм/Вт (малый), 72 лм/Вт (большой)
Основные функции	Циклическое освещение день/ночь, смена цветов, 15 предустановленных цветов, 4 уровня яркости
Режимы освещения	Дневной свет, синий ночной свет, циклы от 8 до 14 часов
Количество цветов	15 предустановленных цветов + комбинации RGB
Уровни яркости	100 %, 80 %, 60 %, 40 %, 20 %
Уход	Чистить специальной салфеткой OASE (арт. 46027)
Очистка	Протирать нижнюю часть специальной салфеткой, верхнюю часть влажной тканью
Безопасность	Не погружать в воду, не использовать с поврежденным кабелем, хранить в недоступном для детей младше 8 лет месте
Запасные части и ремонтопригодность	Батарея CR2025, чистящие салфетки; кабель не заменяем, прибор подлежит утилизации при повреждении
Гарантия	2 года (гарантия производителя OASE)
Использование по назначению	Освещение для аквариумов biOrb CLASSIC, LIFE, FLOW, TUBE; использование внутри помещений, частный аквариум
Ограничения	Подключение только к трансформатору biOrb; не использовать на улице

Часто задаваемые вопросы - biOrb TUBE 15 OASE

Как установить освещение biOrb MCR LED на аквариум biOrb TUBE?

Вставьте осветительный блок в крышку аквариума, подключите его к отдельному разъему сетевого адаптера, затем подключите адаптер к электрической розетке. Используйте выключатель включения/выключения для включения. См. рисунки B и C в инструкции.

Как пользоваться пультом дистанционного управления освещением?

Перед первым использованием снимите пластиковую защиту с батарейки. Направьте пульт на датчик осветительного блока. Используйте кнопки для включения/выключения, смены цвета (R, G, B или один из 15 предустановленных цветов), регулировки яркости (4 уровня) или активации режима цикла день/ночь.

Как чистить освещение аквариума?

Используйте специальную чистящую салфетку OASE (арт. 46027) для нижней части осветительного блока, чтобы избежать царапин. Протрите верхнюю часть влажной тканью. Никогда не погружайте прибор в воду.

Как заменить батарейку в пульте дистанционного управления?

Поверните пульт задней стороной к себе. Откройте отсек для батареек, полностью выньте держатель, замените батарейку на CR 2025, соблюдая полярность, затем вставьте держатель обратно. Закройте отсек.

Что делать, если освещение не включается?

Проверьте, подключен ли сетевой адаптер и находится ли выключатель включения/выключения в положении «включено». Если свет выключен через пульт, включите его снова пультом. Если проблема не исчезает, проверьте соединения.

Пульт не работает, что делать?

Убедитесь, что пульт направлен на датчик осветительного блока. Уменьшите расстояние, если оно слишком велико. Если батарейка разряжена, замените её на новую CR 2025.

Какие правила безопасности необходимо соблюдать?

Никогда не погружайте прибор в воду. Перед выполнением работ всегда отключайте питание. Не используйте прибор, если кабели или корпус повреждены. Дети младше 8 лет должны находиться под присмотром. Не смотрите прямо на источник света.

Как настроить режим цикла день/ночь?

Нажмите одну из кнопок цикла (8, 10, 12 или 14 HR), чтобы активировать функцию цикла. Продолжительность восхода и заката составляет 15 минут. Дневной свет длится от 7,5 до 13,5 часов в зависимости от выбранной продолжительности, а синий ночной свет (20%) завершает 24-часовой цикл.

Какой гарантийный срок на освещение biOrb MCR LED?

Компания OASE предоставляет гарантию производителя на 24 месяца с момента первой покупки у авторизованного дилера. Она покрывает дефекты производства, но не распространяется на повреждения, вызванные неправильным использованием, износом (лампы, батарейки) или несанкционированным ремонтом. Расходные детали, такие как батарейки, исключены.

Как утилизировать прибор или батарейки?

Не выбрасывайте прибор вместе с бытовыми отходами. Перережьте кабель, чтобы сделать его непригодным для использования. Извлеките батарейки и сдайте их в специальный пункт сбора. Прибор должен быть переработан через систему утилизации. Батарейки, содержащие вредные вещества, маркируются Pb, Cd, Hg или Li.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ biOrb TUBE 15 OASE

RU Руководство по эксплуатации

CN 使用说明书

- При дефектен корпус не експлоатирайте уреда.

СГЛОБЯВАНЕ, СВЪРЗВАНЕ И ПУСКАНЕ В ЕКСПЛОАТАЦИЯ

ВНИМАНИЕ

Процедирайте по следния начин:

□ B

Процедирайте по следния начин:

Процедирайте по следния начин:

□ E

Процедирайте по следния начин:

□D

ОТСТРАНЯВАНЕ КАТО ОТПАДЪК

УКАЗАНИЕ

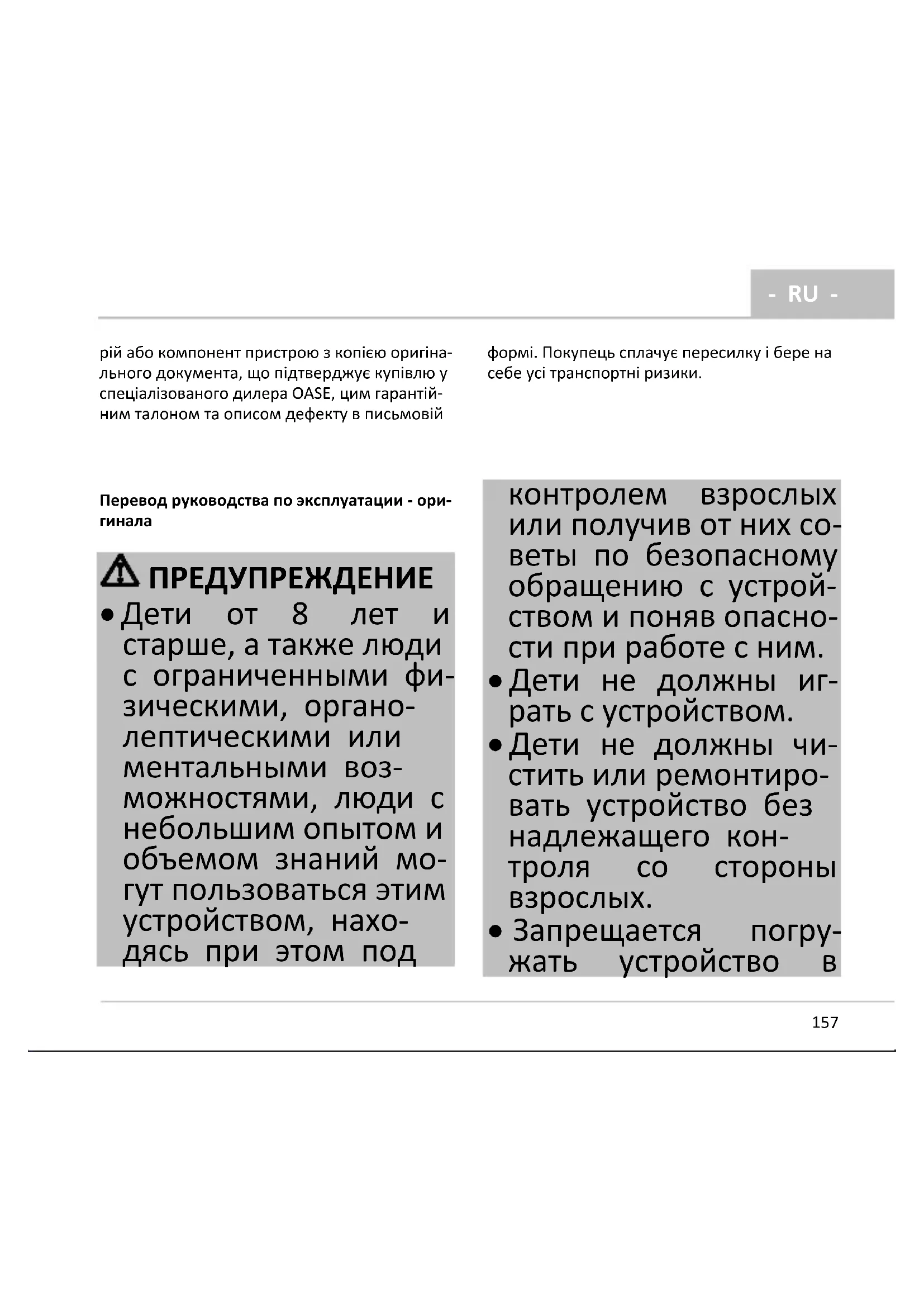

Перевод руководства по эксплуатации - оригинала

ПРЕДУПРЕЖДЕНИЕ

• Дети от 8 лет и
старше, а также люди с ограниченными физическими, органолептическими или ментальными возможностями, люди с небольшим опытом и объемом знаний могут пользоваться этим устройством, находясь при этом под

контролем взрослых или получив от них советы по безопасному обращению с устройством и поняв опасности при работе с ним.

• Дети не должны играть с устройством.
• Дети не должны чистить или ремонтировать устройство без надлежащего контроля со стороны взрослых.
• Запрещается погру- жать устройство в

- RU -

воду или другую жидкость.

• Прежде чем дотро- нуться до воды, от- ключите все устройства в аквариуме или выньте сетевой ште- кер из розетки.
• Нельзя пользоваться устройством, если его корпус или электрока-бели повреждены.
• Перед началом работ с прибором необходимо вынуть сетевой штекер из розетки.

УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

- В случае неисправного корпуса эксплуатация устройства запрещена.

• В случае неисправного электрокабеля эксплуатация устройства запрещена.
• Носить устройство или тянуть его за кабель запрещается
• Прокладку кабеля выполняйте с защитой от повреждений и так, чтобы через него нельзя было споткнуться.
• Соединительные кабели замене не подлежат. При повреждении кабеля устройство нужно сдать в утиль.
• Не смотрите прямо в источник света.
• Подключать устройство к электросети можно только в том случае, когда электрические характеристики устройства совпадают с данными электропитания. Данные устройства указаны на заводской табличке, на упаковке или в данном руководстве.
• Защищайте штекерные соединения от влаги.

Символы, используемые в данном руководстве по эксплуатации

ОСТОРОЖНО

• Обозначает возможную опасную ситуацию.
• Несоблюдение может привести к легким или небольшим травмам.

УКАЗАНИЕ

Информация, которая служит для лучшего понимания.

Дальнейшие указания

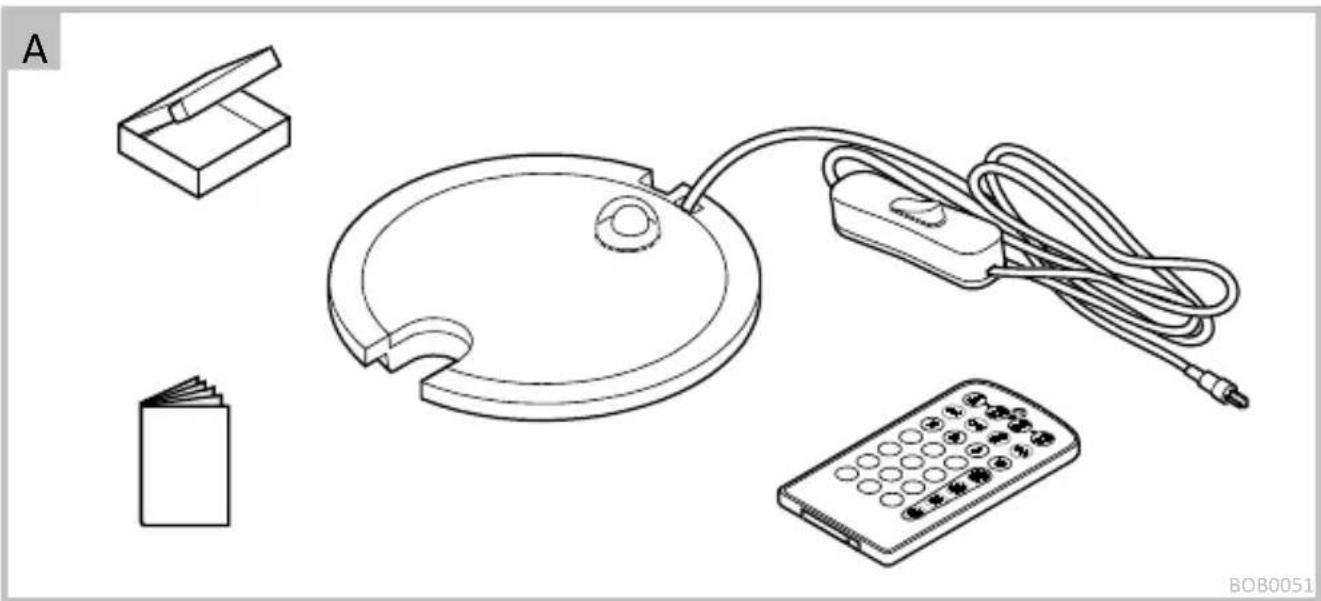

☐ A Ссылка на рисунок, напр., рисунок А.

ОПИСАНИЕ ИЗДЕЛИЯ

Использование прибора по назначению

biOrb MCR LED, далее называемое "Устройство", разрешается использовать исключительно так, как указано ниже:

Для освещения аквариума biOrb CLASSIC, biOrb LIFE, biOrb FLOW, biOrb TUBE.

- Эксплуатация при соблюдении технических данных.

На прибор распространяются следующие ограничения:

- Только для подключения к biOrb трансформатору.

- Применяйте только в помещениях и в частных аквариумах.

Описание принципа действия прибора

Освещение аквариума с индивидуальной настройкой biOrb, выполняется дистанционным управлением (входит в объем поставки).

Циклическое освещение:

В течение дня свет постепенно меняет свой цвет и яркость для имитирования дневного и ночного света. Ночной свет синий (тускнеет на 20 %), дневной свет белый (100%).

РАЗМЕЩЕНИЕ, ПОДКЛЮЧЕНИЕ, ПУСК В ЭКСПЛУАТАЦИЮ

ОСТОРОЖНО

Сильное свечение светодиода!

Возможные последствия: Повреждение глаз из-за осветительных вспышек.

- Никогда не смотрите прямо в источник света.

Исходное условие:

- Штекерный трансформатор аквариума отсоединен от электросети.

Необходимо выполнить следующие действия:

□ B

- Осветительный блок вставить в крышку biOrb аквариума.

□ C

1. Штекер осветительного блока вставить в отдельное гнездо штекерного трансформатора

- RU -

1. Вставить штекерный трансформатор в розетку.
   — Все электрокабели должны образовывать петли для капель.
2. Включить / выключить осветительный блок.
3. С помощью дистанционного управления выполнить другие настройки.
   — При включении и выключении осветительного модуля выключателем вкл / выкл все текущие настройки для рабочего режима и для автоматики сохраняются.

ОЧИСТКА

Мы предлагаем также чистящие салфетки OASE biOrb Reinigungstücher Set (46027).

Необходимо выполнить следующие действия:

• Нижняя часть с осветительным блоком: Чтобы не поцарапать, пользуйтесь специальными чистящими салфетками.
• Вытрите верхнюю часть влажной салфеткой.

Заменить батарею

Необходимо выполнить следующие действия:

□ E

1. Дистанционное управление повернуть нижней стороной вверх и открыть отсек для батареи.
2. Полностью вынуть держатель батареи и батарею заменить.

— Учитывайте полюса батареи.

1. Держатель батареи снова вставить в дистанционное управление.

ОБСЛУЖИВАНИЕ

Необходимо выполнить следующие действия:

□D

• Перед самым первым использованием дистанционного управления его нужно активировать, вынув небольшую пластиковую полоску.
• Осветительный модуль включить выключателем вкл / выкл.

	Включить свет
	Выключить свет
	Запуск прогона возможных цветов света.
	Конец прогона возможных цветов света.
	Включить светодиод в основном цвете красном (R). Соответственно зеленый (G), синий (B) или другие оттенки как комбинация этих 3 основных цветов. 15 заданных цветов.
	Белый свет („Дневной свет“, W)
	Свет приглушить, 4 степени яркости: 80 % ... 20 %. Для возврата на 100 % нажать любую клавишу цвета на выбор.
	Одна из 4 клавиш для запуска цикличного режима.

Цикличный режим работы

Пример цикла 8 HR. При нажатии 10-, 12- или 14-HR-клавиши изменяется соответственно время для "Дневного света" и "Ночного света". "Дневной свет" постоянно уменьшается на 30 мин для „Восхода солнца“ и „Заката солнца“. Общая продолжительность одного цикла: 24 ч.

Рабочий режим	Время
Восход солнца	15 мин
Дневной свет	7,5 ч
Заход солнца	15 мин
Ночной свет	16 ч

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность	Причина	Устранение неисправности
Освещение не включается	Неправильное подключение	Проверить подключение
	Выключатель вкл / выкл стоит в положении выкл	Включить
	Выключить свет с помощью дистанционного управления	Включить свет с помощью дистанционного управления.
Дистанционное управление не оказывает действия	Дистанционное управление не достигает датчика	Дистанционное управление направить в сторону датчика
	Большое расстояние между дистанционным управлением и устройством	Уменьшить расстояние
	Разрядилась батарея дистанционного управления	Заменить батарею

ТЕХНИЧЕСКИЕ ДАННЫЕ

Описание		Значение biOrb MCR LED
		MCR small	MCR large
Класс энергосбережения		A+	A+
Энергоэффективность	lm/W	74	72
Расчетная мощность	Вт	2,8	2,8
Расчетное напряжение	В перем. тока	12	12
Длина соединительного кабеля	м	1,5	1,5
Батарея дистанционного управления	Тип	CR 2025	CR 2025

СИМВОЛЫ НА ПРИБОРЕ

	Класс защиты II, надежное отделение от сети за счет усиленной или двойной изоляции
	Применять только внутри помещения
	Не утилизировать с обычным бытовым мусором
	Прочесть и соблюдать инструкцию по применению

УТИЛИЗАЦИЯ

УКАЗАНИЕ

Не разрешается выбрасывать данное устройство вместе с домашним мусором, так как оно содержит электрические компоненты!

• Перережьте кабель и сделайте устройство непригодным для использования.
• Извлеките из устройства предназначенные для замены аккумуляторы и батарейки и утилизируйте их отдельно через систему приема вторсырья.
• Сдайте устройство в систему приема вторсырья.

УКАЗАНИЕ

Утилизация батарей

Батареи нельзя выбрасывать вместе с бытовым мусором.

- Сдайте батареи в систему приема вторсырья.

Утилизация батарей на территории Европейского Сообщества

Потребители по закону обязаны возвращать использованные батареи. Возврат является бесплатным.

- Отдавайте батареи или в коммунальную систему приема и утилизации вторсырья в

- RU -

вашем городе или районе, или возвращайте батареи в торговую сеть туда, где вы их купили.

Маркировка батарей, содержащих вредные вещества

РВ = батарея содержит свинец

Cd = батарея содержит кадмий

Hg = батарея содержит ртуть

Li = батарея содержит литий

ГАРАНТИЯ

Компания «OASE GmbH» обеспечивает гарантийное обслуживание приобретённого вами прибора, изготовленного нашей фирмой, в соответствии с нижеследующими условиями в течение 24 месяцев. Гарантийный срок начинается с момента первой покупки у ди- лера компании OASE. Поэтому при перепро- даже гарантийный срок не начинается отсчитываться заново. Оказание гарантийных услуг не продлевает и не возобновляет гарантий- ный срок. Ваши законные права как покупа- теля сохраняются и не ограничиваются дей- ствием данных гарантийных обязательств.

Гарантийные условия

Компания «OASE GmbH» гарантирует безотказную и правильную работу устройства, качество и обработку его материалов в соответ- ствии с целью применения и технически правильно выполненный монтаж. Мы предоставляем гарантийное обслуживание на наше усмотрение в виде бесплатного ремонта, или бесплатной поставки запасных частей или замены на новое устройство. Если соответствующая модель больше не изготовляется, то мы оставляем за собой право по собственному выбору поставить из нашего ассортимента запасное устройство, в наибольшей степени равноценное модели, к которой были претензии. Гарантийное обслуживание не распространяется на претензии, причина которых заключается в неправильном монтаже и обслуживании, а также в недостаточном техуходе, использовании не по назначению, механическом повреждении, падении, ударе, воздействии низких температур, отрезании штекера, укорочении кабеля, наличии известковых отложений или в неудавшихся попытках ремонта. В этом отношении мы ссылаемся инструкцию по правильному применению, являющуюся составной частью гарантии. Изнашивающиеся части, как напр. осветительные средства и прочее, не являются частью гарантии.

Возмещение издержек за демонтаж и монтаж, за проверочные испытания, за упущенную прибыль и убытки из гарантийных обязательств исключается в той же степени, как и прочие претензии о возмещении ущерба и

убытков любого вида, вызванные самим устройством или его использованием.

Гарантия действует только для страны, в которой был приобретёно устройство у дилера компании «OASE». На эту гарантию распространяется немецкое право за исключением условий Конвенции ООН по договорам международной купли-продаже товаров (CISG).

Претензии по гарантии можно заявить только компании «OASE GmbH», Текленбургер

штрассе 161, D-48477 Hörstel, Германия, направив нам на условиях франко-фрахт или под собственный транспортный риск прибор или часть прибора, по которым имеются претензии, с копией оригинального документа, подтверждающего факт продажи дилером компании «OASE», с настоящим гарантийным документом, а также с описанием дефекта.
