Typ produktu	Oświetlone cylindryczne akwarium
Marka	Oase
Model	biOrb TUBE 15
Kategoria	Akwarium
Oświetlenie	Wielokolorowe LED z pilotem
Zasilanie	12 V DC przez zasilacz sieciowy
Pobór mocy	2,8 W
Napięcie znamionowe	12 V CA
Długość kabla przyłączeniowego	1,5 m
Typ baterii pilota	CR 2025
Klasa energetyczna	A+
Skuteczność świetlna	74 lm/W (mały), 72 lm/W (duży)
Główne funkcje	Oświetlenie cykliczne dzień/noc, zmiana kolorów, 15 predefiniowanych kolorów, 4 poziomy jasności
Tryby oświetlenia	Światło dzienne, niebieskie światło nocne, cykle od 8 do 14 godzin
Liczba kolorów	15 predefiniowanych kolorów + kombinacje RGB
Poziomy jasności	100%, 80%, 60%, 40%, 20%
Konserwacja	Czyścić specjalną ściereczką OASE (nr ref. 46027)
Czyszczenie	Wycierać dolną część specjalną ściereczką, górną część wilgotną ściereczką
Bezpieczeństwo	Nie zanurzać, nie używać z uszkodzonym kablem, przechowywać poza zasięgiem dzieci poniżej 8 roku życia
Części zamienne i naprawialność	Bateria CR2025, ściereczki czyszczące; kabel niewymienny, urządzenie do utylizacji w przypadku uszkodzenia
Gwarancja	2 lata (gwarancja producenta OASE)
Zastosowanie zgodne z przeznaczeniem	Oświetlenie akwarium biOrb CLASSIC, LIFE, FLOW, TUBE; użytkowanie wewnętrzne, akwarium prywatne
Ograniczenia	Podłączenie wyłącznie do transformatora biOrb; nie używać na zewnątrz

Często zadawane pytania - biOrb TUBE 15 OASE

Jak zamontować oświetlenie biOrb MCR LED na akwarium biOrb TUBE?

Włóż jednostkę oświetleniową do pokrywy akwarium, podłącz ją do oddzielnego gniazda zasilacza, a następnie podłącz zasilacz do gniazdka elektrycznego. Użyj przełącznika włącz/wyłącz, aby włączyć. Zobacz rysunki B i C w instrukcji.

Jak korzystać z pilota oświetlenia?

Przed pierwszym użyciem usuń plastikową zabezpieczenie baterii. Skieruj pilota w stronę czujnika jednostki oświetleniowej. Użyj przycisków do włączania/wyłączania, zmiany koloru (R, G, B lub jeden z 15 predefiniowanych kolorów), regulacji jasności (4 poziomy) lub aktywacji trybu cyklu dzień/noc.

Jak czyścić oświetlenie akwarium?

Użyj specjalnej ściereczki czyszczącej OASE (nr ref. 46027) do dolnej części z jednostką oświetleniową, aby uniknąć zarysowań. Wytrzyj górną część wilgotną ściereczką. Nigdy nie zanurzaj urządzenia w wodzie.

Jak wymienić baterię w pilocie?

Obróć pilota tak, aby widzieć tył. Otwórz komorę baterii, całkowicie wyjmij uchwyt, wymień baterię na CR 2025, przestrzegając biegunowości, a następnie włóż uchwyt z powrotem. Zamknij komorę.

Co zrobić, jeśli oświetlenie nie włącza się?

Sprawdź, czy zasilacz jest podłączony i czy przełącznik włącz/wyłącz jest w pozycji 'włączone'. Jeśli światło jest wyłączone przez pilota, włącz je ponownie pilotem. Jeśli problem nadal występuje, sprawdź połączenia.

Pilot nie działa, co robić?

Upewnij się, że pilot jest skierowany w stronę czujnika jednostki oświetleniowej. Zmniejsz odległość, jeśli jest zbyt duża. Jeśli bateria jest wyczerpana, wymień ją na nową CR 2025.

Jakie zasady bezpieczeństwa należy przestrzegać?

Nigdy nie zanurzaj urządzenia w wodzie. Zawsze odłączaj zasilanie przed wykonywaniem czynności. Nie używaj, jeśli kable lub obudowa są uszkodzone. Dzieci poniżej 8 roku życia powinny być nadzorowane. Nie patrz bezpośrednio w źródło światła.

Jak ustawić tryb cyklu dzień/noc?

Naciśnij jeden z przycisków cyklu (8, 10, 12 lub 14 HR), aby aktywować funkcję cyklu. Czas trwania wschodu i zachodu słońca wynosi 15 minut. Światło dzienne trwa od 7,5 do 13,5 godzin w zależności od wybranego czasu, a niebieskie światło nocne (20%) uzupełnia cykl 24-godzinny.

Jaka jest gwarancja na oświetlenie biOrb MCR LED?

OASE udziela gwarancji producenta na 24 miesiące od daty pierwszej sprzedaży u autoryzowanego dystrybutora. Obejmuje wady produkcyjne, ale nie obejmuje uszkodzeń spowodowanych niewłaściwym użytkowaniem, zużyciem (żarówki, baterie) lub nieautoryzowanymi naprawami. Części zużywające się, takie jak baterie, są wyłączone.

Jak utylizować urządzenie lub baterie?

Nie wyrzucaj urządzenia razem z odpadami domowymi. Przetnij kabel, aby uniemożliwić dalsze użytkowanie. Wyjmij baterie i oddaj je do odpowiedniego punktu zbiórki. Urządzenie należy poddać recyklingowi w systemie zwrotu. Baterie zawierające szkodliwe substancje są oznaczone Pb, Cd, Hg lub Li.

INSTRUKCJA OBSŁUGI biOrb TUBE 15 OASE

PL Instrukcja użytkowania

CS Návod k použití

Tłumaczenie oryginalnej instrukcji użytkowania

OSTRZEŻENIE

- Urządzenie może być używane przez dzieci od 8 lat i ponadto przez osoby o ograniczonych fizycznych i umystowych zdolnościach, albo nie posiadających

niezbędnego doświadczenia i wiedzy, gdy będą one pod nadzorem osoby odpowiedzialnej za bezpieczeństwo użytkowania tego urządzenia lub zostaną odpowiednio przez nią poinstruowane i poinformowane o wynikających stąd zagrożeniach.

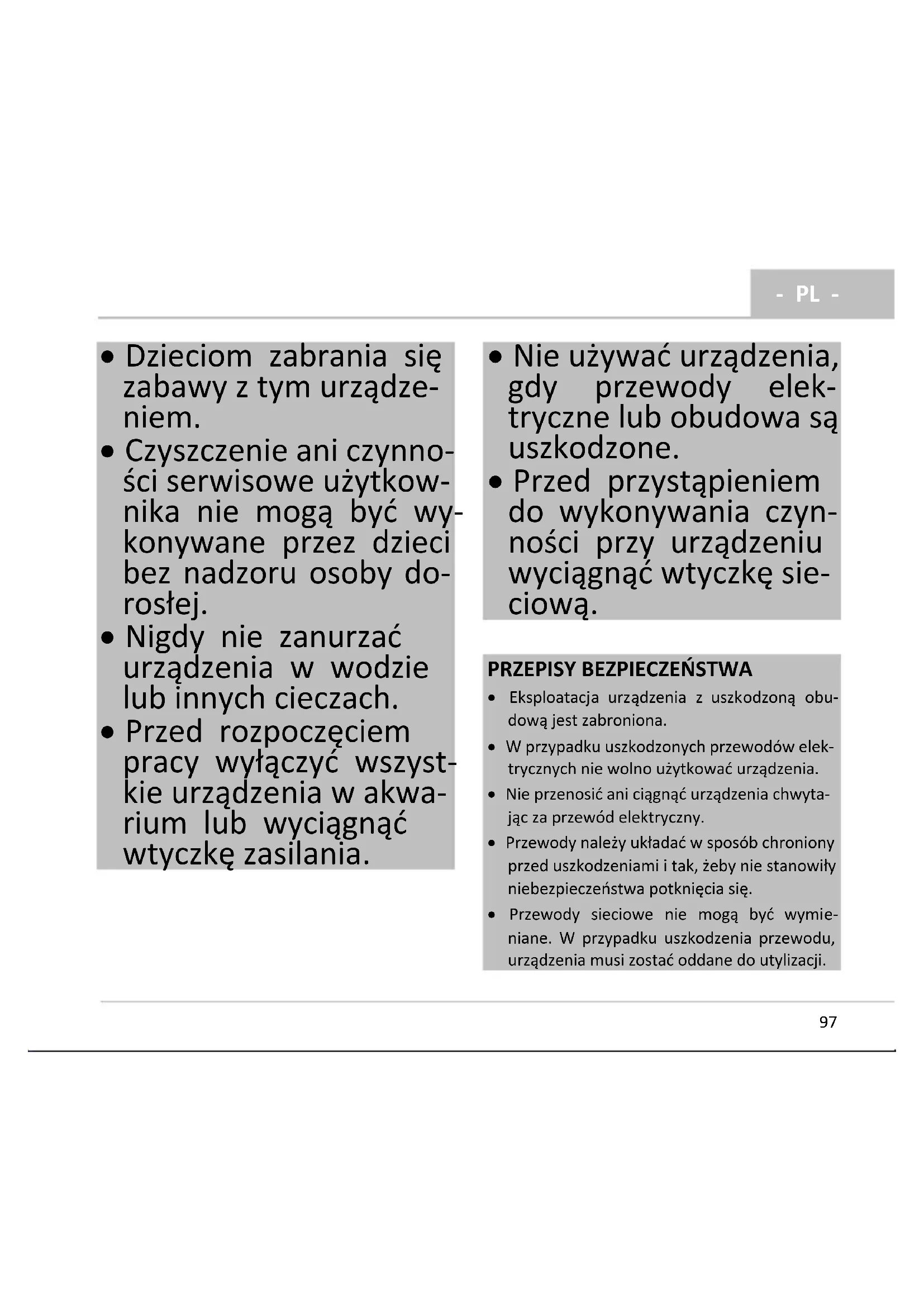

• Dzieciom zabrania się zabawy z tym urządzeniem.
• Czyszczenie ani czynności serwisowe użytkownika nie mogą być wykonywane przez dzieci bez nadzoru osoby dorostej.
• Nigdy nie zanurzać urządzenia w wodzie lub innych cieczach.

• Przed rozpoczęciem pracy wyłączyć wszystkie urządzenia w akwarium lub wyciągnąć wtyczkę zasilania.

• Nie używać urządzenia, gdy przewody elektryczne lub obudowa są uszkodzone.

• Przed przystąpieniem do wykonywania czynności przy urządzeniu wyciągnąć wtyczkę sieciową.

PRZEPISY BEZPIECZEŃSTWA

• Eksploatacja urządzenia z uszkodzoną obudową jest zabroniona.
• W przypadku uszkodzonych przewodów elektrycznych nie wolno użytkować urządzenia.
• Nie przenosić ani ciągnąć urządzenia chwytając za przewód elektryczny.
• Przewody należy układać w sposób chroniony przed uszkodzeniami i tak, żeby nie stanowiły niebezpieczeństwa potknięcia się.
• Przewody sieciowe nie mogą być wymieniane. W przypadku uszkodzenia przewodu, urządzenia musi zostać oddane do utylizacji.

- PL -

• Nie kierować wzroku bezpośrednio na źródło światła.
• Urządzenie podłączyć tylko wtedy, gdy parametry elektryczne urządzenia i zasilania energią są zgodne. Dane urządzenia znajdują się na tabliczce znamionowej na urządzeniu; na opakowaniu lub w niniejszej instrukcji.
• Chronić złącza wtykowe przed wilgocią.

Symbole w niniejszej instrukcji

OSTROŻNIE

• Określa możliwą niebezpieczną sytuację.
• W razie lekceważenia może dojść do lekkich lub nieznacznych skaleczeń.

WSKAZÓWKA

Informacje służące lepszemu zrozumieniu tekstu.

Dalsze wskazówki

□ A Odnośnik do rysunku, np. rysunek A.

OPIS PRODUKTU

Zastosowanie zgodne z przeznaczeniem

biOrb MCR LED, zwany dalej "Urządzeniem", może być używany wyłącznie w następujący sposób:

Oświetlenie akwarium biOrb CLASSIC, biOrb LIFE, biOrb FLOW, biOrb TUBE.

- Eksploatacja w warunkach zgodnych z danymi technicznymi.

W stosunku do tego urządzenia obowiązują następujące ograniczenia:

• Nadaje się tylko do podłączenia do transformatora biOrb.
• Użytkować tylko w prywatnych pomieszczeniach w zakresie akwarystyki.

Opis działania

Indywidualnie ustawiane oświetlenie akwarium biOrb, za pomocą pilota zdalnego sterowania (należy do zestawu).

Występuje opcja cyklicznego oświetlania:

Powoli zmieniające się w ciągu dnia kolory i ja- sność świecenia do symulacji światła dziennego i nocnego. Niebieskie światło nocne (ściemnione do 20 %), białe światło dzienne (100 %).

USTAWIENIE, PODŁĄCZENIE I URUCHOMIENIE

OSTROŻNIE

Silne promieniowanie LED!

Możliwy skutek: Urazy oczu wskutek błyskania.

- Nie kierować wzroku na źródło światła.

Warunek:

- Zasilacz wtyczkowy dla akwarium został odłączony od sieci prądowej.

Należy postępować w sposób następujący:

□ B

- Włożyć moduł oświetlający do pokrywy akwa- rium biOrb.

□C

1. Wtyczkę modułu oświetlającego włożyć do osobnego gniazdka w zasilaczu wtyczkowym.

2. Włożyć zasilacz wtyczkowy do gniazdka.

- Wszystkie przewody podłączeniowe muszą tworzyć pętle do spływu wody.

1. Przełączyć włącznik/wyłącznik modułu oświetleniowego.

2. Dalsze programowanie przeprowadzić pilotem zdalnego sterowania.

- Przy włączaniu / wyłączaniu modułu oświetleniowego włącznikiem pozostają zachowane w pamięci ustawienia dla trybu działania i automatyki.

CZYSZCZENIE

Ściereczki do czyszczenia są do nabycia jako OASE biOrb Reinigungstücher Set (46027).

Należy postępować w sposób następujący:

- Strona dolna z źródłem światła: Oczyścić specjalną ściereczką, żeby uniknąć powstania zadrapań.

- Strone górną należy wytrzeć wilgotną szmatką.

Wymienić baterie

Należy postępować w sposób następujący:

□ E

1. Pilot zdalnego sterowania obrócić dnem do góry i otworzyć schowek na baterię.

2. Wyjąć całkowicie uchwyt baterii i wymienić baterię.

- Zwracać uwagę na prawidłową biegunowość baterii.

1. Uchwyt baterii wsunąć znów do pilota zdalnego sterowania.

- PL -

OBSŁUGA

Należy postępować w sposób następujący:

□D

• Przed pierwszym użyciem pilota zdalnego sterowania odblokować go przez wyciągnięcie małego plastikowego paska.
• Moduł oświetleniowy włączyć włącznikiem.

ON	Włączenie światła
OFF	Wyłączenie światła
	Start przejścia przez wszystkie możliwe kolory światła.
	Koniec przejścia przez wszystkie możliwe kolory światła.
R	Włączenie lampy LED w kolorze bazowym czerwonym (R). Odpowiednio w kolorze zielonym (G)), niebieskim (B) lub inne odcienie, będące kombinacjami tych 3 kolorów.15 wstępnie zdefiniowanych kolorów.

	Białe światło ("dzienne", W)
	Ściemnianie światła, 4 stopnie jasności: 80 % ... 20 %. W celu resetu na 100 % nacisnąć dowolny przycisk do wybierania koloru światła.
	Jeden z 4 przycisków do włączania funkcji cyklicznych zmian.

Funkcja cyklicznych zmian

Przykładowy cykl 8 HR. Po wybraniu przycisku 10, 12 lub 14-HR zmienia się odpowiednio czas dla "światła dziennego" i "światła nocnego". "Światło dzienne" zawsze zmniejsza o 30 min dla "wschodu słońca" i "zachodu słońca". Czas trwania całego cyklu: 24 h.

Tryb	Czas
wschód słońca	15 min
światło dzienne	7,5 h
zachód słońca	15 min
światło nocne	16 h

USUWANIE USTEREK

Usterka	Przyczyna	Środki zaradcze
Oświetlenie nie włącza się	Wadliwe przyłącze	Sprawdzić przyłącze
	Włącznik / wyłącznik jest w położeniu "wyłączony"	Włączanie
	Światło wyłączone pilotem zdalnego sterowania	Włączyć światło pilotem zdalnego sterowania.
Pilot zdalnego sterowania nie działa	Sygnał zdalnego sterowania nie dochodzi do czujnika	Skierować zdalne sterowanie na czujnik
	Za duży odstęp między zdalnym sterowaniem a urządzeniem	Zmniejszyć odstęp
	Bateria zdalnego sterowania jest wyczerpana	Wymienić baterię

DANE TECHNICZNE

Opis		Specyfikacja biOrb MCR LED
		MCR small	MCR large
Klasa efektywności energetycznej		A+	A+
Efektywność energetyczna	lm/W	74	72
Moc znamionowa	W	2,8	2,8
Napięcie znamionowe	V AC	12	12
Długość kabla przyłączenio-wego	m	1,5	1,5
Bateria zdalnego sterowania	Typ	CR 2025	CR 2025

SYMBOLE NA URZĄDZENIU

		Klasa ochrony II, odseparowanie od sieci poprzez wzmocnioną lub podwójną izolację.
		Używać w zamkniętych pomieszczeniach
		Nie wyrzucać produktu do śmieci domowych
		Przeczytać i przestrzegać instrukcji użytkowania

USUWANIE ODPADÓW

WSKAZÓWKA

Urządzenia zawiera podzespoły elektroniczne i nie wolno wyrzucać do pojemnika na odpady komunalne!

• Urządzenie uczynić nienadającym się do użytku poprzez odcięcie kabla zasilającego.
• Akumulatory lub baterie przeznaczone do wymiany wyjąć z urządzenia i oddać do utylizacji poprzez przewidziany do tego system zwrotów.
• Urządzenie należy oddać do utylizacji poprzez przewidziany do tego system zwrotów.

WSKAZÓWKA

Utylizacja baterii

Baterii nie zalicza się do odpadów domowych.

• Baterie należy oddać do utylizacji poprzez przewidziany do tego system zwrotów.
  Użytkownik jest ustawowo zobowiązany zwrócić zużyte baterie w sposób zgodny z przepisami. Zwrot jest bezpłatny.
• Baterie należy oddać do utylizacji poprzez publiczny system zwrotów i recyklingu w mieście

Utylizacja baterii w krajach Unii Europejskiej

lub gminie użytkownika, bądź oddać je do sklepu, w którym zostały kupione.

Oznakowanie baterii zawierających substancje szkodliwe

Pb = bateria zawiera ołów

Cd = bateria zawiera kadm

Hg = bateria zawiera rtęć

Li = bateria zawiera lit

GWARANCJA

Firma OASE GmbH udziela na zakupione przez Państwa urządzenie OASE gwarancji producenta, zgodnie z wymienionymi poniżej warunkami gwarancyjnymi na okres 24 miesięcy. Okres gwarancji rozpoczyna się z chwilą pierwszego zakupu urządzenia u przedstawiciela firmy OASE. W przypadku późniejszego odsprzedania towaru okres gwarancji nie zaczyna obowiązywać od nowa. Okres gwarancji nie ulega przedłużeniu ani ponowieniu w wyniku usług gwarancyjnych. Prawa kupującego określone obowiązującymi przepisami, a w szczególności z tytułu rękojmi, pozostają zachowane i nie są w żaden sposób ograniczone niniejszą gwarancją.

Warunki gwarancji

Firma OASE GmbH udziela gwarancji na poprawną, zgodną z przeznaczeniem konstrukcję i jakość wykonania, fachowy montaż i prawidłową funkcjonalność urządzenia. Ustuga gwarancyjna jest ograniczona w zależności od decyzji naszej firmy do bezpłatnej naprawy, bądź bezpłatnej dostawy części zamiennych lub urządzenia zamiennego. Jeśli określony typ urządzenia nie będzie już produkowany, zastrzegamy sobie - w zależności od decyzji naszej firmy - dostarczenie z naszego asortymentu urządzenia zamiennego, które będzie w możliwe największym stopniu zbliżone do uszkodzonego urządzenia. Reklamacje, które wynikają z błędów w montażu i obsłudze oraz nieprawidłowej konserwacji - przykładowo zastosowanie nieodpowiednich środków do czyszczenia lub zaniedbanie konserwacji - oraz użytkowania niezgodnego z przeznaczeniem, uszkodzenia w wyniku wypadku, uderzenia, upadku, działania mrozu, odcięcia wtyczki, skrócenia kabla, odkładania się kamienia i nieprawidłowych prób naprawy nie podlegają ochronie gwarancyjnej. W odniesieniu do prawidłowego użytkowania zwracamy uwagę na przestrzeganie zaleceń instrukcji obsługi, która jest częścią gwarancji. Części ulegające zużyciu, jak np. akcesoria świetlne, nie są objęte gwarancją.

Gwarancja nie obejmuje zwrotu kosztów demontażu i montażu bądź kontroli urządzenia, ewentualnej utraty przychodów lub innych odszkodowań oraz roszczeń za szkody i straty jakiegokolwiek rodzaju, które zostały spowodowane przez urządzenie lub jego użytkowanie.

Gwarancja dotyczy tylko kraju, w którym urządzenie zostało zakupione u sprzedawcy firmy

- CS -

OASE. W przypadku niniejszej gwarancji obowiązuje prawo niemieckie z wyłączeniem Konwencji Narodów Zjednoczonych o umowach międzynarodowej sprzedaży towarów (CISG)

Roszczenia z tytułu gwarancji mogą być kierowane tylko do firmy OASE GmbH, Tecklenburger Straße 161, D-48477 Hörstel, Niemcy. Użytkownik musi przestać przesyłką opłaconą i na

własne ryzyko transportowe reklamowane urządzenie lub część urządzenia wraz z oryginalnym dowodem zakupu od sprzedawcy firmy OASE, kartą gwarancyjną oraz pisemną informacją na temat usterki będącej przedmiotem reklamacji.
