biOrb TUBE 15 - Акваріум OASE - Безкоштовний посібник користувача

Тип продукту	Освітлений циліндричний акваріум
Бренд	Oase
Модель	biOrb TUBE 15
Категорія	Акваріум
Освітлення	Багатобарвний світлодіод з пультом дистанційного керування
Живлення	12 В постійного струму через мережевий адаптер
Споживана потужність	2,8 Вт
Номінальна напруга	12 В змінного струму
Довжина з'єднувального кабелю	1,5 м
Тип батарейки пульта	CR 2025
Енергетичний клас	A+
Світлова ефективність	74 лм/Вт (малий), 72 лм/Вт (великий)
Основні функції	Циклічне освітлення день/ніч, зміна кольорів, 15 попередньо встановлених кольорів, 4 рівні яскравості
Режими освітлення	Денне світло, нічне синє світло, цикли від 8 до 14 годин
Кількість кольорів	15 попередньо встановлених кольорів + комбінації RGB
Рівні яскравості	100%, 80%, 60%, 40%, 20%
Догляд	Очищувати спеціальною серветкою для чищення OASE (арт. 46027)
Чищення	Протирати нижню частину спеціальною серветкою, верхню частину вологою серветкою
Безпека	Не занурювати у воду, не використовувати з пошкодженим кабелем, тримати подалі від дітей до 8 років
Запчастини та ремонтопридатність	Батарейка CR2025, серветки для чищення; кабель не замінюється, пристрій підлягає утилізації при пошкодженні
Гарантія	2 роки (гарантія виробника OASE)
Відповідне використання	Освітлення акваріума biOrb CLASSIC, LIFE, FLOW, TUBE; використання в приміщенні, приватний акваріум
Обмеження	Підключення виключно до трансформатора biOrb; не використовувати на вулиці

Часті запитання - biOrb TUBE 15 OASE

Як встановити освітлення biOrb MCR LED на акваріум biOrb TUBE?

Вставте освітлювальний блок у кришку акваріума, підключіть його до окремого роз'єму мережевого адаптера, потім підключіть адаптер до електричної розетки. Використовуйте вимикач для увімкнення. Зверніться до малюнків B і C інструкції.

Як користуватися пультом дистанційного керування освітленням?

Перед першим використанням зніміть пластиковий захист з батарейки. Спрямуйте пульт на датчик освітлювального блоку. Використовуйте кнопки для увімкнення/вимкнення, зміни кольору (R, G, B або один з 15 попередньо встановлених кольорів), регулювання яскравості (4 рівні) або активації режиму циклу день/ніч.

Як почистити освітлення акваріума?

Використовуйте спеціальну серветку для чищення OASE (арт. 46027) для нижньої частини з освітлювальним блоком, щоб уникнути подряпин. Протирайте верхню частину вологою серветкою. Ніколи не занурюйте пристрій у воду.

Як замінити батарейку в пульті?

Поверніть пульт так, щоб побачити задню сторону. Відкрийте відділення для батарейок, повністю вийміть тримач, замініть батарейку на CR 2025, дотримуючись полярності, потім вставте тримач на місце. Закрийте відділення.

Що робити, якщо освітлення не вмикається?

Перевірте, чи підключено мережевий адаптер і чи вимикач знаходиться в положенні 'увімкнено'. Якщо світло вимкнено за допомогою пульта, увімкніть його пультом. Якщо проблема не зникає, перевірте з'єднання.

Пульт не працює, що робити?

Переконайтеся, що пульт спрямований на датчик освітлювального блоку. Зменшіть відстань, якщо вона занадто велика. Якщо батарейка розряджена, замініть її на нову CR 2025.

Яких правил безпеки слід дотримуватися?

Ніколи не занурюйте пристрій у воду. Завжди відключайте живлення перед виконанням робіт. Не використовуйте, якщо кабелі або корпус пошкоджені. Діти до 8 років повинні бути під наглядом. Не дивіться безпосередньо на джерело світла.

Як налаштувати режим циклу день/ніч?

Натисніть одну з кнопок циклу (8, 10, 12 або 14 HR), щоб активувати функцію циклу. Тривалість сходу та заходу сонця становить 15 хвилин. Денне світло триває від 7,5 до 13,5 годин залежно від обраної тривалості, а нічне синє світло (20%) завершує 24-годинний цикл.

Яка гарантія на освітлення biOrb MCR LED?

OASE надає гарантію виробника на 24 місяці з дати першої покупки у авторизованого дилера. Вона покриває виробничі дефекти, але не пошкодження, спричинені неправильним використанням, зносом (лампи, батарейки) або несанкціонованим ремонтом. Зношувані деталі, такі як батарейки, виключені.

Як утилізувати пристрій або батарейки?

Не викидайте пристрій разом із побутовим сміттям. Переріжте кабель, щоб зробити його непридатним. Вийміть батарейки та здайте їх у пункт збору. Пристрій слід переробляти через систему збору. Батарейки, що містять шкідливі речовини, маркуються Pb, Cd, Hg або Li.

ПОСІБНИК КОРИСТУВАЧА biOrb TUBE 15 OASE

UK Посібник з експлуатації

УКАЗАНИЯ ЗА БЕЗОПАСНОСТ

Переклад оригінального посібника з експлуатації

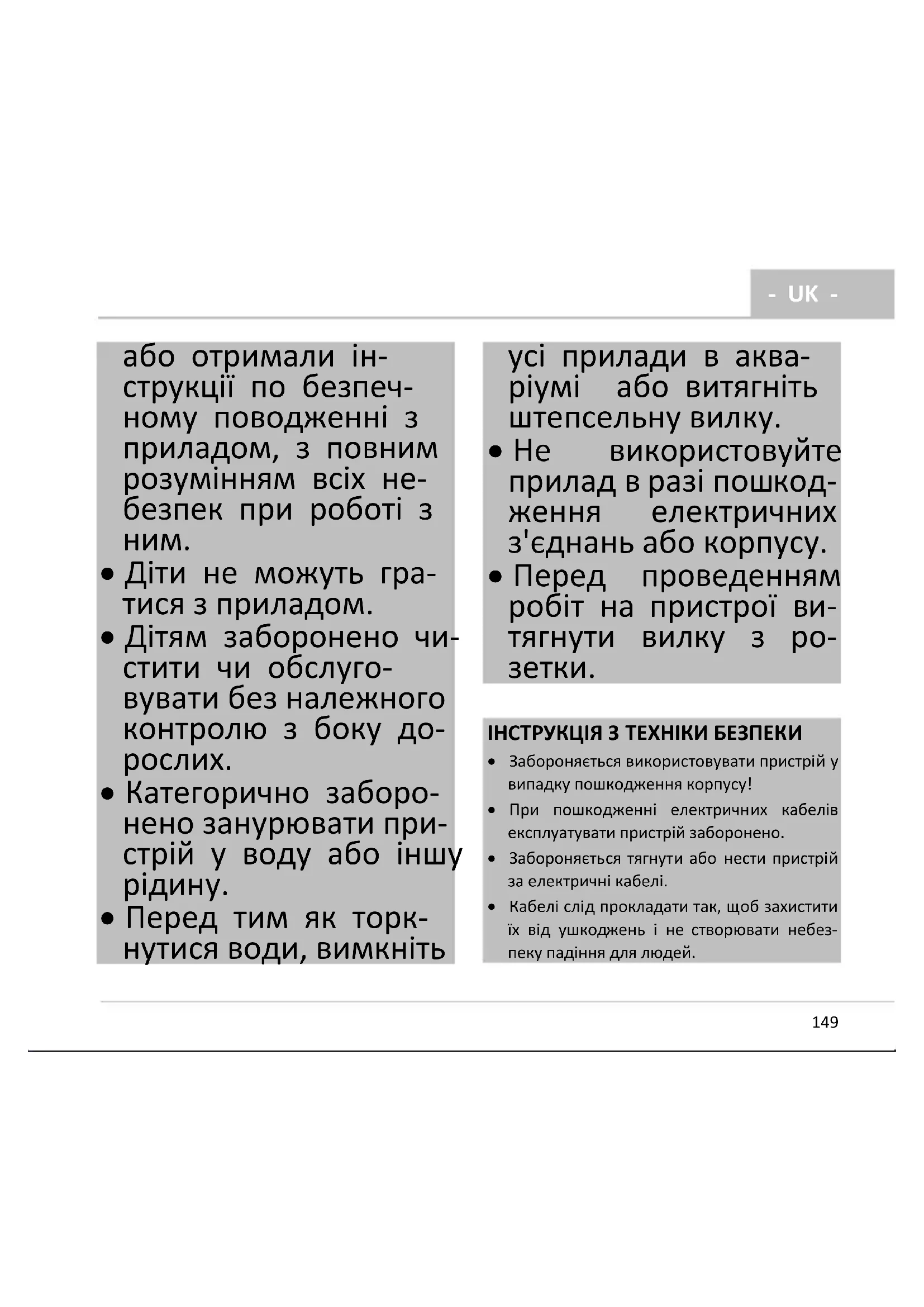

ПОПЕРЕДЖЕННЯ

- Діти від 8 років і старше, а також люди с обмеженими фізичними, сенсорними чи

психічними можливо- стями або люди з не- великим досвідом та об'ємом знань мо- жуть користуватись цим приладом, якщо вони при цьому знахо- дяться під контролем

або отримали ін- струкції по безпеч- ному поводженні з приладом, з повним розумінням всіх не- безпек при роботі з ним.

• Діти не можуть гра- тися з приладом.
• Дітям заборонено чистити чи обслуговувати без належного контролю з боку догослих.
• Категорично заборонено занурювати пристрій у воду або іншу рідину.
• Перед тим як торк-нутися води, вимкніть

усі прилади в акваріумі або витягніть штепсельну вилку.

• Не використовуйте прилад в разі пошкодження електричних з'єднань або корпусу.
• Перед проведенням робіт на пристрої ви- тягнути вилку з ро- зетки.

ІНСТРУКЦІЯ З ТЕХНІКИ БЕЗПЕКИ

• Забороняється використовувати пристрій у випадку пошкодження корпусу!
• При пошкодженні електричних кабелів експлуатувати пристрій заборонено.
• Забороняється тягнути або нести пристрій за електричні кабелі.
• Кабелі слід прокладати так, щоб захистити їх від ушкоджень і не створювати небезпеку падіння для людей.

- UK -

• З'єднувальні проводи не підлягають заміні. У разі пошкодження шнура пристрій необхідно утилізувати.
• Заборонено дивитися безпосередньо на джерело випромінювання!
• Під'єднуйте пристрій лише в тому випадку, якщо електричні характеристики приладу збігаються з характеристиками джерела струму. Дані приладу містяться на заводській табличці, на упаковці або в цій інструкції.
• Штепсельні роз'єми необхідно захистити від впливу вологи.

Символи, що використані у цій інструкції з експлуатації

ОБЕРЕЖНО

• Означає можливо небезпечну ситуацію.
• Недотримання може призвести до легкої або незначної травми.

ВКАЗІВКА

Інформація для кращого розуміння.

Подальші вказівки

☐ А Посилання на малюнок, наприклад малюнок А.

ОПИС ВИРОБУ

Використання пристрою за призначенням

biOrb MCR LED, надалі «Пристрій», використо- вувати лише як описано нижче.

Для освітлення акваріуму biOrb CLASSIC, biOrb LIFE, biOrb FLOW, biOrb TUBE.

- Експлуатація з дотриманням технічних характеристик.

На прилад поширються наступні обмеження:

- Тільки для підключення до трансформатора biOrb.

- Використовувати тільки в приміщеннях і для приватних акваріумів.

Описання принципу дії пристрою

Освітлення для акваріуму biOrb з можливістю індивідуального налаштування регулюється за допомогою пульта дистанційного керування (входить до комплекту постачання).

Можливість циклічного освітлення:

поступова зміна кольору й яскравості світла протягом дня для імітації денного та нічного освітлення. Нічне світло синє (приглушення світла до 20 %), денне світло біле (100 %).

ВСТАНОВЛЕННЯ, ПІДКЛЮЧЕННЯ ТА ВВЕДЕННЯ В ЕКСПЛУАТАЦІЮ

ОБЕРЕЖНО

Сильне світлодіодне випромінювання.

Можливі наслідки: травма очей через спалахи.

- Ніколи не дивитися безпосередньо на дже- рело випромінювання.

Умова:

- Трансформатор зі штекерним роз'ємом для акваріума повинен бути від'єднаний від мережі.

Необхідно виконати наступні дії:

□ B

- Встановити елемент освітлення на кришку акваріума biOrb.

□ C

1. Вставити штекер елемента освітлення в окремий роз'єм трансформатора зі штекерним роз'ємом.

2. Вставити вилку трансформатора зі штекерним роз'ємом в розетку.

– На кожному електричному з'єднувальному кабелі необхідно сформувати петлю.

1. Задіяти вмикач/вимикач елемента освітлення.

2. Подальші налаштування здійснюйте за допомогою пульту дистанційного управління.

– При увімкненні/вимкненні блоку освітлення з вмикачем/вимикачем зберігаються поточні налаштування для режиму і автоматики.

ОЧИЩЕННЯ

Серветки для чищення доступні в якості OASE biOrb Reinigungstücher Set (46027).

Необхідно виконати наступні дії:

- Нижня сторона з лампочкою: Для уникнення подряпин очищувати тільки спеціальною серветкою для чищення.

- Витирати верхню сторону вологою ганчіркою.

Замінити батарею

Необхідно виконати наступні дії:

□ E

1. Поверніть пульт дистанційного керування зворотньою стороною догори та відкрийте відділення для батарейок.

2. Повністю витягніть тримач батарейки й замініть батарейку. — Зверніть увагу на полярність батарейки.

3. Перемістіть тримач батарейки знову в пульт дистанційного управління.

- UK -

ОБСЛУГОВУВАННЯ

Необхідно виконати наступні дії:

□D

• Перед першим використанням пульт ди- станційного управління розблоковують, витягнувши маленьку пластмасову пла- стинку.
• Блок освітлення вмикається вмикачем/ви- микачем.

	Увімкнути світло
	Вимкнути світло
	Запуск прогону можливих кольорів освітлення.
	Кінець прогону можливих кольорів освітлення.
	Увімкнення світлодіюда основного червоного (R) кольору. Відповідно зелений (G), синій (B) або інший відтінок, який утворюється при поєднанні цих 3 основних кольорів. 15 заздалегідь заданих кольорів.

	Біле світло («Денне світло», W)
	Приглушення світла, 4 ступені яскравості: 80 % ... 20 %. Для повернення до рівня 100 % натисніть будь-яку кнопку для вибору кольору світла.
	Одна з 4 кнопок для запуску функції циклу.

Функція циклу

Приклад для циклу 8 HR. При натисканні кнопки часового режиму 10-, 12-або 14 відповідно змінюється час для «Денного світла» та «Нічного світла». При зміні параметру «Денне світло» параметри для «Сходу сонця» та «Заходу сонця» завжди зменшуються на 30 хв. Загальна тривалість циклу: 24 год.

Режим	Час
Схід сонця	15 хв.
Денне світло	7,5 год.
Захід сонця	15 хв.
Нічне світло	16 г.

УСУНЕННЯ НЕСПРАВНОСТЕЙ

Несправність	Причина	Усунення
Освітлення не вмикається	Неправильне підключення	Перевірити підключення
	Вмикач/вимикач встановлено в положення «Вимкнено»	Вмикання
	Світло вимкнено за допомогою пульта дистанційного керування	Світло ввімкнено за допомогою пульта дистанційного керування.
Пульт дистанційного керування не працює	Сигнал пульта дистанційного керування не досягає датчика	Тримати пульт дистанційного керування в напрямку датчика
	Відстань між пультом дистанційного керування й приладом занадто велика	Зменшити відстань
	Заряд батарейки пульта дистанційного керування вичерпано	Замінити батарейку

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Опис		Параметри biOrb MCR LED
		MCR small	MCR large
Клас енергозбереження		A+	A+
Енергозбереження	Лм/Вт	74	72
Розрахункова потужність	Вт	2,8	2,8
Розрахункова напруга	В змінного струму	12	12
Довжина з'єднувального кабелю	м	1,5	1,5
Батарейка пульта дистанційного керування	Тип	CR 2025	CR 2025

СИМВОЛИ НА ПРИСТРОЇ

		Клас захисту II, захисне розділення електричної мережі за рахунок посиленої або подвійної ізоляції.
		Використовувати у приміщенні
		Забороняється утилізувати зі звичайним побутовим сміттям
		Прочитайте та враховуйте інструкцію з експлуатації

УТИЛІЗАЦІЯ

ВКАЗІВКА

Цей пристрій містить електронні деталі, його заборонено утилізувати разом із побутовими відходами!

• Відрізати кабель пристрою, щоб зробити його непридатним для використання.
• Необхідно видалити з пристрою акумуляторні батарейки або акумулятори, придатні для заміни, та утилізувати їх окремо через передбачену для цього систему повернення відходів.
• Утилізуйте прилад через передбачену для цього систему повернення відходів.

ВКАЗІВКА

Утилізація батарейок

Батарейки не можна викидати разом із побутовим сміттям.

- Утилізуйте батарейки лише через передбачену для цього систему повернення відходів.

Утилізація батарейок в країнах Європейської співдружності

Споживач зобов'язаний за законом повер- тати використані батарейки. Повернення є безкоштовним.

- Утилізуйте батарейки через загальнодоступні системи повернення відходів у вашому місті чи громаді, або повертайте їх туди, де вони були придбані.

Маркування батарейок, що містять шкідливі речовини

Pb = акумулятор містить свинець

Cd = акумулятор містить кадмій

Hg = акумулятор містить ртуть

Li = акумулятор містить літій

ГАРАНТИЯ

Компанія OASE GmbH як виробник надає гарантію на пристрій OASE, який ви придбали, згідно з наведеними нижче умовами строком на 24 місяці. Відлік гарантійного строку розпочинається з моменту купівлі у спеціалізованого дилера OASE. У випадку повторного продажу гарантійний строк не поновлюється. При гарантійному обслуговуванні гарантійний строк не продовжується і не поновлюється. Ваші законні права як покупця, зокрема ті, що випливають із гарантійних зобов'язань, і далі належать вам і не порушуються цією гарантією.

Умови надання гарантії

Компанія OASE GmbH гарантує бездоганні властивості своїх виробів та обробку матеріалів відповідно до призначення, кваліфіковану збірку та належне функціонування. У гарантійному випадку на вибір виробника здійснюється безкоштовний ремонт, безкоштовно надсилаються запчастини або новий виріб на заміну придбаному. Якщо пристрої такого типу, як ви придбали, більше не виготовляється, ми залишаємо за собою право надіслати вам інший пристрій на заміну з нашого асортименту, який максимально схожий на той, що підлягає гарантійній заміні. Гарантія не поширюється на випадки, пов'язані з помилками при встановленні та експлуатації, недостатнім доглядом, застосуванням непридатних засобів чищення, відмовою від технічного обслуговування, використанням не за призначенням, пошкодженнями в результаті аварій, ударами, дією низьких температур, відрізанням штекера, вкороченням кабелю, відкладеннями накипу або спробами некваліфікованого ремонту. У зв'язку з цим для забезпечення належного використання наполегливо радимо дотримуватися інструкції. Дотримання інструкції є однією з умов надання гарантії. Гарантія не поширюється на витратні матеріали та деталі, які швидко зношуються, наприклад, лампочки.

Відшкодування витрат на демонтаж, монтаж та випробування, а також відшкодування упущеного прибутку і збитків не покривається гарантією. Також не розглядаються будь-які інші претензії щодо відшкодування збитків і втрат будь-якого виду, пов'язаних із пристроєм або його використанням.

Гарантія діє тільки для тієї країни, в якій пристрій був придбаний у спеціалізованого ди-лера OASE. Відносно цієї гарантії діє німецьке законодавство. Застосування Конвенції ООН про договори міжнародної купівлі-продажу товарів (CISG) виключено.

Звернення щодо гарантійного обслуговування приймаються тільки в компанії OASE GmbH за адресою Tecklenburger Straße 161, D-48477 Hörstel (Himeччина). Для розглядання гарантійного випадку необхідно переслати прист-

рій або компонент пристрою з копією оригінального документа, що підтверджує купівлю у спеціалізованого дилера OASE, цим гарантійним талоном та описом дефекту в письмовій

формі. Покупець сплачує пересилку і бере на себе усі транспортні ризики.
