Typ produktu	Osvětlené válcové akvárium
Značka	Oase
Model	biOrb TUBE 15
Kategorie	Akvárium
Osvětlení	Vícebarevné LED s dálkovým ovládáním
Napájení	12 V DC přes síťový adaptér
Spotřeba elektřiny	2,8 W
Jmenovité napětí	12 V AC
Délka připojovacího kabelu	1,5 m
Typ baterie dálkového ovládání	CR 2025
Energetická třída	A+
Světelná účinnost	74 lm/W (malý), 72 lm/W (velký)
Hlavní funkce	Cyklické denní/noční osvětlení, změna barev, 15 přednastavených barev, 4 úrovně jasu
Režimy osvětlení	Denní světlo, modré noční světlo, cykly 8 až 14 hodin
Počet barev	15 přednastavených barev + RGB kombinace
Úrovně jasu	100 %, 80 %, 60 %, 40 %, 20 %
Údržba	Čistěte speciálním čisticím hadříkem OASE (ref. 46027)
Čištění	Otřete spodní část speciálním hadříkem, horní část vlhkým hadříkem
Bezpečnost	Neponořujte, nepoužívejte s poškozeným kabelem, uchovávejte mimo dosah dětí mladších 8 let
Náhradní díly a opravitelnost	Baterie CR2025, čisticí hadříky; kabel není vyměnitelný, při poškození zařízení zlikvidujte
Záruka	2 roky (záruka výrobce OASE)
Správné použití	Osvětlení akvária biOrb CLASSIC, LIFE, FLOW, TUBE; vnitřní použití, soukromé akvárium
Omezení	Připojení výhradně k transformátoru biOrb; nepoužívejte venku

Často kladené otázky - biOrb TUBE 15 OASE

Jak nainstalovat osvětlení biOrb MCR LED na akvárium biOrb TUBE?

Vložte osvětlovací jednotku do víka akvária, zapojte ji do samostatné zásuvky síťového adaptéru a poté adaptér zapojte do elektrické zásuvky. K zapnutí použijte vypínač. Viz obrázek B a C v návodu.

Jak používat dálkové ovládání osvětlení?

Před prvním použitím odstraňte plastovou ochranu baterie. Namiřte dálkové ovládání na senzor osvětlovací jednotky. Pomocí tlačítek zapínejte/vypínejte, měňte barvy (R, G, B nebo jednu z 15 přednastavených barev), nastavte jas (4 úrovně) nebo aktivujte režim denního/nočního cyklu.

Jak vyčistit osvětlení akvária?

K čištění spodní části s osvětlovací jednotkou použijte speciální čisticí hadřík OASE (ref. 46027), aby nedošlo k poškrábání. Horní část otřete vlhkým hadříkem. Přístroj nikdy neponořujte do vody.

Jak vyměnit baterii v dálkovém ovládání?

Otočte dálkový ovladač tak, abyste viděli zadní stranu. Otevřete přihrádku na baterie, zcela vyjměte držák, vyměňte baterii za CR 2025 s dodržením polarity a poté držák vraťte zpět. Zavřete přihrádku.

Co dělat, když se osvětlení nerozsvítí?

Zkontrolujte, zda je síťový adaptér zapojený a zda je vypínač v poloze 'zapnuto'. Pokud je světlo vypnuté pomocí dálkového ovládání, znovu ho zapněte dálkovým ovladačem. Pokud problém přetrvává, zkontrolujte připojení.

Dálkové ovládání nefunguje, co dělat?

Ujistěte se, že dálkové ovládání směřuje na senzor osvětlovací jednotky. Pokud je vzdálenost příliš velká, zkraťte ji. Pokud je baterie vybitá, vyměňte ji za novou CR 2025.

Jaké bezpečnostní pokyny je třeba dodržovat?

Přístroj nikdy neponořujte do vody. Před prováděním jakýchkoli prací vždy odpojte napájení. Nepoužívejte, pokud jsou kabely nebo kryt poškozeny. Děti mladší 8 let musí být pod dozorem. Nedívejte se přímo do zdroje světla.

Jak nastavit režim denního/nočního cyklu?

Stiskněte jedno z tlačítek cyklu (8, 10, 12 nebo 14 HR) pro aktivaci funkce cyklu. Doba východu a západu slunce je 15 minut. Denní světlo trvá 7,5 až 13,5 hodiny v závislosti na zvolené délce a modré noční světlo (20 %) doplňuje 24hodinový cyklus.

Jaká je záruka na osvětlení biOrb MCR LED?

Společnost OASE poskytuje záruku výrobce 24 měsíců od prvního zakoupení u autorizovaného prodejce. Vztahuje se na výrobní vady, ale nezahrnuje škody způsobené nesprávným použitím, opotřebením (žárovky, baterie) nebo neoprávněnými opravami. Spotřební díly, jako jsou baterie, jsou vyloučeny.

Jak zlikvidovat zařízení nebo baterie?

Zařízení nevyhazujte do domovního odpadu. Přeřízněte kabel, aby byl nepoužitelný. Vyjměte baterie a odevzdejte je do sběrného místa. Zařízení musí být recyklováno prostřednictvím systému zpětného odběru. Baterie obsahující škodlivé látky jsou označeny Pb, Cd, Hg nebo Li.

NÁVOD K OBSLUZE biOrb TUBE 15 OASE

SK Návod na použitie

Překlad originálu Návodu k použití.

⚠️ VAROVÁNÍ

- Tento přístroj nesmí být používaný dětmi do 8 let a kromě toho i osobami se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo nedostatkem zkušeností a vědomostí, pokud nejsou pod dohledem nebo nebyly poučeny o

bezpečném používání přístroje a mohou z tohoto důvodu vzniknout nebezpečí.

• Děti si nesmí s přístrojem hrát.
• Čištění a uživatelská údržba nesmí být prováděna dětmi bez dozoru.

• Nenamáčejte přístroj nikdy do vody nebo jiných kapalin.

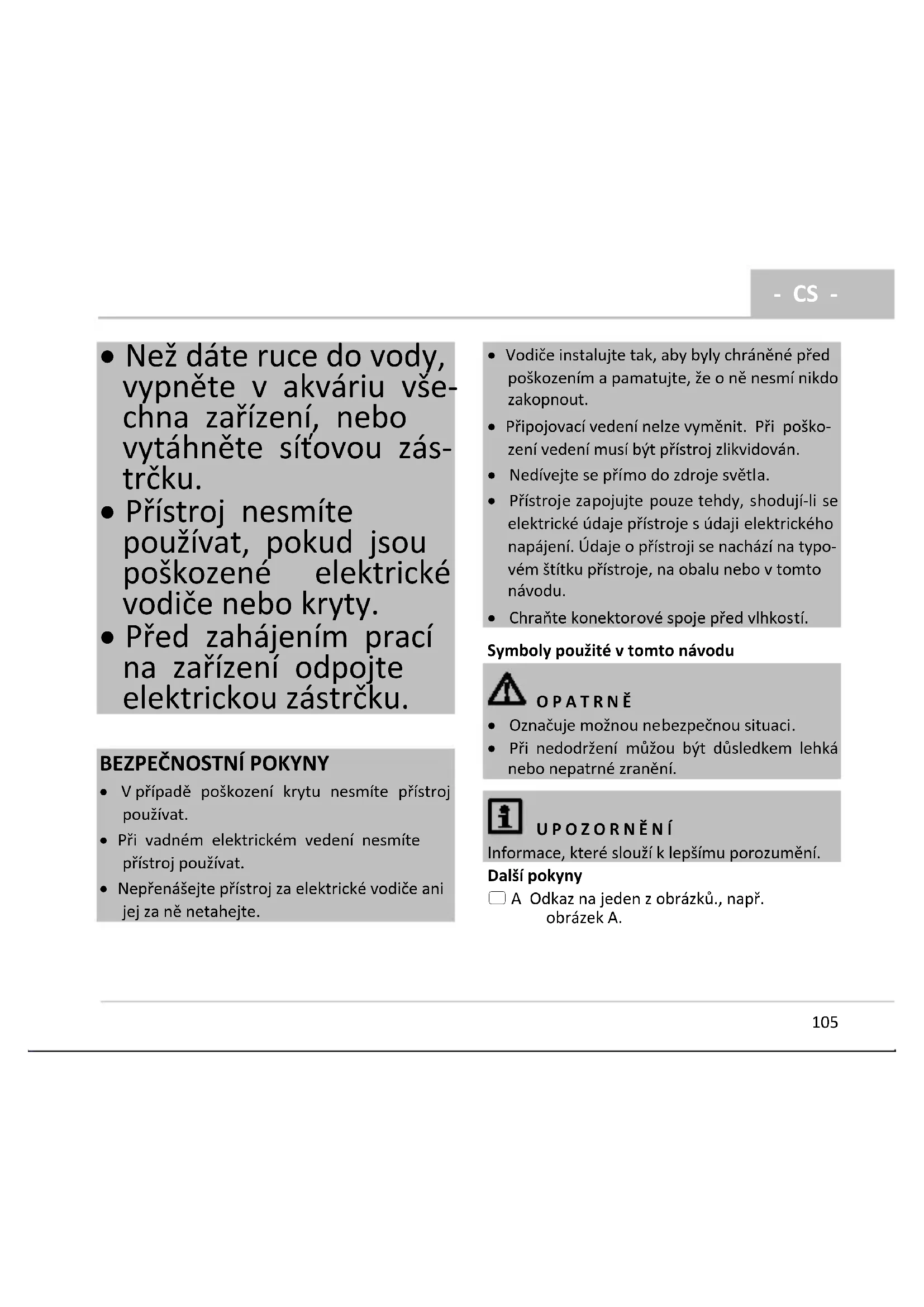

• Než dáte ruce do vody, vypněte v akváriu všechna zařízení, nebo vytáhněte sítovou zás-trčku.

• Přístroj nesmíte používat, pokud jsou poškozené elektrické vodiče nebo kryty.
• Před zahájením prací na zařízení odpojte elektrickou zástrčku.

BEZPEČNOSTNÍ POKYNY

• V případě poškození krytu nesmíte přístroj používat.
• Při vadném elektrickém vedení nesmíte přístroj používat.

• Nepřenášejte přístroj za elektrické vodiče ani jej za ně netahejte.

• Vodiče instalujte tak, aby byly chráněné před poškozením a pamatujte, že o ně nesmí nikdo zakopnout.

• Připojovací vedení nelze vyměnit. Při poškození vedení musí být přístroj zlikvidován.
• Nedívejte se přímo do zdroje světla.
• Přístroje zapojujte pouze tehdy, shodují-li se elektrické údaje přístroje s údaji elektrického napájení. Údaje o přístroji se nachází na typovém štítku přístroje, na obalu nebo v tomto návodu.
• Chraňte konektorové spoje před vlhkostí.

Symboly použité v tomto návodu

OPATRNĚ

• Označuje možnou nebezpečnou situaci.
• Při nedodržení můžou být důsledkem lehká nebo nepatrné zranění.

UPOZORNĚNÍ

Informace, které slouží k lepšímu porozumění.

Další pokyny

☐ A Odkaz na jeden z obrázků., např. obrázek A.

POPIS VÝROBKU

Použití v souladu s určeným účelem

biOrb MCR LED, dále jen přístroj, se smí používat výhradně podle níže uvedených pokynů:

K osvětlení akvária biOrb CLASSIC, biOrb LIFE, biOrb FLOW, biOrb TUBE.

• Provoz při dodržení technických údajů.

Pro přístroj platí následující omezení:

- Připojujte pouze k transformátoru biOrb.

- Používejte pouze v místnostech a pro akvaristické účely.

Popis funkcí

Individuálně nastavitelné osvětlení pro akvárium biOrb s možností nastavení pomocí dálkového ovládání (součást výrobku).

Možnosti cyklického osvětlení:

Světlo, které se v průběhu dne postupně mění podle barvy a jasu k simulaci denního a nočního světla. Modré noční světlo (tlumené na 20 %), bílé denní světlo (100 %).

INSTALACE, PŘIPOJENÍ A UVEDENÍ DO PROVOZU

OPATRNĚ

Silné LED záření!

Možné následky: Úraz očí oslněním.

- Nikdy se nedívejte do světelného zdroje.

Předpoklad:

- Napájecí trafo akvária bylo odpojeno od elektrické sítě.

Postupujte následovně:

□ B

- Vložte osvětlovací jednotku do víka akvária biOrb.

□ C

1. Zapojte zástrčku osvětlovací jednotky do samostatné zdířky trafa.

2. Napájecí trafo zapojte do zásuvky.

– Všechny přívodní kabely musejí být uspořádány tak, aby z nich mohla odkapávat voda.

1. Stiskněte vypínač ovětlovací jednotky.

2. Další nastavení provedete pomocí dálkového ovladače.

- Při rozsvícení osvětlovací jednotky vypínačem zůstanou zachována aktuální nastavení režimu a automatiky.

ČIŠTĚNÍ

Čisticí utěrky dodáváme jako OASE biOrb Reinigungstücher Set (46027).

Postupujte následovně:

• Dolní strana s osvětlovací jednotkou: K zabránění poškrábání používejte speciální čisticí utěrky.
• Horní stranu otřete vlhkým hadříkem.

Vyměňte baterie

Postupujte následovně:

□ E

1. Otočte dálkový ovladač zadní stranou nahoru a otevřete přihrádku na baterie.
2. Zcela vytáhněte držák baterie a vyměňte baterii.

— Pozor na pólování baterie.

1. Opět nasad'te držák baterie do dálkového ovladače.

OVLÁDÁNÍ

Postupujte následovně:

□D

• Před prvním použitím aktivujte dálkový ovladač vytažením malého plastového proužku.
• Rozsvitte osvětlovací jednotku vypínačem.

	Rozsvícení světla
	Zhasnutí světla
	Spuštění demonstrace možných barev světla.
	Konec demonstrace možných barev světla.
	Zapněte LED v základní barvě červené (R). Analogicky zelená (G), modrá (B) nebo jiné barevné odstíny formou kombinace těchto 3 základních barev. 15 předem definovaných barev.
	Bílé světlo („denní světlo“, W)
	Tlumení světla, 4 stupně jasu: 80 % až 20 %. K resetu na 100 % stiskněte libovolné tlačítko výběru barvy světla.
	Jedno ze 4 tlačítek k aktivaci funkce cyklování.

Funkce cyklování

Příklad cyklu 8 HR. Po stisknutí tlačítka 10, 12 nebo 14 HR se mění příslušným způsobem doba pro „denní světlo“ a „nočné světlo“. „Denní

- CS -

světlo“ se vždy utlumí tak, aby vytvořilo na 30 min. „východ“ a „západ slunce“. Celková doba cyklu: 24 hod.

Režim	Čas
Východ slunce	15 min.
Denní světlo	7,5 hod.
Západ slunce	15 min.
Noční světlo	16 hod.

ODSTRAŇOVÁNÍ PORUCH

Porucha	Příčina	Náprava
Osvětlení nelze rozsvítit	Chybné připojení	Zkontrolujte zapojení
	Vypnutý vypínač	Zapnutí
	Světlo zhasnuto dálkovým ovladačem	Rozsviťte světlo dálkovým ovladačem.
Dálkový ovladač nefunguje	Dálkový ovladač nevidí snímač	Podržte dálkový ovladač ve směru snímače
	Vzdálenost dálkového ovladače od přístroje je příliš velká	Zkraťte vzdálenost
	Baterie dálkového ovládání je vybitá	Vyměňte baterie

TECHNICKÉ ÚDAJE

Popis		Hodnota biOrb MCR LED
		MCR small	MCR large
Třída energetické účinnosti		A+	A+
Energetická účinnost	lm/W	74	72
Jmenovitý výkon	W	2,8	2,8
Jmenovité napětí	V AC	12	12
Délka přívodního kabelu	m	1,5	1,5
Baterie dálkového ovládání	Typ	CR 2025	CR 2025

SYMBOLY NA PŘÍSTROJI

	Třída ochrany II, bezpečná elektrická ochrana před sítí zesílenou nebo dvojitou izolací.
	Používejte uvnitř
	Nevyhazujte do normálního domovního odpadu
	Přečtěte si návod k použití a řídte se jím

LIKVIDACE

UPOZORNĚNÍ

Toto zařízení obsahuje elektrické součástky nesmí být likvidováno společně s komunálním odpadem!

• Znemožněte další použitelnost přístroje odříznutím kabelů.
• Akumulátory nebo baterie učené v přístroji k výměně odstraňte a likvidujte je samostatně v rámci příslušného recyklačního systému.
• Likvidujte přístroj prostřednictvím příslušného recyklačního systému.

UPOZORNĚNÍ

Likvidace baterií

Baterie nepatří do domovního odpadu.

- Likvidujte baterie pouze prostřednictvím příslušného recyklačního systému.

Likvidace baterií v rámci Evropského společenství

Spotřebitelé jsou ze zákona povinni vrátit vybité baterie. Vrácení je bezplatné.

- Baterie likvidujte bud' prostřednictvím veřejného sběrného a recyklačního systému

ve vašem městě nebo obci, nebo baterie odevzdejte tam, kde jste je zakoupili.

Označení škodlivých látek na baterii

Pb = baterie obsahuje olovo
Cd = baterie obsahuje kadmium
Hg = baterie obsahuje rtut'
Li = baterie obsahuje lithium

ZÁRUKA

OASE GmbH poskytuje na tento přístroj OASE, který jste si pořídili, záruku výrobce podle následujících záručních podmínek po dobu 24 měsíců. Záruční lhůta začíná běžet prvním zakoupením u odborného prodejce OASE. V případě dalšího prodeje nezačíná záruční lhůta běžet znovu. V případně opravy v době záruky se záruční doba neprodlužuje ani nezačíná běžet znovu. Vaše zákonná práva kupujícího zejména z ručení za kvalitu zboží trvají nadále a nejsou touto zárukou omezena.

Záruční podmínky

OASE GmbH ručí za vlastnosti a zpracování podle účelu výrobku, odbornou a bezchybnou montáž a řádnou funkčnost. Záruční servis podle naší volby se vztahuje na bezplatnou opravu nebo bezplatné dodání náhradních dílů nebo náhradního zařízení. Pokud by se už příslušný model nevyráběl, vyhrazujeme si právo dodat podle vlast-

ního uvážení náhradní zařízení z našeho sortimentu, který je reklamovanému modelu co nejpodobnější. Na závady, jejichž příčinou jsou chyby při montáži a obsluze, nedostatečná péče, použití nevhodných čisticích prostředků nebo zanedbaná údržba, jiné než předpokládané použití, poškození z důvodu nehody, pádu, nárazu, vystavení mrazu, odříznutí zástrčky, zkrácení kabelu, usazování vodního kamene nebo neodborné pokusy o opravu, se záruka nevztahuje. Proto odkazujeme na odborné používání dle návodu k použití, který je nedílnou součástí záruky. Záruka se nevztahuje na díly podléhající opotřebení, jako jsou např. osvětlovací prostředky atd.

Ze záruky jsou vyloučeny nároky na úhradu výdajů na demontáž a montáž a kontrolu, požadavky na úhradu ušlého zisku a odškodnění,

stejně jako další nároky za jakékoliv škody a ztráty způsobené zařízením nebo jeho používáním.

Záruka platí jen v té zemi, kde bylo zařízení zakoupeno u odborného prodejce OASE. Pro tuto záruku platí německé právo s vyloučením dohody OSN o smlouvách v mezinárodním obchodě a koupi zboží (CISG).

Požadavky vycházející ze záruky lze uplatňovat pouze vůči OASE GmbH, Tecklenburger Straße 161, D-48477 Hörstel, Německo tak, že nám bezplatně a na vlastní dopravní riziko zašlete reklamovaný přístroj nebo jeho část s originálním potvrzením o prodeji distributorem OASE, tímto záručním listem jakož i písemným uvedením reklamované vady.

Preklad originálu Návodu na použitie

VÝSTRAHA

Symboly v tomto návode

OPATRNE

Postupujte nasledovne:

□ B

1. Zástrčku osvetľovacej jednotky zastrčte do separátnej zdierky zástrčkového transformátora.
2. Zasuňte zástrčkový transformátor do zásuvky.

Postupujte nasledovne:

• Spodná strana so svetelnou jednotkou: Aby ste zabránili škrabancom, utrite ju špeciálnou čistiacou handričkou.
• Hornú stranu utrite vlhkou handrou.

Vymeňte batériu

Postupujte nasledovne:

□ E

1. Otočte dialkový ovládač zadnou stranou nahor a otvorte priestor pre batérie.
2. Úplne vytiahnite držiak batérie a vymeňte batérie.

114 biOrb MCR LED

— Dbajte na póly batérie.
3. Držiak batérií znovu zasuňte do dialkového ovládania.

OBSLUHA

Postupujte nasledovne:

□D

• Pred prvým použitím dialkového ovládania ho uvolnite vytiahnutím malého plastového pásika.
• Zapnite osvetlovaciu jednotku pomocou tlačidla Zap/Vyp.

Batérie nepatria do domového odpadu.
