РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ PondoSolar Lily Island Pontec

RU Руководство по эксплуатации

Процедирайте по следния начин:

5 B

Процедирайте по следния начин:

Процедирайте по следния начин:

5 C

Перевод руководства по эксплуатации - оригинала

ПРЕДУПРЕЖДЕНИЕ

• Дети от 8 лет и старше, а также люди с ограниченными физическими, органолептическими или ментальными возможностями, люди с небольшим опытом и объемом знаний могут пользоваться этим устройством, находясь при этом под контролем взрослых или получив от них советы по безопасному обращению с устройством и поняв опасности при работе с ним.
  • Дети не должны играть с устройством.
• Дети не должны чистить или ремонтировать устройство без надлежащего контроля со стороны взрослых.
• Поврежденный кабель заменять нельзя. Утилизация устройства.

Указания по технике безопасности

• Запрещается носить или тянуть устройство за кабель
• Используйте для устройства только оригинальные запасные части и принадлежности.
• Эксплуатируйте насос только с солнечным модулем, входящим в комплект поставки.
• Избегайте сильных ударов и сотрясений устройства.
• Выполнять технические изменения на устройстве запрещается.

Указания к настоящему руководству по эксплуатации

Приобретя данную продукцию PondoSolar Lily Island, Вы сделали хороший выбор.

Перед первым использованием прибора тщательно прочитайте инструкцию по эксплуатации и ознакомьтесь с прибором. Все работы с данным прибором и на нем разрешается проводить только при соблюдении условий данного руководства по эксплуатации.

Для обеспечения правильной и безопасной эксплуатации обязательно соблюдайте инструкции по технике безопасности.

Тщательно храните данную инструкцию по эксплуатации. В случае изменения владельца, передайте ему также и инструкцию по эксплуатации.

Предупреждающие указания в данном руководстве

УКАЗАНИЕ

Информация, служащая для лучшего понимания, а также для предотвращения возможного материального ущерба или вредного воздействия на окружающую среду.

Ссылки с данном руководстве

5 А Ссылка на рисунок, напр. рис. А.

→ Ссылка на другую главу.

Объём поставок

5 A	Количество	Описание
1	1	Корпус насоса
2	1	Насос с выходом и соединительным кабелем
3	1	Держатель сопел
4	4	Насадка сопел
5	1	Поплавок со встроенным солнечным модулем

Использование прибора по назначению

PondoSolar Lily Island, далее в тексте "Устройство", разрешается использовать исключительно так, как указано ниже:

• Для выработки водяного фонтана в прудах.
  • Для эксплуатации с чистой водой.
• Эксплуатация при соблюдении технических данных.

На прибор распространяются следующие ограничения:

• Работать с другой жидкостью, кроме воды, запрещается.
• Никогда не эксплуатируйте без протока воды.
• Не разрешается использование ни для производственного, ни для промышленного назначения.
• Не использовать в контакте с химикатами, пищевыми продуктами, легковоспламеняющимися или взрывчатыми материалами.
• Не подключайте к домашнему водоснабжению.

Установка и подсоединение

Рекомендации по очистке:

• Очистку устройства нужно выполнять по мере необходимости, но не реже 2 раз в год.
• На насосе нужно чистить прежде всего рабочий узел и корпус.

Необходимо выполнить следующие действия:

5 B

1. Снять пробку с соединения.

– Пробка защищает электронику от воды.
– Вставьте пробку при вынутой вилке.

1. Насос соединить с поплавком.

2. Вставить соединительный кабель в гнездо.

– Полностью вставьте вилку в гнездо (до упора), чтобы соединение было водонепроницаемым.
– Включить: подсоедините насос к солнечному модулю.
– Выключить: отсоедините насос от солнечного модуля.

1. Соберите узел сопел и насадите на поплавок.

2. Разместите поплавок на поверхности воды.

Исправление неисправности

Неисправность	Причина	Устранение
Насос не запускается	Нет соединения с солнечным модулем	Соедините насос с солнечным модулем.Правильно вставьте соединительный кабель.
	Солнечный модуль загрязнен	Выполните очистку
	Рабочий узел заблокирован	Выполните очистку
Насос с трудом или совсем не перекачивает жидкость	Забит фильтр	Откройте насос, достаньте фильтр, почи-стите
	Забит узел сопел	Извлеките узел сопел, почистите
	Рабочий узел изношен	Замените
	Воздействие солнечных лучей слишком низ-кое	Прямое воздействие солнечных лучей

Очистка и уход

Устройство для чистки или техобслуживания должно быть извлечено из воды.

Почистить устройство

Рекомендации по очистке:

- На насосе нужно чистить прежде всего рабочий узел и корпус.

• Ни в коем случае не применять агрессивные моющие средства или химические растворы, так как они могут разрушить корпус или отрицательно воздействовать на функционирование прибора.
• Рекомендуемое чистящее средство при стойких отложениях извести:
  – Очиститель насоса PumpClean OASE.
  – Бытовое моющее средство без содержания хлора и уксуса.
• Очистите насос снаружи.
  – Для этой цели используйте мягкую щетку.
• После очистки тщательно промыть все детали чистой водой.

Необходимо выполнить следующие действия:

1. Разобрать прибор.
2. Очистить корпус фильтра и рабочий узел. (→ Замена рабочего узла)
3. Раздвинуть узел сопел.
4. Очистить все детали.
   – Для этой цели использовать мягкую щетку.
   – Промыть детали чистой водой.
5. Солнечный модуль почистить влажной тряпкой и вытереть насухо.
6. Собрать прибор в обратной последовательности.

Замена рабочего узла

Необходимо выполнить следующие действия:

5 C

1. Снять корпус фильтра с насоса.
2. Снять фильтрующую губку с корпуса фильтра и промыть.
3. Снять крышку рабочего узла (клапанный замок, осторожно извлечь).
4. Извлечь рабочий узел и почистить его или заменить.
5. Собрать прибор в обратной последовательности.

Изнашивающиеся детали

• Фильтрующая пена
- Рабочий узел

Хранение на складе/хранение в зимнее время

Соблюдайте допустимый температурный диапазон! (→ Технические данные)

• При превышении либо недостижении пороговых значений разберите прибор. Выполните тщательную очистку и проверьте прибор на наличие повреждений.
• Храните насос погруженным в емкость с водой в защищенном от мороза месте.

Утилизация

УКАЗАНИЕ

Нельзя выбрасывать данное устройство вместе с домашним мусором, так как оно содержит электронные компоненты.

• Перережьте кабель и сделайте устройство непригодным для использования.
- Утилизируйте устройство через систему сдачи и приема промышленных отходов.

Гарантийные условия

Фирма PfG дает 2-годичную гарантию, начиная с даты продажи, на доказуемые дефекты материала и изготовления. Изнашивающиеся части, как напр. осветительные средства и прочее, не являются частью гарантии. Условием предоставления гарантийных услуг является предъявление кассового чека. Гарантийное требование теряется при ненадлежащем обращении, электрическом или механическом повреждении в результате неправильного применения, а также при ненадлежащем ремонте, выполненном неавторизованной мастерской. Ремонт разрешается выполнять только фирме PfG или мастерской, авторизованной фирмой PfG. При предъявлении гарантийных требований высылайте рекламационный прибор или дефектную часть с описанием дефекта и кассовым чеком, включая стоимость доставки, на фирму PfG. Фирма PfG оставляет за собой право выставить счет на монтажные работы. За повреждения, возникшие при транспортировке, фирма PfG ответственности не несет. О них необходимо немедленно заявить транспортной фирме. Другие притязания любого рода, в частности, косвенный ущерб, исключаются. Данная гарантия не затрагивает требований конечного заказчика по отношению к дилерам.

DE	Abmessungen	Bemessungsspannung	Max. Leistung	Förderleistung	Wassersäule	Wassertemperatur
GB	Dimensions	Rated voltage	Max. power	Max. flow rate	Max. head height	Water temperature
FR	Dimensions	Tension de mesure	Rendement max.	Capacité de refou-lement	Colonne d'eau	Température de l'eau
NL	Afmetingen	Dimensioneringsspanning	Max. capaciteit	Pompcapaciteit	Water-kolom	Watertemperatuur
ES	Dimensions	Tensión asignad	Potencia máxima	Capacidad de ele-vación	Columna de agua	Temperatura del agua
PT	Dimensões	Voltagem considerada	Potência máx.	Débito	Coluna de água	Temperatura da água
IT	Dimensioni	Tensione di taratura	Potenza max.	Portata	Colonna d'acqua	Temperatura dell'acqua
DK	Dimensioner	Nominel spaending	Maks. effekt	Pumpekapacitet	Vandsøjle	Vandtemperaturen
NO	Mål	Merkosponning	Maks. offekt	Kapasitot	Vannsøylo	Vanntemporatur
SE	Måtl	övre märkspänning	Max. effekt	Matningsprestanda	Vatten-pelare	Vattentemperatur
FI	Mitat	mitoitusjännite	Maksimiteho	Pumpun teho	Vesipatsas	Veden lämpötilia
HU	Méretek	mért feszüitség	Max. teljesítmény	Szálitási teljesítmény	Vizoszlop	Vizhömerséklet
PL	Wymiary	napiecie znamionowe	Moc maks.	Wydajnosć pompo-wania	Slup wody	Temperatura wody
CZ	Rozměry	domezovaci napětí	Max. výkon	Dopravní výkon	Vodní sloupec	Teplota vody
SK	Rozměry	dimenzačné napětie	Max. výkon	Dopravný výkon	Vodný stípec	Teplota vody
SI	Dimenzije	dimenzionirana nape-lost	Maks. zmogljivost	Črpalna zmogljivost	Vodní ste-ber	Temperatura vode
HR	Dimenzije	gornji nazivni napon	Maks. snaga	Protoční kapacitet	Vodani stup	Temperatura vode
RO	Dimensiuni	tensiunea măsurată	Puterea max.	Debit de pompare	Coloană de apă	Temperatura apei
BG	Размери	номинално напрежение	Макс. мощност	Дебит	Воден стълб	Температурата на водата
UA	Розміри	розрахункова напруга	Макс. продуктивність	Продуктивність	Водяний стовп	Температура води
RU	Размеры	расчетное напряжение	Макс. мощность	Производительность	Водяной столб	Температура воды
	42 x 47 x 47 mm	6 V DC		≤ 150 l/h	≤ 0.5 m	+4 ... +35 °C
	∅ 300 mm	6 V DC 1.3 W

DE	Staubdicht. Wasserdicht bis 0.6 m Tiefe		Nicht mit normalem Hausmüll entsorgen!	Achtung!Lesen Sie die Gebrauchsanleitung
EN	Dust tight. Submersible to 0.6 m depth.		Do not dispose of together with household waste!	Attention!Read the operating instructions
FR	Imperméable aux poussières. Etanche à l'eau jusqu'à une profondeur de 0.6 m		Ne pas recycler dans les ordures ména-gères !	Attention !Lire la notice d'emploi
NL	Stofdicht. Waterdicht tot een diepte van 0.6 m		Niet bij het normale huisvuil doen!	Let op!Lees de gebruiksaanwijzing
ES	A prueba de polvo. Impermeable al agua hasta 0.6 m de profundidad		¡No deseche el equipo en la basura do-méstica!	¡Atención!Lea las instrucciones de uso
PT	À prova de pó. À prova de água até 0.6 m de profundidade.		Não deitar ao lixo doméstico!	Atenção!Leia as instruções de utilização
IT	A tenuta di polvere. Impermeabile all'acqua fino a 0.6 m di profondità.		Non smaltire con normali rifiuti domestici!	Attenzione!Leggete le istruzioni d'uso!
DA	Støvtæt. Vandtæt ned til 0.6 m dybde		Må ikke bortskaffes med det almindelige husholdningsaffald	OBS!Læs brugsanvisningen
NO	Støvtett. Vanntett ned til 0.6 m dyp		Ikke kast i alminnelig husholdningsavfall!	NB!Les bruksanvisningen
SV	Dammtät. Vattentät till 0.6 m djup		Får inte kastas i hushållssoporna!	Varning!Läs igenom bruksanvisningen
FI	Pölytiivis. Vesitiivis 0.6 m syvyyteen asti.		Älä hävitä laitetta tavallisen talousjätteen kanssa!	Huomio!Lue käyttöohje
HU	Portömített. Vízálló 0.6 m-es mélységig		A készüléket nem a normál háztartási szeméttel együtt kell megsemmisíteni!	Figyelem!Olvassa el a használati útmutatót
PL	Pyłoszczelny. Wodoszczelny do 0.6 m głę-bokości.		Nie wyrzucać wraz ze śmieciami domo-wymi!	Uwaga!Przeczytać instrukcję użytkowania!
CS	Prachotěsný. Vodotěsný do hloubky 0.6 m		Nelikvidovat v normálním komunálním od-padu!	Pozor!Přečtěte Návod k použití!
SK	Prachotesný. Vodotesný do híbky 0.6 m		Nelikvidovať v normálnom komunálnom od-pade!	Pozor!Prečitajte si Návod na použitie
SL	Ne prepušča prahu. Vodotesno do globine 0.6 m.		Ne zavrzite skupaj z gospodinjskimi od-padki!	Pozor!Preberite navodila za uporabo!
HR	Ne propušta prašinu. Ne propušta vodu do 0.6 m dubine.		Nemojte ga bacati u običan kućni otpad!	Pažnja!Pročitajte upute za upotrebu!
RO	Etans la praf. Etans la apă până la o adân-cime de 0.6 m.		Nu aruncați în gunoiul menajer !	Atenție !Citiți instrucțiunile de utilizare !
BG	Защитено от прах. Водоустойчив до дъл-бочина 0.6 м		Не изхвърляйте заедно с обикновения домакински боклук!	Внимание!Прочетете упътването
UK	Пилонепроникний. Водонепроникний до 0.6 м		Не викидайте разом із побутовим сміт-тям!	Увага!Читайте інструкцію.
RU	Пыленепроницаемый, водонепроницае-мый на глубине до 0.6 м		Не утилизировать вместе с домашним мусором!	Внимание!Прочитайте инструкцию по использова-нию

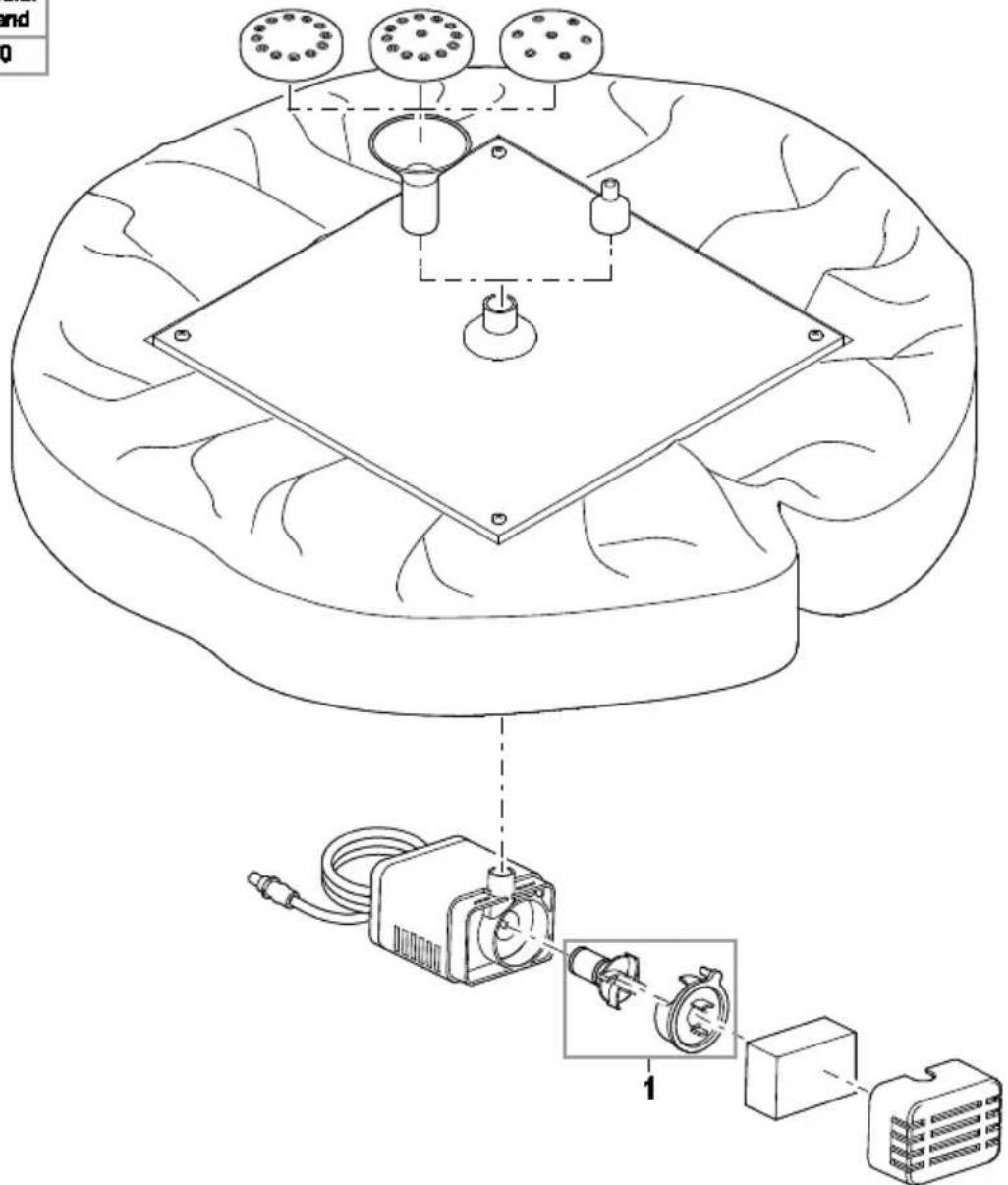

Pos.	PondoSolar Lily Island
1	40770
