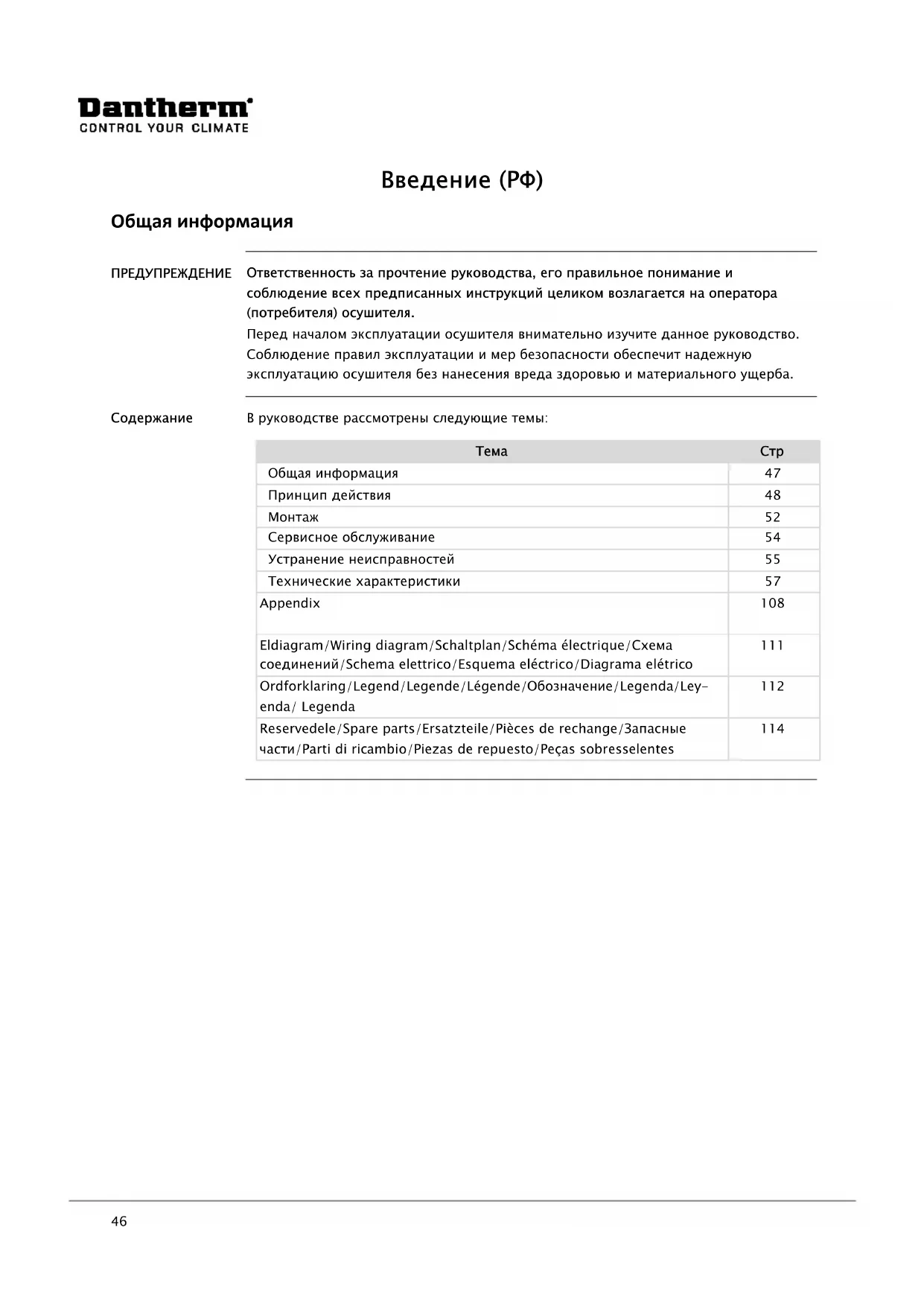

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CDF 10 Dantherm

ПРЕДУПРЕЖДЕНИЕ Ответственность за прочтение руководства, его правильное понимание и соблюдение всех предписанных инструкций целиком возлагается на оператора (потребителя) осушителя.

Перед началом эксплуатации осушителя внимательно изучите данное руководство. Соблюдение правил эксплуатации и мер безопасности обеспечит надежную эксплуатацию осушителя без нанесения вреда здоровью и материального ущерба.

В руководстве рассмотрены следующие темы:

Сервисное обслуживание

Устранение неисправностей

Технические характеристики

В данном разделе представлена общая информация по инструкции и осушителю.

Номер инструкции Номер данной инструкции - 975677.

Предназначение Данная инструкция предназначена для технических специалистов, ответственных за монтаж и техническое обслуживание осушителя.

Авторское право Запрещается полное или частичное копирование данной инструкции без письменного согласия компании Dantherm A/S.

Dantherm A/S оставляет за собой право вносить изменения в свои изделия и инструкции без предварительного уведомления.

соответствия EC Dantherm A/S, Marienlystvej 65, DK-7800 Skive заявляет, что ниже указанные

Осушители типа CDF 10, артикулы 351612: отвечают требованиям следующих директивных документов:

89/392/EEC Безопасность оборудования 73/23/EEC Низковольтное оборудование 89/336/EEC Электромагнитная совместимость

и изготовлены в соответствии со следующими стандартами: EN 60 335-2-40 Стандарт на электрические осушители EN 292 Безопасность оборудования EN 50081-1 EMC Требования по электромагнитному излучению EN 50082-1 EMC Требования по помехоустойчивости

Осушитель относится к оборудованию длительного пользования. По прошествии срока годности в целях защиты окружающей среды компоненты агрегата следует сдавать на утилизацию в со ответствии с местными нормативами и правилами. Агрегат заправлен хладагентом R134a и компрессорным маслом. Поэтому перед сдачей осушителя на утилизацию необходимо в специально предназначенном для этого месте удалить из компрессора хладагент и масло.48 Принцип действия

В данном разделе рассмотрен принцип действия осушителя CDF 10 и приведено

Описание функций Осушители CDF 10 работают по принципу конденсации. С помощью вентилятора влажный воздух поступает в агрегат. При прохождении через испаритель воздух охлаждается до температуры ниже точки росы, а содержащаяся в нем влага конденсируется и дренируется. Осушенный воздух далее проходит через конденсатор, где он подогревается. Температура воздуха при этом на выходе увлажнителя приблиз ительно на 5 ОС выше температуры воздуха на входе. Благодаря многократному прохождению воздуха через осушитель уровень влажности в помещении снижается, обеспечивая быстрое осушение. Таким образом, абсолютная и относительная влажность воздуха в помещении по

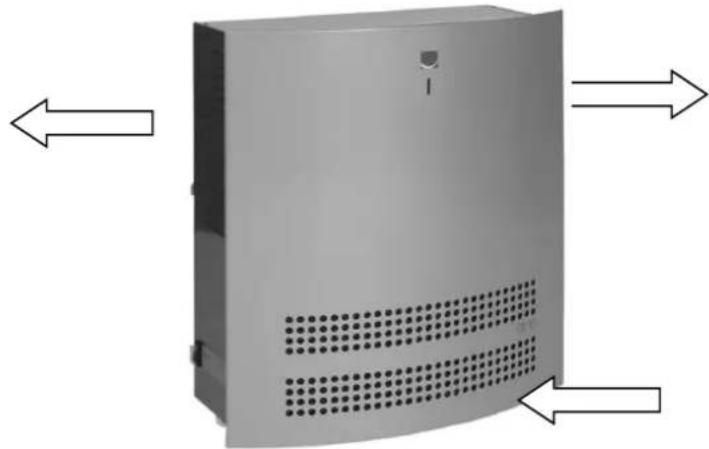

Поток воздуха Далее показаны направления потоков воздуха:49 975677 • Version 2.9- 23122016

Поддержание требуемого уровня влажности обеспечивается в осушителе посредством встроенного гигростатагидростата на уровне около 60 %. Если гигростатгидростат регистрирует, что относительная влажность воздуха в помещении превышает указанное значение, происх

автоматическое включение компрессора и вентилятора/ов и, таким образом, начинается процесс осушения воздуха.

Продолжение на след.стр.50 Принцип действия, продолжение

, продолжение Для изменения уставки необходимо снять лицевую панель осушителя. Гидростат расположен под электрической коробкой. Чтобы отрегулировать гидростат на уровень влажности ниже 50 %, поверните регули ровочный винт гидростата по часовой стрелке.

Если относительная влажность воздуха не превышает 50 %, при подключении электропитания агрегат не запускается и находится в режиме ожидания на запуск функции осушения.

Светодиодный индикатор/Выключ

При работе компрессора на передней панели светится зеленый индикатор, и агрегат производит осушение воздуха.

Осушитель включается и выключается с помощью выключателя, расположенного на боковой стороне.

При любой остановке работы осушителя – в результате сбоя в сети электропитания, срабатывания ручного выключателя или гидростата – система управления отложит перезапуск агрегата на 45 секунд для защиты компрессора от многократного включения/выключения

компрессором При запуске компрессора на период не менее 10 сек открывается электромагнитный клапан, который обеспечивает сглаживание скачка давления.

Всякий раз при останове осушителя в результате сбоя в сети электропитания, срабатывания ручного выключателя, гидростата или устройства защиты от переполнения водосборника потребуется не менее 45 секунд для повторного включения осушителя, чтобы защитить компрессор от частого включения.

Функция оттаивания Если температура воздуха опускается ниже 20 °С, то достаточно быстро может начаться процесс обмерзания испарителя.

Поэтому, как только датчик температуры в испарителе определяет, что ее значение стало ниже 5 °С, система управления дает возможность агрегату выполнять режим осушения только в течение последую щих 44 минут. После этого подается команда на останов вентилятора, и агрегат переключается в режим оттаивания: теплый хладагент в обход конденсатора подается на испаритель и растапливает лед. Как только температура на теплообменнике испарителя превысит 5 °С, компрессор запускается и агрегат переходит в режим осушения.

Система защиты Если температура в осушителе поднимается выше 55 °С (например, при выходе из строя вентилятора), компрессор автоматически останавливается во избежание выхода из строя. Через 44 минуты компрессор автоматически перезапускается. Если температура воздуха в помещении опускается ниже 3 °С или поднимается

30 °С, осушитель автоматически выключается для защиты теплообменника испарителя от обмерзания или теплообменника конден сатора от перегрева. Датчик температуры воздуха расположен в блоке управления. Продолжение на след.стр.51 975677 • Version 2.9- 23122016 Принцип действия, продолжение

При невозможности организации автоматической системы дренажа осушитель комплектуется водосборником.

При использовании водосборника автоматическая система защиты останавливает работу осушителя в случае переполнения водяного бачка. На панели управления загорается красный индикатор, сигнализирующий о нео бходимости слива конденсата из водосборника.

Водосборник не входит в комплект поставки и заказывается опционально.

• Корпус с электромагнитным переключателем и кабелем для подсоединения к плате управления осушителя

• Крепежные винты (4 шт.)52

Осушитель навешивается на входящий в стандартный комплект кронштейн, который в свою очередь крепится на стене. Для обеспечения естественного стока конденсата агрегат должен располагаться в строг о горизонтальном положении. Расположите осушитель так, чтобы обеспечить свободный приток воздуха через лицевую панель и его раздачу через боковые решетки. Для обеспечения нормальной работы осушителя оставляйте не менее 100 мм свободного пространства со все

Нельзя устанавливать осушитель рядом с источниками тепла, например, нагревательными приборами. Двери и окна во время работы агрегата должны быть

1) Подвесьте осушитель на стену с помощью кронштейна (см. п. 2.1).

2) Снимите лицевую панель осушителя (см. п. 2.4)

С помощью 4 крепежных винтов прикрепите корпус водосборника к нижней части осушителя.

4) Протяните прилагаемый кабель через специальное отверстие в нижней

части корпуса водосборника.

5) Плата управления осушителя расположена в электрической коробке за

лицевой панелью. Для доступа к контактам необходимо снять крышку коробки, которая крепится с помощью 4 боковых винтов.

6) Подсоедините кабель, протянутый от электромагнитного переключателя, к

контактам 13 и 14 (WATER SW) разъема платы управления.

7) Установите на место крышку электрической коробки и лицевую панель

8) Установите водяной бачок в корпус водосборника так , чтобы поплавок

располагался со стороны электромагнитного переключателя.

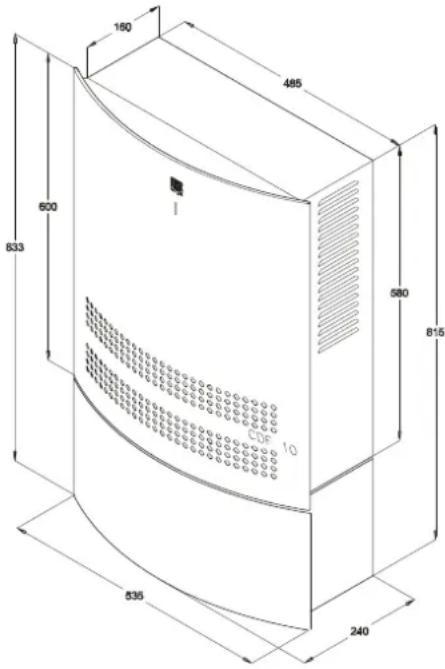

Водосборник монтируется снизу, как показано на рисунке.

Продолжение на след.стр.53 975677 • Version 2.9- 23122016 Монтаж, продолжение

Для защиты компрессора при транспортировке на задней панели агрегата установлена стяжка. Перед монтажом агрегата на стену и подключением электропитания необходимо снять данный фиксатор.

Отвод конденсата Дренажное отверстие расположено снизу осушителя. В агрегате имеется специальный дренажный патрубок диаметром ½” для подсоединения гибкого шланга или трубы. Если дренажную трубку предполагается вывести через стену наружу, то необходимые для этого операции - выполнение отверстия в стене и протягивание шланга, следует осуществить до навешивания осушителя на

В качестве альтернативного варианта можно установить насос для отвода конденсата в систему канализации.

Расположение дренажного отверстия показано на рисунке.

Подключение электропитания Осушитель поставляется в комплекте со шнуром электропитания и вилкой для подключения к сети 230В / 50 Гц.

Разводка питания осуществляется в соответствии с табличкой на шильдике. См. схему соединений на стр.

Все виды электрических соединений должны выполняться в соответствии с местными нормами и правилами.54 Сервисное обслуживание

Для доступа к блоку управления отвинтите два крепежных винта сверху осушителя; приподнимите лицевую панель слегка вверх, а затем потяните ее в горизонтальном направлении на себя.

Блок управления осушителя находится в электрической коробке за лицевой панелью. Для открытия блока управления отвинтите 4 винта по бокам крышки.

Техническое обслуживание Осушитель требует минимального технического обслуживания благодаря встроенным функциям защиты и управления. Вентиляторный двигатель и компрессор обладают долговечной смазкой и не требуют специального ухода.

Один раз в месяц Один раз в год Раз в месяц необходимо осматривать фильтр и при необходимости производить его чистку. Для этого снимит крышку лицевой панели и достаньте фильтр. Промойте фильтр в тепловатом мыльном растворе или, если он не сильно загрязнен, почистите

Не реже 1 раза в год следует проводить осмотр внутренней части осушителя, предварительно сняв лицевую панель. Пи загрязнении осушителя произведите чистку пылесосом. Особо тщательно необходимо пропылесосить конденсатор. Если пластинчатый испаритель сильно загрязнен, то его можно промыть тепловатым мыльным раствором.55 975677 • Version 2.9- 23122016 Устранение неисправностей

Если осушитель работает неправильно, немедленно отключите его от источника

неисправностей В таблице приведены причины неисправностей и способы их устранения:

Неисправность Способ устранения Осушитель не работает при подключении электропитания

• Проверьте предохранители в цепи питания.

• Проверьте правильность подключения электропитания

• Убедитесь, что выключатель на боковой стороне осушителя находится во включенном состоянии

• •Проверьте настройку встроенного гидростата, установив его на более низкое значение относительной влажности. Это делается поворотом ручки гигростата по часовой стрелке. Если и в этом случае осушитель не работает, необходимо проверить исправность

Если он включится через 45 минут и затем выключится вновь через короткий промежуток времени, проверьте

• Убедитесь, что вентилятор работает после того, как агрегат запустится через 45 минут

• Проверьте, не загрязнен ли теплообменник конденсатора

• Проверьте, не загрязнен ли фильтр

• Проверьте, не повысилась ли температура в помещении выше 30 °С. Если да, и осушитель автоматически не выключился, необходимо это сделать

• Проверьте, нет ли препятствий на пути забора воздуха спереди и раздачи воздуха через боковые решетки

испарителя и осушитель не удаляет

• Проверьте, не опустилась ли температура в помещении ниже 3 °С. Если да, и осушитель автоматически не выключился, необходимо это сделать вручную

• Проверьте, нет ли препятствий на пути забора воздуха спереди и раздачи воздуха через боковые решетки На панели управления горит красный индикатор при пустом водосборнике

• Проверьте легкость хода поплавкового механизма в водосборнике. Проверьте поплавок на отсутствие повреждений Продолжение на след.стр.56 Устранение неисправностей, продолжение

неисправностей, продолжение

Неисправность Способ устранения Водосборник переполняется, но осушитель не выключается

• Проверьте наличие водяного бачка в водосборнике. Проверьте, чтобы поплавковый механизм располагался напротив электромагнитного выключателя

• Проверьте легкость хода поплавкового механизма в водосборнике. Проверьте поплавок на отсутствие повреждений

Если вы не можете определить причину неисправности, отключите немедленно агрегат во избежание больших повреждений. Свяжитесь с сервис-центром.57 975677 • Version 2.9- 23122016 Технические характеристики

Характеристики Технические характеристики осушителей:

CDF 10 Рабочий диапазон, влажность

40-100 Рабочий диапазон, температура

230/50 Макс. потребляемый ток

2,1 Макс. потребляемая мощность

R134a Количество хладагента

0,190 Потенциал Глобального Потепления

Уровень шума (1 м) дБ(A)

Размеры – высота х длина х ширина

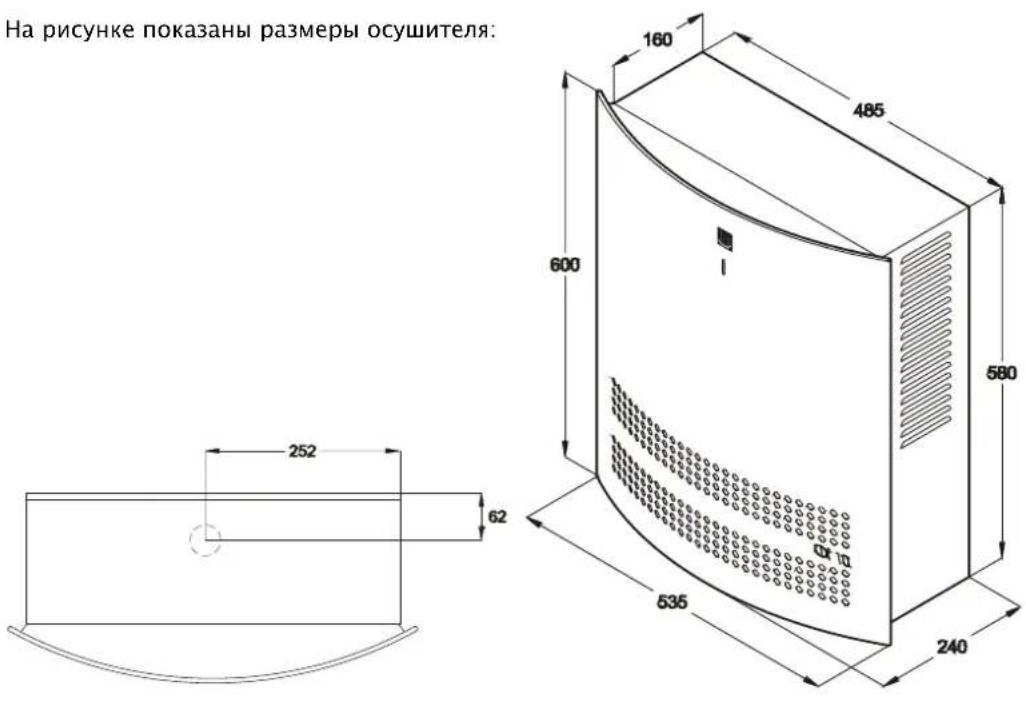

На рисунке показаны размеры осушителя:58 Introduzione (it) Panoramica

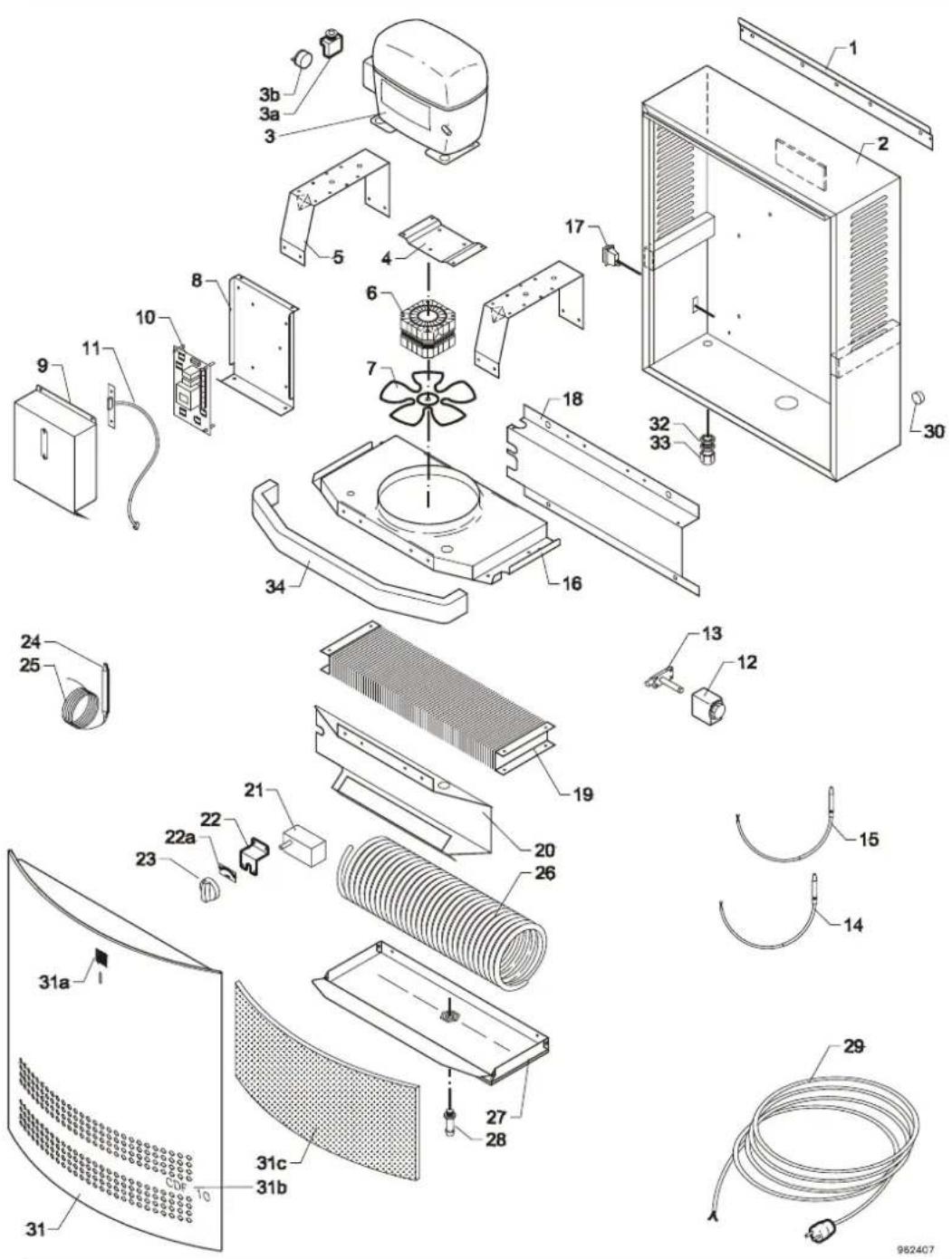

Electro-vanne d’égalisa- tion de pressions Электромагнитный

Vanne solénoïde Электромагнитный

Пусковое реле Relè d’avvio

Защитное устройство от перегрузки реле Protezione relè

Вентиляторный двигатель Motore del ventilatore

Диод на печатной плате Diodi

Катушка электромагнитного

Электромагнитный клапан Valvola solenoide

Датчик с металлическим наконечником, 1150 мм Sonda, punta metall. 1150 mm

Датчик, 1250 мм Sonda, 1250 mm

Переключатель Interruttore

Держатель гидростата Supporto per umidostato 22a

Сепаратор жидкостной фазы Filtro anti-condensa

Сливной поддон, в комплекте Vaschetta condensa, compl.

Дренажный патрубок Rubinetto di scarico

Лицевая панель, в комплекте Pannello frontale, completo 31a

Этикетка с эмблемой компании Dantherm Etichetta - Logo Dantherm 31b

Предохранительная втулка с винтовой резьбой для шнура

Держатель магнитного переключателя Supporto interrutt. magnetico

Магнитный переключатель Interruttore magnetico

084776-046 Нижняя панель корпуса водосборника Fondo armadietto
