BEDIENUNGSANLEITUNG CDF 10 Dantherm

Produkt- und Funktionsbeschreibung 26

Montage- und Installationsanleitung....30

Serviceanleitung 32

Fehlersucheanleitung....33

Technische Informationen....34

Introduction (fr)......35

Généralités....36

Das Bedienpersonal hat dieses Handbuch sowie weitere Informationen sorgfältig durchzulesen, um die Geräte korrekt betreiben und warten zu können.

Das Handbuch ist vor der erstmaligen Inbetriebnahme vollständig durchzulesen. Um Personen- und/oder Materialschäden zu vermeiden, muss man nämlich den korrekten Betriebsablauf und alle Sicherheitsmaßnahmen kennen.

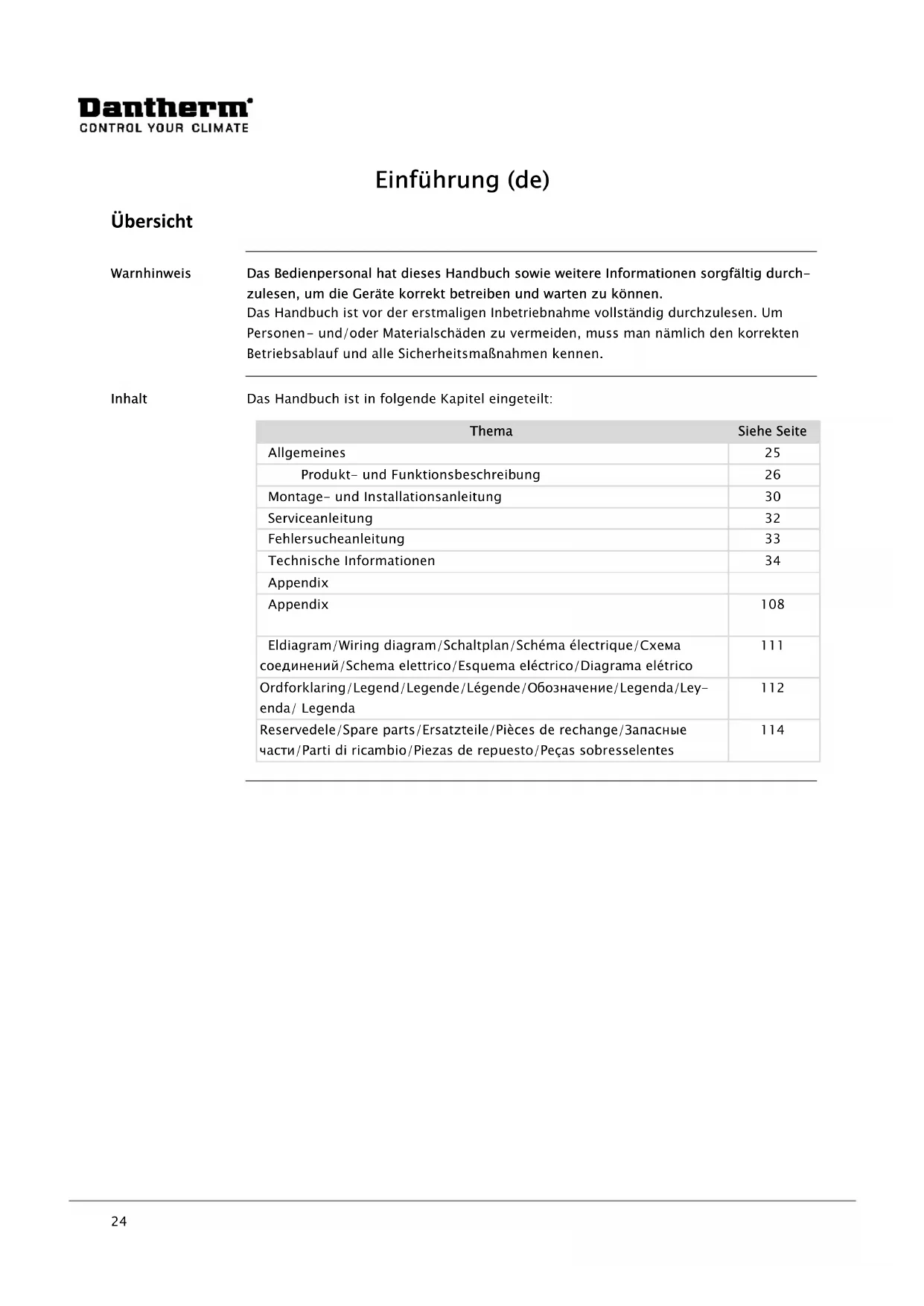

Inhalt

Das Handbuch ist in folgende Kapitel eingeteilt:

Thema	Siehe Seite
Allgemeines	25
Produkt- und Funktionsbeschreibung	26
Montage- und Installationsanleitung	30
Serviceanleitung	32
Fehlersucheanleitung	33
Technische Informationen	34
Appendix
Appendix	108
Eldiagram/Wiring diagram/Schaltplan/Schéma électrique/Cxema coединений/Schema elettrico/Esquema eléctrico/Diagrama elétrico	111
Ordforklaring/Legend/Legende/Légende/Обозначение/Legenda/Leyenda/ Legenda	112
Reservedele/Spare parts/Ersatzteile/Pièces de rechange/Запасные части/Parti di ricambio/Piezas de repuesto/Peças sobresselentes	114

Allgemeines

Einführung	Dieser Abschnitt enthält allgemeine Informationen zum Gerät und zum Handbuch.
Artikel-Nr. des Handbuchs	Das Handbuch hat die Artikel-Nr. 975677.
Zielgruppe	Das Handbuch ist für Techniker bestimmt, die das Gerät einbauen, Wartungsarbeiten ausführen und fehlerhafte Teile austauschen.
Copyright	Die Vervielfältigung des Handbuches im Ganzen oder in Teilen ist nur mit schriftlicher Genehmigung von Dantherm A/S zulässig.
Vorbehalt	Dantherm A/S behält sich das Recht vor, ohne vorherige Ankündigung jederzeit Änderungen und Verbesserungen am Produkt und Handbuch vorzunehmen.
EU-Konformitätserklärung	Dantherm A/S, Marienlystvej 65, DK-7800 Skive, erklärt unter eigener Verantwortung, dass sich das Produkt:Luftentfeuchter, Typ CDF 10, Artikel-Nr. 351612:auf den sich diese Erklärung bezieht, in Übereinstimmung mit folgenden EU-Richtlinien befindet:89/392/EEC Maschinensicherheit73/23/EEC Niederspannungsrichtlinie89/336/EEC EMV-Richtliniensowie in Übereinstimmung mit folgenden harmonisierenden Normen hergestellt werdenEN 60 335-2-40 Sicherheitsvorschriften für elektrische GeräteEN 292 MaschienensicherheitEN 50081-1 EMC Generischer Standard für EmissionEN 50082-1 EMC Generischer Standard für Immunität
	Skive, 04.02.2002
Entsorgung	Das Gerät ist für langjährigen Betrieb ausgelegt. Wenn es entsorgt werden soll, hat dies gemäß einschlägiger gesetzlicher Bestimmungen in umweltschonender Weise zu erfolgen.Das Gerät enthält Kältemittel R134a und Kältemaschinen -Spezialöl. Bei einer endgültigen Außerbetriebnahme muss das Gerät fachgerecht entsorgt werden. Wenden Sie sich hierzu an Ihren Kälte-Fachbetrieb oder an die städtischen Entsorgungsbetriebe.

Produkt- und Funktionsbeschreibung

Einleitung

In diesem Kapitel werden das Modell CDF 10 und seine Funktionen beschrieben.

Funktionsbeschreibung

Der Raumentfeuchter CDF 10 arbeitet nach dem Kondensationsprinzip. Mittels eines Ventilators wird die feuchte Raumluft ins Gerät angesaugt. Im Verdampfer wird die Luft gekühlt, und wenn die Temperatur dieser Luft unter den Taupunkt fällt, kondensiert der Wasserdampf zu Wassertropfen, die zu einem Abfluss geleitet werden. Die trockene, kalte Luft wird durch den Kondensator weitergeführt und wieder erwärmt. Infolge der freigegebenen Verdampfungswärme und der in Wärme umgewandelten Antriebsenergie des Kompressors wird der Luft mehr Wärme zugeführt als ihr vorher bei der Kühlung entzogen worden ist. Diese Wärmezufuhr entspricht ungefähr einer Temperaturerhöhung von 5 °C. Durch die ständige Zirkulation der Raumluft durch den Entfeuchter wird die relative Feuchtigkeit der Luft nach und nach gesenkt, wodurch ein sehr schnelles, aber dennoch schonendes Austrocknen erreicht wird

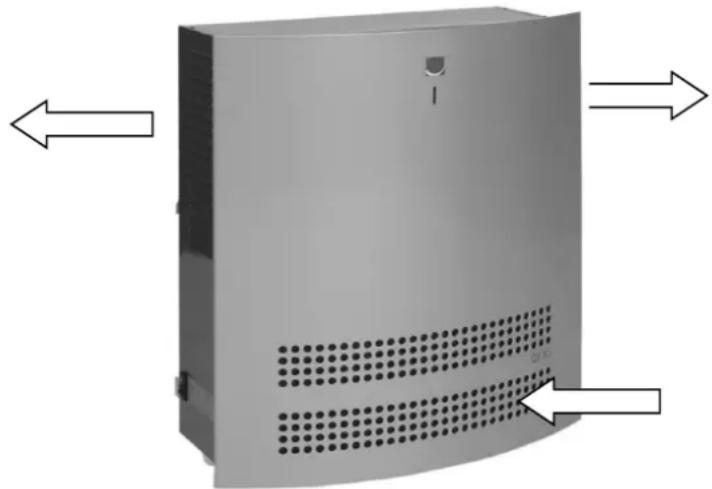

Luftflow

Folgendes illustriert das luftflow:

Eingebauter Hygro- stat

Das Gerät wird über einen eingebauten auf 60 % r.F. eingestellten Hygrostaten gesteuert. Wenn der Hygrostat eine Luftfeuchte über 60 % r.F. misst, schalten der Kompressor und der Ventilator ein, und die Entfeuchtung beginnt.

Der Hygrostat ist unter der Steuerung angebracht und kann über den Hygrostatenschalter eingestellt werden. Die Frontplatte des Geräts muss vor Einstellung des Hygrostates abmontiert werden.

Fortsetzung nächste Seite

Produkt- und Funktionsbeschreibung, fortgesetzt

Eingebauter Hygrostat, fortgesetzt	NB! Ist die Luftfeuchte niedriger als 60 %RF, startet das Gerät nicht, wenn Strom ange- schlossen ist.Wünscht man, den Hygrostaten niedriger als 50 % r.F. einzustellen, ist die Justier- schraube im Uhrzeigersinn zu drehen.Möchte man das Gerät mit unterschiedlichen Feuchteeinstellungen betreiben, ist die Montage eines externen Hygrostaten empfehlenswert.
Diodenang- aben/Schalter	Die Diode auf dem Gehäusefront leuchtet grün, wenn der Kompressor läuft.Der Entfeuchter lässt sich über den Schalter auf der Seite des Geräts ein – und ausschalten.NB! Nach jedem Abschalten des Geräts, entweder über die Stromquell e, den Schalter, den Hygrostaten, oder die Wasserstoppfunktion des Behälters, sperrt die elek- ronische Steuerung für Anlauf in 45 Sekunden, um den Kompressor vor häufiger Ein- und Ausschalten zu schützen
Kompressor- steuerung	Bei Kompressoranlauf öffnet das Magnetventil für min. 10 Sekunden um den Anlauf- kreislauf des Kompressors zu entlasten.Nach jedem Abschalten des Geräts, entweder über die Stromquelle, den Schalter, den Hygrostaten, oder die Wasserstoppfunktion des Behälters, sperrt die elektronische Steu- erung für Anlauf in 45 Sekunden, um den Kompressor vor häufigen Ein- und Ausschal- ten zu schützen.
Abtauung	Bei Raumtemperaturen niedriger als 20 °C wird der Verdampfer nach kurzer Zeit zu ver- eisen beginnen.Wenn der Verdampferfühler eine Temperatur niedriger als 5 °C auf dem Verdampferflä- che registriert, lässt er das Gerät noch 44 Minuten lang in Entfeuchtungsmodus laufen.Nach Ablauf dieser Zeit stoppt der Ventilator und heiße Kühlmittel wird mittels eines By-Passes dem Kondensator vorbeigeführt und in den Verdampfer eingespritzt, wodurch die Verdampferfläche abgetaut wird. Wenn der Verdampferfühler eine Tempe- ratur über 5 °C registriert, schaltet der Ventilator wieder ein.
Sicherheitskreislauf	Sollte die Temperatur am Kondensator 55 °C übersteigen (z.B. wegen Ventilatorausfall), stoppt der Kompressor automatisch, um nicht überlastet zu werden. Der Gerät bleibt 44 Minuten abgeschaltet und danach startet der Kompressor wieder automatisch.Bei Raumtemperaturen unter 3 °C und 30 °C schaltet das Gerät automatisch ab um die Kälteanlage gegen Vereisung oder Überhitzung zu schutzen. Wenn die Raumtemperatur wieder höher als 3 °C oder niedriger als 30 °C ist läuft das Gerät automatisch wieder an. Die Raumtemperatur wird von einem auf der Printplatte angebrachten Fühler registriert.
Wasserbehälter	In den Fällen, wo es nicht möglich ist eine feste oder flexible Ablaufverbindung zu montieren, kann der CDF 10 mit einem Wasserbehälter benutzt werden.Wenn der CDF 10 mit Wasserbehälter benutzt wird, schaltet der Entfeuchter automatisch bei gefüllten Behälter ab. Eine Diode auf der Frontplatte blinkt rot, wenn der Behälter geleert werden muss.Der Wasserbehälter ist als Zubehör auf Wunsch erhältlich.

Fortsetzung nächste Seite

Produkt- und Funktionsbeschreibung, fortgesetzt

Wasserbehälter, fort- Der Wasserbehälter besteht aus den folgenden Teilen:

gesetzt

• Wasserbehältergehäuse mit Magnetschalter für Wasserstopp und Kabelverbindung zur Platine
• Wasserbehälter
  • 4 Maschinenschrauben

Montage- und Installationsanleitung

Wandmontage

Die mitgelieferte Wandkonsole an die Wand montieren und das Gerät daran aufhängen. Die Konsole muss waagerecht montiert werden, um einen korrekten Kondenswasserablauf sicher zu stellen.

Das Gerät ist so aufzuhängen, dass die Luft ungehindert durch die Frontkappe angesaugt und durch die Gitteröffnungen auf den Seiten ausgeblasen werden kann. Zum optimalen Betrieb empfehlen wir mindestens 100 mm Luft um das ganze Gerät.

Außerdem ist es wichtig, das Gerät nicht in der Nähe einer Wärmequelle, wie z.B. eines Heizkörpers, aufzustellen. Türen und Fenster zum Freien müssen während das Gerät arbeitet geschlossen sein.

Montage des Was- serbehälters

1) Den CDF 10 an der mitgelieferten Wandkonsole aufhängen.
2) Nach dem Aufhängen des CDF 10 die vordere Deckplatte abnehmen.
3) Das Wasserbehältergehäuse mittels 4 Maschinenschrauben unter dem CDF 10 festschrauben.
4) Das Versorgungskabel durch die Membrantülle am Boden des Wasserbehältergehäuses führen.
5) Die Steuerung des CDF 10 ist in einem Gehäuse mitten auf dem Gerät angebracht. Zugang zur Steuerung durch Entfernen der 4 Schrauben auf den Seiten des Gehäuses. Der Deckel des Gehäuses lässt sich dann abnehmen.
6) Das Kabel des Magnetschalters durch die Membrantülle am Boden des CDF 10 führen und an der Klemmreihe der Platine befestigen – Klemme 13/14 (WATER SW).
7) Den Deckel der Steuerung und die Deckplatte des CDF 10 wieder montieren.
8) Den Wasserbehälter im Wasserbehältergehäuse anbringen. Den Wasserbehälter so plazieren, dass der Schwimmer in Richtung des Magnetschalters zeigt.

Zeichnung

Der Wasserbehälter wird unter dem CDF 10 montiert – siehe untenstehende Zeichnung

160 485 600 833 580 815 COF 10 535 240

Fortsetzung nächste Seite

Montage- und Installationsanleitung, fortgesetzt

NB

Zur Sicherung des Kompressors während Transport ist auf der Rückseite ein Kabelbinder festgemacht. Dieser muss vor Aufhängen und Stromanschluss abgenommen werden.

Kondenswasserablauf

Der Kondenswasserablauf befindet sich am Boden des Geräts. Der mitgelieferte Ablaufstutzen wird ins vorgebohrte Ablaufloch geschraubt; eine feste oder flexible 12 “ Ablaufverbindung lässt sich dann montieren.Für Ablauf durch die Wand ein Loch in die Wand bohren und den Ablaufschlauch zum Gerät anschließen vor dem Anbringen im Wandbeschlag.Als Alternative kann eine handelsübliche Kondensatpumpe am Ablaufstutzen des Entfeuchters montiert und somit das Kondenswasser zum Ablauf gepumpt werden.

Platzierung des Ab- laufes Die Platzierung des Ablaufes ergibt sich aus dieser Zeichnung:

252 62

Anschluss an Strom–Der Entfeuchter wird komplett mit Leitung und Stecker geliefert und ist mit einer Spanquelle nung vom 230 V/50 Hz mit der Stromquelle zu verbinden. Die Stromversorgung zum Gerät gemäß den Angaben auf dem Typenschild anschließen. Schaltplan von dem Gerät auf Seite 111. NB: Alle elektrischen Anschlüsse sind nach den örtlichen Vorschriften auszuführen!

Serviceanleitung

Zugang zur Steuerung	Nach Entfernen der beiden Schrauben oben am Gerät die vordere Deckplatte abnehmen. Den Deckel senkrecht nach oben anheben und danach waagerecht vom Gerät abziehen. Die Steuerung ist in einem Gehäuse mitten auf dem Gerät angebracht. Zugang zur Steuerung durch Entfernen der 4 Schrauben auf den Seiten des Gehäuses.
Wartung	Der Entfeuchter benötigt im Allgemeinen wenig Pflege für einen störungsfreien Betrieb. Alle erforderlichen Sicherheits- und Kontrollfunktionen sind eingebaut. Sowie der Ventilatormotor als auch der Kompressor haben Dauerschmierung und erfordern keine besondere Wartung.
Gerätereinigung	Einmal im Monat	Einmal im Jahr
	Einmal im Monat sollte der Ansaugfilter des Geräts kontrolliert und evtl. gereinigt werden. Die Frontplatte entfernen und den Filter herausziehen. Der Filter wird dann in lauwarmen Wasser oder - bei leichter Verschmutzung - mit einem Staubsauger gereinigt	Einmal im Jahr sollte die Frontplatte des Entfeuchters abgenommen und das Innere des Gerätes auf Verschmutzung kontrolliert werden. Sollte das Gerät verschutzt sein, kann es mit Hilfe eines Staubsaugers gereinigt werden. Hierbei ist vor allem der Kondensator gründlich abzusaugen. Sollte der Rohrverdampfer stark verschutzt sein, so kann er mit Seifenwasser abgewaschen werden

Fehlersucheanleitung

Wichtig!

Wenn das Gerät nicht einwandfrei funktioniert, muss es sofort außer Betrieb genommen werden!

Fehlersuche

Im unten stehenden Schema sind Fehler und die entsprechenden Lösungen beschrieben:

Fehler	Lösung
Das Gerät läuft nicht an, wenn Strom ange-schlossen ist	Externe Sicherungen kontrollierenStromversorgung zum Gerät kontrollierenDas Einschalten des Hygrostatenschalters auf der Seite kontrollierenDen eingebauten Hygrostaten kontrollieren. Den Hygros-taten auf eine niedrigere relative Feuchte einstellen beim Drehen des Hygrostatenschalters nach rechts. Läuft das Gerät nicht an, ist der eingebaute Hygrostat auf Fehler zu überprüfen
Das Gerät wurde au-tomatisch ausgeschal-tet	Läuft es nach 44 Minuten wieder an um kurz danach wieder ausgeschaltet zu werden, sollte Folgendes kontrolliert werden:Läuft der Ventilator, wenn das Gerät nach 44 Minuten wie-der einschaltet?Ist die Kondensatorfläche schmutzig?Ist der Filter schmutzig?Liegt die Raumtemperatur über 30 °C? Ist das Gerät bei Raumtemperaturen höher als 30 °C nicht abgeschaltet worden, ist es manuell abzuschaltenSind der Ansaug auf der Frontplatte und der Ausblas durch die Gitteröffnungen auf der Seite frei?
Die Verdampferfläche ist vereist und das Ge-rät scheidet kein Was-ser ab	Liegt die Raumtemperatur unter 3 °C? Ist das Gerät bei Raumtemperaturen niedriger als 3 °C nicht abgeschaltet worden, ist es manuell abzuschalten.Sind der Ansaug auf der Frontplatte und der Ausblas durch die Gitteröffnungen auf der Seite frei?
Die Diode auf die Frontplatte blinkt rot und der Wasserbehäl-ter ist ausgeleert	Untersuchen Sie, ob der Schwimmer des Wasserbehälters los liegt und frei beweglich ist. Untersuchen Sie, ob der Schwimmer beschädigt ist
Der Wasserbehälter ist gefüllt und der Ent-feuchter schaltet nicht ab	Kontrollieren Sie, dass der Wasserbehälter im Wasserbehältergehäuse so angebracht ist, dass der Schwimmer gegen den Magnetschalter gedreht ist.Untersuchen Sie, ob der Schwimmer des Wasserbehälters los liegt und frei beweglich ist. Untersuchen Sie, ob der Schwimmer beschädigt ist.

Weitere Hilfe

Sollten Sie den Grund für die Funktionsstörung nicht finden, so ist das Gerät abzuschalten um weitere Beschädigungen zu verhindern. Setzen Sie sich bitte mit einem Service-monteur oder einer Dantherm Vertretung in Verbindung

Technische Informationen

Daten

Technische Daten:

CDF 10
Arbeitsbereich - Feuchtigkeit	%RF	40-100
Arbeitsbereich - Temperatur	°C	3-30
Netzanschluss	V/Hz	230/50
Max. Stromaufnahme	A	2,1
Max. Leistungsaufnahme	kW	0,30
Luftleistung bei max. Gegendruck	m^3/h	220
Kältemittel	-	R134a
Kältemittel, Füllmenge	kg	0,190
GWP (Global Warming Potential)	-	1430
Geräuschpegel (1 m vom Gerät)	dB(A)	46
Gewicht	kg	28
Dimensionen - H x B x T	Mm	600×535×240

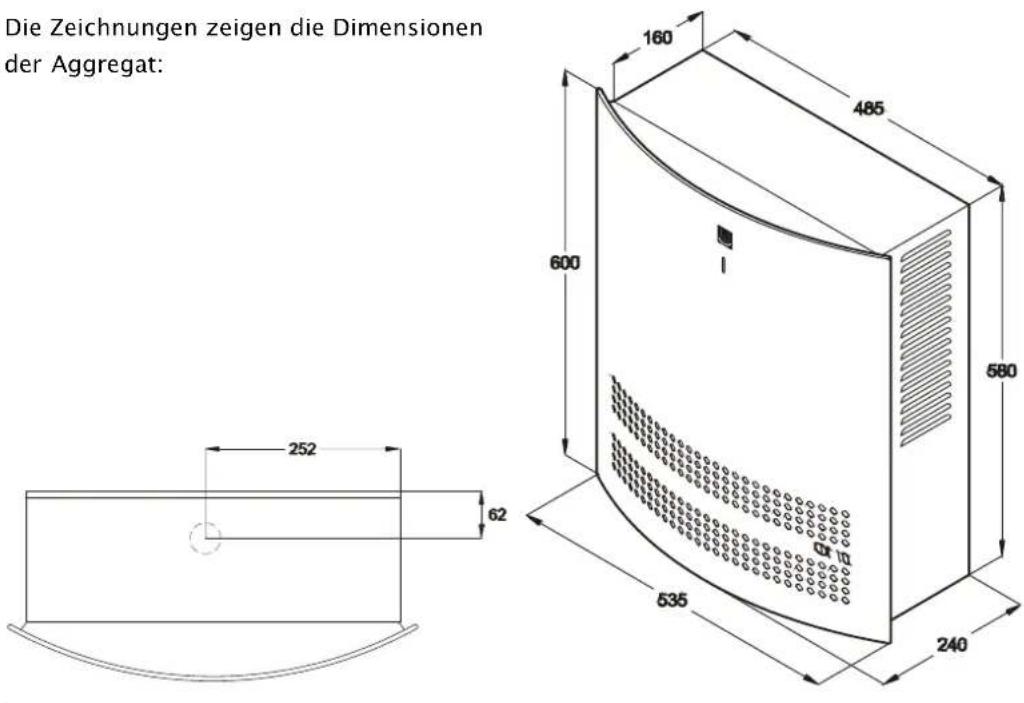

Dimensionen

Die Zeichnungen zeigen die Dimensionen der Aggregat:

Die Zeichnungen zeigen die Dimensionen der Aggregat: 160 485 600 580 252 62 535 240
