Produkttyp	Luftentfeuchter
Modell	CDT 30 MKII
Marke	Dantherm
Entfeuchtungsleistung	ca. 30 l/24h
Luftstrom	ca. 280 m³/h
Betriebstemperaturbereich	5 °C bis 35 °C
Stromversorgung	230 V, 50 Hz
Leistungsaufnahme	ca. 800 W
Kältemittel	R290 (Propan)
Schalldruckpegel	ca. 52 dB(A)
Tankinhalt	ca. 7 Liter

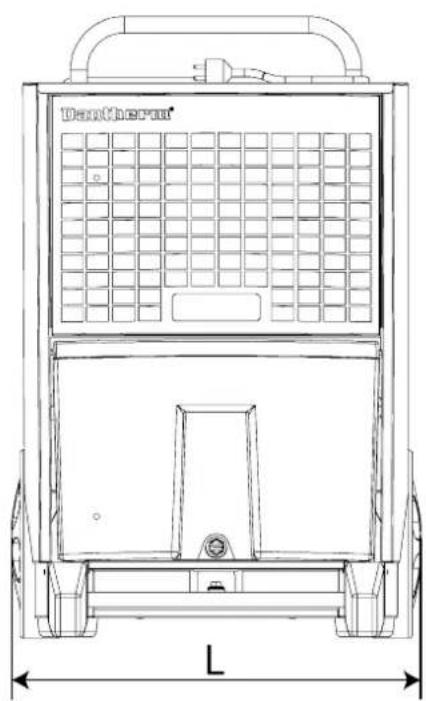

Abmessungen (H x B x T)	800 x 500 x 400 mm
Gewicht	ca. 25 kg
Filter	Waschbarer Luftfilter
Steuerung	Digital mit Timer
Integrierter Hygrostat	Ja
Abtauautomatik	Ja
Kondensatablauf	Kontinuierlich möglich (Schlauchanschluss)
Energieeffizienzklasse	A

Häufig gestellte Fragen - CDT 30 MKII Dantherm

Wie reinige ich den Luftfilter des Dantherm CDT 30 MKII?

Entnehmen Sie den Filter, reinigen Sie ihn mit einem Staubsauger oder unter fließendem Wasser und lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Was bedeutet die Fehlermeldung E1 auf dem Display?

Die Fehlermeldung E1 weist auf einen defekten Sensor hin. Überprüfen Sie die Verkabelung oder wenden Sie sich an den Kundendienst.

Kann der CDT 30 MKII in unbeheizten Räumen verwendet werden?

Ja, der Betrieb ist bis zu einer Temperatur von 5 °C möglich. Bei Frostgefahr sollte das Gerät entleert und trocken gelagert werden.

Wie stelle ich die gewünschte Luftfeuchtigkeit ein?

Drücken Sie die Taste 'SET' und wählen Sie den gewünschten Feuchtigkeitswert zwischen 30% und 90% relative Luftfeuchtigkeit.

Ist ein kontinuierlicher Wasserablauf möglich?

Ja, schließen Sie einen Schlauch (12 mm Innendurchmesser) an den Ablaufanschluss an. Der Schlauch muss zum Ablauf hin abfallen.

Welche Sicherheitsvorkehrungen sind beim Betrieb zu beachten?

Stellen Sie das Gerät auf eine ebene Fläche, halten Sie Abstand zu brennbaren Materialien und verwenden Sie nur vom Hersteller empfohlene Zubehörteile.

Wie oft sollte der Filter gereinigt werden?

Reinigen Sie den Filter alle zwei Wochen bei regelmäßigem Gebrauch oder bei starker Staubbelastung häufiger.

Was tun, wenn der Tank voll ist?

Das Gerät schaltet automatisch ab, wenn der Tank voll ist. Leeren Sie den Tank und setzen Sie ihn wieder ein. Das Gerät startet automatisch neu.

Kann das Gerät über Nacht laufen?

Ja, dank des niedrigen Geräuschpegels von ca. 52 dB(A) ist der Betrieb auch nachts möglich.

Welche Garantie gilt für den Dantherm CDT 30 MKII?

In der Regel gilt eine Herstellergarantie von 2 Jahren. Bitte prüfen Sie Ihre Kaufunterlagen für genaue Angaben.

BEDIENUNGSANLEITUNG CDT 30 MKII Dantherm

Einführung
Übersicht

Entfeuchter	In diesem Handbuch werden die folgenden tragbaren Entfeuchter–Typen von Dantherm behandeltCDT 30 MKII Artikelnummer 351189, CDT 40 MKII Artikelnummer 351191, und CDT 60 MKII Artikelnummer 351193
Warnhinweis	Für einen korrekten Betrieb und eine ordnungsgemäße Wartung der Geräte ist dieses Handbuch sorgfältig zu lesen.Das Handbuch ist vor der erstmaligen Inbetriebnahme des Entfeuchters vollständig durchzulesen. Zur Vermeidung von Personen- und/oder Materialschäden ist eine genaue Kenntnis des korrekten Betriebsablaufes und aller Sicherheitsvorrichtungen erforderlich.
Zielgruppe	Das Handbuch ist für Benutzer und Techniker bestimmt, die vorsorgliche Wartungsarbeiten und Reparaturen ausführen.
Copyright	Die Vervielfältigung des Handbuches im Ganzen oder in Teilen ist nur mit schriftlicher Genehmigung von Dantherm zulässig.
Vorbehalt	Dantherm behält sich das Recht vor, ohne vorherige Ankündigung jederzeit Änderungen und Verbesserungen am Produkt und Handbuch vorzunehmen.
Inhalt	Dieses Handbuch ist in folgende Abschnitte unterteilt:Einführung......1Übersicht......1Installations- und Bedienungsanleitung......2Produkt- und Funktionsbeschreibung ......2Anweisung für Vorbereitung und Transport......4Bedienungsanleitung......7Zubehör......13Serviceanleitung......14Übersicht......14Vorsorgliche Wartung......15Fehlersuche und -behebung ......17Technische Daten......18Abmessungen......19Entsorgung......20Schaltplan......21Ersatzteile......22Index......24

Installations- und Bedienungsanleitung

Produkt- und Funktionsbeschreibung

Einführung

In diesem Kapitel werden das Gerät und seine Funktionen beschrieben.

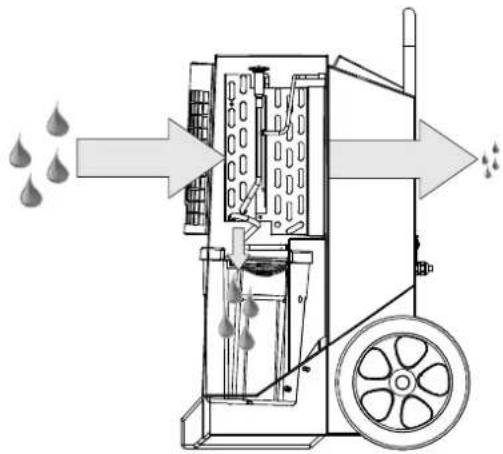

Funktionsweise

Luftstrom durch den Entfeuchter:

Veränderung der Luft beim Durchlauf durch den Entfeuchter:

Der Ventilator zieht feuchte Luft durch einen Filter in den Entfeuchter.

Die Luft wird abgekühlt und das dadurch aus der Luftfeuchte entstehende Kondenswasser wird im Wasserbehälter gesammelt.

Die Luft erwärmt sich wieder, u.a. durch die Betriebstemperatur des Entfeuchters (Temperaturanstieg auf ca. + 5 °C).

Dadurch, dass die Luft wiederholt durch den Entfeuchter strömt, wird die Luftfeuchtigkeit ständig reduziert. So ist eine schnelle, schonende Trocknung möglich. Der Entfeuchter kann ununterbrochen laufen oder durch einen eingebauten Hygrostaten gesteuert werden.

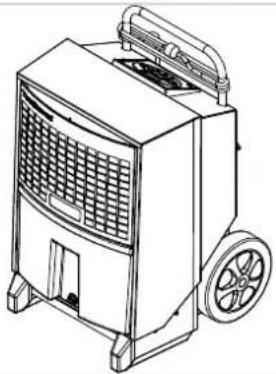

Abbildung

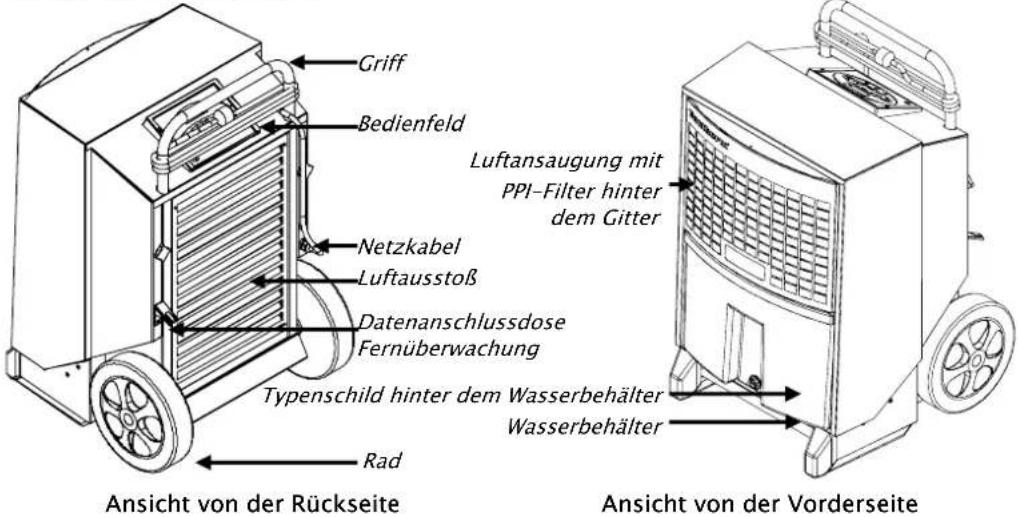

Abbildung des Entfeuchters:

Wasserbehälter

Das Kondenswasser sammelt sich im Behälter. Es kann aber auch mithilfe eines Schlau-ches mit Stutzen abgeleitet werden (Zubehör).

Der Entfeuchter schaltet automatisch ab, wenn der Behälter voll ist. Zum Entleeren des Wasserbehälters siehe Bedienungsanleitung. Solange der Wasserbehälter nicht eingesetzt ist, kann der Entfeuchter nicht betrieben werden.

Fortsetzung auf der nächsten Seite

Produkt- und Funktionsbeschreibung, Fortsetzung

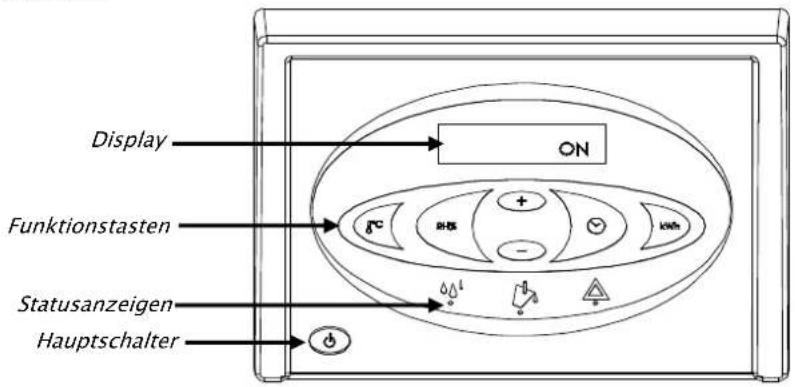

Bedienfeld

Abbildung des Bedienfeldes:

Funktionen

Hauptfunktionen:

• Manueller oder automatischer Betrieb (eingebauter verstellbarer Hygrostat).
- Anschlussdose für externen Hygrostaten.
- Anzeige von Temperatur, relativer Luftfeuchte, Betriebsstunden und kWh-Verbrauch.
- Betriebsstundenzähler und verbrauchte kWh ohne 230V-Anschluss.
• Einstellbarer Serviceintervallzähler.

Zur Bedienung siehe die Bedienungsanleitung in diesem Handbuch.

Kühlkreislauf- Diagramme

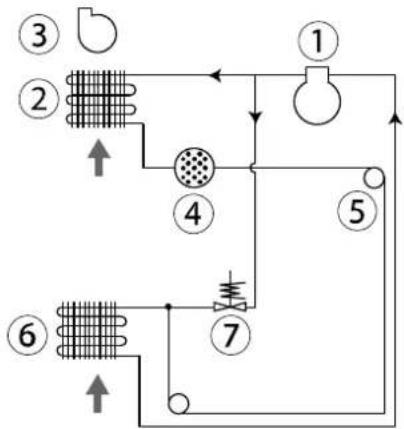

CDT 30


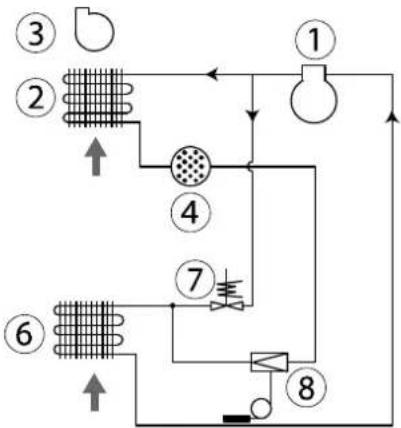

CDT 40/60

Pos.	Beschreibung	Pos.	Beschreibung
1	Kompressor	5	Kapillarrohr (nur CDT 30)
2	Kondensator	6	Verdampfer
3	Ventilator	7	Magnetventil
4	Trockenfilter	8	Thermostatisches Expansionsven-til (nicht CDT30)

Anweisung für Vorbereitung und Transport

Einführung

In diesem Abschnitt wird erläutert, wie der Entfeuchter auszupacken und betriebsbereit zu machen ist, und wie das Gerät transportiert und gelagert werden sollte.

Warnhinweis

Wurde der Entfeuchter liegend transportiert, muss er vor Inbetriebnahme mindestens 1 Stunde aufrecht gestanden haben.

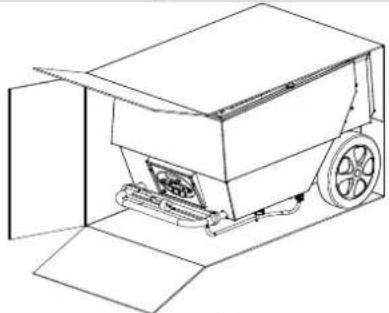

Auspacken

Beim Auspacken ist wie folgt vorzugehen:

Schritt	Maßnahme	Abbildung
1	Die Verpackung oben öffnen
2	Den Karton waagerecht platzieren, sodass die Räder nach unten zeigen
3	Das Gerät aus dem Karton nehmen

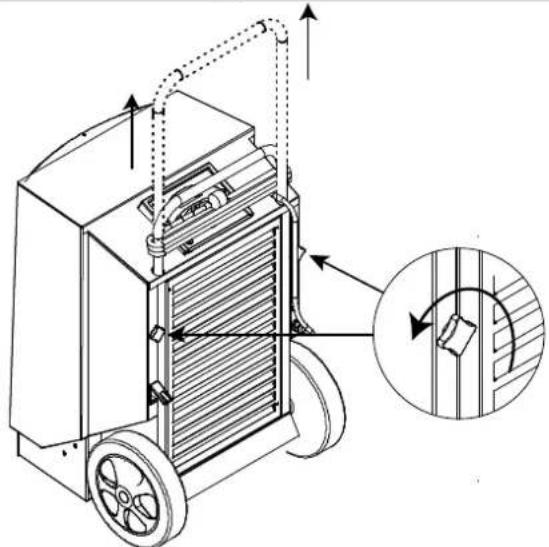

4	Die Fingerschrauben lösen, den Griff in die gewünschte Höhe hochziehen, und die Fingerschrauben wieder anziehen
5	Schutzfolie vom Bedienfeld entfernen

Fortsetzung auf der nächsten Seite

Anweisung für Vorbereitung und Transport, Fortsetzung

Position

Platzieren Sie den Entfeuchter an einer Stelle mit guter Luftzirkulation, wobei der Mindestabstand von der Luftansaugseite 60 cm zur Wand und von der Luftausstoß-seite 3 m betragen muss.

300 CM

60 CM

Optimaler Betrieb

Stellen Sie sicher, dass der zu entfeuchtende Raum geschlossen ist und das Gerät nicht in der Nähe einer Wärmequelle wie z.B. einem Heizkörper aufgestellt ist.

Elektroanschluss

Das Gerät wird komplett mit einem 3,5 m langen Netzkabel geliefert und kann an jede Steckdose (230V, 50 Hz) mit einer 10 - 16A-Sicherung angeschlossen werden.

Treppen

Die Räder sind so angebracht, dass das Gerät auch Treppen hinaufgezogen werden kann, ohne dass das Gehäuse oder die Treppe beschädigt wird.

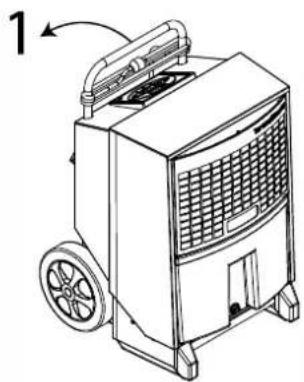

Transport oder Um- setzen des Ent- feuchters

Das Gerät kann von zwei Personen oder mithilfe eines Krans an anderer Stelle aufgestellt werden. Gehen Sie wie nachfolgend beschrieben vor: Die einschlägigen Arbeitsschutzvorschriften bezüglich des Anhebens von Lasten sind zu beachten!

2 Personen

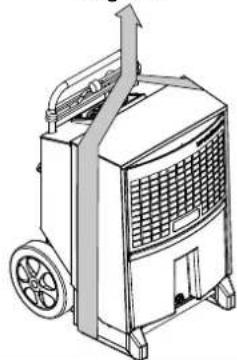

Anheben mithilfe eines He- begurts

Fortsetzung auf der nächsten Seite

Anweisung für Vorbereitung und Transport, Fortsetzung

Lagerung

Stapeln Sie nicht mehr als 2 Geräte übereinander.

Schritt	Abbildung

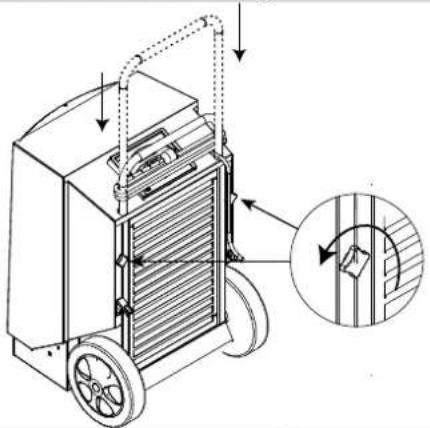

Griff eindrücken.

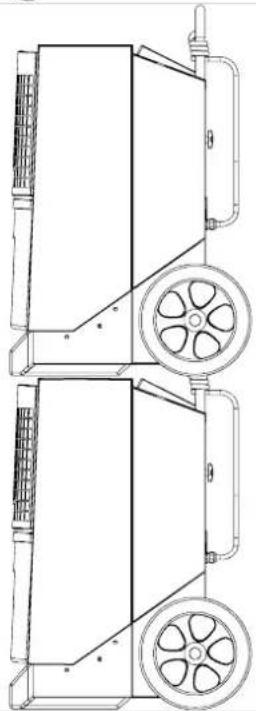

Geräte stapeln.

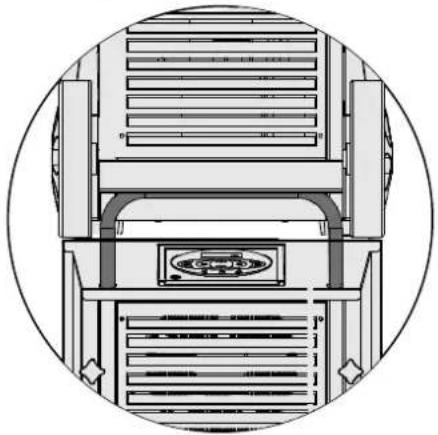

Darauf achten, dass das obere Radpaar auf dem Griff unten richtig aufliegt.

Bedienungsanleitung

Einführung

Alle Funktionen werden vom integrierten Bedienfeld aus gesteuert.

Die Bedienungsanleitung enthält die folgenden Abschnitte:

Transport oder Umsetzen des Entfeuchters 5

Lagerung 6

Ein-/Ausschalten und Betriebsstatus....7

Bedienung des eingebauten Hygrostaten 8

Bedienung eines externen Hygrostaten....8

Betriebsstundenzähler 8

Displaytexte 9

Textanzeigen ohne Netzstrom 9

Austausch der Datenspeicher-Batterie....10

Fehlermitteilungen....11

Entleeren des Wasserbehälters 12

Ein-/Ausschalten und Betriebsstatus

Die folgende Tabelle zeigt die Bedienung der Ein/Aus-Funktion und die Displaytexte

Taste	Display
	ON - Dauerbetrieb
	INT HYG ON - Betrieb wird durch internen Hygrostaten gesteuert
	INT HYG STOP, wenn der Sollwert des internen Hygrostaten erreicht ist
	EXT HYG ON - Betrieb wird durch externen Hygrostaten gesteuert
	EXT HYG STOP, wenn der Sollwert des externen Hygrostaten erreicht ist
	Ausschalten
	Die grüne LED Anzeige aktive Entfeuchtung an.

Fortsetzung auf der nächsten Seite

Bedienungsanleitung, Fortsetzung

Bedienung des eingebauten Hygrostaten

Die folgende Tabelle zeigt die Bedienung der Hygrostatfunktion und die Displaytexte

Schritt	Taste	Erklärung
Gedrückt halten		HYG SET RHxxx% – blinkt 5 Sekunden lang. Der Entfeuchter wechselt dann zum durch den internen Hygrostaten gesteuerten Betrieb mit Sollwert(wenn der Sollwert erreicht ist, erscheint auf dem Display: INT HYG STOP)
		Kurz +/- drücken, um den Relative–Feuchte Wert (RH%) im genannten 5–Sekunden–Zeitraum einzugeben. Der neue Wert wird nach weiteren 5 Sekunden gespeichert, wenn die letzte Taste gedrückt wird
Drücken		HYG OFF – blinkt 5 Sekunden lang. Der Entfeuchter wechselt zu Dauerbetrieb.

Bedienung eines externen Hygrosta- ten

Wenn ein externer Hygrostat angeschlossen wird, wechselt das Gerät automatisch zur Anwendung dieses Hygrostaten

Änderungen des Sollwertes sind von nun an am externen Hygrostaten durchzuführen. (Wenn der Sollwert erreicht ist, erscheint auf dem Display: EXT HYG STOP)

Betriebsstunden- zähler

Der eingebaute Betriebsstundenzähler registriert die Gesamtanzahl der Betriebsstunden (kann nicht zurückgestellt werden) und die Anzahl der Stunden bis zum nächsten Service, die geändert werden können. Der Servicestundenzähler ist bei Lieferung ausgeschaltet.

Schritt	Taste	Erläuterung
Gedrückt halten		SERVICE xxxxh – zeigt die Anzahl der Stunden bis zum nächsten autorisierten Service. Dieser Wert wird nach 5 Minuten Blinken automatisch gespeichert, und die Funktion wird aktiviert, falls sie dies nicht bereits ist. Wenn die Zeit für das Serviceintervall abgelaufen ist, erscheint auf dem Display SERVICE.
		Kurz +/- drücken, um einen neuen Serviceintervallwert einzu- geben. Der neue Wert wird 5 Sekunden nach Drücken der letzten Taste gespeichert
Drücken		SET SERVICE OFF – schaltet die Servicetimerfunktion ab

Fortsetzung auf der nächsten Seite

Bedienungsanleitung, Fortsetzung

Displaytexte

Die folgende Tabelle zeigt, wie die Betriebsinformationen bedient werden.

Taste	Erläuterung
	XX°C – zeigt die aktuelle Raumtemperatur an
	Actual RH% – zeigt die aktuelle relative Luftfeuchte an
	XX kWh – zeigt den Gesamtenergieverbrauch an. Kann nicht zurückgestellt werden
	xxxxh – zeigt die Gesamtanzahl der Betriebsstunden des Geräts an. Kann nicht zurückgestellt werden

Textanzeigen ohne Netzstrom

Das Gerät verfügt über eine eingebaute Batterie, die das Ablesen von Textanzeigen auch dann erlaubt, wenn keine Netzstromversorgung vorhanden ist. Ohne Netzstrom kann Folgendes abgelesen werden:

Taste	Erläuterung
	Zeigt den Gesamtenergieverbrauch in kWh an
______ gedrückt halten und
______ einmal drücken
	Zeigt die Gesamtanzahl der Betriebsstunden des Entfeuchters an
______ gedrückt halten und
______ einmal drücken

Fortsetzung auf der nächsten Seite

Bedienungsanleitung, Fortsetzung

Austausch der Datenspeicher-Batterie

Wenn der Betriebsstundenzähler vom Netzstrom vom Netzstrom getrennt wurde und nicht mehr abgelesen werden kann, liegt dies wahrscheinlich an einer leeren Datenspeicher-Batterie. Vorgehensweise beim Austausch:

Maßnahme
Warnhinweis Vor dem Austausch der Batterie stets die Stromversorgung zum Gerät unterbrechen

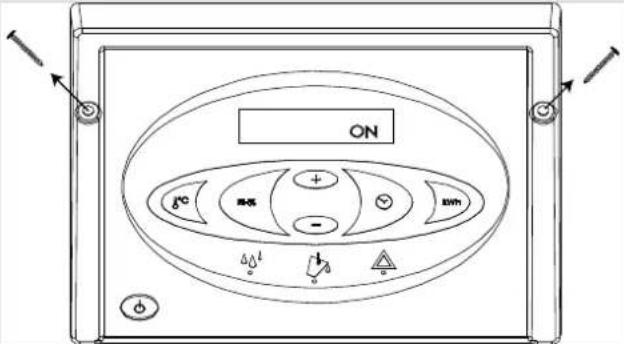

1	Die Schrauben auf beiden Seiten des Bedienfeldes lösen und das Bedienfeld vorsichtig an der Oberkante anheben.
2	Den Kabelbinder abschneiden, der die Batterie hält. Die Batterie austauschen und einen neuen, höchstens 2,5 mm breiten Kabelbinder verwenden.Nur Batterien vom Typ Alkaline AAA verwendenAbbildung der Leiterplatte mit Batterie im Schaltplan auf Seite 21.

Fortsetzung auf der nächsten Seite

Bedienungsanleitung, Fortsetzung

Fehlermitteilungen

Eine Übersicht möglicher Fehler, die einen normalen Betrieb unmöglich machen

Fehlermitteilung	Abbil-dung	Ursache	Abhilfe
Gelbes Licht an mittlerer LED mit Entleerungssymbol und FULL auf dem Display		Wasserbehälter voll oder Störung an Was-serpumpe (Zubehör)	Siehe Anleitung zum Entleeren unten oder Pumpenableitung überprüfen
Rotes Licht an rechter Warn-LED HIGH TEMP auf dem Display		Druck oder Temperatur im Hochdruckelement zu hoch	Filter und Entfeuchter auf Schmutz in den Luftwegen überprüfen
Rotes Licht an rechter Warn-LED AMBIENT TEMP auf dem Display		Raumtemperatur außerhalb des normalen Arbeitsbereiches	Den Entfeuchter im spezifizierten Temperaturbereich von 3°-32°C platzieren
Rotes Licht an rechter Warn-LED SENSOR FAIL auf dem Display. Einer der internen Sensoren ist defekt. Die +/- Tasten verwenden, um zwischen 3 möglichen Fehlern zu wechseln		SENSOR FAIL
		1: EVAP FAIL Thermometer des Verdampfers defekt	Autorisierten Servicetechniker hinzuziehen
		2: COND FAIL Thermometer des Kondensators defekt	Autorisierten Servicetechniker hinzuziehen
		3: ROOM FAIL Eingebautes Raumthermometer defekt	Autorisierten Servicetechniker hinzuziehen
Rotes Licht an rechter Warn-LED LP STOP auf dem Display.		Undichte Stelle im Kühlkreislauf	Autorisierten Servicetechniker hinzuziehen

Fortsetzung auf der nächsten Seite

Bedienungsanleitung, Fortsetzung

Entleeren des Was- serbehälters

Der Entfeuchter braucht zum Entleeren des Wasserbehälters nicht abgeschaltet zu werden. Er schaltet sich automatisch ab, wenn der Wasserbehälter entfernt wird.

Die Entleerung ist wie folgt vorzunehmen:

Schritt	Maßnahme	Abbildung

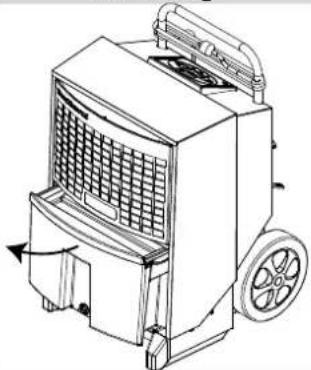

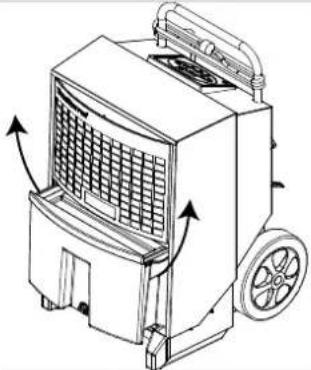

1	Den Wasserbehälter am vorderen Griff zur Hälfte aus dem Gerät ziehen
2	Seitlich in die Griffmulden des Wasserbehälters fassen und diesen aus dem Entfeuchter heraus-heben
3	Den Wasserbehälter über den seitlichen Gießer entleeren
4	Den Wasserbehälter wieder an seinen Platz setzenWichtig:Stellen Sie sicher, dass der Wasserbehälter wieder ganz eingeschoben ist.

Zubehör

Einführung

Nähere Einzelheiten zu den Zubehörteilen können von Dantherm angefordert werden.

Liste

Es folgt eine komplette Liste für die CDT–Reihe mit Abbildungen, Beschreibung und Artikel–Nummer:

Zubehör	Abbildung	Beschreibung	CDT-Typ	Artikel-Nr.
Hygrostat		Mit einem angeschlossenen Hygrostat kann der Entfeuchter abhängig von der aktuellen Luftfeuchte automatisch betrieben werden
		Hygrostate sind in zwei Ausführungen erhältlich: Hygrostat mit 0,4 m Netz-kabel, Klinkenstecker und Gerätehalterung	Alle	396242
			Alle	396241
		Hygrostat mit 3 m Kabel und Klinkenstecker
Absperrhahn und Schlauchgewinde		Kugelventil, Messing Schlauchgewinde und Schlauchschelle	Alle	396243
Kondenswasser-pumpe		Bei Verwendung einer Kondenswasserpumpe ent-fällt das Entleeren des Wasserbehälters	CDT 30/30S	075616
			CDT 40/40S/60	075617
Wandbeschlag		Mit dem Wandbeschlag kann der Entfeuchter an der Wand aufgehängt wer-den	CDT 30/30S	396247
			CDT 40/40S/60	396248
Dänischer Ste-cker mit Er-dungsstift (Ste-cker-Typ K)		Adapter für kontinentale geerdete Stecker	Alle	396249

Serviceanleitung

Übersicht

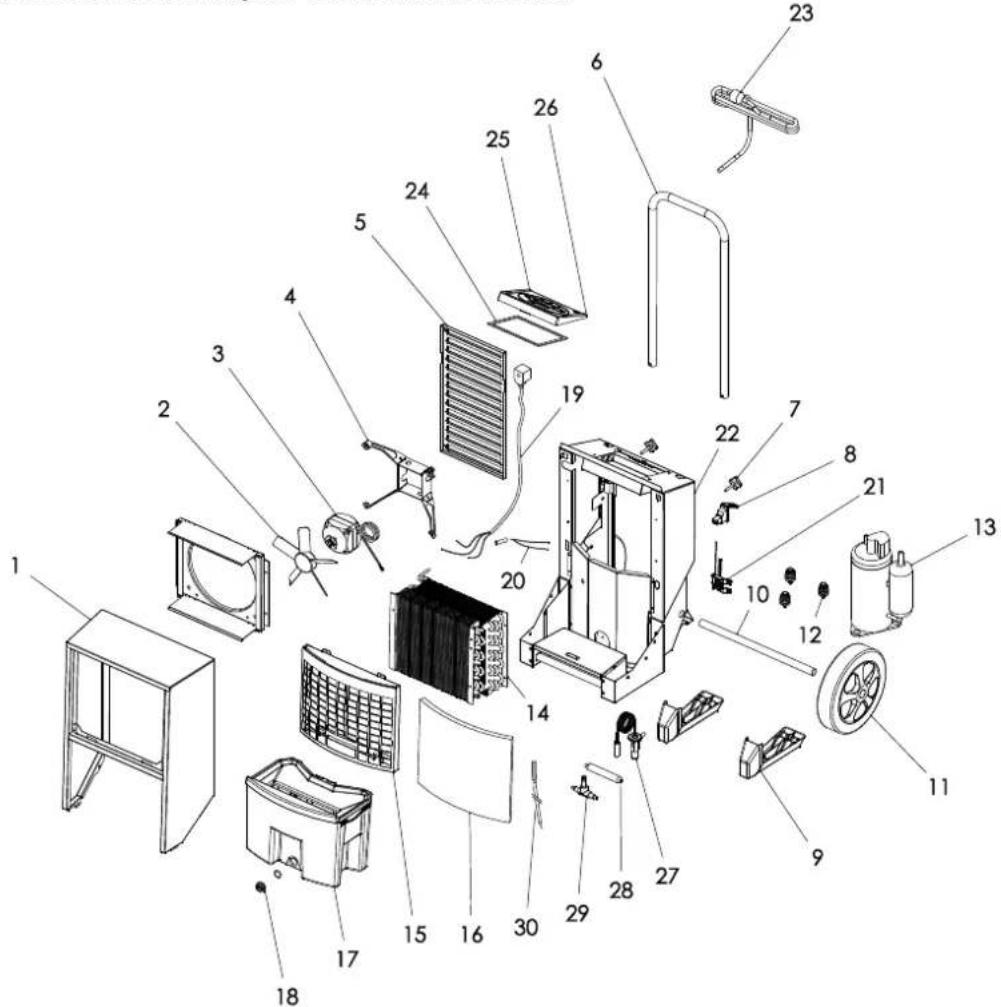

HINWEIS	Ersatzteile sind ab Seite 22aufgeführt.
Warnhinweis	Vor dem Service des Geräts stets die Stromversorgung unterbrechen!
Inhalt	Dieser Abschnitt enthält folgende Punkte:Übersicht....14Vorsorgliche Wartung....15Fehlersuche und -behebung....17Technische Daten....18Abmessungen....19Entsorgung....20Schaltplan....21Ersatzteile....22

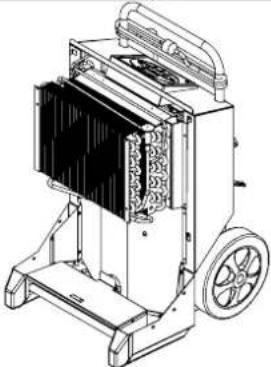

Vorsorgliche Wartung

Einführung	Im Interesse eines reibungslosen Betriebs muss der Entfeuchter regelmäßig gewartet werden.Nachfolgend werden die empfohlenen monatlich und jährlich durchzuführenden Maßnahmen beschrieben.
Wichtig	Vor vorsorglichen Wartungsarbeiten am Gerät stets die Stromversorgung unterbrechen!

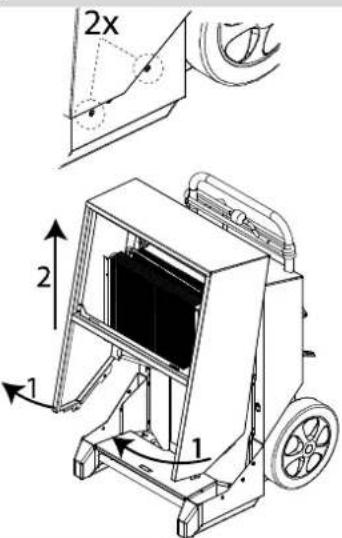

Monatliche Wartung Dabei ist wie folgt vorzugehen:

Schritt	Maßnahme

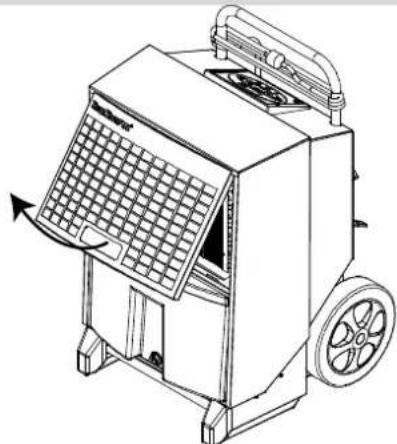

1	Das Frontgitter durch Kippen öffnen
2	Den Filter herausnehmen und mit lauwarmem Seifenwasser abspülen. Bei geringer Verschmutzung reicht Staubsaugen.Ist der Filter stark verschmutzt, sollte er ausgetauscht werden. Siehe Abschnitt über Ersatzteile
3	Den Wasserbehälter reinigen

Fortsetzung auf der nächsten Seite

Vorsorgliche Wartung, Fortsetzung

Monatliche Wartung, Fortsetzung

Schritt	Maßnahme
4	Die beiden Schrauben auf jeder Seite entfernen und die Haube um ca. 30° ankippenDie Haube abnehmen
6	Die Verdampferfläche mit einer wei-chen Bürste, einem Staubsauger oder mit Druckluft reinigen.Danach Haube und Wasserbehälter wieder einsetzen
7	Bei Durchführung der monatlichen Wartung NICHT den Serviceintervallzähler dieser Einheiten zurückstellen

Jährliche Wartung oder Wartung nach Serviceintervall-Zähler

Geben Sie den Entfeuchter nach Ablauf des Serviceintervalls oder mindestens einmal jährlich bei einer autorisierten Servicestelle ab.

Das Gerät wird dort sorgfältig gewartet und inspiziert sowie auf undichte Stellen im Kühlsystem und auf elektrische Sicherheit überprüft.

Dantherm bietet auch feste Servicekontakte mit einem 18-Punkte-Serviceprogramm.

Für nähere Einzelheiten wenden Sie sich an den nächsten Dantherm-Vertragshändler.

Fehlersuche und -behebung

Fehlersuche und – behebung

Zur Suche und Behebung eines Problems oder Fehlers ist nach dieser Tabelle vorzugehen:

Problem	Mögliche Ursache	Lösung
Entfeuchter startet nichtDisplay nicht eingeschaltet	Stecker nicht an Netzsteck-dose angeschlossen	Überprüfen, ob der Ent-feuchter an die Stromver-sorgung angeschlossen ist.Die Netzsteckdose gegebenenfalls mit einem anderen elektrischen Gerät überprü-fen
Entfeuchter startet nichtGrüne Kontrolllampe leuchtet nichtHYG STOP wird auf dem Display angezeigt	Das Hygrostat hat einen Luftfeuchtewert gemessen, der unter dem Sollwert liegt, und das Gerät zur Energie-einsparung abgeschaltet.	Sollwert des Hygrostaten verringern oder zu manuel-lem Betrieb wechseln. Siehe Abschnitt über Bedienung des eingebautenHygrostaten auf Seite 8
Gelbe Kontrolllampe leuchtetDisplay zeigt Full	Behälter voll oder Pumpe (Zubehör) blockiert	Wasserbehälter entleeren oder Pumpenblockade be-seitigen
Rote Kontrolllampe leuchtet	Fehler, der zur Betriebsunterbrechung führt	Siehe Tabelle zur Bedienungsanleitung auf Seite 11über Fehlermitteilungen
Entfeuchter läuftGrüne Kontrolllampe leuchtetSERVICE blinkt im Dis-play	Zeit für Serviceintervall ab-gelaufen	Das Produkt wie im Ab-schnitt über den Servicein-tervallzähler angegeben warten
Entfeuchter läuftWenn RH% aktiviert wird, erscheint im DisplaySENSOR FAIL	Sensor für relative Feuchte defekt	RH%-Sensor austauschen
kWh und Betriebsstun-den werden ohne Netz-strom nicht angezeigt	Datenspeicher-Batterie leer.	Batterie austauschen. Siehe Seite 10

Technische Daten

Allgemeine Daten

Die folgende Tabelle enthält die allgemeinen technischen Daten:

Daten	Einheit	CDT 30	CDT 40	CDT 60
Betriebsbereich –.Feuchte	%RH (r. F.)		40–100
%RH–Hysterese	%RH (r. F.)		4
Arbeitsbereich – Temperatur	°C		3–32
Netzstromanschluss	V/Hz		230/50
Max. Amperebelastung	A	2,7	3,6	4,9
Max. Eingangsleistung	kW	0,59	0,82	1,12
Luftleistung	m3/h	250	350	725
Kühlmittel	-	R134a	R407C	R407C
Kühlmittelauffüllung	kg	0,410	0,450	0,650
GWP (Global Warming Potential)	-	1300	1653
Fassungsvermögen des Wasserbehälters	l	7,0	14,0	14,0
Schalldruckpegel in 1 m Abstand	dB	56	59	62
Gewicht	kg	32	43	47
Schutzklasse	IP	x4
Filter	PPI		15/G1
kWh–Messgenauigkeit	%		±5%

EU-

Dantherm, Marienlystvej 65, DK-7800 Skive, erklärt unter eigener Verantwortung,

Konformitätserklärung dass das Produkt:

Luftentfeuchter, Typ CDT 30/40/60 MKII, Artikelnummer 351189/351191/351193: auf das sich diese Erklärung bezieht, den Bestimmungen der folgenden Richtlinien entspricht:

2006/42/EG Maschinenrichtlinie

2006/95/EG Niederspannungsrichtlinie

2004/108/EG EMV-Richtlinie

2004/12/EG Richtlinie über Verpackungen und Verpackungsabfälle

2002/95/EG RoHs-Richtlinie (Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten)

2002/96/EG Richtlinie über Elektro- und Elektronik-Altgeräte

sowie in Übereinstimmung mit folgenden harmonisierenden Normen hergestellt wird:

EN 12100:2010 Sicherheit von Maschinen

EN 60 335-1:2012 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke

EN 60 335-2-40:2003 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke

EN 61 000-6-2:2005 EMV

EN 61 000-6-3:2007 Emissionen

Skive, den 28.08.2012

Abmessungen

Abbildung

Das Gerät ist für langjährigen Betrieb ausgelegt. Wenn es entsorgt werden soll, hat dies gemäß aller einschlägigen gesetzlichen Vorschriften in umweltschonender Weise zu erfolgen.

Elektrische und elektronische Geräte und deren Batterien enthalten Stoffe, Komponenten und Substanzen, die der menschlichen Gesundheit und der Umwelt schaden können, wenn der Abfall nicht ordnungsgemäß entsorgt wird.

Elektrische und elektronische Geräte und Batterien sind mit einer durchkreuzten Mülltonne gekennzeichnet. Dies bedeutet, dass elektrische und elektronische Geräte und Batterien nicht zusammen mit Haushaltsabfällen entsorgt werden können, sondern getrennt gesammelt werden müssen.

Einige Batterien sind auch mit den chemischen Zeichen Hg (Quecksilber), Cd (Kadmi- um) oder Pb (Blei) gekennzeichnet. Dabei handelt es sich um besonders schädliche Substanzen. Daher ist es sehr wichtig, dass solche Batterien gesammelt werden. Für Sie als Verbraucher ist wichtig, dass Sie die verbrauchten Batterien an einer zugelassenen Sammelstelle abgeben. Dadurch tragen Sie dazu bei, dass die Batterien den gesetzli- chen Vorschriften entsprechend recycelt werden und nicht unnötig die Umwelt schädi- gen.

Dieses Produkt hat eine eingebaute Datenspeicher-Batterie. Wenn Ihre örtlichen Behörden eine Sammelstelle bzw. einen Recyclinghof eingerichtet haben, wo elektrische und elektronische Geräte und Batterien angenommen werden, entsorgen Sie das Produkt und dessen Batterie dort. Für nähere Einzelheiten wenden Sie sich an Ihre örtlichen Behörden.

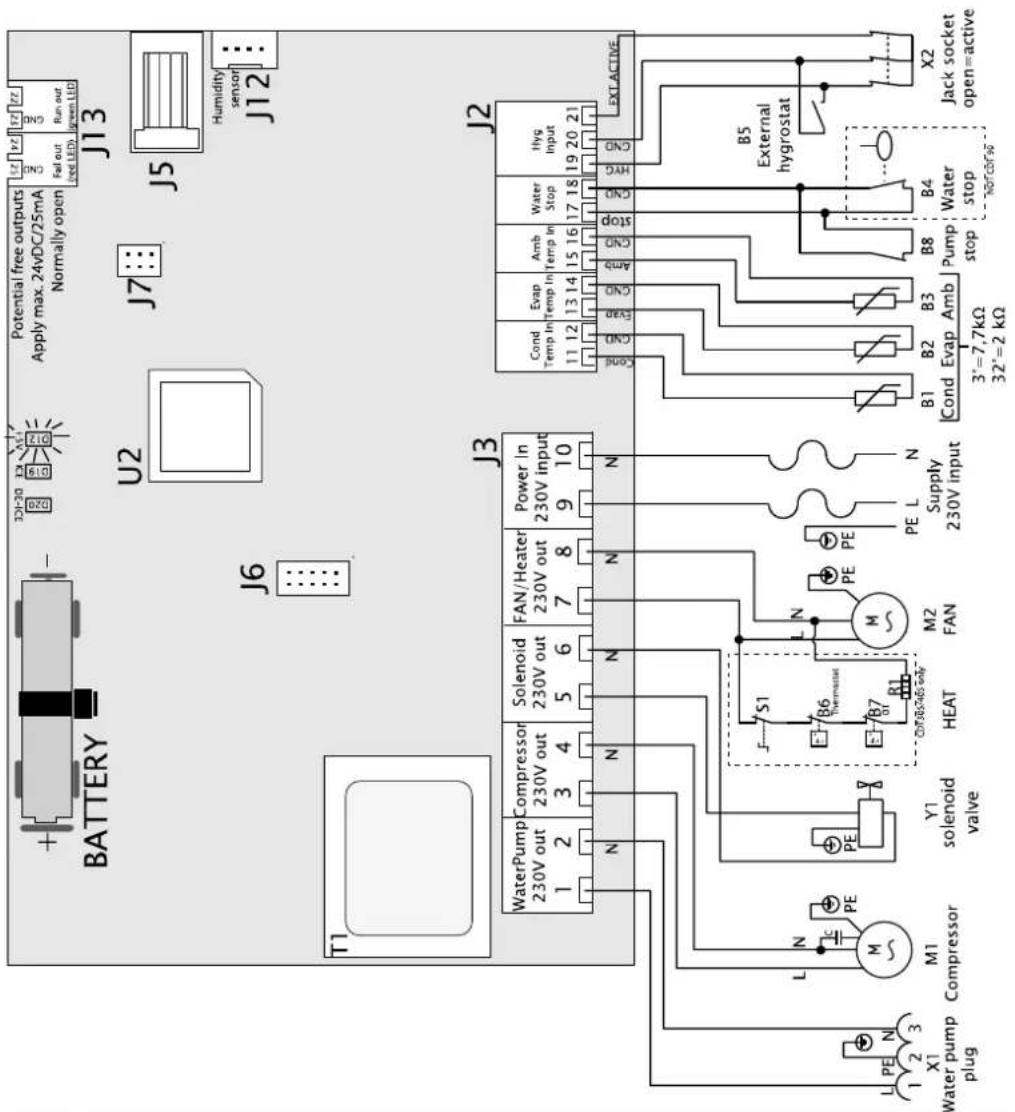

Schaltplan

Diagramm

g

Pos.	Beschreibung	Pos.	Beschreibung
B1	Temperatursensor für die Kondensatorfläche	J6	Nicht in Gebrauch
B2	Temperatursensor für die Verdampferfläche	J7	Werkseinstellungen
B3	Umgebungstemperatursensor	J12	Interner Hygrostat
B4	"Voller Wasserbehälter"-Sensor	J13	Zusätzlicher Ausgang
B5	Externer Hygrostat (Zubehör)	M1	Kältekompressor
B6	Thermostat (nur 30S/40S)	M2	Ventilatormotor
B7	Over Temperature (nur 30S/40S)	R1	Heizelement (nur 30S/40S)
B8	Externer Pumpenalarm (Zubehör)	S1	Heizelement ein/aus (nur 30S/40S)
D12	LED +Stromversorgungskontrolle	T1	Transformator
D19	LED Eis an Verdampferfläche	U2	CPU
D20	LED Enteisung aktiviert	X1	Stopfen für die Wasserpumpe
J2	Niederspannungsanschlüsse	X2	Stecker für externen Hygrostaten
J3	230V-Anschlüsse	Y1	Magnetventil (Druckausgleich)
J5	Nicht in Gebrauch

Ersatzteile

Explosionszeichnung Explosionszeichnung mit lieferbaren Ersatzteilen

Pos.	CDT 30	CDT 40	CDT 60	Beschreibung
1	036741	036986	037110	Frontabdeckung komplett
2	036826	036826	037101	Ventilatorflügel
3	032857	032857	032873	Ventilatormotor
4	032854	032854	032880	Ventilatoraufhängung
	072410	072410	072398	Ventilator komplett (Pos. 2, 3, 4)
5	036744	036960	037106	Luftausstoßgitter
6	036762	036959	036959	Griff
7	036847	036847	036847	Fingerschraube M6/15, 2 St.
8	072418	072418	072418	Einbaubuchse für RJ-Stecker
9	036730	036983	036983	Fuß – 2 St.
10	036844	037094	037094	Radachse
11	036731	036731	036731	Rad – 2 Stück
12	036896	036971	036971	Vibrationsdämpfer, 3 Stück für Kompressor

Fortsetzung auf der nächsten Seite

Ersatzteile, Fortsetzung

Ersatzteilliste, Fortsetzung

Pos.	CDT 30	CDT 40	CDT 60	Beschreibung
13	036895	036961	037107	Kompressor
14	036743	064863	037102	Kondensator-/Verdampferflächen
15	072258	072260	072262	Frontgitter, einschließlich Filter
16	036755	036957	037104	Filter, Luft
17	036737	036988	036988	Wasserbehälter, komplett
18	036845	036845	036845	Gewindestopfen, komplett
19	036740	036740	036740	Spule für Magnetventil
20	036733	036733	036733	Wasserstopp-Sensor
21	072416	072416	072416	Sensor-Satz AMB/RH%
22	071053	071057	071057	Kabel-Satz komplett einschl. Sensoren
23	072414	072414	072414	Netzkabel 3,5 m mit Stecker
24	037173	037173	037173	Dichtung für Verteilerdose
25	071049	071049	071049	Bedienfeld
26	072412	072412	072412	Hauptleiterplatte
27	na	046167	038570	Thermoventil mit Schelle
28	036758	037105	037105	Trockenfilter
29	036893	036893	036893	Magnetventil 1/4"
30	036761	036761	036761	Sensor, 2600 mm

Index

abmessungen.... 19

auspacken.... 4

batterie....10

Bedienfeld....3

betriebsstundenzähler 8

copyright .... 1

displaytexte 9

ein/aus 7

eingebauter Hygrostat....8;17

elektroanschluss 5

entleeren des Wasserbehälters 12

entsorgung 20

ersatzteile 22

fehlermitteilungen....11

fehlersuche und -behebung.... 17

funktion....3

funktionsweise 2

kühlkreislauf 3

lagerung....6

licht....17

optimaler Betrieb....5

position....5

schaltplan....21

stapeln 6

steckdose 5

stecker 17

technische Daten....18

textanzeigen ohne Netzstrom.... 9

transport 5

treppen 5

zielgruppe....1

zubehör....13

Contact Dantherm

Dantherm Air Handling A/S	Dantherm Air Handling AS	Dantherm Air Handling AB
Marienlystvej 65	Postboks 4	Virkesgatan 5
7800 Skive	3101 Tønsberg	614 31 Söderköping
Denmark	Norway	Sweden
	Besøksadresse: Skallestad, Nøtterøy

Phone [phone]	Phone [phone]	Phone +(0) 121 130 40
Fax [phone]	Fax [phone]	Fax +(0) 121 133 70

[e-mail]	[e-mail]	[e-mail]
www.dantherm.com	www.dantherm.no	www.dantherm.se
