Тип продукта	Беспроводной пульт для осушителя Dantherm (серия CDP/CDP-T/CDF 40-50-70)
Бренд	Dantherm
Модель	DRC 1
Дисплей	ЖК-экран с шкалами влажности (0–99 % RH) и температуры (0–40 °C)
Питание	2 батарейки AAA (не входят в комплект) или USB для обновления ПО
Дальность беспроводной связи	До 50 метров (в зависимости от условий)
Основные функции	Управление осушением, нагревом, вытяжным вентилятором; отображение сигналов тревоги; удаленная блокировка
Настройки пользователя	Уставка влажности и температуры
Настройки установщика	Уставка вытяжного вентилятора, интервал технического обслуживания (1–99 недель)
Сигналы тревоги	Неисправность датчика, низкое/высокое давление, обслуживание, выход параметров окружающей среды за пределы
Сопряжение	Беспроводное с блоком осушителя (процедура описана в руководстве)
Блокировка	Переключатель в отсеке для батареек для отключения кнопок
Навигация	Кнопки Вверх/Вниз, Влево/Вправо, Ввод
Обслуживание	Замена батареек; возможен сброс длительным нажатием (10 с) на левую кнопку
Размеры (приблизительные)	Примерно 12 x 8 x 2 см (без подставки)
Вес (приблизительно)	Примерно 150 г (с батарейками)
Рабочая температура	0–40 °C
Рабочая влажность	0–99 % RH
Совместимость	Осушители Dantherm CDP, CDP-T, CDF 40, 50, 70
Обновление программного обеспечения	Через USB-кабель (тип micro-USB)
Гарантия	Обратитесь к руководству или продавцу

Часто задаваемые вопросы - DRC 1 Dantherm

Как выполнить сопряжение пульта DRC1 с осушителем?

Вставьте батарейки в DRC1. Экран мигает. Пока DRC1 ищет блок (2 минуты), одновременно нажмите и удерживайте 5 секунд кнопки ВВЕРХ и ВНИЗ на осушителе. Если сопряжение успешно, загорится значок приема и блок покажет 'Conn' на 3 секунды.

Что делать, если сопряжение не удалось?

Если отображается 'At' и значок приема мигает, сбросьте DRC1, нажав левую кнопку на 10 секунд. Выключите и снова включите осушитель через 5 секунд, затем повторите процедуру сопряжения.

Как изменить уставку влажности?

Нажмите кнопку ВВОД на 3 секунды для входа в меню пользователя. Значок осушения мигает. Используйте кнопки ВВЕРХ/ВНИЗ для регулировки значения (шаг 1% RH). Нажмите ВВОД для подтверждения.

Как настроить температуру нагрева?

В меню пользователя (долгое нажатие ВВОД), после установки влажности мигает значок нагрева. Используйте ВВЕРХ/ВНИЗ для выбора от 5 °C до 34 °C (шаг 1 °C). Подтвердите ВВОД.

Что означает значок предупреждения (восклицательный знак)?

Значок предупреждения указывает на активную тревогу. Используйте кнопки ВВЕРХ/ВНИЗ для отображения кода ошибки. Возможные тревоги: HP (высокое давление), LP (низкое давление), SEnS (неисправность датчика), Abt/Abrh (выход параметров окружающей среды за пределы). Обратитесь к руководству для рекомендуемых действий.

Как заблокировать кнопки пульта?

Откройте отсек для батареек и установите внутренний переключатель в положение 'заблокировано'. Кнопки будут отключены, но дисплей продолжит показывать последние измерения. Для разблокировки верните переключатель в положение разблокировки.

Как сбросить сигнал тревоги техобслуживания?

Нажмите кнопку ВПРАВО на 5 секунд для входа в меню установщика. Перейдите к значку обслуживания (гаечный ключ). Используйте ВЛЕВО/ВПРАВО для установки интервала на 0 (отключено) или новое значение (1-99 недель). Подтвердите ВВОД.

Какова максимальная дальность действия DRC1?

Дальность может достигать 50 метров в оптимальных условиях. Препятствия (стены, металлические конструкции) могут уменьшить дальность.

Сколько пультов можно подключить к одному осушителю?

Несколько панелей DRC1 могут быть сопряжены с одним блоком осушителя. Каждый пульт работает независимо.

Как обновить ПО пульта DRC1?

Подключите USB-кабель (micro-USB) пульта DRC1 к компьютеру. Загрузите последнюю прошивку с сайта Dantherm и следуйте инструкциям по обновлению. USB-кабель также может служить внешним питанием.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ DRC 1 Dantherm

Беспроводная панель дистанционного управления DRC1 (ru) оглавление

обзор 68

Подключение....69

Общие сведения....70

Заданные значения меню настроек пользователя ....71

Меню установщика ....72

Аварийные оповещения....73

обзор

Внимание! Оператор обязан прочитать и понять данное Руководство по техническому

обслуживанию и прочую предоставленную информацию, а также соблюдать установленный порядок действий.

Перед использованием панели управления необходимо полностью прочитать руководство. Крайне важно знать надлежащий порядок действий при работе с устройством и соблюдать все меры предосторожности во избежание возможного повреждения оборудования или травмирования персонала.

Описание изделия Блок DRC1 является беспроводной панелью дистанционного управления для

использования с осушителями Dantherm CDP/CDP-T/CDF 40-50-70.

В данном Руководстве содержится информация о том, как использовать беспроводную панель DRC1 для дистанционного управления осушителем.

В зависимости от условий радиус действия панели DRC1 составляет до 50 м.

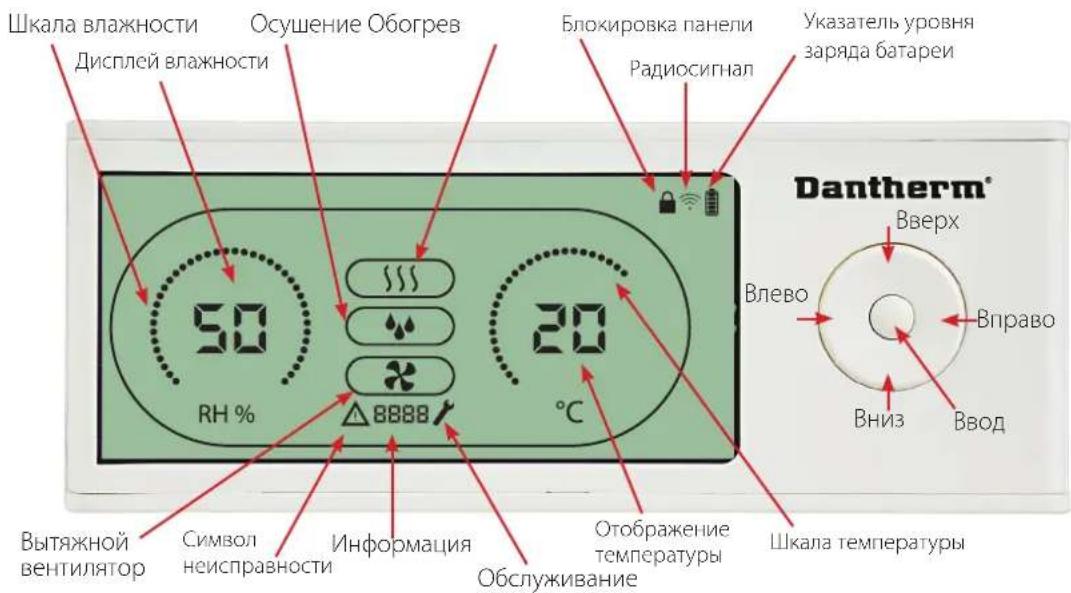

Схема панели управления

Шкала влажности Осушение Обогрев Блокировка панели Указатель уровня дисплей влажности Радиосигнал заряда батареи 50 RH % 20 °C Вверх Влево Вправо Вниз Ввод Данtherm® Вытяжной вентилятор Символ неисправности Информация Обслуживание Отображение температуры Шкала температуры

Шкала влажности и температуры

Диапазон температуры на шкале от 0° до 40°C

Диапазон относительной влажности на шкале от 0% до 99% RH

антенна

Кабель USB Кабель USB предназначен для обновления программного обеспечения.

Кроме того, он может использоваться для подачи внешнего электропитания.

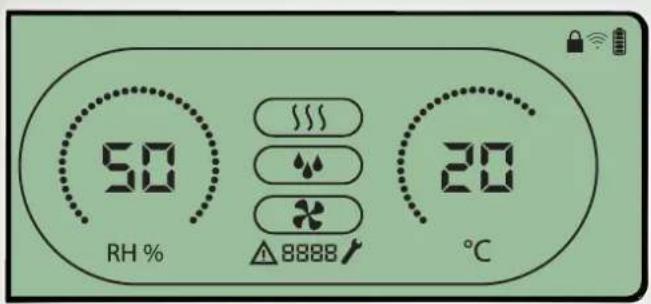

Подключение

Режим подключения

Перед использованием панель DRC1 необходимо подключить к осушителю CDP. В этом разделе описано, как подключить панель управления DRC1 к осушителю.

Подключение

50 RH % 30 8888 °C

Dantherm®

Порядок выполнения

1. Вставьте элементы питания > Должна включиться подсветка дисплея (если подсветка дисплея не включается, удерживайте левую кнопку нажатой в течение 10 секунд и дождитесь включения подсветки)

После этого DRC1 будет искать осушитель в течение 2 минут; в этот период можно выполнить соединение двумя способами.

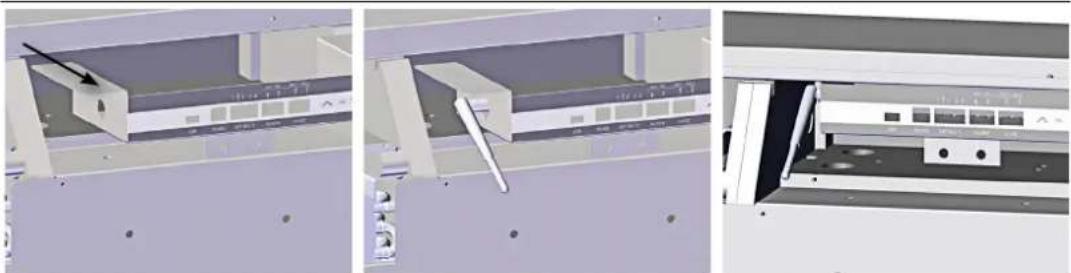

2.a. Одновременно удерживать кнопки «Вверх» и «Вниз» на CDP в течение 5 секунд. Примечание: Это необходимо сделать, пока панель управления DRC1 выполняет поиск осушителя.

USB RS485 EXT RHT ALAM 17VDC

OK 5 s.

Если эта процедура не работает

Выключить осушитель, подождать 5 секунд и снова включить его. -

1. Осушитель передаст панели управления свой серийный номер При успешном соединении загорится символ радиосигнала.

2. Осушитель подтвердит соединение отображением кода «Сон» в течение 3 секунд

К осушителю можно подключить несколько панелей управления.

Управление

Крайний
СИМВОЛ

Потеря соединения

Нажать и удерживать в течение 10 секунд для сброса серийного номера, сохраненного в памяти панели управления DRC1.

Ввод нажать и удерживать в течение 3 секунд для входа в меню настроек пользователя Кнопки Вверх и Вниз служат для переключения между символами.

Кнопки Влево и Вправо изменяют устанавливаемое значение 1 нажатие = 1 единица Ввод служит для подтверждения установленного значения и автоматического переключения к следующему символу или выхода из меню

Нажать и удерживать в течение 5 секунд кнопку Вправо для входа в меню настроек установщика. (Перед этим необходимо выйти из меню настроек)

Если в течение 10 секунд не будет нажата какая-либо кнопка, произойдет выход из меню панели управления и возврат к экрану показаний

В случае потери соединения на дисплее загорается символ и отображается надпись, а символ радиосигнала начинает мигать

Следует перезагрузить панель управления DRC1 и выполнить повторное соединение.

Стандартные показания

Стандартные показания при подключении:

-Состояние готовности, шкалы RH и °C

-Компрессор активен, отображается символ осушки воздуха

Общие сведения

Эксплуатация

Нажать и удерживать в течение 10 секунд для сброса серийного номера, сохранённого в памяти панели управления DRC1.

Нажать и удерживать в течение 3 секунд для входа в меню настроек пользователя.

Нажать и удерживать в течение 5 секунд для входа в меню установщика.

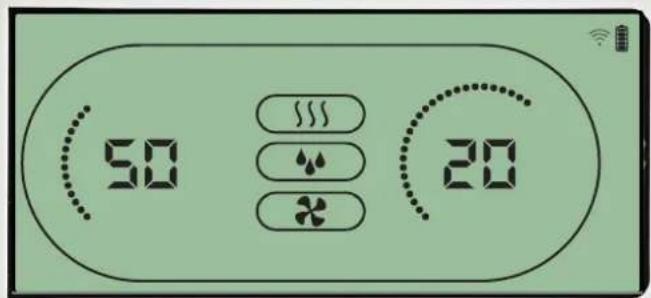

Во время работы осушителя на дисплее панели управления DRC1 отображается символ осушки.
При включении нагрева воздуха на дисплее панели управления отображается символ нагрева.
При включении вытяжного вентилятора на дисплее панели управления отображается соответствующий символ

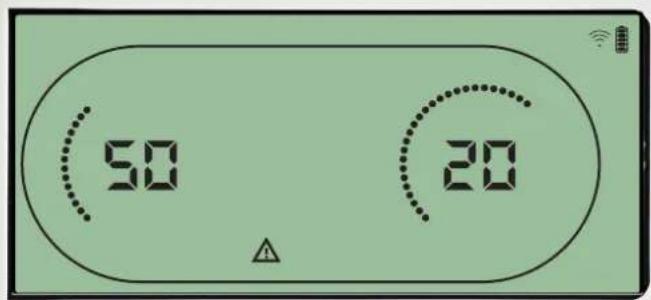

Состояние неисправности

(50 20

Dantherm®

В режиме отказа на дисплее панели управления будет отображаться символ предупреждения

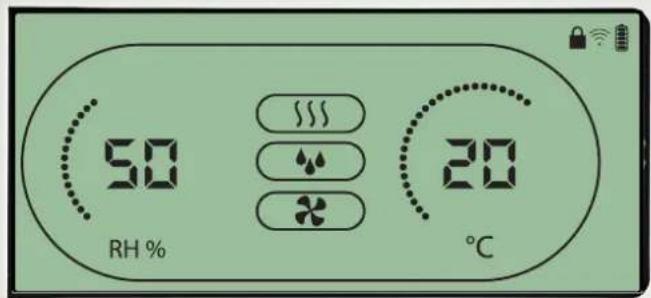

Блокировка панели управления

50 RH % 30 °C

Dantherm®

Панель управления DRC1 оборудована выключателем, находящимся в батарейном отсеке. При переводе выключателя в положение «lock» кнопки панели управления становятся неактивными. Дисплей по-прежнему будет отображать информацию, но ввод информации пользователем будет невозможен.

Заданные значения меню настроек пользователя

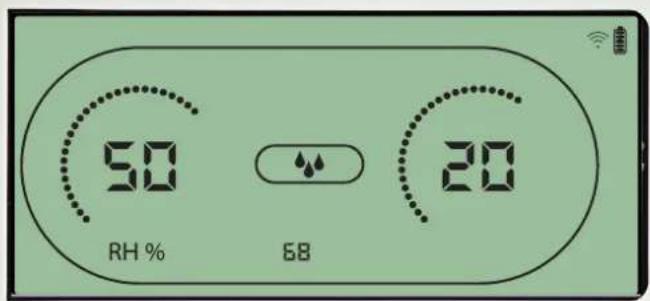

Заданное значение осушения

Нажать и удерживать в течение 3 секунд для входа в меню настроек пользователя. Нажать для подтверждения.

Уменьшить на 1 единицу

Увеличить на 1 единицу

Переключение между символами

Переключение между символами

50 RH % 68 20

Dantherm®

Значение влажности и символ осушения мигают.

На дисплее отображается желаемое значение влажности.

Пока значение мигает, его можно увеличить или уменьшить нажатием кнопок панели управления DRC1 Вверх (увеличить) или Вниз (уменьшить).

Для подтверждения выбранного значения влажности и перехода к следующей странице меню необходимо нажать Ввод.

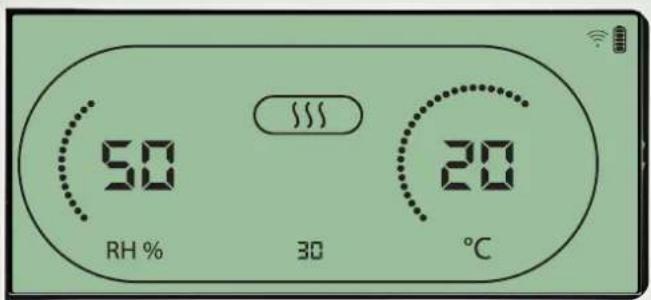

Заданное значение температуры

Нажать и удерживать в течение 3 секунд для входа в меню настроек пользователя. Нажать для подтверждения.

Уменьшить на 1 единицу

Увеличить на 1 единицу

Переключение между символами

Переключение между символами

50 RH % 30 20 °C

Dantherm®

Значение температуры и символ нагрева начнут мигать

На дисплее отобразится желаемое значение температуры. Пока значение мигает, его можно увеличить или уменьшить нажатием кнопок панели управления DRC1 Вверх (увеличить) или Вниз (уменьшить).

Максимум: 34 °C, Минимум: 5 °C Для подтверждения выбранного значения и перехода к следующей странице меню необходимо нажать Ввод.

Меню установщика

Нажать и удерживать в течение 5 секунд для входа в меню установщика.

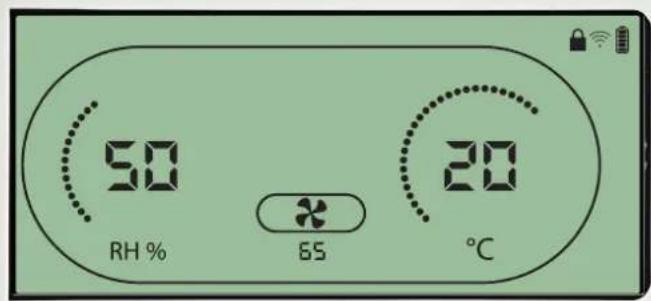

Заданное значение для вентилятора.

Уменьшить на 1 единицу

Увеличить на 1 единицу

Переключение между символами

Переключение между символами

Нажать для подтверждения.

50 RH % 65 20 ℃

Dantherm®

Символ вытяжного вентилятора мигает с частотой 0,5 Гц, в информационной строке указано заданное значение для вытяжного вентилятора.

Кнопки Влево и Вправо уменьшают и увеличивают значение. Для подтверждения выбранного значения влажности и перехода к следующему символу необходимо нажать Ввод.

Если изменения не подтверждены, новое заданное значение не сохранится

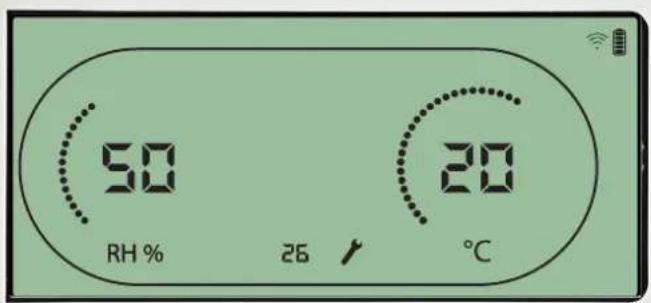

ервал обслуживания

Увеличить на 1 единицу

Переключение между символами

Переключение между символами

Нажать для подтверждения.

50 RH % 26 °C 20

Dantherm®

Пока символ интервала обслуживания мигает, значение интервала можно увеличить с помощью кнопки Вправо или уменьшить с помощью кнопки Влево.

Максимальное значение 99 недель. Минимальное значение 1 неделя.

Аварийные оповещения

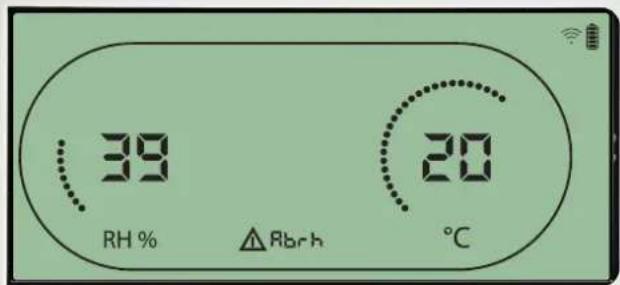

Внешние условия Режим готовности 2

Нажать и удерживать в течение 3 секунд для входа в меню настроек пользователя.

Нажать и удерживать в течение 5 секунд для входа в меню настроек установщика.

39 RH % Abrh 20 °C

Dantherm®

Если параметры внешних условий выходят за пределы рабочего диапазона, панель управления DRC1 переходит в режим готовности 2.

Когда панель управления находится в режиме готовности 1, на дисплее отображаются показания температуры и относительной влажности.

Это состояние корректируется, только когда температура (abt) или влажность (abrh) окружающего воздуха находятся в пределах установленного диапазона, и не может быть сброшено.

Только в этом случае можно изменить заданные значения с помощью меню настроек.

При входе в меню настроек вместо кода «Abt/Abrh» в строке информации будет отображаться погасший символ оповещения и заданное значение.

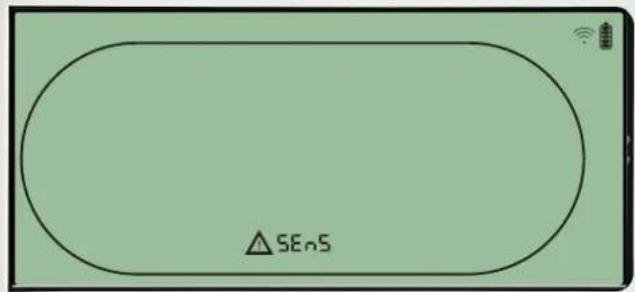

Неисправность датчика

Нажать для определения неисправного датчика.

Нажать для определения неисправного датчика.

SEnS

Dantherm®

При обнаружении неисправности датчика осушитель прекращает работу.

Сбросить предупреждение о неисправности датчика с помощью панели управления DRC1 невозможно.

Чтобы определить, какой датчик (датчики) неисправен, следует нажать кнопки Вверх или Вниз.

Если неисправны все датчики, отображаются коды в следующей последовательности: «COnd»▲▼ «EVAP»▲▼ «RH/T»

Войти в меню настроек для изменения заданных значений невозможно

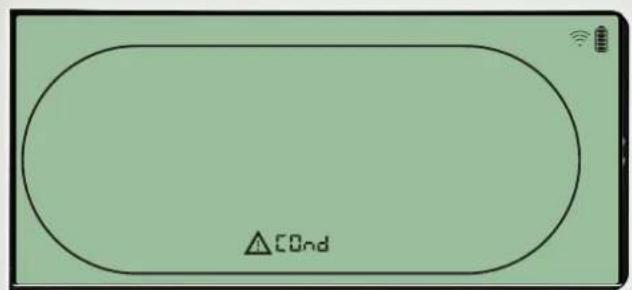

Неисправность датчика конденсатора

C0nd

Dantherm®

В случае неисправности датчика конденсатора при нажатии кнопок Вверх или Вниз, когда на дисплее отображается код неисправности «SEnS», будет отображаться код «COnd».

Если в течение 10 секунд не будет нажата какая-либо кнопка, на дисплее вновь отобразится «SEnS». Войти в меню настроек для изменения заданного значения невозможно.

Аварийные оповещения (продолжение)

Неисправность датчика испарителя

Нажать для определения неисправного датчика.

Нажать для определения неисправного датчика.

EURP

Dantherm

В случае неисправности датчика испарителя при нажатии кнопок Вверх или Вниз, когда на дисплее отображается код неисправности «SEnS», будет отображаться код «EVAP».

Если датчик испарителя исправен, должен отображаться код «EVAP».

Если в течение 10 секунд не будет нажата какая-либо кнопка, на дисплее вновь отобразится код неисправности «SEnS».

Войти в меню настроек для изменения заданного значения невозможно.

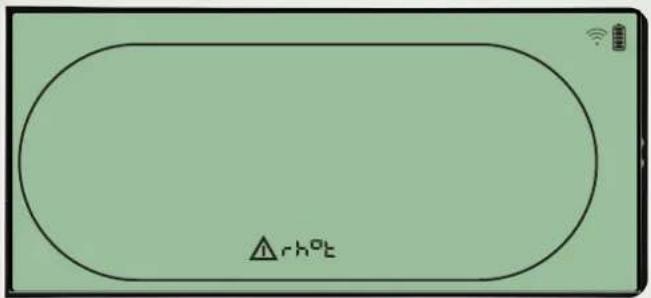

Неисправность датчика RH/T

Нажать для определения неисправного датчика.

Нажать для определения неисправного датчика.

rh°t

Dantherm®

В случае неисправности датчика RH/T при нажатии кнопок Вверх или Вниз, когда на дисплее отображается код неисправности «SEnS», будет отображаться код «rh°t». Если датчик RH/T исправен, должен отображаться код «rh°t».

Если в течение 10 секунд не будет нажата какая-либо кнопка, на дисплее вновь отобразится код неисправности «SEnS».

Войти в меню настроек для изменения заданного значения невозможно.

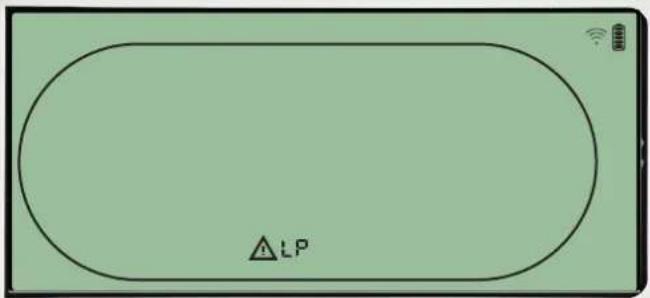

Чрезмерно низкое давление

LP

Dantherm®

Осушитель прекращает работу при обнаружении чрезмерно низкого давления. Сбросить предупреждение о неисправности с помощью панели управления DRC1 невозможно.

Войти в меню настроек для изменения заданного значения невозможно.

Аварийные оповещения (продолжение)

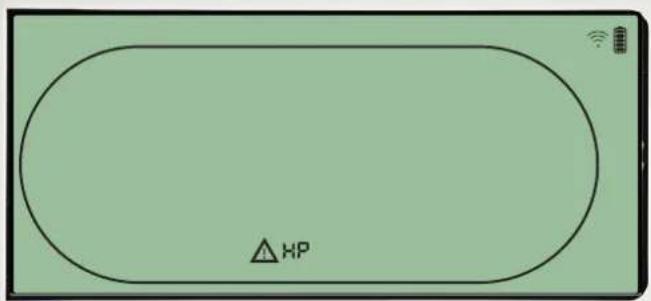

Чрезмерно высокое давление

HP

Dantherm®

Осушитель прекращает работу при обнаружении чрезмерно высокого давления. Сбросить предупреждение о неисправности с помощью панели управления DRC1 невозможно.

Меню настроек недоступно для изменения заданных значений.

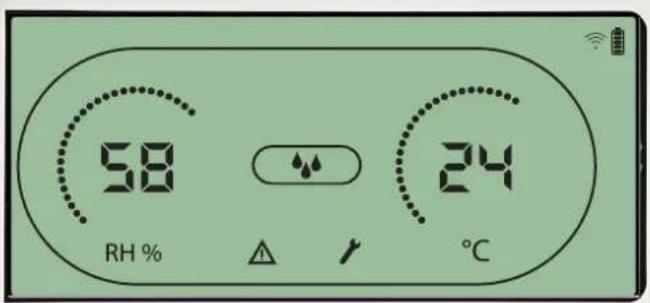

Оповещение о необходимости обслуживания

Нажать и удерживать в течение 5 секунд для входа в меню настроек установщика.

58 RH % 24 ℃

Dantherm®

При наступлении времени обслуживания осушителя появится символ обслуживания. Это оповещение не влияет на работу осушителя.

Для сброса оповещения необходимо:

• Нажать кнопку Вправо и удерживать ее в течение 5 секунд для входа в меню установщика.
• Нажать Вверх/Вниз для переключения на символ обслуживания.
• Нажать Влево/Вправо для установки значения желаемого интервала обслуживания, начиная с 0.
• Подтвердить заданный интервал обслуживания нажатием Ввод.

Приоритет оповещений

HP	Высокий приоритет
LP
SEnS
Abt
Abrh	Низкий приоритет

Перечень выше показывает приоритет оповещений в случае нескольких оповещений одновременно.
