Producttype	Draadloze afstandsbediening voor Dantherm luchtontvochtiger (serie CDP/CDP-T/CDF 40-50-70)
Merk	Dantherm
Model	DRC 1
Display	LCD-scherm met schalen voor luchtvochtigheid (0–99% RV) en temperatuur (0–40 °C)
Voeding	2 AAA-batterijen (niet inbegrepen), of USB voor software-update
Draadloos bereik	Tot 50 meter (afhankelijk van omstandigheden)
Hoofdfuncties	Bediening van ontvochtiging, verwarming, extractieventilator; weergave van alarmen; afstandsvergrendeling
Gebruikersinstellingen	Ingestelde waarde voor luchtvochtigheid en temperatuur
Installateurinstellingen	Ingestelde waarde extractieventilator, onderhoudsinterval (1–99 weken)
Alarmen	Sensorstoring, lage/hoge druk, onderhoud, omgevingsomstandigheden buiten bereik
Koppelen	Draadloos met de ontvochtigingseenheid (procedure beschreven in de handleiding)
Vergrendeling	Schakelaar in het batterijvak om knoppen uit te schakelen
Navigatie	Knoppen Omhoog/Omlaag, Links/Rechts, Enter
Onderhoud	Vervangen van batterijen; reset mogelijk door lang indrukken (10 s) van de linkerknop
Afmetingen (bij benadering)	Ongeveer 12 x 8 x 2 cm (zonder houder)
Gewicht (ca.)	Ongeveer 150 g (met batterijen)
Bedrijfstemperatuur	0–40 °C
Bedrijfsvochtigheid	0–99% RV
Compatibiliteit	Dantherm luchtontvochtigers CDP, CDP-T, CDF 40, 50, 70
Software-update	Via USB-kabel (micro-USB-type)
Garantie	Raadpleeg de handleiding of de verkoper

Veelgestelde vragen - DRC 1 Dantherm

Hoe koppel ik de DRC1 afstandsbediening aan de luchtontvochtiger?

Plaats de batterijen in de DRC1. Het scherm knippert. Terwijl de DRC1 zoekt naar de eenheid (2 minuten), houdt u de knoppen OMHOOG en OMLAAG van de luchtontvochtiger tegelijkertijd 5 seconden ingedrukt. Als het koppelen lukt, gaat het ontvangstpictogram branden en toont de eenheid 'Conn' gedurende 3 seconden.

Wat te doen als het koppelen mislukt?

Als 'At' wordt weergegeven en het ontvangstpictogram knippert, reset dan de DRC1 door de linkerknop 10 seconden ingedrukt te houden. Schakel de luchtontvochtiger uit en na 5 seconden weer in, en herhaal de koppelingsprocedure.

Hoe wijzig ik de ingestelde luchtvochtigheid?

Houd de knop ENTER 3 seconden ingedrukt om naar het gebruikersmenu te gaan. Het pictogram voor ontvochtiging knippert. Gebruik de knoppen OMHOOG/OMLAAG om de waarde aan te passen (in stappen van 1% RV). Druk op ENTER om te bevestigen.

Hoe stel ik de verwarmingstemperatuur in?

In het gebruikersmenu (lang indrukken van ENTER), nadat u de luchtvochtigheid hebt ingesteld, knippert het verwarmingspictogram. Gebruik OMHOOG/OMLAAG om te kiezen tussen 5 °C en 34 °C (in stappen van 1 °C). Bevestig met ENTER.

Wat betekent het waarschuwingspictogram (uitroepteken)?

Het waarschuwingspictogram geeft een actief alarm aan. Gebruik de knoppen OMHOOG/OMLAAG om de foutcode weer te geven. Mogelijke alarmen zijn: HP (hoge druk), LP (lage druk), SEnS (sensorstoring), Abt/Abrh (omgevingsomstandigheden buiten bereik). Raadpleeg de handleiding voor aanbevolen acties.

Hoe vergrendel ik de knoppen van de afstandsbediening?

Open het batterijvak en zet de interne schakelaar in de stand 'vergrendeld'. De knoppen worden uitgeschakeld, maar het display blijft de laatste metingen tonen. Om te ontgrendelen, zet u de schakelaar terug in de ontgrendelde stand.

Hoe reset ik het onderhoudsalarm?

Houd de knop RECHTS 5 seconden ingedrukt om naar het installateurmenu te gaan. Navigeer naar het onderhoudspictogram (moersleutel). Gebruik LINKS/RECHTS om het interval op 0 (uitschakelen) of een nieuwe waarde (1-99 weken) in te stellen. Bevestig met ENTER.

Wat is het maximale bereik van de DRC1?

Het bereik kan tot 50 meter bedragen onder optimale omstandigheden. Obstakels (muren, metalen constructies) kunnen het bereik verminderen.

Hoeveel afstandsbedieningen kunnen er op één luchtontvochtiger worden aangesloten?

Meerdere DRC1-panelen kunnen aan dezelfde ontvochtigingseenheid worden gekoppeld. Elke afstandsbediening werkt onafhankelijk.

Hoe werk ik de software van de DRC1 bij?

Sluit de USB-kabel (micro-USB) van de DRC1 aan op een computer. Download de nieuwste firmware van de Dantherm-website en volg de update-instructies. De USB-kabel kan ook als externe voeding worden gebruikt.

GEBRUIKSAANWIJZING DRC 1 Dantherm

Draadloze afstandsbediening DRC1 (nl)

Inhoudsopgave

Overzicht 86

Koppelen....87

Algemene informatie 88

Gebruikersmenu - Setpoints 89

Het is de verantwoordelijkheid van de gebruiken om deze servicehandleiding en andere verstrekte informatie te lezen en begrijpen en om de juiste bedieningsprocedure te gebruiken.

Lees de gehele handleiding voordat u het bedieningspaneel in gebruik neemt. Het is belangrijk om bekend te zijn met de juiste bedieningsprocedures voor de unit en alle veiligheidsmaatregelen, om de kans op beschadiging van eigendommen en/of persoonlijk letsel te vermijden.

Productbeschrijving

De DRC1 is een draadloos afstandsbedieningspaneel voor gebruik met de ontvochtigerreeks CDP/CDP-T/CDF 40-50-70 van Dantherm.

In deze handleiding leert u hoe u uw bevochtiger bedient met behulp van het afstandsbedieningspaneel DRC1.

Het bereik van de DRC1 is maximaal 50 meter, afhankelijk van de omstandigheden.

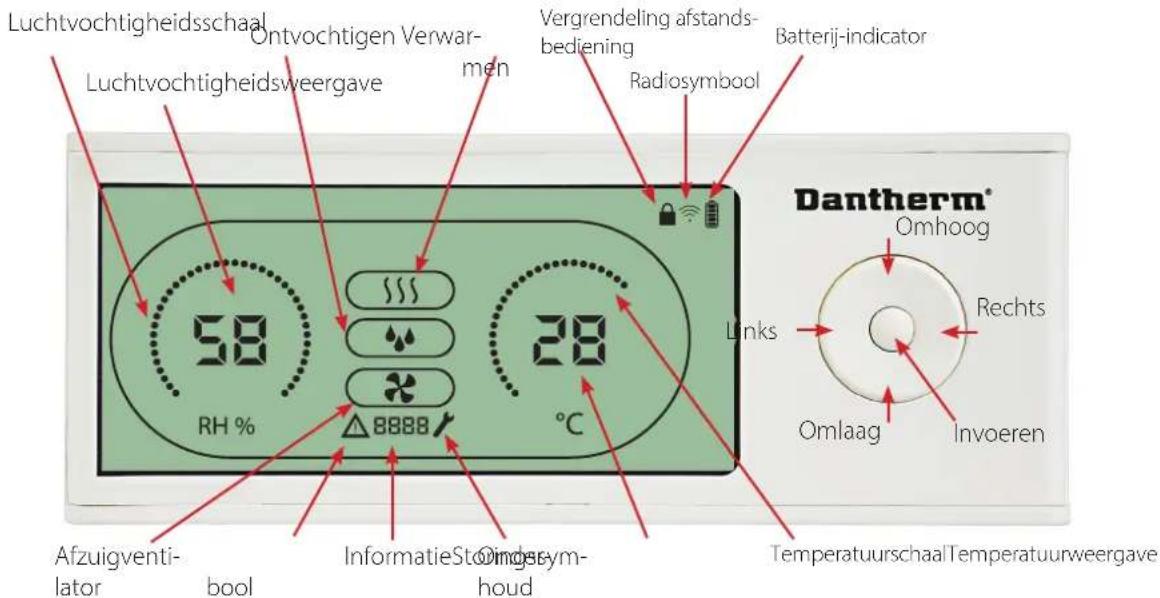

Indeling bedieningspaneel

Luchtvochtigheids- en temperatuurschaal.

Temperatuurschaal van 0 tot 40 °C.

Luchtvochtigheidsschaal van 0 tot 99% RH

Antennes

USB-kabel De USB-kabel dient voor het updaten van de software. Hij kan ook worden gebruikt als externe voeding.

Koppelen

Koppelingsmodus

Vóór het gebruik moet de DRC1 worden gekoppeld aan de CDF-unit. In dit hoofdstuk wordt beschreven hoe u de DRC1 koppelt aan de ontvochtiger.

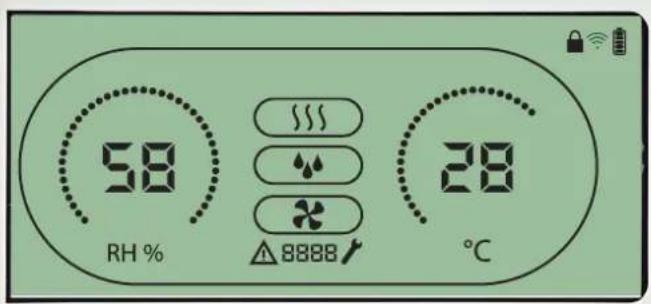

Koppelen

58 RH % 333 400 400 28 8888 ℃

Dantherm®

Procedure

1. Plaats batterijen > Display knippert (als hij niet knippert, houdt u de linkerknop 10 seconden lang ingedrukt en wacht u tot de display gaat knipperen)

De DRC1 zoekt 2 minuten lang naar de ontvochtiger; in deze tijd kan de koppeling op twee manieren worden uitgevoerd:

2.a. Houd de knop Omhoog en Omlaag op de CDP 5 seconden lang tegelijkertijd ingedrukt

2.b. Schakel de ontvochtiger uit, wacht 5 seconden en schakel hem dan weer in.-

Opmerking: Dit moet gebeuren terwijl de DRC1 zoekt naar de ontvochtiger.

1. De ontvochtiger stuurt een serienummer naar de DRC1.

Wanneer het koppelen geslaagd is, gaat het radiopictogram aan.

1. De ontvochtiger bevestigt de verbinding door 3 seconden lang de code "Conn" weer te geven [Donn]

Er kunnen meerdere afstandsbedieningspanelen worden aangesloten op de ontvochtiger.

INVOEREN 3 seconden ingedrukt houden om gebruikersmenuconfiguratie te openen

Knop OMHOOG en OMLAAG om tussen de pictogrammen te navigeren

Knop LINKS en RECHTS om setpointwaarde te wijzigen; 1 keer drukken = 1 eenheid

Met INVOEREN bevestigt u de nieuwe setpointwaarde en schakelt u automatisch over naar het volgende pictogram of sluit u het menu af

Houd RECHTS 5 seconden ingedrukt om de installateursmenuconfiguratie te openen. (Sluit eerst het configuratiemenu af)

Wanneer er 10 s lang op geen van de knoppen wordt gedrukt, sluit de DRC1 het menu af en keert hij terug naar het meetwaardenscherm

Koppelen mislukt

Houd 10 seconden ingedrukt om het in de DRC1 opgeslagen serienummer te resetten.

Als het koppelen mislukt worden △ en Cnn weergegeven op de display en knippert het radiosymbool

Reset de DRC1 en voer het koppelingsproces opnieuw uit.

Standaardmeetwaarden

Standaardmeetwaarden bij verbinding:

- Stand-by: RH- en °C-schaal

- Compressor actief: ontvochtigingssymbool aan

Algemene informatie

Bediening

Houd 10 seconden

ingedrukt om het in de

DRC1 opgeslagen seri-

enummer te resetten.

3 seconden ingedrukt houden

om gebruikersmenuconfiguratie te openen.

5 seconden ingedrukt

houden om het instal-

Wanneer de unit actief is, wordt het ontvochtigingssymbool (♠) weergegeven op de display van de DRC1.

Wanneer de verwarming is ingeschakeld, wordt het verwarmingspictogram (\\\$) weergegeven op de display van de DRC1.

Wanneer de afzuigventilator is ingeschakeld, wordt het afzuigventilatorpictogram (✗) weergegeven op de display van de DRC1.

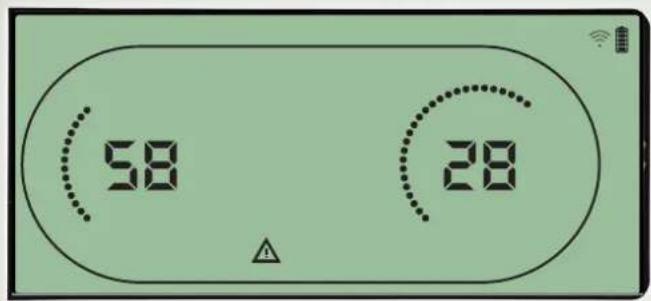

Storingstoestand

(58 28

Dantherm®

Als de unit naar de storingsmodus gaat, wordt het waarschuwingssymbool (△) weergegeven op de display van de DRC1

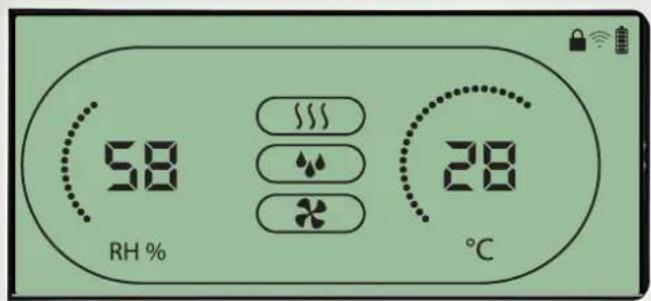

Afstandsbediening vergrendeld

58 RH % 38 °C

Dantherm®

De DRC1 is voorzien van een schakelaar in het batterijvak.

Wanneer deze in de vergrendelstand wordt gezet, worden de knoppen op de DRC1 inactief. De informatie op de display wordt wel nog bijgewerkt, maar de gebruiker kan niets invoeren.

Gebruikersmenu - Setpoints

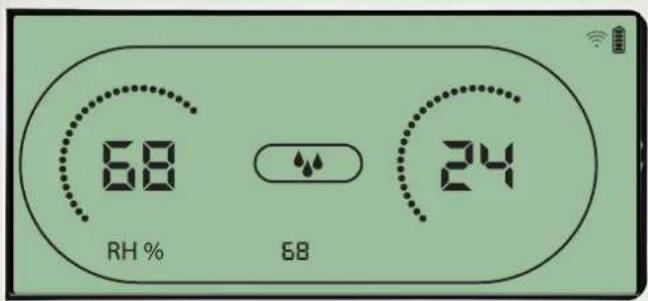

Setpoint ontvochtiging

3 seconden ingedrukt houden om gebruikersmenuconfiguratie te openen.

Drukken om te bevestigen. Met 1 eenheid verlagen

Met 1 eenheid verhogen

Navigeren tussen pictogram- men

Navigeren tussen pictogrammen

68 RH % 68 24

Dantherm®

De luchtvochtigheidswaarde en het ontvochtigingspictogram knipperen.

De display toont het gewenste luchtvochtigheidssetpoint.

Tijdens het knipperen kan de waarde worden verhoogd of verlaagd door op de knop Om-hoog/verhogen of Omlaag/verlagen op de DRC1 te drukken.

Druk op Invoeren om het luchtvochtigheidssetpoint te bevestigen en naar de volgende menupagina te gaan.

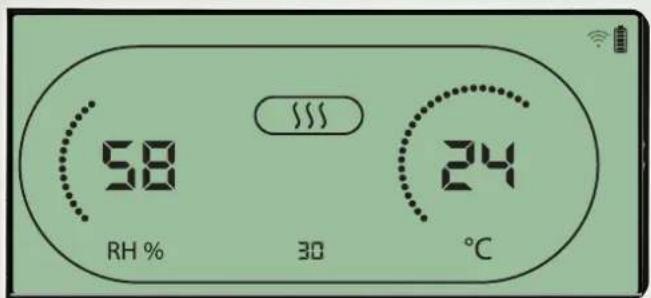

Setpoint temperatuur

3 seconden ingedrukt houden om gebruikersmenuconfiguratie te openen.

Drukken om te bevestigen.

Met 1 eenheid verlagen

Met 1 eenheid verhogen

Navigeren tussen pictogrammen

Navigeren tussen pictogrammen

58 RH % 30 24 °C

Dantherm®

De temperatuurwaarde en het verwarmingspictogram knipperen.

De weergegeven waarde toont het gewenste temperatuursetpoint. Tijdens het knipperen kan de waarde worden verhoogd of verlaagd door op de knop Omhoog/verhogen of Omlaag/verlagen op de DRC1 te drukken.

Maximum: 32 °C, minimum: 5 °C. Druk op Invoeren om het nieuwe setpoint te bevestigen en naar de volgende menupagina te gaan.

Installateursmenu

5 seconden ingedrukt houden om het installateursmenu te openen.

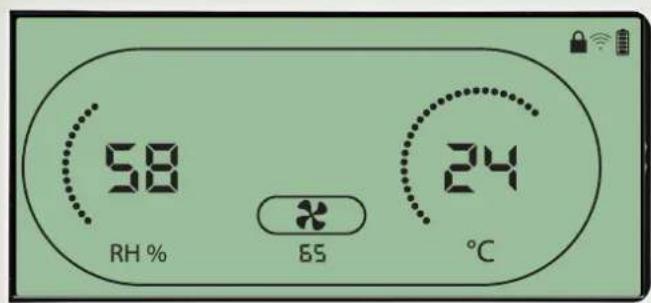

Setpoint ventilator

Met 1 eenheid verlagen

Met 1 eenheid verhogen

Navigeren tussen pictogrammen

Navigeren tussen pictogrammen

Drukken om te bevestigen.

58 RH % 65 24 ℃

Dantherm®

Wanneer het afzuigventilatorpictogram met 0,5 Hz knippert en de setpointwaarde voor de afzuigventilator op de informatieregel wordt weergegeven. Knop Links of Rechts om de waarde te verlagen of verhogen. Invoeren om setpoint te bevestigen en naar het volgende pictogram te gaan. Als u de wijziging niet bevestigt, wordt het nieuwe setpoint niet opgeslagen.

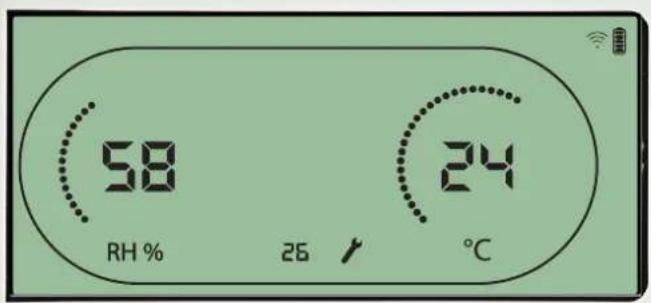

Onderhoudsinterval

Met 1 eenheid verlagen

Met 1 eenheid verhogen

Navigeren tussen pictogrammen

Navigeren tussen pictogrammen

Drukken om te bevestigen.

58 RH % 26 °C 24

Dantherm®

Tijdens het knipperen kan het onderhoudsinterval worden verhoogd door op de knop RE-CHTS te drukken of verlaagd door op de knop LINKS te drukken.

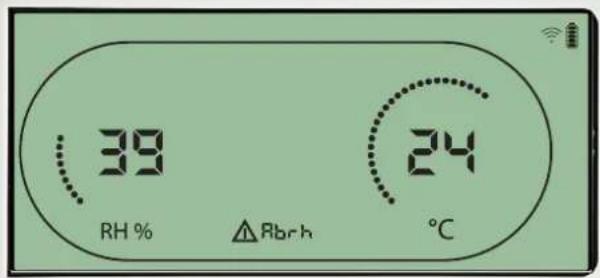

Omgevingstoestand Stand-bymodus 2

3 seconden ingedrukt houden om gebruikersmenuconfiguratie te openen.

5 seconden ingedrukt houden om de installateursmenuconfiguratie te openen.

39 RH % ΔRbrh 24 °C

Dantherm®

De DRC1 gaat naar stand-bymodus 2 wanneer de omgevingsomstandigheden buiten het bedrijfsbereik liggen.

De display toont de temperatuur- en Rh-waarde wanneer de unit in stand-bymodus 1 staat.

Deze toestand wordt pas verholpen wanneer de omgevingstemperatuur (abt) of omgevingsluchtvochtigheid (abrh) binnen het bereik ligt, en kan niet worden opgeheven. U kunt de menuconfiguratie openen om setpointwaarden te wijzigen – uitsluitend in deze situatie.

In de menuconfiguratie gaat het alarmpictogram uit en wordt op de informatieregel de setpointwaarde weergegeven in plaats van de code "Abt/Abrh".

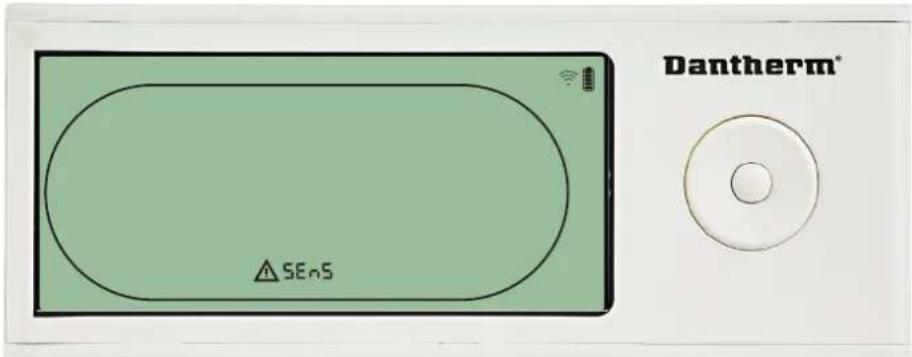

Sensorstoring

Drukken om te zien welke sensor defect is.

Drukken om te zien welke sensor defect is.

Dantherm® ⚠ SEoS

De ontvochtiger is gestopt omdat er een sensorstoring is gedetecteerd.

Een sensorstoringsalarm kan niet worden opgeheven vanuit de DRC1.

Kijk met behulp van de knop OMHOOG of OMLAAG welke sensor(s) defect is/zijn.

Als alle sensors defect zijn, worden deze codes weergegeven in de volgende volgorde:

"COnd" ↑↓ "EVAP" ↑↓ "RH/T"

U kunt niet de menuconfiguratie openen om setpointwaarden te wijzigen.

Als de condensorsensor defect is, wordt de code "COnd" weergegeven als u op OMHOOG of OMLAAG drukt wanneer op het scherm de sensorstoringscode "SEnS" wordt weergegeven. Als er 10 seconden lang op geen van de knoppen wordt gedrukt, wordt op het scherm weer "SEnS" weergegeven.

U kunt niet de menuconfiguratie openen om een setpoint te wijzigen.

Alarmen, vervolg

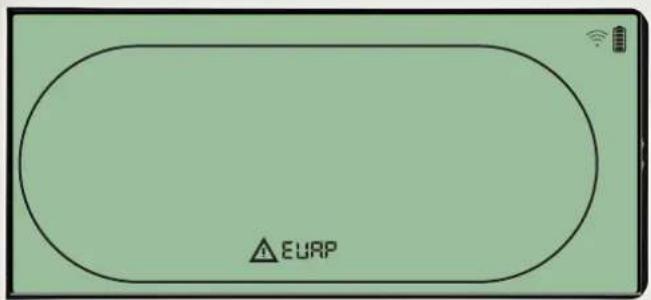

Storing verdampersensor

Drukken om te zien welke sensor defect is.

Drukken om te zien welke sensor defect is.

EURP

Dantherm®

Als de verdampersensor defect is, wordt de code "EVAP" weergegeven als u op OMHOOG of OMLAAG drukt wanneer op het scherm de sensorstoringscode "SEnS" wordt weergegeven.

Als de verdampersensor in orde is, wordt de code "EVAP" niet weergegeven.

Als er 10 seconden lang op geen van de knoppen wordt gedrukt, wordt op het scherm weer de storing "SEnS" weergegeven.

U kunt niet de menuconfiguratie openen om een setpoint te wijzigen.

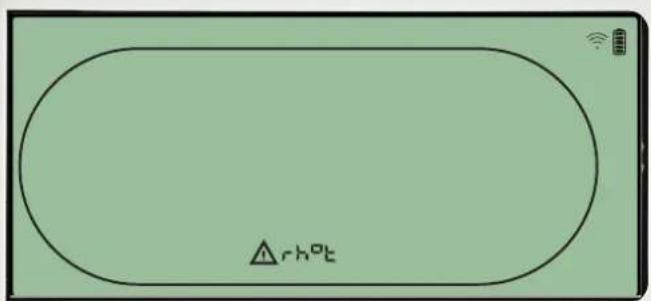

Storing RH/T-sensor

Drukken om te zien welke sensor defect is.

Drukken om te zien welke sensor defect is.

rhot

Dantherm®

Als de RH/T-sensor defect is, wordt de code "rh°t" weergegeven als u op OMHOOG of OMLAAG drukt wanneer op het scherm de sensorstoringscode "SEnS" wordt weergegeven.

Als de RH/T-sensor in orde is, wordt de code "rh°t" niet weergegeven.

Als er 10 seconden lang op geen van de knoppen wordt gedrukt, wordt op het scherm weer de storing "SEnS" weergegeven.

U kunt niet de menuconfiguratie openen om een setpoint te wijzigen.

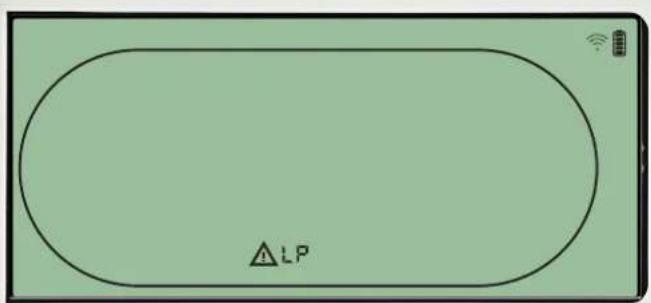

Storing lage druk

LP

Dantherm®

Ontvochtiger gestopt vanwege detectie lage druk.

Storingsalarm kan niet worden opgeheven vanuit de DRC1.

U kunt niet de menuconfiguratie openen om een setpoint te wijzigen.

Alarmen, vervolg

Storing hoge druk

HP

Dantherm®

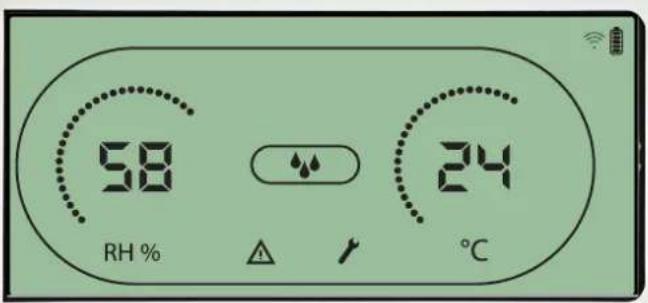

Onderhoudsalarm

5 seconden ingedrukt houden om de installateursmenuconfiguratie te openen.

Ontvochtiger is gestopt vanwege detectie hoge druk.

Storingsalarm kan niet worden opgeheven vanaf het afstandsbedieningspaneel.

Het is niet toegestaan om de menuconfiguratie te openen om de setpointwaarden te wijzigen.

58 RH % 24 ℃

Dantherm®

Het onderhoudspictogram wordt weergegeven wanneer het tijd is voor onderhoud van de ontvochtiger.

Het onderhoudsalarm heeft geen effect op de werking van de ontvochtiger.

Het onderhoudsalarm opheffen/resetten:

• Houd Rechts 5 seconden ingedrukt om het installateursmenu te openen.
• Druk op OMHOOG/OMLAAG om naar het onderhoudspictogram te navigeren.
• Druk op RECHTS/LINKS om het setpoint te wijzigen van 0 naar het gewenste onderhoudsinterval.
• Bevestig het onderhoudsinterval door op Invoeren te drukken.

Prioriteit alarmen

HP LP SEnS Abt Abrh Hoge prioriteit Lage prioriteit

Wanneer er meerdere alarmen actief zijn, ziet u in de bovenstaande lijst de prioriteit van de alarmen.
