INSTRUKCJA OBSŁUGI DRC 1 Dantherm

Bezprzewodowy pilot sterowania DRC1 (pl)

Spis treści

Zarys ogólny....77

Kojarzenie....78

Informacje ogólne 79

Menu użytkownika - Wartości zadane....80

Menu instalatora....81

Alarmy 82

Zarys ogólny

Ostrzeżenie

Operator ma obowiązek przeczytać i zrozumieć niniejszą instrukcję serwisową oraz inne dostarczone informacje, a także stosować właściwą procedurę eksploatacyjną.

Przed użyciem panelu sterowania przeczytaj całą instrukcję. Należy znać prawidłowe procedury eksploatacyjne urządzenia oraz wszystkie środki bezpieczeństwa, aby zapobiegać uszkodzeniom mienia oraz obrażeniom ciała.

Opis produktu DRC1 to bezprzewodowy panel zdalnego sterowania przeznaczony do stosowania z osuszaczami z serii CDP/CDP-T/CDF 40-50-70 firmy Dantherm.

Niniejsza instrukcja zawiera informacje dotyczące eksploatacji zdalnego panelu w celu sterowania osuszaczem.

Zasięg panelu DRC1 wynosi maks. 50 metrów w zależności od panujących warunków.

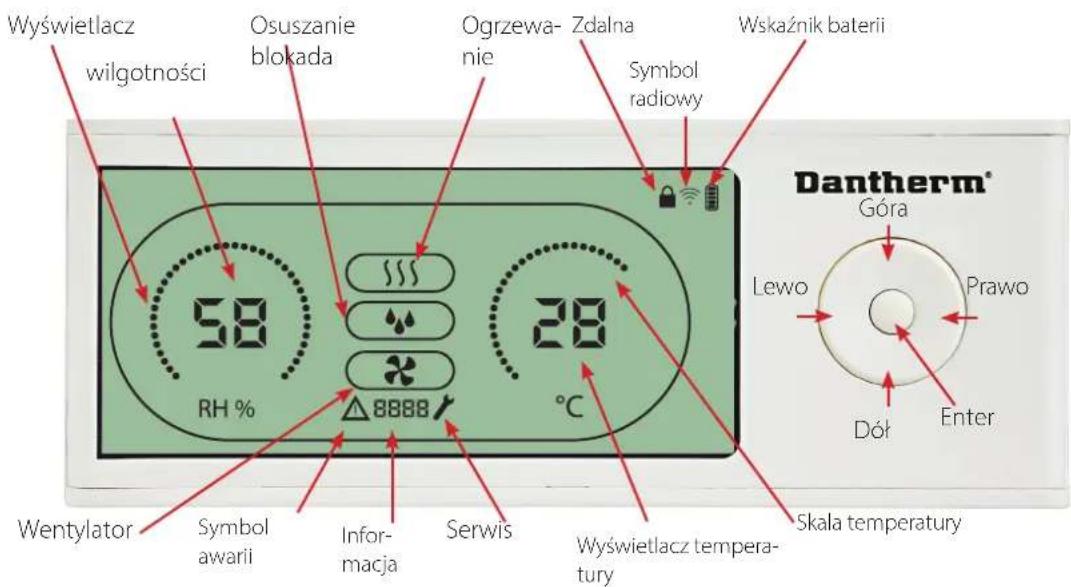

Układ na zdalnym panelu Skala wilgotności

Wyświetlacz wilgotności Osuszanie blokada Ogrzewa- Zdalna nie Symbol radiowy Wskaźnik baterii Dantherm® Góra Lewo Prawo Dół Enter Skala temperatury 58 28 RH % 8888 °C Wentylator Symbol awarii Informa- macja Serwis Wyświetlacz tempera- tury

Skala wilgotności i temperatury. Skala temperatury od 0° do 40°C. Skala wilgotności od 0 do 99% RH

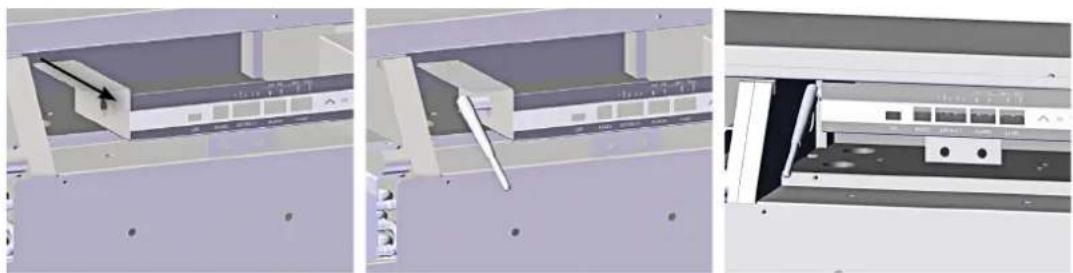

Anteny

Kable USB Kabel USB służy do aktualizacji oprogramowania. Może również służyć jako zewnętrzne źródło zasilania.

Kojarzenie

Tryb kojarzenia Przed eksploatacją panelu DRC1 należy go skojarzyć z osuszaczem CDP.

W tej części instrukcji znajdują się informacje dotyczące kojarzenia DRC1 z osuszaczem.

Kojarzenie

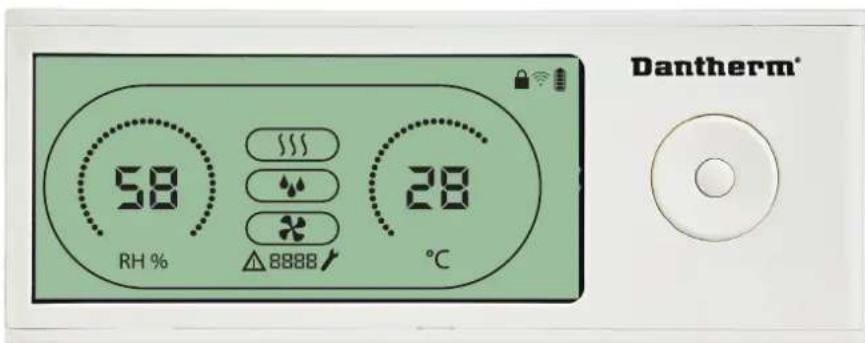

Dantherm* 58 HH % 28 °C 8888

Procedura

1. Włóż baterie (załączone do zestawu)

Panel DRC1 będzie wyszukiwać osuszacz przez 2 min. Podczas wyszukiwania wyświetlacz będzie migotać na częstotliwości 0,5 Hz

Aby otworzyć tryb kojarzenia na osuszaczu:

- Wciśnij na raz i przytrzymaj przez 5 sek. strzałki w górę i w dół znajdujące się na osuszaczu -Uwaga: wykonaj tę czynność, kiedy panel DRC1 wyszukuje osuszacz.

LUB: włącz i wyłącz osuszacz

8888 USB HS495 EXIT RHT ALARM 12V DC OK → 5 s.

1. Osuszacz prześle numer seryjny do panelu DRC1. Kiedy procedura zakończy się sukcesem, wyświetli się symbol radiowy.

2. Osuszacz potwierdzi połączenie, wyświetlając kod "Conn" przez 3 sek. Do osuszacza można podłączyć więcej niż jeden panel zdalnego sterowania.

Nawigacja

Punkt końcowy

Punkt końcowy

ENTER – wciśnij i przytrzymaj przez 3 sek., aby wejść w ustawienia menu użytkownika Strzałki GÓRA i DÓŁ pozwalają poruszać się po ikonach.

Strzałki LEWO i PRAWO umożliwiają zmianę wartości zadanej 1 naciśnięcie = 1 jednostka Przycisk ENTER potwierdza nową wartość zadaną i automatycznie przełącza się na następną ikonę lub wychodzi z menu Wciśnij i przytrzymaj strzałkę PRAWO przez 5 sek., aby wejść w ustawienia menu instalatora. (Najpierw wyjdź z menu ustawień)

Jeżeli przez 10 sek. nie zostanie wciśnięty żaden przycisk, DRC1 wychodzi z menu i powraca do ekranu odczytów

Kojarzenie zakończone niepowodzeniem

Jeżeli kojarzenie zakończy się niepowodzeniem △ i na wyświetlaczu pojawi się COnn a symbol radiowy migocze 📞 zresetuj DRC1 i powtórz procedurę kojarzenia.

Przyciśnij i przytrzymaj przez 10 sek., aby zresetować numer seryjny przechowywany w DRC1.

Standardowe odczyty

Standardowe odczyty przy połączeniu:

-Czuwanie, skala RH i °C

-Sprężarka aktywna, symbol osuszania włączony

Informacje ogólne

Eksploatacja

Przyciśnij i przytrzymaj przez 10 sek., aby zresetować numer seryjny przechowywany w DRC1.

Wciśnij i przytrzymaj przez 3 sek., aby wejść w ustawienia menu użytkownika.

Wciśnij i przytrzymaj przez 5 sek., aby wejść w ustawienia menu instalatora.

(58 38

Dantherm®

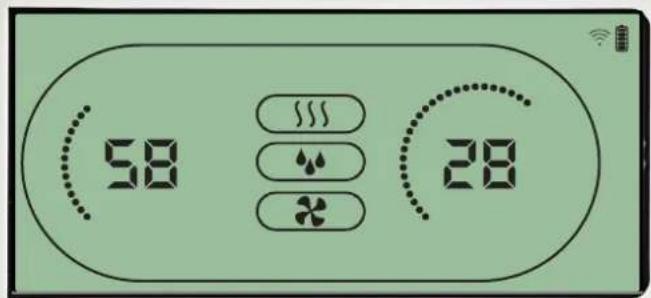

Kiedy osuszacz pracuje, symbol osuszania (♠) jest wyświetlony na ekranie panelu DRC1. Kiedy

ogrzewanie jest włączone, ikona ogrzewania(§§§) będzie wyświetlona na ekranie panelu DRC1.

Kiedy wentylator jest włączony, ikona wentylatora (✗) będzie wyświetlona na ekranie panelu DRC1.

Stan awaryjny

(58 28

Dantherm®

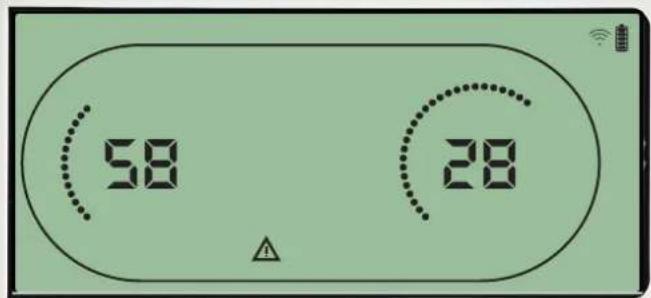

Jeżeli osuszacz wejdzie w tryb awaryjny, znak ostrzegawczy () będzie wyświetlony na ekranie panelu DRC1.

Blokada pilota

58 HH % 38 °C

Dantherm®

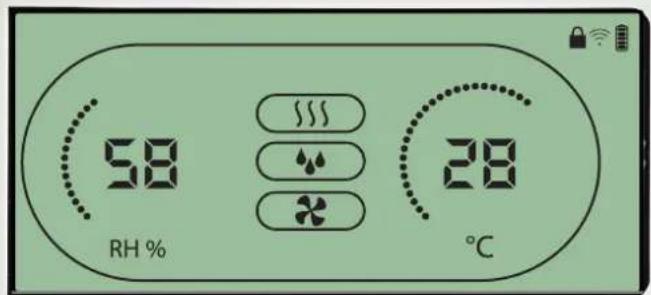

Panel DRC1 posiada wyłącznik w komorze baterii.

Kiedy zostanie przełączony w pozycję "lock" ("blokada"), przyciski na panelu zostaną dezaktywowane.

Ekran będzie nadal wyświetlał aktualizowane informacje, ale komendy użytkownika zostaną zablokowane.

Menu użytkownika - Wartości zadane

Wartość zadana osuszania

Wciśnij przez 3 sek., aby wejść w ustawienia menu użytkownika. Wciśnij OK, aby potwierdzić

Zmniejszo 1 jednostkę

Zwiększ o 1 jednostkę

Navigacja pomiędzy ikonami

Nawigacja pomiędzy ikonami

68 RH % 68 24

Dantherm®

Wartość zadana temperatury

Wciśnij przez 3 sek., aby wejść w ustawienia menu użytkownika.

Wciśnij, aby potwierdzić.

Zmniejszo 1 stopień

Zwiększ o 1 stopień

Nawigacja pomiędzy ikonam

Navigacja pomiędzy ikonami

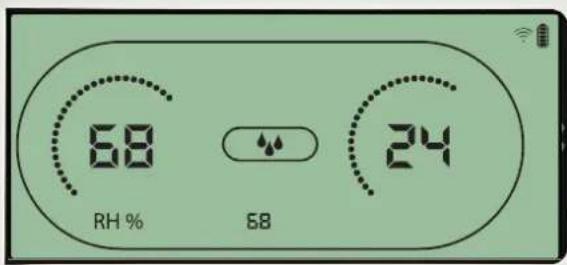

Wartość wilgotności i ikona osuszania zaczną migotać.

Wyświetla się pożadana wartość zadana wilgotności.

Podczas migotania wartość można zmniejszyć lub zwiększyć przyciskami Góra/Dół na panelu DRC1.

Wciśnij Enter, aby potwierdzić wartość zadaną wilgotności i przejść do kolejnej strony menu.

58 RH % 30 24 °C

Dantherm

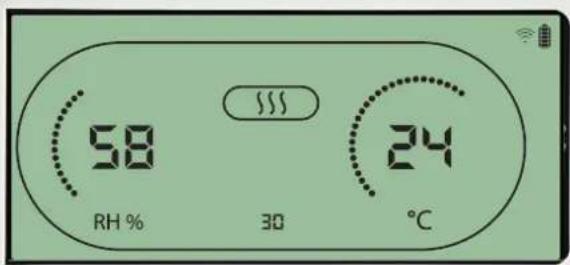

Wartość temperatury i ikona ogrzewania zaczną migotać.

Wyświetla się pożądana wartość zadana temperatury. Podczas migotania wartość można zmniejszyć lub zwiększyć przyciskami Góra/Dół na panelu DRC1. Maksymalna: 34 °C, Minimalna: 5 °C. Wciśnij Enter, aby potwierdzić nową wartość zadaną i przejść do kolejnej strony menu.

Menu instalatora

Wciśnij i przytrzymaj przez 5 sek., aby wejść w menu instalatora.

Wartość zadana wentylatora

Zmniejszo 1 stopień

Zwiększ o 1 stopień

Navigacja pomiędzy ikonami

Navigacja pomiędzy ikonami

Wciśnij OK, aby potwierdzić.

58 RH % 65 24 °C

Dantherm®

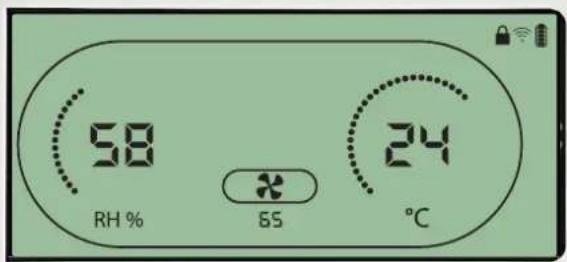

Kiedy ikona wentylatora migocze na częstotliwości 0,5 Hz i wyświetlona jest wartość zadana wentylatora. Prawy/lewy przycisk, aby zwiększyć/zmniejszyć wartość. Wciśnij Enter, aby potwierdzić wartość zadaną i przejść do kolejnej ikony. Jeżeli nie potwierdzisz zmiany, nowa wartość zadana nie zostanie zapamiętana

Zmniejszo 1 jednostkę

Zwiększ o 1 jednostkę

Nawigacja pomiędzy ikonami

Nawigacja pomiędzy ikonami

Wciśnij, aby potwierdzić.

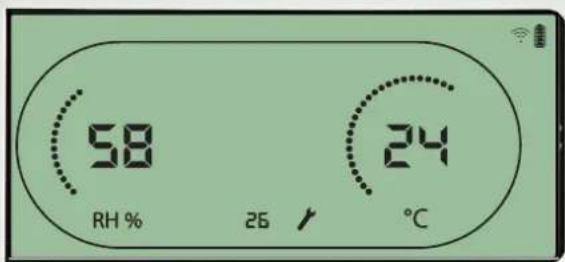

58 RH % 26 °C 24

Dantherm®

Podczas migotania częstotliwość przeglądów można ZWIĘKSZYĆ/ZMNIEJSZYĆ przyciskami PRAWO/LEWO.

Maksymalnie 99 tygodni. Minimalnie 1 tydzień.

Alarmy

Warunki otoczenia - Tryb czuwania 2

Wciśnij przez 3 sek., aby wejść w ustawienia menu użytkownika.

Wciśnij przez 5 sek., aby wejść w ustawienia menu instalatora

Dantherm® 39 RH % Rbrh 24 °C

Panel DRC1 wchodzi w tryb czuwania 2, kiedy warunki otoczenia przekraczają dopuszczalny zakres.

Na ekranie wyświetlą się dane temperatury i wilgotności względnej (RH), kiedy urządzenie znajduje się w trybie czuwania 1.

Status ten zostanie skorygowany tylko wtedy, gdy temperatura otoczenia (abt) lub wilgotność otoczenia (abrh) uzyska dopuszczalną wartość. Nie można go odrzucić.

Możesz wejść w ustawienia menu, aby zmodyfikować wartości zadane – tylko w tym przypadku. W ustawieniach menu na ekranie zamiast kodu "Abt/Abrh" pojawi się wyłączona ikona alarmu oraz wartość zadana.

Awaria czujnika

Przyciśnij, aby sprawdzić, który czujnik uległ awarii

Przyciśnij, aby sprawdzić, który czujnik uległ awarii.

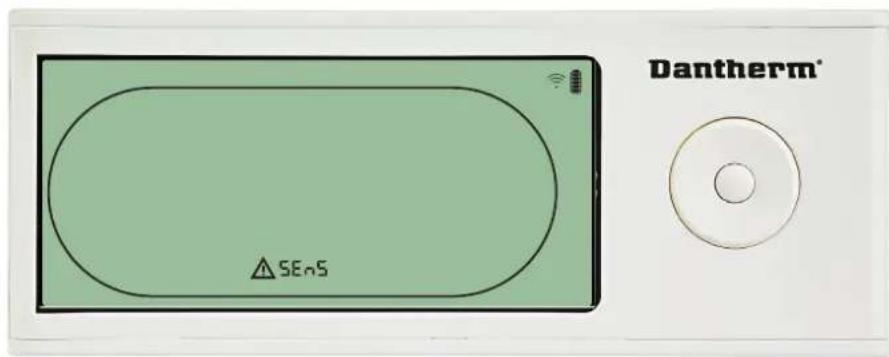

SEn5 Dantherm®

Osuszacz przestał pracować, ponieważ wykryto awarię czujnika.

Nie można odrzucić awarii czujnika z poziomu pilota DRC1.

Naciśnij przycisk GÓRA/DÓŁ, aby sprawdzić, który(e) czujnik(i) uległ(y) awarii.

Jeżeli awarii uległy wszystkie czujniki, kody wyświetłą się w następującej sekwencji: «COnd» ▲▼ «EVAP» ▲▼ «RH/T»

Nie można wejść w ustawienia menu, aby zmodyfikować wartości zadane.

Awaria czujnika skraplacza

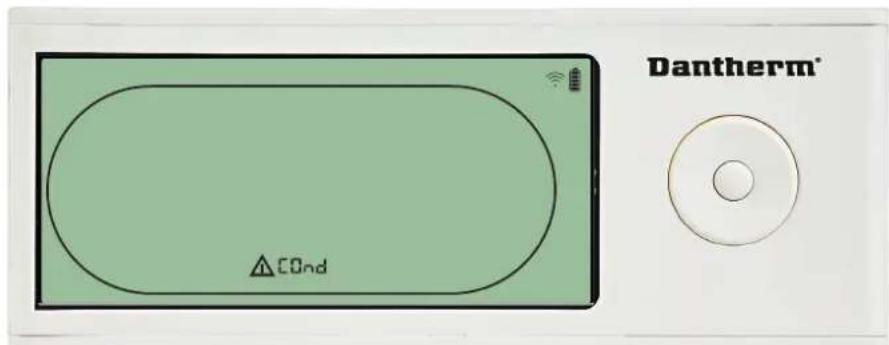

Jeżeli awarii uległ czujnik skraplacza, podczas gdy ekran wyświetla kod awarii czujnika "SEns", w wyniku przyciskania strzałek GÓRA/DÓŁ wyświetl się kod "COnd".

Jeżeli w ciągu 10 sekund nie zostanie wciśnięty żaden przycisk, na ekranie znowu wyświetli się kod "SEns". Nie można wejść w ustawienia menu, aby zmodyfikować wartość zadaną

Alarmy cd.

Awaria czujnika parownika

Przyciśnij, aby sprawdzić, który czujnik uległ awarii.

Przyciśnij, aby sprawdzić, który czujnik uległ awarii.

Δ EURP

Dantherm®

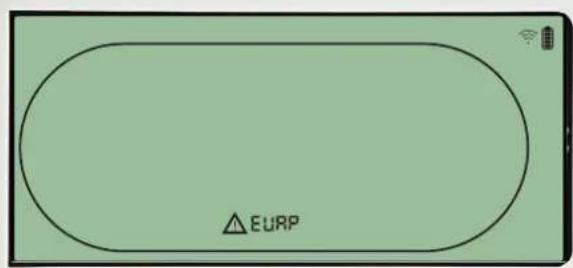

Jeżeli awarii uległ czujnik parownika, podczas gdy ekran wyświetla kod awarii czujnika "SEns", w wyniku przyciskania strzałek GÓRA/DOŁ wyświetl się kod "EVAP".

Jeżeli czujnik parownika nie uległ awarii, kod "EVAP" nie zostanie wyświetlony.

Jeżeli w ciągu 10 sekund nie zostanie wciśnięty żaden przycisk, na ekranie znowu wyświetli się kod awarii "SEns". Nie można wejść w ustawienia menu, aby zmodyfikować wartość zadaną

Awaria czujnika HR/T (wilgotności względnej/temperatury)

Przyciśnij, aby sprawdzić, który czujnik uległ awarii.

Przyciśnij, aby sprawdzić, który czujnik uległ awarii.

Δrh°t

Dantherm®

Jeżeli awarii uległ czujnik RH/T, podczas gdy ekran wyświetla kod awarii czujnika "SEns", w wyniku przyciskania strzałek GÓRA/DÓŁ wyświetli się kod "rh°t".

Jeżeli czujnik RH/T nie uległ awarii, kod "rh°t" nie zostanie wyświetlony.

Jeżeli w ciągu 10 sekund nie zostanie wciśnięty żaden przycisk, na ekranie znowu wyświetli się kod awaryjny "SEns".

Nie można wejść w ustawienia menu, aby zmodyfikować wartość zadaną.

Awaria z powodu niskiego ciśnienia

△LP

Dantherm

Osuszacz przestał pracować, ponieważ wykryto niskie ciśnienie.

Nie można odrzucić awarii z poziomu pilota DRC1.

Nie można wejść w ustawienia menu, aby zmodyfikować wartość zadaną.

Alarmy cd

Awaria z powodu wysokiego ciśnienia

HP

Dantherm

Osuszacz przestał pracować, ponieważ wykryto wysokie ciśnienie.

Nie można odrzucić awarii z poziomu zdalnego panelu.

Niedozwolone jest wejście w ustawienia menu, aby zmodyfikować wartości zadane.

Alarm serwisowy

Wciśnij przez 5 sek., aby wejść w ustawienia menu instalatora

58 RH % 24 ℃

Dantherm

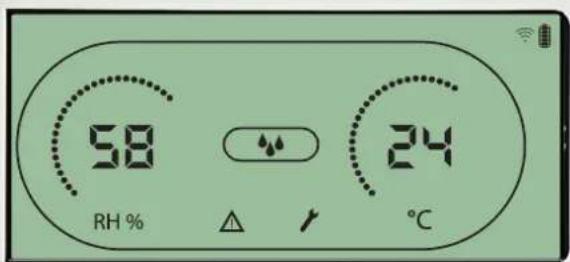

Ikona serwisu wyświetli się, gdy przyjdzie czas na prace serwisowe osuszacza.

Alarm serwisowy nie ma wypływu na działanie osuszacza.

Aby odrzucić/zresetować alarm serwisowy:

• Wciśnij strzałkę PRAWO przez 5 sek., aby wejść w menu instalatora.
• Wciśnij strzałki GÓRA/DÓŁ, by przejść do ikony serwisowej.
• Wciśnij strzałki PRAWO/LEWO, aby zmienić wartość zadaną 0 na pożadaną częstotliwość przeglądów.
• Wciśnij enter, aby potwierdzić częstotliwość przeglądów.

Pierwszeństwo alarmów

HP

LP

SEnS

Abt

Abrh

Wysoki priorytet

Niski priorytet

Na liście powyżej pokazano pierwszeństwo alarmów, w przypadku gdy liczba aktywnych jest większa niż jeden.
