Produkttype	Trådløs fjernbetjening til Dantherm affugter (serie CDP/CDP-T/CDF 40-50-70)
Mærke	Dantherm
Model	DRC 1
Display	LCD-skærm med fugtighedsskala (0-99 % RF) og temperaturskala (0-40 °C)
Strømforsyning	2 AAA-batterier (medfølger ikke) eller USB til softwareopdatering
Trådløs rækkevidde	Op til 50 meter (afhængigt af forhold)
Hovedfunktioner	Styring af affugtning, opvarmning, udsugningsventilator; visning af alarmer; fjernlås
Brugerindstillinger	Fugtigheds- og temperatursætpunkt
Installatørindstillinger	Indstilling af udsugningsventilatorsætpunkt, serviceinterval (1-99 uger)
Alarmer	Sensorfejl, lavt/højt tryk, service, omgivelsesbetingelser uden for grænser
Parring	Trådløst med affugterens enhed (fremgangsmåde beskrevet i manualen)
Låsning	Afbryder i batterirummet til at deaktivere knapperne
Navigation	Knapper Op/Ned, Venstre/Højre, Enter
Vedligeholdelse	Batteriskift; nulstilling mulig ved langt tryk (10 sek) på venstre knap
Dimensioner (ca.)	Ca. 12 x 8 x 2 cm (uden holder)
Vægt (ca.)	Ca. 150 g (med batterier)
Driftstemperatur	0-40 °C
Driftsfugtighed	0-99 % RF
Kompatibilitet	Dantherm affugtere CDP, CDP-T, CDF 40, 50, 70
Softwareopdatering	Via USB-kabel (micro-USB type)
Garanti	Se manualen eller forhandleren

Ofte stillede spørgsmål - DRC 1 Dantherm

Hvordan parrer man DRC1 fjernbetjeningen med affugteren?

Sæt batterierne i DRC1. Displayet blinker. Mens DRC1 søger efter enheden (2 minutter), tryk samtidigt i 5 sekunder på affugterens OP og NED knapper. Hvis parringen lykkes, tændes modtagerikonet, og enheden viser 'Conn' i 3 sekunder.

Hvad gør man, hvis parringen mislykkes?

Hvis 'At' vises, og modtagerikonet blinker, nulstil DRC1 ved at trykke på venstre knap i 10 sekunder. Sluk derefter affugteren og tænd den igen efter 5 sekunder, gentag derefter parringsproceduren.

Hvordan ændrer man fugtighedssætpunktet?

Tryk på ENTER-knappen i 3 sekunder for at få adgang til brugermenuen. Affugtningsikonet blinker. Brug OP/NED knapperne til at justere værdien (i trin på 1 % RF). Tryk på ENTER for at bekræfte.

Hvordan indstiller man varmetemperaturen?

I brugermenuen (langt tryk på ENTER), efter indstilling af fugtighed, blinker varmeikonet. Brug OP/NED til at vælge mellem 5 °C og 34 °C (i trin på 1 °C). Bekræft med ENTER.

Hvad betyder advarselsikonet (udråbstegn)?

Advarselsikonet angiver en aktiv alarm. Brug OP/NED knapperne til at vise fejlkoden. Mulige alarmer er: HP (højt tryk), LP (lavt tryk), SEnS (sensorfejl), Abt/Abrh (omgivelsesbetingelser uden for grænser). Se manualen for anbefalede handlinger.

Hvordan låser man fjernbetjeningens knapper?

Åbn batterirummet, og sæt den interne afbryder i position 'låst'. Knapperne deaktiveres, men displayet fortsætter med at vise de seneste målinger. For at låse op, sæt afbryderen tilbage i ulåst position.

Hvordan nulstiller man servicealarmen?

Tryk på HØJRE-knappen i 5 sekunder for at gå ind i installatørmenuen. Naviger til serviceikonet (skruenøgle). Brug VENSTRE/HØJRE til at indstille intervallet til 0 (deaktiver) eller en ny værdi (1-99 uger). Bekræft med ENTER.

Hvad er DRC1's maksimale rækkevidde?

Rækkevidden kan nå op til 50 meter under optimale forhold. Forhindringer (vægge, metalstrukturer) kan reducere rækkevidden.

Hvor mange fjernbetjeninger kan tilsluttes en affugter?

Flere DRC1-paneler kan parres med samme affugterenhed. Hver fjernbetjening fungerer uafhængigt.

Hvordan opdaterer man DRC1's software?

Tilslut DRC1's USB-kabel (micro-USB) til en computer. Download den nyeste firmware fra Dantherms hjemmeside og følg opdateringsvejledningen. USB-kablet kan også bruges som ekstern strømforsyning.

BRUGSANVISNING DRC 1 Dantherm

Sætpunkter i brugermenuen 62

Det er operatørens ansvar at læse og sætte sig ind i denne servicemanual og anden medfølgende dokumentation og at benytte den korrekte betjeningsprocedure.

Læs hele manualen, inden betjeningspanelet bruges. Det er vigtigt at kende de korrekte betjeningsprocedurer til enheden og samtlige sikkerhedsforholdsregler for at forhindre tingsskade og/eller personskade.

Produktbeskrivelse

DRC1 er et trådløst fjernbetjeningspanel til brug sammen med Dantherm-affugterserien CDP/CDP-T/CDF 40-50-70.

I denne manual får du at vide, hvordan DRC1-fjernbetjeningspanelet bruges til styring af affugteren.

Rækkevidden på DRC1 er op til 50 meter afhængigt af forholdene.

Luftfugtighedsskala Affugtning Opvarmning Fjemlås Batteriindikator Luftfugtighedsdisplay Radiosymbol Dantherm® 50 20 RH % 8888 °C Venstre Op Højre Ned Enter ServiceInformationFejlsymbotemperatskalaTemperaturdisplayUdsugn

ventilator

Luftfugtigheds- og temperaturskala.

Luftfugtighedsskala fra 0 til 99 % RH

Antenne

USB-kabel USB-kablet er til opdatering af software.

Det kan også bruges til ekstern strømforsyning.

Parring

Parringstilstand

Før brugen skal DRC1 parres med CDP-enheden.

I dette afsnit beskrives det, hvordan DRC1 parres med affugteren.

Parring

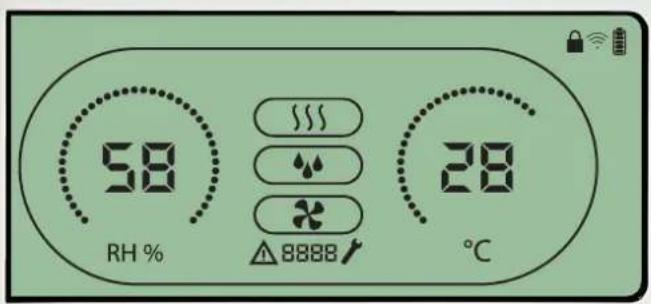

58 RH % 333 400 300 8888 28 ℃

Dantherm®

Procedure

1. Isæt batterier > Display blinker (hvis det ikke blinker så tryk venstre knap ned i 10 sek og vent på at displayet begynder at blinke)

Nu søger DRC1 efter affugteren i 2 min, og i dette tidsrum kan parring ske på 2 måder:

Tryk på både op- og nedknap på CDP samtidigt i 5 sek

Bemærk: Dette skal ske, mens DRC1 søger efter affugteren.

Hvis denne procedure ikke virker:

Sluk affugteren og vent 5 sek og tænd herefter affugteren igen

1. Affugteren sender et serienummer til DRC1.

Når parringen er gennemført korrekt, tændes radioikonet.

1. Affugteren bekræfter forbindelsen ved at vise koden "Conn" i 3 sekunder

Der kan forbindes flere fjernbetjeningspaneler med affugteren.

Navigation

Slutpunkt
Slutpunkt

ENTER tryk og hold inde i 3 sekunder for at åbne brugermenuopsætningen

OP- og NED-knapperne bruges til at navigere imellem ikonerne.

VENSTRE- og H∅JRE-knapperne bruges til at ændre sætpunktværdien - 1 tryk = 1 enhed

ENTER bekræfter den nye sætpunktværdi og skifter automatisk til næste ikon/eller forlader menuen

Tryk på H∅JRE, og hold den inde i 5 sekunder for at åbne installatørmenuopsætningen. (Afslut opsætningsmenuen først)

Hvis der ikke bliver trykket på en knap i 10 sekunder, forlader DRC1 menuen og vender tilbage til billedet med udlæsninger

Mislykket parring

Hvis parringen mislykkes, vises ⚠ og ⚡nni displayet, og radiosymbolet blinker. Nulstil DRC1, og gentag parringsprocessen.

Tryk, og hold inde i 10 sekunder for at nulstille serienummeret, der er lagret i DRC1.

Standardudlæsninger

Standardudlæsninger ved tilslutning:

-Standby, RH og °C-skala

-Kompressor aktiv, affugtersymbol tændt

Generelle oplysninger

Betjening

Tryk, og hold inde i 10 sekunder for at nulstille serienummeret, der er lagret i DRC1.

Tryk og hold inde i 3 sekunder for at åbne brugermenuopsætningen.

Tryk og hold inde i 5 sekunder for at åbne installatørmenen.

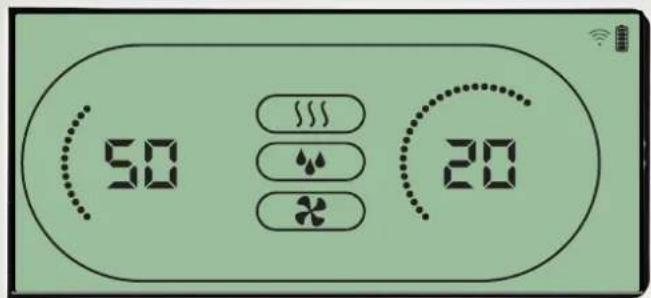

(50 3.00 3.00

Dantherm®

Når affugteren kører, vises affugtersymbolet (♠♠) i DRC1-displayet.

Når varmen slås TIL, bliver varmeikonet (\\\$) vist i displayet på DRC1.

Når udsugningsventilatoren er tændt, vises udsugningsventilatorikonet (✗) i displayet på DRC1.

Fejltilstand

(50 20

Dantherm®

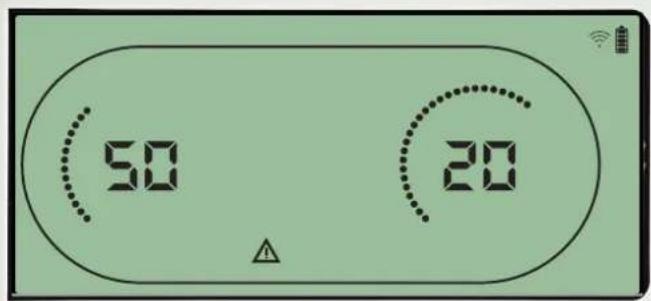

Hvis affugteren går i fejltilstand, vises advarselssymbolet ( ) i displayet på DRC1.

Låst fjernbetjening

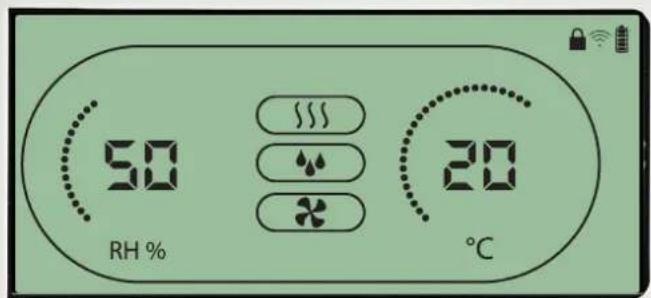

50 RH % 30 °C

Dantherm®

DRC1 er udstyret med en kontakt i batterirummet.

Når den stilles i stillingen "lock" (lås), bliver knapperne på DRC1 inaktive.

Displayet opdateres fortsat med oplysninger, men brugeren kan ikke indtaste noget.

Sætpunkter i brugermenuen

Affugtningssætpunkt

Tryk i 3 sekunder for at åbne brugermenuopsætningen. Tryk for at bekræfte.

Reducer med 1 enhed

Forøg med 1 enhed

Navigation imellem Ikoner

Navigation imellem ikoner

50 RH % 68 20

Dantherm®

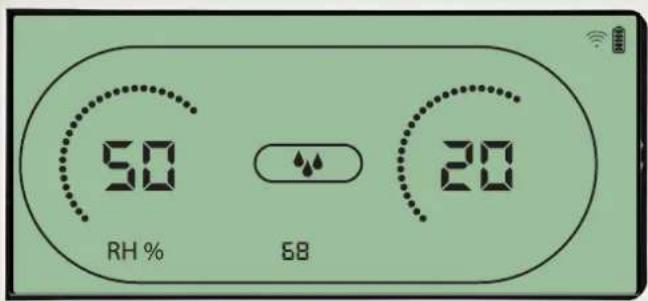

Luftfugtighedsværdien og affugtningsikonet blinker.

Displayet viser det ønskede luftfugtighedssætpunkt.

Mens værdien blinker, kan den forøges og reduceres ved tryk på knapperne Op/Forøg og Ned/Reducer på DRC1.

Tryk på enter for at bekræfte luftfugtighedssætpunktet og fortsætte til næste menuside.

Temperatursætpunkt

Tryk i 3 sekunder for at åbne brugermenuopsætningen. Tryk for at bekræfte.

Reducer med 1 enhed

Forøg med 1 enhed

Navigation imellem ikoner

Navigation imellem ikoner

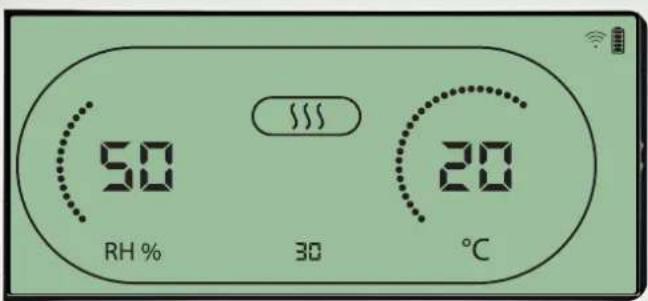

50 RH % 30 20 °C

Dantherm®

Temperaturværdien og varmeikonet blinker.

Displayværdien viser sætpunktet for den ønskede temperatur. Mens værdien blinker, kan den forøges og reduceres ved tryk på knapperne Op/Forøg og Ned/Reducer på DRC1. Maksimum: 34 °C, Minimum: 5 °C. Tryk på enter for at bekræfte det nye sætpunkt og fortsætte til næste menuside.

Installatørmenuen

Tryk og hold inde i 5 sekunder for at åbne installatørmenuen.

Ventilatorsætpunkt.

Reducer med 1 enhed

Forøg med 1 enhed

Navigation imellem ikoner

Navigation imellem ikoner

Tryk for at bekræfte.

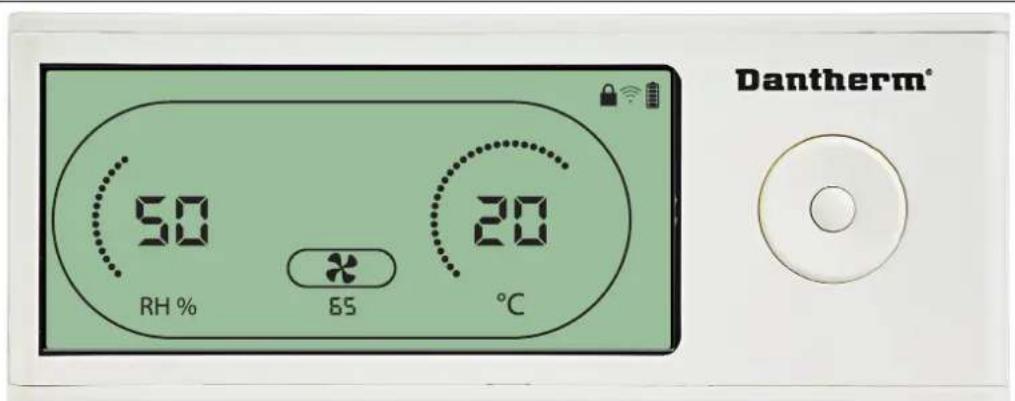

Dantherm® 50 RH % 65 20 °C

Når udsugningsventilatorikonet blinker med en takt på 0,5 Hz, og sætpunktværdien for udsugningsventilatoren vises i informationslinjen, kan knapperne Venstre og Højre bruges til at forøge og reducere værdien. Tryk for at bekræfte sætpunktet og fortsætte til næste ikon. Hvis du ikke bekræfter ændringen, bliver det nye sætpunkt ikke lagret.

Serviceinterval

Reducer med 1 enhed

Forøg med 1 enhed

Navigation imellem ikoner

Navigation imellem ikoner

Tryk for at bekræfte.

Dantherm® 50 RH % 26 20 °C

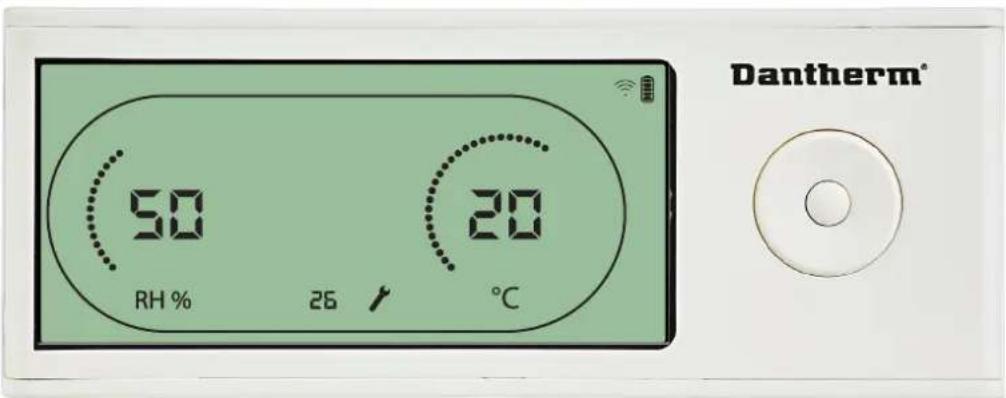

Mens serviceintervallet blinker, kan det forøges ved tryk på knappen H∅JRE og reduceres ved trykke på knappen VENSTRE. Maksimum 99 uger. Minimum er 1 uge.

Alarmer

Omgivelsesbetingelse Standbytilstand 2

Tryk i 3 sekunder for at åbne brugermenuopsætningen.

Tryk i 5 sekunder for at åbne installatørmenuopsætningen.

39 RH % Rbrh 20 ℃

Dantherm®

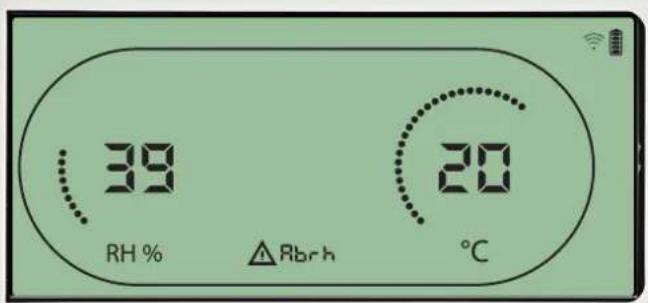

DRC1 skifter til standbytilstand 2, når omgivelsesbetingelserne er uden for driftsintervallet.

Displayet viser temperatur- og RH-udlæsninger, når enheden er i standbytilstand 1.

Denne tilstand bliver kun korrigeret, när omgivelsestemperaturen (Abt) eller omgivelsesluftfugtigheden (Abrh) er inden for intervallet, og den kan ikke tilsidesættes.

Det er muligt at åbne menuopsætningen og tilpasse sætpunktværdierne – men kun i denne situation.

Når menuopsætningen er åben, slukkes alarmikonet, og sætpunktværdien vises i stedet for koden "Abt/Abrh" i informationslinjen.

Sensorfejl

Tryk for at få vist, hvilken sensor der er defekt.

Tryk for at få vist, hvilken sensor der er defekt.

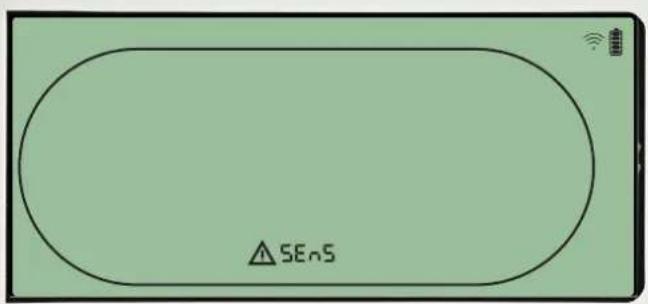

SEn5

Dantherm®

Affugteren stoppes, fordi der er detekteret en sensorfejl.

Sensorfejl kan ikke tilsidesættes fra DRC1.

Brug OP- eller NED-knappen til at få vist, hvilken sensor/hvilke sensorer der er defekt. Hvis alle sensorerne er defekte, vises disse koder i følgende rækkefølge: "COnd"↑▼"EVAP"↑▼"rh°t"

Det er ikke muligt at åbne menuopsætningen for at ændre sætpunktværdierne.

Kondensorsensorfejl

Cond

Dantherm®

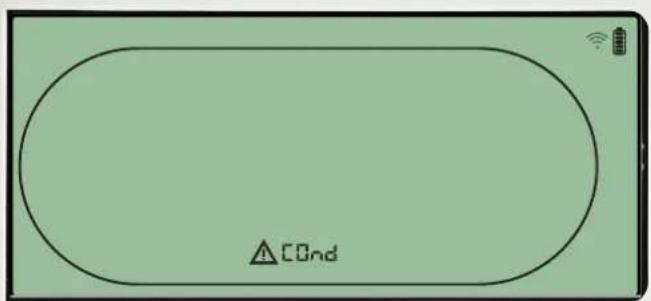

Hvis kondensorsensoren er fejlbehæftet, vises koden "COnd", när der trykkes på OP eller NED, mens displayet viser sensorfejlkoden "SEnS".

Hvis der ikke trykkes på nogen knapper inden 10 sekunder, skifter displayet tilbage til "SEnS".

Det er ikke muligt at åbne menuopsætningen for at ændre sætpunkt.

Alarmer fortsat

Fordampersensorfejl

Tryk for at få vist, hvilken sensor der er defekt.

Tryk for at få vist, hvilken sensor der er defekt.

EURP

Dantherm®

Hvis fordampersensoren er fejlbehæftet, vises koden "EVAP", när der trykkes på OP eller NED, mens displayet viser sensorfejlkoden "SEnS".

Hvis fordampersensoren er i orden, vises der ingen "EVAP"-kode.

Hvis der ikke trykkes på nogen knapper inden 10 sekunder, skifter displayet tilbage til fejlen "SEnS".

Det er ikke muligt at åbne menuopsætningen for at ændre sætpunkt.

RH/T-sensorfejl

Tryk for at få vist, hvilken sensor der er defekt.

Tryk for at få vist, hvilken sensor der er defekt.

rhot

Dantherm®

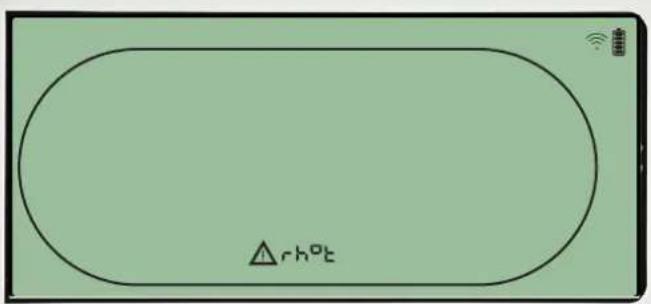

Hvis RH/T-sensoren er fejlbehæftet, vises koden "rh°t", när der trykkes på OP eller NED, mens displayet viser sensorfejlkoden "SEnS".

Hvis RH/T-sensoren er i orden, vises koden "rh°t" ikke.

Hvis der ikke trykkes på nogen knapper inden 10 sekunder, skifter displayet tilbage til fejlen "SEnS".

Det er ikke muligt at åbne menuopsætningen for at ændre sætpunkt.

Lavtryksfejl

LP

Dantherm®

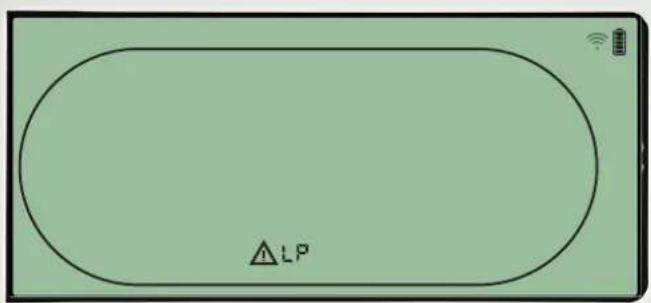

Affugteren stoppede, fordi der blev detekteret lavt tryk.

Fejlen kan ikke tilsidesættes fra DRC1.

Det er ikke muligt at åbne menuopsætningen for at ændre sætpunkt.

Alarmer fortsat

Højtryksfejl

HP

Dantherm®

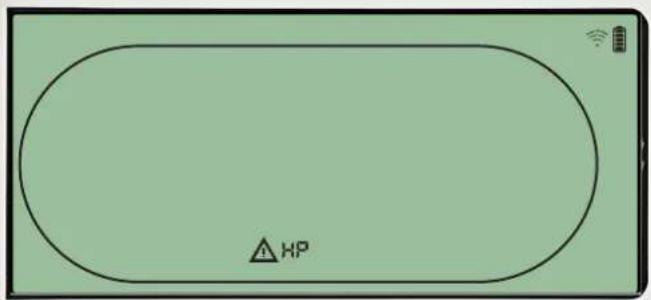

Affugteren er stoppet, fordi der blev detekteret højt tryk.

Fejlen kan ikke tilsidesættes fra fjernbetjeningspanelet.

Det er ikke tilladt at åbne menuopsætningen for at ændre sætpunktværdierne.

Servicealarm

Tryk i 5 sekunder for at åbne installatørmenuopsætningen.

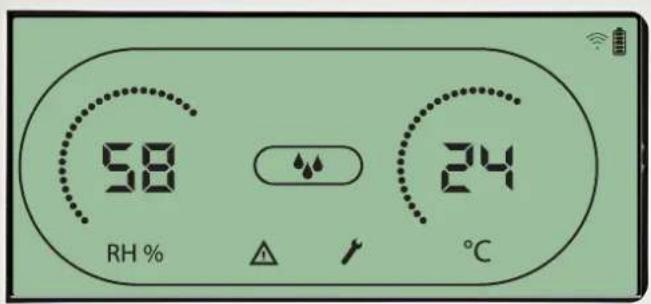

58 RH % 24 ℃

Dantherm®

Serviceikonet bliver vist, när det er på tide at servicere affugteren.

Servicealarmen har ingen indvirkning på affugterens funktion.

Sådan tilsidesættes/nulstilles servicealarmen:

• Tryk på H∅JRE i 5 sekunder for at åbne installatørmenen.
• Tryk på NED/OP for at navigere til serviceikonet.
• Tryk på H∅JRE/VENSTRE for at ændre sætpunkt fra 0 til det ønskede serviceinterval.
• Bekræft serviceintervallet ved at trykke på enter.

Alarmprioritet

HP LP SEnS Abt Abrh Høj prioritet Lav prioritet

Hvis der er flere end én aktive alarmer, viser ovenstående liste alarmernes prioritet.
