DRC 1 - Ar condicionado Dantherm - Manual de utilização gratuito

Tipo de produto	Controle remoto sem fio para desumidificador Dantherm (linha CDP/CDP-T/CDF 40-50-70)
Marca	Dantherm
Modelo	DRC 1
Exibição	Tela LCD com escalas de umidade (0–99% UR) e temperatura (0–40 °C)
Alimentação	2 pilhas AAA (não incluídas), ou USB para atualização de software
Alcance sem fio	Até 50 metros (dependendo das condições)
Funções principais	Controle de desumidificação, aquecimento, ventilador de exaustão; exibição de alarmes; bloqueio remoto
Configurações do usuário	Ponto de ajuste de umidade e temperatura
Configurações do instalador	Ponto de ajuste do ventilador de exaustão, intervalo de manutenção (1–99 semanas)
Alarmes	Mau funcionamento do sensor, pressão baixa/alta, manutenção, condições ambientais fora dos limites
Pareamento	Sem fio com a unidade de desumidificação (procedimento descrito no manual)
Bloqueio	Interruptor no compartimento de pilhas para desativar os botões
Navegação	Botões Cima/Baixo, Esquerda/Direita, Enter
Manutenção	Substituição das pilhas; reinicialização possível pressionando por 10 segundos o botão esquerdo
Dimensões (aproximadas)	Aproximadamente 12 x 8 x 2 cm (sem suporte)
Peso (aprox.)	Aproximadamente 150 g (com pilhas)
Temperatura de operação	0–40 °C
Umidade de operação	0–99% UR
Compatibilidade	Desumidificadores Dantherm CDP, CDP-T, CDF 40, 50, 70
Atualização de software	Via cabo USB (tipo micro-USB)
Garantia	Consultar o manual ou o revendedor

Perguntas frequentes - DRC 1 Dantherm

Como parear o controle remoto DRC1 com o desumidificador?

Insira as pilhas no DRC1. A tela pisca. Enquanto o DRC1 procura a unidade (2 minutos), pressione simultaneamente por 5 segundos os botões CIMA e BAIXO do desumidificador. Se o pareamento for bem-sucedido, o ícone de recepção acende e a unidade exibe 'Conn' por 3 segundos.

O que fazer se o pareamento falhar?

Se 'At' aparecer e o ícone de recepção piscar, reinicie o DRC1 pressionando o botão esquerdo por 10 segundos. Desligue e religue o desumidificador após 5 segundos e repita o procedimento de pareamento.

Como modificar o ponto de ajuste de umidade?

Pressione o botão ENTER por 3 segundos para acessar o menu do usuário. O ícone de desumidificação pisca. Use os botões CIMA/BAIXO para ajustar o valor (em incrementos de 1% UR). Pressione ENTER para confirmar.

Como ajustar a temperatura de aquecimento?

No menu do usuário (pressione longo ENTER), após ajustar a umidade, o ícone de aquecimento pisca. Use CIMA/BAIXO para escolher entre 5 °C e 34 °C (em passos de 1 °C). Confirme com ENTER.

O que significa o ícone de aviso (ponto de exclamação)?

O ícone de aviso indica um alarme ativo. Use os botões CIMA/BAIXO para exibir o código de erro. Os alarmes possíveis são: HP (alta pressão), LP (baixa pressão), SEnS (falha do sensor), Abt/Abrh (condições ambientais fora dos limites). Consulte o manual para ações recomendadas.

Como bloquear os botões do controle remoto?

Abra o compartimento das pilhas e coloque o interruptor interno na posição 'bloqueado'. Os botões serão desativados, mas a tela continuará mostrando as últimas medições. Para desbloquear, coloque o interruptor na posição desbloqueada.

Como reiniciar o alarme de manutenção?

Pressione o botão DIREITA por 5 segundos para entrar no menu do instalador. Navegue até o ícone de manutenção (chave inglesa). Use ESQUERDA/DIREITA para ajustar o intervalo para 0 (desativa) ou um novo valor (1-99 semanas). Confirme com ENTER.

Qual é o alcance máximo do DRC1?

O alcance pode chegar a 50 metros em condições ideais. Obstáculos (paredes, estruturas metálicas) podem reduzir o alcance.

Quantos controles remotos podem ser conectados a um desumidificador?

Vários painéis DRC1 podem ser pareados com a mesma unidade de desumidificação. Cada controle remoto funciona independentemente.

Como atualizar o software do DRC1?

Conecte o cabo USB (micro-USB) do DRC1 a um computador. Baixe o firmware mais recente no site da Dantherm e siga as instruções de atualização. O cabo USB também pode ser usado como alimentação externa.

MANUAL DE UTILIZADOR DRC 1 Dantherm

Pulse para confirmar.

Pulse para confirmar.

Dantherm® 58 RH % 65 24 °C

Pulse para confirmar.

Dantherm® 58 RH % 26 24 °C

Informações gerais....52

Pontos de referência do menu do utilizador 53

Menu do técnico de instalação 54

Alarmes 55

Visão global

Aviso É responsabilidade do operador ler e compreender o presente manual de manutenção, bem

como outras informações facultadas, e utilizar o procedimento de funcionamento correto.

Leia o manual na íntegra antes de utilizar o painel de controlo. É importante conhecer todos os procedimentos de funcionamento corretos da unidade e todas as precauções de segurança, de forma a evitar a possibilidade de danos materiais e/ou de ferimentos pessoais.

Descrição do produto

O DRC1 é um painel de controlo remoto sem fios para ser utilizado com a gama de desumidificadores CDP/CDP-T/CDF 40-50-70 da Dantherm.

Neste manual, aprenderá a utilizar o painel de controlo remoto DRC1 para controlar o seu desumidificador.

O alcance do DRC1 é de até 50 metros, dependendo das condições.

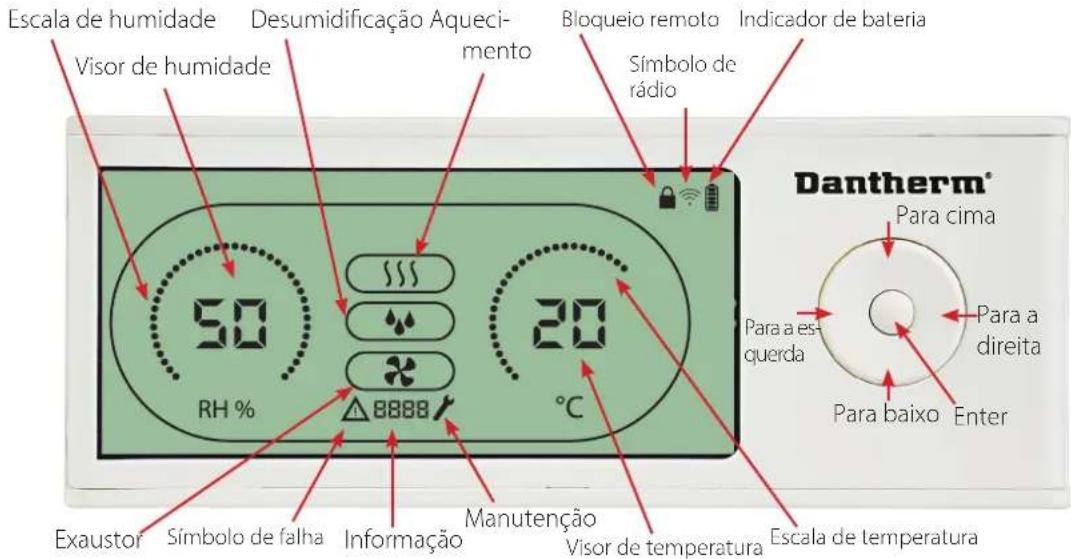

Disposição do painel remoto

Escala de humidade Visor de humidade Desumidificação Aquecimento Bloqueio remoto Símbolo de rádio Indicador de bateria Dantherm® Para cima Para a esquerda Para a direita Para baixo Enter Exaustor Símbolo de falha Informação Manutenção Visor de temperatura Escala de temperatura

Escala de humidade e temperatura.

Cabo USB O cabo USB serve para a atualização de software.

Também pode ser utilizado como uma fonte de alimentação externa.

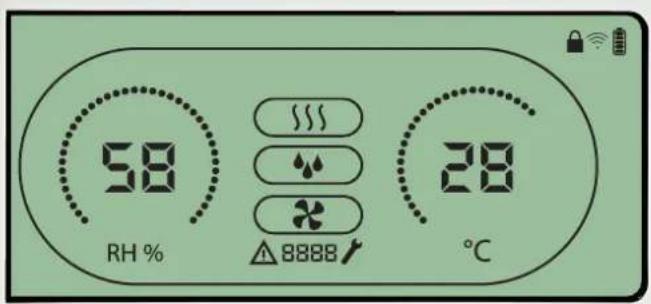

Emparelhamento

Antes de utilizar, o DRC1 deve ser emparelhado com a unidade CDP. Esta secção descreve como emparelhar o DRC1 com o desumidificador.

Emparelhamento

58 RH % 333 4 28 8888 ℃

Dantherm®

Procedimento

1. Introduza as baterias > O ecrã fica a piscar (se não ficar a piscar, prima o botão esquerdo durante 10 segundos e aguarde até o ecrã começar a piscar)
   O DRC1 começa agora a procurar o desumidificador durante 2 minutos, período durante o qual o emparelhamento pode ocorrer de duas formas:
   Prima ao mesmo tempo os botões para cima e para baixo no CDP durante 5 segundos
   2.b. Desligue o desumidificador, aguarde durante 5 segundos e depois volte a ligá-lo
   Nota: Esta ação deve ser realizada enquanto o DRC1 procura o desumidificador.

Se este procedimento não funcionar:

Desligue o desumidificador, aguarde durante 5 segundos e depois volte a ligá-lo

Navegação

Ponto terminal

Ponto terminal

Quando o emparelhamento for bem-sucedido, é exibido o ícone de rádio. 3. O desumidificador confirma a ligação ao exibir o código "Conn" durante 3 segundos

É possível ligar mais do que um painel do controlo remoto ao desumidificador.

Prima continuamente ENTER durante 3 segundos para aceder à configuração do menu do utilizador

Use os botões PARA CIMA e PARA BAIXO para navegar entre ícones.

Os botões PARA A ESQUERDA e PARA A DIREITA permitem alterar o valor dos pontos de referência: 1 pressão = 1 unidade

O ENTER confirma o novo valor do ponto de referência e passa automaticamente para o ícone seguinte/ou sai do menu

Prima continuamente o botão PARA A DIREITA durante 5 segundos para aceder à configuração do menu do técnico de instalação. (Primeiro, saia do menu de configuração)

Quando não for premido nenhum botão durante 10 seg., o DRC1 sai do menu e regressa ao ecrã de leituras

Emparelhamento falhado

Se o emparelhamento falhar, as indicações □one △ são exibidas no visor e o símbolo de rádio pisca

Reponha o DRC1 e repita o processo de emparelhamento.

Leituras padrão Leituras padrão quando ligado:

• Espera, escala de HR e °C
• Compressor ativo, símbolo de desumidificação ligado

Informações gerais

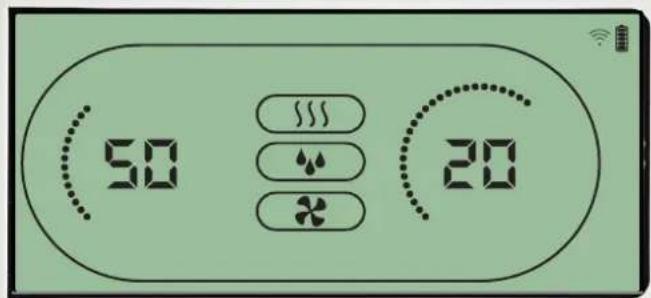

Funcionamento

Prima continuamente durante 3 segundos para aceder à configuração do menu do utilizador.

Prima contínuamente durante 5 segundos para aceder ao menu do técnico de instalação.

(50 30

Dantherm®

Quando o desumidificador estiver a funcionar, o símbolo de desumidificação (♠♠) é exibido no visor do DRC1.

Quando o aquecimento é ligado, o ícone de aquecimento ( ) é exibido no visor do DRC1. Quando o exaustor é ligado, o ícone do exaustor ( ✗ ) é exibido no visor do DRC1.

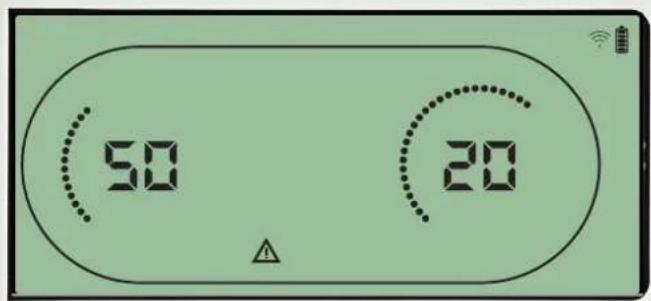

Condição de falha

(50 20

Dantherm®

Se o desumidificador passar para o modo de falha, o sinal de aviso ( ) é exibido no visor do DRC1.

O DRC1 está equipado com um interruptor no compartimento das pilhas.

Quando na posição de "bloqueio", os botões no DRC1 ficam inativos.

O visor continua a atualizar as informações, mas não permite determinados sinais de entrada do utilizador.

Pontos de referência do menu do utilizador

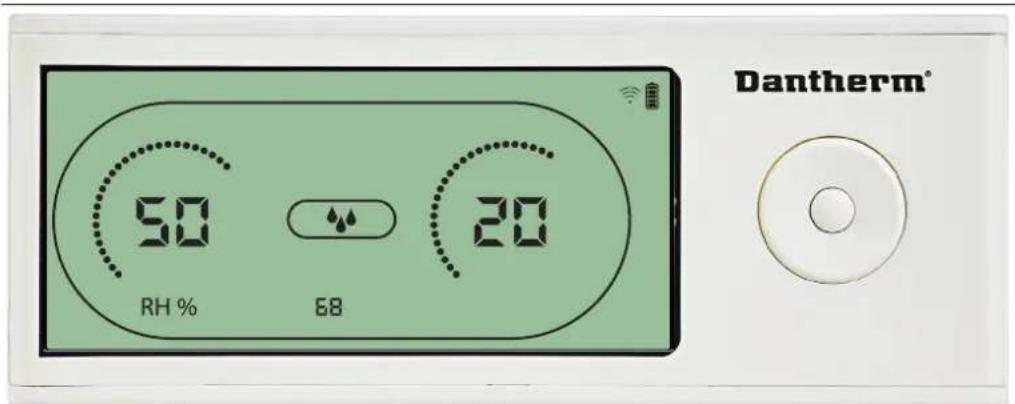

Ponto de referência de desumidificação

Prima durante 3 segundos para aceder à configuração do menu do utilizador. Prima para confirmar.

Diminuir com 1 unidade

Aumentar com 1 unidade

Navegação entre icones

Navegação entre ícones

Dantherm® 50 RH % 68 20

O valor de humidade e o ícone de desumidificação piscam.

O visor mostra o ponto de referência de humidade pretendido.

Enquanto pisca, o valor pode ser aumentado ou diminuído ao premir o botão Para cima/Aumentar ou Para baixo/Diminuir no DRC1.

Prima Enter para confirmar o ponto de referência de humidade e avançar para a próxima página do menu.

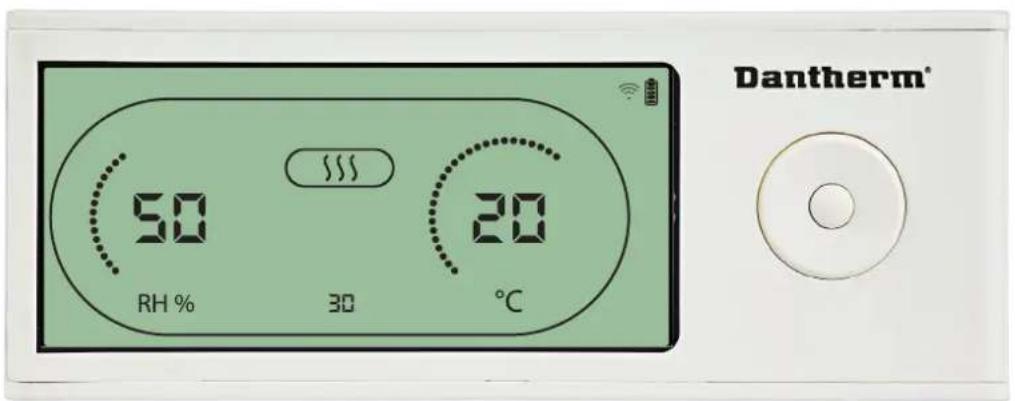

Ponto de referência de temperatura

Prima durante 3 segundos para aceder à configuração do menu do utilizador. Prima para confirmar.

Diminuir com 1 unidade

Aumentar com 1 unidade

Navegação entre icones

Navegação entre ícones

Dantherm® 50 30 20 °C RH %

O valor de temperatura e o ícone de aquecimento piscam.

O valor exibido mostra o ponto de referência de temperatura pretendido. Enquanto pisca, o valor pode ser aumentado ou diminuído ao premir o botão Para cima/Aumentar ou Para baixo/Diminuir no DRC1

Máximo: 34 °C, mínimo: 5 °C. Prima Enter para confirmar o novo ponto de referência e avançar para a próxima página do menu.

Menu do técnico de instalação

Prima continuamente durante 5 segundos para aceder ao menu do técnico de instalação.

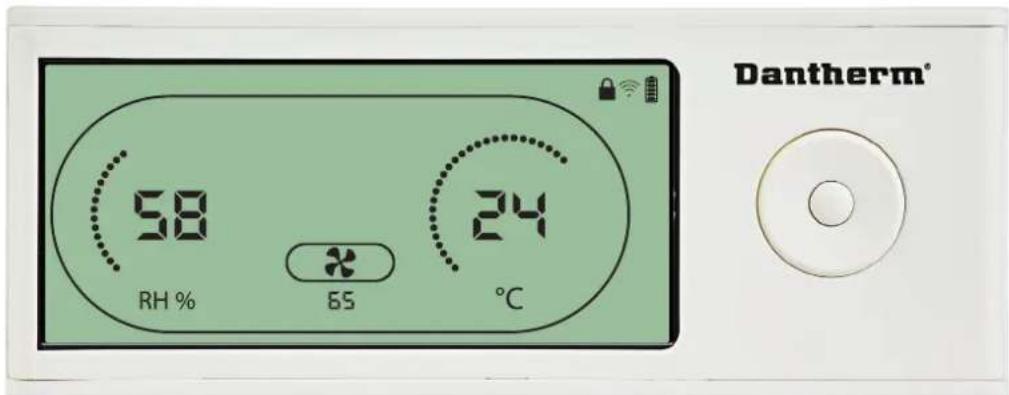

Ponto de referência do ventilador.

Diminuir com 1 unidade

Aumentar com 1 unidade

Navegação entre ícones

Navegação entre ícones

Prima para confirmar,

50 RH % 65 20 ℃

Dantherm®

Quando o ícone do exaustor pisca a 0,5 Hz e o valor do ponto de referência do exaustor é exibido na linha de informação.

Botão para a esquerda ou para a direita para diminuir ou aumentar o valor. Prima Enter para confirmar o ponto de referência e avançar para o próximo ícone.

Se não confirmar a alteração, o novo ponto de referência não é guardado

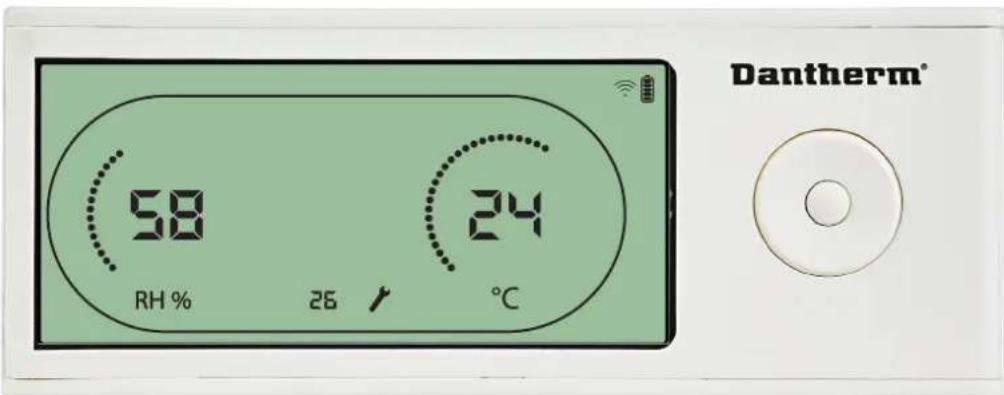

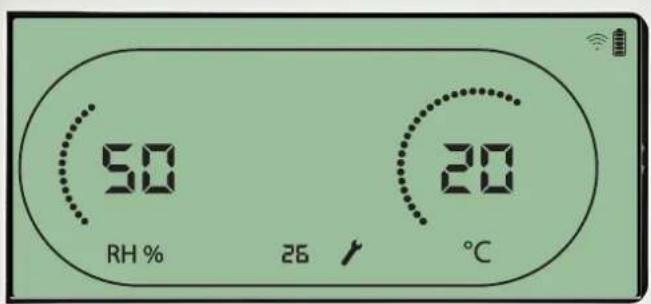

Intervalo de manutenção

Diminuir com 1 unidade

Aumentar com 1 unidade

Navegação entre ícones

Navegação entre ícones

Prima para confirmar.

50 RH % 26 °C 20

Dantherm®

Enquanto pisca, o intervalo de manutenção pode ser aumentado ao premir o botão PARA A DIREITA ou reduzido ou premir o botão PARA A ESQUERDA.

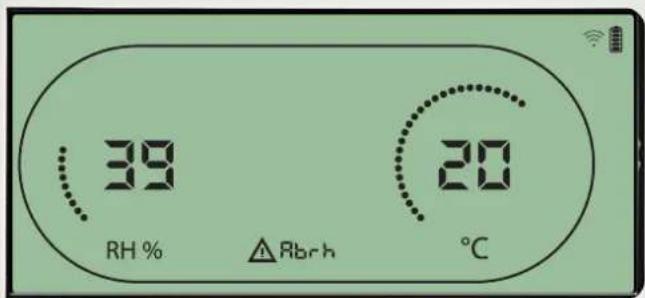

Condição ambiente Modo de espera 2

Prima durante 3 segundos para aceder à configuração do menu do utilizador.

Prima durante 5 segundos para aceder à configuração do menu do técnico de instalação

39 RH % Rbrh 20 ℃

Dantherm®

O visor mostra as leituras de temperatura e HR quando a unidade estiver no modo de espera 1. Este estado apenas é corrigido quando a temperatura ambiente (abt) ou humidade ambiente (abrh) estiver dentro dos limites, e não pode ser ignorado.

Pode aceder à configuração do menu para modificar os valores do ponto de referência – apenas neste caso.

Quando na configuração do menu, o ícone do alarme apaga-se e o valor do ponto de referência é exibido em vez do código "Abt/Abrh" na linha de informação

Falha do sensor

Prima para ver qual o sensor avariado.

Prima para ver qual o sensor avariado.

SEnS

Dantherm®

O desumidificador é parado devido à deteção de uma falha do sensor.

A falha do sensor não pode ser ignorada no DRC1.

Utilize o botão PARA CIMA ou PARA BAIXO para ver qual ou quais os sensores avariados

Se todos os sensores estiverem avariados, são exibidos estes códigos na seguinte sequência: "COnd"↑↓ "EVAP"↑↓ "RH/T" Não é possível aceder à configuração do menu para modificar os valores do ponto de referência

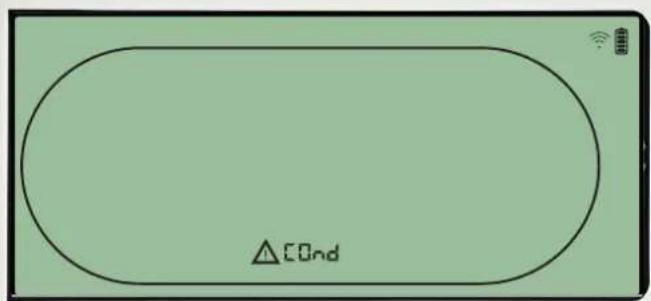

Falha do sensor do condensador

Cond

Dantherm®

Se o sensor do condensador estiver avariado, é exibido o código "COnd", quando premir PARA CIMA ou PARA BAIXO, com o ecrã a exibir o código de falha do sensor "SEnS".

Se não forem premidos botões durante 10 segundos, o ecrã volta a exibir "SEnS".

Não é possível aceder à configuração do menu para modificar o ponto de referência.

Alarmes, continuação

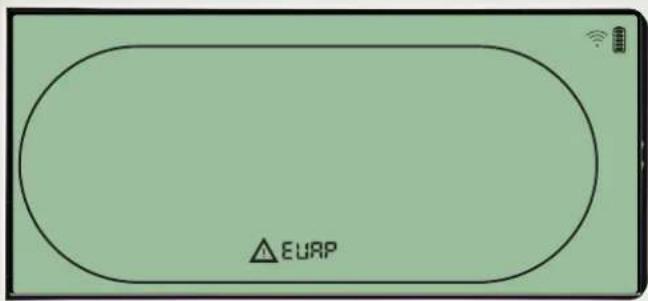

Falha do sensor do evaporador

Prima para ver qual o sensor avariado.

Prima para ver qual o sensor avariado.

Δ EURP

Dantherm®

Se o sensor do evaporador estiver avariado, é exibido o código "EVAP", quando premir PARA CIMA ou PARA BAIXO, com o ecrã a exibir o código de falha do sensor "SEnS".

Se o sensor do evaporador estiver em condições, não é exibido o código "EVAP".

Se não forem premidos botões durante 10 segundos, o ecrã volta a exibir "SEnS".

Não é possível aceder à configuração do menu para modificar o ponto de referência.

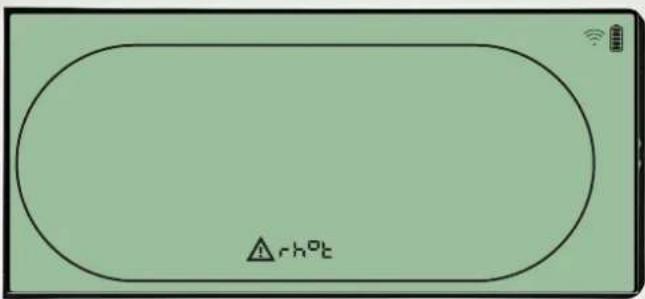

Falha do sensor de HR/T

Prima para ver qual o sensor avariado.

Prima para ver qual o sensor avariado.

rh0t

Dantherm®

Se o sensor de HR/T estiver avariado, é exibido o código "rh°t", quando premir PARA CIMA ou PARA BAIXO, com o ecrã a exibir o código de falha do sensor "SEnS".

Se o sensor de HR/T estiver em condições, não é exibido o código "rh°t".

Se não forem premidos botões durante 10 segundos, o ecrã volta a exibir "SEnS".

Não é possível aceder à configuração do menu para modificar o ponto de referência.

Falha de baixa pressão

△LP

Dantherm®

O desumidificador para devido à deteção de baixa pressão.

A falha não pode ser ignorada no DRC1.

Não é possível aceder à configuração do menu para modificar o ponto de referência.

Alarmes, continuação

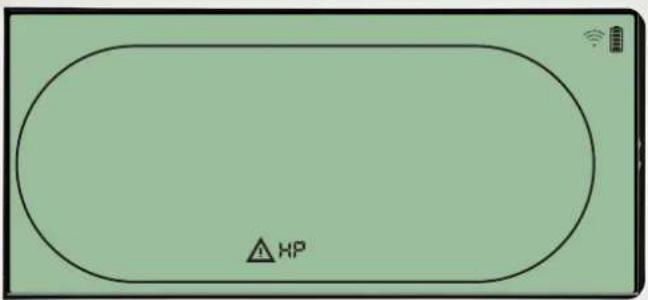

Falha de alta pressão

HP

Dantherm®

O desumidificador para devido à deteção de alta pressão.

A falha não pode ser ignorada no painel do controlo remoto.

Não é permitido aceder à configuração do menu para modificar os valores do ponto de referência.

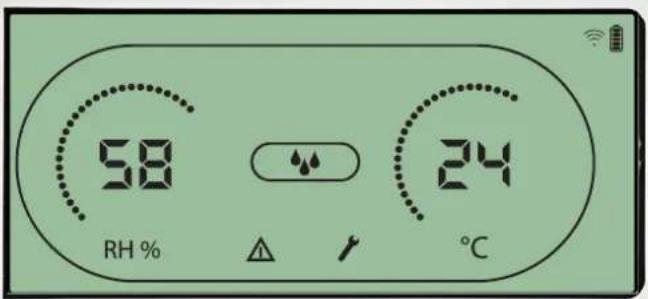

Alarme de manutenção

Prima durante 5 segundos para aceder à configuração do menu do técnico de instalação

58 RH % 24 ℃

Dantherm®

O ícone de manutenção é exibido quando for altura de realizar operações de manutenção no desumidificador.

O alarme de manutenção não afeta o funcionamento do desumidificador. Para ignorar/repor o alarme de manutenção:

- Prima o botão para a direita durante 5 segundos para aceder ao menu do técnico de instalação.

• Prima PARA BAIXO/PARA CIMA para navegar até ao ícone de manutenção.
• Prima PARA A DIREITA/PARA A ESQUERDA para alterar o ponto de referência de 0 para o intervalo de manutenção pretendido.
• Confirme o intervalo de manutenção ao premir Enter.

Prioridade de alarmes

HP LP SEnS Abt Abrh Prioridade elevada Prioridade reduzida

Se estiverem ativos mais do que um alarme, a lista acima mostra a prioridade dos alarmes.
